Нивелир VS теодолит: сходства и отличия

Как только человечество пришло к осознанию того, что время жития в пещерах подходит к своему завершению и начинается эпоха великого строительства, появилась и необходимость различных измерений. От самых простых и примитивных измерительных инструментов строительная эволюция в течение многих веков неуклонно двигалась вперед, придя к современным и постоянно совершенствующимся высокоточным приборам и устройствам.

Необходимость проведения замеров совершенно различной направленности создала большие группы измерительных инструментов, различных и по выполняемому функционалу, и по конструкции. Для строительства и ремонтно-бытовых работ на первом месте стоят геодезические многопрофильные приборы, каждый из которых выполняет свои, иногда весьма широкого спектра функции.

Наиболее распространенными среди специалистов-любителей и профессиональных мастеров являются нивелир и теодолит, имеющие как общие свойства, так и значительные различия. И тот, и другой геодезический прибор, имея определенные отличия в функциональных возможностях, используются для решения схожих задач, что часто вызывает путаницу среди конечных пользователей. Так чем отличается теодолит от нивелира?

Немного основ

Первый из рассматриваемых геодезических инструментов, широко используемый в строительных работах нивелир предназначен для определения превышения высот нескольких точек в уровне горизонтали – нивелирования. Заливка фундамента или уровня чистого пола, укладка кирпичных или блочных стен, поклейка обоев, укладка кафельной и керамической плитки – одни из немногих ситуаций, для успешного решения которых используется построение нивелиром горизонтальной и вертикальной направляющих.

Теодолит, помимо тех же горизонтальных и вертикальных линейных замеров, дает возможность выполнить и горизонтальные/вертикальные угловые измерения – например, контроль отклонения от вертикали стены и определение деформации зданий, разметку профиля дорожного покрытия и т.д.

Одного семейства, но разные

Первым и существенным отличием этих двух приборов будет являться более широкая возможность использования и универсальность теодолита: позволяя выполнять большее количество линейных и угловых измерений, теодолит наиболее предпочтителен при разноплановых работах и стройках. Нивелир имеет более узкую специализацию, несколько ограничивающую сферу его использования.

Вполне естественными при разных выполняемых функциях выглядят и конструктивные отличия:

Принципиально разное конструктивное исполнение влечет за собой и особенности использования:

Принимая во внимание отличительные особенности нивелира от теодолита для проведения сложных геодезических и ремонтно-строительных работ было бы удобно иметь для определенных условий измерений оба инструмента. При выборе между ними в качестве единственного следует учитывать конкретные задачи, выполнение которых предполагается.

Источник

Сравниваем теодолит и нивелир | Определяем лучший

В строительстве качество, надёжность и красота возведённого здания зависят не только от мастерства работников, но и от используемого инструмента. А выбор подходящего оборудования может быть значительно сложнее, чем кажется. Тем более, многие приборы и устройства на первый взгляд решают одну задачу – а на практике предназначены для совсем разных целей.

Примером таких схожих инструментов являются нивелир и теодолит. В принципе, задача обоих – измерять углы. Но на практике они применяются для абсолютно разных целей.

И в этом материале мы разберём, в чём разница между теодолитом и нивелиром – и что лучше использовать в тех или иных случаях.

Нивелир

Нивелир – оптический или электронный (в том числе лазерный) прибор, предназначенный для определения соотношения высоты разных точек оцениваемой поверхности. То есть, по сути, он позволяет выявить, что один участок выше другого. Этот процесс и называется нивелированием.

Кроме того, нивелир можно использовать для задания направления при проведении тех или иных строительных либо отделочных работ.

Так, нивелиром удобно пользоваться в следующих ситуациях:

Когда требуется залить фундамент либо чистовой пол. Прибор поможет достигнуть абсолютно ровной горизонтальной поверхности;

В процессе укладки стен. Тогда с нивелиром будет достигнута ровная вертикальная поверхность с отсутствием перекосов и других проблем. Особенно важно пользоваться нивелированием при укладке кирпичных стен, поскольку даже небольшое отклонение может привести к последующим неровностям;

Отделочные работы. Особенно полезно нивелирование как процесс при укладке плитки, но и при оклейке обоев, оштукатуривании и других действиях оно также не помешает.

Кроме того, нивелир помогает построить правильные направляющие для проведения работ. Но в целом он – инструмент анализа, а не измерения. То есть просто нивелированием можно определить, что стена или пол отклонились от вертикальной либо горизонтальной плоскости. А вот на сколько они отклонились – уже нет.

Достоинства

Полезен в самых разных строительных ситуациях – от рытья фундамента до финальной отделки;

Прост в использовании, не требует специальных навыков;

В основном характеризуется низкой ценой.

Недостатки

Это – инструмент анализа, а не измерения. То есть он может определить факт наличия отклонения, но никак не процент или угол;

Для многих видов работ требуется два человека. Один управляет нивелиром, другой – специальной выносной рейкой;

Обычно – только одна степень свободы, то есть при каждом новом измерении потребуется перенастраивать прибор.

Как уже было сказано, этот прибор представлен в трёх вариантах – оптический, электронный и лазерный. Первый отличается самой низкой ценой, но требует двух человек для использования и сложен в построении направляющих. Наиболее практичным является лазерный, но он характеризуется относительной дороговизной.

Теодолит

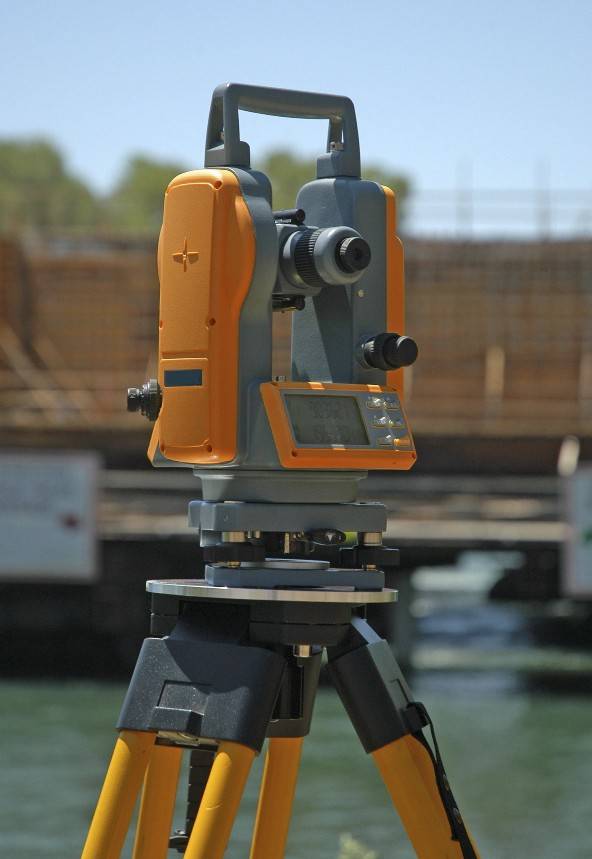

Теодолит – геодезический и строительный инструмент. Он также может быть оптическим, электронным и лазерным – и тоже предназначен для определения углов. Точнее, он необходим для угловых замеров и способен действительно замерить угол – в градусах или иных величинах.

Именно поэтому сфера его использования описывается следующими ситуациями:

Оценка угла отклонения вертикальной плоскости стены с определением степени отхождения;

Оценка правильности нанесения разметки на больших расстояниях – например, при нанесении её на профиль дорожного покрытия;

Различные геодезические, строительные, ландшафтные, мелиоративные, астрономические и другие работы.

Такая широкая сфера применения теодолита определяется его конструкцией. Он имеет две степени свободы – горизонтальную и вертикальную. То есть измерительная сетка с необходимыми осями может двигаться как вверх-вниз, так и влево-вправо.

Из-за этой конструктивной сложности теодолит обычно стоит дороже, чем альтернативные или аналогичные измерительные приборы. Но зато он позволяет проводить более точные и надёжные операции. Кроме того, теодолит способен заменить собой подобные строительные инструменты.

Итак, подведём итоги.

Достоинства

Две степени свободы, благодаря которым можно определять не только факт отклонения, но и проводить собственно угловые замеры;

Для работы с инструментом не требуется использования сторонних реек или привлечения других людей;

Способен полностью заменить приборы для нивелирования.

Недостатки

Сравнительно высокая цена, которая у профессиональных моделей может быть и вовсе неоправданной для обычного использования;

Сравнительно высокая сложность использования. Часто для правильной работы требуется пользоваться математическими вычислениями и таблицами сравнения показателей;

Сложное устройство самого прибора, вследствие чего он крайне неустойчив к механическим воздействиям. Пользоваться им требуется с максимальной осторожностью.

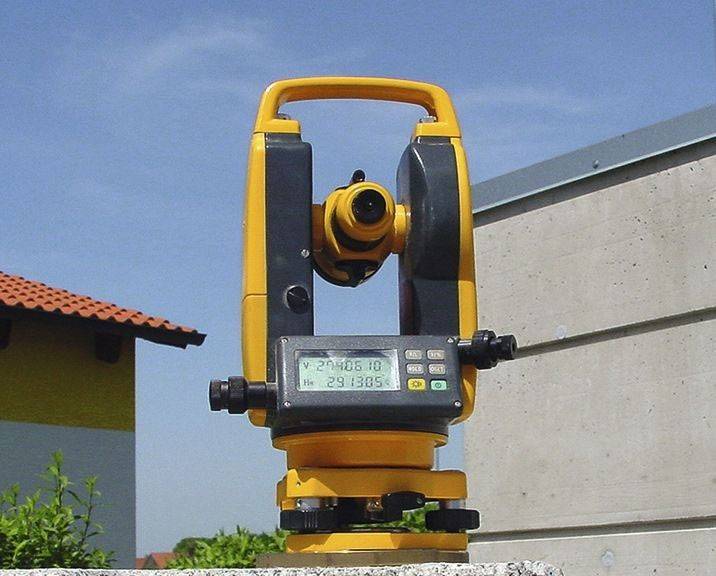

Теодолиты представлены в трёх вариантах – оптические (механические), электронные и лазерные. Первые наименее дорогостоящи, но все необходимые вычисления требуется проводить самостоятельно. Во вторых для оценки используется оптическая система, но электронная платформа легко определяет требуемые значения. Лазерные теодолиты, в свою очередь, наиболее точны и практичны в использовании, но отличаются дороговизной.

Что лучше – нивелир или теодолит?

Итак, нивелир нужен для определения самого факта отклонения от горизонтальной либо вертикальной оси (или плоскости), а теодолит помогает ещё и измерить это самое отклонение благодаря двум степеням свободы оптического визора. Но этим разница между двумя приборами не ограничивается.

Определение факта отклонения от оси или плоскости, нивелирование

Измерение степени (угла) отклонения от оси или плоскости

Число степеней свободы при измерении

Одна (вертикальная либо горизонтальная)

Наличие сложностей при использовании

В некоторых случаях требуется второй человек со специальной измерительной рейкой

В некоторых случаях требуется проводить математические вычисления или сверяться с табличками отклонений

В целом теодолит в сфере строительства во многом способен заменить нивелир. Но лучше пользоваться обоими этими инструментами либо же определить наиболее подходящий для своих целей, исходя из имеющихся задач.

Источник

Теодолит или нивелир что лучше

Лучшие ротационные лазерные уровни

В категории ТОП инструментов лидируют немецкий бренд Bosch с устройством GRL 300 HVG Set и американский DeWalt DW 079 PKH. Это лазерные нивелиры, рейтинг которых подтверждается их функционалом и качеством, а они примерно равны у обоих приборов. Исключения составляют только некоторые «плюшки», вкус которых и определит выбор конечного покупателя.

Bosch GRL 300 HVG Set

Профессиональный нивелир для работ на открытом пространстве и внутри помещений. Определяемая производителем дальность – 50 метров в обычном режиме и 150 метров с приемником лазерного луча, который входит в комплектацию.

Цвет луча лазера зеленый – по утверждению производителя его видимость в 4 раза лучше чем у красного. Количество лучей 2 – один формирует плоскость, а второй показывает точку зенита. Функция автовыравнивания отрабатывает при перекосах положения устройства в пределах 5°. Отключение не предусмотрено, но устройство может работать в горизонтальной и вертикальной плоскостях.

+ Плюсы Bosch GRL 300 HVG Set

— Минусы Bosch GRL 300 HVG Set

DeWALT DW 079 PKH

Самовыравнивающийся нивелир с максимально возможными для устройства такого класса эксплуатационными характеристиками. Лазер устройства выравнивается автоматикой при погрешности установки корпуса +/- 5°, а заявленная производителем точность прибора составляет 1 см на 100 метров.

В работе используется два луча – один вращающийся в горизонтальной плоскости, а второй показывает к ней точку зенита. Заявленная производителем дальность – 30 метров в обычном режиме и 300 с использованием приемника луча.

+ Плюсы DeWALT DW 079 PKH

— Минусы DeWALT DW 079 PKH

Функциональные особенности

Как уже упоминалось выше, нивелир обладает большим количеством функций, особенно, если речь идет о ротационной модели. Сам нивелир вращается в плоскости, и при этом имеет единственную точку опоры, и далее от 2х до 4х точек по всей окружности в зоне действия луча. Таким образом, принято различать точечные нивелиры, которые могут проецировать, как 3 точки, так и 5 разнонаправленных точек.

Лазерный уровень, напротив не имеет собственной точки опоры, а только две на длине проецируемого луча, которые начинают и заканчивают его, соответственно. Уровень может проецировать горизонтальную, вертикальную или ту и другую одновременно линии. Что получается из вышесказанного? Оба устройства относятся к разряду измерительных инструментов. Различие просто колоссальное, но, собственно, сам нивелир может стать логичной, и вполне функциональной, заменой лазерному уровню.

Устройство

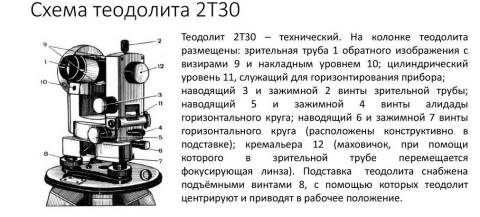

Конструкция теодолита состоит из базовых частей, которые усложнялись с развитием техники, оснащая его большим количеством функций. Строение инструмента:

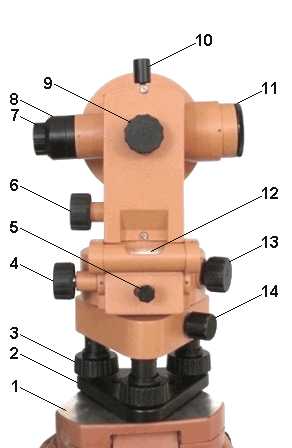

Основные части современного теодолита – алидада, зрительная труба, лимб или горизонтальный круг, подставки, цилиндрический уровень, подъемные винты и вертикальный круг.

Устройство зрительной трубы теодолита:

Горизонтальный круг

Горизонтальный круг, или лимб представляет собой кольцо из стекла, с нанесенными на него штриховыми угловыми числовыми значениями (градусы, минуты, иногда и секунды).

Шкала представляет собой полный круг от 0-го до 359-го градуса.

Шаг лимба зависит от показателя точности теодолита.

Лимб и алидада

Алидадой называется вся верхняя конструкционная часть теодолита. Она закрепляется на оси непосредственно над лимбом и позволяет конструкции вращаться в горизонтальной плоскости.

Алидада включает в себя колоннообразные опоры: на одной из них располагается вертикальный замерный круг, а в другую вмонтирован микроскоп отсчетного устройства, с помощью которого можно точно определить угол заданный поворотом алидады по окружности лимба. Между опорами располагается подвижный в вертикальной плоскости цилиндр трубки. Алидада и лимб закрываются герметичными кожухами из металла или высокопрочного пластика для предохранения от загрязнения и деформации.

Алидада, трубка и лимб являются ведущими подвижными элементами прибора. Алидада задает отсчет относительно исследуемых точек, после чего для фиксации системы координат кольцо лимба вращается и закрепляется винтами относительно исследуемых точек.

На видео вы можете посмотреть про назначение и устройство теодолита:

Что такое построитель плоскостей?

Построитель плоскостей — сложный электронный прибор, который лазерными лучами указывает горизонтальный или вертикальный уровень. Функциональная составляющая построителя плоскостей состоит из компенсатора (также называют электронным маятником), который автоматически приводит устройство в состояние равновесия не зависимо от того, на каком основании он расположен, и лазерного излучателя, с помощью пучков красного цвета указывающего необходимую плоскость. Внутри лазерного излучателя закреплена цилиндрическая призма, которая преобразует проходящий сквозь нее лазерный луч в плоскостную линию.

Показатели погрешности работы современных лазерных построителей максимальная: максимальное отклонение — 1 мм на 1 м. Хотя многие проектировщики и относятся к таким показателям скептически, альтернатива пока что не изобретена, а имеющаяся точность согласно опыту строительства как жилых зданий, так и промышленных оказывается достаточной для создания состояния равновесия и необходимой стойкости конструкции.

Лазерный построитель плоскостей поможет создать практически все основные геометрические элементы, необходимые для строительства: точки, линии, углы, плоскости и так называемый «лазерный крест», образованный перпендикулярным пересечением плоскостей и очень удобный в использовании при работе с внутренней отделкой помещений. Большинство построителей используются как бытовые, они простые в установке и эксплуатации. Длина луча при использовании в помещении может достигать 30-50 м.

Использование построителя плоскостей

Нивелир VS теодолит: сходства и отличия

Как только человечество пришло к осознанию того, что время жития в пещерах подходит к своему завершению и начинается эпоха великого строительства, появилась и необходимость различных измерений. От самых простых и примитивных измерительных инструментов строительная эволюция в течение многих веков неуклонно двигалась вперед, придя к современным и постоянно совершенствующимся высокоточным приборам и устройствам.

Необходимость проведения замеров совершенно различной направленности создала большие группы измерительных инструментов, различных и по выполняемому функционалу, и по конструкции. Для строительства и ремонтно-бытовых работ на первом месте стоят геодезические многопрофильные приборы, каждый из которых выполняет свои, иногда весьма широкого спектра функции.

Наиболее распространенными среди специалистов-любителей и профессиональных мастеров являются нивелир и теодолит, имеющие как общие свойства, так и значительные различия. И тот, и другой геодезический прибор, имея определенные отличия в функциональных возможностях, используются для решения схожих задач, что часто вызывает путаницу среди конечных пользователей. Так чем отличается теодолит от нивелира?

Немного основ

Первый из рассматриваемых геодезических инструментов, широко используемый в строительных работах нивелир предназначен для определения превышения высот нескольких точек в уровне горизонтали – нивелирования. Заливка фундамента или уровня чистого пола, укладка кирпичных или блочных стен, поклейка обоев, укладка кафельной и керамической плитки – одни из немногих ситуаций, для успешного решения которых используется построение нивелиром горизонтальной и вертикальной направляющих.

Теодолит, помимо тех же горизонтальных и вертикальных линейных замеров, дает возможность выполнить и горизонтальные/вертикальные угловые измерения – например, контроль отклонения от вертикали стены и определение деформации зданий, разметку профиля дорожного покрытия и т.д.

Одного семейства, но разные

Первым и существенным отличием этих двух приборов будет являться более широкая возможность использования и универсальность теодолита: позволяя выполнять большее количество линейных и угловых измерений, теодолит наиболее предпочтителен при разноплановых работах и стройках. Нивелир имеет более узкую специализацию, несколько ограничивающую сферу его использования.

Вполне естественными при разных выполняемых функциях выглядят и конструктивные отличия:

Принципиально разное конструктивное исполнение влечет за собой и особенности использования:

Принимая во внимание отличительные особенности нивелира от теодолита для проведения сложных геодезических и ремонтно-строительных работ было бы удобно иметь для определенных условий измерений оба инструмента. При выборе между ними в качестве единственного следует учитывать конкретные задачи, выполнение которых предполагается

Как устроены оптические и лазерные нивелиры

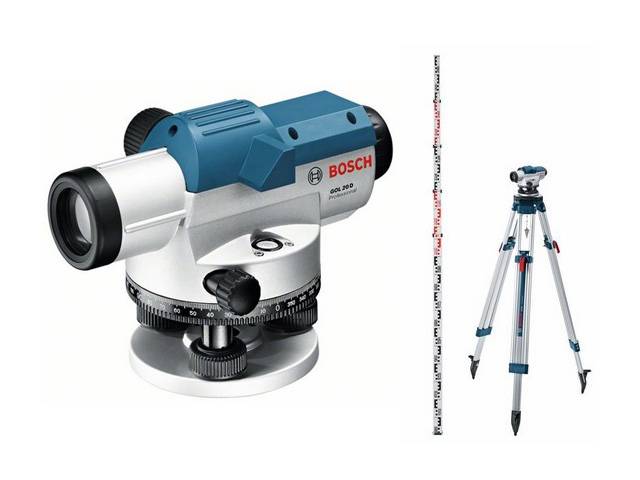

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

Что такое нивелир и его основные особенности

Нивелир является измерительным устройством, которое используется инженерами и строителями для определения высоты различных точек на плоскости. Главная задача этого прибора заключается в построении стабильной горизонтальной линии, с помощью которой определяются геометрические отклонения объектов.

Главной задачей нивелира считается построение стабильной горизонтальной линии

Работа с нивелиром требует понимания его принципа действия. Если заглянуть в окуляр современного приспособления, то можно заметить, что оно накладывает рисунок из линий на изображение объекта. Такая система называется визирной сеткой. Спроектированные линии располагаются не только в горизонтальной плоскости, но и по вертикали.

Наиболее технологичными и эффективными являются лазерные приспособления, которые проецируют линии визирной сетки непосредственно на необходимый объект. Построение нитей выполняется на 360°, что позволяет получить максимально точную картину расположения точек.

Большой популярностью пользуются лазерные нивелиры Бош, отличающиеся от других приспособлений качеством комплектующих деталей. При выборе конкретного устройства в первую очередь необходимо определить его назначение.

Наиболее эффективными и технологичными считаются лазерные устройства

Нивелир: это многопрофильный прибор, используемый в строительстве

Такие приспособления являются очень полезными в строительстве, они используются для выполнения разных задач. С помощью данного инструмента можно организовать работу по нанесению облицовочного материала на любую поверхность.

Нивелиры активно применяются при поклейке обоев. Если использовать этот прибор, то необходимость в организации отбивок пропадает. Уровень следует выставить под потолком и клеить полосы в соответствии с линией, которую показывает измерительный прибор. Узнать подробнее о том, как работать с нивелиром, позволяет просмотр видеоматериалов на данную тематику.

Это устройство также применяется опытными мастерами во время плиточной кладки. С его помощью гораздо проще выдерживать ровные линии, чем и обуславливается спрос на данное приспособление в строительной среде. Однако стоит сказать, что для облицовки рабочей поверхности плиткой понадобится инструмент, который рассекает луч на отдельные перпендикулярные пучки.

Нивелир – это универсальное устройство, которое может предназначаться и для других задач. Рассмотрим, в каких случаях используется этот прибор, помимо вышеперечисленных:

Нивелиры используют не только для строительства зданий, но и во время работ по внутренней отделке помещений

Таким образом, эксплуатационная сфера устройства довольно широка. Работать с нивелиром не так сложно, как кажется на первый взгляд, – достаточно понять принципы функционирования прибора.

Правильная эксплуатация

Не зависимо от того, какой моделью теодолита – электронной или классической, предстоит пользоваться, важно помнить, что это чувствительный прибор высокой точности, требующий аккуратного обращения и корректной эксплуатации. От пункта к пункту его следует перевозить в специальном, предназначенном для конкретной модели коробе или футляре, стараясь не допускать тряски и падения прибора с высоты

От пункта к пункту его следует перевозить в специальном, предназначенном для конкретной модели коробе или футляре, стараясь не допускать тряски и падения прибора с высоты.

Механические детали конструкции при вращении на осях или винтах должны свободно двигаться, но не должны быть разболтаны и при необходимости плотно фиксироваться во время эксплуатации устройства.

Рекомендуется также всегда внимательно следить за оптическими компонентами – окуляры и визиры необходимо беречь от пыли и грязи, и не допускать их деформации (сколы, трещины и т.п.)

Отдельное внимание уделяется штативу – при размещении следует убедиться, что тренога расположена устойчиво, а все ножки и площадка крепко зафиксированы

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Как работать теодолитом

Что такое теодолит? Это прежде всего оптика. Работа при помощи него называется теодолитной съемкой. Она включает в себя комплекс мероприятий в полевых условиях, результатом которых является построение плана местности в контурном виде. Проще говоря, на равнинных участках теодолит используют, чтобы проводить корректировку планов землеустройства.

Съемка при помощи теодолита проходит два этапа:

Профессиональная теодолитная съемка осуществляется в следующей последовательности:

Особенности устройства нивелира

Этот инструмент применяется в строительстве, например для укладки пола, заливки фундамента, укладки плитки и даже поклейки обоев. Получить ровные поверхности позволяет построение с помощью нивелира направляющих по горизонтали и вертикали. В состав наиболее простого по конструкции — оптического приспособления — входят несколько конструктивных элементов, позволяющих производить необходимые измерения при помощи этого прибора.

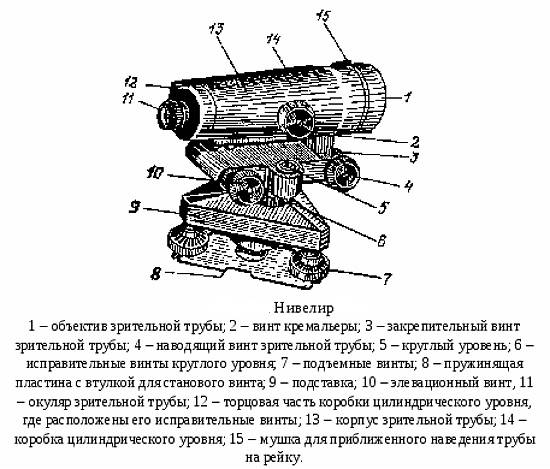

Нивелир состоит из зрительной трубы с окуляром. Труба закрепляется на подставке целой системой винтов, с помощью которых также осуществляется вращение инструмента по горизонтали. Внутри трубы демпфирующими деталями закреплено зеркало.

Рабочее положение нивелиру придают с помощью винта. Если нужно взять точку отсчета, движение прибора по горизонтали осуществляет элевационный винт.

Горизонтальную визирную ось удерживает компенсатор, работающий автоматически. Он позволяет увеличивать точность замеров.

Использование нивелира позволяет получать максимально точные результаты замеров. Программное обеспечение позволяет оперативно обрабатывать полученные данные, а запоминающее устройство — фиксировать замеры.

На данный момент существует 3 основных вида нивелиров, применяющихся для разных видов работы:

Каждый из типов этого прибора имеет свои конструктивные особенности, влияющие на популярность устройств.

Устройство лазерного нивелира

Сейчас в строительстве распространены лазерные нивелиры, так как данные инструменты наиболее просты в эксплуатации. Особенность конструкции такого прибора — наличие лазерного излучателя. С его помощью через оптическую призму подается лазерный луч в пространство.

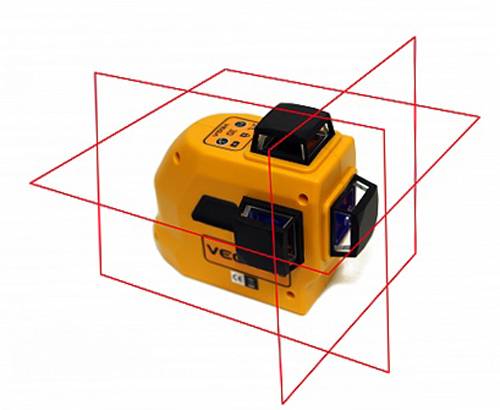

Лучи лазера образовывают в пространстве 2 пересекающиеся перпендикулярные плоскости. Ориентируясь на них, можно легко выровнять поверхность.

Лазерные приборы могут быть ротационными. Их отличие состоит в том, что такой прибор имеет электродвигатель, что позволяет ему работать быстрее и поворачивать излучатель на 360º.

В лазерных устройствах вместо призмы используют линзу, которая создает в пространстве видимую невооруженным взглядом точку. Эта точка превращается в ровную линию, на которую можно ориентироваться во время ремонта или поклейки обоев.

Заключение

Наиболее эффективными геодезическими приборами являются электронные приборы, снабженные GPS-системой. Что такое теодолит с навигацией? Он позволяет быстро и с высокой точностью прокладывать маршруты между измеряемыми точками. И привязывать их к реально существующим топографическим картам местности.

В полевой археологической практике применяются нивелир и теодолит — инструменты со зрительными трубами, дающими обратное изображение. В окуляре зрительной трубы видна сетка нитей, иногда очень сложная. Горизонтальная и вертикальная нити, расположенные по диаметрам, служат для визирования; две горизонтальные нити, расположенные на определенном и равном расстоянии от горизонтальной нити простого креста, являются дальномерными. Кроме того, в; зрительных трубах встречаются сетки нитей еще четырех видов. Прямая, соединяющая пересечение нитей сетки с оптическим центром объектива, называется визирной осью трубы. При изготовлении прибора плоскость визирной оси устанавливают перпендикулярно его главной вертикальной оси. Таким образом, при работе прибора, если главная вертикальная ось установлена точно, при любом, повороте зрительной трубы, закрепленной в нулевом положении, ее визирная ось должна лежать в горизонтальной плоскости. Это основное свойство нивелира, труба которого не имеет другого положения, кроме нулевого.

При установке штатив теодолита нужно центрировать. Для этого к становому винту прикрепляется отвес и штатив устанавливается так, чтобы отвес оказался вблизи центра колышка, отмечающего точку стояния теодолита. Регулировку сначала производят сдвиганием или раздвиганием ножек штатива, затем закрепляют баранчики и производят более точную регулировку, нажимая ногой на выступ нужной ножки.

Устанавливают штатив нивелира на глаз, без отвеса. При этом следят, чтобы его головка находилась в более или менее горизонтальном положении.

После установки штатива вынимают из коробки теодолит или нивелир, ставят его концами подъемных винтов в специальные выемки на головке штатива, вывинчивают на одинаковую высоту подъемные винты и закрепляют прибор на штативе становым винтом.

Дальнейшая установка нивелира и теодолита состоит в приведении главной вертикальной оси прибора в отвесное положение, что достигается с помощью подъемных винтов и уровней.

При установке нивелира сначала нажимом на выступы ножек штатива приводят в центральное положение круглый уровень, а затем зрительную трубу поворачивают параллельно линии двух подъемных винтов и, вращая их одновременно в разные стороны, пузырек уровня, прикрепленного в зрительной трубе, приводится в среднее положение. Затем, повернув трубу параллельно линии двух других винтов, снова выводят уровень в среднее положение. Прибор считается установленным, если при любом повороте зрительной трубы пузырек ее уровня не выходит из этого положения.

В геодезии наряду с нивелирами часто используются такие аппараты, как теодолиты. С их помощью во время общестроительных работ специалисты измеряют горизонтальные и вертикальные углы.

В основе прибора стоит визирная труба, а также отсчетные круги (горизонтальный и вертикальный). Труба имеет определенную кратность увеличения и работает по принципу подзорной. Она крепится на двух колонках, они же, в свою очередь, закреплены на специальном основании. Оно устанавливается на подставку, называемую трегером.
