Машина контактной сварки c радиальным ходом электрода МТР-1701 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.
Машина контактной сварки c радиальным ходом электрода МТР-1701 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.
Машина МТР-1701 относится к классу стационарных, радиального типа, с постоянным усилием сжатия, со встроенными трансформатором и регулятором сварочного процесса c фазовой регулировкой, с нормальной стабильностью параметров (группы Б).
МТР-1701 отличается универсальностью, компактностью, быстродействием, простотой в эксплуатации. Предназначена для интенсивной работы в условиях разнообразного производства.
Система привода МТР-1701 оснащена регулятором усилия сжатия электродов, датчиком автоматической синхронизации момента оптимального сжатия и включения сварочного тока. Принцип работы машины основан на протекании сварочного тока через сжатые с необходимым усилием детали в течение заданного времени.
Машина контактной сварки МТР-1701 предназначены для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.
— радиальный ход электрода;
— система стабилизации сварочного тока при колебаниях напряжения электрической сети;
— эффективная система пневматического привода сжатия с системой регулировки и подготовки сжатого воздуха;
— система водяного охлаждения трансформатора и электрододержателей;
— глушители шума на пневмоклапанах;
— комплектуются регуляторами цикла сварки РКС-502
Свариваемые толщины, мм.:
— Низкоуглеродистая сталь от 0,5+0,5 до 5,0+5,0 мм;
Расход сжатого воздуха (при 200 ходах в минуту), м 3 /ход

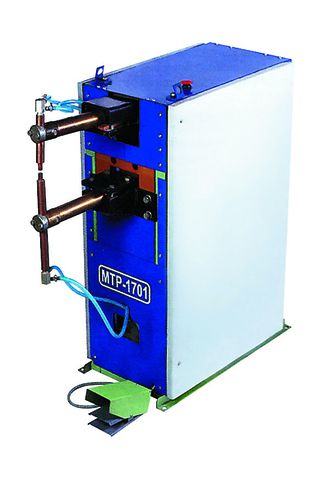

Машины (рисунок) состоят из стойки, пневмоцилиндра, качающегося рычага, кронштейна, пневматического устройства, секции распределителей, двух монтажных плит, кожуха и двух дверей.
Машина контактной сварки МТР-1701 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.
+ Основные особенности:
• Радиальный ход электрода;
• Система стабилизации сварочного тока при колебаниях напряжения электросети;
• Эффективная система пневматического привода сжатия с системой регулировки и подготовки сжатого воздуха;
• Система водяного охлаждения трансформатора и электрододержателей;
• Глушители шума на пневмоклапанах;
Наименование параметра
Значение
Наибольший вторичный ток, кА
17,0
Номинальный длительный вторичный ток, кА
3,2
Вылет, мм (опция)
180-400 (900)
Усилие сжатия максимальное, даН
800
+ Подробные характеристики
Наибольшая мощность при коротком замыкании, кВА
75
Номинальное усилие сжатия при номинальном вылете, даН
500
Раствор, мм номинальный/ наименьший/ наибольший
150/150/325
Расход охлаждающей воды, л/ч
300
Толщины свариваемых материалов, мм
Низкоуглеродистая сталь
0,5+0,5…5,0+5,0
Нержавеющая сталь
0,5+0,5
Арматура класса А1, В1
2,0+2,0…12,0+12,0
Габаритные размеры, мм
1210х450х1255
Масса, кг
325
Машина комплектуются регулятором цикла сварки РКМ-511. Возможна комплектация и другими регуляторами цикла сварки.
Также, машина может поставляться в инновационном исполнении с использованием РКМ-1701, встроенным датчиком тока, пропорциональными регуляторами давления и датчиками давления. В таком исполнении не будет редукторов для установки давлений в камерах пневмоцилиндра – значения сварочного и ковочного усилий вводятся в цифровом виде, что значительно облегчает работу.
В комплект ЗИП машины входит набор уплотнений для привода сварочного усилия (круглые кольца по ГОСТ 9833 и манжеты по ГОСТ 6678)
Номинальный диаметр свариваемых деталей из низкоуглеродистой стали (мм)
Номинальное напряжение трехфазной питающей сети при частоте 50 Гц (В)
Число фаз для подключения машины
Наибольшая потребляемая мощность при коротком замыкании (кВА)
Наибольшая допустимая длительная мощность (кВА), не более
Мощность при ПВ=50% (кВА)
Наибольший вторичный ток (кА), не менее
Номинальный длительный вторичный ток (кА), не менее
Сопротивление вторичного контура постоянному току (мкОм)
Вторичное напряжение холостого хода (В)
Наибольшее, не менее
Наименьшее, не более
Число ступеней регулирования вторичного напряжения сварочного трансформатора
Номинальное усилие зажатия (Н), не менее
Номинальное (при давлении сжатого воздуха 0,49 МПа)
Наибольшее (при давлении сжатого воздуха 0,49 МПа)
Ход подвижной плиты (мм), не менее
Наибольшая скорость осадки (мм/с), не менее
Скорость оплавления (мм/с)
Расход охлаждающей воды (л/ч)
Наибольший расчет воздуха при давлении 0,49 МПа в цилиндрах осадки и зажатия (м³/ч), не более
Длительная производительность при сварке стержней сечением 320 мм² (сварок/ч), не менее
Длительная производительность при сварке стержней номинального диаметра (сварок/ч), не менее
Наибольшая кратковременная производительность при сварке стержней номинального диаметра (сварок/ч), не менее
Габаритные размеры (мм):
Комплект поставки
Описание
Предназначена для стыковой сварки непрерывным оплавлением и оплавлением с предварительным подогревом :
Специальный автоматически осуществляемый процесс осадки обеспечивает стабильность качества сварных соединений.
Машина предназначена для работы в следующих условиях: температура окружающей среды от плюс 1° С до плюс 35° С, влажность окружающей среды до 80% при температуре 25° С, атмосферное давление от 84,0 кПа (630 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.).
Категория 4 предусматривает эксплуатацию машины в закрытых отапливаемых (охлаждаемых) и вентилируемых помещениях.
