Министерство Высшего и Среднего Специального Образования Республики Узбекистан

Бухарский инженерно-технологический институт

Мехатронные системы автомобильного транспорта

1. Цель и постановка задачи

2. Законы управления (программы) переключения передач

3. Современный автомобиль

4. Достоинства новинки

Мехатроника возникла как комплексная наука от слияния отдельных частей механики и микроэлектроники. Её можно определить как науку, занимающуюся анализом и синтезом сложных систем, в которых в одинаковой степени используются механические и электронные управляющие устройства.

Все мехатронные системы автомобилей по функциональному назначению делят на три основные группы :

— системы управления двигателем;

— системы управления трансмиссией и ходовой частью;

— системы управления оборудованием салона.

Система управления двигателем подразделяется на системы управления бензиновым и дизельным двигателем. По назначению они бывают монофункциональные и комплексные.

В комплексных системах один электронный блок управляет несколькими подсистемами: впрыска топлива, зажигания, фазами газораспределения, самодиагностики и др. Система электронного управления дизельным двигателем контролирует количество впрыскиваемого топлива, момент начала впрыска, ток факельной свечи и т.п. В электронной системе управления трансмиссией объектом регулирования является главным образом автоматическая трансмиссия. На основании сигналов датчиков угла открытия дроссельной заслонки и скорости автомобиля ЭБУ выбирает оптимальное передаточное число трансмиссии, что повышает топливную экономичность и управляемость. Управление ходовой частью включает в себя управление процессами движения, изменения траектории и торможения автомобиля. Они воздействуют на подвеску, рулевое управление и тормозную систему, обеспечивают поддержание заданной скорости движения. Управление оборудованием салона призвано повысить комфортабельность и потребительскую ценность автомобиля. С этой целью используются кондиционер воздуха, электронная панель приборов, мультифункцио-нальная информационная система, компас, фары, стеклоочиститель с прерывистым режимом работы, индикатор перегоревших ламп, устройство обнаружения препятствий при движении задним ходом, противоугонные устройства, аппаратура связи, центральная блокировка замков дверей, стекло- подъёмники, сиденья с изменяемым положением, режим безопасности и т. д.

То определяющее значение, которое принадлежит электронной системе в автомобиле, заставляет уделять повышенное внимание проблемам, связанным с их обслуживанием. Решение этих проблем заключается во включении функций самодиагностики в электронную систему. Реализация этих функций основана на возможностях электронных систем, уже использующихся на автомобиле для непрерывного контроля и определения неисправностей в целях хранения этой информации и диагностики. Самодиагностика мехатронных систем автомобилей. Развитие электронных систем управления двигателем и трансмиссией привело к улучшению эксплуатационных свойств автомобиля.

На основании сигналов датчиков ЭБУ вырабатывает команды на включение и выключение сцепления. Эти команды подаются на электромагнитный клапан, который осуществляет включение и выключение привода сцепления. Для переключения передач используются два электромагнитных клапана. Сочетанием состояний «открыт-закрыт» этих двух клапанов гидравлическая система задает четыре положения передач (1, 2, 3 и повышающая передача). При переключении передач сцепление выключается, исключая тем самым последствия изменения момента, связанного с переключением передач.

2. Законы управления (программы) переключения передач

Законы управления (программы) переключения передач в автоматической трансмиссии обеспечивают оптимальную передачу энергии двигателя колесам автомобиля с учетом требуемых тягово-скоростных свойств и экономии топлива. При этом программы достижения оптимальных тягово-скоростных свойств и минимального расхода топлива отличаются друг от друга, так как одновременное достижение этих целей не всегда возможно. Поэтому в зависимости от условий движения и желания водителя можно выбрать с помощью специального переключателя программу «экономия» для уменьшения расхода топлива, программу «мощность». Каковы были параметры вашего настольного компьютера пяти- семи летней давности? Сегодня системные блоки конца XX столетия кажутся атавизмом и претендуют разве что на роль печатной машинки. Аналогичное положение дел с автомобильной электроникой.

Размещено на Allbest.ru

Подобные документы

Знакомство с особенностями диагностирования и обслуживания современных электронных и микропроцессорных систем автомобиля. Анализ основных критериев классификации электронных компонентов автомобиля. Общая характеристика систем управления двигателем.

реферат [1,4 M], добавлен 10.09.2014

Понятия датчика и датчиковой аппаратуры. Диагностика электронной системы управления двигателем. Описание принципа работы датчика дроссельной заслонки двигателя внутреннего сгорания. Выбор и обоснование типа устройства, произведение патентный поиска.

курсовая работа [3,4 M], добавлен 13.10.2014

Архитектура микропроцессоров и микроконтроллеров автомобиля. Преобразователи аналоговых и дискретных устройств. Электронная система впрыскивания и зажигания. Электронная система подачи топлива. Информационное обеспечение систем управления двигателем.

контрольная работа [5,3 M], добавлен 17.04.2016

Изучение устройства квадрокоптера. Обзор вентильных двигателей и принципов работы электронных регуляторов хода. Описание основ управления двигателем. Расчет всех сил и моментов приложенных к квадрокоптеру. Формирование контура управления и стабилизации.

курсовая работа [692,2 K], добавлен 19.12.2015

Общее устройство автомобиля и назначение его основных частей. Рабочий цикл двигателя, параметры его работы и устройство механизмов и систем. Агрегаты силовой передачи, ходовой части и подвески, электрооборудования, рулевого управления, тормозной системы.

реферат [243,2 K], добавлен 17.11.2009

Появление новых видов транспорта. Позиции в транспортной системе мира и России. Технологии, логистика, координация в деятельности автомобильного транспорта. Инновационная стратегия США и России. Инвестиционная привлекательность автомобильного транспорта.

реферат [44,8 K], добавлен 26.04.2009

Анализ развития автомобильного транспорта как элемента транспортной системы, его место и роль в современном хозяйстве России. Технико-экономические особенности автотранспорта, характеристика основных факторов, определяющих пути его развития и размещения.

контрольная работа [24,0 K], добавлен 15.11.2010

Источник

Применение мехатронных и робототехнических систем на транспорте

Мехатронные модули находят все более широкое применение в различных транспортных системах.

Современный автомобиль в целом является мехатронной системой, включающей в себя механику, электронику, различные датчики, бортовой компьютер, который отслеживает и регулирует деятельность всех систем автомобиля, информирует пользователя и доводит управление от пользователя до всех систем. Автомобилестроение на современном этапе своего развития является одной из самых перспективных областей внедрения мехатронных систем в силу повышенного спроса и возрастающей автомобилизации населения, а также благодаря наличию конкурентной борьбы между отдельными производителями.

Если классифицировать современный автомобиль по принципу управления, он относится к антропоморфным устройствам, т.к. его движение контролируется человеком. Уже сейчас можно сказать, что в обозримом будущем автомобилестроения нужно ожидать появление автомобилей с возможностью автономного управления, т.е. с интеллектуальной системой управления движением.

Жесткая конкуренция на автомобильном рынке вынуждает специалистов в этой области к поиску новых передовых технологий. На сегодняшний день, одной из главных проблем для разработчиков заключается в создании «умных» электронных устройств, способных сократить число дорожно-транспортных происшествий (ДТП). Итогом работы в этой области стало создание системы комплексной безопасности автомобиля [10] (СКБА), которая способна автоматически поддерживать заданную дистанцию, останавливать машину при красном сигнале светофора, предупреждать водителя о том, что он преодолевает поворот на скорости, более высокой, чем это допустимо законами физики. Были разработаны даже датчики удара с радиосигнализатором, который при наезде автомобиля на препятствие или столкновении вызывает машину скорой помощи.

Все эти электронные устройства предотвращения ДТП делятся на две категории. Первая включает приборы в автомобиле, действующие независимо от каких-либо сигналов внешних источников информации (других автомобилей, инфраструктуры). Они обрабатывают информацию, поступающую от бортового радиолокатора (радара). Вторая категория — системы, действие которых основано на данных, полученных от источников информации, расположенных вблизи дороги, в частности от маяков, которые собирают сведения о дорожной обстановке и передают их посредством инфракрасных лучей в проезжающие автомобили.

СКБА объединила новое поколение перечисленных выше устройств. Она принимает как сигналы радара, так и инфракрасные лучи «думающих» маяков, а в дополнение к основным функциям обеспечивает безостановочное и спокойное для водителя движение на нерегулируемых пересечениях дорог и улиц, ограничивает скорость движения на поворотах и в жилых районах пределами установленных скоростных лимитов. Как все автономные системы, СКБА требует, чтобы автомобиль был оборудован антиблокировочной системой тормозов (АБС) и автоматической коробкой передач.

СКБА включает лазерный дальномер, постоянно измеряющий расстояние между автомобилем и любым препятствием по ходу — движущимся или неподвижным. Если наезд вероятен, а водитель не замедляет скорость, микропроцессор дает команду сбросить давление на педаль акселератора, включить тормоза. Небольшой экран на панели приборов вспыхивает предупреждением об опасности. По желанию водителя бортовой компьютер может устанавливать безопасную дистанцию в зависимости от дорожного покрытия — влажного или сухого.

СКБА (рис.5.22) способна управлять автомобилем, ориентируясь на белые линии разметки дорожного покрытия. Но для этого необходимо, чтобы они были четкими, поскольку постоянно «считываются» находящейся на борту видеокамерой. Обработка изображения затем определяет положение машины относительно линий, а электронная система в соответствии с этим воздействует на рулевое управление.

Бортовые приемники инфракрасных лучей СКБА действуют при наличии передатчиков, размещенных через определенные интервалы вдоль проезжей дороги. Лучи распространяются прямолинейно и на небольшое расстояние (примерно до 120 м), а данные, передаваемые закодированными сигналами, невозможно ни заглушить, ни исказить.

Рис. 5.22. Система комплексной безопасности автомобиля: 1 — приемник инфракрасных лучей; 2 — датчик погоды (дождь, влажность); 3 — привод дроссельной заслонки системы питания; 4 — компьютер; 5 — вспомогательный электроклапан в приводе тормозов; 6 — АБС; 7 — дальномер; 8 — автоматическая коробка передач; 9 — датчик скорости автомобиля; 10 — вспомогательным электроклапан рулевого управления; 11 — датчик акселератора; 12 — датчик рулевого управления; 13 — стол-сигнал; 14 — компьютер электронного видения; 15 — телевизионная камера; 16 — экран.

Рис.5.23. Принцип работы датчика погоды

Антиблокировочные тормозные системы (АБС), ее необходимые компоненты — датчики скорости колеса, электронный процессор (блок управления), сервоклапаны, гидравлический насос с электрическим приводом и аккумулятор давления. Некоторые ранние АБС были “трехканальные”, т.е. управляли передними тормозными механизмами индивидуально, но растормаживали полностью все задние тормозные механизмы при начале блокирования любого из задних колес. Это экономило некоторое количество стоимости и усложнения конструкции, но дало более низкую эффективность по сравнению с полной четырехканальной системой, в которой каждый тормозной механизм управляется индивидуально.

АБС имеет много общего с противобуксовочной системой (ПБС), чье действие могло бы рассматриваться как “АБС наоборот”, так как ПБС работает по принципу обнаружения момента начала быстрого вращения одного из колес по сравнению с другим (момента начала пробуксовывания) и подачи сигнала на притормаживание этого колеса. Датчики скорости колеса могут быть общими, и поэтому наиболее эффективный способ предотвращать пробуксовку ведущего колеса уменьшением его скорости состоит в том, чтобы применить мгновенное (и если необходимо, повторное) действие тормоза, тормозные импульсы могут быть получены от блока клапанов АБС. В действительности, если присутствует АБС, это все, что требуется, чтобы обеспечить и ПБС — плюс некоторое дополнительное программное обеспечение и дополнительный блок управления, чтобы уменьшить при необходимости крутящий момент двигателя или сократить количество подводимого топлива, или осуществить прямое вмешательство в систему управления педалью газа.

Рис. 5.24. Упрощенная схема системы впрыска

Одной из составных частей СКБА является подушка безопасности (см. рис.5.25. ), элементы которой размещены в разных частях автомобиля. Инерционные датчики, находящиеся в бампере, у моторного щита, в стойках или в районе подлокотника (в зависимости от модели автомобиля), в случае аварии посылают сигнал на электронный блок управления. В большинстве современных СКБА фронтальные датчики рассчитаны на силу удара на скорости от 50 км/ч. Боковые срабатывают при более слабых ударах. От электронного блока управления сигнал следует на основной модуль, который состоит из компактно уложенной подушки, соединенной с газогенератором. Последний представляет собой таблетку диаметром около 10 см и толщиной около 1 см с кристаллическим азотгенерирующим веществом. Электрический импульс поджигает в «таблетке» пиропатрон или плавит проволоку, и кристаллы со скоростью взрыва превращаются в газ. Весь описанный процесс происходит очень быстро. «Средняя» подушка наполняется за 25 мс. Поверхность подушки европейского стандарта мчится навстречу грудной клетке и лицу со скоростью около 200 км/ч, а американского — около 300. Поэтому в машинах, оборудованных подушкой безопасности, производители настоятельно советуют пристегиваться и не сидеть вплотную к рулю или торпедо. В наиболее «продвинутых» системах есть устройства, идентифицирующие наличие пассажира или детского кресла и, соответственно, либо отключающие, либо корректирующие степень надувания.

Рис.5.25 Автомобильная подушка безопасности:

Более подробно с современной автомобильной МС можно ознакомиться в пособии [11].

Помимо обычных автомобилей большое внимание уделяется созданию легких транспортных средств (ЛТС) с электроприводом (иногда их называют нетрадиционными). К этой группе транспортных средств относятся электровелосипеды, роллеры, инвалидные коляски, электромобили с автономными источниками питания. Разработку таких мехатронных систем ведет Научно-инженерный центр «Мехатроника» в кооперации с рядом организаций. ЛТС являются альтернативой транспорту с двигателями внутреннего сгорания и используются в настоящее время в экологически чистых зонах (лечебно-оздоровительных, туристических, выставочных, парковых комплексах), а также в торговых и складских помещениях. Техническая характеристика опытного образца электровелосипеда:

— максимальная скорость 20 км/час,

— номинальная мощность привода 160 Вт,

— номинальная частота вращения 160 об/мин,

— максимальный крутящий момент 18 Нм,

— масса двигателя 4.7 кг,

— аккумуляторная батарея 36В, 6 А*ч,

— максимальная нагрузка 120 кг,

— движение в автономном режиме 20 км.

Основой для создания ЛТС являются мехатронные модули типа «мотор-колесо» на базе, как правило, высокомоментных электродвигателей.

Морской транспорт. МС находят все более широкое применение для интенсификации труда экипажей морских и речных судов, связанных с автоматизацией и механизацией основных технических средств, к которым относятся главная энергетическая установка с обслуживающими системами и вспомогательными механизмами, электроэнергетическая система, общесудовые системы, рулевые устройства и двигатели.

Комплексные автоматические системы удержания судна на заданной траектории (СУЗТ) или судна, предназначенного для исследования Мирового океана, на заданной линии профиля (СУЗП) относятся к системам, обеспечивающим третий уровень автоматизации управления. Применение таких систем позволяет:

— повысить экономическую эффективность морских транспортных перевозок за счет реализации наилучшей траектории, движения судна с учетом навигационных и гидрометеорологических условий плавания;

— повысить экономическую эффективность океанографических, гидрографических и морских геологоразведочных работ за счет увеличения точности удержания судна на заданной линии профиля, расширения диапазона ветроволновых возмущений, при которых обеспечивается требуемое качество управления, и увеличения рабочей скорости судна;

— решать задачи реализации оптимальной траектории движения судна при расхождении с опасными объектами; повысить безопасность мореплавания вблизи навигационных опасностей за счет более точного управления движением судна.

В морских условиях невозможно применение обычных методов предварительной разведки (поисковая партия или детальная аэрофотосъемка), поэтому наиболее широкое распространение получил сейсмический метод геофизических исследований (рис. 5.26). Геофизическое судно 1 буксирует на кабель-тросе 2 пневматическую пушку 3, являющуюся источником сейсмических колебаний, сейсмографную косу 4, на которой размещены приемники отраженных сейсмических колебаний, и концевой буй 5. Профили дна определяют посредством регистрации интенсивности сейсмических колебаний, отраженных от пограничных слоев 6 различных пород.

Рис.5.26. Схема проведения геофизических исследований.

Для получения достоверной геофизической информации судно должно удерживаться на заданном положении относительно дна (линии профиля) с высокой точностью, несмотря на малую скорость движения (3—5 уз) и наличие буксируемых устройств значительной длины (до 3 км) с ограниченной механической прочностью.

Фирмой «Анжутц» разработана комплексированная МС, обеспечивающая удержание судна на заданной траектории. На рис. 5.27 представлена структурная схема этой системы, в которую входят: гирокомпас 1; лаг 2; приборы навигационных комплексов, определяющих положение судна (два и более) 3; авторулевой 4; мини-ЭВМ 5 (5а — интерфейс, 5б — центральное запоминающее устройство, 5в — центральный процессорный блок); считыватель перфоленты 6; графопостроитель 7; дисплей 8; клавиатура 9; рулевая машина 10.

С помощью рассматриваемой системы можно автоматически вывести судно на запрограммированную траекторию, которая задается оператором с помощью клавиатуры, определяющей географические координаты точек поворота. В этой системе независимо от информации, поступающей от какой-либо одной группы приборов традиционного радионавигационного комплекса или устройств спутниковой связи, определяющей положение судна, вычисляются координаты вероятного положения судна по данным, выдаваемым гирокомпасом и лагом.

Рис.5.27. Структурная схема комплексированной МС удержания судна на заданной траектории

Управление курсом с помощью рассматриваемой системы осуществляется авторулевым, на вход которого поступает информация о величине заданного курса ψзад, формируемая мини-ЭВМ с учетом ошибки по положению судна. Система собрана в пульте управления. В верхней его части размещен дисплей с органами настройки оптимального изображения. Ниже, на наклонном поле пульта, расположен авторулевой с рукоятками управления. На горизонтальном поле пульта находится клавиатура, при помощи которой осуществляется ввод программ в мини-ЭВМ. Здесь же размещен переключатель, с помощью которого производится выбор режима управления. В цокольной части пульта расположены мини-ЭВМ и интерфейс. Вся периферийная аппаратура размещается на специальных подставках или других пультах. Рассматриваемая система может работать в трех режимах: «Курс», «Монитор» и «Программа». В режиме «Курс» осуществляется удержание заданного курса с помощью авторулевого по показаниям гирокомпаса. Режим «Монитор» выбирается тогда, когда готовится переход на режим «Программа», когда этот режим прерывается или когда переход по данному режиму закончен. На режим «Курс» переходят, когда обнаруживаются неисправности мини-ЭВМ, источников питания или радионавигационного комплекса. В этом режиме авторулевой работает независимо от мини-ЭВМ. В режиме «Программа» происходит управление курсом по данным радионавигационных приборов (датчиков положения) или гирокомпаса.

Обслуживание системы удержания судна на ЗТ осуществляется оператором с пульта. Выбор группы датчиков для определения положения судна производится оператором по рекомендациям, представленным на экране дисплея. В нижней части экрана приводится список всех разрешенных для данного режима команд, которые могут вводиться с помощью клавиатуры. Случайное нажатие какой-либо запрещенной клавиши блокируется ЭВМ.

Авиационная техника. Успехи, достигнутые в развитии авиационной и космической техники с одной стороны и необходимость снижения стоимости целевых операций с другой, стимулировали разработки нового вида техники – дистанционно пилотируемых летательных аппаратов (ДПЛА) [10].

Рис.5.28. Система дистанционного пилотирования ДПЛА HIMAT:

В качестве автономной навигационной системы, обеспечивающей счисление пути, используются доплеровские измерители путевой скорости и угла сноса (ДПСС). Такая навигационная система используется совместно с курсовой системой, измеряющей курс датчиком вертикали, формирующим сигналы крена и тангажа, и бортовой ЭВМ, реализующей алгоритм счисления пути. В совокупности эти устройства образуют доплеровскую навигационную систему (см. рис.5.29 ). Что бы повысить надежность и точность измерения текущих координат летательного аппарата, ДИСС может объединяться с измерителями скорости

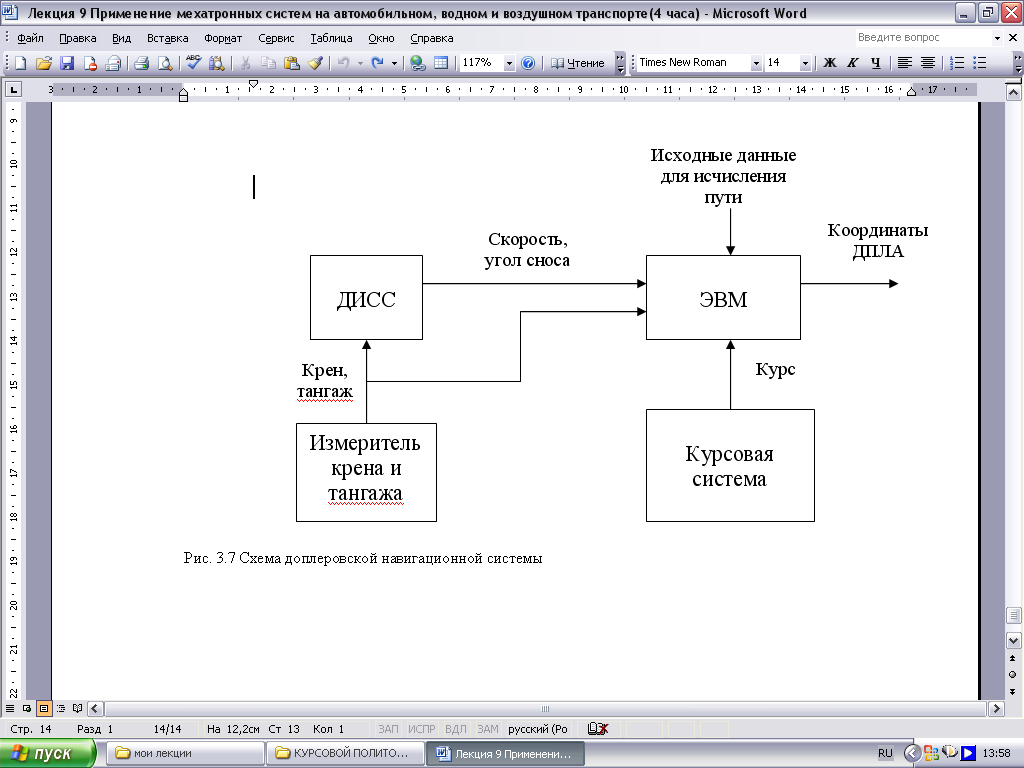

Рис.5.29. Схема доплеровской навигационной системы

Миниатюризация электронных элементов, создание и серийный выпуск специальных типов датчиков и индикаторных устройств, надежно работающих в тяжёлых условиях, а также резкое удешевление микропроцессоров (в том числе и специально предназначенных для автомобилей) создали условия для превращения транспортных средств в МС довольно высокого уровня.

Чтобы в случае аварийного отключения электропитания поезд не упал на направляющий путь, в нем предусмотрены мощные аккумуляторные батареи, энергии которых достаточно для плавной остановки поезда.

С помощью электромагнитов расстояние между поездом и направляющим путем (15 мм) во время движения выдерживается с точностью до 2 мм, что позволяет полностью исключить вибрацию вагонов даже на максимальной скорости. Количество и параметры поддерживающих магнитов является коммерческой тайной.

Рис. 5.30. Поезд на магнитном подвесе

Транспортная система на магнитном подвесе полностью управляется компьютером, так как на такой высокой скорости человек не успевает реагировать на возникающие ситуации. Компьютер управляет и разгоном-торможением поезда, учитывая также повороты пути, поэтому пассажиры не чувствуют дискомфорта при возникающих ускорениях.

Описанная транспортная система отличается высокой надежностью и небывалой четкостью выполнения расписания движения. За три первых года эксплуатации было перевезено свыше 8 миллионов пассажиров.

В качестве примера уже существующих транспортных мехатронных систем (ТМС) с автономным управлением можно привести машину-робота компании VisLab и лаборатории машинного зрения и интеллектуальных систем университета Пармы.

Четыре машины-робота проделали беспрецедентный для автономных транспортных средств путь в 13 тысяч километров от итальянской Пармы до Шанхая. Этот эксперимент был призван стать жёстким тестом для интеллектуальной системы автономного вождения ТМС. Ее испытание проходило и в городском трафике, например, в Москве [13].

Машины-роботы были построены на базе микроавтобусов (рис.5.31). От обычных машин они отличались не только автономным управлением, но и чистой электротягой.

Рис. 5.31. Автомобиль с автономным управлением компании VisLab

На крыше ТМС были расположены солнечные батареи для питания критически важного оборудования: робототехнической системы, вращающей руль и жмущей на педали газа и тормоза, так и компьютерных компонентов машины. Остальную энергию поставляли электрические розетки по ходу путешествия.

Каждый автомобиль-робот был оснащён четырьмя лазерными сканерами спереди, двумя парами стереокамер, смотрящими вперёд и назад, тремя камерами, охватывающими 180-градусный сектор обзора в передней «полусфере» и системой спутниковой навигации, а также набором компьютеров и программ, позволяющих машине принимать решения в тех или иных ситуациях.

Еще один пример транспортной мехатронной системы с автономным управлением – это роботизированный электромобиль RoboCar MEV-C японского предприятия ZMP (рис.5.32).

Рис.5.32. Роботизированный электромобиль RoboCar MEV-C

Производитель позиционирует данную ТМС как машину для дальнейших передовых разработок. В состав устройства автономного управления входят следующие компоненты: стереокамера, 9-осный беспроводной датчик движения, GPS-модуль, сенсор температуры и влажности, лазерный дальномер, чипы Bluetooth, Wi-Fi и 3G, а также протокол CAN, который координирует совместную работу всех компонентов. Размеры RoboCar MEV-C составляют 2,3 x 1,0 x 1,6 м, он весит 310 кг.

Современным представителем транспортной мехатронной системы является трансскутер, относящийся к классу легких транспортных средств с электроприводом.

Трансскутеры – новая разновидность трансформируемых многофункциональных наземных транспортных средств индивидуального пользования с электроприводом, преимущественно предназначенных для лиц с ограниченными физическими возможностями (рис.5.33). Основной отличительной особенностью трансскутера от других наземных транспортных средств является возможность проходимости по лестничным маршам и реализации принципа многофункциональности, а значит, и трансформируемости в широком диапазоне.

Рис. 5.33. Внешний вид одного из образцов трансскутера семейства «Кенгуру»

Движитель трансскутера выполнен на базе мехатронного модуля типа «мотор-колесо». Функции и, соответственно, конфигурации, обеспечиваемые трансскутерами семейства «Кенгуру», следующие (рис.5.34):

— «Скутер» – движение с большой скоростью на длинной базе;

— «Кресло» – маневрирование на короткой базе;

— «Баланс» – движение стоя в режиме гиростабилизации на двух колесах;

— «Компакт-вертикаль» – движение стоя на трёх колесах в режиме гиростабилизации;

— «Поребрик» – преодоление поребрика сходу стоя или сидя (отдельные модели имеют дополнительную функцию «Косой поребрик» – преодоление поребрика под углом до 8 градусов);

— «Лестница вверх» – подъём по ступеням лестницы передним ходом, сидя или стоя;

— «Лестница вниз» – спуск по ступеням лестницы передним ходом, сидя;

— «За столом» – низкая посадка, ноги на полу.

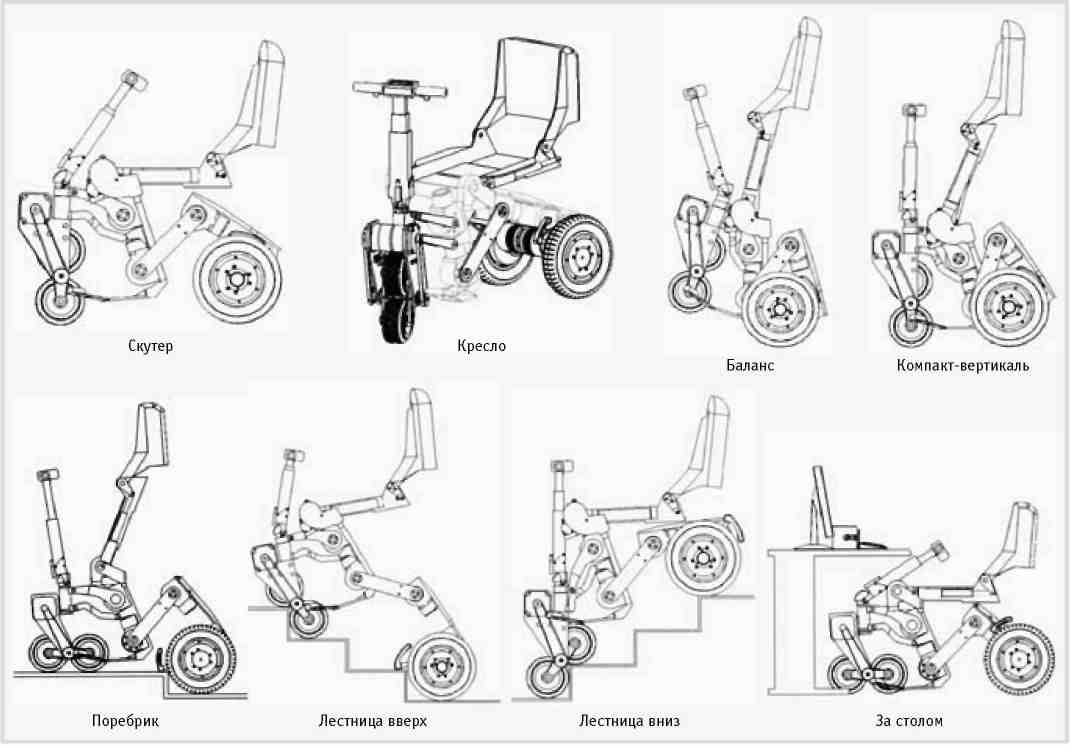

Рис. 5.34. Основные конфигурации трансскутера на примере одного из вариантов его исполнения

В составе трансскутера в среднем 10 компактных высокомоментных электроприводов с микропроцессорным управлением. Все приводы однотипные – вентильные двигатели постоянного тока, управляемые по сигналам с датчиков Холла.

Для управления такими аппаратами используется многофункциональная микропроцессорная система управления (СУ) с бортовым компьютером. Архитектура системы управления трансскутером является двухуровневой. Нижний уровень – обслуживание непосредственно самого привода, верхний уровень – согласованная работа приводов по заданной программе (алгоритму), тестирование и контроль работы системы и датчиков; внешний интерфейс — удалённый доступ. В качестве контроллера верхнего уровня (бортового компьютера) используется PCM-3350 фирмы Advantech, выполненный в формате PC/104. В качестве контроллера нижнего уровня – специализированный микроконтроллер TMS320F2406 фирмы Texas Instruments для управления электродвигателями. Общее число контроллеров нижнего уровня, отвечающих за работу отдельных блоков, – 13: десять контроллеров управления приводами; контроллер рулевой головки, отвечающий также за индикацию выводимой информации на дисплей; контроллер определения остаточной ёмкости аккумуляторной батареи; контроллер заряда и разряда аккумуляторной батареи. Обмен данными между бортовым компьютером трансскутера и периферийными контроллерами поддерживается по общей шине с CAN-интерфейсом, что позволяет минимизировать количество проводников и достичь реальной скорости передачи данных 1 Мбит/с.

Задачи бортового компьютера: управление электроприводами, обслуживание команд от рулевой головки; расчет и вывод на индикацию остаточного заряда аккумуляторной батареи; решение траекторной задачи для передвижения по лестнице; возможность удалённого доступа. Посредством бортового компьютера реализуются следующие отдельные программы:

— разгона и торможения скутера с управляемым ускорением/замедлением, которое персонально адаптируется для пользователя;

— программа, реализующая алгоритм работы задних колёс при поворотах;

— продольной и поперечной гиростабилизации;

— преодоления поребрика вверх и вниз;

— движения по лестнице вверх и вниз,

— адаптации к размерам ступенек;

— идентификации параметров лестницы;

— изменения колесной базы (от 450 до 850 мм);

— мониторинга датчиков скутера, блоков управления приводами, аккумуляторной батареи;

— эмуляции на основе показаний датчиков работы парковочного радара;

— удалённого доступа к управляющим программам, изменения параметров настройки через Интернет.

Трансскутер имеет в своём составе 54 датчика, позволяющих ему приспособиться к окружающей среде. Среди них: датчики Холла, встроенные в вентильные электродвигатели; абсолютные датчики угла, определяющие положение составных частей трансскутера; резистивный датчик поворота руля; инфракрасный датчик расстояния для парковочного радара; инклинометр, позволяющий определять наклон скутера при движении; акселерометр и датчик угловой скорости, служащие для управления гиростабилизацией; радиочастотный приёмник для дистанционного управления; резистивный датчик линейного перемещения для определения положения кресла относительно рамы; шунты для измерения тока двигателей и остаточной ёмкости аккумулятора; потенциометрический задатчик скорости движения; тензометрический датчик веса для контроля развесовки аппарата.

Общая блок-схема СУ представлена на рис.5.35.

Рис. 5.35. Блок-схема СУ трансскутером семейства «Кенгуру»

RMC – абсолютные датчики угла, ДХ – датчики Холла; БУ – блок управления; ЖКИ – жидкокристаллический индикатор; МКЛ – мотор-колесо левое; МКП – мотор-колесо правое; BMS – система управления питанием; LAN – порт для внешнего подключения бортового компьютера с целью программирования, настройки и т.п.; Т – тормоз электромагнитный.
