Много слоев лака на авто
О толщине нанесения автомобильных эмалей и лаков. Толщина рабочего слоя
Вряд ли кто поспорит с тем фактом, что чем толще слой лака на машине, тем красивее выглядит лакокрасочное покрытие. Чтобы убедиться в этом, достаточно взглянуть на престижное авто представительского класса, дорогой лимузин или концепт кар…
Для покраски таких атомобилей порой затрачиваются колоссальные количества эмалей и лаков. Так, слой прозрачного лака на кузове дорогого эксклюзивного авто может достигать толщины в 300 (!) и более микрон, в то время как на кузовах обычных серийных автомобилей эта величина обычно не превышает и 60-ти.
В силу этого обстоятельства и некоторых других факторов (например желания произвести впечатление на потенциального покупателя автомобиля, рассчитывая продать его подороже) среди маляров распространилось некоторое заблуждение: чем больше лака, тем лучше.
Мол, что плохого в том, чтобы налить лака побольше? Тем более, если сорность большая — значит запас под полировку нужен! Да и куда прикажете девать оставшийся уже разбавленный с отвердителем лак? Положу-ка я еще один, дополнительный слой лака… Лишним не будет!
Разбираемся, чем опасно данное заблуждение.
Рекомендованная толщина слоя акриловых эмалей и лаков
Для обеспечения покрытию необходимых прочностных, антикоррозионных и декоративных свойств, практически все производители ЛКМ рекомендуют наносить прозрачный лак или акриловую эмаль толщиной в пределах 50-70 микрометров.
В процессе распыления такая толщина набирается за полтора (для HS-материалов) или два (для MS) слоя. Попытка нанести такую толщину за один проход грозит возникновением двух основных дефектов ЛКП: подтеков или вскипания и помутнения лака (об однослойных UHS/VHS-материалах сейчас не говорим).
Таким образом, один рекомендованный слой лака в среднем должен составлять примерно 30 микрометров. Тогда два слоя — 60 мкм, — как раз в пределах нормы. А вот три слоя это уже много — целых 90 мкм. О чем это говорит?
Чем опасно превышение рекомендованной толщины слоя
А о том, что горизонтальные поверхности может и смогут пережить такое превышение, но и на них значительно увеличивается риск вскипания лака. А вскипание, как известно, зараза хитрая — оно сопровождается еще и ухудшением блеска. Сколько потом ни полируй лак, он все равно через некоторое время будет матоветь.
А что вы хотели? Молекулярные цепочки сшились некорректно, твердость пропала, а без твердости не может быть и речи о хорошем глянце. Такое явление чаще всего встречается на дешевых лаках с низким сухим остатком и большим количеством растворителя в составе.
Кроме того, значительно возрастает вероятность возникновения на горизонтальных учатках наплывов (например по периметру капота). На вертикальных поверхностях все еще хуже: из-за избыточной толщины слой может сместиться по всей плоскости, что приведет к подтекам и/или изменению в худшую сторону фактуры покрытия после высыхания.
Ну и не надо забывать о межслойной выдержке. Если слоев больше, мы потратим лишнее время на паузу между ними — общее время ремонта увеличится. Еще хуже — если поторопимся и нанесем дополнительный слой без достаточной выдержки.
Рекомендованные промежутки между слоями ведь зачем нужны? Чтобы дать возможность испариться из слоя летучим растворителям. Попытка нанести последующий слой с недостаточной паузой или без нее приводит к образованию на поверхности большого количества мельчайших пор (то самое «кипение»).
Это — следствие интенсивного выхода большого количества быстрых растворителей, оставшихся в нижнем слое. Покрытие при этом теряет блеск и мутнеет, могут появиться подтеки. Ухудшаются и адгезионные свойства покрытия.
Наконец, нанеся лишний слой, мы затратим больше времени на общую сушку покрытия такой толщины. А дольше высыхая, лак впитает в себя больше мусора, что вызовет лишние проблемы при полировке. Растворителя в толстом слое останется больше, а значит твердость его будет ниже. Ну, и стоило ли стараться?
Мораль
Только оптимальная толщина слоя лака или эмали обеспечивает хорошую растекаемость, стойкий блеск и высокую прочность покрытия, а также гарантирует отсутствие дефекта «закипания».
При стандартной толщине пленки лак всегда будет высыхать быстро и полностью, после чего будет отлично полироваться. И наоборот, при нанесении слишком толстым слоем любой, даже самый крутой, дорогой и технологичный лак будет сохнуть медленнее, хуже блестеть и полироваться, чем самый обычный, но грамотно нанесенный продукт. То же самое можно сказать и о нанесении эмалей либо грунтов.
Ну а если вы решительно настроены наращивать пленку лака, делать это нужно особым образом. Не нужно наносить слишком толстые слои — лучше разделите нанесение на несколько тонких, при этом выдержку им давайте не меньше, чем для нормального слоя. В таком случае у вас получится избежать «кипения».
А о толщине слоя базовых эмалей вы можете почитать здесь.
Технология покраски авто, технологический цикл, мини руководство
Попытаюсь кратко описать полученный малярный опыт на примере покраски краской Bobihel. В интернете как правило море разбросанной информации, в свое время я искал эдакий краткий справочник начинающего маляра но не нашел, попробую сделать таковой.
——
Я не профессионал, поэтому возможны небольшие ошибки в описании процесса покраски. Надеюсь нуждающиеся найдут здесь ответы на свои вопросы. Кому пригодилось данное руководство ставим лайки и добавляем драйва!
Поехали!
2 шаг
Места вмятинок и неровностей затираем Р150, обезжириваем, наносим шпатлевку. Если с первого раза не удалось сделать нужную форму- проходим опять Р150 + обезжириваем, и опять шпатлюем. Обрабатывать шпатлевку бруском с наждачкой, для не ровных поверхностей использовать резиновый брусок толщиной 0.5-0.8 см. Обрабатываем шпатлю наждачкой которая написана на банке шпатлевки, как правило Р80-220. Шпатлевки бывают с стекловолокном для грубых вмятин, с алюминиевой стружкой для вибронагруженных и температуростойких частей, универсальная и финишная (бывает однокомпонентная в тюбике как из под зубной пасты, ей очень просто пользоваться). Каждый вид шпатлевок обрабатывается по разному, некоторые очень легко (универсальная и финишная), или сложновато- как шпатля с волокном.
В итоге имеем ровную поверхность.
3 Шаг
Грунт.
Обезжириваем всю деталь. Обизжириваем не растворителем, не керосином, а ОБЕЗЖИРИВАТЕЛЕМ, он продается в любом авто магазе, эти вещества с абсолютно разным предназначением. Берем в руки две тряпки-салфетки, одну обильно смачиваем обезжиривателем, с второй ничего не делаем, мокрой салфеткой протираем деталь, и сразу же пока не испарился обезжириватель вытираем чистой сухой салфеткой( на ней то все и остается). Обезжиривать одной тряпкой- НЕ ПРАВИЛЬНО, так мы просто размазываем загрязнения по поверхности. Данной рекомендации придерживаться на всех этапах обезжиривания!
Готовим грунт. В моем случае грунт разбавляется с затвердителем и растворителем в определенной пропорции указанной на банке. Грунт как правило продается с затвердителем. Разбавитель использовать «универсальный акриловый разбавитель». Грунт-Затвердитель-Разбовитель 4:1+10-20%. Удобно использовать мерные ведерки с шкалами и градациями. Для грунта использовать дюзу 1.6-1.8 на краскопульте, если имеется дюза 1.4 не беда- просто добавляем больше разбавителя чтобы грунт стал более жидким. Наносим 2-3 слоя, слой сохнет 5 минут становясь матовым. Оставляем на сушку не менее 4ч. (иначе при обработке не просохшего грунта сильно забивается наждачка). По хорошему грунт нужно хорошенько просушить в теплом помещении не менее 24ч.
В итоге имеем загрунтованную поверхность.
4 Шаг
Затираем-матуем грунт.
В зависимости от того какой грунт и какая краска будет использоваться, применяем разную зернистость наждачки. Если будет акрил или база не металик то подойдет P400-500 на сухую. Под металики на сухую затираем Р600. Весто 600 можно затереть Р800 на мокрую, кому как больше нравится. Учтите грунт гидроскопичен- и обрабатывать на мокрую не советую. Или на сухую, или мокрая+ сушка строительным феном.
В итоге ровная загрунтованная заматированная поверхность, готовая к краске.
5 Шаг
Покраска.
Тщательно обезжириваем.То что красить не нужно заклеиваем скотчем+газета+пленка. Обдуваем воздухом деталь чтобы сбить пыль. Наносить слои по рекомендации на банке краски. Развести с разбавителем до нужной консистенции, 2-3 слоя, межслойка 5-10 минут (как поматавела- можно ложить следующий слой). Первый слой опыльный (70% перекрытия цвета).Пытаться уложить слой гладенько без шагрени, не заливать- толстый слой не засохнет. Перед заливкой краски в краскопульт использовать или спец воронки с фильтром, или колготки. Для Лака аналогично, грунт можно не процеживать. Подтеки на базе НЕ ДЕЛАТЬ. Если поверхность ложится как бы маленькими каплями- это или не хватает давления, или слишком большая подача краски.
6 Шаг
Лак.
После 2-3 слоев базы ждем 30-40 минут, базу обдуваем воздухом чтобы сбить пыль, проходим акуратно едва прикасаясь поверхность липкой тряпкой для удаления мусора и пыли (тряпку спрашивать в автомалярных магазах.) Разводим лак(например 2 части лака+1 часть затвердителя + 10-20% акрилового разбавителя). Фильтруем. Ложим первый слой лака тоже небольшой, второй пожирнее, для третьего можно в лак добавить разбавителя чтобы был самым жидким слоем и льем последний слой. Межслойка побольше чем у базы, минут 12-15 в зависиости от температуры и влажности. Следущий слой ложить тогда, когда слой немного подсох, если прикаснутся пальцем и убрать- лак потянется за пальцем(делать так например на скотче окрашенном рядом). Оставляем на сутки сохнуть. Подтеки на лаке легко убираются- после полного высыхания затираем шкуркой Р1500 на мокрую, потом Р2000, и потом полируем как в следующем пункте.
7 Шаг
Полировка.
Достаточная и оптимальная полировка в 2 этапа. Отличные полироли 3М. На машину нужно 300г в среднем полировальной пасты. Первый проход 3м полиролью №17, и второй для блеска №76.
——
Как покрасить машину своими руками, технология покраски авто, база, лак, mobihel, 3м, полировка, грунтовка, начинающий маляр, шагрень, слой, краскопульт, компрессор, маслоуловитель, обезжириватель, антисиликон, шпатлевка, руководство
Описание процесса подготовки, грунтовки, покраски, лакировки и полировки кузова.
Для удобства покраски и сушки, в любом случае надо снимать все навесные детали (двери, крылья, капот, багажник и стекла), затем, при наличии любых видов сквозных повреждений лакокрасочного покрытия (вздутия, сколы, трещины, царапины и т.п.) рекомендуется зачистить кузов до чистого металла, при необходимости — полностью. После этого необходимо произвести осмотр кузова на наличие очагов возникновения коррозии и прочих повреждений (вмятины, трещины, сквозная коррозия и т.п.), и при выявлении таковых, принять меры к их устранению. Очаги коррозии, так же как и возможные швы, оставшиеся после сварочных работ, следует зачистить лепестковым кругом до придания ровности поверхности, а затем металлической щеткой — насадкой на дрель. Зачистку рекомендуется производить до полного устранения рыхлых слоев и скопления мелких гигроскопичных частиц. После этого необходимо обезжирить поверхность ацетоном, затем обезводить спиртом, а затем, прогревая поверхность пром. феном до температуры
80°, обработать металл цинк-марганцевым преобразователем ржавчины (типа «Цинкарь») в соответствии с инструкцией.
После выполнения вышеописанных процедур можно приступать к выравниванию поверхностей (если требуется) шпаклевкой и наносить грунт.
Грунт, так же как и краску, рекомендуется наносить в несколько слоев с промежуточной сушкой 15-20 минут.Грунт рекомендуется наносить при помощи пистолета-распылителя с диаметром дюзы 1,4 мм при давлении воздуха
30-40 сантиметров, при этом необходимо следить, чтобы точка возврата пистолета находилась за пределами окрашиваемой детали. Во время нанесения первого слоя на поверхности образуется слегка заметный (пылеобразный) слой грунта, необходимый для лучшей связки грунта с обрабатываемой поверхностью. Промежуточная сушка составляет 5-10 минут в зависимости от типа и густоты грунта. Второй слой (полусухой) наносится тем же образом, но немного более интенсивно, и промежуточная сушка занимает
10-15 минут, после которой наносится третий слой (полумокрый), который ПОЧТИ полностью «заливает» оставшиеся поры, и промежуточная сушка его составляет 15-20 минут. После этого наносится последний четвертый слой (мокрый), который полностью укрывает всю поверхность, заполняя оставшиеся промежутки и микро-неровности. После этого поверхность необходимо выдержать до полного высыхания грунта (см. инструкцию). Затем можно производить подготовку поверхности к нанесению краски.
Для подготовки загрунтованной поверхности к нанесению краски необходимо нанести на нее «проявочный» слой грунта другого цвета, дать высохнуть и затем, при помощи водостойкой наждачной бумаги Р320-Р400 с применением воды обрабатывать поверхность до полного удаления проявочного грунта. Это делается для индикации неровностей основного грунта и придания поверхности равномерной гладкости. Затем необходимо «заматовАть» поверхность тем же способом (с применением воды), наждачной бумагой Р500-Р600 для удаления осташихся микронеровностей и царапин. После обработки поверхность необходимо промыть водой, просушить, обезжирить, обезводить и обеспылить. После этого можно приступать к окраске.
Окраска поверхности производится пистолетом-распылителем с диаметром дюзы 1-1,2мм под давлением 2-2,5 атм. Краска наносится на поверхность тем же способом, что и грунт. При этом важно следить за изгибами и прочими сложными формами рельефа поверхности и наносить краску максимально аккуратно, дабы избежать образования потеков. Использовать слишком густую краску не рекомендуется, поскольку образуется «шагрень» (эффект апельсиновой корки), которую будет сложно устранить даже при полировке поверхности, в то время как слишком жидкая краска будет обладать плохой укрывистостью и может образовать потёк в самом неожиданном месте. Для достижения максимального качества покраски необходимо процеживать краску через специальную воронку-ситечко, а при отсутствии такового, через обрезанную верхнюю часть пластиковой бутылки с надетым на нее капроновым чулком плотностью 40DEN. Кроме этого необходимо следить за отсутствием пыли в помещении. в котором производится окраска. После нанесения последнего слоя краски, необходимо дать краске выстояться в течении 1-2 часов, для обеспечения её равномерного загустевания, и после этого, при необходимости, можно повышать температуру в помещении для ускорения процесса сушки. При этом для нагрева лучше использовать «статические» электронагреватели типа инфракрасных излучателей, спиральных обогревателей или мощных галогенных ламп, поскольку тепловые пушки и тепловентиляторы будут создавать рециркуляцию воздуха в помещении, череватую оседанием на поверхности пыли и других посторонних частиц, приводящих к повышению сорности, а газовые горелки и вовсе могут привести к возгоранию, не считая сжигаемого воздуха и оседания на поверхности слоя копоти.
После окончательного высыхания краски можно приступать к полировке, либо подготовке поверхности к нанесению лака.
Для подготовки поверхности к нанесению лака, необходимо тщательно обработать её водостойкой наждачной бумагой Р600-Р800 с применением обильного количества воды. Обработку следует производить круговыми движениями с усилием 3-5кг до полного приобретения покрытием однородной матовой поверхности. После этого поверхность следует промыть водой, просушить, обезжирить, обезводить и обеспылить. Затем можно наносить лак.
Лак наносится тем же способом, что и грунт и краска, пистолетом-распылителем с диаметром дюзы 0,8-1мм. При нанесении лака важно помнить, что следить за процессом укрывания поверхности надо еще более тщательно, чем при покраске, поскольку лак прозрачен и отследить момент образования потека ощутимо сложнее. После нанесения лака, следует просушить поверхность тем же способом, что и при сушке краски (с предварительным выдерживанием при «комнатной» температуре в течении 1-2 часов), а после полного высыхания поверхности необходимо дать лаку окончательно высохнуть, чтобы приобрести окончательную твердость (до 2-3 суток, в зависимости от типа лака). Затем можно приступать к полировке. Стоит отметить, что некоторые типы лаков (полиуретановые, арил-полимерные и пр.) обладают повышенной пластичностью и обеспечивают достаточно качественное и ровное глянцевое покрытие. но при этом не подлежат полировке, поэтому наносить их стоит о особой аккуратностью, дабы избежать образования «сорности» на поверхности.
Для полировки лакированной/окрашенной поверхности при необходимости следует воспользоваться наждачной бумагой Р1200-Р1500, применяя её с обильным количеством воды. это необходимо для финишного выравнивания поверхности и удаления микрочастиц, осевших на поверхности в процессе высыхания. Затем следует воспользоваться вибро-радиальной полировочной машинкой с мягкой шубкой и специальными полировочными составами, для черновой, промежуточной и финишной обработки поверхности. При этом важно соблюдать основное правило — лучше меньше, чем больше. Поскольку «недополировку» всегда можно исправить, а лак, протертый до краски как минимум приведет к необходимости заново покрывать поверхность лаком. Поэтому «черновые» полировочные составы лучше использовать по-минимуму, либо не использовать вообще, поскольку, как показала практика, наиболее качественный результат достигается при полировке только «финишными» составами. Это занимает больше времени, но зато, в определенной степени, предохраняет от сквозного истирания лака.
В заключении этого «краткого экскурса» хотелось бы посоветовать побольше терпения и кропотливости тому, кто задастся целью
добиться идеального результата. Может в описании процессов и упущены некоторые моменты, но если что непонятно, как говорится — пишите письмы!
Мифы и реальность толщины ЛКП
Всем привет!
Я давно полирую автомобили, разные лаки попадались и разные толщины. И, да, я пробивал (протирал) лак до базы, или базу протирал до грунта. Да, да, вы не ослышались, протирал, и пробивал, и не стесняюсь об этом говорить. Потому, как считаю, невозможно научиться полировать без протиров, только мало кто в этом признается.Так вот, наверно, вы знаете, что есть такой прибор, который измеряет толщину покрытия до металла, «толщиномер» называется. Но только вот измеряет он общую толщину, которая включает в себя и грунт, и базу, и лак, это, если нет шпатлеквки. Толщину лака не показывает, а полируем мы, как известно, лак. В общем, видимо по этому, я так и не обзавелся пока в собственность данным девайсом, пока находились предметы более необходимые.
Много слышал про плохой лак и тонкий слой Тойот, отполировал их не много, но те, что мне попадались, Прадо 150, серый металлик, вполне адекватное ЛКП и полировалось предсказуемо.

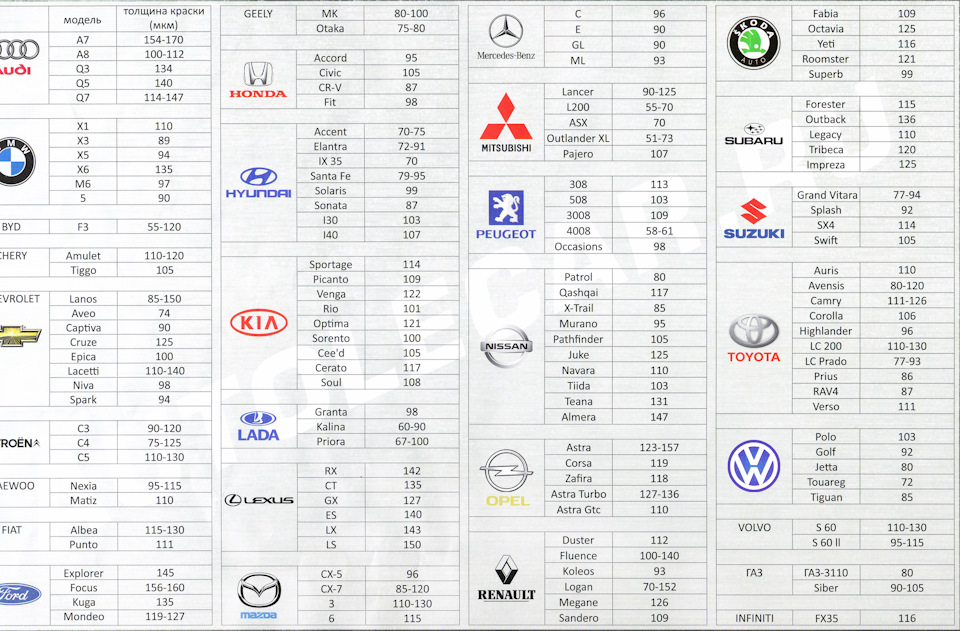

Дальше куча негатива про то, какой плохой лак на Мицубиши, в частности L200 и Паджеро Спорт, какой он тонкий и мягкий. Смотрим табличку
И стал я полировать своего Кастрюльного преемника. Хм, полируется предсказуемо, лак в меру твердый, не Мерседес 10-и летний, конечно, но и не Ленд Ровер, Форд и тем более Хонда. В общем, отлично полировался и полируется.
В общем, оставил эту тему в заботах, а тут наткнулся на отчет уважаемого Sanyakick про L200 и 43 микрона. Всю ночь не спал, позвонил товарищу, говорю: приезжай, будем мерить.
Теперь самое интересное. Замер показал цифры от 120 на задних дверях до 220 над лобовым стеклом в районе антенны, смотрим фото.
Дополнение от 07.03.2018. Сегодня продублировал замеры в Carprice, цифры те же, =/- несколько единиц.
Все тонкости нанесения лакового покрытия на поверхность автомобильного кузова
Нанесение лака на кузов авто своими руками считается сложной процедурой, за выполнение которой может взяться далеко не каждый. Тут важна каждая мелочь от выбора материала до техники движений краскопультом. Наносить лак на кузов авто можно как сразу после покраски, так и на затвердевшее покрытие. При этом значительно отличается технология и последовательность работы. Прежде чем разобраться в тонкостях процесса, не лишним будет упомянуть о преимуществах, которые дает лакировка.
Зачем покрывать автомобиль лаком?
Лак, нанесенный на кузов после покраски, выполняет несколько полезных функций одновременно. Самые основные из них следующие:
Если кузов автомобиля не покрывать лаком, то он будет иметь совсем другой внешний вид. Даже самая профессиональная покраска не даст такого глянцевого эффекта и глубины цвета. Защитная функция лакового покрытия заключается в том, что базовый слой не так быстро выгорает и изнашивается под воздействием солей. При этом появляется возможность несколько раз удалять царапины и потертости на поверхности кузова авто при помощи шлифовки с применением абразивных паст.
Подбираем материал
Независимо от того, когда наносится лак, сразу после покраски или на затвердевшее покрытие, качество работы своими руками во многом зависит именно от материала. Тут можно выделить два основных типа – простые мягкие лаки и те, в которые добавляется отвердитель. Каким из них правильно покрыть кузов авто после покраски, выбрать довольно сложно. Технология нанесения и свойства лакового покрытия в этих двух случаях существенно различается.
Мягкие лаки имеют большую текучесть и требуют определенного опыта при нанесении. Используя такой материал, очень просто оставить подтеки и другие дефекты, такие, как неравномерность слоя.
Он намного дольше сохнет и твердеет, а защитные функции не так ярко выражены, однако такое покрытие намного легче полировать и шлифовать. Наносить такой материал рекомендуется в 3-4 слоя.
Технология нанесения твердых лаков своими руками заключается в предварительной подготовке материала. В основной состав добавляется специальный отвердитель, который ускоряет процесс кристаллизации и делает покрытие намного прочнее в процессе эксплуатации автомобиля. Нанесение такого материала осуществляется в 1-2 слоя.
Отдельно можно сказать о глянцевых и матовых покрытиях, последние становятся среди автолюбителей все более популярными. Матовое покрытие имеет оригинальный внешний вид, и к тому же, немного легче наносится в домашних условиях. В основном лак с матовыми свойствами применяется для автомобилей, которые окрашены в темные тона. Чаще всего такое покрытие можно встретить на черных машинах.
Инструмент для лакирования
Набор инвентаря для работы с лаком своими руками зависит от того, на каком этапе покраски авто будет осуществляться покрытие. Для нанесения на свежий базовый слой нужен только краскопульт с размером сопла около 1,5 миллиметра.
Если же решено покрыть лаком давно окрашенный автомобиль, то дополнительно понадобится шлифовальная машинка и абразивная бумага с мелким зерном.
Если после нанесения лака будет нужна полировка, то следует также подготовить специальную пасту. Обычно эта процедура требуется тогда, когда красить автомобиль берется неопытный маляр. Оставленные дефекты приходится удалять физическим методом, а поскольку покрасить идеально своими руками получается не у каждого, то полировка будет неизбежна. Кроме того, даже у опытного мастера нанести лаковое покрытие качественно не всегда получается, а полировка доводит процесс окраски автомобиля до идеала.
Нанесение лака на свежую краску
Некоторые лаки правильно наносить на поверхность машины только сразу после покраски. То есть на еще не затвердевший базовый слой. Такая технология нанесения немного сложнее, однако обеспечивает более надежное закрепление лака на поверхности за счет связки соседних покрытий. Сложность такой работы в том, что покрывать кузов только что окрашенного автомобиля нужно крайне осторожно, так как легко наделать подтеков, которые трудно устранить.
Чтобы наглядно усвоить основные правила нанесения лака на свежеокрашенный автомобиль, можно посмотреть, как это делают профессионалы на видео. Первый слой наносится мелким туманом с большего расстояния. Движения должны быть равномерными без рывков и остановок. В целом, если авто красилось своими руками, то технология нанесения первого слоя лака примерно такая же, как и напыление базового материала.
Далее в зависимости от свойств выбранного лака ему нужно дать время на просушку. После этого наносится второй слой – он делается более толстым. Если этот слой будет финишным, то напыление делается по максимуму глубоким, на грани подтека. После того, как лак высохнет и кристаллизируется, его полируют с применением абразивных паст.
Следует отметить, что сразу после покраски машины нужно исключить контактную мойку и интенсивную эксплуатацию, поскольку лаковому покрытию нужно дать время для окончательного отвердения.
Нанесение лака на затвердевшую краску
Те кто решил красить авто без лакирования, зачастую со временем возвращаются к этому вопросу. Ведь базовый слой краски выглядит не так эффектно и совсем не защищен от повреждений. Кроме того, если просто покрасить кузов без нанесения лака, то правильно и качественно удалять царапины с поверхности не получится.
Нанесение лака на затвердевшее покрытие отличается от вышеописанной методики подготовкой машины. Поверхность нужно будет заматовать мелкой наждачной бумагой – это обеспечит лучшую адгезию и намного продлит срок службы покраски. Кроме того, такая процедура позволит очистить кузов авто от царапин и потертостей, которые были приобретены в процессе эксплуатации. О том, как правильно заматовать нанесенное базовое покрытие, можно узнать из видео, которое посвящено этой методике лакирования.
Процесс лакирования затвердевшего покрытия практически ничем не отличается от нанесения на свежий базовый слой. Сначала на кузов машины распыляется начальный слой, при этом следует помнить, что нанесение лака на твердое покрытие может оставлять мелкую шагрень, которую будет трудно перекрыть последующими слоями. Поэтому красить на этом этапе следует более равномерно, избегая попадания на поверхность крупных капель лака.
Второй и третий слои лака наносятся более толсто с необходимыми периодами для просушивания. Окончательная кристаллизация проводится намного быстрее, если штучно повышать температуру окружающего воздуха в боксе. Ни в коем случае не стоит красить автомобиль с применением сушки обогревателями нагнетательного типа. Для этого лучше использовать приборы с инфракрасным равномерным излучением.
