Мопед gvalior руководство по эксплуатации

Книги мопедной тематики для скачивания.

Доброго времени суток, нашол сайт с файлами книг про мопеды и мокики доступные для скачивания:
http://tuningmoped.narod.ru/files.htm
Спасибо автору сайта, вот описания книг с его ресурса:

Григорьев И.М.-«Мотоцикл без секрктов
Размер:0.98МВ
Тип:архив rar
Описание:
Та самая книга Григорьева полнстью отсконирована и напечатана в HTML странице полностью со всеми рисунками, не на одном сайте такого нету(сам делал).
Скачать книгу

Все детали двигателя V-50(501).
Размер:1.68МВ
Тип:архив rar
Описание:
Все детали и двигатель в картинках с описанием.
Скачать книгу

Руководство по эксплуатации мокика»Карпаты»
Размер:1.68МВ
Тип:архив rar
Описание:
Руководство по эксплуатации мокика»Карпаты» в формате DJVU.
Скачать книгу

Мопед в умелых руках.
Размер:2.83МВ
Тип:архив rar
Описание:
Все статьи из журнала «Мото» про мокики (формат djvu)
Скачать книгу

Всё, что можно сделать с мопедом.
Размер:2.83МВ
Тип:архив rar
Описание:
Статьи про то, что можно сделать с мопедом.
Скачать книгу

М.Е.Маркович: Мотовелосипедные двигатели.
Размер:3.37МВ
Тип: архив rar
Описание:
Книга про мотовелосипедные двигатели, мне понравилась. (формат djvu)
Скачать книгу

Мотовелосипедные двигатели (1957 г. выпуска).
Размер:3.28МВ
Тип: архив rar
Описание:
Книга по уходу, устройству и ремонту двигателя Д4. (формат pdf)
Скачать книгу

Мотовелосипедные двигатели (1958 г. выпуска).
Размер:1.34МВ
Тип:архив rar
Описание:
Измененная книга поуходу, устройству и ремонту двигателя Д4. (формат pdf)
Скачать книгу

Расчёт резонатора.
Размер:0.03МВ
Тип: архив rar
Описание:
Программы для расчета резонатора для мопеда. (формат exe)
Скачать книгу

Смастери и сядь за руль.
Размер: 4.11МВ
Тип: архив rar
Описание:
Очень хорошая книга по САМОконструированию и эксплуатации мокиков, машин, мопедов. (формат djvu)
Скачать книгу

«Карпаты» Карбюратор и фильтр.
Размер:0.19МВ
Тип: архив rar
Описание:
Устройство карбюратора и воздушного фильтра мокика «Карпаты». (формат jpg)
Скачать книгу

Источник

МОИ ГАВРИК (китаиская мопедка GVALIOR 110)

Если конечно такие будут)))

водитель улыбался, денежка капала))))

думаете все закончилось? ну конечно день изначально начался на аис значит и закончица он также должен был каким ни будь тотальным ПИСДЕТСОМ(АХТУНГОМ,ХРЕНЬЮ,НЕ ХОРОШО)

в общем ПОНЯТЬ И ПРОСТИТЬ)))

Сделал. Едем дальше.

И ВОТ ОН ВТОРОЙ-водитель тормозит говорит чето брякает в кузове

ДЕЙСТВИТЕЛЬНО! ЧТО БЫ ЭТО МОГЛО БЫТЬ. ВЕДЬ ТАМ КРОМЕ МОТИКА НЕТ НИЧЕГО.

упал мотик,сломалась боковая пластиковая хрань типо бардачок(((

задергался второй глаз))) ладно, вздохнули глубоко, держись Андрюха осталось 10 км, ПОЕХАЛИ!

О! ГОСПОДИ МЫ ПРИЕХАЛИ ДОМОЙ.

отдал я водителю в 2 раза больше, да и фиг с ним.

ДУМАЕТЕ ВСЁЁ.

ХАХАХА, НАИВНЫЕ!!

ДЕНЬ ТО ЕЩЕ НЕ ЗАКОНЧИЛСЯ БЫЛ ВЕЧЕР ПОЗДНИЙ.

Закатил в гараж, вспомнил про доки я помню, что он мне их в руки дал, а дальше не помню, КАПЕЦ!

Вытряс сумку с которой ездил перерыл гараж мож где выпали, обошёл место где катил, нету.

ЭТО ПОЛНЫЙ АБЗАЦ! БЛАГО В 2012 ЗА МОПЕДКИ НЕ СПРАШИВАЛИ, ДА И ФИГ С НИМИ ПОДУМАЛ Я.

НАСТУПИЛ 2015 год

У нас ввели права на мопеды. Ладно штраф от 5 до 15 тысяч дак еще и без доков не отдадут мопедку.

МЫ С ЖИНКОИ ЧЕТ ПРИУНЫЛИ.БЕЗ МОПЕЛКИ ВСЕ ЭТИМ ЛЕТОМ БЫЛО СЕРЫМ И НЕ ВЗРАЧНЫМ

Второй раз, когда я решил прокатиться до центра в очень жаркую погоду.

Было очень лень идти, а особенно не хотелось трястись в набитом автобусе.

НЕ ПРОКАТИЛО тормознул меня инспектор и влепил мне 5 косарей, благо мотик отдал.

ПОСТАВИЛ МОТИК В ГАРАЖ (((((((

Серое лето подходило к концу я выставил объявление о продаже квартиры в вк

да да это был я и мои доки с ним проездили все это время под какой то железякой в кузове УРААА теперь мотик не забирут,но все равно ездить нельзя и это печально(((

ЕЩЕ ОДНА ХРЕНЬ у нас не учат на категорию «А» самый ближайший город с обучением на эту категорию за 100 км

в общем вот такой МАААААЛЕНЬКИИ ПОСТИК.)))

Источник

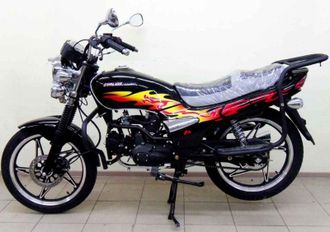

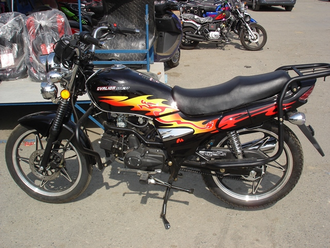

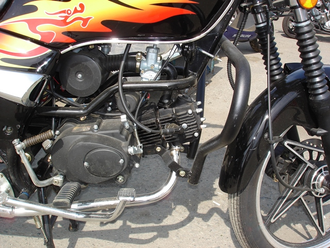

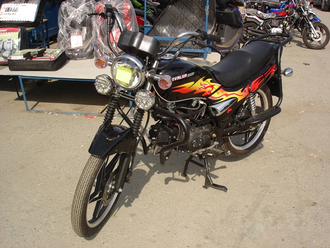

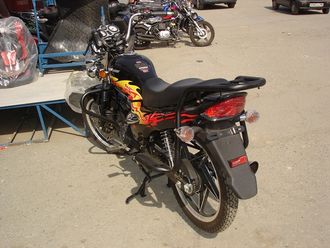

Мопед GVALIOR STREET

Вступай в нашу группу В Контакте

Вступай в нашу группу В Контакте

Технические характеристики Мопеда GVALIOR STREET

Если Вы хотите получить консультацию по ремонту и обслуживанию Мопед GVALIOR STREET

обратитесь в нашу мастерскую. Механики BIKE18.RU имеют опыт по сборке и содержанию Мопед GVALIOR STREET.

Звоните +7 922 517-31-43 или пишите на почту moto@bike18.ru

Источник

Мопед gvalior руководство по эксплуатации

На панели приборов (рис. 1) находятся:

рис. 1

Кроме того, на панели может находиться индикатор ближнего и дальнего света.

Панель приборов имеет подсветку, которая включается в зависимости от модели при заведенном двигателе переключателем на три положения: лвыключено╗, лподсветка╗, лсвет╗, или просто при включенном двигателе (переключатель отсутствует).

Спидометр подключен через тросик к переднему колесу.

Индикатор наличия масла (5) загорается, если заканчивается моторное масло.

К ручкам и кнопкам управления (рис. 2) относятся:

Рис. 2

Левая ручка приводит в действие тормоз заднего колеса, а правая Ц тормоз переднего колеса. Кроме того, кнопка стартера срабатывает только при нажатии левой или правой ручки тормоза при положении ключа зажигания в положении л ON ╗.

Переключатель ближнего-дальнего света управляет светом фары, которая включается в зависимости от модели или просто после запуска двигателя, если отсутствует трехпозиционный переключатель света (по правилам дорожного движения необходимо включать фары даже в дневное время), или включением трехпозиционного переключателя света в крайнее левое положение при заведенном двигателе. При включенном дальнем свете на панели приборов включается индикатор дальнего света.

Переключатель указателя поворотов имеет три положения: левый поворот, правый поворот и нейтральное положение. Чтобы перейти из включенного состояния в нейтральное, достаточно просто нажать на кнопку.

Ручка акселератора через тросик управляет одновременно воздушной заслонкой карбюратора и рычагом подачи масла в масляном насосе, согласуя подачу масла в соответствии с расходом топлива в нужной пропорции.

Замок зажигания.

Замок зажигания имеет 3 положения:

В положение л ON ╗ начинает работать все элекрооборудование и кроме того, ключ блокируется в замке зажигания от случайного выпадения.
В положении л OFF ╗ электрооборудование отключается, глушится двигатель.
В положении л LOCK ╗ защелкивается механическое противоугонное устройство, блокирующее поворот руля.
В положении л OFF ╗ и л LOCK ╗ ключ вынимается из замка зажигания.

Запуск двигателя и начало движения.

Запустить двигатель можно двумя способами: с помощью стартера и с помощью кик-стартинга.

В первом случае необходимо повернуть ключ в замке зажигания в положение лО N ╗, нажать на одну из тормозных ручек, желательно левую) и нажать на кнопку стартера.

Во втором случае поставить мокик на подножку, повернуть ключ зажигания в положение л ON ╗, с помощью кик-стартинга запустить двигатель (рис. 3).

рис. 3

При запуске двигателя необходимо учитывать, что вращательный момент от двигателя к заднему колесу передается через вариатор и автоматическое сцепление, которое включается при больших оборотах. И, если по какой-то причине начальные обороты двигателя при его запуске будут велики, возникает опасность самопроизвольного движения мокика. Вот почему необходимо ставить мокик на подножку при втором способе запуска. А в первом случае предусмотрена блокировка кнопки стартера тормозной ручкой.

рис. 4

рис. 5

Техническая эксплуатация.

При эксплуатации необходимо учитывать следующие моменты:

От качества воздушного фильтра зависит долговечность поршневой группы, поэтому, открутив винты (рис. 6), сняв поролоновый фильтр (рис. 7), при необходимости промыть в бензине и поставить на место.

рис. 6

рис. 7

При этом особенно тщательно проверить, нет ли порывов в самом фильтре и как плотно прилегает фильтр на своем посадочном месте. Работа поршневой группы, а также подшипников двигателя зависит от поступления масла, смешиваемого с топливом в карбюраторе. Загорание индикатора наличие масла на панели приборов указывает на то, что необходимо долить масло в специальный бачок. Кроме того, необходимо контролировать состояние рычага в масляном насосе (его расположение таково, что велика вероятность загрязнения дорожной пылью, смешанной с парами масла, что приводит к залипанию рычага в режиме максимальной подачи масла, а это приводит к переобогащению маслом топливной смеси, к плохому сгоранию, задымленности и другим негативным последствиям.

Наличие масла в масляном баке еще не означает, что с поступлением масла все в порядке. Если по какой-тот причине образовалась воздушная или грязевая пробка в шлангах подачи масла, то лубить╗ поршневую группу можно в считанные минуты. Такая опасность возникает особенно при длительном простое мокика.

Для контроля и замены трансмиссионного масла в редукторе имеются сливная (рис. 8) и заливная пробки (рис. 9). Масло заливается до уровня заливной пробки.

рис. 8

рис. 9

Необходимо также следить за воздушным шлангом, соединяющим картер редуктора с корпусом воздушного фильтра. Если по какой-то причине шланг выскочил из корпуса воздушного фильтра, то есть опасность попадания в картер пыли или воды.

Тормозная система.

Задние тормоза барабанного типа включаются левой тормозной ручкой, регулируются специальной гайкой под профиль (рис. 10).

рис. 10

рис. 11

По положению этой гайки можно судить о степени износа тормозной колодки. Кроме того, для удобства предусмотрена блокировка заднего тормоза. Для этого нужно нажать левый тормоз и заблокировать его рычагом (рис. 11)

рис. 12

Краткие технические характеристики мопедов производства Японии фирм Honda, Suzuki.

Все современные мопеды оснащены вариатором (механизм, который под нагрузкой либо расширяется либо сужается тем самым изменяя передаточное число). Привод от двигателя к вариатору осуществляется ременной передачей.

Тормоза- задние барабанные, передние могут быть как дисковые так и барабанные.

На всех мопедах установлен электростартер.

При эксплуатации следует особое внимание уделять качеству воздушного фильтра, т.к. при его износе частицы фильтра и дорожная пыль попадает в карбюратор, вызывая тем самым засорение жиклеров, а пыль работает как абразив между поршнем и цилиндром, что приводит к их повышенному износу.

Основные поломки при эксплуатации:

1. Засорение карбюратора.

2.Износ цилиндро-поршневой группы (при правильной эксплуатации мопед б/у без пробега по России ходит два года, после чего падает мощность двигателя и требуется замена ЦПГ).

Остальные механизмы практически не требуют ремонта.

ТЕХНИЧЕСКИЕ ДАННЫЕ НЕКОТОРЫХ МОДЕЛЕЙ

Все мопеды с объемом двигателя 49сс.

2. DIO AF 18 6.4 /6500, М-59 кг, 1990г

3. DIO AF 27 6.8 /6500, М-бЗ кг, с1992 по н.в.

5. DIO AF 34 7 /6500, М= 69 кг, с1994 по н.в.

7.ТАКТ AF 16 5.8/6500,М=60 кг, 1990 г.

8.ТАКТ AF 24 6.4/6500.М-62 кг, 1992 г.

9.ТАКТАР306.1/6500,М=69 кг, с 1994 по 1998г.

10. PAL NEW 4.5/6500, М- 51 кг, с 1992 по н.в.

11. LEAD AF 20 (50 СС) и LEAD HF 05 (90 СС) 6/6500, М=б8 кг и 8.2/6500, М = 78 кг соответственно. Оба с 1992 по н.в. Оба с дисковым тормозом.

1. SEPIA 6.5/6500, М-63 кг, с1990 по н.в.

2. SEPIA ZZ 7/6500, М-65 кг, с1990 по н.в. (диск. торм., спойлер)

3. SEPIA NEW 7/7000, М=б7 кг, с 1993 по н.в.

4. SEPIA ZZ NEW 7.5/7000, М=б9 кг, с 1993 по н.в.( диск. торм., спойлер)

7. ADDRESS V 6.7/7000, М=67 кг, с 1993 по н.в.

8. ADDRESS V 100 (100 СС) 9/7000, М=75 кг, с 1993 по н.в.

Повышение мощности на мопедах достигается за счет установки тюнингового зажигания и за счет увеличения площади впускных и выпускных окон.

На всех моделях под сиденьем находится багажник большой емкости достаточный для вмещения гермошлема.

Возможные причины поломок и способы их устранения:

1. Мопед не заводится.

1.1. Отсутствует искра либо она слабая (очень редко)

1.1.1. Заменить свечу

1.1.3. Перебит или оборван провод в цепи (очень редко)

1.1.4. Неисправен замок зажигания (очень редко)

1.2. Вспышка искры не совпадает с верхнем положением поршня (ВМТ), либо слишком лраннее╗ или лпозднее╗ зажигание

1.3. Бензин не поступает в цилиндр (очень частое явление)

1.3.1. Засорены жиклеры в карбюраторе. Необходимо его снять, промыть в бензине и продуть все жиклеры сжатым воздухом. Необходимо обязательно выкрутить центральный жиклер (он находится в поплавковой камере) и продуть его отдельно. После чистки карбюратора рекомендуется заменить фильтрующий элемент в воздушном фильтре, т. к. засорение карбюратора происходит из-за него.

1.4. Бензин не поступает в карбюратор с бака.

1.4.1. Неисправен вакуумный клапан Ц ремонту не подлежит.

1.4.2. Ржавый бак и ржавчиной забило фильтрующую сетку в баке.

2. Мопед заводится, но очень плохо и обороты двигателя плавают. Причиной могут быть все вышеуказанные причины, а также:

2.1. Износ сальников по коленвалу, за счет чего получается дополнительный подсос воздуха. Они меняются, не половиня двигатель (частое явление на мопедах фирмы SUZUKI ).

3. Мопед заводится, но не тянет.

3.1. Плохая компрессия Ц износ поршневых колец или их пригорание к поршню.

3.1.1. При износе цилиндра или поршня нужно заменить на ремонтные размеры. При полном отсутствии компрессии двигатель может не заводиться.

3.2. Забит глушитель (очень частое явление).

3.2.1. Необходимо снять глушитель, прожечь, затем окунув резко в холодную воду, высыпать из него продукты сгорания и поставить на место. Часто, не зная этого, меняют ЦПГ, хотя надо всего лишь прожечь глушитель.

3.3. Изношен вариаторный ремень или сам вариатор или разгонная муфта. В вариаторе и разгонной муфте изнашиваются пластиковые ролики Ц их следует заменить.

4. Мопед заводится, но слышен звон или шуршание из двигателя.

4.1. Звон вызван износом игольчатых подшипников на пальце поршня или на шейке коленвала.

4.2. Звон вызван дребезжанием экранирующей защиты на колене глушителя (подтянуть болты).

Часто путают п. 4.1. и п. 4.2.

4.3 Шуршание двигателя вызвано износом подшипников из-за попадания воды в картер Ц необходим капитальный ремонт двигателя с заменой подшипников.

5. Мопед не заводится со стартера. Сгорел стартер.

5.1. Неисправно реле тормоза (как известно, напряжение на стартер подается после нажатия переднего или заднего тормоза).

5.2. Сел аккумулятор.

6. Не мигают поворотники.

6.1. Закисло реле поворотов (попробовать постучать по нему, если не поможет Ц заменить).

Источник

Мопед ALPHA

Руководство по эксплуатации мопеда ALPHA

1. Технические характеристики

2. Органы управления и приборы

1- рычаг тормоза переднего колеса, 2 – блок переключателей на руле левый, 3 — блок переключателей на руле правый, 4 –
спидометр, 5 – контрольная лампа дальнего света фары, 6 — рукоятка управления дросселем, 7 – контрольная лампа
нейтральной передачи, 8 – контрольная лампа указателей поворотов, 9 — зеркала заднего вида, 10 — крышка бензобака, 11-
рычаг сцепления.
Рычаг сцепления (рис. 4, поз 11). Нажатием на рычаг разобщается муфта сцепления, в результате чего крутящий момент от
двигателя не передается трансмиссии.
Рычаг тормоза переднего колеса (рис. 4, поз 1). Нажатием на рычаг приводится в действие тормоз переднего колеса, при
этом загорается лампа стоп-сигнала.
Рукоятка управления дросселем (рис. 4, поз 6). Рукоятка управления дросселем используется для регулирования
скорости. Для увеличения скорости рукоятку поворачивают на себя; для уменьшения скорости поворачивают от себя или
отпускают (при этом дроссель переместится под действием пружины в положение, соответствующее работе на холостом
ходу).

Замок зажигания

Замок имеет следующие положения ключа:
— все потребители тока выключены. Запуск двигателя невозможен, ключ можно
вставить или вынуть из замка.

— включены цепи зажигания, электростартера, освещения, стоп-сигнала,
указателей поворотов. Возможен запуск двигателя, ключ нельзя вынуть из замка.

Внимание! Осветительные приборы мопеда работают только при запущенном
двигателе.

Замок блокировки рулевого управления

Чтобы заблокировать
рулевое управление, поверните руль до упора влево, вставьте ключ в замочную
скважину, поверните ключ на 180 градусов по часовой стрелке и выньте его. Чтобы
разблокировать рулевое управление, проделайте операцию в обратном порядке

Внимание! Оставляя мопед, проверьте, заблокирован ли руль. Если руль трудно
закрыть, слегка покачайте его из стороны в сторону

Блок переключателей на руле левый

Переключатель указателей поворотов. Переключатель
указателей поворотов используется для включения и выключения указателей
поворотов. Для включения указателей сдвиньте рычажок вправо или влево от среднего
положения. При этом начнут мигать указатели поворотов и лампа-индикатор на панели
приборов. Для прекращения работы указателей поворотов верните рычажок в среднее
положение.
Внимание! Выключайте указатели поворотов, когда отпадает необходимость в их работе, чтобы не вводить в заблуждение других участников движения.

Кнопка звукового сигнала. В случае необходимости подачи звукового сигнала нажмите на кнопку.

Переключатель света фар имеет два фиксированных положения:
ближний свет, дальний свет

Блок переключателей на руле правый

Выключатель световых приборов имеет три фиксированных положения:

Осветительные приборы выключены включены освещение панели приборов, передний габаритный огонь, задний фонарь

включены фара, освещение панели приборов, задний фонарь.

Внимание! Осветительные приборы мопеда работают только при запущенном двигателе.

Кнопка электростартера служит для запуска двигателя.
Внимание! Запуск двигателя невозможен при откинутом боковом упоре.

Поверните ключ зажигания в положение , включите нейтральную передачу и нажмите кнопку электростартера. Сразу
после запуска двигателя отпустите кнопку.

Внимание! Кнопку электростартера при запуске двигателя, удерживайте нажатой не более 4-5сек. Если двигатель не
запустился, сделайте паузу 10-15сек. и повторите попытку.
Не нажимайте кнопку электростартера при запущенном двигателе, т.к. это приведет к поломке электростартера.

Стоп-двигатель (рис.8 поз.3) имеет два фиксированных положения:

— система зажигания выключена; запуск двигателя невозможен, состояние других электрических цепей мопеда
зависит от положения ключа в замке зажигания.

— система зажигания включена; двигатель можно запустить.

Спидометр показывает скорость движения мопеда (в километрах в час).

Одометр показывает пробег мотоцикла в километрах от начала эксплуатации.

Контрольная лампа дальнего света фары указывает на включение дальнего света.

Контрольная лампа указателей поворотов указывает на включение указателей поворотов

Цифровой индикатор включенной передачи показывает, на какой передаче движется мопед.

Тахометр показывает скорость вращения коленчатого вала двигателя (в оборотах в минуту).
Внимание! Красная зона тахометра предупреждает о том, что двигатель работает на чрезмерных оборотах. Превышение максимально рекомендованных оборотов может вызвать серьёзное повреждение двигателя.

Крышка бензобака

Для открывания бензобака сдвиньте за выступ защитный колпак замка крышки, вставьте ключ
зажигания в скважину замка и поверните его по часовой стрелке на четверть оборота. Извлеките крышку бензобака из заливной горловины. После заправки, удерживая ключ повернутым по часовой стрелке до упора, установите крышку на место меткой вперед, плотно прижмите ее к горловине бензобака, заприте крышку бензобака поворотом ключа против часовой стрелки и закройте замок защитным колпаком.

Топливный кран имеет три положения:

-закрыт; топливо не поступает из бака в карбюратор. Используется во время стоянки

-открыт; топливо поступает из бака в карбюратор

– открыта резервная емкость топливного бака, топливо поступает из бака в карбюратор. Необходимо как можно быстрее заправить бак. После заправки переведите топливный кран в положение

Рычажок топливного корректора имеет два фиксированных положения:

Флажок рычажка внизу – воздушная заслонка открыта, применяется для запуска
и работы прогретого двигателя;
Флажок рычажка вверху – воздушная заслонка закрыта, применяется для
запуска холодного двигателя и на начальной стадии прогрева.
Педаль переключения передач

Расположена рядом с левой подножкой водителя. Для включения нейтральной передачи последовательно нажимайте на педаль переключения носком ноги вверх до упора; нейтральное положение является крайним. На щитке приборов появляются цифры
соответствующие выбранной передачи. При включении нейтральной передачи загорается ноль. Включение первой, второй, третьей и четвертой передач осуществляется последовательным нажатием на педаль переключения носком ноги вниз, а переключение с высшей передачи на низшую производится в обратном направлении.

Внимание! Будьте внимательны при переключении передач, выбирайте передачу, соответствующую скорости движения мотоцикла.

Педаль кик-стартера.

Для пуска двигателя включите нейтральную передачу, откиньте лапку педали кик-стартера, энергично нажмите на нее ногой вниз. После пуска двигателя возвратите лапку педали кик-стартера в исходное положение.

Внимание! Не забывайте возвращать лапку педали кик-стартера в исходное положение во избежание травм.

Боковой упор.

Для того чтобы использовать боковой упор, отведите его ногой в сторону до конца. При этом
сработает датчик, блокирующий работу двигателя при откинутом боковом упоре. Приступая к запуску двигателя возвратите
боковой упор в исходное положение.
Перед началом движения убедитесь в том, что боковой упор вернулся в исходное положение.

Внимание! Во избежание падений мопеда устанавливайте его на боковой упор на ровной твердой поверхности.

3. Заправка мопеда топливом

Внимание! Заправку мопеда проводите при заглушенном двигателе.

Установите мопед на боковой упор и откройте крышку бензобака. Залейте в бак бензин с октановым числом не ниже 90.
Уровень топлива в баке заправленного мопеда не должен превышать нижней поверхности крышки бензобака, т.е. должен
быть ниже кромки горловины бензобака на 4-5 см.

Внимание! Не допускайте розлива топлива во время заправки. Не переполняйте бак выше указанного уровня.

4. Осмотр перед поездкой

Перед поездкой на мопеде контролируйте его техническое состояние. Особое внимание обращайте на исправность деталей,
узлов и систем, влияющих на безопасность движения.

5. Запуск двигателя

Внимание! Не запускайте двигатель в закрытом помещении, т. к. выхлопные газы токсичны и могут вызвать тяжелое
отравление!
Внимание! Запуск двигателя при откинутом боковом упоре невозможен

Перед запуском двигателя вы должны проверить количество топлива в бензобаке и уровень моторного масла в картере
двигателя.

Включите нейтральную передачу. Убедитесь, что боковой упор убран. Перед запуском холодного двигателя поверните
рычажок топливного корректора вверх, затем вставьте ключ в замок зажигания, поверните его по часовой стрелке в
положение и, убедившись, что контрольная лампа нейтральной передачи горит, нажмите на кнопку пуска двигателя
(электростартера) .

Внимание! Отпустите кнопку пуска, как только двигатель запустился. Не удерживайте ее нажатой непрерывно более 4-5сек.

Прогрейте двигатель до тех пор, пока он не будет устойчиво работать на холостых оборотах и быстро, без «провалов»
набирать обороты при повороте рукоятки управления дросселем. В процессе прогрева переведите рычажок топливного
корректора в нижнее положение.
Если двигатель не запустился, сделайте паузу 10-15сек., прежде, чем повторить попытку. После 3-х — 4-х попыток,
попробуйте запустить его с помощью кик-стартера.
Запуск прогретого двигателя осуществляется без принудительного обогащения топливной смеси посредством топливного
корректора. Если при нажатии на кнопку пуска прогретый двигатель не запустился в течение 2-3 сек., поверните рукоятку
управления дросселем на 1/8 – 1 /4 хода.
В случае невозможности запуска двигателя с помощью электростартера (например, при разряженной аккумуляторной
батарее), запустите двигатель, используя педаль кик-стартера. Процедура запуска с помощью кик-стартера аналогична
запуску электростартером.

6. Основы управления мопедом

6.1. Начало движения. Переключение передач.
Запустите и прогрейте двигатель согласно п.8 «Запуск двигателя». Держась за рукоятки руля двумя руками, сядьте на
седло. Опираясь правой ногой о поверхность дорожного полотна, поставьте левую ногу на подножку водителя.

Внимание! Прежде чем начать движение, убедитесь, что не создадите помех другим участникам дорожного движения и
включите левый указатель поворота.

Нажмите левой рукой на рычаг сцепления и включите первую передачу, плавно, но энергично нажав левой ногой на педаль
переключения передач вниз. Поворачивая рукоятку управления дросселем на себя, плавно отпуская рычаг сцепления,
начинайте движение и постепенно набирайте скорость.

Внимание! Резкий поворот рукоятки управления дросселем может служить причиной рывка, пробуксовки и даже переворота
мопеда. Будьте особенно осторожны при начале движения и разгоне на мокрой, скользкой дороге.

Набрав достаточную скорость, одновременно повернув рукоятку управления дросселем от себя и энергично нажав на рычаг
сцепления, включите вторую передачу, нажав носком ноги на переднее плечо педали переключения передач вверх (или на
заднее плечо педали пяткой — вниз). В процессе дальнейшего набора скорости последовательно переключайте передачи
аналогичным образом, вплоть до высшей, 4-й передачи. Номер включенной передачи высвечивается соответствующим
индикатором на панели приборов. Переключение с высшей передачи на низшую осуществляется в противоположном
направлении.
Внимание! Будьте внимательны при переключении передач, выбирайте передачу, соответствующую скорости движения
мопеда.

6.2. Регулировка скорости
Скорость мопеда регулируется поворотом рукоятки управления дросселем: поворот на себя – ускорение (вращать медленно), поворот от себя (или отпускание)– замедление.

Внимание! Избегайте резких манипуляций с рукояткой управления дросселем, особенно при прохождении поворотов и при
движении по скользкой дороге.

6.3.Торможение
Во избежание возникновения аварийных ситуаций, связанных с резким торможением, заблаговременно снижайте скорость
при приближении к препятствию или месту остановки. Рекомендуется осуществлять торможение посредством совместного

использования переднего и заднего тормозов. Для торможения поверните рукоятку управления дросселем от себя до упора
и нажмите на рычаг переднего тормоза и педаль заднего тормоза, соизмеряя усилие нажатия с необходимым темпом
замедления мопеда. Помните, что резкое торможение может привести к блокировке колес, заносу и падению мопеда.

Внимание! Будьте особенно осторожны при движении по мокрой, скользкой дороге, так как в этом случае резко возрастает
тормозной путь и вероятность возникновения заноса из-за ухудшения сцепления шин мопеда с дорожным полотном. Кроме
того, снижается эффективность тормозов из-за увлажнения тормозных колодок.

Внимание! Не выключайте зажигание во время движения мопеда, т.к. в этом случае произойдет размыкание электрических
цепей, что может привести к аварии.

Поставьте мопед на боковой упор. Убедитесь, что не создаете помехи движению транспорта.
Заприте замок руля для предотвращения возможной кражи.

Внимание! Не оставляйте мопед на склоне или рыхлой поверхности; он может упасть.

7. Обкатка мопеда

Надежность, безотказная и долговечная работа мопеда зависят от начального периода эксплуатации. Во время обкатки
происходит приработка рабочих поверхностей деталей и узлов.
Продолжительность обкатки мопеда установлена – 1500 км. При обкатке выполняйте следующие требования: необходимо
менять число оборотов двигателя и не давать работать двигателю на постоянной скорости длительное время, не
перегружать двигатель, избегать езды по тяжелым дорогам.

Рекомендуемые пределы по открытию дроссельной заслонки двигателя и максимальной скорости движения в период
обкатки:

Внимание! Вовремя выполненное техническое обслуживание обеспечит оптимальную работоспособность двигателя.

8. Техническое обслуживание

Периодичность технического обслуживания в гарантийный и послегарантийный период.

Техническое обслуживание мопеда выполняйте в соответствии с таблице

Внимание! После завершения периода обкатки и прохождения ТО-1, ТО-2, и ТО-3 в дальнейшем рекомендуем выполнять
работы в объеме ТО-3 с интервалом пробега 2000 км.

Если ваш мопед эксплуатируется в тяжелых условиях (длительная работа на полной мощности или эксплуатация на
пыльных дорогах), некоторые виды обслуживания, для повышения надежности работы, следует выполнять чаще.

8.1. Аккумулятор
Двигатель мопеда оснащен электронной бесконтактной системой зажигания, для функционирования которой не требуется
внешний источник питания, т.е. двигатель можно запустить при разряженном аккумуляторе и даже без него. Однако для
нормальной работы приборов светотехники и сигнализации необходимо наличие заряженного аккумулятора, который
расположен под правой декоративной крышкой. Для обеспечения доступа к аккумулятору выверните крепежный болт,
распложенный на верхней стенке крышки, и, не допуская чрезмерных изгибающих усилий, аккуратно снимите крышку.
Уход за аккумулятором заключается в поддержании в норме уровня электролита (между верхней и нижней метками на
боковой стенке корпуса) и плотности электролита, которая должна составлять 1,25…1,27 г/см3 при полном заряде
аккумулятора. Номинальное напряжение аккумулятора 12 В., емкость – 4 А.ч. При напряжении менее 11,5 В запуск двигателя
рекомендуется осуществлять кик-стартером.

Внимание! Не допускайте длительного хранения аккумулятора в разряженном состоянии, т.к. это резко снижает срок его
службы и может привести к преждевременному выходу его из строя.

В случае длительного перерыва в эксплуатации мотоцикла отключайте клемму «-» от бортовой сети и периодически
подзаряжайте аккумулятор постоянным током не более 0,5А.

8.2. Предохранитель
Плавкий предохранитель защищает электрическую схему от короткого замыкания. Он установлен в капсулу, расположенную
рядом с аккумулятором. При отсутствии напряжения в электрической сети проверьте исправность предохранителя. Если
предохранитель вышел из строя, замените его на аналогичный (ток 10А). Следите за чистотой контактных поверхностей
предохранителя.

8.3. Свеча зажигания
Внимание! Во время работы двигателя свеча и другие его части нагреваются до высоких температур, поэтому, во
избежание получения ожогов, дайте двигателю охладиться, прежде чем приступить к демонтажу свечи.

Заменяйте свечу только на идентичную установленной на двигателе Вашего мопеда или аналогичную ей по
характеристикам, напр. NGK C7HSA или NGK CR7HSA

Внимание! При демонтаже свечи не допускайте попадания грязи и посторонних предметов через свечное отверстие внутрь
цилиндра.

Очистку свечи от нагара производите после пробега первых 500, 1500, 3000км, и далее с интервалом 2000км. Для этого
выверните ее из свечного отверстия головки цилиндра, очистите от твердых частиц нагара и промойте растворителем или
чистым бензином. Прежде, чем установить свечу на место проконтролируйте зазор между ее электродами, который должен
составлять 0,6..0,8 мм. Регулировку зазора осуществляйте подгибанием бокового электрода.

8.4. Моторное масло

Проверка уровня масла в картере двигателя.
На горизонтальной площадке установите мопед таким образом, чтобы плоскость вращения его колес находилась в вертикальном положении. Выверните щуп, расположенный с правой стороны картера двигателя (рис.13, поз.1). Масло должно быть на уровне между нижней и верхней метками щупа. При необходимости, долейте масло для четырехтактных двигателей API SE,SF вязкостью SAE 15W40.
Внимание! Используйте только специальное масло для четырехтактных двигателей. Не смешивайте масла различных типов.

Периодичность замены моторного масла – в соответствии с таблицей «Техническое обслуживание».

Внимание! Не допускайте эксплуатации мопеда с недостаточным уровнем масла в двигателе, т. к. это приведет к выходу его из строя. Своевременно осуществляйте замену масла – от этого зависит надежность и долговечность двигателя Вашего мопеда.

Замена моторного масла.

Внимание! Сливая масло из прогретого двигателя, соблюдайте осторожность, т.к. оно имеет высокую температуру.

Запустите и прогрейте двигатель в течение 4-5мин. Осторожно вывернув щуп и пробку сливного отверстия, слейте масло из картера двигателя в емкость для использованного масла. Установите на место и затяните пробку сливного отверстия и залейте в картер двигателя 0,9л моторного масла для четырехтактных двигателей API SE,SF вязкостью SAE 15W40, Через 20-30сек.
проверьте уровень масла в картере двигателя посредством щупа.

8.5. Регулировка сцепления

Вращением регулировочных гаек установите резьбовой наконечник оболочки троса сцепления в такое положение, при котором свободный ход на конце рычага привода сцепления составляет 1,5-2мм. При этом свободный ход на конце рычага выжима сцепления (на левой стороне руля) должен составлять 10 – 15мм. По окончании процедуры регулировки сцепления проверьте затяжку регулировочных гаек.

8.6. Тормоза

Интенсивность износа фрикционных накладок тормозных колодок, а значит необходимость регулировки механизмов привода
тормозов напрямую зависят от состояния дорожного покрытия и стиля вождения. При эксплуатации мотоцикла на грунтовых,
пыльных или грязных дорогах, в условиях холмистой местности, а также при частых интенсивных торможениях накладки
тормозных колодок изнашиваются значительно быстрее, чем в нормальных условиях, что влечет необходимость более
частой регулировки тормозов и замены тормозных колодок.

Внимание! Регулярно контролируйте состояние фрикционных накладок тормозных колодок. Если толщина накладки на
каком-либо ее участке составляет менее 1,5 мм – замените тормозную колодку.

Обслуживание и регулировка переднего тормоза

Вращая регулировочную гайку, отрегулируйте длину троса таким образом, чтобы свободный ход, измеренный на конце рычага переднего тормоза, составлял 8-15мм. При отпущенном рычаге колесо должно вращаться свободно, без задевания тормозных колодок о тормозной барабан колеса. По окончании регулировки убедитесь в том, что регулировочная гайка вогнутым торцом плотно прилегает к цилиндрической поверхности штифта

Обслуживание и регулировка заднего тормоза

Вращая регулировочную гайку, отрегулируйте длину троса таким образом, чтобы свободный ход, измеренный на конце педали заднего тормоза, составлял 20-30 мм. При отпущенной педали колесо должно вращаться свободно, без задевания тормозных
колодок о тормозной барабан колеса. По окончании регулировки убедитесь в том, что регулировочная гайка вогнутым торцом плотно прилегает к цилиндрической поверхности штифта.

8.7. Смазка и регулировка натяжения цепи

Ресурс цепи зависит от ее своевременного обслуживания, которое сводится к периодической регулировке и смазке.

Внимание! Применяйте специальную смазку для приводных цепей. Применение моторного масла и других смазочных материалов приводит к значительному сокращению срока службы цепи.

Цепь привода заднего колеса мопеда защищена от загрязнения кожухом. Для контроля натяжения цепи и нанесения смазки в левой нижней части кожуха имеется отверстие, закрытое пластмассовой заглушкой. Извлеките заглушку и проверьте вертикальное перемещение нижней ветви цепи. Оно должно составлять 15-20 мм. Регулировку натяжения цепи производите в следующей последовательности:
1. ослабьте гайку оси колеса
2. равномерно вращая гайки растяжек, отрегулируйте необходимое натяжение цепи.
3. затяните гайку оси.

Переднее и заднее колеса после регулировки должны находиться в одной плоскости.

Внимание! После регулировки натяжения цепи обязательно произведите регулировку тормоза заднего колеса.

При достижении предела регулировки необходимо заменить цепь на новую. Для увеличения срока службы цепи заменяйте
ее вместе с ведущей и ведомой звездами.

8.8. Топливный шланг

Регулярно контролируйте состояние топливного шланга. При обнаружении трещин, надрывов или других дефектов, а также в
случае потери эластичности замените шланг новым. Срок службы топливного шланга четыре года.

8.9 Воздушный фильтр

Обслуживание воздушного фильтра заключается в периодической очистке фильтра или замена. Очистка должна производится через каждые 1000 км пробега, а при использовании мопеда в запыленной местности, каждфе 500 км пробега!
Внимание! При мойке мопеда избегайте попадания воды в воздушный фильтр.
На данном мопеда применяется воздушный фильтр сухого типа. Сам фильтрующий элемент изготовлен из специальной бумаги.
Со временем фильтрующий элемент засоряется, в нем оседает много пыли. Поэтому снижается его пропускная способность. То есть в карбюратор попадает меньше воздуха, тем самым сбиваются его настройки. Поэтому необходимо периодически производить чистку или замену фильтрующего элемента воздушного фильтра. Производитель рекомендует заменять фильтрующий элемент каждые 5000 км.
Порядок работ по очистке фильтрующего элемента:
1.Отсоединить от карбюратора воздушный патрубок;
2. Открутив винт, снять левую декоративную крышку облицовки мопеда;
3.Извлеч аккумулятор;
4.Сняв винтовые хомуты, крепящие половинки корпуса воздушного фильтра, извлечь фильтрующий элемент воздушного
фильтра;
5. Осмотреть фильтрующий элемент (если заметны повреждения, неплотное прилегания к кроям корпуса фильтра, разрывы,
сквозные отверстия),то фильтрующий элемент подлежит замене;
6.Очилтить и продуть фильтр чистым воздухом;
7.Изнутри протереть корпус тряпкой, смоченной бензином, а затем насухо вытереть хлопчатобумажной тканью (протирать
нужно аккуратно, чтобы не оставалось пыли и ниток, которые могут попасть в карбюратор и забить клапаны или жиклеры );
8. Устанавливать фильтрующий элемент в обратном порядке снятию;

Внимание! Эксплуатация мопеда с поврежденным фильтрующим элементом или без него недопустима, так как приводит к
выходу из строя деталей двигателя. Никогда не запускайте двигатель без фильтрующего элемента.

8.10 Карбюратор

Оптимальные мощностные, топливно-экономические и экологические параметры двигателя в значительной степени зависят от правильной работы карбюратора.

Внимание! Поскольку регулировка карбюратора является достаточно сложной,
требующей большого опыта и соответствующей квалификации операцией,
рекомендуем Вам, при необходимости, доверить ее выполнение специалистам
сервисной станции.

Прежде чем приступить к регулировке карбюратора, убедитесь в том, что фильтрующий элемент воздухофильтра не загрязнен и не имеет дефектов. Регулировку карбюратора начните с проверки свободного хода троса привода дросселя, который должен составлять 0,5-1,0 мм. Для его корректировки ослабьте контргайку упора оболочки троса под рукояткой управления
дросселем, и, вращая регулировочную гайку упора оболочки, установите ее в такое положение, при котором свободный ход
оболочки троса будет составлять 0,5-1,0 мм. Регулировочную гайку упора зафиксируйте контргайкой.

Процедуру регулировки холостого хода начните с прогрева двигателя до рабочей температуры.

Регулировка холостого хода.
Винт 1 регулировки положения дросселя на холостом ходу. Вращением регулировочного винта 1 по часовой стрелке обороты холостого хода увеличиваются; против часовой стрелки — уменьшаются.

Регулировки состава топливной смеси.
В процессе эксплуатации мотоцикла, наибольшее влияние на состав топливной смеси в диапазоне от ј до ѕ подъема
дроссельного золотника оказывает положение дозирующей иглы, доступ к которой обеспечивается после снятия верхней
крышки карбюратора, извлечения из него дроссельного золотника и отделения от него троса газа и возвратной пружины. Для
обеспечения возможности регулировки в верхней части дозирующей иглы предусмотрены пять кольцевых канавок, в одну из
которых устанавливается стопорная шайба. Заводская установка – шайба в средней канавке. Для обогащения топливной
смеси шайбу необходимо установить в канавку, расположенную ниже; для обеднения – выше.

8.11 Шины

Проверьте давление воздуха в шинах (переднее колесо – 175kPa; заднее колесо – 225kPa.), отсутствие повреждений –
трещин, порезов. Измерять давление следует на холодных колесах. Протектор шин должен быть глубиной не менее 1,5 мм.
В случае, если шины пришли в негодность необходимо заменить их на аналогичные, размером: переднее 2.50 — 17, заднее
2.75 — 17.

Внимание! Недостаточное давление в шинах не только ускоряет их износ, но также значительно влияет на устойчивость и
управляемость мотоцикла. Шина с пониженным давлением затрудняет поворот, а с повышенным — сокращает пятно контакта
колеса с дорогой, что может привести на скользкой дороге к заносу и потере контроля над мотоциклом.

9. Процедура консервации

Если мопед длительное время не эксплуатируется (в зимний период или по другой причине), его необходимо законсервировать.

Внимание! Во время длительного хранения рекомендуем Вам закрывать мопед защитным тентом.
