На чем держится дверь машины
Рама, лонжероны, «телик», стойки кузова, «тазик». Разбираем что это такое
Доброго времени суток, наш читатель! Ты в разделе ДНК–АВТО и сегодня мы с тобой поговорим про основные несущие конструкции автомобиля. Для чего они нужны, как выглядят. В одной из следующих статей мы расскажем, на что обратить внимание при осмотре этих элементов. Пристегни ремень, мы начинаем!
Для начала разберемся что такое несущая конструкция автомобиля в двух словах: это «скелет» автомобиля, на который крепятся все остальные детали и системы. Повреждения несущей конструкции могут скрывать за собой последствия серьёзного ДТП. Наиболее часто встречающиеся несущие конструкции автомобиля это рама и несущий кузов.
Различие между рамой и несущим кузовом
Несущий кузов пришел на смену раме, он включает в себя соответственно раму и кузов автомобиля с дополнительными усилениями в необходимых местах. Между ними есть промежуточный этап: несущее основание. В этом случае лонжероны соединены не поперечными балками, а днищем. (Фото 2 в галерее). На нём мы подробно останавливаться не будем.
Как мы видим, в конструкции несущего кузова, появились дополнительные элементы. Давай разберёмся подробнее.
Внутри этих видов существуют свои подвиды, а так же есть смешанные виды. В рамках этой статьи подробнее остановимся на классической лонжеронной раме:
Виды лонжеронных рам. Сегодня мы поговорим только о первом. Фото с сайта https://techautoport.ru
Классическая лонжеронная рама состоит из двух продольных лонжеронов и поперечных балок. Такой тип ещё нередко называют «лестничным» видом рамы. В настоящее время данный вид рамы активно применяется в грузовиках и внедорожниках.
Лонжероны
Лонжероны являются главной силовыми элементами передней части несущего кузова автомобиля.
Устройство несущего кузова авто. Фото с сайта https://kuzov.info
Лонжероны бывают расположены в передней или задней части автомобиля, так и могут проходить по всей длине авто. Выглядят они как прямоугольные трубы.
Телевизор ( Передняя монтажная панель)
Получил своё название из-за прямоугольной формы. Соединяет левую и правую часть кузова, защищает двигатель при ДТП.
Пример передней монтажной панели. Фото с Яндекс.Картинки
Стойки кузова
Вертикальные элементы, которые удерживают крышу и защищают от ударов и в случае переворота машины. Стойки кузова существуют передние (Держат лобовое стекло), боковые стойки ( между дверьми), задние стойки (перетекают в задние крылья, держат заднее стекло). Фотография есть выше.
Тазик (пол багажника)
Пресловутый «тазик». Фото с Яндекс.Картинки
Отдельно от машины-действительно есть сходство, не так ли?)
Прочитав эту статью, ты подкрепил свои знания, а может и узнал что-то новое для себя.
Обязательно подпишись на нас, поставь лайк и ответь в комментариях на вопрос: о чём ты хочешь узнать в следующих статьях?
Не забывай пристегивать ремень. С заботой о твоей безопасности, ДНК–АВТО.
Шумоизоляция дверей и варварский способ закрепить дверные карты.
Итак, сделал шумоизоляцию дверей!
материалы
вибра STP M2 в 2 слоя (на наружной и внутренней филенке дверей), уже была поклеена при установке музыки
шумоизоляция Ultimate soft 8 мм (на 2 двери хватило 1.3х1.0 м, еще осталось нормально))
итак, разбираем дверь, видим:
обезжириваем, начинаем клеить шумку:
вырезаем технологические «отверстия» (у меня получились скорее «дырки» на первый раз. ну ничего, на скорость не влияет)), и подрезаем края по правильной форме вдоль дверной карты.

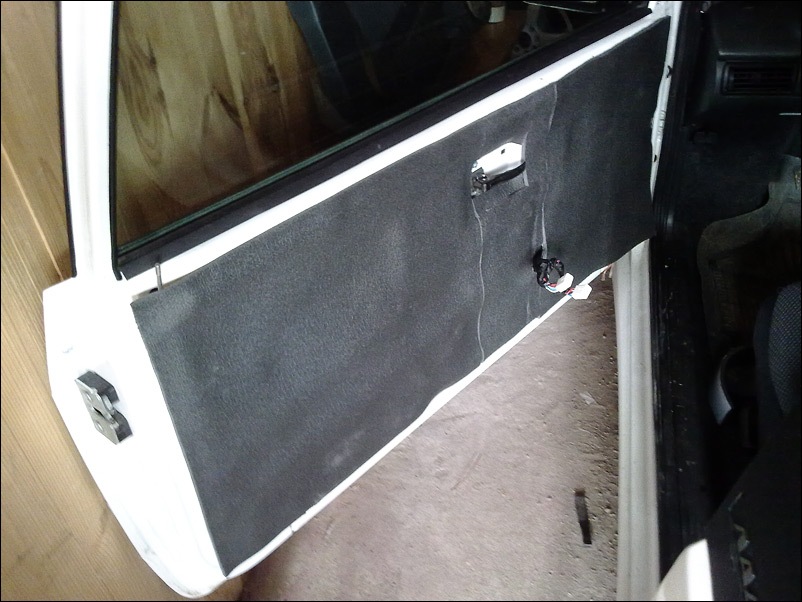

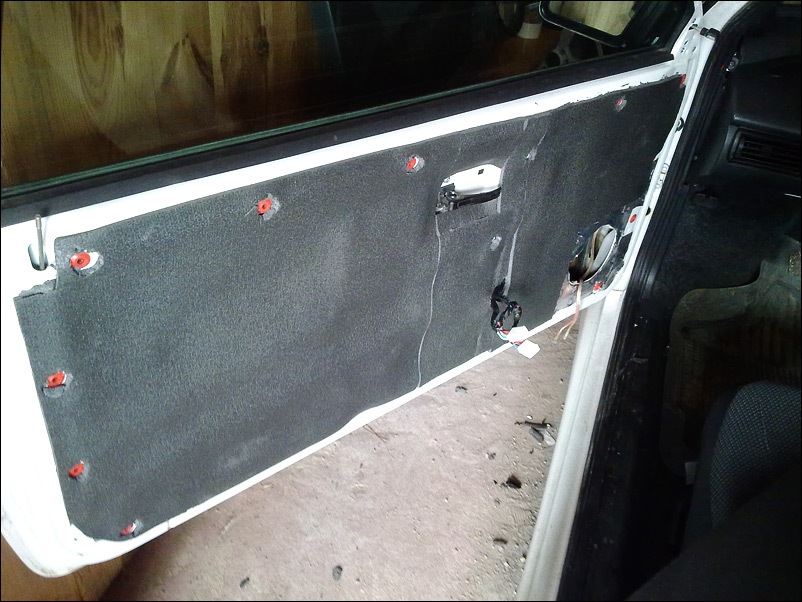

шумка поклеена, теперь надо установить на место карты.
для этого нам помогут вот такие друзья:

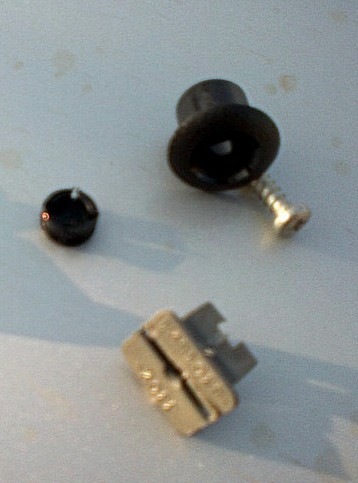

называется это «Пистон воздухозаборника ГАЗЕЛЬ» (крепит жабо на газели).
