На какой угол поворачиваются колеса автомобиля

Почему колеса при повороте руля поворачиваются на разный угол?

Если повернуть руль до упора, выйти из машины и посмотреть на нее спереди, можно заметить, что колеса повернуты под разными углами: одно вывернуто сильнее, чем другое. Но это не неисправность, а наоборот, точный инженерный расчет, который в этом году празднует свой юбилей – ему исполняется ровно 200 лет. Почему рулевое управление так спроектировано, и почему нельзя было бы сделать иначе?

О твет на этот вопрос лежит на поверхности: представьте себе, что автомобиль движется по кругу по часовой стрелке – в этом случае окружность, по которой будет двигаться переднее правое колесо, будет меньше, чем окружность, описываемая левым. Соответственно, при постоянной скорости автомобиля колеса на одной оси будут вращаться с разной скоростью. Если бы колеса были повернуты на одинаковый угол, то внутреннее колесо, стремясь двигаться так же, как наружное, постоянно проскальзывало бы и вызывало проскальзывание наружного – при этом поведение автомобиля в повороте было бы непредсказуемым, а износ шин – катастрофическим. Наглядно это можно видеть на многоосных тележках грузовиков и прицепов: не поворачивающиеся колеса в повороте движутся с проскальзыванием, и шины изнашиваются быстро и неравномерно. Соответственно, для решения этих проблем и обеспечения правильного движения управляемых колес по их траектории они и поворачиваются на разные углы.

Сама проблема проскальзывания внутреннего колеса в повороте была актуальна задолго до массового распространения автомобилей – ведь те же проблемы были и у конных повозок. Собственно, именно на конной повозке рулевое управление, решающее эту проблему, и дебютировало: в 1817 году его изобрел Георг Ланкеншпергер, а в 1918 году запатентовал в Англии его агент Рудольф Аккерман. С тех пор принцип поворота управляющих колес на разные углы в повороте так и называется – принцип Аккермана.

Чтобы обеспечить нужные углы поворота колес, геометрия рулевой трапеции рассчитывается по единой условной схеме. В ней поперечная рулевая тяга короче управляющей оси и смещена за нее, а поворотные рулевые рычаги лежат на линии между осью поворота передних колес и центром задней оси автомобиля. Для того, чтобы проще было понять это сложное на первый взгляд объяснение, достаточно взглянуть на простую схему ниже.

Соответственно, при повороте колес в такой схеме они оказываются повернуты на разные углы – внутреннее поворачивается больше, а наружное меньше. При этом центры окружностей, по которым движутся колеса, совпадают, а радиус окружности для наружного колеса — это фактически радиус разворота автомобиля «от бордюра до бордюра» с поправкой на ширину шины.

Стоит отметить, что изображение выше – схематическое, и рулевое управление автомобиля, разумеется, сложнее, чем то, что изображено на схеме. Однако общая геометрия справедлива для всех «гражданских» автомобилей.

В автоспорте подход может меняться: к примеру, на некоторых гоночных автомобилях ситуация с углами поворота колес может быть даже обратной для компенсации бокового увода колеса в скоростных поворотах, а в дрифте передние колеса стараются сделать параллельными даже в поворотах, чтобы снизить износ передних шин при постоянном движении в управляемом заносе. Но это – крайности, не актуальные для обычных серийных машин.

Кстати, в самом начале мы не зря упомянули не только разные пути, которые проходят в повороте колеса, но и разные скорости их вращения. Для того, чтобы обеспечить возможность вращения колес на одной оси с разными скоростями, как мы уже рассказывали, нужен дифференциал.

Источник

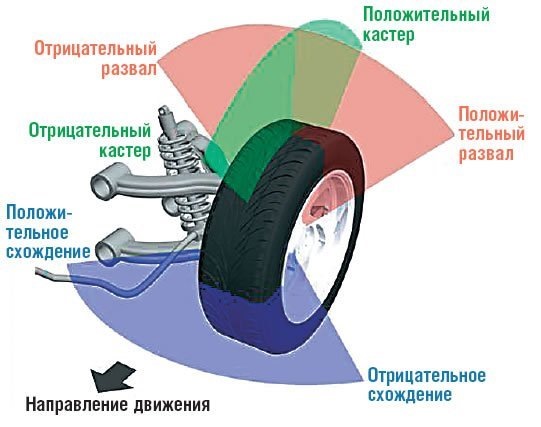

Углы установки колес автомобиля. На что влияют?

Углы установки колес автомобиля. На что влияют?

От правильной регулировки колес автомобиля зависят многие факторы: управляемость автомобиля, срок службы покрышек, расход топлива, а также безопасность самого автомобиля. Так давайте разберемся в углах установки колес автомобиля, на что влияют и для чего нужны.

К рекомендациям фирм-производителей автомобилей по установке колес следует относиться с полной ответственностью. Для каждой модели авто эти рекомендации различны. Эти углы обеспечивают наилучшие показатели устойчивости и управляемости, а также минимальный износ шин конкретной модели автомобиля.

Периодически при эксплуатации авто (через 30 000 км пробега) их полезно контролировать, а если на машине были заменены отдельные элементы подвески и тем более после серьезных ударов по ходовой это просто необходимо делать сразу. В любом случае следует помнить, что регулировка углов развала и схождения управляемых колес является заключительной операцией ремонта подвески, деталей ходовой части и рулевого управления автомобиля.

Какие параметры установки колес на что влияют и для чего нужны.

Максимальный угол поворота колес

Он характеризует максимальный угол, при котором повернется колесо автомобиля при полностью вывернутом руле. И чем меньше этот угол, тем больше точность и плавность управления. Ведь для поворота даже на небольшой угол потребуется лишь малое движение рулем.

Но не стоит забывать, что чем меньше максимальный угол поворота, тем меньше радиус поворота автомобиля. Т.е. развернутся в ограниченном пространстве будет очень тяжело. Вот и приходится производителям искать некую ‘золотую середину’, маневрируя между большим радиусом поворота и точность управления.

Плечо обката

Для автомобилей с задним приводом рекомендуется плечо обката с нулевым или отрицательным значением. Но в практике, из-за конструкции автомобиля, сделать это очень сложно, т.к. механизм не помещается внутрь колеса. Вот и получается в итоге автомобиль с положительным плечом обката, который ведет себя непредсказуемо: руль при проезде по неровностям может вырывать из рук, при проезде поворотов создается ощутимый момент, препятствующий равномерному движению.

Для борьбы с положительным плечом оката, специалисты наклоняли ось поворота в поперечном направлении и делали положительный развал колес. Это хоть и уменьшало плечо обката автомобиля, но плохо сказывалось на управлении автомобилем в повороте.

Угол кастера

Кастер отвечает за динамическую стабилизацию управляемых колес. Если говорить просто, то кастер заставляет автомобиля ехать прямо при отпущенном руле. Т.е. если вы убрали руки с руля, то автомобиль в идеале должен ехать прямо и не куда не отклоняться. Если же на автомобиль действует боковая сила (например, ветер), то кастер должен обеспечивать очень плавный поворот автомобиля в сторону действия силы при отпущенном руле. К тому же, кастер не дает машине опрокинуться.

При повороте колеса, покрышка деформируется под действием боковых сил. И чтобы сохранить максимальное пятно контакта с дорогой, колесо автомобиля тоже наклоняется в сторону поворота. Но везде нужно знать меру, ведь при очень большом кастере, колесо автомобиля будет сильно наклоняться, и утратит тогда сцепление с дорогой.

Поперечный наклон оси поворота

Отвечает за весовую стабилизацию управляемых колес. Суть в том, что в момент отклонения колеса от ‘нейтрали’ передок начинает подниматься. А так как весит он немало, то при отпускании руля под действием силы тяжести система стремится занять исходное положение, соответствующее движению по прямой. Правда, чтобы эта стабилизация работала, нужно сохранить (хоть и небольшое, но нежелательное) положительное плечо обката.

Изначально, поперечный угол наклона оси поворота был применен инженерами для устранения недостатков подвески автомобиля. Он избавлял от таких ‘недугов’ автомобиля как положительный развал колес и положительное плечо обката.

Во многих автомобилях применяется подвеска типа ‘Мак-Ферсон’. Она дает возможность получить отрицательное или нулевое плечо обката. Ведь ось поворота колеса состоит из опоры одного единственного рычага, которой легко можно поместить внутрь колеса. Но и эта подвеска не совершенна, ведь из-за его конструкции сделать угол наклона оси поворота маленьким практически невозможно. В повороте он наклоняет внешнее колесо под невыгодным углом (как у положительного развала), а внутреннее колесо одновременно наклоняется в противоположную сторону.

Схождение колес автомобиля

Но следует помнить, что чрезмерное отклонение схождения автомобиля от нулевого значения увеличит сопротивление качению при прямолинейном движении, в поворотах это будет заметно в меньшей степени.

Развал колес

Развал колес, как и схождение, может быть как отрицательным, так и положительным.

Изменение угла развала колес сказывается на поведении автомобиля на прямой, ведь колеса стоят не перпендикулярно дороге, а значит имеют не максимальное сцепление. Но это сказывается только на заднеприводных автомобилях при трогании с места с пробуксовкой.

Источник

Углы установки автомобильных колёс

Углы установки автомобильных колёс, известные в обиходе как «развал-схождение», влияют на устойчивость автомобиля, его управляемость и износ шин.

Разва́л (англ. Camber) — угол между вертикалью и плоскостью вращения колеса. Развал считается отрицательным, если колёса наклонены верхней стороной внутрь, и положительным, если верхней стороной наружу (рис.2)

В большинстве случаев под «развалом» понимают статический развал управляемых колёс, задаваемый при техническом обслуживании автомобиля. В некоторых автомобилях регулировке подлежит и статический развал неуправляемых колёс.

Основное назначение статического развала управляемых колёс — уменьшать передачу на руль их движения, возникающего вследствие наезда на мелкие неровности покрытия. Вместо того, чтобы передаваться через рулевую трапецию на руль, они гасятся за счёт упругости покрышек. Кроме того, развал обеспечивает максимальный контакт протектора шины с поверхностью дороги при движении автомобиля и устойчивость на поворотах, влияя, следовательно, на устойчивость и управляемость, а также влияет на интенсивность и характер износа протектора шин.
В случае автомобиля с подвеской большинства типов, за исключением «Макферсона» (рис.4), развал для передних управляемых колёс как правило имеет небольшое положительное значение (колёса наклонены наружу) — в пределах от 0’ до 45’, изредка до 2°. Такое его значение позволяет снизить усилия на управляемых колёсах и уменьшить передачу на рулевое управление рывков, возникающих при проезде неровностей дороги. Большой отрицательный развал («колёса домиком») является признаком износа подвески либо её неправильной регулировки и приводит к быстрому износу шин, ухудшению сцепных свойств на ровной дороге и нарушению курсовой устойчивости автомобиля.

Однако на автомобилях с подвеской «макферсон» используется нулевой или небольшой отрицательный развал, что связано с отличием иных установочных параметров данной подвески, вызванным её конструктивными особенностями.
Также отрицательный развал устанавливается на гоночных автомобилях, предназначенных для езды по овалам, на внутренних колёсах.
На двухрычажных подвесках статический развал, как правило, можно регулировать. На автомобилях с подвеской «Макферсон» уменьшение клиренса путём простого укорочения пружин приведёт к изменению всех четырёх углов установки колёс, поэтому для изменения клиренса нужно менять весь узел крепления подвески.
Изначально статический развал измерялся при помощи отвесов и уровней различных систем, в настоящее время используются либо оптические датчики с компьютерной обработкой результатов, либо гравитационные датчики наклона. На практике угол статического развала задаётся весьма грубо (допуск при его установке обычно сравним с его величиной) и, к тому же, довольно сильно меняется при работе подвески. Так что на практике его установка преимущественно влияет на равномерность износа протектора передних шин — неправильно выставленный развал приводит к повышенному износу внутренней или наружной стороны протектора шины. Кроме того, развал должен быть одинаковым с обеих сторон, так как при одностороннем наклоне колес автомобиль начинает «вести» в сторону при движении по прямой.

На автомобиле с независимой или полунезависимой подвеской (рис.5) развал меняется в значительных пределах при крене автомобиля или изменении загрузки. Возникающее в ходе движения автомобиля значение развала называется динамическим развалом колёс.

Схожде́ние (англ. Toe) — угол между направлением движения и плоскостью вращения колеса. Очень часто говорят о суммарном схождении двух колёс на одной оси. В некоторых автомобилях можно регулировать схождение как передних колёс, так и задних.
Назначение схождения — компенсировать возникающий в результате наличия положительного развала увод (динамическую дестабилизацию) колёс, что существенно снижает износ шин. Оба угла взаимосвязаны и регулируются исключительно в связке.
Схождение измеряют в градусах/минутах (знаки ° и ‘) и в миллиметрах. Схождение в миллиметрах — это расстояние между задними кромками колёс, минус расстояние между передними кромками колёс. Это определение верно только в случае неповреждённых, правильно смонтированных колёс. В противном случае применяется процедура «ран-аут» (run out), вычитающая биение колеса из величины схождения.
Именно неправильно отрегулированное схождение является основной но не единственной причиной ускоренного износа покрышек (рис.6). Одним из первых признаков неправильно установленного схождения является визг покрышек в повороте при небольшой скорости. При схождении в 5 и более мм покрышка полностью сотрётся менее чем за 1000 км.
Иногда вместо схождения колёс может требоваться выставить их расхождение (например, на задней оси с независимой подвеской колёс).

Кастор (продольный угол наклона оси поворота колеса)

Источник

Углы установки колес автомобиля

От правильной регулировки колес автомобиля зависят многие факторы: управляемость автомобиля, срок службы покрышек, расход топлива, а также безопасность самого автомобиля. Так давайте разберемся в углах установки колес и дадим рекомендации по их регулировке.

При движении автомобиля колеса смещаются относительно кузова, причем траектория этого смещения определяется конструкцией так называемого направляющего аппарата подвески, состоящего из рычагов (продольных, поперечных или диагональных) и шарниров (шаровых и резинометаллических). В некоторых подвесках элементом направляющего аппарата могут являться стабилизаторы поперечной устойчивости, а также амортизаторные стойки (типа «Мак-Ферсон»). При деформации упругого элемента подвески в результате изменения загрузки автомобиля, преодоления неровностей дороги, кренов кузова под действием центробежных сил при повороте в подвесках большинства конструкций положение колеса относительно кузова меняется, вместе с ним изменяются и все установочные углы. Исключение, возможно, составляют подвески с параллелограммными продольными рычагами (использовалась в передней подвеске автомобиля ЗАЗ-965), да и то только в случае отсутствия крена кузова. Однако если отвлечься от общих рассуждений, то следует руководствоваться следующими соображениями. Автомобильная подвеска вместе с автомобилем постоянно совершенствуется уже более ста лет. Каждая конкретная конструкция, прежде чем воплотиться в серийную продукцию, проходит длительный этап исследований и доводок. Поэтому к рекомендациям фирм-производителей автомобилей вообще и по установке колес в частности следует относиться с полной серьезностью и ответственностью.

Надо понимать, что для каждой модели автомобиля эти рекомендации различны. Например, на некоторых машинах устанавливаются нулевые и даже отрицательные углы развала колес. Но в любом случае эти углы обеспечивают наилучшие показатели устойчивости и управляемости, а также минимальный износ шин конкретной модели автомобиля.

Следует отметить, что заводские рекомендации включают определенные требования по загрузке автомобиля (снаряженная масса, полная разрешенная масса и т. п.), в техническом описании и в инструкции по эксплуатации автомобиля указаны значения углов установки колес и осей поворота, а также условия, при которых они проверяются и устанавливаются.

Периодически при эксплуатации автомобиля (минимум через 30 000 км пробега) их полезно контролировать, а если на автомобиле были заменены отдельные элементы подвески и тем более после серьезных ударов по ходовой это просто необходимо делать сразу же. В любом случае следует помнить, что регулировка углов развала и схождения управляемых колес является заключительной операцией ремонта подвески, деталей ходовой части и рулевого управления автомобиля, и никак не иначе. Но сначала давайте разберемся в теории и вспомним, какие параметры установки колес на что влияют и для чего нужны все эти углы.
Максимальный угол поворота колес

Он характеризует максимальный угол, при котором повернется колесо автомобиля при полностью вывернутом руле. И чем меньше этот угол, тем больше точность и плавность управления. Ведь дл поворота даже на небольшой угол потребуется лишь малое движение рулем. Но не стоит забывать, что чем меньше максимальный угол поворота, тем меньше радиус поворота автомобиля. Т.е. развернутся в ограниченном пространстве будет очень тяжело. Вот и приходится производителям искать некую «золотую середину», маневрируя между большим радиусом поворота и точность управления. Плечо обката

Плечо обката
Плечо обката — кратчайшее расстояние между серединой покрышки и осью поворота колеса. Если ось вращения колеса и середина колеса совпадает, то значение считается нулевым. При отрицательном значении — ось вращения будет смещаться наружу колеса, а при положительном значении — внутрь. Для автомобилей с задним приводом рекомендуется плечо обката с нулевым или отрицательным значением. Но в практике, из-за конструкции автомобиля, сделать это очень сложно, т.к. механизм не помещается внутрь колеса. Вот и получается в итоге автомобиль с положительным плечом обката, который ведет себя непредсказуемо: руль при проезде по неровностям может вырывать из рук, при проезде поворотов создается ощутимый момент, препятствующий равномерному движению. Для борьбы с положительным плечом оката, специалисты наклоняли ось поворота в поперечном направлении и делали положительный развал колес. Это хоть и уменьшало плечо обката автомобиля, но плохо сказывалось на управлении автомобилем в повороте.

Угол кастера
Кастер отвечает за динамическую стабилизацию управляемых колес. Если говорить простыми словами, то кастер заставляет автомобиля ехать прямо при отпущенном руле. Т.е. если вы убрали руки с руля, то автомобиль в идеале должен ехать прямо и не куда не отклоняться. Если же на автомобиль действует боковая сила (например, ветер), то кастер должен обеспечивать очень плавный поворот автомобиля в сторону действия силы при отпущенном руле. К тому же, кастер не дает машине опрокинуться.

Угол кастераГлавная функция кастера — это наклон колес в сторону поворота руля автомобиля. Наклон колеса влияет на сцепление с дорогой, а значит и на управляемость автомобиля. Если автомобиль двигается прямо, то колеса имеются наибольшее сцепление с дорогой, что обеспечивает для водителя быстрый старт и позднее торможение. А вот в повороте все иначе. При повороте колеса, покрышка деформируется под действием боковых сил. И чтобы сохранить максимальное пятно контакта с дорогой, колесо автомобиля тоже наклоняется в сторону поворота. Но везде нужно знать меру, ведь при очень большом кастере, колесо автомобиля будет сильно наклоняться, и утратит тогда сцепление с дорогой.

Поперечный наклон оси поворота
Отвечает за весовую стабилизацию управляемых колес. Суть в том, что в момент отклонения колеса от «нейтрали» передок начинает подниматься. А так как весит он немало, то при отпускании руля под действием силы тяжести система стремится занять исходное положение, соответствующее движению по прямой. Правда, чтобы эта стабилизация работала, нужно сохранить (хоть и небольшое, но нежелательное) положительное плечо обката. Изначально, поперечный угол наклона оси поворота был применен инженерами для устранения недостатков подвески автомобиля. Он избавлял от таких «недугов» автомобиля как положительный развал колес и положительное плечо обката.

Во многих современных автомобилях применяется подвеска типа «Мак-Ферсон». Она дает возможность получить отрицательное или нулевое плечо обката. Ведь ось поворота колеса состоит из опоры одного единственного рычага, которой легко можно поместить внутрь колеса. Но и эта подвеска не совершенна, ведь из-за его конструкции сделать угол наклона оси поворота маленьким практически невозможно. В повороте он наклоняет внешнее колесо под невыгодным углом (как у положительного развала), а внутреннее колесо одновременно наклоняется в противоположную сторону. В результате пятно контакта у внешнего колеса сильно уменьшается. А так как на внешнее колесо в повороте приходится основная нагрузка, вся ось сильно теряет в сцеплении. Это, конечно, можно частично компенсировать кастером и развалом. Тогда сцепление внешнего колеса будет хорошим, а у внутреннего (менее важного) колеса практически исчезнет.

Параллельность поворота
При повороте руля колесо, которое смотрит внутрь поворота, отклоняется на больший угол, чем внешнее, изменяя угол схождения передних колес. Таким образом достигается большая устойчивость автомобиля и стабильность поведения.

Схождение колес автомобиля
Существует два вида схождения автомобиля: положительное и отрицательное. Определить тип схождения очень просто: нужно провести две прямые линии вдоль колес автомобиля. Если эти линии пересекутся спереди автомобиля, то схождение положительное, а если сзади — отрицательное. Если будет положительное схождение передних колес, то автомобиль будет легче заходить в поворот, а также приобретет дополнительную поворачиваемость. На задней оси при положительном схождении колес, автомобиль при прямолинейном движении будет более устойчивым, а если будет отрицательное схождение — то автомобиль будет вести себя неадекватно, и рыскать из стороны в сторону. Но следует помнить, что чрезмерное отклонение схождения автомобиля от нулевого значения увеличит сопротивление качению при прямолинейном движении, в поворотах это будет заметно в меньшей степени.

Развал колес
Развал колес, как и схождение, может быть как отрицательным, так и положительным. Если смотреть спереди автомобиля, и колеса будут наклоняться вовнутрь, то это отрицательный развал, а если будут отклоняться наружу автомобиля — то это уже положительный развал. Развал колеса необходим для сохранения сцепления колеса с дорожным полотном. Изменение угла развала колес сказывается на поведении автомобиля на прямой, ведь колеса стоят не перпендикулярно дороге, а значит имеют не максимальное сцепление. Но это сказывается только на заднеприводных автомобилях при трогании с места с пробуксовкой.

Источник

Все о углах установки колес часть 1.

Для тех, кто хочет понять, что означают Углы Установки Колес (Развал/Схождение) и досконально разобраться в вопросе, в этой статье есть ответы на все вопросы.

Экскурс в историю показывает, что мудреная установка колес применялась на различных средствах передвижения задолго до появления автомобиля. Вот несколько более или менее хорошо известных примеров.
Не секрет, что колеса некоторых карет и прочих колясок на конной тяге, предназначенных для «динамичной» езды, устанавливали с большим, хорошо заметным глазу положительным развалом. Делалось это для того, чтобы грязь, летевшая с колес, не попадала в экипаж и на важных седоков, а разбрасывалась по сторонам.У утилитарных повозок для неспешного передвижения все было с точностью до наоборот. Так, дореволюционные руководства о том, как построить хорошую телегу, рекомендовали ставить коле- са с отрицательным развалом. В этом случае при потере нагеля, стопорящего колесо, оно не сразу соскакивало с оси. У возницы было время, чтобы заметить повреждение «ходовой», чреватой особенно большими неприятностями при наличии в телеге нескольких десятков пудов муки и отсутствии домкрата. В конструкции орудийных лафетов (опять-таки наоборот) иногда применялся положительный развал колес. Понятно, что не с целью уберечь пушку от грязи. Так прислуге было удобно накатывать орудие за колеса руками сбоку, не опасаясь отдавить ноги. А вот у арбы ее огромные колеса, которые помогали запросто перебираться через арыки, были наклонены в другую сторону — к повозке. Достигавшееся при этом увеличение колеи способствовало повышению устойчивости среднеазиатского «мобиля», отличавшегося высоким расположением центра тяжести. Какое отношение эти исторические факты имеют к установке колес современных автомобилей? Да, в общем, ни какого. Тем не менее, они позволяют сделать полезный вывод. Видно, что установка колес (в частности, их развал) не подчинена какой-либо единой закономерности.

При выборе этого параметра «производитель» в каждом конкретном случае руководствовался разными соображениями, которые он считал приоритетными. Итак, к чему стремятся конструкторы автомобильных подвесок при выборе УУК? Конечно, к идеалу. Идеалом для автомобиля, который движется прямолинейно, считается такое положение колес, когда плоскости их вращения (плоскости качения) перпендикулярны поверхности дороги, параллельны друг другу, оси симметрии кузова и совпадают с траекторией движения. В этом случае потери мощности на трение и износ протектора шин минимальны, а сцепление колес с дорогой, наоборот, максимально. Естественно, возникает вопрос: что же заставляет преднамеренно отклоняться от идеала? Забегая вперед, можно привести несколько соображений. Во-первых, мы судим об углах установки колес на основании статической картины, когда автомобиль неподвижен. Кто сказал, что в движении, при ускорении, торможении и маневрировании автомобиля она не меняется? Во-вторых, сокращение потерь и продление срока службы шин не всегда является приоритетной задачей. Прежде чем рассказывать о том, какие факторы принимают в расчет разработчики подвесок, условимся, что из большого числа параметров, описывающих геометрию подвески автомобиля, мы ограничимся лишь теми, что входят в группу первичных (primary) или основных. Они называются так потому, что определяют настройку и свойства подвески, всегда контролируются при ее диагностике и регулируются, если таковая возможность предусмотрена. Это хорошо известные схождение, развал и углы наклона оси поворота управляемых колес. При рассмотрении этих важнейших параметров нам придется вспомнить и о других характеристиках подвески.

Схождение (TOE) характеризует ориентацию колес относительно продольной оси автомобиля. Положение каждого колеса может быть определено отдельно от других, и тогда говорят об индивидуальном схождении. Оно представляет собой угол между плоскостью вращения колеса и осью автомобиля при его наблюдении сверху. Суммарное схождение (или просто схождение) колес одной оси. как и следует из названия, представляет собой сумму индивидуальных углов. Если плоскости вращения колес пересекаются впереди автомобиля, схождение положительное (toe-in), если сзади — отрицательное (toe-out). В последнем случае можно говорить о расхождении колес.
В регулировочных данных иногда схождение приводится не только в виде угловой, но и линейной величины. Это связано с тем. что о схождении колес также судят по разности расстояний между закраинами ободьев, замеренных на уровне их центров сзади и спереди оси.

В различных источниках, в том числе и серьезной технической литературе, часто приводится версия о том, что схождение колес необходимо для компенсации побочного действия развала. Мол, из-за деформации шины в пятне контакта «разваленное» колесо можно представить как основание конуса. Если колеса установлены с положительным углом развала (почему — пока неважно), они стремятся «раскатиться» в разные стороны. Чтобы этому противодействовать, плоскости вращения колес сводят.(рис.20)

Версия, надо сказать, не лишена изящества, но не выдерживает критики. Хотя бы потому, что предполагает однозначную взаимосвязь между развалом и схождением. Следуя предлагаемой логике, колеса, имеющие отрицательный угол развала, обязательно должны устанавливаться с расхождением, а если угол развала нулевой, то и схождения быть не должно. В действительности это совсем не так.

Допустим, в движении по прямой на одно из них оказывается случайное возмущающее воздействие от неровности дороги. Возросшая сила сопротивления поворачивает колесо в направлении уменьшения схождения. Через рулевой механизм воздействие передается на второе колесо, схождение которого, наоборот, увеличивается. Если изначально колеса имеют положительное схождение, сила сопротивления на первом уменьшается, а на втором — растет, что противодействует возмущению. Когда схождение равно нулю, противодействующий эффект отсутствует, а когда оно отрицательное — появляется дестабилизирующий момент, способствующий развитию возмущения. Автомобиль с такой регулировкой схождения будет рыскать по дороге, его придется постоянно ловить подруливанием, что недопустимо для обычного дорожного автомобиля.
У этой «монеты» есть и обратная, позитивная сторона — отрицательное схождение позволяет добиться от рулевого управления наиболее быстрой реакции. Малейшее действие водителя тут же провоцирует резкое изменение траектории — автомобиль охотно маневрирует, легко «соглашается» на поворот. Такая регулировка схождения сплошь и рядом используется в автоспорте.

Те, кто смотрят телепередачи о чемпионате WRC, наверняка обращали внимание на то, как активно приходится работать рулем тому же Лёбу или Гронхольму даже на относительно прямых участках трассы. Аналогичное воздействие на поведение автомобиля оказывает схождение колес задней оси — уменьшение схождения вплоть до небольшого расхождения увеличивает «подвижность» оси. Этот эффект часто используют для компенсации недостаточной поворачиваемости автомобилей, например, переднеприводных моделей с перегруженной передней осью.
Таким образом, статические параметры схождения, которые приведены в регулировочных данных, представляют собой некую суперпозицию, а иногда и компромисс между желанием сэкономить на топливе и резине и добиться оптимальных для автомобиля характеристик управляемости. Причем заметно, что в последние годы превалирует последнее.

Развал – параметр, который отвечает за ориентацию колеса относительно дорожного покрытия. Мы помним, что в идеале они должны быть перпендикулярны друг другу, т.е. развала быть не должно. Тем не менее у большинства дорожных автомобилей он есть. В чем фишка?

Справка.
Развал (camber) отражает ориентацию колеса относительно вертикали и определяется как угол между вертикалью и плоскостью вращения колеса. Если колесо на самом деле «развалено», т.е. его вершина наклонена наружу, развал считается положительным. Если колесо наклонено к кузову – развал отрицательный.

До недавнего времени наблюдалась тенденция именно разваливать колеса, т.е. придавать углам развала положительные значения. Многим, наверняка, памятны учебники по теории автомобиля, в которых установка колес с развалом объяснялась стремлением перераспределить нагрузку между внешним и внутренним ступичными подшипниками. Мол, при положительном угле развала большая ее часть приходится на внутренний подшипник, который проще выполнить более массивным и прочным. В результате выигрывает долговечность подшипникового узла. Тезис не очень убедительный, хотя бы потому, что он если и справедлив, то только для идеальной ситуации – прямолинейного движения автомобиля по абсолютно ровной дороге. Известно, что при маневрах и проезде неровностей, даже самых незначительных, подшипниковый узел испытывает динамические нагрузки, которые на порядок превышают статические силы. Да и распределяются они не совсем так, как «диктует» положительный развал колес.

Иногда пытаются толковать положительный развал как дополнительную меру, направленную на уменьшение плеча обкатки. Когда у нас дойдет дело до знакомства с этим важным параметром подвески управляемых колес, станет понятно, что такой способ воздействия далеко не самый удачный. Он сопряжен с одновременным изменением ширины колеи и включенного угла наклона оси поворота колеса, что чревато нежелательными последствиями. Существуют более прямые и менее болезненные варианты изменения плеча обкатки. К тому же его минимизация не всегда является целью разработчиков подвески.

Более убедительно выглядит версия, что положительным развалом компенсируется смещение колес, происходящее при увеличении нагрузки на ось (в результате роста загрузки автомобиля или динамического перераспределения его массы при ускорении и торможении). Эласто-кинематические свойства большинства типов современных подвесок таковы, что с увеличением веса, приходящегося на колесо, угол развала уменьшается. Чтобы при этом обеспечить максимальное сцепление колес с дорогой, логично их предварительно чуть «развалить». Тем более что в умеренных дозах развал несильно отражается на сопротивлении качению и износе шин.

Достоверно известно, что на выбор величины развала также оказывает влияние общепринятое профилирование дорожного полотна. В цивилизованных странах, где существуют дороги, а не направления, их поперечное сечение имеет выпуклый профиль. Чтобы в этом случае колесо оставалось перпендикулярным к опорной поверхности, ему нужно придать небольшой положительный угол развала.
Просматривая спецификации на УУК, можно заметить, что в последние годы превалирует противоположная «развальная тенденция». Колеса большинства серийных автомобилей в статике устанавливаются с отрицательным развалом. Дело в том, что, как уже упоминалось, на первый план выходит задача обеспечения их наилучшей устойчивости и управляемости. Развал – это параметр, который оказывает определяющее влияние на так называемую боковую реакцию колес. Именно она противодействует центробежным силам, действующим на автомобиль в повороте, и способствует его удержанию на криволинейной траектории. Из общих соображений следует, что сцепление колеса с дорогой (боковая реакция) будет максимальным при наибольшей площади пятна контакта, т.е. при вертикальном положении колеса. На самом деле у колеса стандартной конструкции она достигает пика при небольших отрицательных углах наклона, что обусловлено вкладом упоминавшейся тяги развала. Значит, чтобы сделать колеса автомобиля предельно цепкими в повороте, нужно их не разваливать, а, наоборот, «сваливать». Этот эффект известен давно и столь же давно используется в автоспорте. Если предметно взглянуть на «формульный» болид, хорошо заметно, что его передние колеса установлены с большим отрицательным развалом.

Что хорошо для гоночных болидов, не совсем подходит для серийных автомобилей. Чрезмерный отрицательный развал вызывает повышенный износ внутренней зоны протектора. С увеличением наклона колеса сокращается площадь пятна контакта. Сцепление колес при прямолинейном движении уменьшается, в свою очередь снижается эффективность ускорения и торможения. На способность автомобиля удерживать прямолинейную траекторию избыточный отрицательный развал влияет так же, как и недостаточное схождение, автомобиль становится излишне нервозным. Виновна в этом все та же тяга развала. В идеальной ситуации вызванные развалом боковые силы действуют на оба колеса оси и уравновешивают друг друга. Но стоит одному из колес потерять сцепление с дорогой, как тяга развала другого оказывается некомпенсированной и заставляет автомобиль отклониться от прямолинейной траектории. Кстати, если припомнить, что величина тяги зависит от наклона колеса, нетрудно объяснить боковой увод автомобиля при неодинаковых углах развала правого и левого колес. Одним словом, при выборе величины развала также приходится искать «золотую середину».

Чтобы обеспечить автомобилю хорошую устойчивость, недостаточно в статике сделать углы развала отрицательными. Конструкторы подвески должны добиться, чтобы колеса сохраняли оптимальную (или близкую к ней) ориентацию на всех режимах движения. Выполнить это непросто, поскольку при маневрах любые изменения положения кузова, сопровождающиеся смещением элементов подвески (клевки, боковые крены и т.д.), приводят к существенному изменению развала колес. Как ни странно, эта задачка решается проще на спортивных автомобилях с их «зубодробительными» подвесками, отличающимися высокой угловой жесткостью и короткими ходами. Здесь статические величины развала (и схождения) меньше всего отличаются от того, как они выглядят в динамике.

Чем больше диапазон ходов подвески, тем больше изменение развала в движении. Поэтому тяжелее всего приходится разработчикам обычных дорожных автомобилей с максимально эластичными (для наилучшего комфорта) подвесками. Им приходится поломать голову над тем, как «совместить несовместное» – комфорт и устойчивость. Обычно компромисс удается найти, «поколдовав» над кинематикой подвески.

Существуют решения, позволяющие свести к минимуму изменение углов развала и придать этим изменениям желательный «тренд». Например, желательно, чтобы в повороте наиболее нагруженное внешнее колесо оставалось бы в том самом оптимальном положении – с небольшим отрицательным развалом. Для этого при крене кузова колесо должно еще больше «заваливаться» на него, что достигают оптимизацией геометрии направляющих элементов подвески. Помимо этого, стараются уменьшить сами крены кузова, применяя стабилизаторы поперечной устойчивости.
Справедливости ради стоит сказать, что эластичность подвески не всегда враг устойчивости и управляемости. В «хороших руках» эластичность, напротив, способствует им. Например, при умелом использовании эффекта «самоподруливания» колес задней оси. Возвращаясь к теме разговора, можно резюмировать, что углы развала, которые указываются в спецификациях для легковых автомобилей, будут значительно отличаться от того, какими они окажутся в повороте.

Завершая «разборку» со схождением и развалом, можно упомянуть еще об одном интересном аспекте, имеющем практическое значение. В регулировочных данных на УУК приводятся не абсолютные значения углов развала и схождения, а диапазоны допустимых величин. Допуски на схождение жестче и обычно не превышают ±10′, на развал – в несколько раз более свободные (в среднем ±30′). Это значит, что мастер, выполняющий регулировку УУК, может настроить подвеску, не выходя за пределы заводских спецификаций. Казалось бы, несколько десятков угловых минут – ерунда. Вогнал параметры в «зеленый коридор» – и порядок. Но давайте посмотрим, каков может быть результат. К примеру, в спецификациях для BMW 5-й серии в кузове Е39 указываются: схождение 0°5’±10′, развал –0°13’±30′. Это значит, что, оставаясь в «зеленом коридоре», схождение может принять значение от –0°5′ до 5′, а развал от –43′ до 7′. То есть и схождение, и развал могут быть отрицательными, нейтральными или положительными. Имея представление о влиянии схождения и развала на поведение автомобиля, можно намеренно «подшаманить» эти параметры так, чтобы получить желаемый результат. Эффект не окажется разительным, но он обязательно будет.

Рассмотренные нами развал и схождение – параметры, которые определяются для всех четырех колес автомобиля. Далее речь пойдет об угловых характеристиках, которые имеют отношение только к управляемым колесам и определяют пространственную ориентацию оси их поворота.

Известно, что положение оси поворота управляемого колеса автомобиля определяется двумя углами: продольным и поперечным. А почему бы не сделать ось поворота строго вертикальной? В отличие от случаев с развалом и схождением ответ на этот вопрос более однозначный. Здесь разные источники практически единодушны, по крайней мере в отношении продольного угла наклона – кастера.

Справедливо отмечают, что главная функция кастера – скоростная (или динамическая) стабилизация управляемых колес автомобиля. Стабилизацией в данном случае называют способность управляемых колес сопротивляться отклонению от нейтрального (соответствующего прямолинейному движению) положения и автоматически возвращаться к нему после прекращения действия внешних сил, вызвавших отклонение. На движущееся автомобильное колесо постоянно действуют возмущающие силы, стремящиеся вывести его из нейтрального положения. Они могут быть следствием проезда неровностей дороги, неуравновешенности колес и т.д. Поскольку величина и направление возмущений постоянно меняются, их воздействие носит случайный колебательный характер. Не будь механизма стабилизации, парировать колебания пришлось бы водителю, что превратило бы управление автомобилем в мучение и наверняка увеличило износ шин. При грамотно выполненной стабилизации автомобиль устойчиво движется по прямой с минимальным вмешательством водителя и даже с отпущенным рулевым колесом.

Отклонение управляемых колес может быть вызвано намеренными действиями водителя, связанными с изменением направления движения. В этом случае стабилизирующий эффект содействует водителю на выходе из поворота, автоматически возвращая колеса в нейтральное положение. А вот на входе в поворот и в его апексе «драйверу», напротив, приходится преодолевать «сопротивление» колес, прикладывая к рулевому колесу определенное усилие. Возникающая на рулевом колесе реактивная сила создает то, что называют чувством руля или информативностью рулевого управления и чему уделяют много внимания и разработчики автомобилей, и автомобильные журналисты.
