Профилактика тормозных механизмов (суппортов). Как и как часто она производится.
Хочу сразу обратить Ваше внимание на тот факт, что многие прислушиваются к советам различного рода «специалистов», рекомендующих применять стандартные смазки типа нигрол, Литол-24 или «графитки» (графитная смазка на базе солидола, работоспособная до +65 °С) для смазывания суппорта. Сразу скажем, что это делать категорически нельзя!
Ни для кого не секрет, что суппорт дискового тормоза современного автомобиля — довольно сложный и ответственный узел, изготовленный из высокотехнологичных материалов, от которого зависит безопасность движения и в итоге жизнь людей. Суппорт тормозного механизма — агрегат отвечающий за прижим тормозных колодок, исправное состояние суппортов — это равномерное и надежное торможение автомобиля.
Дисковые тормоза работают в тяжелейших условиях высоких температур. Температура в паре трения диск — колодка может достигать величины 500 °С и даже 600 °С, а на поверхности других деталей суппорта за счет отвода тепла и его рассеивания — до 150 °С и выше. В реальной дорожной обстановке таких температур достичь достаточно сложно, но в условиях агрессивной езды или движения по горному серпантину такие значения вполне реальны. Кроме того, детали суппорта подвергаются воздействию воды и солей с дорожного полотна, а также воздействию тормозной жидкости из тормозной системы. Такие сверхтяжелые условия работы суппорта требуют применения в нем специальных смазок, рассчитанных на экстремальные условия работы. Обычные же распространенные смазки при таких условиях работы коксуются, вымываются водой, растворяются тормозной жидкостью и зачастую пагубно влияют на эластомерные и пластмассовые детали суппорта, что может привести к отказу тормозной системы во время движения.
Требования, предъявляемые к смазкам суппортов
Если говорить научным языком, то, исходя из таких условий эксплуатации, можно сформулировать основные требования к смазке суппорта дискового тормоза:
1) смазка должна быть высокотемпературной, с рабочей температурой до +180 °С и выше;
2) желательно, чтобы смазка не имела температуры каплепадения, т.е. не плавилась и не вытекала из узла при высоких температурах;
3) смазка должна быть не растворимой в воде и тормозной жидкости, т.е. водо- и химически стойкой;
4) смазка должна быть совместима с пластмассовыми деталями и эластомерными уплотнителями суппорта, особенно с каучуком на основе сополимера этилена, пропилена и диенового мономера (EPDM) и тройным этиленпропиленовым сополимером (EPT), обычно используемыми в суппортах дисковых тормозов.
Применяемый нами продукт: Паста с содержанием керамики, для тормозной системы, Liqui Moly полностью соотвествует всем вышеперечисленным требованиям. Данный продукт подходит для всех узлов (пар) трения тормозного суппорта: наводящие, скобы, прижимные и другие элементы.
Как часто производится профилактика тормозного суппорта?
Профилактику тормозного суппорта необходимо производить при каждой замене тормозных колодок и не реже одного раза в два года. Такой подход учитывает не только срок «жизни» смазки, но и термические и другие нагрузки на механизм. Соотвественно при активной езде суппорт, и смазочный материал в нем, подвергается большим температурным перепадам, а ускоренный износ колодки быстрее приблежает профилактические работы и наоборот.
Если Вы не поклонник обслуживания автомобиля по европейским стандартам, тогда Вам необходимо руководствоваться неполадками в работе тормозного суппорта, к ним можно отнести: посторонние звуки при торможении, сложность или невозможность плавного изменения тормозного усилия, увод машины в сторону при торможении. При перечисленных симптомах необходимо срочно выполнить чистку и смазку тормозного механизма, а часто и произвести замену некоторых элементов тормозного суппорта (втулки, наводящие и т.д.), которые износились в результате отсутствия смазочного материала или его непригодности.
Профилактику тормозных суппортов рекомендуется проводить совместно с процедурой удаления воздуха из тормозной системы (прокачкой) и(или) полной заменой тормозной жидкости, срок жизни которой составляет: для DOT4 2 года, для DOT5.1 3 года.
Как правильно смазывать тормозные суппорта и направляющие при замене тормозных колодок
Проверить пылезащитный колпачок (1) на отсутствие повреждений и при необходимости заменить его.
Очистить контактную поверхность (2) поршня тормозного цилиндра и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.
рис.1
Очистить контактные поверхности (1 и 2) Т-образных завершений тормозных колодок/корпуса суппорта и смазать пастой, предотвращающей визг деталей тормозного механизма.
Примечание:
Смазать на суппорте контактные поверхности вверху и внизу.
рис.2
Очистить контактную поверхность (3) суппорта дискового колесного тормозного механизма и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.
рис.3
Очистить кронштейн суппорта в месте Т-образных направляющих и смазать тонким слоем пасты, предотвращающей визг деталей тормозного механизма.
Schnell-Reiniger (0.5 л) — Быстрый очиститель
Облегчает монтажные работы. Удаляет масляные, жировые отложения и прочие загрязнения быстро и эффективно. Обезжиривает поверхности, не оставляя следов. Экономит время и затраты, обеспечивает безукоризненность ремонтных работ. Хорошо удаляет остатки смол и смазок. Обладает отличным проникающим действием. Не оставляет следов. Универсальный очиститель предназначен для быстрой и эффективной очистки и обезжиривания различных деталей: тормозов, сцеплений, коробок передач, а также для монтажных и ремонтных работ. Удаляет следы масла и смазок с поверхностей покрытий пола, обивки и различных материалов.
Обработать очистителем загрязненные поверхности и дать ему стечь. После высыхания очистителя детали и поверхности становятся чистыми и обезжиренными. Внимание! Очиститель может повредить пластиковые детали и лакированные поверхности, поэтому предварительно рекомендуется проверить его на совместимость с ними.
Как работает суппорт и направляющие ATE
Всем доброго времени суток!
Давненько срача не было)
Вчера в очередной раз услышал много нового про себя от прочитавших FAQ По втулкам направляющих ATE
Уже прям к столбу привязали и дрова принесли, хорошо что время было позднее, все устали и поджечь не успели))
Особенно не даёт всем покоя то что втулки помогают растормозить суппорт))
Не верит народ что они могут отвести суппорт в исходное положение.
Довольно сложно снять опровержение, обычно все приезжают с направляющими обмазанными непонятно чем, там это не работает(. А после замены все ополченцы начнут кричать что оно же новое, через неделю эффекта не будет…
И вот сегодня ко мне заехал Seat Leon 2008 года с тормозной системой ATE.
Он уже был у меня примерно 2 года назад. Тогда были полностью перебраны суппорта, заменены втулки направляющих (естественно ATE), заменены колодки. Направляющие естественно не смазывались;)
После этого машина покаталась год, в основном по городу. А потом хозяин на год пошёл в армию.
Вот прям идеальный вариант! Небольшие пробеги по городу плюс год простоя!
Приехала кстати на замену дисков и колодок, т.к. после простоя диски сильно поржавели.
Вот как выглядели направляющие
Прям как есть, только выкрутил! Ничего не чистил, ничего не мыл.
За год простоя они не соржавели, на них всё равно ничего не налипло.
Просто перед установкой протёр их салфеткой с очистителем тормозов.
Износ колодок равномерный, сухие направляйки им не навредили!
А вот кстати как выглядит ступица обработанная керамическим спреем.
Диски снялись руками, без малейшего усилия.
Будь она сухой пришлось бы сбивать. Особенно после простоя!
Но вернёмся к основной теме.
Были установлены новые диски и колодки ATE.
Направляющие КОЛОДОК и места контакта колодок с суппорnом и поршнем как всегда были вычищены до блеска и смазаны противоскрипной пастой (MC1600)
И пришла мне в голову идея снять на видео «траекторию» работы суппорта.
А заодно обратите внимание на амплитуду работы ИСПРАВНОГО суппорта.
Причём это всё делается на незаведённой машине, т.е. ВУТ не помогает. На заведённую амплитуда ещё больше!
Сомневающиеся могут сами повторить показанное в видео;)
Не забывайте подписаться на мой Instagram — docent_86
PS! Помните, пока Вы думаете нажать на кнопки «Нравится» и «Поделиться» или нет, где-то еще один неуч собирает суппорт на тормозухе и смазывает направляйки графиткой…
FAQ Что такое направляющие
Это как предисловие к следующей теме о смазках для тормозной системы.
Так что же такое направляющие. А их бывает много видов!
Направляющие пальцы суппорта:
Самые привычные нам имеют такой вид.
В них скользит металл по металлу.
Так же есть версии где на металлическом направляющем пальце есть проточки на которых одеты резинки
Или что кстречается гораздо чаще одна резинка
По последним двум уже сложно сказать что в них металл по металлу…
А ещё есть и направляющие где металлический палец скользит по резиновой втулке
Вот как это выглядит в сборе
Есть ещё одна их разновидность.
Между резиновой и металлической втулкой есть втулка из капролона
Существуют и другие более экзотические виды и подвиды, но все они являются вариациями тех что вы уже видели выше. Принцип работы тот же.
Есть ещё направляющие колодок!
Вот они:
Вот как они выглядят на своём месте.
Встречаются они не только на многопоршневых суппортах…
Если на тюбике со смазкой написано что он предназначен для направляющих то не спешите радоваться, вопрос для каких))))
Но об этом поговорим в следующей записи))))
В назавтра после установки звонит хозяин, говорит греется одно колесо, пытается наезжать.
Говорю привози посмотрим.
Приехал в субботу вместе с машиной, заклинил правый суппорт. В процессе ковыряний выяснилось что на «замену тормозухи» и прокачку ему хватило половину 900 грамового флакона. Причём залили DOT3 )))) Её у нас кстати ещё надо умудриться найти))) На любой заправке есть несколько видов DOT4, но он её не нашёл)))
А ведь сказал же лить DOT4)))
Подклинил поршень из-за того что внутри было очень много кусков ржавчины…
Да и они ещё умудрились порвать пыльник поршня закручивая его нетрадиционным способом))))
А ещё была выгнута под углом площадка на которую скоба крепится, тормозные шланги настолько потресканные что я побоялся сам суппорта снимать(((
FAQ По втулкам направляющих ATE
Всем доброго времени суток!
Давно хотел написать эту тему но что-то руки не доходили)))
Внутри этих втулок есть «ребра», по которым двигается направляющая суппорта
При нажатии на педаль тормоза суппорт приходит в движение, «ребра» плотно обхватывают направляющую и начинают выгибаться в обратном направлении движения суппорта. При отпускании педали тормоза они стремятся принять первоначальную форму, возвращая при этом суппорт в исходное положение.
В суппортах такой конструкции втулки направляющих наравне с сальником поршня помогают растормозить суппорт при отпускании педали тормоза.
Но это я сейчас про идеальную модель, на деле у большинства они в таком состоянии что уже не выполняют свою функцию…
Любая резина со временем теряет свою эластичность и упругость, более того они изнашиваются!
С левой стороны на фото новая втулка в разрезе, с правой Б/У
Б\у втулка отходила 1,5 г и 30ткм Рапиде. Остаток заводских колодок еще около 35%
Легко можно разглядеть насколько стерлись вершины «рёбер»
Чем больше износ тем хуже они выполняют свою работу!
Поэтому я советую менять их хотя бы через одну замену колодок. А на нагруженных тормозах, как например на 345 Ваговских, лучше делать это при каждой замене колодок. Стоят втулки совсем недорого, а колодки с новыми втулками будут ходить дольше! Это уже не говоря про ресурс дисков и расход топлива. Слёту это не заметно, но если вникнуть в суть процесса то станет понятно что замена втулок за 8 баксов многократно окупится!
Б/у втулка на фото со свежего авто, суппорт еще не ржавый, на старых авто в работу втулок вмешивается коррозия и окислы. Они заужают диаметр посадочного в суппорте и подклинивают направляющие.

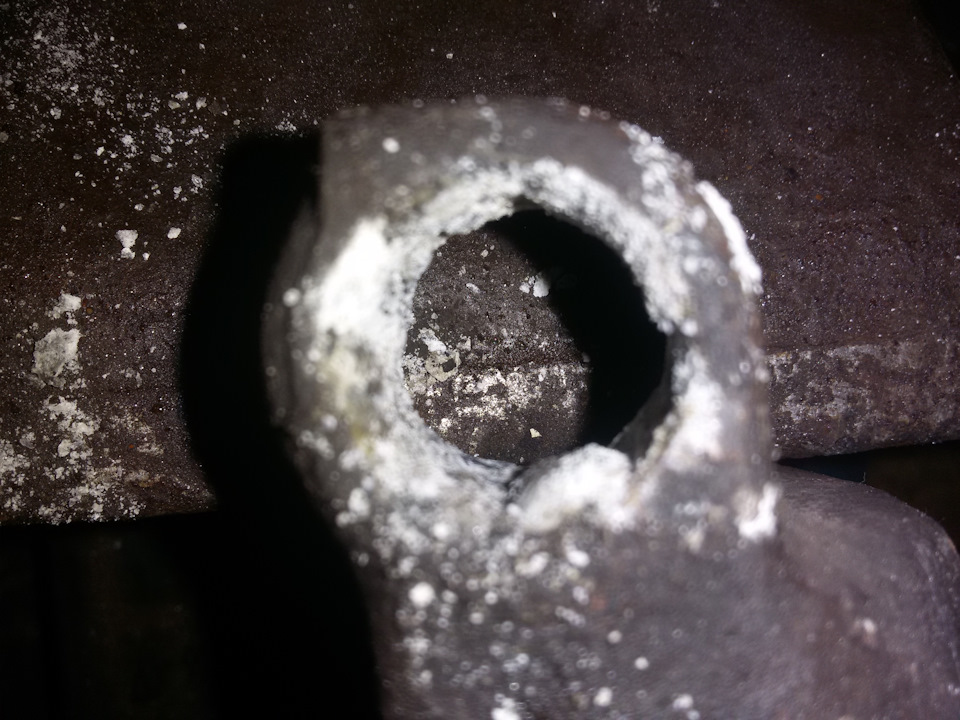

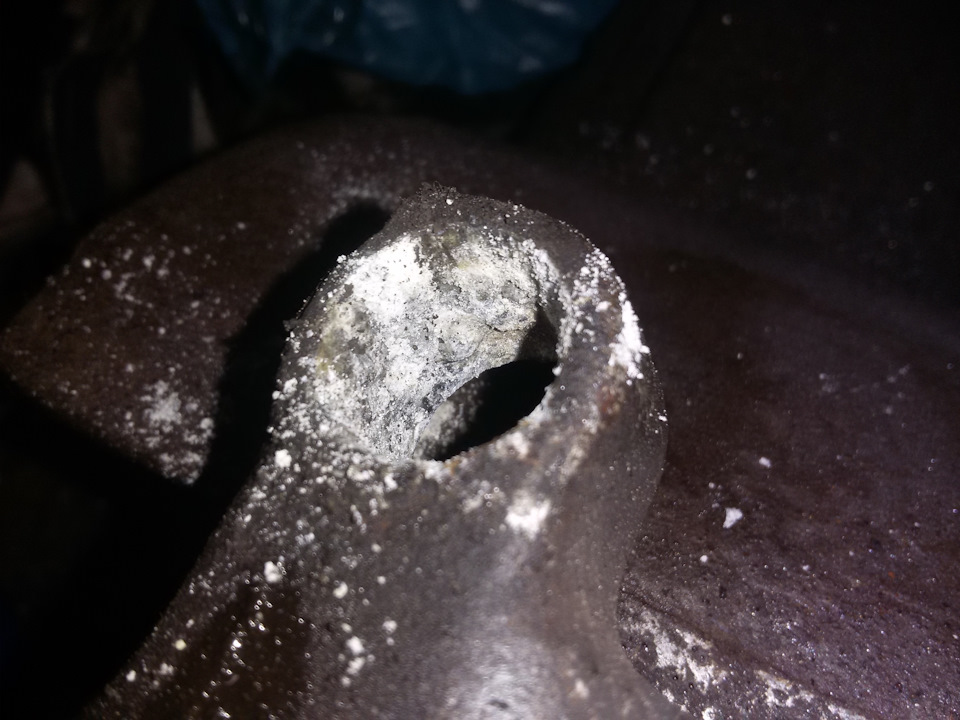

Особенно это актуально на легкосплавных суппортах

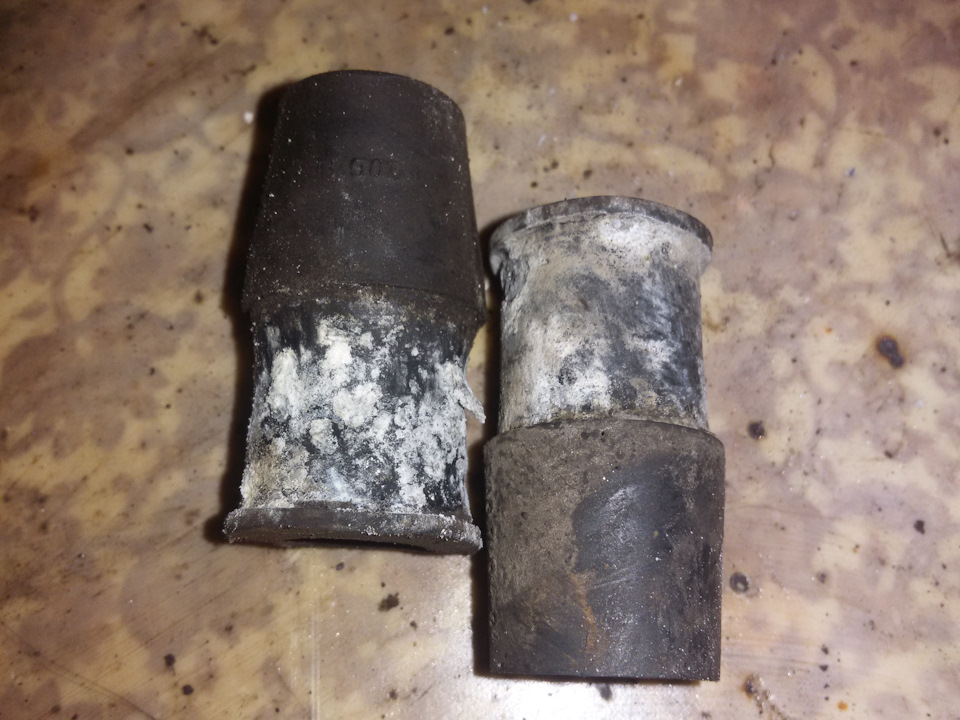

Вот страшилка из недавней темы
Представьте как им там работалось))
Есть ли достойные заменители?
Многие недоумевают почему я не советую использовать заменители, особенно если человек уже покупает ремкомплект от Frenkit, seinsa и т.п. в котором уже есть эти втулки.
Многие говорят нафиг покупать ATE если у заменителей за эти деньги втулки будут уже с пальцами.
Комрады! Нету НИОДНОГО нормального заменителя!
Все они сделаны из совершенно другой резины!
Мало того что из-за другого материала они изначально не могут работать, так они еще и убиваются быстрее чем колодки и тянут колодки за собой!

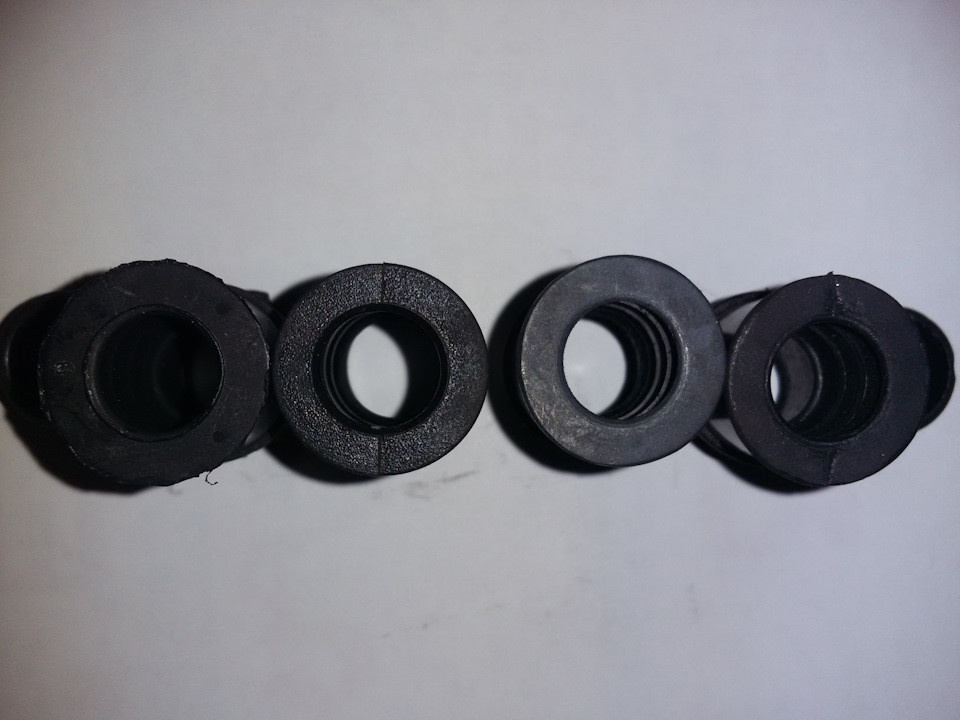

Внешне никакого криминала
За исключением Quick Brake, что-то она совсем косая))
А в разрезе видно что и конструктивно они отличаются
Кстати, разрезать втулку от ATE довольно проблемно, она очень сильно зажимает лезвие, надо приложить значимое усилие! Зато заменители режутся как теплое масло…
Такая же ситуация и с самими направляющими
У заменителей совсем тоненький слой напыления, у многих они ржавеют после первой зимы!
Ну и самый мой любимый вопрос — почему их нельзя смазывать?
Направляющие суппорта ATE НЕЛЬЗЯ НИЧЕМ СМАЗЫВАТЬ!
Даже правильная смазка для тормозных систем будет мешать их работе.
Даже небольшого количеств смазки хватит что-бы направляющие проскальзывали во втулках и не помогали возвращать суппорт в исходное положение.
А если смазки еще и много то вообще беда!
Эти направляющие с открытой конструкцией, вот как они выглядят в среде естественного обитания
На смазку неизбежно будет налипать пыль от колодок, песок и прочая гадость.

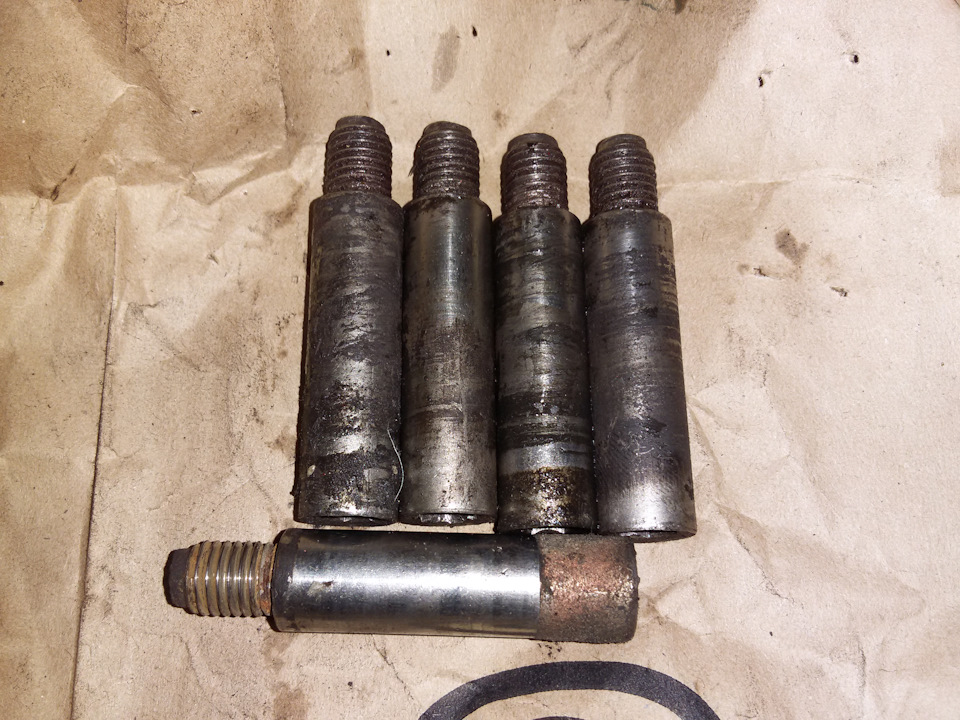

В итоге получится такой результат
Это чревато ускоренным износом втулок, направляющих, колодок, дисков и т.д.
Но большинство продолжает смазывать их, причем всякой гадостью, аля смазки для ШРУС и медной смазки.
Хотя уже не раз обсуждалось что все резинки тормозной системы боятся смазок на минеральной основе
Втулку на фото расперло из-за попавшей на неё смазки с порванного пыльника ШРУСа
Будьте осторожны! Большинство противоскрипных смазок сделаны на основе минерального масла, они так же не дружелюбны к резинками.

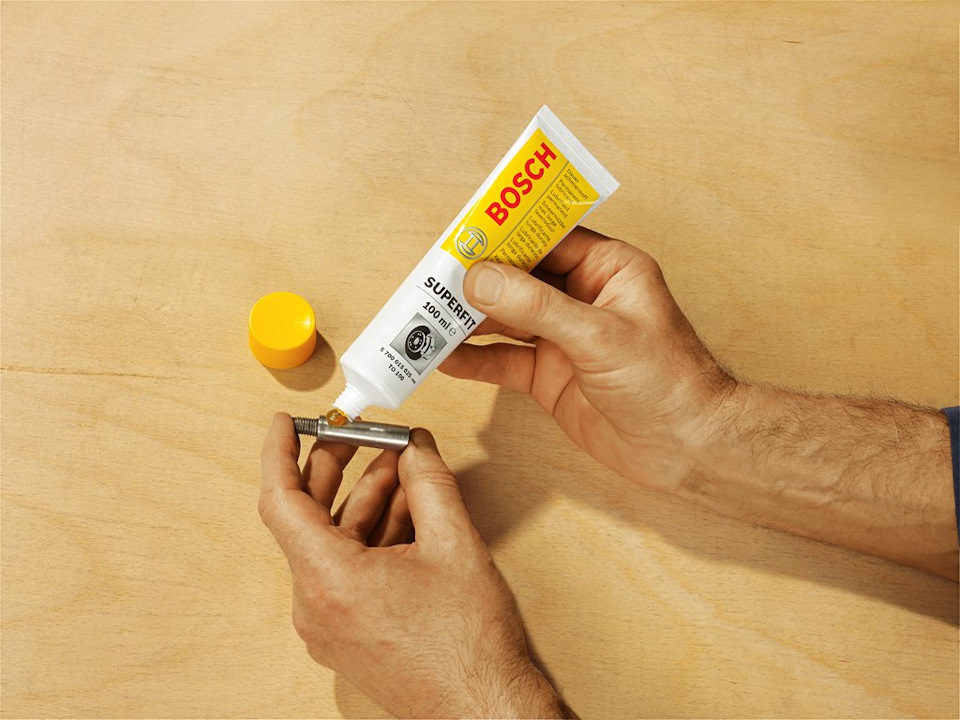

В том числе самые распространенные «братья близнецы» ATE Plastilube и Bosch Superfit!
А с этого фото не знал смеяться или плакать
Купил ремкомплект направляющих, в нем есть смазка, значит всё-таки надо эти направляющие смазывать!
Нет! Начнем с того что в оригинальных ремкомплектах ATE нет никакой смазки!
Смазка есть в заменителях, своё мнение о заменителях я уже писал выше))
Смазка эта монтажная, служит для облегчения установки втулок в их посадочное в суппорте.

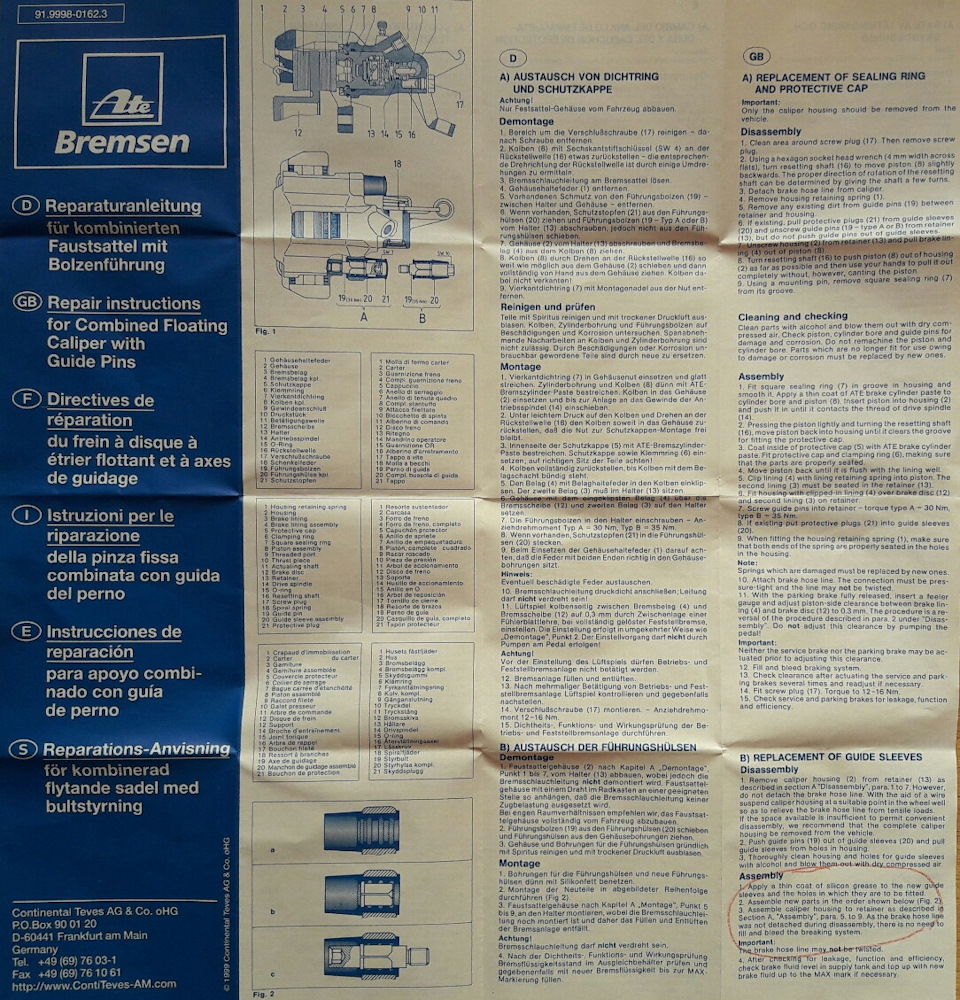

Ноги растут отсюда
У себя фото не нашел, временно подбрил его у Big14
«Нанесите тонкий слой силиконовой смазки на новые направляющие втулки и отверстия, в которые они должны быть установлены»
Но наши люди переводят это по своему)) А так же путают понятия guide pins — направляющие пальцы и guide sleeves — направляющие втулки. Если есть сомнения в правильности перевода просто загуглите в картинкахguide pins ATE и guide sleeves ATE. Всё станет на свои места!
А кто сказал что их нельзя смазывать?
А кто сказал что можно?
Почему большинство наших людей считают что если не запрещено то можно?
В мануалах компании ATE нет указания по их смазке, более того, у ATE нет смазки для направляющих суппорта! Для самого суппорта есть, противоскрипная есть, а для направляек нету, т.к. она не нужна!
У некоторых производителей про смазку применяемых на их авто суппортов ATE ничего не написано, а у BMW и Volvo чётко указан запрет на их смазку!
Искренне надеюсь эта тема принесет больше ответов чем вопросов!
PS А вот как работает эта система
Кстати, интересно почему в профильной группе до сих пор там мало подписчиков?
avtoexperts.ru
При замене или простом обслуживании суппортов, рекомендуется смазывать трущиеся, подвижные детали специальными смазками, для обеспечения нормальной работы узла в целом. Суппорт один из основных компонентов в тормозной системе, почему требует к себе особого внимания. Здесь важно следить за состоянием направляющих для прижимных скоб, так называемых «пальцев», так как они самое уязвимое место. Причем важность периодического смазывания, указывается даже в «мануалах» производителей, почти для каждой модели.
Важно понимать, что если использовать не подходящие средства, то эффект может быть обратным, вплоть до заклинивания «пальцев», колодок, поршней. То же самое ждет водителей, у которых направляющие работают «на сухую». На них попадает грязь, влага, впоследствии забивая их и приводя к не правильной работе устройства, не до конца прижимается колодка, начинает клинить и тому подобное.
Какие смазки подходят?
В целом, предъявляют стандартные требования по типу воздействия смазки и её составу. Итак:
• В первую очередь это температурный режим, так как суппорт, в принципе работает в запредельных температурах, смазка должна быть соответствующая. Минимальный выдерживаемый нагрев от 160 градусов.
• Высокие эксплуатационные режимы даже при минусовых температурах.
• Важно, чтобы смазка не была агрессивной к резиновым изделиям, а также пластмассе. Так как на «пальцах» находятся пыльники. Если на них попадет агрессивный компонент, резина может разбухнуть, и просто не будет держаться на «пальце». Зачастую, к таким смазкам относят привычные — литолы, солидолы. Ничего из перечисленного не подходит, как многие бы не возражали. Их основное предназначение, убрать скрипы и скрежет.
• Стойкость к атмосферным воздействиям — снег, дождь.
До некоторых пор, ходило устойчивое представление, что классические солидолы, литолы подходят и для смазки направляющих, однако, как уже сказали, они агрессивны к резине, пластику. Поэтому выбор должен падать на специализированные смазки, на основе минеральных, синтетических масел и натуральных загустителей. Их свойства позволяют смазке не стекать с направляющих (хорошая адгезия), оставаться температуростойкой. Кроме того, «синтетика» не агрессивна к уплотнителям, устойчива к воде, кислотным жидкостям. Температурный порог, как правило, более 250 градусов.
Специалисты выделяют две группы средств, по исходному составу, которые подходят для смазки:
1. Минеральные. Это пасты, как их еще называют, в основу которых берется «минералка» с добавлением различных загустителей. Наиболее популярным загустителем считается — бентонит, который в составе имеет металлические частицы и кислоты. Основная особенность таких смазок, в принципе отсутствие температурных колебаний от 50 до 180 градусов. Наиболее известные продукты от компаний: Plastilube VR 500, Loctite LB 8106, Molykote G-3407.
Среди отечественных предложений, можно вспомнить о МС-1600, ЦИАТИМ-221 (с приставкой F, предназначена и для поршней), УНИОЛ-1. Последняя рекомендуется в «мануале» к Вазам, однако найти её сложно. Хорошей популярностью на отечественном рынке пользуется универсальная Slipkote 220-R и Anti-Quietsch-Paste (обращайте внимание на маркировку, чтобы не купить антискрипную).
Кстати, по поводу отечественной ЦИАТИМ-221, если по всем остальным параметрам она подходит, то температурный режим всего до 200 градусов. Поэтому и применяют её, зачастую, на российских автомобилях Lada, некоторых бюджетных иномарках вроде Chevrolet, KIA, Hyundai. Если активно использовать тормоза, то смазка просто вытечет и все.
Всегда ли нужно смазывать направляющие?
Как бы не думали, однако на сегодняшний день, не для всех «пальцев», есть необходимость в смазке. Дело в том, что такие производители, как TEVES, LUCAS, АТЕ конструктивно предусмотрели, что движение направляющих происходит не прямо через резиновый уплотнитель, а через специальную пластмассовую втулку. В случае необходимости можно купить ремкомплект (включающий пыльник, втулку, направляющую и даже скобу, у некоторых производителей) или просто отполировать направляющую, если нет серьезных выработок.
Кстати, смазка не поможет при серьезной выработке на «пальце». Это второй случай, когда покупка смазки не оправдана для устранения стука. Тут решение только одно — покупка новых «направляющих».
Третий момент, когда при выработке на самих скобах, владельцы стараются компенсировать это смазкой. В таких случаях аналогично, смазка просто не сможет справиться, и стук все равно будет доноситься. Поэтому единственный правильный выход — это купить новые запчасти, либо попробовать восстановить, проконсультировавшись у специалистов.
Как правильно смазывать? Как часто это делается?
Первое, что запомните, предварительно осмотрите узел на предмет повреждения, возможно, появилась выработка или порвался пыльник. Не редко после длительной эксплуатации образованная выработка на направляющих или скобах и становится причиной стуков, скрипов. Тогда наиболее обдуманно заменить старые детали на новые. Сейчас достаточно ремкомплектов, причем даже для самых продвинутых брендов тормозной системы.
В смазке ничего сложного нет, главное помните о том, что здесь не действует правило, чем больше, тем лучше. Одному «пальцу» достаточно всего трех грамм, не нужно обмазывать его с «горой». Потому как излишки могут попасть на колодки, плохо дело, если на фрикционные накладки. Как понимаете, качество тормозов значительно ухудшится. Не забывайте проверить ход направляющих после сборки, так ли они подвижны, как ранее.
Что касается сроков смазывания, как часто это нужно делать, то точных и регламентных периодов нет. Те производители, которые советуют это делать, сходятся на том, что достаточно смазывать после каждой замены колодок, дисков, поршней, покупки ремкомплекта. Ну, и естественно, если услышали стуки, скрипы то не лишним будет проверить, может быть нужна смазка.
Заключение
Подытожить хотелось следующим, помните, что не для каждого автомобиля необходима смазка направляющих, уточняйте производителя, что он конкретно говорит. Возможно, там есть пластиковые втулки, для которых смысла в смазке просто нет. К примеру, на отечественные Lada, хоть и рекомендуется использовать ЦИАТИМ-221, его температурный режим не подойдет для агрессивной езды. Основные требования вынесли в статью, старайтесь следовать им.
Кроме того, обращайте внимание на состояние «пальцев», пыльников, возможно необходим ремонт и т.д. К выбору смазки подходите ответственно, учитывайте собственный стиль вождения.
