Виды приводов бытовой швейной машины, их преимущества и недостатки

Бытовые швейные машины разнообразны по своей конструкции, техническим возможностям и внешнему виду. Но их устройство, наладка и правила эксплуатации имеют много общего. Бытовые швейные машины предназначены для стачивания тканей, выполнения декоративных строчек, а также вышивки и штопки. Швейная машина может приводиться в движение с помощью различных приводов.

Виды приводов швейной машины

Бытовые швейные машины бывают с ручным приводом, ножным и электрическим приводом. Ручной привод – движение вала приводится с помощью рукоятки, прикреплённой к малому маховому колесу. Движение производится вручную правой рукой, левая рука контролирует перемещение ткани. Работать на такой машине не очень удобно, потому что правая рука занята вращением рукоятки, снижается скорость работы и ее качество. Ножной привод – движение вала приводится с помощью большого махового колеса, которое соединено с малым маховым колесом ремнём. Движение приводится ногами педалью, за счёт движения педали, раскручивается большое маховое колесо, которое соединено с малым маховым колесом, последнее соединено с валом, так работает машина. Скорость увеличивается за счёт увеличения движения педали, полным людям перемещать его неудобно. Ножной привод освобождает руки от работы –это удобно для обучения, т.к. можно регулировать скорость вращения по своим возможностям.

Электропривод – состоит из двух основных частей: электропривода и педали. Электропривод крепится к швейной машине. Педаль устанавливается на полу в удобном месте. Пуск электропривода производится ногой на крышку педали. Скорость прокладывания машинной строчки зависит от силы нажатия на педаль: чем сильнее давить на педаль, тем скорость будет больше. При отпускании педали она возвращается в исходное положение. Скорость вращения уменьшается до полной остановки машины. Машина с электроприводом наиболее быстроходна и современна, повышается производительность труда и качество работы.

2. Вам необходимо приготовить на ужин 4 порции рыбы в кляре. Пользуясь справочными материалами, рассчитайте необходимый состав, количество и примерную стоимость продуктов. Назовите способы определения качества рыбы. Перечислите последовательность первичной обработки рыбы. (см. приложение)

Рыба и морепродукты – важнейший источник пищевых веществ высокой биологической ценности. Мясо рыбы состоит из белковых и минеральных веществ, жиров и витаминов. Белки рыбы по сравнению с теми, которые содержатся в мясе, значительно лучше перевариваются и хорошо (примерно, на98%) усваиваются. Наиболее вкусна и полезна нежирная свежая рыба, но она относится к скоропортящимся продуктам. Поэтому свежую рыбу, рекомендуется, по возможности, быстрее подвергнуть тепловой обработке. Широко употребляется в пищу мороженая и солёная рыба.

Для доброкачественной свежей, охлажденной и мороженой (после размораживания) рыбы характерны следующие признаки:

· поверхность рыбы чистая, естественной окраски;

· рыба не должна быть побитой;

· глаза выпуклые, прозрачные; жаберные крышки плотно прилегают к жабрам;

· консистенция мяса рыбы плотная; у мороженой рыбы после размораживания может быть ослабевшая консистенция, но не дряблая;

· морская рыба может иметь лёгкий приятный запах морской воды, водорослей.

Большой популярностью пользуются рыбные консервы. Чтобы узнать срок хранения консервов, необходимо посмотреть шифр на крышке банки. Например,19.09.98. – дата изготовления; 19.09.99. – срок реализации. Также на крышке консервов может стоять только одна дата, например 19.09.98, а на этикетке тогда будет написано: срок годности 1 год. Следовательно, 19.09.99 – срок реализации продукции.

Первичная обработка рыбы

· оттаивание (для мороженой рыбы);

· очистка от чешуи ( от хвоста к голове);

· разрезание брюшка ( от хвоста к голове);

· удаление внутренностей, головы, плавников и хвоста;

Источник

Виды приводов швейной машины

Швейную машину можно привести в движение с помощью различных приводов.

Бытовые швейные машины бывают с ручным (рис. 31, а), ножным (рис. 32, б) и электрическим (рис. 33, в) приводами.

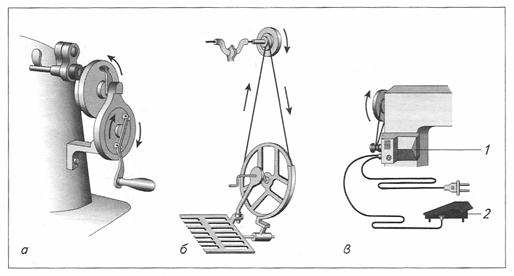

Рис. 27. Приводы швейной машины:

а — ручной; б — ножной; 8— электрический

Все современные бытовые швейные машины оснащены электрическим приводом.

Электропривод состоит из двух основных частей: электродвигателя 1 и педали 2 (рис. 27, в). Электродвигатель крепится к швейной машине. Педаль устанавливается на полу в удобном месте. Пуск электропривода производится надавливанием ногой на крышку педали. Скорость прокладывания машинной строчки зависит от силы нажатия на педаль: чем сильнее давление на педаль, тем больше скорость. При отпускании педали она возвращается в исходное положение, и скорость вращения уменьшается до полной остановки машины.

!Бытовая швейная машина, детали швейной машины, приводы швейной машины.

?1. Для чего предназначены бытовые швейные машины?

2. Назови основные детали швейной машины.

3. От чего зависит скорость прокладывания машинной строчки на швейной машине с электроприводом?

§19. Подготовка к выполнению машинных работ

Перед тем как приступать к выполнению машинных работ, необходимо сначала ознакомиться с правилами безопасности труда, а затем подготовить швейную машину к работе.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Привод швейной машины

РУЧНОЙ ПРИВОД

Ручной привод состоит из корпуса 1 (рис. 17), который крепится к рукаву машины болтом 13. В корпусе установлена пара цилиндрических зубчатых шестерен 4 и 6 с передаточным отношением 1 : 3. Шестерни закрыты крышкой 8, которая крепится к корпусу двумя винтами 9. Малая шестерня 6 выполнена заодно с поводком 3, который входит в окно маховика. Малая шестерня шарнирно установлена на оси 5, а большая на осп 2. Большая шестерня имеет выступы 12, к которым крепится ручка 11 с помощью оси 7 и стопора 10. Стопор 10 подпружинен и может оттягиваться при переводе ручки 11 в нерабочее положение. В это положение ручка переводится для хранения или транспортировки во избежание поломки и уменьшения габарита машины.

При вращении ручки 11 поводок 3 приводит в движение маховик машины. Вращать ручку необходимо только от себя. При этом маховик и главный вал машины будут вращаться в нужном направлении (т. е. на себя). Для легкости хода необходимо периодически смазывать оси большой и малой шестерен.

НОЖНОЙ ПРИВОД

Если бытовая швейная машина скомплектована со столом, то пользуются ножным приводом. Для приведения машины в рабочее состояние необходимо маховик соединить с приводным колесом 1 (рис. 18) посредством круглого кожаного ремня 27 и металлической скрепки 28.

Ножной привод состоит из педали 17, подвижно установленной на двух осях 16. Оси 16 закреплены контргайками 24 на кронштейнах 15, которые в свою очередь болтами крепятся к днищу 14 стола. К педали 17 посредством шурупов крепится кронштейн 18. В отверстие кронштейна вставлена гильза 22 и закреп лена контргайкой 19 (сечение С-С). В гильзу вставлен шаровой наконечник тяги 21, который снизу поддерживает подпятник 23. Для смягчения удара и уменьшения стука при работе между подпятником 23 и шаровым концом тяги 21 проложена кожаная шайба 20. Верхний конец тяги 21 ввернут в головку 26 и зафиксировав контргайкой 13 (сечение В—В). В головку также вставлен сепаратор 12 и уложены шарики 7 которые поджимаются круглой гайкой 6. Ось 9 посредством шайбы 10 и гайки 11 неподвижно крепится к приводному колесу 1. Для легкости вращения шарики 7 смазаны густой смазкой, которая долго сохраняет свои свойства и обеспечивает нормальную работу этого узла.
Приводное колесо 1 центральным отверстием шарнирно установлено на оси 5 и удерживается головкой 4 (сечение А-А). Ось 5 неподвижно закреплена в кронштейне 3 болтом 2. Кронштейн 3 тремя болтами 25 крепится к боковой стенке стола-тумбочки. Ножной привод освобождает руки работающего для выполнения швейной операции. Работа на машине с ножным приводом требует определенного навыка, хотя значительная масса и большой диаметр приводного колеса способствуют равномерному вращению главного вала машины при толчкообразном движении педали 17.

ЭЛЕКТРИЧЕСКИЙ ПРИВОД

Электропривод состоит из однофазного коллекторного асинхронного электродвигателя и пускорегулирующего реостата. Электродвигатель может быть встроенным в корпус машины или навесным. Тот и другой имеют свои преимущества и недостатки. Встроенный электродвигатель делает машину более компактной, лучше защищен от внешних повреждений.

Навесной двигатель проще отремонтировать, заменить контактные щетки или приводной ремень. Наиболее распространен отечественный электропривод МШ-2, выпускаемый Серпуховским заводом. Навесной электродвигатель 7 (рис. 19) крепится к кронштейну 1 двумя скобами 6 посредством гаек 8. Кронштейн 1 крепится к корпусу машины болтом 2 (как и кронштейн корпуса ручного привода). Шкив 9, закрепленный на валу электродвигателя, клиповый ремень 3 передает вращение маховику 5, закрепленному на главном валу машины фрикционным винтом 4.
На рис. 20 показана электрическая схема электропривода. Электродвигатель Д и пускорегулирующий реостат РП являются источниками искровых разрядов, вызывающих радиопомехи. Для подавления радиопомех пластмассовый корпус электродвигателя изнутри покрыт специальным составом, не пропускающим радиопомехи в эфир, а реостат оснащен специальными конденсаторами С1 С2 С3 и индуктивными катушками L1 и L2, которые являются фильтром, препятствующим прониканию в бытовую электросеть вредных импульсов тока.
Пускорегулирующий реостат находится в карболитовом корпусе. Он выполнен в виде ножной педали и служит для включения машины и регулирования частоты вращения главного вала в процессе ее работы.
Основание 1 (рис. 21) соединяется с крышкой 4 четырьмя шурупами 27 через резиновые втулки 26. К основанию 1 двумя винтами 11 с гайками 12 и шайбами 13 крепится корпус 10 реостата. Реостат от корпуса изолирован асбестовыми шайбами. В отверстия корпуса 10 вставлены два столбика из угольных дисков 33 толщиной 0,4—0,5 мм.

Техническая характеристика электропривода МШ-2

К корпусу 10 винтами 9 крепятся два держателя 8, в отверстия которых вставлены угольные контакты 7.
В отверстие крышки с внутренней стороны вставлена кнопка 6, вилка которой охватывает штифт 5 нажимного рычага 3. Рычаг 3 шарнирно укреплен на оси 38, вставленной в отверстия стойки 39. Стойка 39 крепится к основанию 1 винтом 2.

Нижнее плечо рычага 3 соприкасается с толкателем 37, который перемещается под корпусом реостата 10. В вилку, расположенную на конце толкателя 37, под действием пружины 15 упирается контактный диск 16. Диск 16 закреплен на штоке 14. На конец штока 14 надета втулка 36, которая под действием пружины 15 прижимается к головке штока 14. На втулку 36 напрессованы контактная пластина 34 и ограничительная пластина 35. Справа в отверстие корпуса 10 реостата вставлены направляющие винты 32. На их концах закреплены контактные пластины 19. К пластинам 19 шайбами 31 и гайками 30 присоединены провода 29, идущие от конденсатора 23.
Дроссели 18 и 28 также соединены с пластинами 19. К конденсатору 23 припаяны концы проводов 25, соединяющие педаль с электродвигателем. Вложенные в отверстия основания 1 дроссели 18 и 28 охватываются скобой 22, прикрепленной к основанию 1 винтом 21. Включив штепсельную вилку педали в электросеть, нужно нажать ногой на кнопку 6. Рычаг 3 повернется по часовой стрелке и переместит толкатель 37, который, перемещаясь вправо, через контактную пластину 34 нажмет на контакты 7. Диски 33 подожмутся, и цепь электродвигателя замкнется через угольный реостат. Чем сильнее нажимать на кнопку 6, тем плотнее будут поджиматься диски 33, сопротивление между ними уменьшится, а частота вращения главного вала машины будет увеличиваться. При нажиме на кнопку 6 до отказа контактный диск 16 соприкоснется с контактными пластинами 19, и ток, минуя угольные диски, потечет по обмотке электродвигателя. Вал электродвигателя в это время будет вращаться с частотой 6000 об/мин. При полном отпускании кнопки 6 пружина 15 разомкнет контактную пластину 34 с контактами 7. Ток не сможет протекать по цепи электродвигателя и электродвигатель выключится.

Чтобы оставлять комментарии необходимо зарегистрироваться.
You have no rights to post comments

Источник

С каким приводом бывают бытовые швейные машины

Старые механические швейные машинки уже давно сняты с производства, поскольку не могли обеспечить высокие качество строчки и скорость работы. На смену им пришли электрические аналоги, которые выигрывают во всём. Но это вовсе не значит что добротные помощницы наших бабушек канули в лету — машинки по-прежнему справляются с возложенными на них задачами, радуя владельцев надёжностью и долговечностью.

Виды приводов швейных машин

Существует всего 2 способа привести маховое колесо в движение: мускульная сила и электродвигатель. В первом случае темп работы швейной машинки задаётся рукояткой ручного или педалью ножного привода. Во втором же для запуска устройства достаточно надавить с необходимым усилием на управляющую педаль.

Ручной привод

Такая разновидность механики предполагает запуск вала с помощью малого махового колеса, к которому прикреплена рукоятка. Низкая скорость работы такого устройства сочетается с рядом неудобств: правая рука оператора занята приведением механизма машинки в движение, а контроль перемещения ткани осуществляется левой. Поэтому вскоре такие модели были заменены на более практичные.

Ножной

Чтобы освободить руки оператора, швейная машинка была дополнена станиной. В её конструкцию входит подвижная педаль, при движении которой усилие через поводок передаётся на ведущее колесо. А уже оно при помощи ремней приводит в движение маховик расположенной на столе станины машинки. Руки оператора освободились, скорость и качество строчки возросли.

Такое устройство и сейчас удобно в роли учебного пособия, поскольку швея может легко отрегулировать скорость его работы сообразно со своими возможностями. Но тяжёлую станину трудно передвигать в нужное место, её работу тихой не назвать, да и развить необходимую для опытного пользователя скорость достаточно трудно. Именно это и стало причиной перехода пользователей на более современный привод.

Электрический

Электродвигатель вначале устанавливался на привычные в ту пору «ручные» или «ножные» машинки с целью повышения их продуктивности. Управление оборотами осуществляется ногой оператора — чем сильнее давление на педаль, тем больше скорость работы машинки. Такие спарки (педаль+сервомотор мощностью до 150 Вт) можно найти и сейчас, чем и пользуются владельцы надёжной раритетной механики. Но работа самой швейной машинки осталась достаточно громкой, а её функциональность ограниченной.

Эра «белошвеек»

На смену массивным и простым механическим пришли более лёгкие, компактные и функциональные электрические швейные машинки. Двигатель у них встроен в корпус. А наружу выступает лишь кабель с управляющей педалью. Первые модели в народе назывались «белошвейками», потому что предназначались для тонкой работы.

В современном магазине на полках не встретить сортировки швейных машин по приводам, потому что все они приводятся в движение электромотором. Взамен этого присутствует сортировка по типу управления на:

При выборе бытовой швейной машинки лучше ориентироваться на механическое или электромеханическое управление, поскольку они сочетают производительность, простоту и надёжность. Электронные (компьютерные) — инструмент профессионалов, в работе которых без сложных стежков не обойтись.

Источник

Электроприводы швейных машин

Тема «Виды и назначение швейного оборудования».

Швейными машинаминазывают оборудование, которое предназначено для соединения и обработки деталей швейных изделий и имеющее иглу в качестве основного инструмента для выполнения операции. Различают технологическую, конструктивную и буквенно-цифровую классификации швейных машин.

При технологической классификации швейные машины различают:

· по типу стежка — машины челночного стежка (тип стежка 301), машины челночного зигзагообразного стежка (304), машины однониточного цепного стежка (101), машины краеобметочного стежка (501) и др.;

· по виду строчки — прямострочные, сложной конфигурации и др;

· по количеству ниток в строчке — однониточного цепного стежка, двухниточного цепного стежка и др.;

· по виду обрабатываемых материалов — для обработки кожи, меха, ткани и др.;

· по толщине обрабатываемых материалов — для легких тканей, средних или толстых материалов, а также по другим признакам.

По признаку специализации машины делятся на:

Универсальные машины (например, машины классов 1022М, 97-А и др.) предназначены для выполнения широкого перечня технологических операций. Специализированные швейные машины обычно созданы на базе машин общего назначения и имеют технологическую специализацию.

Швейные машины различают по признаку автоматизации:

Неавтоматизированные машины не имеют средств автоматизации. Автоматизированные машины имеют такие средства автоматизации, как автоматическое устройство обрезки нитки, автоматизированный подъем прижимной лапки, автоостановка машины в конце операции и т.п.

Машины-полуавтоматы выполняют часть технологической операции в автоматическом режиме.

Швейные машины различают по скоростным характеристикам: при скорости образования стежка ниже 2500 стежков в 1 мин машины считают низкоскоростными, а свыше 5000 стежков в 1 мин — высокоскоростными.

Конструктивная классификацияделит машины по расположению головки относительно оператора (швеи), расположению рукава относительно поверхности стола, длине вылета рукава, сочетанию вида рукава и платформы и др. Когда шкив машины расположен по правую руку швеи,то машину называют праворукавной; при расположении шкива по левую руку— леворукавной.

Буквенно-цифровая классификация машин может быть представлена через заводскую классификацию и с помощью буквенно-цифрового кода. В нашей стране распространена заводская классификация швейных машин. Каждой выпускаемой машине присваивается порядковый номер на заводе. При выпуске новой модели к этому номеру добавляется буква в конце номера или цифра впереди. Например, машина 22-го класса ПО «Промшвеймаш» г. Орши при модернизации получила номер 1022, а при дальнейшей модернизации — 1022М.

Электроприводы швейных машин

— электрофрикционные, автоматизированные с позиционированием иглы швейной машины,

— электроприводы с автоматизированными функциями,

— электродвигатели со шкивом на валу для швейных полуавтоматов и автоматов с механизмом автоостанова,

— современные мини электроприводы, устанавливаемые на корпусе швейной машины.

Во всех типах электропривода, за исключением сервоприводов, вращение от шкива 1 (рис.1) на валу привода предается через ремень 3 к шкиву 2, закрепленном на главном валу швейной машины.

Рис.1. Электрофрикционный привод швейной машины

Рис. 2 Схема установки электропривода на промышленном столе

Для швейного полуавтомата с механическим включением и остановом вращения его главного вала обеспечивают механизмы, встроенные в головку швейной машины. Электропривод в этом полуавтомате состоит из электродвигателя б и ременной передачи 3 от шкива /, расположенного на валу электродвигателя, к шкиву 2 главного вала машины. Электродвигатель 6 устанавливается под крышкой промышленного стола машины и прикрепляется к ней болтами 5.
