Обманка на абс грузовика

Установка обманки (эмулятора) ABS и EBS

Эмулятор, обманка абс на DAF XF. На этой модели стоит примитивный дисплей на котором отображается давления масла и значок ABS. Наш специалист переделал этот монитор чик только на значок ABS и врезав в нужные контакты реле времени сделал потухания абс через 3 секунды как у штатного автомобиля.

При ремонте ABS грузового транспорта помогает не только замена датчика ABS, но бывают проблемы в проводке, и в модуляторе wabco, knorr и в самом блоке управления, мозги. Причин может быть много. Если вам не хочется заморачиваться и восстанавливать все в штатном варианте систему ebs грузовика, то я предлагаю услугу установки обманки ABS, EBS на все грузовые автомобили с выездом к клиенту. Эмулятор ABS на грузовик я могу поставить на МАН, Mercedes, Scania, Daf, Volvo, Renault, Iveca, Kamaz, Maz и другие грузовики. В чём заключается моя обманка ABS?

Нестоит подключать параллельно индикатор давления масла с индикатором аккумулятора. Потому-что сотрудники ГИБДД научились проверять ABS. Неоднократно были случаи, что они просили включить зажигание и ждали пока лампочка ABS потухнет, не заводя двигатель. Они прекрасно знают, что ABS должен потухнуть не заводя двигатель. Поэтому подключение к маслу или к лампе зарядки генератора не стоит. А также на некоторых приборных панелях запараллелить с другими лампочками не получится, потому что будет дополнительное сопротивление и процессор в приборной панели выйдет из строя. Поэтому самый безопастный и лучший вариант в моей практике — это установить дополнительную лампочку и подогнать её по времени и по цвету.

Такую процедуру я произвожу на выезде, обманка ebs на грузовики модулятор ABS грузового транспорта. Сейчас у очень многих людей возникает такая проблема на автомобилях грузового транспорта.

Наказание за нерабочею тормозную систему, запрет эксплуатации автомобиля и штрафстоянка!

2 недели на лампочку.(При сильных скачках напряжения как и любая лампочка подвержена перегоранию)

1 Месяц на установку и реле.(Я использую качественные реле российского производства, завод изготовитель дает 1 месяц гарантию)

Если вас заинтересовала услуга, позвоните нам по тел: 8(916)777-53-02

Источник

Штраф за АБС. Что делать, если инспектор грозит штрафстоянкой? Версия для печати

Координатор ассоциации «Дальнобойщик» Валерий Войтко объясняет, как следует поступить, если вам грозят штрафстоянкой за ошибку антиблокировочной системы.

Начнем с давно и всем известной истины: доковыряться можно и до столба. Но чем меньше поводов для обоснованных претензий к техническому состоянию транспортного средства, тем больше у инспекторов придирок по несуществующим поводам. Увы, подобные придирки очень часто срабатывают, в том числе и потому что водители и владельцы машин слабо представляют суть таких разводов.

Андрей Белик, руководитель транспортной компании, Омск:

— Да, есть такое. У нас были прецеденты. АБС не работает – и на штрафстоянку! Где-то что-то в разъем попало и пожалуйста, ошибка горит, но тормозная система-то в порядке! Как выкручиваться? Кто не хочет на штрафстоянку, денег даёт и уезжает.

Незагоревшаяся или напротив, продолжающая гореть после запуска двигателя лампочка АБС становится причиной того, что инспектор ГИБДД, пристально глядя водителю в глаза, начинает пространно рассуждать: ты знаешь, милый, по техническому регламенту неисправность АБС это неисправность тормозной системы, и по этому же техническому регламенту прямая дорога тебе на штрафстоянку. Понимаешь, сколько она стоит и сколько времени потеряешь? Сиди, думай!

К чему сводятся все эти разговоры мы прекрасно знаем. В своё время, пару лет назад, мы столкнулись с этой проблемой, но тогда Youtube-канала у нас не было, и информация прошла незаметно. Всеохватывающего материала мы не сделали, и совершенно зря.

История с лампочками АБС продолжает повторяться с завидной регулярностью то в одних регионах то в других, то чаще, то реже. Это заставляет задуматься о существовании единого координационного центра. Не скажу, что проводятся какие-то селекторные совещания между сотрудниками ГИБДД, но в соцсетях и мессенджерах инспекторы делятся передовым опытом по прессингу водителей – это точно.

«АБС по техрегламенту» – на всех дорогах страны

Игорь Пасынков, руководитель транспортной компании, Курган

— C момента принятия техрегламента эти фишка с АБС стала вечной. Она может утихать, но будет вновь появляться. Была такая большая-большая программа по «ошкуриванию» перевозчиков в Омской области. «Шкурили» не по-детски! Люди написали кучу жалоб, и там утихло, но уже в Иркутской области вдруг начали спрашивать – а что здесь лампочка, горит она у тебя или не горит…

Я теперь думаю – когда они дойдут до прицепов? Вот здесь начнется веселуха, потому что, скажу вам честно, прицепов с рабочим АБС меньше половины. И пойдет полыхать пожар по всей стране.

Если скромные люди на Дальнем Востоке, на востоке Сибири – начинается с трешечки. А если это зажравшиеся милиционеры в чернозёмных областях, на европейской территории России – то там 25-30. С этого начинается разговор. С нынешней тарифной политикой, с нынешней неопределенной хозяйственной деятельностью в перевозках, когда любой проходимец может обобрать перевозчика – что ему делать? Где деньги брать? Каким образом с этим бороться? Не верю я в сообщество, не верю, что оно может консолидироваться в борьбе с этим идиотизмом, когда каждый несёт троячок и счастлив, что избежал штрафстоянки, хотя троячок это, наверное, весь его заработок за эту поездку. Что делать?

Поделимся нашим опытом, расскажем, как противостоять прессингу. Инспектор, который впаривает вам штраф и угрожает штрафстоянкой с формулировкой «за неработающий АБС по техрегламенту» должен сразу посылаться на свежий воздух. Так некоторые наши коллеги и поступают.

Данила Кудряшов, сотрудник транспортной компании, Москва-Новосибирск

— У меня была ситуация, гаишники ползли смотреть – а чего лампочка горит? А я водителю говорю: скажи, что прицеп выпускался без АБС. Пусть делают техэкспертизу и до свидания!

Проблема в том, что допускать такую дерзость можно только в том случае, когда сам глубоко владеешь материалом, понимаешь, о чем идет речь. То есть водителю, попавшему под прессинг, нужно четко понимать весь расклад: что такое АБС, тормоза, штраф и штрафстоянка.

Начнём с технического регламента

Что за зверь такой – техрегламент? Технический регламент о безопасности колесных транспортных средств Таможенного Союза, принятый Россией, Казахстаном и Белоруссией расписывает абсолютно все требования к автомобилям, производимым, ввозимым и вводимым в эксплуатацию на территории Таможенного Союза. В нём перечисляется всё – от переднего бампера до задних фонарей. Двигатель, рулевая система, тормоза, сцепное устройство – 370 страниц требований, и на них АБС отведено не так много места. Требования к ней описаны в приложении номер 8 («Требования к тормозным системам»).

1.15.1. АБС должна быть в комплектном и работоспособном состоянии. Должны отсутствовать видимые повреждения, ненадежное крепление, отсоединение элементов АБС.

1.15.2. Световой индикатор мониторинга рабочего состояния АБС должен находиться в рабочем состоянии, включаться при активации АБС после включения зажигания и отключаться не позже, чем когда скорость транспортного средства достигнет 10 км/ч.

1.15.3. Транспортные средства, оборудованные АБС, при торможениях в снаряженном состоянии (с учетом массы водителя) с начальной скоростью не менее 40 км/ч должны двигаться в пределах коридора движения прямолинейно, без заноса.

1.16. У транспортных средств с пневматическими тормозными системами глушители шума истечения сжатого воздуха из тормозной системы должны быть герметично закреплены и работоспособны.

То есть техрегламент говорит о том, что АБС должна быть в комплектном и работоспособном состоянии – вопросов нет. Вопрос в другом: а если система некомплектна или неработоспособна, какое наказание должно применяться к водителю?

Следует поговорить об иерархии нормативных актов. Базовый документ для водителя – ПДД, имеющие статус постановления правительства. Как правило, все остальные документы расширяют, дополняют и толкуют те или иные нормы и термины, озвученные в ПДД, пункт 2.3 (обязанности водителя).

2.3. Водитель транспортного средства обязан:

2.3.1. Перед выездом проверить и в пути обеспечить исправное техническое состояние транспортного средства в соответствии с Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения.

Запрещается движение при неисправности рабочей тормозной системы, рулевого управления, сцепного устройства (в составе автопоезда), не горящих (отсутствующих) фарах и задних габаритных огнях в темное время суток или в условиях недостаточной видимости, недействующем со стороны водителя стеклоочистителе во время дождя или снегопада.

При возникновении в пути прочих неисправностей, с которыми приложением к Основным положениям запрещена эксплуатация транспортных средств, водитель должен устранить их, а если это невозможно, то он может следовать к месту стоянки или ремонта с соблюдением необходимых мер предосторожности;

Здесь, особо отмечаю и подчеркиваю, речь идет о рабочей тормозной системе. Об основной, а не вспомогательной или стояночной. Если водитель пренебрег своими обязанностями по поддержанию технической исправности ТС, его ждёт наказание. Всё, что касается наказаний прописано в КоАП 12.5. В подпункте 2 этой статьи речь идёт о наказании водителю за управление ТС с заведомо неисправными тормозной системой (за исключением стояночного тормоза), рулевым управлением или сцепным устройством автопоезда, что влечет наложение административного штрафа в размере 500 рублей. Для пресечения правонарушения статьей 12.5.2 предусмотрена штрафстоянка и отстранение водителя от управления ТС. То есть машина с неисправными тормозами или рулевым управлением загоняется на штрафстоянку, что вполне понятно и, наверное, обоснованно.

Нам в этой ситуации необходимо выяснить, что означает термин «заведомо неисправная тормозная система». Неисправности, при которых запрещена эксплуатация ТС, прописана в главе «Основные положения по допуску ТС к эксплуатации» ПДД. Пункт 11 этой главы говорит:

Запрещается эксплуатация автомобилей, автобусов, автопоездов, прицепов, мотоциклов, мопедов, тракторов и других самоходных машин, если их техническое состояние и оборудование не отвечают требованиям Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств (согласно приложению);

И здесь идёт отсылка! Двигаемся дальше – смотрим этот самый перечень.

Настоящий Перечень устанавливает неисправности автомобилей, автобусов, автопоездов, прицепов, мотоциклов, мопедов, тракторов, других самоходных машин и условия, при которых запрещается их эксплуатация. Методы проверки приведенных параметров регламентированы ГОСТом Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».

То есть, речь не идёт о том, что инспектор поковырял в носу и сказал – мужик, у тебя неисправная тормозная система. Речь о том, что неисправности прописаны в ГОСТе в виде таблиц, схем, формул. Статья про тормоза выделена в этом перечне отдельно.

Первый пункт: нормы эффективности торможения рабочей тормозной системы должны соответствовать ГОСТу Р51709-2001.

Раз уж пошли, будем идти до конца! Что на эту тему нам говорит ГОСТ? Пункт 4.1.1: рабочая тормозная система ТС должна обеспечивать нормативы эффективности торможения. Нормативы сведены в массу таблиц – показатель усилия на педали, удельная тормозная сила, длина тормозного пути, время срабатывания тормозной системы и прочее, прочее, прочее… Но при всём при этом в перечне неисправностей транспортных средств, при которых запрещена их эксплуатация, нет никакого упоминания АБС – горит её лампочка или не горит.

Возникает резонный вопрос: почему при таком масштабе перечисления неисправностей АБС из неё выпадает? Очевидно потому, что начиная с ПДД и заканчивая другими документами речь идёт о рабочей тормозной системе, обеспечивающей торможение и остановку ТС, вне зависимости от того, присутствуют ли дополнительные (вспомогательные) электронные системы.

Не будем ничего сочинять: АБС – это дополнительная, вспомогательная система, включенная в общую тормозную систему транспортного средства.

Наши коллеги, пару лет назад попавшие под «абс-ную раздачу», оформили запросы компаниям-производителям грузовой техники и в наш ведущий автомобильный институт НАМИ, в центр технической экспертизы. И ответы автопроизводителей и экспертов дают нам понять: желтая лампочка АБС – не более чем сигнал водителю, что в этой системе существует какая-то неисправность. Это не означает, что водитель должен прекратить движение. Движение с неисправностью АБС допускается. Но с обычными оговорками – соблюдением мер предосторожности. И те, и другие рекомендуют при первой же возможности исправность устранить. Всё!

То есть, спустившись по всей цепочке нормативных актов сверху вниз, мы пришли к тому, что никакого штрафа за АБС по техрегламенту не существует. Разводка в чистом виде!

Вишенка на торте: судебное решение вам в помощь

И очень здорово, что к этим нашим рассуждениям и листаниям бумажек у нас есть еще и решение суда. Рузский районный суд Московской области два года назад принял решение по аналогичной ситуации и отменил протокол инспектора по ст. 12.5.2 КоАП и постановление начальника ГИБДД г. Рузы из тех же самых соображений, подкрепленных информацией от производителей грузовой техники и экспертов НАМИ: АБС не является рабочей тормозной системой.

Надеюсь, этой информации будет вполне достаточно, чтобы вы аргументированно и убедительно, с полным пониманием ситуации отправили инспектора, пытающегося впарить вам лампочку АБС желтого цвета в том направлении, о котором мы говорили в начале.

Ругаться, цапаться, кричать и бить себя кулаком в грудь, наверное, смысла особого нет. Оформляет он протокол – пусть оформляет. У вас есть право вписать в протокол своё мнение о происходящем, а сводится оно к короткой формулировке: «инспектор гонит чушь», но объяснить это надо максимально подробно и доступно.

Так что инспектору, который будет домогаться до вас с лампочкой АБС и штрафом по техрегламенту – флаг в руки, а вам – ссылочка, по которой можно скачать решение Рузского районного суда. И если где-то в очередной раз нарветесь на излишне ретивого служивого, доставайте решение суда, показывайте ему. Полагаю, что массу проблем еще на стадии оформления протокола эта бумажка снимет. Удачи, крепких нервов и до связи!

Источник

Нашёл обманки ABS и AirBag. Круизу быть.

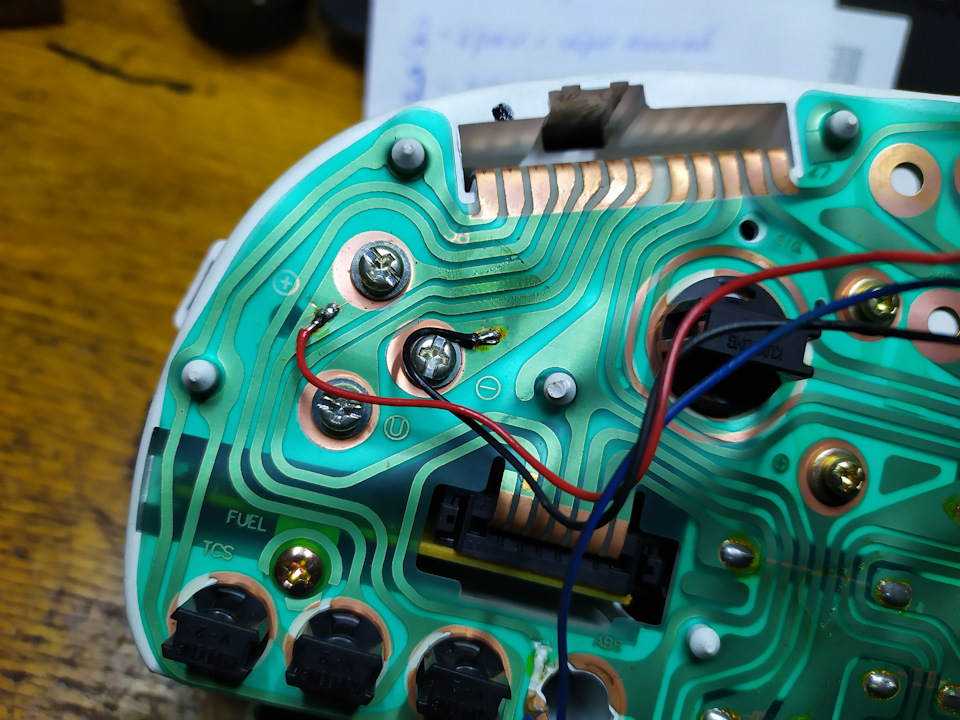

Приветствую. Снимал сегодня от ничегонеделанья приборку. Как и предполагал, на контрольную лампу АБС стояла обманка. Питание «тюнеры» взяли с указателя уровня топлива, выход с обманки припаяли к разрезанной дорожке питания лампы.

Восстановил заводские цепи, всё работает.

Плата обманки, на мой взгляд, не самоделка — явно массовый вариант изготовления.

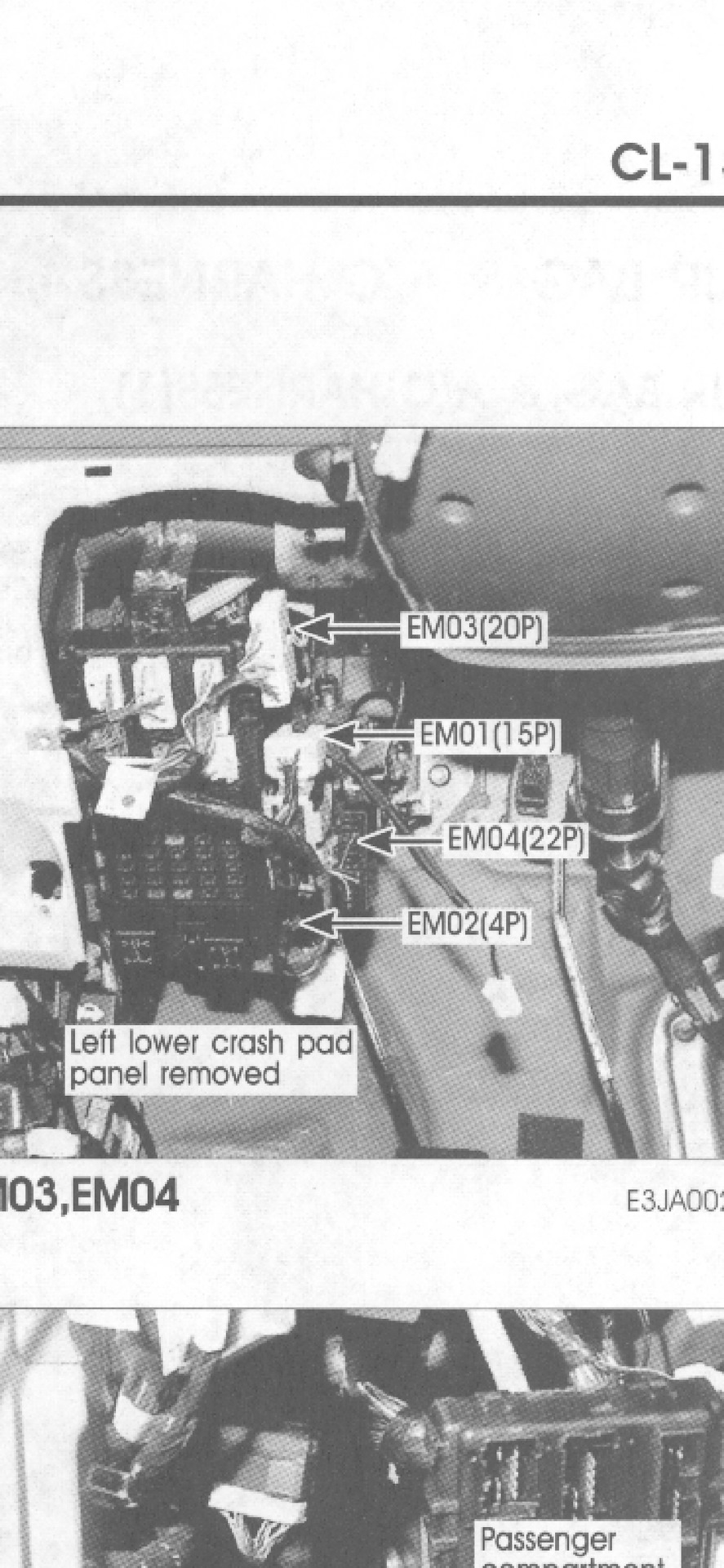

Далее занялся проводами для круиз-контроля. Переделал фишку в подрулевом переключателе и проложил жгут до разъёмов у ног водителя (да да, я занялся круизом). Накинул «сопли» на контакты согласно схемы, и, тестовый заезд показал — работает. В моём старичке из первых партий на приборке три разъёма с контактами в один ряд. И сигнал на лампу круиза приходит на 10-й контакт разъёма М15-1 («шёл» от лампочки), по ещё одной найденной документации идёт сигнал с разъёма ЕМ04 рядом с блоком предохранителей в салоне.

Завтра буду проверять.

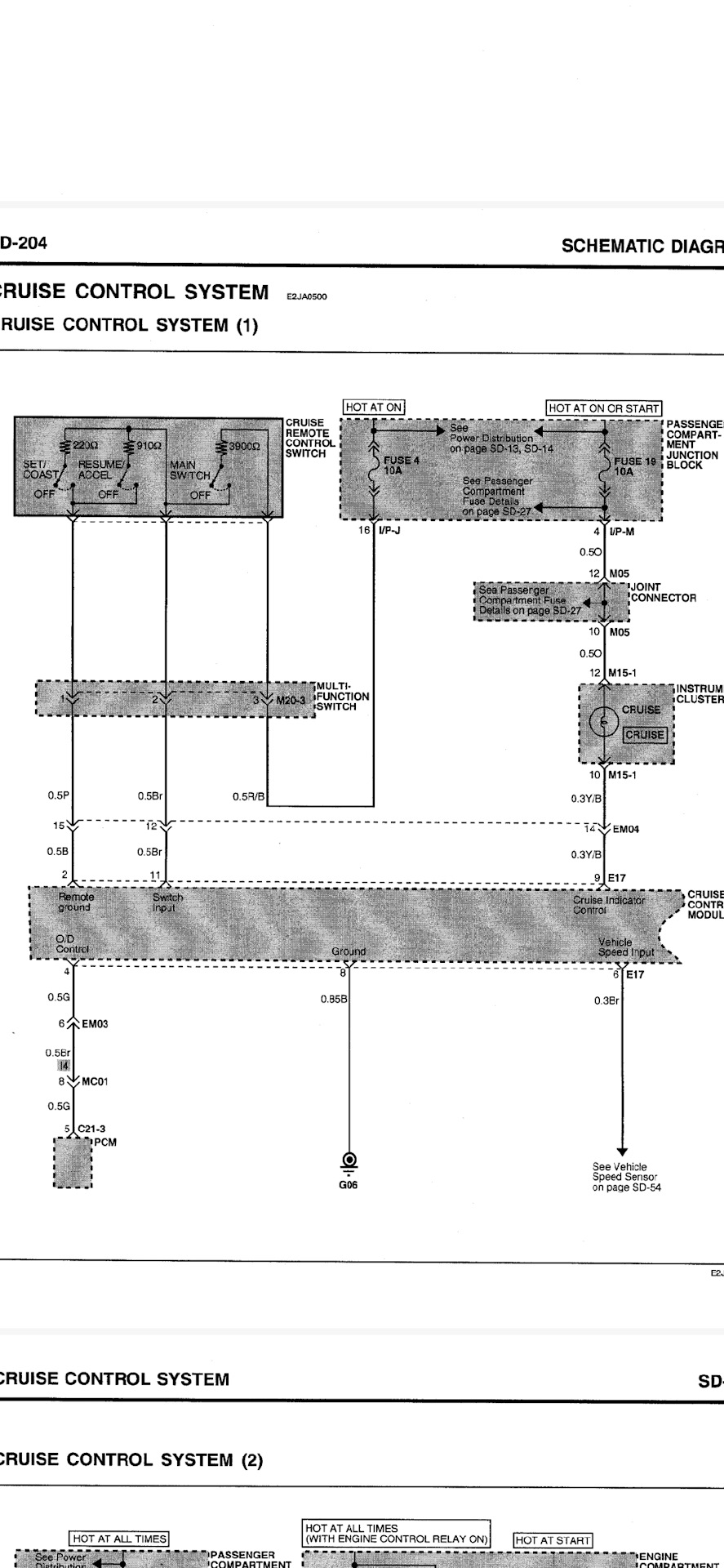

В ранее опубликованной схеме (вероятнее всего для рестайловых авто) был указан контакт #3. Это то и смутило.

И про вторую обманку. Подушка водителя была у меня стрелянная, это выяснил когда руль менял. Когда высвобождал разъёмы справа у ног водителя, нашёл подозрительно не подключенный зелёный разъём. В тоннеле под «бородой» торпедо обнаружил блок подушек безопасности. Развернув жгут к себе под не штатной чёрной изолентой угадывался уже знакомый квадратный элемент.

Источник

Обманка абс на камаз своими руками схема

Эмулятор, обманка абс на DAF XF. На этой модели стоит примитивный дисплей на котором отображается давления масла и значок ABS. Наш специалист переделал этот монитор чик только на значок ABS и врезав в нужные контакты реле времени сделал потухания абс через 3 секунды как у штатного автомобиля.

При ремонте ABS грузового транспорта помогает не только замена датчика ABS, но бывают проблемы в проводке, и в модуляторе wabco, knorr и в самом блоке управления, мозги. Причин может быть много. Если вам не хочется заморачиваться и восстанавливать все в штатном варианте систему ebs грузовика, то я предлагаю услугу установки обманки ABS, EBS на все грузовые автомобили с выездом к клиенту. Эмулятор ABS на грузовик я могу поставить на МАН, Mercedes, Scania, Daf, Volvo, Renault, Iveca, Kamaz, Maz и другие грузовики. В чём заключается моя обманка ABS?

Нестоит подключать параллельно индикатор давления масла с индикатором аккумулятора. Потому-что сотрудники ГИБДД научились проверять ABS. Неоднократно были случаи, что они просили включить зажигание и ждали пока лампочка ABS потухнет, не заводя двигатель. Они прекрасно знают, что ABS должен потухнуть не заводя двигатель. Поэтому подключение к маслу или к лампе зарядки генератора не стоит. А также на некоторых приборных панелях запараллелить с другими лампочками не получится, потому что будет дополнительное сопротивление и процессор в приборной панели выйдет из строя. Поэтому самый безопастный и лучший вариант в моей практике — это установить дополнительную лампочку и подогнать её по времени и по цвету.

Такую процедуру я произвожу на выезде, обманка ebs на грузовики модулятор ABS грузового транспорта. Сейчас у очень многих людей возникает такая проблема на автомобилях грузового транспорта.

Наказание за нерабочею тормозную систему, запрет эксплуатации автомобиля и штрафстоянка!

2 недели на лампочку.(При сильных скачках напряжения как и любая лампочка подвержена перегоранию)

1 Месяц на установку и реле.(Я использую качественные реле российского производства, завод изготовитель дает 1 месяц гарантию)

Этот несложный проект найдет применение везде, где производится ремонт систем ABS/EBS полуприцепов и грузовых автомобилей. Он позволяет значительно ускорить ремонтные работы. Система позволяет эмулировать сигналы датчиков скорости вращения колес для электронного блока управления ABS (ECU – Electronic Control Unit).

Используя этот прибор, можно подавать на ЭБУ сигнал и считывать результаты через диагностический тестер без необходимости вращения колес. Эмулятор имеет преимущество во время обслуживания системы ABS, когда необходимо проверить правильность работы блока управления с точки зрения чтения этих сигналов.

Устройство имеет 4 выхода. Большинство грузовых автомобилей имеют конфигурацию 4S, полуприцепы 2S (иногда 4S), прицепы 4S, и поэтому эмулятор удовлетворяет большинству распространенных систем конфигурации ABS/EBS.

Сигнал правильно работающих датчиков имеет синусоидальную форму и амплитуду около 1 В. Его частота зависит от скорости вращения колес, однако, не превышает нескольких сотен герц. Этот сигнал имеет переменную полярность. Все эти свойства учтены в этом проекте.

Принципиальная схема эмулятора датчиков ABS приведена ниже. Генератор синусоидальных колебаний переменной частоты выполнен на операционном усилителе US1A. Это классическая схема с мостом Вина, с той лишь разницей, что в качестве элемента стабилизации амплитуды колебаний работают диоды D1-D4, две пары соединенных последовательно.

Благодаря такому решению, не требуется применение ламп накаливания, термисторов или других неудобных в использовании элементов, которые, для правильной работы, требуют значительного количества энергии.

Падение напряжения на одном диоде составляет около 0,7 В, значит, максимальная амплитуда выходного сигнала составляет около 1,4 В. Однако это решение имеет один недостаток: открытие диода происходит практически скачкообразно выше порогового напряжения, что приводит к искажениям сигнала.

Это видно на осциллограмме ниже. Однако, как показали испытания, это не оказывает отрицательного влияния на работу и интерпретацию этого сигнала ЭБУ.

Поскольку блок ECU контролирует правильность функционирования датчика через его внутреннее сопротивление, то описанный эмулятор обнаруживается как типичный датчик скорости вращения колеса.

Элементы эмулятора датчиков ABS монтируется на односторонней печатной плате размером 56 мм×60 мм.

Правильно собранная схема сразу готова к работе. Питать эмулятор датчиков можно от батареи типа 6F22 с напряжением 9 В, при этом ток потребления составляет около 13мА.

Вращение контакта потенциометра PR1 в сторону конденсатора C1, вызывает увеличение амплитуды, а в сторону C3 – уменьшение. Вращение ручки POT1 в сторону R4 приводит к уменьшению частоты, в сторону R3 к увеличению. Изменяя частоту, мы изменяем скорость чтения ECU. Амплитуда должна составлять около 1 В, но она может потребовать коррекции для различных типов контроллеров (ЭБУ).

Подводя итог, скажем, что данный эмулятор датчиков ABS генерирует идентичный сигнал, который вырабатывают реальные датчики скорости вращения колес системы ABS.

Часовой пояс: UTC + 4 часа [ Летнее время ]

ABS WABCO E на Камазе. Ошибка 7-3

Буду благодарен, если кто ответит на мои дилетантские вопросы.

Камаз 65115, АБС «WABCO», лампочка АБС горит постоянно, и в движении тоже, код конфигурации 2 (4S/4M), световой код неисправности 7-3 (реле вспомогательного тормоза, короткое замыкание или обрыв), U питания на блоке АБС = 24 В.

Провод, идущий от вывода разъема 14/14 (DBR) выходит из жгута в области где много реле в кабине, никуда не подключен (висит в воздухе), и опять идет в жгут, где еще выходит – не нашел, цвет белый с зеленной полосой.
Прозвонка показала разрыв. Подключил лампочку 24В*5Вт вместо реле, между выводами разъема 7/14 и 14/14, но, все равно ошибка 7-3.

Как определяет система диагностики неисправность реле?
Измеряет сопротивление ( активное, реактивное)? Измеряет ток?
Можно-ли было включать лампочку вместо реле (для имитации обмотки реле)? И, где это реле вспомогательного тормоза может находиться на машине?

Сопротивления датчиков одинаковые, около 1220 Ом, модуляторы исправные (подавал напряжение 24 В на обмотки по очереди, при нажатой педали тормоза), ток около 1,5 А.

Возможно-ли проверить работу датчиков вольтметром? Какое значение напряжения выдают датчики и какой приемлемый предел допусков?

(Просмотр фотографий, прилагаемых к сообщениям, доступен зарегистрированным пользователям)

готовлю выпрямитель с удлинителем, делаю вольтметр. Попробую в движении измерить и сравнить напряжения с датчиков.

А схема включения как в прилагаемой к машине книжке (знакомый сказал, что, возможно, на Камазах это реле не устанавливается )

(Просмотр схем, прилагаемых к сообщениям, доступен зарегистрированным пользователям)

Несколько замечаний из практики относительно КамАЗа:

— Для корректной работы ABS недостаточно наличия сигналов датчиков скорости колес, эти сигналы должны поступать именно от тех колес, которые управляются соответствующмим модуляторами. В противном случае, если датчик и модулятор установлены не в соответствие друг-другу, то ABS будет пытаться регулировать тормозное давление не на том колесе. Как минимум это грозит снижением эффективности торможения и увеличением тормозного пути, а в худшем случае еще и уводом машины в сторону при торможении.

— Модуляторы включают в себя 2 управляющих клапана, которые позволяют отсекать тормозные камеры при необходимости от тормозной магистрали и индивидуально сбрасывать и восстанавливать давление в томозной камере исходя из стремления колеса заблокироваться. Подключение этих клапанов так же может быть перепутано, что повлечет за собой выключение колеса из процесса торможения т.к. вместо удержания давления модулятор будет работать на сброс. Как показывает практика работы с новыми машинами, это так же не проверяется на заводе. Думаю комментарии не нужны.

2. Устранить ошибку 7-3 можно переконфигурацией блока, как описано в той же брошюре, хотя корректнее всего было бы восстановить схему управления в соответствие с КамАЗовским мануалом. Реле используется для отключения, в целях безопасности, дополнительных тормозных систем (таких как моторный тормоз или внешний ретардер) на время ABS-регулирования, чтобы они не мешали корректному управлению. Простое отключение данного реле с последующей переконфигурацией не даст возможности ABS корректно работать совместно со влюченным моторным тормозом или внешним ретардером.

Очень жаль что водитель радуется отсутствию ABS, к тому же эксплуатация без ABS еще и незаконна, но хотя. так он сам за себя отвечает и это лучше чем некорректно работающая система.
КамАЗ плюет на клиентов, а клиенты на закон. так и живем.

Как обмануть ABS?Не работает один датчик.

А как тест будет проходить??

номеров нет, там есть определённое сопротивление вот при его смене\разрыве\к з показывает ошибку.

сильно не чуди, а то сгорит и сам АБС блок.

датчик примерно 1500, а блок 15 000 и это ни предел

мужики..а можно без лишних вопросов и флуда?? Кому прям сильно интересно. напишите вопросы в личку! А здесь можно конкретно по теме? Если есть что предложить..предлагайте! Машина не моя. хозяих вкладывать в нее не будет. Т.к. Есть места где вложения требуются более чем датчик абс. Ответил на вопрос??

Необходимо продать машину. Когда стоит ошибкикидываются..но когдаашина начинает движение,все всплывает.

номеров нет, там есть определённое сопротивление вот при его смене\разрыве\к з показывает ошибку.

сильно не чуди, а то сгорит и сам АБС блок.

датчик примерно 1500, а блок 15 000 и это ни предел

Так и забей тогда. Нафига тебе чужое марамойство лелеять

Что там за нищеброды такие, что полтора рубля не могут на датчик выделить? На разборках лежит от семисот двадцати до тысячи.
И какой у тебя интерес.

Так и забей тогда. Нафига тебе чужое марамойство лелеять

Что там за нищеброды такие, что полтора рубля не могут на датчик выделить? На разборках лежит от семисот двадцати до тысячи.
И какой у тебя интерес.

Фигня. Сопротивление не даёт сигнала. О чём тебе и сообщит блок после начала поездки.

Все твои ответы. полная фигня! Ничего вообще дельного не посоветовал! Не удивлюсь если у тебя много сообщений. наверно именно так их и зарабатывал.

Ошибка ABS на приборной панели КамАЗ
В современных автомобилях КамАЗ применяется антиблокировочная система ABS (АБС) торможения. Данная система способствует уменьшению аварийных ситуаций при торможении. Далее мы более подробно расскажем о работе системы, неисправностях когда на панели приборов загорается АБС и уходу для предотвращения поломок системы управления торможением. Здесь вы получите ответы на многие вопросы. Читайте далее:

ПРИНЦИП РАБОТЫ АБС НА КАМАЗе

Электронный блок управления постоянно получает сигнал от датчиков частоты вращения колес. При нажатии на педаль тормоза блок управления получает сигнал о начале процесса торможения и через CAN-шину грузовика подает сигнал на модулятор для включения электромагнитных клапанов подающих воздух на тормозные колодки. Воздух на колодки подаетя не постоянно, а импульсами. В результате этого колеса не уходят в «юз», а периодически вращаются. Если какое-то из колес попадает на участок дорожного покрытия с отличающимся коэфициентом трения, система регулирует сжатие тормозных колодок, предотвращая занос техники.

Причиной неисправности тормозной системы могут быть отказ в работе пневмоаппаратов, нарушение регулировок, а также утечки сжатого воздуха в пневмоприводе из-за негерметичности соединений трубопроводов и гибких шлангов. О негерметичности контуров пневмопривода сигнализируют светящиеся лампы предупредительных сигналов (см. рис. Щиток приборов и Блоки контрольных ламп) и зуммер. При достижении давления в контурах выше 450— 550 кПа (4,5—5,5 кгс/ см2) лампы должны погаснуть, и одновременно должен прекратить звучание зуммер. Время заполнения ресиверов сжатым воздухом до номинального давления не должно превышать 8 мин при номинальной частоте вращения коленчатого вала двигателя. Герметичность пневмопривода проверяйте при номинальном давлении, включенных потребителях сжатого воздуха и неработающем двигателе. Места большой утечки воздуха определяйте на слух. Незначительные утечки можно определить, покрывая соединения трубопроводов мыльной эмульсией.

При поиске неисправностей пользуйтесь Схемами пневматического привода тормозных систем, на которых условно изображены тормозные аппараты и трубопроводы, соединяющие их.

Пневмопривод тормозных систем одиночных автомобилей КАМАЗ моделей 53229, 55111, 6511

1 — водоотделитель; 2 — компрессор; 3 — охладитель; 4 — четырехконтурный защитный клапан; 5 — автоматический регулятор тормозных сил; 6 — регулятор давления; 7 — выключатель сигнала торможения; 8 — тормозной кран; 9 — пневмоцилиндры привода заслонки механизма вспомогательной тормозной системы; 10 — кран управления стояночной тормозной системой; 11 — пропорциональный клапан; 12 — пневмоцилиндр привода рычага останова двигателя; 13 — кран управления вспомогательной тормозной системой; 14 — манометр; 15 – передняя тормозная камера; 16 — ресивер контура IV 17 — ресивер контура II; 18 — кран слива конденсата; 19 – задняя тормозная камера; 20,24 — ускорительные клапаны; 21 — двухмагистральный перепускной клапан; 22 — выключатель контрольной лампы стояночной тормозной системы; 23 — ресиверы контура III; 25 — ресивер контура I; 26 — выключатель контрольной лампы падения давления воздуха в контуре III; 27 — кран экстренного растормаживания; 28 – модуляторы АБС; 29 – датчик скорости АБС; 30 – влагомаслоотделитель с регулятором давления; А,В,С,Д – клапаны контрольных выводов.

Пневмопривод тормозной системы автомобилей КАМАЗ моделей 55111, 65115, работающих с прицепом

1 — водоотделитель; 2 — компрессор; 3 — охладитель; 4 — четырехконтурный защитный клапан; 5 — автоматический регулятор тормозных сил; 6 — регулятор давления; 7 — выключатель сигнала торможения; 8 — тормозной кран; 9 — пневмоцилиндры привода заслонки механизма вспомогательной тормозной системы; 10 — кран управления стояночной тормозной системой; 11 — пропорциональный клапан; 12 — пневмоцилиндр привода рычага останова двигателя; 13 — кран управления вспомогательной тормозной системой; 14 — манометр; 15 – передняя тормозная камера; 16 — ресивер контура IV; 17 — ресивер контура II; 18 — кран слива конденсата; 19 – задняя тормозная камера; 20, 24 — ускорительные клапаны; 21 — двухмагистральный перепускной клапан; 22 — выключатель контрольной лампы стояночной тормозной системы; 23 — ресиверы контура III; 25 — ресивер контура I; 26 — выключатель контрольной лампы падения давления воздуха в контуре III; 27 — кран экстренного растормаживания; 28 – модуляторы АБС; 29 – датчик скорости АБС; 30 – влагомаслоотделитель с регулятором давления; 31 – клапан управления тормозами прицепа; 32 – автоматические соединительные головки; А,В,С,Д – клапаны контрольных выводов.

НЕИСПРАВНОСТИ АБС НА КАМАЗе

Замена датчика АБС на КамАЗе
На грузовых автомобилях данной марки возникают следующие неисправности антиблокировочной системы когда ABS перестает функционировать и эффективность торможения снижается:

Устройство и принцип работы антиблокировочной системы (АБС) КамАЗ

Антиблокировочная система (АБС) КамАЗ является компонентом рабочей системы торможения и служит для предупреждения блокировки колес. Устройство включается в работу в любом режиме торможения, независимо от покрытия и состояния дорожного полотна. Работа АБС предполагает достижение максимального сцепления колес с дорогой и недопущение перехода автомобиля в движение юзом. Этим достигается эффективное торможение с минимальным тормозным путем.

Как избежать поломки

Как и для любого другого важного узла грузового автомобиля, для АБС необходима своевременная диагностика. Произвести ее можно с помощью специальной программы, показывающей, как работает та или иная часть системы.

Особого обслуживания АБС не требует, проверяется при плановом ТО тормозной системы. Какими должны быть профилактические меры, помогающие предотвратить поломку? Нельзя использовать импульсивное торможение, особенно на скользкой дороге. Также педаль тормоза должна нажиматься довольно сильно, но без резкого рывка.

Как отключить ABS

Отключение, предусмотренное производителем, потребует лишь нажатия кнопки на приборной панели автомобиля.

Если такая функция не предусмотрена, потребуется обесточить питание АБС.

Что потребуется

Самый простой способ — снять предохранитель АБС
Для обесточивания антиблокировочной системы необходимо получить доступ к блоку предохранителей. Для того, чтобы избавиться от срабатывания лампочки ошибки АБС, понадобится пятиконтактное реле, которое можно приобрести в любом магазине радиотоваров или автомагазине.

Пошаговые действия

Последовательность действий при обесточивании системы АБС выглядит следующим образом.

Итогом этой операции является срабатывание лампочки ошибки ABS, также зачастую предусмотрено звуковое оповещение ошибки.

Чтобы избавиться от раздражающих сигналов, придется обесточить и лампочку оповещения о некорректной работе системы. Для этого придется совершить следующие действия.

Такая схема избавит автомобиль не только от работы самого АБС, но и от раздражающей сигнальной лампочки.

Возможные проблемы и нюансы

В отдельных случаях отключение антиблокировочной системы действительно укорачивает тормозной путь автомобиля. Однако это не означает, что повышается безопасность движения. ABS последних поколений также отвечают за распределение тормозных усилий по осям при стандартном торможении, заменив в этом деле стандартные механические регуляторы.

Поэтому отключение современной ABS грозит блокировкой колес задней оси даже при стандартном торможении.

О самых частых причинах поломок

На приборной панели загорелась АБС, слышен посторонний шум в тормозном узле, чересчур мягкой стала педаль тормоза, значит, высока вероятность серьезной неисправности. Первоначально автолюбителю предстоит убедиться в отсутствии воздуха в тормозной системе, в том, нет ли утечки масла, в нормальном уровне тормозной жидкости. С какими «болезнями» приходится столкнуться в СТО?

Несмотря на сложности, стоит хорошенько подумать, оправдано ли отключение АБС конкретно для самого автособственника. Решаясь на подобный шаг, надо взвесить за и против, присмотреться к условиям вождения. Критерии во многом предопределены тонкостями конкретной дороги, по которой часто вынужден колесить «стальной конь».

Услуги нашего автосервиса

Сервисный оказывает услуги по установке и ремонту блока абс грузовых автомобилей. Следует помнить, что причины некоторых неисправностей abs-модуля невозможно выявить в неподвижном автомобиле: для диагностики грузовик должен двигаться со скоростью около 25 км/ч.

Конкретную причину неисправности могут выявить и устранить в кратчайшие сроки лишь профессионалы с современным оборудованием.

Ремонт АБС грузовых автомобилей

Установка системы АБС на грузовики и прицепы

ABS-технология оказалась настолько удачной, что ее модули стали устанавливать не только на тягачи грузовиков, но и на прицепы. Такие двухосные (и даже трехосные!) системы становятся надежными помощниками водителям большегрузных машин в их нелегком деле. Стабилизация движения подобных «поездов» становится еще точнее, а вождение по бездорожью и на опасных участках трасс намного комфортнее.

Особенности управления автомобилей КамАЗ, оборудованных АБС

Водители, управляющие автомобилем с АБС, ошибочно считают, что такая система способна улучшать сцепление, однако это не так. Благодаря тому, что колеса не блокируются, повышается управляемость, предотвращаются ситуации, когда траектория движения может резко измениться.

АБС способна убрать некоторые потенциально опасные моменты при торможении, снижает тормозной путь, но в целом, управление транспортным средством остается таким же, как и без антиблокировочной системы.

Практически единственным правилом эксплуатации является запрет на использования прерывистого торможения: педаль тормоза необходимо нажимать максимально сильно, до упора. В противном случае работа АБС может стать некорректной, датчики движения не среагируют должным образом.

Установка блока АБС от М2М в Екатеринбурге

Прежде чем выполнить монтаж системы, необходимо провести тщательную диагностику каждого ТС, чтобы проверить исправность электропроводки, состояние ступиц, исправность тормозов и контуров пневматической системы.

Куда ставят ABS? Установка датчика АБС производится на ряд транспортных средств:

Как происходит установка блока АБС? Необходимо подготовить на ступицах ТС места для закрепления колец системы и установить ее компоненты. Устанавливая ступицы обратно на автомобиль, нужно заменить ступичные шпильки. На транспорт монтируются энергоаккумуляторы. Для этого проверяют первичную контрольную протяжку ступичных шпилек и целостность контуров.

Рекомендуется во время эксплуатации автомобиля следить за тем, в каком состоянии находится затяжка ступичных шпилек.

Установка АБС

Для чего необходимо устанавливать системы ABS на транспортные средства? На сегодняшний день к транспорту предъявляются требования соответствия нормам ДОПОГ. Данные положения касаются и вспомогательной функции системы торможения, такой, как антиблокировочная система тормозов.

ABS состоит из следующих компонентов: • блок управления; • кран растормаживания; • энергоаккумуляторы; • кабель спиральный (дли прицепов и полуприцепов); • расходные материалы и дополнительные электрокомпоненты.

Зачем может потребоваться отключение

Большинство водителей отключают ABS в условиях, когда от нее может быть больше вреда, чем пользы: на заснеженном или покрытом песком покрытии, на обледенелой дороге или когда дорожное полотно покрыто ямами и выбоинами. В таких условиях работа ABS ведет к увеличению тормозного пути, что может приводить к опасным ситуациям.

Также отключение ABS может понадобиться, когда некорректно работают ее датчики или блок управления, что приводит к неверной работе ABS и грозит нештатными ситуациями.

Еще одна причина отключения антиблокировочной системы — желание водителя использовать спортивный стиль вождения с управляемыми заносами и блокировкой колес.

ABS не позволяет потренировать управляемый занос автомобиля, так что приходится отключать систему.

Источник
