Обозначения предохранителей на японских авто тойота
предохранители)
Многие Кулибины, наверно, и так шарят)) А вот у меня вчера вечером вдруг отказал климат и часы на приборке) вот нашёл сохраняю для себя, конечно, больше… Но может ещё кому пригодится))Обозначения на схемах предохранителей на японских автомобилях
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель
и картиночка)
Рубрика «Тойота»
Описание предохранителей и реле для всех моделей автомобилей марки тойота
Тойота Айго — предохранители и реле
Toyota Aygo 1 поколения производилась в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. За это время модель прошла обновление 2 раза. В нашем материале Вы сможете найти информацию о расположении электронных блоков управления, описании предохранителей и реле Тойота Айго 1 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя. …
Toyota FJ Cruiser предохранители и реле
Toyota FJ Cruiser производился в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году. В данной публикации мы покажем описание предохранителей и реле Toyota FJ Cruiser со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя. Сверяйте информацию со своими схемами на защитной крышке блоков. Блок в салоне В салоне основной блок …
Тойота Ленд Крузер 80 предохранители и реле
Toyota Land Cruiser 80 производился в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 году. В нашем материале вы найдете информацию о расположении электронных блоков управления, описании предохранителей и реле Тойота Ленд Крузер 80 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя. Сверяйте информацию со своими схемами на крышке блоков. Блоки в …
Toyota 4Runner N210 предохранители и реле
Toyota 4Runner N210 производился в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году. В данном материале мы покажем места расположения электронных блоков управления, описание предохранителей и реле Toyota 4Runner N210 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя. Расположение блоков и назначение элементов в них может отличатся от представленного. Сверяйте …
Тойота Сиенна — предохранители и реле
Toyota Sienna 3 го поколения выпускалась в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году с маркировкой L30. За это время модель проходила обновление 2 раза. В данном посте вы найдёте описание предохранителей и реле Тойота Сиенна 3 со схемами блоков и местами их расположения. выделим предохранитель прикуривателя. Сверяйте назначение предохранителей …
Тойота Авалон 3 — предохранители и реле
Toyota Avalon 3 го поколения выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году с маркировкой X30. В данной публикации мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Авалон 3 со схемами блоков и фото примерами и их исполнения. Выделим предохранитель прикуривателя. Расположение блоков и назначение элементов в …
Тойота Альтеза (Лексус IS200) предохранители и реле
Toyota Altezza 1 поколения выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 году с маркировкой кузова Е10. В некоторых странах так же известен под названием Lexus IS 200. В данной статье мы покажем описание предохранителей и реле Тойота Альтеза (Лексус IS200) со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя. Сверяйте …
Тойота Порте Сиента Вилл — предохранители и реле
В данном материале мы покажем описание предохранителей и реле Toyota Porte, Sienta, Will Cypha Vi 2002, 2003, 2004, 2005, 2006 и 2007 годов выпуска со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя. Расположение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и региона поставки Вашего автомобиля. …
Тойота Эстима Эмина Люсида — предохранители и реле
Toyota Estima Lucida и Toyota Estima Emina 1 го поколения выпускались в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 и 1999 году. За это время модель проходили обновление несколько раз. В данной публикации мы представим описание предохранителей и реле Тойота Эстима Эмина Люсида со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя. …
Тойота Карина ЕД (Эксив / Селика) Т 200 — 205 предохранители и реле
Toyota Carina ED третьего поколения выпускалась в 1993, 1994, 1995, 1996, 1997, 1998, 1999 году с различными кузовами Т200, Т201, Т202, Т203, Т204, Т205. На общей базе с это моделью выпускались Toyota Exiv и Toyota Celica. В данной публикации мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Карина ЕД (Эксив / Селика) …
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях
Обозначения на схемах предохранителей на японских автомобилях.
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:
A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель
1 — TURN (7.5A) — указатели поворотов и аварийная сигнализация
2 — резерв
3 — GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4 — WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5 — I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6 — ECU-IG (10A) — система впрыска топлива
7 — IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8 — STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9 — TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10,11 — резерв
12 — OBD (7.5A) — система диагностики OBD-2
13 — ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14 — ST (5A) — система запуска
15 — D/L (30A) — центральный замок
16 — FOG (15A) — противотуманные фары
17 — S-HTR (15A) — (Seat Heater) подогрев сидений
18 — резерв
19 — CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20 — DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21 — Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка
Тойота Карина ЕД (Эксив / Селика) Т 200 — 205 предохранители и реле
Toyota Carina ED третьего поколения выпускалась в 1993, 1994, 1995, 1996, 1997, 1998, 1999 году с различными кузовами Т200, Т201, Т202, Т203, Т204, Т205. На общей базе с это моделью выпускались Toyota Exiv и Toyota Celica. В данной публикации мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Карина ЕД (Эксив / Селика) Т 200 со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.
Сверяйте назначение элементов со своими схемами на крышке блока.
Блоки в салоне
Расположение
Общая схема расположения
Описание
Блок предохранителей
Он находится в нижней части панели приборов со стороны водителя, за защитной крышкой.
Пример схемы с крышки блока
Схема
Обозначение
За работу прикуривателя отвечает предохранитель номер 25А на 15А.
С обратной стороны блока крепятся некоторые реле.
Схема
Назначение
Номера 34 и 35 находятся отдельно на левой боковой защите, блоке реле 4 (реле отопителя).
Блок реле
Схема
Расшифровка
Блоки под капотом
Расположение
Общая схема расположения
Описание
Блок предохранителей и реле
Схема
Назначение
Блок реле №6
Схема
Обозначение
Блок реле №5
Схема
Расшифровка
Запись №16 — Блоки предохранителей Toyota Rush
Запись скорее себе на память, вдруг пригодится, и чтобы в дальнейшем долго искать не пришлось.
Может кому тоже понадобится.
В автомобиле есть несколько блоков предохранителей и релей
1. Блок в моторном отсеке
Реле №1 — Реле эл/двигателя вентилятора системы охлаждения
Реле №2 — Реле фар
Реле №3 — Реле эл/магнитной муфты компрессора кондиционера
Реле №4 — Реле противотуманных фар
Реле №5 — Реле подогревателя сидений
IG (50А) — Электропривод стеклоподъемников; очиститель и омыватель лобового стекла; очиститель и омыватель заднего стекла; противотуманные фары
EPS (50А) — Электроусилитель рулевого управления
AM1 (50А) — Система запуска
ABS1 (50А) — Антиблокировочная система тормозов(ABS); система стабилизации (VSC); противобуксовочная система (TRC); система управления блокировкой межосевого дифференциала; система помощи при спуске (DAC). В моделях ABS без VSC — 40А
AM2 (30А) — Система запуска
RAD (30А) — Система охлаждения
POWER (30А) — Электропривод стеклоподъемников
HEATER (40А) — Кондиционер с автоматическим управлением; кондиционер с ручным управлением
Обозначение (Предохранитель, Ампер) — Описание
ABS2 (30А) — Aнтиблокировочная система тормозов(ABS); система стабилизации (VSC), противобуксовочная система (TRC), система управления блокировкой межосевого дифференциала, система помощи при спуске (DAC)

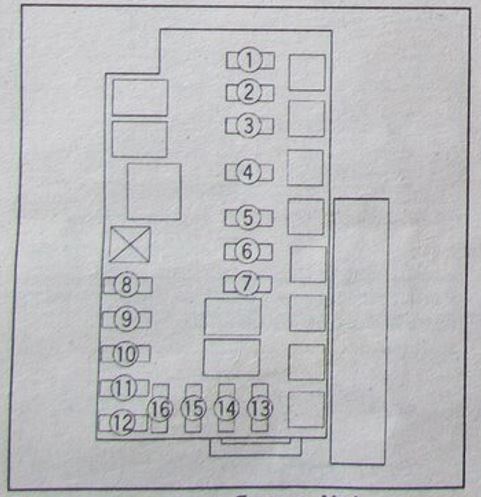

1. SAET HTR (10А) — Подогреватель передних сидений
2. H-LP HI LH (10А) — Левая фара (дальний свет)
3. H-LP HI RH (10А) — Правая фара (дальний свет)
4. H-LP LO LH (15А) — Левая фара (ближний свет)
5. H-LP LO RH (15А) — Правая фара (ближний свет)
6. FOG LH (7,5А) — Противотуманная фара (левая)
7. FOG RH (7,5А) — Противотуманная фара (правая)
8. BACK UP (15А) — Центральный электрозамок, фонарь заднего хода
9. DOME (7,5А) — Лампа освещения салона
10. TAIL (10А) — Задние габариты
11. ABS2 — Система ABS (модели с системой VSC)
12. ECU-B (10А) — Система управления АКПП
13. EFI (15А) — Система управления двигателем
14. HORN (10А) — Звуковой сигнал
15. MGC (10А) — Кондиционер
16. STOP (15А) — Стоп-сигналы; центральный электрозамок

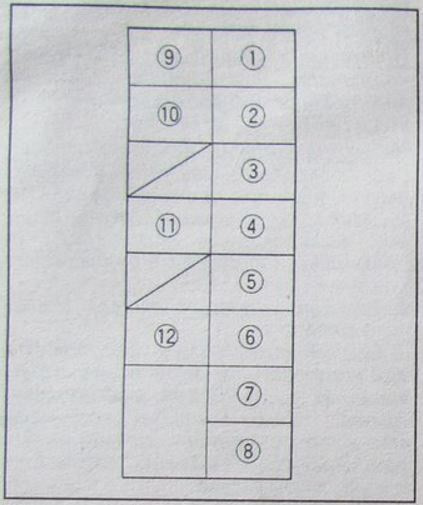

2. Предохранители в салоне
1. SOCKET-RR (15А) — Разъем для подключения доп.оборудования (в багажном отделении), прикуриватель
2. ENGINE (10А) — Система управления двигателем
3. ECU IG2 (7,5А) — Система управления двигателем
4. DEFOG (15А) — Обогреватель стекла задней двери
5. IG1/BACK (7,5А) — Центральный замок
6. ECU IG1 (7,5А) — Система ABS
7. ACC (7,5А) — Магнитола, электропривод боковых зеркал заднего вида
8. SOCKET-FR (15А) — Разъем для подключения дополнительного оборудования (в центральной консоли), прикуриватель
9. ST (7,5А) — Стартер
10. D/LOCK (15А) — Центральный замок
11. HAZ (10А) — Указатели поворота и аварийная сигнализация
12. WIPER (25А) — Стеклоочистители и омыватели
13. POWER (в углу снизу, пусто, 30А)
По мере нахождения дополнительной информации, запись будет дополняться.
