Отверстия внизу двери авто
5 скрытых отверстий в кузове авто, за которыми важно следить, чтобы избежать коррозии
Ржавчина на машине — страшный сон любого автовладельца, поэтому необходимо заботиться, чтобы вода на кузове и в кузове не задерживалась. Для этого рекомендуется периодически контролировать состояние дренажной системы, так как скопившаяся в ней грязь нарушает нормальный водосток. Особенно это касается владельцев подержанных машин.
Для ухода за водоотводами необходимо знать, где в машине находятся дренажные отверстия и проверять их хотя бы раз в год — весной и осенью. Поскольку до многих отверстий добраться непросто, то лучше всего, если их чисткой займутся профессионалы в автосервисе с помощью необходимого оборудования.
Днище
Не стоит путать технологические отверстия в днище машины, закрытые резиновыми заглушками, с дренажной системой. Их функция ограничивается стоком жидкости при антикоррозийной обработке и покраске кузова на заводе.
А вот открытое отверстие в передней части авто предназначено для удаления влаги из системы конденсации. Помните лужу под припаркованным автомобилем в летнюю пору? Это и есть работа по удалению конденсата дренажной системы, так что упомянутое отверстие всегда должно быть открыто.
Багажник
Ни в коем случае не стоит закупоривать сливные каналы в багажном отделении, расположенные под запасным колесом А если они забиты грязью, их необходимо прочистить, чтобы там не скапливалась влага. Обычно, производитель предусматривает в грузовом отсеке два таких отверстия для отвода воды.
Двери

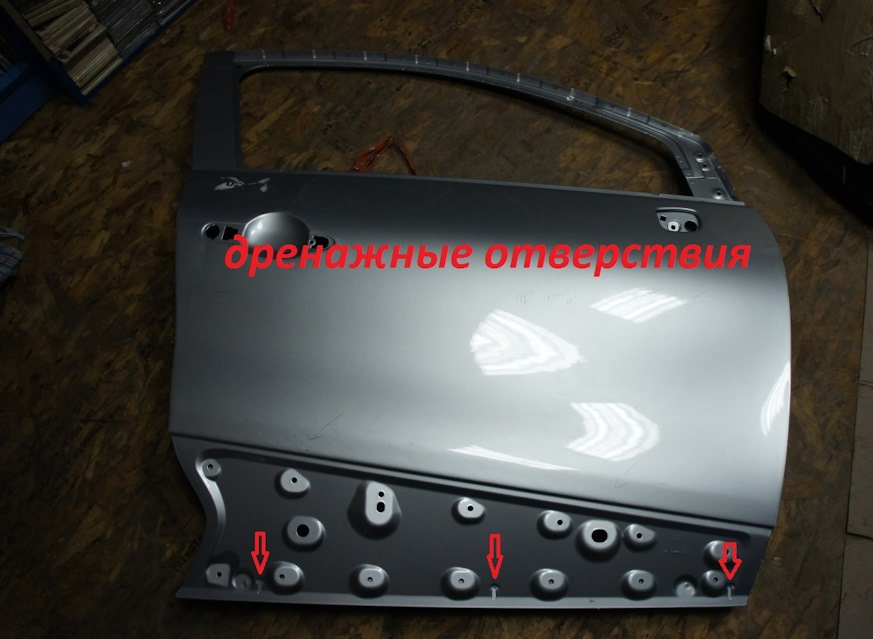

Дренажные каналы в дверях, как правило, забиваются грязью быстрее остальных. Они находятся в нижней кромке под резинкой и предназначены для слива воды, попавшей во внутреннюю полость двери.
Двери, дренажные отверстия и сырость в дверях.
Зрел я до этого поста достаточно долго. Ему предшествовали и личные домысли и прочитанные чужие мысли на этот счёт. Если что-то кардинально поменяется, я добавлю это в начало поста.
Итак, есть гипотеза, что внутрь дверей попадает вода, которая стекает по стёклам, через бархотки в дверь и там остаётся. Опять же, это первая машина, с которой я вообще стал задумываться, а куда она девается потом? И тем более, после того, как я узнал, куда она уходит здесь, стало трижды непонятно, куда она уходила в предыдущих авто.
Итак, предположение №1. Вода уходит через подготовленные дренажные клапана, как у других Рено — у Дастера, Логана и т.д. Комичность этого предположения в том, что так мне сказал менеджер в салоне Рено 🙂 И похоже он сам в это верил. Даже когда я ему потыкал в клапан снизу двери и спросил «ВЫ ХОТИТЕ СКАЗАТЬ, ЧТО В НЁМ ЕСТЬ ОТВЕРСТИЯ?!». Он, не моргнув сказал «Да, но небольшие». К несчастью, на тот момент я ещё не вытаскивал их и не стал делать этого в салоне, но позже у себя я их, конечно же, вытащил и вот что я увидел:
. Как мы видим — заглушка сплошная, без каких-либо дырок. Она не пропускает воду. Продолжая эксперимент, я покатался со снятыми клапанами. Вот результат:
Как видно, воды в дверь попадает достаточно много. Также видно, что вода там идёт по всей двери и собирается по всей нижней части, в том числе на плоскости, где стоят эти клапана.
Теперь пришло время узнать, куда вода уходит (или не уходит, стоит там и порождает сырость, ржавчину, гниль и прочие неприятности.)
Так как у меня нет эндоскопа (камеры на гибкой ножке), я попробовал прояснить ситуацию самым простым способом — я засунул палец в дырку от клапана и попробовал там что-нибудь нащупать.
Результаты расстроили — внутри двери действительно была жидкость вперемешку с какой-то грязью.
Также мне удалось прояснить форму двери.
В общем, удалось выяснить, что горизонтальная площадка с клапанами — не самая нижняя точка двери. И что есть ещё впадина. И если бы эта нижняя часть была с чуть бОльшим уклоном, то проблемы бы не было совсем, но, увы, почему-то инженеры до этого не додумались. Как итог — часть воды попадает во впадину, часть остаётся (как мы видим на предыдущих фото) на площадке.
Размышляя дальше, на рисунке я изобразил, где, на мой взгляд, было бы оптимально разместить сливные отверстия. На тот момент я ещё не видел фото, которые будут идти дальше, но, как показала практика, хоть в чём-то логика моя и инженеров Рено сходится.
Устранение протекания воды через передние двери на пороги.

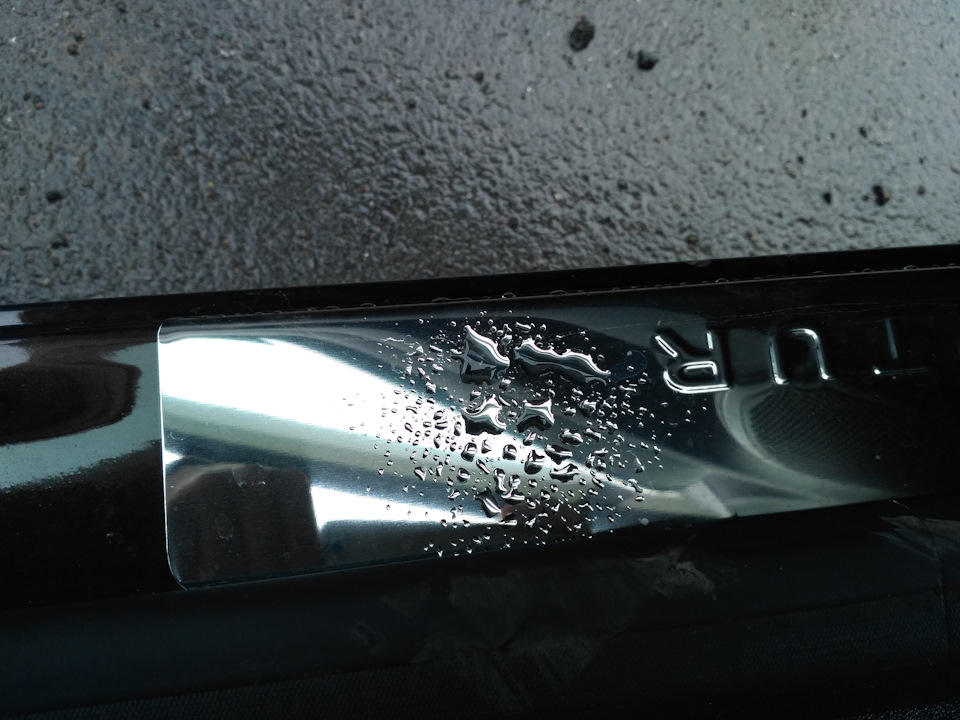

Проблема в том, что вода скапливается на участке порога между уплотнителем кузова и уплотнителем двери. Ей некуда деваться, если дверь долго остается закрытой.
Снимаю карту правой двери и вижу, что третья заклепка крепления динамической головки отсутствует и явно видны следы подтеков. Вода течет в пространство между дверной картой и дверью и после скапливается на пороге между уплотнителями.
Если взглянуть снизу на торец двери, то в районе протекания уже пробиваются первые следы коррозии на авто выпуска декабря 2008 года.
Снимаем динамическую головку и также видим следы протекания внутрь.
Конструкцией динамика предусмотрен козырек от «дождя» и дренажное отверстие внизу двери, через которое вода отводится на улицу.
По почерневшему уплотнителю внизу прошелся слабеньким силикатным клеем установил на заклепки, посмотрим, как будет держаться. Может лучше будет заменить уплотнитель динамика по кругу, посадить его на двусторонний скотч или на санитарный силикон?
Теперь смотрим левую переднюю дверь. Тут ситуация уже немного другая. Все заклепки на месте, но вот пластиковая крышка с косой проводов над динамиком со следами подтеков.
Снаружи на дверь вылил литр воды, снял крышку. Крышка на защелках и неплотно прилегает к двери, на месте прилегания много грязи.
Очистил, смазал по контуру место прилегания густой силиконовой смазкой, собрал.
КАК ВОДА ПОПАДАЕТ ВНУТРЬ ДВЕРИ?
Воды между дверной картой и дверью быть не должно, но наличие воды в самом корпусе двери – проектное решение инженеров. Для отвода воды внизу двери предусмотрены два дренажных отверстия, а вот проникает вода в дверь, как мне кажется, по четырём причинам:
— на стыках горизонтального и вертикальных резиновых уплотнителей в нижней части стекла слева и справа;
— через отверстия в двери для крепления защелок горизонтального уплотнителя стекол;
— в месте соприкосновения кронштейна бокового зеркала с дверью;
— через щели в наружной дверной ручке (руководство по эксплуатации рекомендует не направлять прямую струю мойки высокого давления на дверные ручки).
Чтобы уменьшить количество проникающей внутрь двери воды снимем, почистим и смажем силиконом для уплотнителей резиновые уплотнители стекол.
По краям уплотнители крепятся пластиковыми защелками, нужно с аккуратностью их снимать, аналогов нет, а оригинал 31253046 стоит больше двух долларов. У защелки 4 зацепа, два верхних я отщелкивал упираясь в зацеп острой частью шила, а два нижних выводил из зацепления боковой частью шила. Стоит отметить, что конструкция защелок на первых годах выпуска XC90 отличается от моей.
Также снимем и очистим место примыкания в месте соприкосновения кронштейна бокового зеркала с дверью.
На торце двери ниже механизма замка после дождя можно наблюдать капли. Пока не ясно откуда эти капли. Уплотнители наружной ручки двери я не проверял, если после проделанной работы капли продолжат появляться – разберем, осмотрим и обслужим ручку.
Если вся проделанная работа результата не принесет, то нужно будет прибегнуть к использованию силиконового герметика. От его использования отталкивает то, что уплотнители длинные и их линейное удлинение от перепада температур будет заметно сжимать их зимой и расширять летом.
Будем наблюдать.
Дренажные отверстия ВАЗ – зачем они нужны и где находятся. Покажу на примерах
Добрый день, дорогие друзья. Не хотите, чтобы ваш автомобиль начал раньше времени гнить? Тогда стоит прочитать эту статью до конца, потому что так, вы сможете уберечь от преждевременной коррозии низ дверей, пороги, крылья авто. Я думаю, вы много раз видели, как по нашим улицам ездят отечественные машины с прогнившими насквозь дверями или крыльями. Почему это происходит именно в этих местах, что такое и где находятся дренажные отверстия на ВАЗ различных моделей поговорим сегодня.
Почему я решил написать этот мануал? – Я недавно проверял дверные сливные отверстия, и слил с них около пол литра дождевой воды. Об этом писал в своем канале на Дзен, вот ссылка.
Чтобы вы не ездили с аквариумом в дверях, хочу помочь всем желающим. В сети нет достаточной информации по этой теме, все однообразно с ужасными картинками, да и не все дренажные отверстия указаны на сайтах. Буду устранять пробелы в ваших знаниях.
Зачем они нужны
Название «дренажные отверстия» говорят сами за себя. Они предназначены для дренажа дождевой воды, конденсата или влаги после мойки. Автопроизводители знают, где чаще всего может собираться вода и предусмотрительно сделали в нижних точках этих мест технологические отверстия.
В некоторых случаях они большие и соединены патрубками с улицей. В других случаях – это просто дырки в металлических элементах кузова. Если бы их не было, то влага скапливалась в глухих полостях автомобиля. Они бы начали гнить изнутри. Этому свидетели автомобили со сквозной коррозией в нижней части дверей, порогах и крыльях. Вроде бы скола нет, а «рыжик» уже появился.
Разберем подробно для каждой популярной модели ВАЗ где они находятся. В большинстве случаев, местонахождение дренажных отверстий на вазовских моделях одинаковое, но есть нюансы. Начнем с «классики».
ВАЗ 2106 – 2107
Я не хочу брать более старые модели, например «Копейку», им уже вряд ли чем-то можно помочь. Рассмотрим «современную классику».
Двери
Передние двери оснащенный тремя дренажными отверстиями, задние двумя. Они находятся в нижней части на стыке внешней панели и днища. На фото их видно. Если они давно не чистились, то найти их можно по сгустку грязи и мовиля. Просто загляните по дверные карты.
Пороги
В порогах ВАЗ тоже есть дренажные отверстия. Как обычно, они забиты дорожной грязью. Нагибайтесь и смотрите снизу. В районе площадки под домкраты. Самой интересное, что их должно быть три штуки на протяжении всего порога. Но я смог найти два с одной стороны и три с другой. Видно, где-то я его замял, поэтому его не нашел.
Подкапотное пространство
Открываем капот. В нише, где находится моторчик стеклоочистителей, сбоку есть большое отверстие. Проходит через моторный щит. Оно соединено с патрубком, который выходит над вакуумным усилителем тормозов. В некоторых моделях его расположение может немного отличаться, но не кардинально.
Обычно в этой полости собираются листва и мусор. Желательно её вычистить, чтобы там не скапливалась влага. Вода свободно будет выливаться через сливное отверстие наружу, в отсек двигателя.
Кроме этого, в углах стыка крыла и стойки лобового стекла есть небольшие отверстия с двух сторон. Они предназначены для слива воды из-под крышки капота и ровной площадки крыла. Вытекает влага в пространстве между брызговиком переднего колеса и крылом. Если это расстояние забивается грязью, то начинает гнить нижняя часть крыла, воде некуда сливаться, и она там застаивается.
Багажник
Здесь дренажных отверстий завод ВАЗ не предусмотрел. Полка задних крыльев имеет покатую форму. Вода по желобам стекает вниз, вдоль крыла и уплотнительной резинки к задним фонарям.
Чтобы в верхней части багажника вода не скапливалась, а свободно стекала, нужно чистить место между уплотнителем крышки багажного отделения и кузовом. Обычно здесь собираются листья, мусор с деревьев.
Внутри самого багажника, на днище есть места водостока. Поднимаем защиту пола и видим несколько отверстий. Одно маленькое, и несколько больших. То что поменьше, предназначено для удаления влаги из самого дна, другие, они расположены выше, для слива воды, если набрался полный багажник.
Ваз 2108 — 09
На этих моделях переднеприводных автомобилей местонахождение дренажных отверстий такое же, как и на классических экземплярах 2106-2107. Хотя кузова у них разные, но инженеры АвтоВАЗа не стали заморачиваться.
В дверях дырки для слива воды находятся там же под дверью. Только их количество везде одинаковое – по два отверстия. На Ваз 2108 их три, так как там всего две человеческие двери, то решено было сделать три штуки. Проектировщикам не трудно прорубить еще одно.
Под капотом почти то же самое. За исключением маленьких сливных отверстий в районе стыка полки крыла и стойки лобового окна. В нише, где установлен блок предохранителей, очень классное место для его размещения, есть специальные сверления. Часть из которых уходит в подкапотное пространство.
Важно! Эти дренажные отверстия можно и не найти у себя. Очень часто их заливает мовиль и грязь. Можно ориентироваться по резиновому патрубку, который должен отводить воду в подкапотное пространство на землю. Он, кстати сказать, тоже может забиться листвой и всякой сранью.
В багажнике дырок для слива воды тоже нет. Нужно следить за частотой канавок между кузовом и уплотнителем крышки багажного отделения. Именно по ним водичка стекает на фонари.
На порогах Ваз 2108-09 тоже предусмотрены дренажные отверстия. Расположение такое же, только их четыре штуки.
Что делать, если течет вода в салон
В этом случае нужно не просто проверить чистоту дренажных отверстий на ВАЗ 2108-08, но и провести небольшую доработку. Протекать вода может через монтажный блок. Рекомендуется его обработать герметиком, то место, где он соприкасается с кузовом.
В этой же нише есть различные отверстия для жгутов, тросов. Их тоже нужно замазать герметиком, главное не попутать их со сливными отверстиями. Внимательно проверить стыки металла в том же районе. На заводе их могут забыть проварить, и вода будет через них протекать в салон.
Со временем резиновый уплотнитель лобового стекла «дубеет», теряет эластичность. Через него тоже может просачиваться влага. Некоторые умельцы рекомендуют отодвигать край резинки и наносить силикон. Но, он обладает плохой адгезией с уплотнителем, он не будет плотно прилегать, толку от него не будет. В этом случае только замена резинового уплотнителя.
Остальные переднеприводные модели ВАЗ
Что мне нравиться в отечественном автопроме – конструкторы не хотят отходить от традиций. Поэтому, дренажные отверстия делают в тех же местах. Как бы не менялась модель, изменять своим традициям они не хотят. Поэтому, дырки для слива воды находятся в тех же местах: двери, подкапотное пространство, пороги.
Я надеюсь, что этой статьей смог сберечь ваш кузов от преждевременной коррозии. Оцените статью, если она вам понравилась. Напишите в комментариях, получилось ли вам найти их на своих автомобилях ВАЗ. А может, вы знаете еще «тайные» места расположения дренажных отверстий? – пишите.
Убрал технологические отверстия в двери
И опять Всем добрый вечер, а вернее ночь! Сегодня я поведую рассказ о том как заделать технологические отверстия в двери. Пошел я как всегда сложным способом, не просто залипив отверстия вибропластом, а задел их металлом. Для этой операции нам понадобятся: Листовой металл (толщину и сорт выбираем сами) я взял 0.8 оцинковку и 1.2 оцинковку, болгарка или ножницы по металлу (мой вариант), дрель, сверло соответствующее диаметру заклепок( 3.2 для 3мм заклепок у меня), мовиль и небольшая емкость куда будет капать мовиль из двери.
Итак берем нашу дверь. В ней как видно Заранее вымерено и выпилено Отверстие под динамик.
Следующим этапом берем мовиль и заливаем все что можно внутри двери. Делаем же для себя и на совесть. Да не забудьте заодно смазать все внутри, ведь после этой операции будет достаточно сложно пробраться внутрь двери.
Далее берем лист металла и вырезаем подходящие заплатки, у меня заплатки были сделаны заранее на заводе, поэтому я только немного подгонял их по месту.
Итак приступим к тому, ради чего мы сегодня собрались тут. Берем первую заплатку аккуратно подгоняем по месту, к верхнему отверстию около замка. Сверлим отверстия сверлом 3.2 насквозь в дверь и заклепываем их. Для начала удобно просверлить две отверстия в противоположных углах заплатки заклепать их, а потом уже делать все остальные. Небольшая хитрость не пожалейте мовиля и обработайте им просверленные отверстия и заклепку перед установкой. На фото это видно.
С остальными отверстиями поступаем так же. Заплатка под динамик закреплена не полностью, будет еще подгоняться по подиум.
Еще поверх будет стой виброизоляции, как и внутри двери, которую я думаю вы успели заметить на фото.
Ну вот вроде бы и все. Комментируйте, спрашивайте, ругайте.
До скорых встреч…
Лада 21099 2003 — автозвук
Машины в продаже
Комментарии 41
Не дай бог сломается механизм стеклоподьбника или замка)))
подскажи пожалуйста — из какого материала эти пластины? Оцинковка? Толщина?
Привет. Да оцинковка, 0.8мм толщина.
спс, братка. Вопрос — ищу себе листовой алюминий — не могу найти, а вот оцинковку ты себе установил — как ощущение? Просто оцинковка мягкая, точнее гибкая, в отличии от листового алюминия — ты когда закрепил клёпками — лист жесткий стал? Просто себе щас ШВИ дверей делаю под музыку, не знаю чем заделать эти тех отверстия. Вот фотка моей двери cs616717.vk.me/v616717587/1245e/ivt3bkNsI0s.jpg — как думаешь, оцинковкой смогу закрыть? Просто виброй такую дырень вообще нет смысла закрывать — как парус будет раздувать вибру, ибо в каждую дверь будет установлено по 4 мида. Поделись своим опытом пожалуйста, стоит ли мне попробовать оцинковкой на клёпки закрыть? Или вот еще вариант рассматривал — если не получится целым листом закрыть — может для создания каркаса для вибры тупо полоски широкие замутить по всей этой дыре?
Думаю тебе лучше лепить по месту из эпоксидки и стеклоткани, так как по периметру отверстия сложный рельеф. Ну и естественно чем делать ребра жесткости в процессе лепки, так как площадь достаточно большая получается. В 99 дверь плоская поэтому я и взял лист оцинковки, сейчас калина и дверь не столь плоская, поэтому на будущие тоже смотрю, что лепить придется по месту.
красота! всё правильно для музыки!
Я себе алюбондом зашивал — в БЖ Аута есть фотоотчет 🙂
В некоторых иномарках технологические отверсия тоже часто металлом закрывают.
есть на некоторых японках делаю прям вообще весь карказ двери на болтах, так удобно шумить)) жаль у меня не так))
летом тоже займусь шумкой ))
уже материал лежит ))
Да нормально все! Как часто Ты, да и вообще кто то, лазит в двери?! Ну сломается что то, оторвешь кусок да высверлишь заклепки! Не проблема!
Есть материал, STP Виек называется, специально для заклеивания технологических отверстий! Но в России как то трудновато с ним! А так прикольно заморочился! Мне нравится)
