Пассивная турбина для авто
Пассивный наддув:3
Интро:
Динамический наддув (скоростной или пассивный наддув)
Система динамического наддува (также называемого скоростным или пассивным наддувом) увеличивает давление на впуске двигателя. Рост давления во впускном коллекторе достигается за счет воздухозаборников особой формы, которые при увеличении скорости движения начинают буквально загонять воздух в двигатель.
Заметный эффект от пассивного наддува начинает проявляться при больших скоростях движения (более 150 км/ч), поэтому на обычных автомобильных двигателях система динамического наддува встречается крайне редко, но иногда применяется на спортивных мотоциклах и автомобилях, а также широко используется для наддува поршневых авиационных двигателей. Нередко пассивный наддув объединяют с другими видами наддува, делая воздухозаборник соответствующей формы.
На «тюнингованных» автомобилях часто выводят впускной тракт на капот или в решетку радиатора, т. е. в зону максимального давления, чем имитируют систему динамического наддува (ниже на рисунке приведена подобная система). Почему имитируют? Потому что пассивный наддув, как уже было написано выше, начинает работать только на высоких скоростях. Также при подобном «тюнинге» ставят «фильтр нулевого сопротивления», который плохо справляется с очисткой поступающего воздуха, что приводит к усиленному износу двигателя.

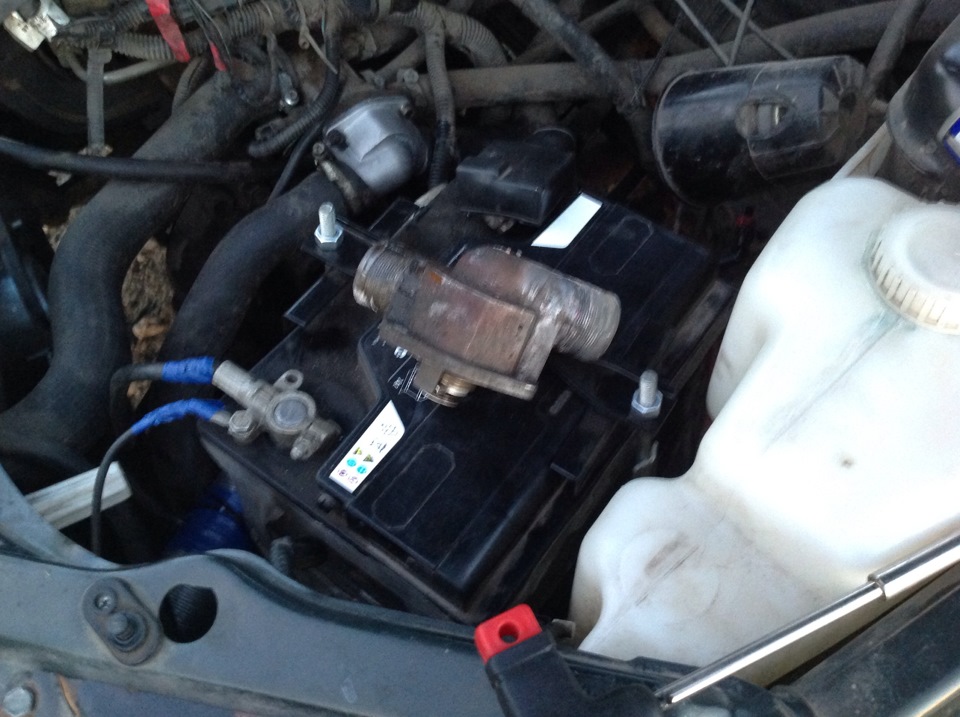

Термостат действительно не работал, нижний парубок был холодным(
Всвязи с чем пришла идея: как можно больше охладить и насытить двигатель двумя простыми способами.
Засасывать воздух с улицы напрямую, то есть снаружи корпуса и просто поменять Термостат. Работал настолько много, что не было времени смотреть, разбираться с машиной. Извини, дорогая)
Короче говоря, нулевик ставить пока не собираюсь, хотя вроде подсос воздуха будет в большем объеме, но придется чиповать и морочится. В общем, много слов и воды)
Скажу честно, не самовнушение, машина стала более отзывчивой при нажатии на педаль, на пятой неплохо набирает вперед, идет плавнее и легче гаг горабль😋
Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками. Только реальная правда
Если немного забежать вперед по теме – то получается, что сейчас все турбированные двигатели используют механические компрессоры воздуха, у такого подхода есть много плюсов и много минусов. Но недавно многие компании стали задумываться над электро турбинами, которые не будут использовать отработанные газы авто, а также не будут иметь механических подключений и приводов, а нагнетать воздух будет электродвигатель, который будет «питаться» от бортовой системы …
Задумка неплохая! Ведь можно избежать многих минусов механических систем, особенно турбин которые работают от отработанных газов, такие как:
2) Охлаждение турбины
3) Смазка моторным маслом
5) НУ и конечно же ресурс
Если подвести черту, можно понять что механические системы, далеки от идеала. Конечнокомпрессоры которые работают от приводов, будут надежнее. Однако и у них есть минусы, это тот же привод который использует для работы обычный ремень, который со временем изнашивается.
В общем, подумали разработчики и поняли, что механику можно заменить на электрику! Или нельзя?
Принцип строения
Нужно отметить, что сейчас некоторые немецкие производители имеют в строении своих моторов такие нагнетатели.
Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.
Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.
Минусы электрического варианта
Многие мои читатели думают – что сделать такую систему очень просто, нужно взять какой-нибудь кулер и вставить его в патрубок забора воздуха и вот оно счастье! Такие «чудо-кулеры» продаются, как правило в китайских интернет магазинах, про такие типы поговорим ниже.
Однако ребята тут не все так просто. В нормальном (на холостых) режиме, атмосферный двигатель 1,6 литра потребляет примерно 300 – 400 литров воздуха за час работы. А на больших оборотах скажем в 4000 – 5000 умножаем эту цифру на 4 – 5, то есть 1200 – 1600 литров. Просто представите этот объем! Если вычислить минутное потребление 300/60 = 5 литров в минуту, или 20 при больших оборотах.
Так вот – электро турбина должна увеличивать эту цифру, а не тормозить ее! Если вы поставите слабый двигатель, он не будет нагнетать нужное давление, а создаст эффект «воздушной пробки», то есть он своими лопастями будет тормозить приток воздуха в двигатель – мешать нормальному проходу.
А теперь представьте, какой нужен электрический вариант двигателя для нагнетания такого объема! Повторюсь для повышения производительности нужно хотя бы 6 – 7 литров воздуха на холостых, и 25 на высоких и это для 1,6 литрового варианта, для больших объемов нужно больше.
Если провести аналогию с немецкими производителями, то там применяется как минимум бесколлекторный 0,5 КВт электромотор, который вращается с бешенными оборотами, может достигать до 20 000 и его способности к давлению составляют от 1 до 5 атмосфер.
Для более мощных автомобилей, применяются более мощные двигатели до 0,7 КВт.
Как становится понятно штатный генератор может и не потянуть такое потребление электричества, поэтому его заменяют на более мощный, либо ставят дополнительный.
А как известно высокое потребление энергии просто тормозит генераторы, а значит и увеличивает торможение двигателя, что скажется на его отдаче, понижается КПД.
Однако, проведенные эксперименты выявили рост производительности, примерно на 20 – 30% это существенно. Но из-за сложности и дороговизны устройств, применение на автомобилях пока не имеет массового производства.
Например, механические компрессоры намного дешевле и производительнее. Иногда разница в цене может достигать 5 – 7 раз.
Пару слов о китайских электро турбинах
Буквально 2 года назад, «автоинтернет» просто взорвался от электрических турбин из Китая. Предлагалась небольшая «штуковина», которая устанавливалась в разрыв шланга воздухозабора, которая якобы нагнетала воздух с давлением в двигатель, обещанное увеличение мощности аж до – 15%! Сам двигатель представлял из себя непонятный кулер, ни потребление электричества, ни обороты, ни прокачиваемый воздух – показателей не было. Если разобрать его даже визуально, то становится понятно – что это кулер на подобии продвинутых компьютерных, ну что он может увеличить? НИЧЕГО! Так что просто не покупаем – это РАЗВОД.
Сейчас конечно на тех же китайских сайтах начинают появляться другие электро турбины, многие сделаны даже в форме улитки – аля механический компрессор. Но опять же нет ни показателей давления, ни потребления, ни перекачки воздуха. Думайте, прежде чем покупать. Смотрим познавательный ролик.
Можно ли сделать электро вариант своими руками
Гипотетически можно, причем многие такое устанавливают на свой автомобиль. Лично я также задумывался над установкой на свой авто, но цена меня остановила.
Вам нужно решить рад пунктов:
1) Однозначно установка мощного генератора, что на иномарку уже дорого.
2) Мощный и компактный электромотор, желательно бесколлекторный именно он отдает большие обороты при оптимальном потреблении энергии. Лично я видел такие для компактных моделей, однако мощностью от 0,5 Квт стоит также не дешево.
3) Крыльчатка и корпус. Также нужно сделать самому либо купить, для максимального нагнетания воздуха. Также непростая задача.
4) Ну и конечно стабилизатор или инверторы, для питания электромотора.
Задачи не простые, на некоторые иномарки нет мощных генераторов, так что сделать очень сложно!
Но многие умельцы, в гараж устанавливают на свои автомобили, прирост мощности действительно можно достичь до 20 – 30 %.
Причем многие ставят дополнительный датчик потребления воздуха в патрубок перед турбиной, он «видит» прокачиваемый объем и автоматически регулирует большую подачу топлива (подает значения в ЭБУ), для обогащения топливной смеси. Так что прошивка может и не понадобиться.
Если подвести итог, получается – электро турбина на авто, это возможно, даже скажу больше ее можно сделать своими руками, однако не все так просто и часто «игра не стоит свеч». Ведь вам нужно переделать не только электро систему автомобиля, но и систему подачи топлива, возможно нужна прошивка ЭБУ.
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Супертурбо: все продвинутые системы наддува
Битурбо, твинтурбо, твинскролл. Наверняка вы давно хотели разложить для себя по полочкам, что как работает и чем отличается. Мы подготовили для вас подробный рассказ о плюсах, минусах и надежности каждой из технологий.
Прогресс не стоит на месте, и каждое новое поколение автомобилей должно быть быстрее, экономичнее и мощнее. Часто для повышения мощности используются комбинированные системы наддува, да и «обычные» турбины вовсе не так просты, как кажется на первый взгляд. Каким же образом инженеры научили турбомоторы быть одновременно мощными, эластичными и экономичными? Какие технологии позволяют создавать массовые двигатели с удельной мощностью в 150 л.с. на литр и отличной тягой на низах, и тысячесильных монстров?
«Обычная» турбина
Как я уже писал, турбокомпрессор прост на первый взгляд, но является высокотехнологичным устройством, которое работает в очень жестких условиях. И любое его усложнение сильно сказывается на надежности. Для примера я постараюсь подробнее описать устройство типичного турбокомпрессора без особых усложнений.
Основной частью турбокомпрессора является средний корпус, в нем расположены подшипники скольжения, упорный подшипник и седло уплотнения с кольцами. В самом корпусе есть каналы для прохождения через него масла и охлаждающей жидкости. На совсем старых конструкциях обходились только маслом и для смазки и для охлаждения, но такие турбины не применяются на серийных машинах уже давно. Для предохранения среднего корпуса от воздействия горячих выхлопных газов служит жароотражатель.
В средний корпус устанавливается турбинный вал. Эта деталь не просто вал, конструктивно он соединен с турбинным колесом неразъемным соединением, чаще всего сваркой трением или выполнен из цельного куска металла. Иногда для создания крыльчатки используется керамика-прочности и коррозийной устойчивости лучших конструкционных сталей может не хватать. Сам вал имеет сложную форму, на нем есть утолщение для уплотнения и упорный выступ, а форма цилиндрической части рассчитана с учетом теплового расширения во время работы.
На турбинный вал надевается компрессорное колесо. Оно изготовлено обычно их алюминия и фиксируется на валу гайкой.
Конструкция из среднего корпуса, установленного в него турбинного вала и компрессорного колеса называется картриджем. После сборки этот узел тщательно балансируется, ведь работает он при очень высоких оборотах и малейший дисбаланс быстро выведет его из строя.
Еще турбине нужны две «улитки» — турбинная и компрессорная. Часто они индивидуальны для каждого производителя машин, тогда как центральная часть — картридж и размеры турбинного и компрессорного колеса являются признаками конкретной модели турбины и ее модификации.
Для предохранения от слишком высокого давления наддува используется клапан сброса давления газов, он же вастегейт. Обычно он является частью турбинной улитки и управляется вакуумом. Он закрыт при обычном режиме работы турбины и открывается в случае слишком высокого давления наддува или других проблем в работе мотора, сбрасывая скорость вращения турбины.
А теперь о том, как используют турбины и какие технологии применяют, чтобы достичь самых высоких показателей моторов.
Twin-turbo и Bi-turbo
Чем больше и мощнее мотор, тем больше воздуха нужно подавать в цилиндры. Для этого нужно сделать турбину больше или быстрее. А чем больше размер турбины, тем тяжелее ее крыльчатки и тем инерционнее она получается. При нажатии на педаль газа открывается дроссельная заслонка и больше горючей смеси попадает в цилиндры. Образуется больше выхлопных газов и они раскручивают турбину до более высокой частоты вращения, что, в свою очередь, увеличивает количество подаваемой горючей смеси в цилиндры. Чтобы сократить время раскрутки турбин и сопутствующую им «турбояму», изначально испробовали способы, которые называются твин-турбо и би-турбо.
Это две разные технологии, но маркетологи компаний-производителей внесли немало путаницы. Например, на Maserati Biturbo и Mercedes AMG Biturbo на самом деле используют технологию твин-турбо. Так в чем же разница? Изначально Twin Turbo («турбины-близнецы») называлась технология, при которой выхлопные газы разделялись на два равных потока и распределялись на две одинаковые турбины малого размера. Это позволяло получить лучшее время отклика, а иногда и упростить конструкцию мотора, используя недорогие турбокомпрессоры, что очень актуально для V образных двигателей с выхлопными коллекторами «вниз».
Фото:twin turbo Nissan
Обозначение Biturbo («двойная турбина») же относят к конструкциям, в которых применяются последовательно подключенные ко впуску две турбины-маленькую и большую. Маленькая хорошо работает на малой нагрузке, быстро раскручивается и обеспечивает тягу «на низах», а потом в действие вступает большая турбина, более эффективная на большой нагрузке. Маленькая турбина в этот момент отключается системой дроссельных заслонок.
Преимуществом такой схемы является большая эффективность одной большой турбины на большой нагрузке: она обеспечивает лучшее давление и меньший нагрев воздуха при большом ресурсе. А еще вместо маленького турбокомпрессора можно использовать механический или электронагнетатель. Они нагревают воздух меньше, чем турбокомпрессор, и не инерционны.
Но как же потери мощности, которые нужны для их раскрутки? Потери на их привод при малой нагрузке не так существенны. Но расплатой за улучшение характеристик турбин является усложнение впускной системы, приходится использовать много труб и дроссельные заслонки, переключающие потоки воздуха.
Обе технологии используются до сих пор всеми производителями, но все они значительно удорожают мотор, ведь дорогих турбокомпрессоров становится в два раза больше, а система управления ими — сложнее. Для сильно форсированных моторов альтернативы этим технологиям нет или почти нет. Но иногда можно просто улучшить конструкцию стандартной турбины.
Тонкое управление вастегейтом
Wastegate – это, дословно, «ворота для сброса», то есть перепускной клапан. На первых турбинах вастегейт работает очень просто: когда давление на впуске преодолевало натяжение пружины, он открывался, стравливал газы и давление падало. Позже систему усложнили: теперь его открытием руководила не только разница давлений, но и электроника, учитывающая множество параметров — обогащение смеси, режим движения, температуру, детонацию и умеющую избегать нежелательных режимов работы самой турбины. Но управлялся он точно так же — пневматикой. Когда нужно было сбросить давление, клапан просто открывался.
Получить качественный скачок характеристик позволяла плавная регулировка степени открытия перепускного клапана. В этом случае турбина может чаще работать с максимальной отдачей, даже при малых оборотах, а на средних нагрузках уже вступает в действие регулирование и в опасные режимы турбина не переходит.
К сожалению, такой способ сложнее. Для его реализации потребовалось разместить электропривод регулировки рядом с турбиной, что понизило ее надежность: электронике приходится работать в очень жестких условиях, при высокой температуре и высокой вибрации. Но улучшение характеристик стоит того и почти все современные турбины высокофорсированных небольших моторов имеют такую конструкцию.
Более эффективное турбинное колесо. Twinscroll
В поисках повышения эффективности одиночной турбины конструкторская мысль придумала способ, который позволял увеличить эффективность работы турбины и на малых и на больших нагрузках. Турбинное колесо, на которое воздействуют выхлопные газы, разделили на две части, отсюда и название технологии – twin scroll (“двойная улитка”), одна часть турбины более эффективна на большой нагрузке, а другая — на малой, но раскручивают они одно и то же компрессорное колесо на общем валу. Турбина получается не намного сложнее, но несколько эффективнее.
Электротурбина!
ОБЫЧНЫЕ ТУРБО-СИСТЕМЫ ПОЛУЧИЛИ АЛЬТЕРНАТИВУ
Покупая автомобиль, Вы прежде всего обращаете внимание на безопасность и надежность, красоту и функциональность, а также на мощность и крутящий момент. Максимальные скоростные характеристики, полученные при использовании дополнительной аэродинамики, не могут помочь в получении качественного ускорения на многих автомобилях. Классический способ улучшить скорость и ускорение состоит в том, чтобы использовать двигатель большего объема, что в свою очередь увеличивает потребление топлива и количество отработанных газов
После многих лет научных исследований, специалисты из Германии разработали признанную во всей Европе и доступную идею нагнетания воздуха с минимальными затратами. Новый, и существенно лучший способ улучшить нагнетание воздуха в двигатель, предлагает компания KAMANN&AUTOSPORT с использованием их мини-турбины, установленной в воздухозаборнике. Изобретенный в Германии ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ является мини-турбиной, электрической системой нагнетания воздуха в подкапотном пространстве. Такая система значительно улучшает эффективность при движении автомобиля, которая в свою очередь, способствует уменьшению расхода топлива, улучшает качество выхлопных газов, снижая показатели CО и значительно продлевая срок службы катализаторов, и увеличивает крутящий момент двигателя
БОЛЬШЕ МОЩНОСТИ, МЕНЬШЕ ОТРАБОТАННЫХ ГАЗОВ
Большинство обычных двигателей внутреннего сгорания, оснащенных турбинами для получения большей мощности и хорошего ускорения, потребляют меньше топлива и порождают меньшее количество выхлопных газов и СО при увеличенной производительности по сравнению с аналогичным двигателем без нагнетателя или компрессора. Все это хорошо производит впечатление в теории, на практике же, складывается другая ситуация. Высокий крутящий момент часто имеется в распоряжении только в относительно узком диапазоне числа оборотов. В частности, у некоторых турбо-дизельных двигателей наблюдается очень плохой показатель ускорения, когда в ответ на изменение положения педали газа двигателю необходимо какое-то время, чтобы поднять мощность и ускориться. Такое явление получило название «турбо-яма»
БЫСТРЫЙ ОТВЕТ И ЭКОНОМИЯ
Проанализировав рынок современных автомобилей, KAMANN утверждает, что к 2010 году доля автомобилей, оснащенных турбо-нагнетателями, будет составлять 60-70 % от общего количества проданных авто. Тщательно рассмотрев все существующие турбо-системы, специалисты KAMANN взялись разработать систему, которая быстро реагирует на изменение положения педали газа и в то же самое время экономична. Эти требования пока не могут быть реализованы в двигателе, оснащенном обычной турбо-системой. Двигатели с механической турбо-системой от выхлопных газов эффективны только в пределах определенного диапазона оборотов двигателя. Неоспоримым преимуществом электрических турбо-систем является эффективность нагнетания воздуха во всем диапазоне оборотов двигателя, даже когда двигатель только запустился — нагнетаемый воздух уже присутствует во впускном коллекторе. Нагнетая воздух при запуске двигателя, ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ дает мнгновенный ответ на нажатие педали газа, даже на небольшой скорости. Плюс, нагнетая воздух во время переключения передач, когда обороты сбрасываются и выжимается сцепление, Вы все равно непрерывно получаете дополнительную энергию для движения и ускорения. Благодаря этому Вы получайте Энергию и Экономию топлива!
ТУРБО-НАГНЕТАТЕЛЬ ДОПОЛНЯЕТ ТУРБО-СИСТЕМЫ
Так как Электрический Турбо-Нагнетатель от KAMANN способен дополнить уже существующие системы подачи воздуха в бензиновых/дизельных турбо-двигателях, скорость и ускорение такого автомобиля только возрастет. Большинство турбин начинает эффективно работать только свыше 2000-2500 об/мин, что означает — мощность двигателя (крутящий момент) ниже этого значения не увеличивается, что делает Ваш автомобиль не динамичным, а двигатель — слабым. Такая особенность работы двигателей с классической турбо-системой уходит в прошлое. С установкой ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ уже при 1000-1200 об/мин и спустя 1 секунду после нажатия на педаль акселератора, Ваш двигатель получает в распоряжение больше чистого воздуха, не затрачивая при этом ценную энергию. Крутящий момент увеличивается при этом на 10-12% по сравнению с классическим способом всасывания воздуха двигателем!
УВЕЛИЧИВАЕМ МОЩНОСТЬ — И ЭКОНОМИМ
Главное преимущество после установки ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ — получение для двигателя непрерывного крутящего момента и быстрое ускорение автомобиля. KAMANN AUTOSPORT сравнил автомобиль с бензиновым двигателем 1,4, но с установленным ЭЛЕКТРИЧЕСКИМ ТУРБО-НАГНЕТАТЕЛЕМ, и автомобиль той же марки с бензиновым двигателем 1,6 и без нагнетателя, и получил результат: у обоих автомобилей примерно одна и та же мощность и крутящий момент (динамика разгона), и это при почти неизменном потреблении топлива! Значит, двигатель 1,4 имеет ту же мощность, что и двигатель 1,6, но при этом потребляет столько же топлива. Владелец такого автомобиля экономит при движении до 10% топлива! Теперь у Вас действительно будут Мощность и Экономия топлива в одном!
Увеличение крутящего момента и лучшее ускорение автомобиля в целом
Нагнетание воздуха — 5000 литров в минуту (для нагнетателя типа NORMAL) и 15000 литров в минуту (для нагнетателя типа SUPER
Комплект годен к установке на практически все автомобили с объемом двигателя до 7,5 литров
При одновременном использовании качественного фильтра нулевого сопротивления и сертифицированного ЧИП-ТЮНИНГА от ATLAS-TUNING — эффект превосходит все ожидания!
Установка возможна как до, так и после оригинального воздушного фильтра, а также после фильтра нулевого сопротивления (рекомендуемое условие — установка до датчика расхода воздуха и до патрубка выхода картерных газов)
Для установки на двигатели с заводской турбо-системой и VW VR6-двигатели действуют отдельные условия
Корпус, стойкий к воздействию воды и коррозии
Больше воздуха во всем диапазоне оборотов работы двигателя (избирательно для разных объемов двигателей)
Легкая и быстрая установка на любой автомобиль (приблизительно 30-90 минут в зависимости от сложности конструкции)
Эффективное сгорание топлива
Понижает потребление топлива до 10 % (только при сохранении стиля езды)
Отсутствие избыточного давления даже при использовании PTU (устройства повышения бортового напряжения автомобиля до 18,5 В)
Не ограничивает поток воздуха в двигатель, даже когда не работает, благодаря специально сконструированной конфигурации крыльчаток
Имеет собственный защитный предохранитель
Запатентованная Технология, способная реконструировать автомобильную промышленность, предлагая увеличение мощности любому двигателю; в то же самое время фактически экономя топливо
Изготовленный в Германии в соответствии с Высокими Стандартами TUV
ЭЛЕКТРО ТУРБОНАГНЕТАТЕЛЬ от KAMANN — это самый эффективный и самый малозатратный тюнинг-прибор
Турбина для ВСЕХ типов транспортных средств
Крайне выгодная цена
