Паяльник для авто своими руками

Автомобильный паяльник на 12 Вольт.

Здравствуйте.
Давно хотел себе паяльник в машину, и что бы не зависел от наличия инвертора. Т.е. — на 12 В.
И вот, нашёл то, что мне нужно.

Выглядит неплохо. Никаких люфтов, острых краёв на пластике и т.п. — нету. В руке лежит удобно, пластик довольно приятен на ощупь.
Некоторые ТТХ:
Длина питающего провода — 1,7 м.
Провод — 2х0,5 кв.мм.
Диаметр жала — 3,8 мм.
Длина самого паяльника — чуть больше 20 см.

Т.к. я иногда слегка дотошный, решил разобрать «вилку».
Впечатляет. Довольно недурно сделана. Особенно понравилось, что оба боковых («-» — вых) подключены, такое встречается на автомобильных приблудах довольно редко. Обычно только один контакт в теме, остальной для более плотного прижатия.
Предохранитель на 3,75 А.

Заявленная мощность паяльника — 30 Вт.

Далее я провёл некоторые измерения.
Сначала проверил сопротивление изоляции мегаомметром, на 500 В;1000 В; 2500 В., на всех диапазонах изоляция показала себя прекрасно, до бесконечности. Даже на 2,5 кВ!
Включал паяльник от компьютерного БП, на 12 В.
Напряжение ХХ, БП — 12,49В
Напряжение под нагрузкой паяльника — 11,73 В. (минимальное, на другом приборе было 11,78 В)
Ток — то 2,0, то 2,1 А. Но, думаю, всё же — 2,1 ближе к реальности.

Температура была следующей:
30 с — 50,9 гр.
60 с — 98,5 гр.
90 с — 144,9 гр.
120 с — 182,6 гр.
150 с — 214,4 гр.
180 с — 239,6 гр.
210 с — 258,5 гр.
240 с — 275,1 гр.
270 с — 286,9 гр.
300 с — 293,2 гр.
330 с — 302,0 гр.
360 с — 318…323 гр.
Потом, температура примерно так и держится, всё зависит от нажатия термопарой на винт.

Моё мнение таково:
Паяльник — хорош. Лично мне — очень понравился.
Включенным к ряду, был 25 минут. За это время ни ток, ни напряжение не изменились. Температура — то же.
Ручка нагрелась лишь слегка, градусов до 45-47, что более чем терпимо. И то, спереди, где сам нагреватель стоит.

Попробовал попаять, всё пучком. Даже не старался

В общем — приобретению рад. Для машины — самое то.
Теперь осталось сделать какой то мобильный пенал под паяло, с флюсом, припоем и подставкой.
Кому интересно, заказывал тута.
Благодарю за внимание.

Источник

Поделки своими руками для автолюбителей

Простой паяльник для мелких деталей из автомобильного прикуривателя

Давно хотел приобрести себе паяльник для выпаивания мелких деталей таких, как smd, микросхем и т.д., но цены на такие паяльники, как правило хорошие и поэтому было решено сделать его своими руками из обыкновенного автомобильного прикуривателя.

Итак, я уже сказал выше нам понадобиться автомобильный прикуриватель, нам нужно взять его и разобрать по частям.

Из всех этих частей, нам понадобится всего лишь нагревательный элемент от самого прикуривателя, остальное не надо. Далее нам потребуется трубка подходящая по размеру прикуривателя, я такую трубку взял от детского велосипеда к ней крепилось сиденье.

Вставляем в неё прикуриватель

Затем понадобится простая, канцелярская скрепка её нужно распрямить и намотать на верхнюю часть прикуривателя, как показано на фото.

На отвод этой проволоки надевается диэлектрическая трубка или можно вместо трубки одеть простую термоусадку,

а на самый конец прикручиваем электрическую клемму для соединения проводов.

Далее, на металлическую, основную трубку надеваем кусок полипропиленовой трубы и крепим их между собой простыми хомутами (стяжками).

Через две трубки, со стороны клеммы, нужно просверлить отверстие, чтобы через неё протянуть провода.

Один провод нужно подключить к клемме, а второй подключаем к задней части корпуса нагревательного элемента или попросту к самой железной трубке в которую вставлен прикуриватель.

Далее осталось сделать только заглушку трубки и замотать изолентой, так на всякий случай.

Сам паяльник у нас готов, теперь осталось его подключить к источнику питания. Я взял блок питания на 12 вольт, который предназначался для питания светодиодной ленты и подключился к нему.

Теперь выпаивать мелкие детали с плат, а также впаивать их на место — одно удовольствие. Паяльник получился отличный, тем болле нагревается и остывает он быстро.

Источник

Паяльник на 12 вольт

Приветствую всех одноклубников. Давно хотел сообразить паяльник на 12В, для использования в авто и гараже, т.к. паяю очень много, и везде, да и электричество вырубают бывает … Самоизоляция сподвигнула, т к. появилось много свободного времени.
И так мы имеем : старый паяльник от станции luckey702, в нём вышел из строя датчик температуры, а сам нагреватель живой; китайская плата преобразователь напряжения; пару проводов; крокодилы; цифровой вольтметр; светодиод; ну и куча свободного времени…

PS. Многие сейчас скажут : да нафиг это надо, столько заморачиваться, якобы сейчас каких хочешь паяльников в Китае: и юсб, и всякие газовые и т.д и т.п… Но ещё раз повторюсь это всё наличие свободного времени и наличие всех комплектующих, т.к. все это было куплено давным давно, а паяльник лежал списанный пару лет уже…

Метки: паяльник своими руками на 12 вольт, автомобильный паяльник своими руками

Комментарии 92

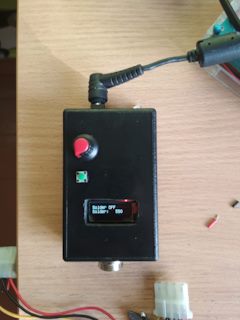

Я себе такой в на ардуине сделал, чтобы температуру регулировать, питаю от ноутбуков зарядки

Не очень хорошая идея с этим паяльником.Не проще было у желтолицых купить конструктор Hakko t12.Работает от 9 до 24 вольт.Нагревается за пару секунд и можно выставить температуру.Или же HS72 паяльник, почти известный Т100, но 11 зеленых денег.И с крутилкой.

Можно было и купить у китайцев и ждать месяц, но вся затея состояла в том чтобы собрать этот паяльник в период самоизоляции из имеющихся на руках компонентах!

За то получилось бы намного лучьше и функциональнее.А так просто лайк.

Да, не спорю. На t12 можно собрать полностью автономный переносной паяльник

Я в начале 90-х купил себе 12 В паяльник, приделал к нему штеккер в прикуриватель. До сих пор пользуюсь!

Ну советские изделия почти вечные)))

так же замутил себе, правда без вольтметра, выставил 18 вольт и всё — этого оказалось вполне достаточно. преобразователь спрятал в коробочку от БП маленького. 3 года полет нормальный

Да это не паяльник, а издевательство. Чуть потолще чего — и не хватает теплопередачи нагреваля к жалу. Уж как минимум на Т12 надо использовать. Да и те в машине слабоваты. Так, дома электронику паять. А у тебя вообще потребляемая мощность на фото 15вт. Если ещё вычесть КПД преобразователя, то не знаю что такой мощностью паять)

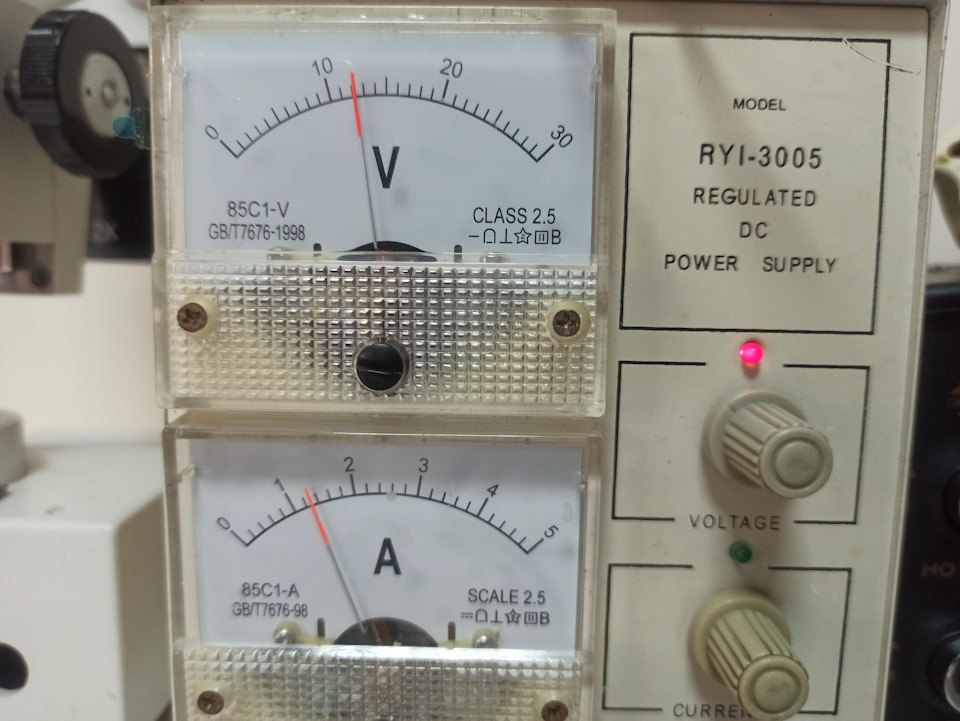

Я настраивал по температуре жала, если врубить его на полную, на 40вт то он разогреет это жало до красна, и жала будут просто сгорать за раз, т.к. никель на них тонкий. В самих паяльных станциях напряжение на нагреватель приходит не постоянно, а импульсами, а у меня напряжение подается постоянно, соответственно жало прогревается будь здоров.

Я же говорю, у него теплоёмкость жала никакая. Достиг нужной температуры — прислонил к спайке потолще и жало прилипло. Ибо остыло мгновенно. Повышать температуру до красна — не вариант. Так уже паять не получится…

Да это не паяльник, а издевательство. Чуть потолще чего — и не хватает теплопередачи нагреваля к жалу. Уж как минимум на Т12 надо использовать. Да и те в машине слабоваты. Так, дома электронику паять. А у тебя вообще потребляемая мощность на фото 15вт. Если ещё вычесть КПД преобразователя, то не знаю что такой мощностью паять)

Отчего же? Для распайки проводов, конекторов и разъемов- мощности хватает вполне. Даже кабель RG-58 и разъем PL-259 прогревает прекрасно и распаивает — собственно для чего паяльник и задумывался.

Видимо вы не работали нормальным паяльником. Я в сервисе этот паяльник попробовал несколько раз, а потом даже и не включал. Пользовался обычным советским на 25 вт. Сделал ему регулятор напряжения. Уверяю — это земля и небо.

Правда?
Наверное за 30 лет практики — действительно не довелось подержать нормальный паяльник в руках…
Могу выложить свою коллекцию паяльников — от 81 г.в. (типа Момент) и до сегодняшних актуальных, и с регуляторами, и с АКБ.
Уверяю — вот это для вас будет и небо и земля.
Только уже это отдельная тема.
А на рабочем столе- у меня 4 паяльника, и у каждого свои задачи.
P.S. какой бы паяльник не был навороченный или простейший- умение паять он не обеспечит.
P.S.S. Обсуждаемый в теме паяльник позволяет мне с легкостью проводить ремонты электронного оборудования (приборные панели, автомагнитолы, сигналки, радиостанции, и т.п.)прям в салоне авто, без лишней беготни. И при том что затраты на него мизерные — считай 2я жизнь паяльника. Ну как то так…

Я таким же напрямую от 12в паяю если нет другого под рукой)

Источник

Инфракрасный паяльник из автомобильного прикуривателя своими руками

Паять платы и электронные схемы обычным паяльником не очень удобно и не всегда возможно. В этом плане даже простая пыльная станция — ценный инструмент. Но стоимость готовых изделий довольно высока, и если работу проводить не часто, то окупится он не скоро.

Выход есть: сделать паяльную станцию своими руками сможет каждый, кто занимается программированием микроконтроллеров. Вначале надо разобраться в принципе работы устройства и ее основных элементах.

Варианты пайки

Причиной того, что современный рынок способен предложить широкий спектр паяльного оборудования является тот факт, что обыкновенный бытовой паяльник стал инструментом, который можно купить на каждом углу. А вот паяет он далеко не все современные приборы.

Самый простой вид – контактный. Его строение мало чем отличается от привычного паяльника, однако контактное оборудование лишено многих конструктивных недостатков, которые есть у паяльников.

Контактная пайка

Главной проблемой паяльника является чрезмерный нагрев радиокомпонентов, в частности транзисторов, диодов, тиристоров. Из-за высокой температуры, полупроводниковые элементы начинают менять свою вольтамперную характеристику и нарушать протекание электрического тока в цепи.

Именно поэтому становится невозможным регулировать температуру нагревательных элементов, иными словами традиционный паяльник рано или поздно перестает «слушать» — температура либо неограниченно растет, либо перестает расти вообще.

Таким образом, после достигнутых 400 °C, пайка может быть безопасной только из-за краткосрочного контакта «жало-припой».

Приступая к созданию контактной паяльной станции, или выбирая одну из моделей, которые уже предложены на рынке, следует понимать, что она должна содержать блок питания, включающий в свою конструкцию гальваническую развязку. Именно такой механизм «питание — нагреватель» гарантирует адекватную регулировку напряжения и температуры прогрева. Чаще всего наиболее рациональной температурой нагрева является 250-350 °C.

Бесконтактная пайка

Бесконтактными (термовоздушными) паяльными станциями являются такие установки, которые отлично подходят для ремонта мобильных телефонов, крупной и мелкой бытовой техники. Мощность таких установок крайне высока, они отлично справляются как с припоями, содержащими свинец, так и с бессвинцовыми.

Однако следует помнить, что применять такие устройства для микросхем BGA-типа нельзя. Термовоздушная, бесконтактная пайка представляет собой симбиоз строительного фена и паяльника, паять с помощью такого оборудования очень удобно и быстро.

Устройство фена

Паяльную станцию в виде фена принято использовать для того, чтобы расплавлять или размягчать пластмассовое изделие, тонкий металл или олово. Подавать воздух высокой температуры представляется возможным только после его проходе через сильно разогретую спираль. Для того чтобы создать паяльный фен самостоятельно, потребуется внимательно ознакомиться с его конструкцией.

Составляющие конструкции паяльного фена:

Иногда можно также использовать специальные насадки, позволяющие менять поток струи.

Схема управления

Рассмотрим принципиальную схему управления феном, которая питается от одного источника. Данный факт значительно упрощает эксплуатацию устройства.

Главным элементом данной схемы является стабилизатор параметрического типа, который собран на транзисторе VT1, стабилитронах D5, D6, D7 и сопротивлении R1. Данное устройство гарантирует стабильность напряжения паяльного фена, в то время когда напряжение источника может изменятся из-за регулировок воздушных потоков.

Для того чтобы изменить скорость вентилятора используется выключатель SA1, который имеет два положения – 8В и 12В.

Стабилитрон D8 и предохранитель FU1 осуществляют защиту от предельных напряжений. Когда напряжение поднимается до 15 Вольт, диод открывается и предохранитель перегорает.

Разберемся, почему в данной конструкции лучше всего использовать именно параметрический стабилизатор. При использовании переменного тока, пики напряжения способны достигать предельных значений. Это выведет из строя микросхему. Пример привести довольно просто. При напряжении в 30 Вольт (переменный ток) пик составит:

Окончательная сборка

Сборка самодельной паяльной станции осуществляется в несколько этапов. Вначале собирают нагревательный элемент. Он состоит из 5 спиралей и керамической изоляционной трубки. Керамическую трубку можно заимствовать из телевизора (линия задержки содержит как раз то, что нужно).

Затем наматывают спираль нагревательного элемента. Производить намотку будущей спирали лучше всего при помощи дрели.

Одной из самых сложных деталей конструкции является корпус нагревателя. Его принято собирать из стакана, трубы и шайбы.

Удивительно, но стакан с внешним диаметров 1,65 см. идеально подошел от старой литий-ионной батареи. Именно в такие корпусы заключают химическую начинку. Перед тем как разбирать батарею ноутбука, ее следует полностью разрядить. Для этого используют низкоомные мощные резисторы.

В качестве корпуса паяльного фена можно использовать бутылку от газировки объем 1 литр. Бутылка выбирался исходя из размеров вентилятора.

Инфракрасная станция для пайки

Ремонтируя сложные схемы и материнские платы (особенно в которых имеют место компоненты BGA), потребуется инфракрасная станция. Китайская продукция отличилась очень низким качеством, а хорошая инфракрасная установка стоит довольно дорого. Выход очевиден: нет ничего сложного в том, чтобы собрать паяльный инструмент своими руками.

При сборке такого паяльного устройства можно вложиться в бюджет до 10 тыс. рублей. Несмотря на низкую себестоимость, станция отлично себя показала при проведении ремонтных работ, связанных с монтированием микросхем.

Описание конструкции

Устройство состоит из следующих компонентов:

Контроллер должен быть 2-канального типа.

Первый канал подключается к термопаре или терморезистору платинового типа. Второй следует просто подключать к паре. Оба канала обладают автоматическими и ручными режимами. Первый допускает поддержку температур до 255 градусов при помощи обратных связей с термопарой или терморезистором.

Ручной режим позволяет производить настройки в диапазонах 99%. Память контроллера содержит четырнадцать различных типов термопрофилей: семь профилей свинцового типа и семь профилей для пайки без свинца.

Для содержащего свинец припоя диапазон максимальных температурных профилей начинается с 190°, и далее через каждые 5 до 220°.

Для припоя без свинца максимальные температуры профилей начинаются с 225°, и далее через каждые 5 до 250°.

В тех случаях, когда верхний нагревательный элемент попросту не справляется и нагрев обеспечить не удается, контроллерный элемент становится в режим «пауза» и ожидает нужную температуру. Это позволяет приспособить микросхему для нагревателей настолько слабых, что они не способны следовать за термопрофилями.

Контроллеры также используются, как регуляторы температуры паяльной станции, например, если необходима сушка или запекание паяльных масок. Такие устройства отлично подходят для поддержки температуры.

Простейшая установка от прикуривателя

Прикуриватель, который управляется 12 вольтами автомобильного аккумулятора, способен создавать температуры, позволяющие паять BGA-контроллеры и различные SMD.

Множество конструкторов считают, что такая станция дает кольцо нагрева (так называемое «колечко»), которое будет повторять проекцию нагревателя. Однако тест на бумаге показал абсолютно равномерный нагрев, без колец. Это означает, что доработка прикуривателя имеет смысл.

При тесте было видно, что цвет бумаги равномерно окрашивает лист от центра в сторону краев. Чистый инфракрасный прогрев плюс конвекция без каких-либо поддувов – и прикуриватель превращается в отличное паяльное устройство.

Паяльные станции из прикуривателя, по сравнению с паяльными термофенами, тихие, не дают никаких струй и отдач, пайка происходит спокойно. Десяти вольт переменного тока, которые подаются от подходящего трансформатора, оказывается вполне достаточно для того, чтобы на расстоянии 1-1,5 см снять с материнской платы 100-разъемный процессор.

Второй контакт спирали необходимо выводить в трубку корпуса и фиксировать высокотемпературным герметиком. При конструкции потребуется пайка латунью. Ее можно выполнить при помощи бензиновой горелки, полосы латуни и буры. Дистанция, при которой осуществляется спаивание, достигает максимально 1,5 см. Данная конструкция зарекомендовала себя очень хорошо.

Если придумать ручку, корпус и держатель, а это довольно несложно, учитывая корпус прикуривателя, то данное устройство будет в разы лучше, чем обычный паяльник китайского производства.

Набор для сборки

Существуют специальные наборы для сборки паяльных станций. Один такой набор предлагает собрать цифровую станцию на базе контроллера Atmega 328P.

В комплект также входят два светодиода, резонатор 16 Мгц, SMD резисторы и конденсатор емкостью 1 мкф. Неполный будет паяльный работ без переключателей, гнезда GX16 5 и 8 пин, импульсного блока питания на 24 Вольта.

Схема и печатная плата

Таким образом, при знании законов радиофизики изготовление паяльной станции своими руками не составит особого труда. Более того, при подборе качественных компонентов можно добиться отличных результатов.

Паяльный фен, контактная станция и другие самодельные приборы будут служить очень долго и, в отличие от китайских аналогов, будут работать в том температурном режиме, который нужен.

Паяльник из прикуривателя авто для smd деталей своими руками

Давно хотел себе купить паяльный фен, для пайки смд деталей, но потом увидел схему и решил попробовать сделать её. В итоге получился отличный и простой в эксплуатации паяльник.

А теперь немного поподробнее, вот схема будущего паяльника.

По этой схеме сделал на текстолите набросок платы и вытравил ее в хлорном железе.

Ну и всё, приступаем к сборке.

Вот что из этого получилось.

Прикуриватель необходимо прикрутить к плате, я это сделал с помощью толстых, медных проводов.

Питание на такой паяльник, конечно же будет 12 вольт, но выходной ток должен быть минимум 20 ампер, то есть надо достаточно мощный блок питания.

Как показала практика работать с ним очень удобно, особенно выпаивать микросхемы и мелкие детали.

Вот небольшое видео.

Автор; Дмитрий Мязин

РадиоКот :: «Прикуяльник» или прикуриватель в роли паяльника

Добавить ссылку на обсуждение статьи на форумеРадиоКот >Лаборатория >Радиолюбительские технологии >

«Прикуяльник» или прикуриватель в роли паяльника

С днем рождения, котище. Расти, крепчай, и дорастай до Матёрого Котяры.Вспомню я пехоту и родную роту

и тебя за то что ты дал мне прикурить

Давай закурим товарищ по одной давай закурим товарищ мой (К.Шульженко)

То, что СМД компоненты стремительно наступают, никого уже убеждать не приходиться. Да и не просто наступают, а на горло. Я то для себя давно уже решил, что пора стремительно переходить на поверхностный монтаж. Это и красиво, и компактно, да и дешевле теперь уже. Микросхемы в ДИП корпусах дороже чем в планарных.

А многие современные чипы так и вовсе не выпускаются в ДИП исполнении. А ведь они весьма функциональны, и на требуют много «обвязки». Сказано — сделано. Начитался в интернете статей и начал обзаводиться инструментом. Тонкие припои, жидкие флюсы, тоненькие пинцетики, линзы, держалки, ну и т.д. И конечно же паяльная станция. Не есть дешевая агрегатина.

Решил сначало попаять обычным маленьким паяльником, только регулятор сделал простой. При определенной сноровке и прямых руках пайка получается весьма даже неплохо. Это запаивать получается неплохо, а вот выпаивать совсем даже наоборот. Начинается шаманство. Нитки, насадки, утюги, духовки, промышленные фены….. Способов немало. Как говорится: голь на выдумки хитра.

Сначало с этими неудобствами миришься, чертыхаясь, потом раздражаешься, потом материшься и звереешь (когда поотламываешь выводы так нужной тебе сейчас деталюшки). Помаялся, собрал немного денюжков, и прикупил паяльник и фен от китайской паяльной станции, а сам блок управления собрал по схеме замечательного парня из Пскова. Паяю, распаиваю, получаю удовольствие от процесса.

А тут как то знакомый радиолюбитель «фокус» показал: взял прикуриватель, открутил нагревательный элемент, прикрутил к нему провода, подключил к аккумулятору автомобильному, разобрал флешку, промазал ее канифолью жидкой, прогрел её этим прикуривателем и снял немаленький многоножковый чип. А в том что он его не перегрел и не спалил я уверен абсолютно.

Канифоль после этого процесса осталась на платке чистая и прозрачная, только немного потемнела. А кипеть она начинает где то около 250 градусов. Так что по ее состоянию можно судить о степени «вандализма» по отношению в выпаиваемым деталям. Зацепил меня этот «фокус». Это то, что называется — дёшево и сердито. Вот и решил немного поэкспериментировать с прикуривателем.

Взял схему простейшего ШИМ регулятора, мощный полевик, и соорудил простое дешевое устройство с регулируемой температурой на выходе. Получился такой себе гибрид прикуривателя-паяльника. блин. Результаты меня весьма порадовали. На мой взгляд, работать с ним много приятнее чем с феном. Попробуйте и вы.

Прикуриватель найти несложно, горстка недорогих деталей, немного удовольствия от процесса изготовления, и вы убедитесь как все просто и удобно. Вот небольшой ролик, как я выпаиваю и впаиваю деталюхи.

СХЕМА: А схем я перепробовал несколько. Начал с платы ШИМ на микроконтроллере. Сразу с замутом на будущее. Планировал сделать дистанционный контроль с использованием ИК термометра и обратную связь с поддержанием температуры в рабочей зоне. Но это все в будущем. Также сделал распространенную в интернете схему ШИМ регулятора на NE555 (или же отечественная 1006ВИ1). Но удачнее всех получилась схема ШИМ регулятора на UC3843. Вот она;

Почему удачнее? Диапазон регулировки коэффициента заполнения ШИМ от 0% до 100%. Кратко принцип работы: формируемое в микросхеме пилообразное напряжение, частота которого задается R1C1 через повторитель Q1 и делитель R3 поступает на внутренний компаратор, где сравнивается с постоянным напряжением, задаваемым делителем R5 R6 R7.

В результате формируется ШИМ сигнал с постоянной частотой и заполнением, зависящем от угла поворота R6. Поскольку микросхема предназначена для работы в блоках питания с мощными полевыми транзисторами, дополнительных схем согласования (т.н. драйверов) не требуется. Ток через полевой транзистор в открытом состоянии около 8А. Сопротивление открытого канала 18mOm.

Следовательно, в статическом режиме рассеиваемая на транзисторе мощность равна 150mW. Мизер. Но поскольку схема все таки работает в динамике, рассеивается слегка поболее. Транзистор без радиатора ощутимо теплый на ощупь. Этот вариант схемы требует немного регулировки.

Подстроечный резистор R3 выставляем в такое положение, чтобы резистором R6 обеспечить весь диапазон регулирования ШИМ. Эту процедуру я выполнял с использованием осциллографа. У кого нет осциллографа, попробуйте подстроечный резистор заменить постоянными резисторами, как это показано на схеме в прямоугольнике. Отверстия для этого случая в плате предусмотрены.

При использовании элементов с указанными на схеме номиналами это должно обеспечить нормальную работу. Ну и еще про «номиналы».

При использовании элементов с указанными на схеме номиналами частота ШИМ находится в слышимом диапазоне. Что то около 3кГц. Из за этого схема при определенных режимах «звучит». Уменьшив емкость С1 можно вывести частоту за пределы слышимости, но при этом нагрев силового полевика увеличивается. Не до критических величин, но все же радиаторчик потребуется. Или же наоборот, увеличить емкость, и заставить работать на частотах ниже 20 Гц. Надо попробовать.А это второй вариант схемы на таймере 1006ВИ1. Или же по импортному NE555.

Вторую схему менее удачной я назвал потому, что диапазон регулировки заполнения ШИМ от 10% до

95%, и от положения движка R1 зависит не только скважность, но и немного частота.Хотя нам, впрочем, это совершенно «по барабану», на итогах работы это не отражается.

Но собирается она на недорогих распространенных деталях, и не требует регулировок и настроек. начинает работать сразу, и так как предсказано. Работа подобной схемы описана в интернете многократно. Но если вкратце, то: пила формируется на конденсаторе С1 зарядной и разрядной цепями.

Зарядная цепь R2,D1, левое плечо R1, разрядная цепь правое плечо R1,D2, вход Discharge. Таймер следит за напряжением на конденсаторе С1, которое снимает с вывода THRESH (THRESHOLD — порог). Когда оно превысит порог 2/3 VCC внутренний триггер переключается на разряд, и конденсатор разряжается.

А когда напряжение на нем упадет ниже 1/3 VCC разряд прекратится и начнется заряд конденсатора С1. Поворачивая R1 мы меняем время заряда и разряда, а следовательно меняем коэффициент заполнения ШИМ. Схема неоднократно расписана в интернете, и поэтому я не заострял на ней особо внимания.

Теперь о том, как изготовить саму «излучающую» головку.

Сам процесс выпаивания занимает от 2 до 6 минут. Это если работаем с обычной двухсторонней платой. С многослойными работать не пробовал, небыло надобности. Думаю время несколько увеличится. Попробуете сами. Сразу я просто прикрутил нагревательный элемент прикуривателя винтом к стеклотекстолиту, думал что выдержит. Но не тут то было.

После непродолжительного времени все завоняло, почернело, и начала выделяться черная жижа, наверно смолы из стеклотекстолита. Так что вывод из этого следующий: нужен «термобарьер». В качестве оного я успешно использовал свитую в пружину мягкую стальную проволку, диаметром примерно 1-1,5 мм. Валялась такая дома.

Я думаю что вариации с «термобарьером» могут быть разнообразными. У кого на что хватит фантазии. Единственно, не рекомендую использовать медную проволку. У неё большая теплопроводность, и окисляется быстро. Конструкции прикуривателей весьма разнообразны, поэтому способ присоединения их к устройству надо придумать самому, исходя из имеющихся у вас материалов.

Это либо болт с гайкой, либо хомутик, либо другой обжим. Для сварки все слишком мелкое, для пайки — слишком горячее.

Сопротивление спирали прикуривателя около 1,8ом. И если кто то применит смекалку, керамику(а может даже и просто обожженную глину), термоклей и нихром с таким сопротивлением, то сможет изготовить иной излучатель, который будет более соответствовать его задачам. Обычный же прикуриватель успешно справляется с мелочевкой и небольшими планарными корпусами.

Для нужд «среднего» радиолюбителя более чем достаточно. Я без труда выпаивал и запаивал ATmega 16AU в корпусе TQFP44. Думаю и TQFP64 тоже потянет. Ток, протекающий через прикуриватель, 8А. Это накладывает определенные требования на питающее устройство и провода.

Если использовать трансформатор, то его мощность должна быть не менее 100W и вторичная обмотка должна обеспечивать ток 8А. Устройство питается постоянным напряжением. Следовательно для трансформаторного питания необходимо использовать выпрямитель, состоящий из диодного моста и конденсатора, емкостью 5 000 — 10 000 мкФ.

При работе диодный мост КВРС3510 ощутимо нагревается, даже с прикрепленным алюминиевым радиатором. При подключении соблюдайте полярность. Если объемы работ небольшие и требуются нечасто, можно применить в качестве питателя автомобильный аккумулятор. Также собираюсь поэкспериментировать с электронным трансформатором для питания галогеновых светильников.

Но там также требуется мостовой выпрямитель на диодах Шоттки и конденсаторе. Еще раз напоминаю о полярности. Защит никаких нет, и при ошибках микросхемы быстренько испускают «волшебный дым» и навсегда замолкают.

Сам процесс выпайки-запайки прост: мажем флюсом, греем, снимаем (ну или ставим). На видеоролике все замечательно видно. А по поводу нюансов в процессе скажу следующее: не жалейте канифоли. Это и ускоряет, и облегчает процесс. Канифоль начинает кипеть при 250 градусах. Старайтесь не допускать её обильного кипения и «дымления».

Температуру платы я вначале контролировал с помощью термопары и тестера, но не скажу что это удобно и эффективно. Просто наблюдайте за выпаиваемой деталью. Вы непременно увидите когда припой начнет плавиться. «Нежные» микросхемы при выпаивании или запаивании накрывайте небольшим кусочком стеклотекстолита размером с корпус.

Есть мнение, что участок видимого спектра инфракрасного излучения активно поглощается черным корпусом микросхемы, и сильнее её прогревает. При необходимости закрывайте алюминиевой фольгой ту часть платы, которую нежелательно нагревать. Устройство весьма компактно. И достаточно удобно им пользоваться, держа в руке, и направляя в нужную точку излучение.

Или же закрепив на какой нибудь подставке. На фото выше пример того, как я использую устройство. Не оставляйте надолго устройство в режиме полной мощности.

Файлы: Печатные платы обеих вариантов

Все вопросы в Форум.

Паяльник из прикуривателя своими руками

Самодельные паяльники пользуются достаточно большой популярностью среди любителей радиотехники.

Во многих случаях их создают не с практической целью, чтобы превзойти магазинные аналоги, а чтобы получить дешевое и доступное изделие для пайки из подручных материалов. Паяльник из прикуривателя является одним из таких вариантов.

Прикуриватель выступает здесь основным нагревательным элементом, поэтому из него получают низковольтные инструменты, подходящие для домашнего использования.

Данный нагревательный элемент является не самым распространенным подручным средством и в большинстве случаев он становится нужным элементом в салоне автомобиля. В то де время, если есть ненужная деталь, то из нее вполне можно сделать паяльник из прикуривателя своими руками. Для выпаивания микросхем и прочих несложных операций такие инструменты станут отличным вариантом.

Необходимые материалы и инструменты для создания

Чтобы создать паяльник 12 вольт от прикуривателя, необходимые следующие вещи:

Некоторые детали для всего этого можно взять из старого нерабочего паяльника, что будет очень удобно. Но это не всегда доступно.

Если создается инфракрасный паяльник из прикуривателя своими руками, то часто можно увидеть, как практически все укомплектовано в стандартный корпус какой-либо модели инструмента, но нагревательным элементом выступает прикуриватель. Это никак не влияет на рабочие характеристики устройства, но паять им становится удобней.

Процесс сборки паяльника своими руками

Рассматривая, как сделать простой паяльник из прикуривателя от а до я, стоит подробно рассматривать те случаи, когда в арсенале имеется минимальное количество готовых компонентов из заводских моделей. Инструкция, как собрать паяльник из прикуривателя, выглядит следующим образом:

Не рекомендуется соединять все при помощи скрутки.»

Плохая сборка и некачественные комплектующие часто приводят к тому, что инфракрасный паяльник из прикуривателя замыкается или нагревательный элемент выходит из строя.»

Готовые ИК паяльники из прикуривателей

Если нужно сделать паяльник из прикуривателя с регулятором напряжения, то принцип сборки здесь остается таким же. В схеме просто добавляется регулятор напряжения, который устанавливается между основной силовой частью инструмента и источником питания.

Регулятор напряжения можно поставить с другого паяльника или сделать самостоятельно. В его основу входят резисторы, которые могут плавно менять параметры работы электросхемы. Существуют также двухпозиционные переключатели, которые обеспечивают два режима работы инструмента.

Также можно купить специальные регуляторы, которые можно найти во многих магазинах комплектующих для радиотехники.

Как сделать мини паяльник?

Особенности пайки самодельным паяльником из прикуривателя

Для паяльника из прикуривателя схема может быть различной, в зависимости от выбранных материалов для изготовления. Но практически в каждом случае возникают проблемы, касающиеся надежности работы.

Недочеты при сборке, а также использование не самых лучших комплектующих сказывается на надежности эксплуатации, поэтому нужно выполнять все максимально качественно, чтобы не возвращаться к переделке и ремонту изделия.

Особенности пайки здесь заключается в том, что прикуриватель дает достаточно высокую температуру для расплавления контактов. Если нужно выпаивать какие-либо детали, то благодаря инфракрасному паяльнику это сделать будет достаточно легко. При использовании в качестве корпуса для нового изделия материалы из старого паяльника, работать станет намного проще и удобнее.

Пайка самодельным паяльником из прикуривателя

Паяльник быстро разогревается. Его не рекомендуется направлять на что-либо легковоспламеняющееся и руки. Когда прикуриватель разогреется до нужной температуры, его следует направить на место спайки, что способствует расплавлению материалов. Ограничения в максимальной температуре способствуют безопасности. Элементы не перегреваются и не повреждаются.

Единственной проблемой при пайке может стать слишком широкое рассеивание теплового луча. Чем выше поднимается инструмент, тем ниже температура воздействия, но тем выше площадь распространения теплового луча. Это создает такие условия, когда температура может подействовать на те элементы, которые не стоит трогать.

Заключение

В большинстве случаев надежность таких инструментов оставляет желать лучшего. При поломке прикуривателя его можно заменить на новый, не проводя все операции по созданию других элементов паяльника. Использование подручных средств позволяет сэкономить на инструменте, но для профессиональной работы они не всегда подходят.

Инфракрасный паяльник из автомобильного прикуривателя

Для изготовления этого самодельного приспособления понадобится автомобильный прикуриватель и блок питания на 12В и 5а.

В данном обзоре автор делает инфракрасный паяльник, при помощи которого можно легко припаять SMD-детали, и в то же время не повредить плату.

Первым делом необходимо будет разобрать автомобильный прикуриватель на запчасти.

Для изготовления самодельного ИК паяльника потребуется только нагревательный элемент, который находится внутри корпуса.

Основные этапы работ

Берем кусок металлической трубки подходящей длины и вставляем в него нагревательный элемент прикуривателя.

Далее потребуется кусок стальной проволоки (можно использовать канцелярскую скрепку, предварительно выпрямив ее).

Стальную проволоку нужно намотать на верхнюю часть, чуть ниже нагревательного элемента.

На конец проволоки автор надевает отрезок трубки, а затем — клемму.

На основную трубку надеваем кусок полипропиленовой трубы, фиксируем к ней тонкую трубку с помощью стяжек (двух штук будет достаточно).

В ПП трубе нужно просверлить отверстие, в которое вставляем двухжильный провод.

Одну жилу необходимо подключить к клемме, а вторую — к задней части корпуса, в котором установлен нагревательный элемент.

Куда подключать «+» или «-» принципиального значения не имеет.

Ручку паяльника обматываем изолентой (тряпичной или ПВХ), устанавливаем заглушку и подключаем провод к БП.

Подробно о том, как сделать инфракрасный паяльник из автомобильного прикуривателя, смотрите в видеоролике на сайте.

Источник
