Переделка атх в зарядное для авто акб
Переделка блока питания от компьютера в зарядное устройство
Началось все с того, что подарили мне блок питания АТХ от компьютера. Так он пролежал пару лет в заначке, пока не возникла необходимость соорудить компактное зарядное устройство для аккумуляторов.
Блок выполнен на известной для серии блоков питания микросхеме TL494, что дает возможность его без проблем переделать в зарядное устройство. Не буду вдаваться в подробности работы блока питания,
алгоритм переделки следующий:
1. Очищаем блок питания от пыли. Можно пылесосом, можно продуть компрессором, у кого что под рукой.
2. Проверяем его работоспособность. Для этого в широком разъеме, который идет к материнской плате компьютера необходимо найти зеленый провод и перемкнуть его на минус (черный провод), после включить блок питания в сеть и проверить выходные напряжения. Если напряжения(+5В, +12В) в норме переходим к пункту 3.
3. Отключаем блок питания от сети, достаем печатную плату.
4. Выпаиваем лишние провода, на плате припаиваем перемычку зеленого провода и минуса.
5. Находим на ней микросхему TL494, может быть аналог KA7500.
Отпаиваем все элементы от выводов микросхемы №1, 4, 13, 14, 15, 16. На выводах 2 и 3 должны остаться резистор и конденсатор, все остальное тоже выпаиваем. Часто 15-14 ножки микросхемы находятся вместе на одной дорожке, их надо разрезать. Можно ножом перерезать лишние дорожки, это лучше избавит от ошибок монтажа.
6. Далее собираем схему.
Резистор R12 можно выполнить куском толстого медного провода, но лучше взять набор 10 Вт резисторов, соединенных параллельно или шунт от мультиметра. Если будите ставить амперметр, то можно припаятся к шунту. Тут следует отметить, что провод от 16 ножки должен быть на минусе нагрузки блока питания а не на общей массе блока питания! От этого зависит правильность работы токовой защиты.
7. После монтажа, последовательно к блоку по сети питания подключаем лампочку накаливания, 40-75 Вт, 220В. Это необходимо чтоб не сжечь выходные транзисторы при ошибке монтажа. И включаем блок в сеть. При первом включении лампочка должна мигнуть и погаснуть, вентилятор должен работать. Если все нормально, переходим к пункту 8.
8. Переменным резистором R10 выставляем выходное напряжение 14,6 В. Далее подключаем на выход автомобильную лампочку 12 В, 55 Вт и выставляем ток, так чтоб блок не отключался при подключении нагрузки до 5 А, и отключался при нагрузке более 5 А. Значение тока может быть разным, в зависимости от габаритов импульсного трансформатора, выходных транзисторов и т.д…В среднем для ЗУ пойдет и 5 А.
9. Припаиваем клеммы и идем тестить к аккумулятору. По мере заряда аккумулятора ток заряда должен уменьшатся, а напряжение быть более менее стабильным. Окончание заряда будет когда ток уменьшится до нуля.
Вот вкратце описал простую переделку блока питания в зарядное устройство…Задавайте вопросы, пишите комментарии…
Удачи всем на дороге!
Комментарии 56
12 оставляем это питание ШИМ…А 5 не помню…попробуйте оставить если не будет работать выкусить доророжку…
Антон привет! Осталась схема самого блока питания?
Привет! Схема классическая как для ТL494 от старого блока питания…
У тебя что то напутано с защитой
Какой у тебя стоит резистор R12?
у тебя лампочка по сети забирает ток. Посмотри чтоб минус на аккум шол только через шунт! Потом отсоедини лампочку по сети и пробуй.
Убрал лампочку, блок свистел но нагрузку в 1А выдержал, подключил лампу 55W, сила тока возросла до 4,7А, и блок потух, сгорели ключи по входу STD13007
Привет, собираю ЗУ как у тебя, ну что то пошло не так, есть предположения?
не умеючи можно сжечь что угодно…
Блин раза 2 использовал это говно.Один раз магнитолу сжег клиентскую.2 раз БП полыхнул так что не видел минуты 2.Не заморачивайтесь.
Уходит в защиту…Проверь правильность сборки, покрути на отключеном блоке резистор тока, потом повключай…
тоже самое. моргнет и в защиту
проверь чтоб не было ничего лишнего на 1,2, 15,16 ногах микросхемы
вот нужно решить как обойти
проверь чтоб не было ничего лишнего на 1,2, 15,16 ногах микросхемы
Добрый день.А у меня блок от компа на микрухе WT 7514L (450вт)можно ли сделать как вы сделали?
чтоб одновременно два провода размыкать а не один…
если фазу не разомкнуть то конденсаторы могут быть под небольшим напряжением…
А для чего на включатель идет столько проводов?
Спасибо! Стоял конденсатор в родной начинке…
в родной начинке 1…10 мкф. нужен 47…100 мкф, для более мягкого старта. ИМХО из опыта
Делаю аналогичную переделку, намучился с регулировкой тока. То регулируется ступенчато, то свистят транзисторы. Подбирал обратную связь и вылетел один высоковольтный транзистор. Но конденсатор с высоким номиналом как у вас 0,068 не пробовал. Попробую как транзистор заменю. Еще подозрение что у меня сильно малое сопротивление шунта (где-то 15см 0.7мм2)
Делаю аналогичную переделку, намучился с регулировкой тока. То регулируется ступенчато, то свистят транзисторы. Подбирал обратную связь и вылетел один высоковольтный транзистор. Но конденсатор с высоким номиналом как у вас 0,068 не пробовал. Попробую как транзистор заменю. Еще подозрение что у меня сильно малое сопротивление шунта (где-то 15см 0.7мм2)
Поиграйте с шунтом, обязательно чтоб 16 вывод микросхемы был на минусе аккумулятора, а не блока питания! Еще можно поиграться сопротивлением переменного резистора регулировки тока, у меня стоит 2 кОм…И обязательно при экспериментах включайте блок питания последовательно через лампочку по сети 220В.
Несложная переделка АТХ в зарядное устройство своими руками
В первой статье (https://sdelaysam-svoimirukami.ru/7634-prostaja-peredelka-ath-v-zarjadnoe-ustrojstvo.html) я рассказывал как переделать блок питания АТХ. Реализовал регулировку тока и напряжения.
Теперь нужно сделать регулировку под свои нужды.
Диапазон напряжения выставлю от 5-6 до 15 вольт. Ток остается без изменения. Почему именно так? Зарядное устройство будет служить для зарядки 6 и 12 вольтовых аккумуляторов. Есть еще одна загвоздка, но о ней позже.
Кратко о схеме
Зеленым цветом выделены комплектующие, которые я добавил. Последовательно с регулятором «Напряжение», я добавил резистор 3.3 кОм. Так ограничил минимальное напряжение. Последовательно с резистором 2.7 кОм, с первой ноги, установил резистор 4.7 кОм. Так получилось ограничить максимальное напряжение. На выходе блока питания установил цепочку из диода и предохранителя. Получилась простейшая защита от переполюсовки. В случае неправильного подключения аккумулятора, ток проходит через диод и сгорает предохранитель. Вентилятор подключил на питание микросхемы ШИМ. Установил резистор 68 Ом, мощностью 2 Ватта, для ограничения излишков напряжения. Питание микросхемы порядка 22 Вольт.
Основные детали
Применю советские резисторы, у них у меня нашлась пара ручек.
Так вот о выходном напряжении. Я купил не тот индикатор, а он питается от измеряемого напряжения. Питание его составляет от 4.5 Вольт. Поэтому и напряжение выдрал от 5-6 Вольт.
Сетевой выключатель от старого телевизора.
Предохранитель установлю через крепление. Он стандартный автомобильный, поставлю на 10 ампер.
Плата у меня была без корпуса, нашел подходящий.
Переделка блока компьютера в зарядное устройство своими руками
Разметил и вырезал все отверстия. Покрасил его из баллончика. Красил чем было, еле хватило на корпус. Не ней видны все отпечатки.
Установил плату в корпус. Прикрутил резисторы и выключатель.
Установил провода с крокодилами. Провода в двойной изоляции, два провода в параллель. Каждый провод по 0.5 вк. мм. Получилось неплохо.
Ах, да. Минимальное напряжение на фото.
Максимальное 15,5 Вольт. Я заменил резистор регулировки напряжения, поэтому чуть отличается выходное напряжение от первоначального.
Так блок выглядит со стороны сетевого кабеля и предохранителя.
Переделывайте блоки питания под свои нужды. Блоки сейчас доступны недорого. Схемы примерно похожи. Остается убрать лишнее и добавить недостающее. Схема переделки актуальна для большинства блоков АТХ.
Смотрите видео
Простая переделка АТХ в зарядное устройство
Накопилось у меня некоторое количество компьютерных блоков питания. Можно применить их по прямому назначению. Но я решил поступить иначе. Тем более мощность уже мала, в основном 200-300 Ватт. Самоделкины часто переделывают их под свои нужды. И я решил их применить. Понадобилось мне зарядное устройство, очередное, у меня их и там много разных. Приглянулась мне плата от блока питания АТХ, без корпуса. Маркировка на плате FA-5-F. Плата полностью рабочая. Дорабатывайте только рабочие платы, иначе тяжело будет найти неисправность.
Нашел примерную схему на мою плату. Часть компонентов разнится, но в целом похожа.
Переходим к переделке
В первую очередь нужно убрать лишнее. Полностью удаляем силовую часть по основным напряжениям. Оставляем лишь сдвоенный диод, если подходит по параметрам. У меня была установлена сборка на 12 ампер и 200 вольт, меня устраивает. Красным я выделил что убрать. Крестиками указал где не должно быть связи между элементами.
Получилось что-то тита этого. Если у Вас похожая плата, то можете повторить как у меня.
В итоге получается такая схема
Всю переделку произвожу через защитную лампочку. Ее можно припаять вместо предохранителя. Первым этапом проверяю диапазон регулировки напряжения. Это напряжение минимальное, почти ноль вольт.
Данное напряжение максимальное. У Вас может быть другое.
Сделав токовую часть, проверяю ток. В качестве шунта у меня керамический резистор на 5 Ватт и 0,01 Ом. Минимальный ток у меня такой.
Максимальный такой. Если тока много, то резистор от средней точки трансформатора нужно уменьшить.
В принципе, я достиг результата. Осталось установить плату в корпус. Установить вольтметр и амперметр.
Я же определюсь с корпусом и органами управления и смонтирую.
У Вас может получится с другими параметрами. Все зависит от блока питания и шунта. Так же резистора, определяющего максимальный выходной ток.
Смотрите видео
Переделка блока питания АТ в зарядное устройство
Дата: 25.11.2016 // 0 Комментариев
Одним из актуальных и востребованных на сегодня вопросов является переделка блока питания компьютера в зарядное устройство. Для изготовления самодельного зарядного устройства практически всегда используются блоки питания формата ATX. Но наверняка у многих сохранились еще более старые блоки формата АТ, которые остались в рабочем состоянии. Сегодня у нас на очереди переделка блока питания АТ в зарядное устройство.
Переделка блока питания АТ в зарядное устройство
Блок питания АТ от устаревшего компьютера может годами пылиться на полке в шкафу, перед началом переделки необходимо удостовериться в его технической исправности и почистить от грязи и пыли:
Также при переделке необходимо помнить, что в БП присутствует высокое напряжение опасное для жизни.
Для наглядной переделки мы отрыли в закромах плату от такого АТ блока.
По сколку родного корпуса к ней не нашлось, мы ее установили в первый подходящий по размеру корпус и снабдили хорошим вентилятором.
Сам процесс переделки очень похож на переделку блока питания АТХ, которая уже у нас описывалась ранее. И так, ниже находится схема этого блока питания АТ.
Далее схема со всеми дальнейшими изменениями для переделки его в зарядное устройство.
Как видим со схемы, наш блок построен на ШИМ TL494. Для поднятия выходного напряжения до 14 В необходимо найти два резистора.
Первый резистор, это тот через который первая нога TL494 соединяется с шиной + 5 В – удалить с платы (зачеркнут на схеме красным). Второй, это тот через который первая нога TL494 соединяется с шиной + 12 В – заменить на многооборотный подстроечный, номиналом 60 кОм, предварительно выставив на нем 20-22 кОм.
TL494 распиновка.
Находим необходимые резисторы в блоке.
Удаляем их из платы.
Устанавливаем многооборотный подстроечный резистор (предварительно выставив на нем 20-22 кОм).
При включении блока питания напряжение на шине +12 В уже будет отличаться от исходного, у нас оно составило 14,7 В.
Подстроечным резистором мы можем откорректировать выходное напряжение до оптимальных 14,2 В для зарядки АКБ.
Переделка блока питания АТ в зарядное закончена, таким блоком уже можно пользоваться в качестве зарядного устройства.
Но, надо помнить, что все самодельные зарядные собранные с блока питания компьютера моментально выходят из строя при переполюсовке АКБ. Защита от переполюсовки на реле является самым простым и весьма эффективным способом защиты от такой случайности.
Как включить АТ блок?
Для справки. Во времена доисторических компьютеров блоки питания АТ включались обыкновенной кнопкой, которая отключала питание 220 В от платы. Иногда на таких блоках можно было встретить вот такую наклейку с распиновкой кнопки.
Если кнопку вырвали вандалы, достаточно было соединить провода, идущие к кнопке: коричневый провод с черным, а белый с синим. (Не путать с проводами выхода блока!)
Зарядное устройство из БП ATX
Давно ничего не писал, так как, вроде бы, и не о чем — машина ездит (тьфу-тьфу-тьфу, тук-тук-тук) да и зимой с ней ничего делать особо не хочется.
Но в декабре что-то появилось желание поковыряться в чём-нибудь электронном и я решил переделать компьютерный блок питания ATX 250 Вт в зарядное устройство для автомобильного аккумулятора. БП достался по знакомству. Он не держал нагрузку по 12 вольтовому каналу больше 2
3A (уходил в защиту) и уже давно валялся, занимая полезную площадь в нашей однушке.
Хочу сразу сказать, что если вы никогда не имели дело с электроникой или даже не держали в руках паяльник, то лучше не соваться в это гиблое дело 🙂
Переделку делал вот по этим двум статьям: раз, два.
У меня БП на ШИМ микросхеме TL494, что, как я понял, является наилучшим вариантом для переделки.
Самым сложным для меня было выпаивание лишних радиодеталей, потому что нумерация элементов на схеме и на плате не совпадала, и я потратил кучу времени на отслеживание дорожек на плате и сопоставление их со схемой, чтобы случайно не выпаять чего лишнего.
Вторым этапом поменял все электролитические конденсаторы на новые, т.к. из-за них старые импульсные БП не держат нагрузку. Первое тестовое включение делал через лампу 60 Вт:
Также заменил выпрямительные диоды на 12 вольтовом выходе на сборку диодов Шоттки MBR20100CT. Сборка довольно мощная: ток 20 А, напряжение 100 В:
Затем начал поднимать напряжение 12 В до приемлемого, как мне казалось, 14,2 В путем подбора резистора. После того как нужный резистор был найден, начал гонять БП под нагрузкой, в качестве которой были 2 лампы по 21 Вт, включенных параллельно, ток был около 3,6 Ампер:

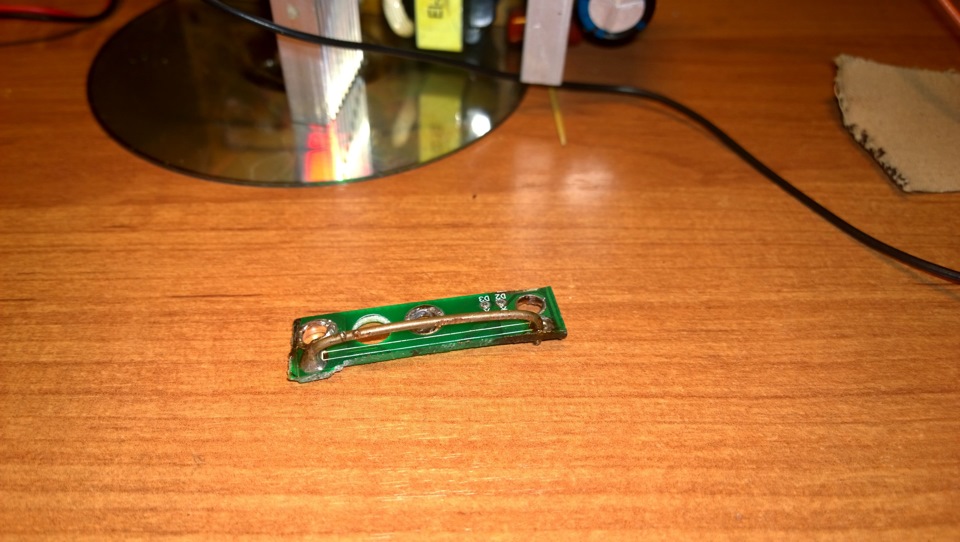

После сделал регулятор ограничения по току. Датчик тока использовал из старого цифрового мультиметра — тупо выпилил из платы:

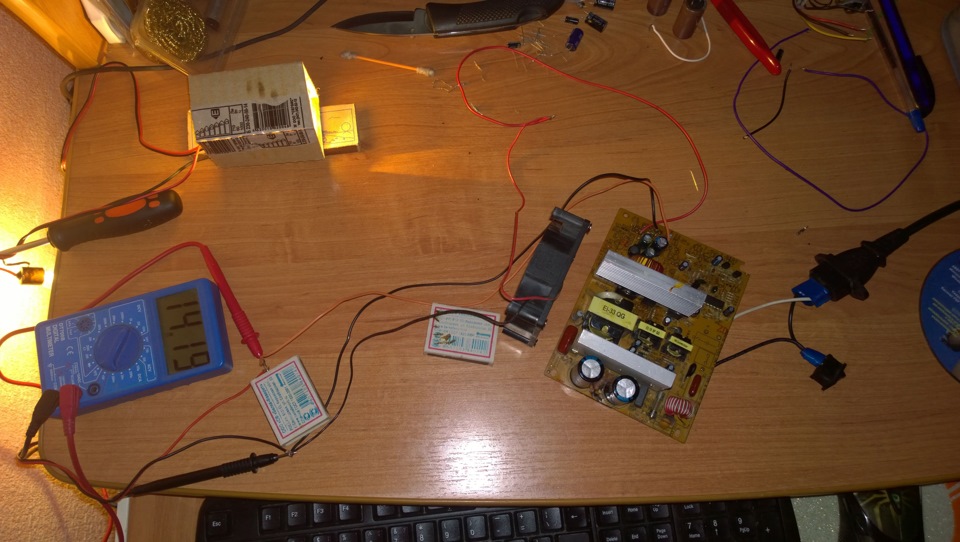

Ну, а дальше была опять тестовая прогонка на нагрузку уже из 3 ламп, с тестированием ограничения тока:
В режиме ограничения при большом токе БП начинал ненмого свистеть. Возможно, свист из-за длинных проводов до переменного резистора, т.к. кондёр, который должен предотвращать свист, у меня стоит.

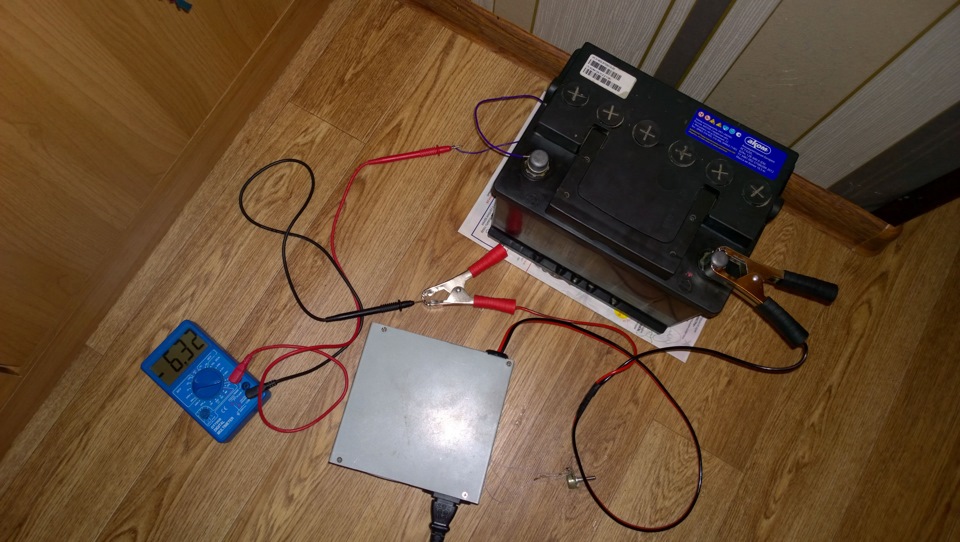

В итоге, конечно же, тестовая зарядка аккума:

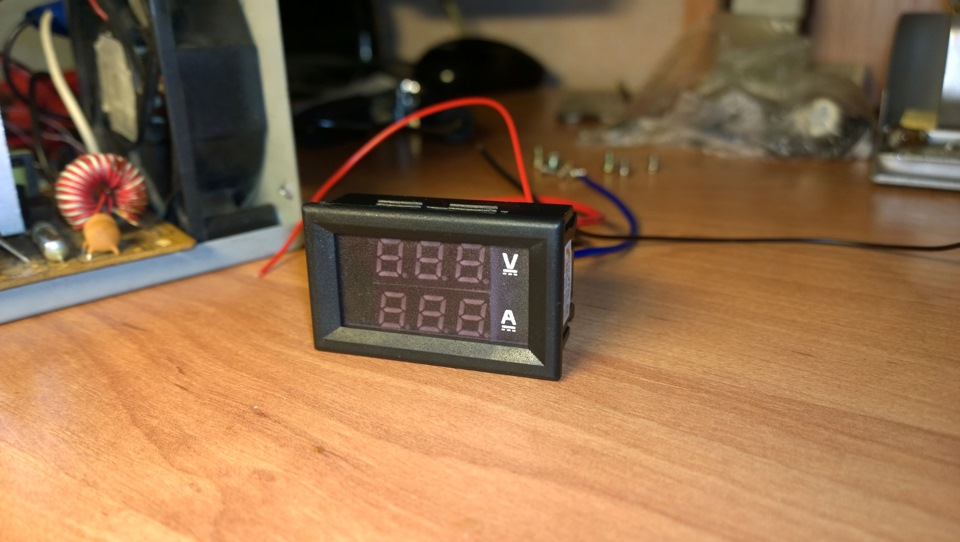

Тестовая зарядка показала, что 14,2 В маловато будет для полного заряда — аккумулятор недозаряжался. И я решил поменять номинал задающего резистора, к тому же пришел из Китая ампер-вольтметр — надо было его тоже установить:
В итоге, когда включал в очередной раз БП, чтобы проверить выходное напряжение (подходящего переменного резистора не было — приходилось спаивать обычные), недоглядел, что «крокодилы» оказались замкнуты, короче — был небольшой «ба-бах», БП сгорел и даже плавкий предохранитель на плате не помог.
Ну и напоследок совет всем, кто будет переделывать компьютерный БП в зарядку: обязательно делайте первым делом защиту от КЗ! А, желательно, еще и защиту от переплюсовки. Потому что как ни осторожничаешь, всё равно когда-нибудь недоглядишь и спалишь БП. Ну а я сейчас ищу новую жертву для переделки БП в зарядку :))
