Переделка приборных панелей авто

Улучшаем приборную панель автомобиля

Панель приборов один из важных элементов салона, на который обращает внимание водитель, во время езды. Её тюнинг всегда бросается в глаза. Расскажем о принципах и базовых способах улучшения панели. Панель приборов один из важных элементов салона, на который обращает внимание водитель, во время езды. Её тюнинг всегда бросается в глаза. Расскажем о принципах и базовых способах улучшения панели.

Говорят, что панель приборов автомобиля, это его внутреннее лицо. На протяжении всего пути водитель посматривает на панель, а в ночное время это то, что подсказывает всю ситуацию на дороге.

В современных иномарках там находится целый комплекс приборов и датчиков, включая небольшие дисплеи.

Как можно оттюнинговать панель приборов

Сразу хочется сказать, что границы тюнинга панели приборов ограничены только вашей фантазией, на вкус и цвет выбирать только вам. Но все же в большей части можно выделить замену штатного освещения, добавление освещения датчиков, стрелок и других компонентов.

Кроме освещения можно сменить и внешний вид панели, добавив специальные наклейки на приборы. Таким образом, сменится внешний вид панели приборов. Некоторые автолюбители умудряются самостоятельно делать подобные наклейки, распечатав на лазерном принтере, на самоклеющейся бумаге.

Третий способ и самый дорогой, это полная замена панели приборов на тюнингованную. Чаще всего это может быть полностью другое расположение приборов, разноцветная подсветка, наличие дополнительных приборов. Самым современным считается установка большого дисплея вместо аналоговых приборов, но такое удовольствие будет стоить немалых денег.

Подсветка приборов на основе светодиодов

Не редко бывает, что тусклая заводская подсветка панели приборов смешивает показатели приборов или вовсе их не видно. Так же из-за такой подсветки устают глаза водителя, что может привести к несчастному случаю.

Самым современным способом считается светодиодная подсветка на основе лент. Во-первых, их легко купить в любом автомагазине, а во-вторых, быстро и легко установить. Первое, что нам понадобится это снять панель приборов, в зависимости от марки и модели автомобиля, панель снимается по-разному, поэтому процесс откручивания и снятия панели описывать не будем.

Далее стоит хорошо дружить с паяльником, потребуется снять штатные лампочки и на их место припаять светодиодную ленту. В качестве крепеже пайки можно использовать два небольших проводка, но не сильно тонких, из-за нагрузки могут перегореть.

Желательно расположить светодиодную ленту равномерно по всей поверхности. Как показывает практика, лучше припаять несколько недлинных лент, чем одну длинную, и вероятность сгорания меньше, и нагрузки на одно питание не будет.

Если же не дружите с паяльником, то лучше обратится к опытным, так как здесь нужно быть аккуратным и тонным, малейшее замыкание может спалить всю панель приборов.

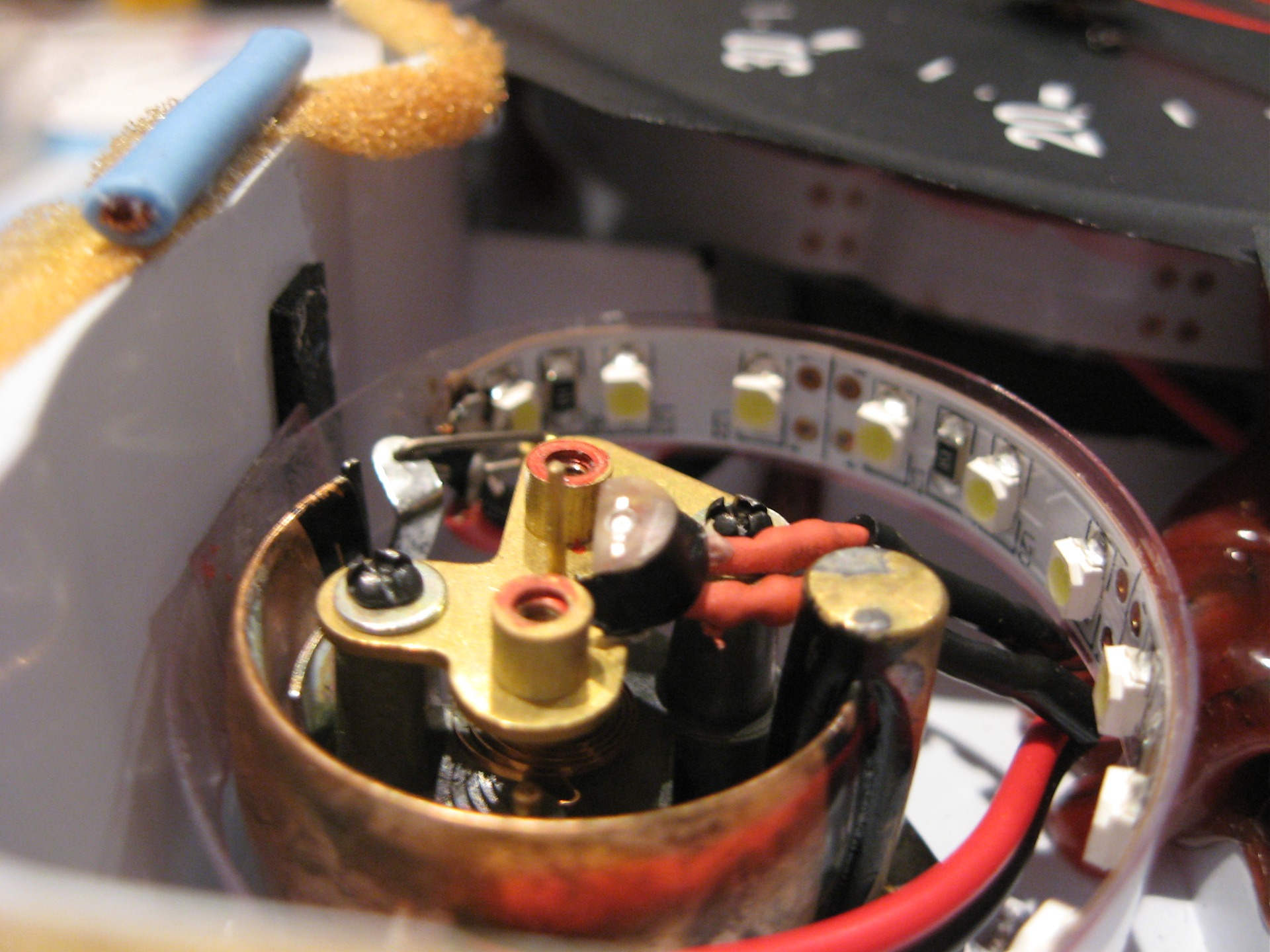

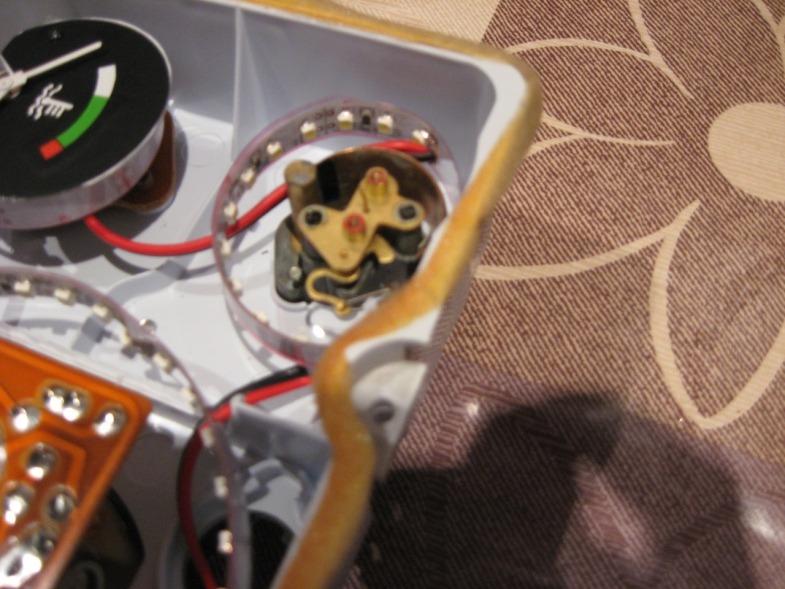

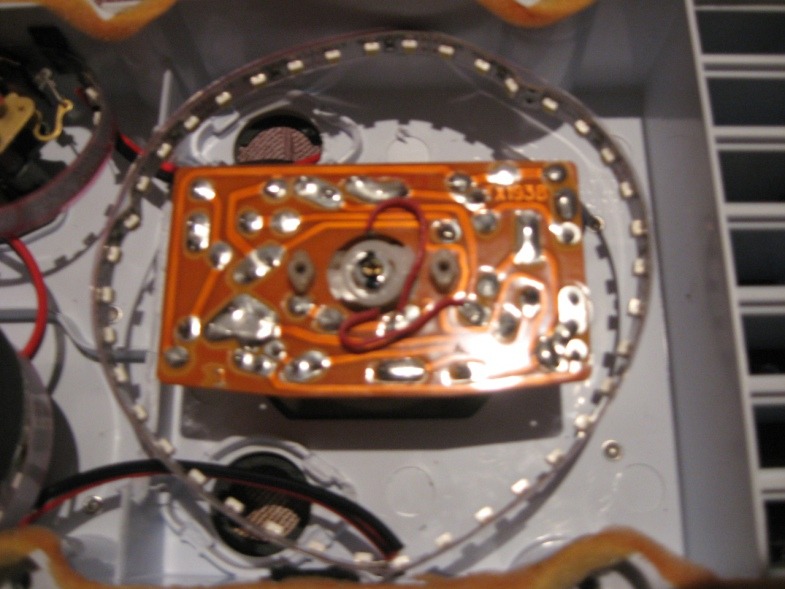

После того, как только припаяли все ленты, стоит проверить, навесным монтажом подключить панель приборов и включить подсветку, если все сделано правильно, все ленты будут светиться. Сами ленты можно прикрепить с помощью двухстороннего скотча, таким образом, подсветка будет распределяться равномерно на все приборы. Остается только собрать все в обратном порядке, закрутить панель приборов и наслаждаться.

Пленка вместо светодиодов

Более простым способом можно считать использование пленки вместо светодиодов или светодиодной ленты. Плюсом этого способа считается простота и меньшие затраты. Начало работы аналогичное, как и в предыдущем случае. Стоит открутить и снять панель приборов, далее разобрать её до основания, где находится подсветка. Теперь же процедура начинается отличаться. Обычно заводская подсветка белого цвета (в отечественных автомобилях), а цвет меняется благодаря пленке на приборах с обратной стороны.Чем прозрачней пленка, тем ярче будет подсветка приборов, в зависимости от цвета пленки будет и подсветка приборов. Принцип построен таким образом, что свет от стандартной подсветки проходит через пленку, тем самым меняя цвет и подсвечивая приборы.

Здесь как говорят, расцветка будет ограничена вашей фантазией, можно сделать цифры одного цвета, стрелки другого, а линии третьего. Некоторые любители, подчищают наждачной бумагой, нулёвкой, основание приборов с обратной стороны (со стороны подсветки), чтоб ярче казались цифры и показатели. Пленку можно использовать как специальную, так же продается в автомагазинах, так и найти самостоятельно с подручных материалов. Большим плюсом можно считать то, что никаких изменений в электронику не будет внесено, а значит и никакого замыкания не может быть.

Клеим наклейку на приборную панель

Кроме выше наведенных способов относительно изменения цвета подсветки, можно сменить и внешний вид, то есть изображение приборов, как их будет видеть водитель.

Для этого чаще всего используют специальные наклейки. Для этого стоит разобрать панель приборов и добраться до подложки приборов, на которую нанесены значения и цифры.

Стоит помнить, что наклейки продаются под каждую модель, марку и год выпуска автомобиля отдельно. С примера случаев, может быть один и тот же автомобиль, марка и модель, даже год выпуска, а панель приборов разная. В одном будет тахометр, в другом его нет. Поэтому наклейки стоит подбирать очень внимательно.

Прежде чем клеить, примерьте поверхностно на заводскую панель, подходит ли по крепежам, нечего ли не мешает для ровной наклейки. Если же старое покрытие можно снять, то лучше это сделать, новая наклейка будет выглядеть намного симпатичней. Теперь же, когда все подошло поверхность, на которую будете клеить стоит протереть обезжиривателем. Приклейте одну сторону, и прижимая наклейку медленно оттягивайте защитный слой. Разгладить стоит так, чтоб не было воздуха под наклейкой, иначе от температуры через несколько месяцев она отстанет от поверхности.

После пройденных процедур можете собрать все обратно и навесным монтажом посмотреть насколько качественно улучшилась панель приборов. Далее собираем все в обратном порядке, установив панель на положенное место.

Меняем панель приборов на новую

Как ранее мы вспоминали, помимо наведенных способов есть еще самый дорогой, но и самый качественный вариант, это полная замена панели приборов. Сейчас в моде панели приборов, в основе которых лежит большой дисплей вместо аналоговых приборов.

Даже на отечественные автомобили можно установить такое чудо и панель приобретет современный вид. При выборе стоит помнить все параметры вашего автомобиля, так как даже разные двигателя могут играть роль в выборе. Такая панель позволить полностью подстроить приборы по вашему вкусу, их расположение, подсветку и другие параметры. Одним словом, сделать все по вкусу водителя. Ниже мы навели видео пример работы такой панели приборов на автомобиле ВАЗ 2114.

В основе такой технологии лежит большой дисплей на всю панель приборов, миникомпьютер на базе Android и набор устройств, Wi-Fi, Bluetooth.

Такая замена обычно недолгая, но дорогостоящая, поэтому прежде стоит подумать, нужно ли вам такое или просто для красоты.

Цена тюнинга панели приборов

Видео интерактивный дисплей на ВАЗ 2114:

Источник

Самостоятельный тюнинг приборной панели ВАЗа (33 фото)

Владельцы автомобилей ВАЗ часто экспериментируют с некоторыми деталями своих машин, не исключением стал и хозяин данного авто, решивший добавить эксклюзивности приборной панели. Так как обычную накладку парень посчитал банальной, он решил самостоятельно изготовить новый щиток приборов.

P. S. Стилистику автора мы оставили неизменными.

начинка делалась для привычной многим приборки Калина/Приора/21104.

200 дырок сверлом, размером с хер майского жука.

подключаем дисплей, готовимся радоваться, подключаем питание и. огребаем вагон хуёв по причине китайского «качества», на модуле дисплея не пропаяна «гребёнка» с его 40 контактами.

отпаиваем шлейф, отпаиваем «гребёнку», очищаем, паяем своими руками, своим оловом, своим флюсом, моем, подключаем и идём курить, осознавая свою невъебенность.

дальше паяем драйверы MBI5039 которые управляют светодиодами. ну как тут удержаться и не припаять несколько диодиков, чтобы увидеть красненькие огоньки? расинг не за горами! тюнинг наступает семимильными шагами! уже как минимум +5 к имиджу!

платка обрастает деталюшками. перемычки и провода пока на соплях, сейчас важно чтобы работало, порядок со временем наведётся.

подцепляем дисплей, заливаем тестовую прошивку. работает! я ж почти экзибит теперь! у меня в ТАЗике не только расинг, а ещё и почти ДВА монитора!

далее разбираем штатную приборку, берём знакомый нам фрезеровочный станок и дорабатываем корпус

ну со второй стороны тоже всё влезло, теперь дело за накладкой.

получаем примерно такой итоговый вид

потом нарезка первого макета из плёнки. и увлекательная процедура «выборки». набор «юный хирург» в работе.

примерка со слезами выколупанного в течение часа макета

вот и итог разработки. далее будет такая же накладка но более высокого качества, новый не затёртый корпус,
ну и пиктограммы светиться белым не будут, что понятно.

Источник

Цифровая приборная панель на автомобиль своими руками

Такую приборную панель можно собрать на любой автомобиль, это универсальное устройство. Мы собирали приборную панель на базе уже существующей под названием Venator.

Для ее создания потребуются следующие комплектующие:

К контроллеру Arduino подключаются все датчики автомобиля. В нашем случае потребовалось еще установить датчик скорости в коробку передач вместо тросика привода спидометра. А так же завести провод в салон автомобиля от коммутатора зажигания, чтобы контроллер смог отображать обороты двигателя (это нужно было сделать, так как в ОКЕ не был установлен тахометр).

Схема

Датчики к контроллеру подключить необходимо по следующей схеме:

Скетч (прошивка) для контроллера Arduino Mega

Скачать готовый скетч в файле можете по этой ссылке.

unsigned long micros_sp = 0, micros_th = 0;
volatile int tz;
volatile int sz;
volatile int sp; //импульсы спидометра
volatile int th; //импульсы тахометра
int analogInput [15]; //массив аналоговых значений
int digitalInput[29]; //массив цифровых значений
String resultString = «»; //строка
int i; //счетчик циклов
//********************************************************************
void setup() <
for(i=0; i
digitalInput[i]=0;
>
for(i=0; i
analogInput[i]=0;
>
Serial.begin(115200);
Serial2.begin(115200); //инициализация ком порта
attachInterrupt(0, speedometr, RISING); //прерывание спидометра по фронтам импульса
attachInterrupt(1, tahometr, RISING); //прерывание тахометра по фронтам импульса
>
//********************************************************************
void loop() <
analogInput[0] = analogRead(0); // B13 напряжение
analogInput[1] = analogRead(1); // B24 топливо
analogInput[2] = analogRead(2); // B21 температура охлаждения
analogInput[3] = analogRead(8); //
analogInput[4] = analogRead(7); //
analogInput[5] = analogRead(3); //
analogInput[6] = analogRead(4); //
analogInput[7] = analogRead(9); //
analogInput[8] = analogRead(10); //
analogInput[9] = analogRead(11); //
analogInput[10] = analogRead(12); //
analogInput[11] = analogRead(13); //
analogInput[12] = analogRead(14); //
analogInput[13] = analogRead(15); //
analogInput[14] = analogRead(6); //

resultString = String(resultString + sp);
resultString = String(resultString + «,»);
resultString = String(resultString + th*10);
resultString = String(resultString + «,»);
for(i=0; i
resultString = String(resultString + analogInput[i]);
resultString = String(resultString + «,»);
>
for(i=0; i
resultString = String(resultString + digitalInput[i]);
>
resultString = String(resultString + «:\n»);
// Serial2.print (resultString);
Serial.print (resultString);
resultString = String(«»);
tz = tz — 1;
sz = sz — 1;
if (tz == 0)
