Переделка скутера в мотоцикл

как я строил из мопеда мотоцикл.

Нашел в свалке своих цифровых фотографий отчет посвященный переделке мопеда, вот и решил поделиться с вами. Дело было в 2013 году, тогда я услышал о продаже мопеда ЗИД 50 Пилот с русским двухтактным двигателем, который был мертв. Мопед был куплен с целью вкорячить в него двигатель от минска — кастоймайзинг еще тот!)

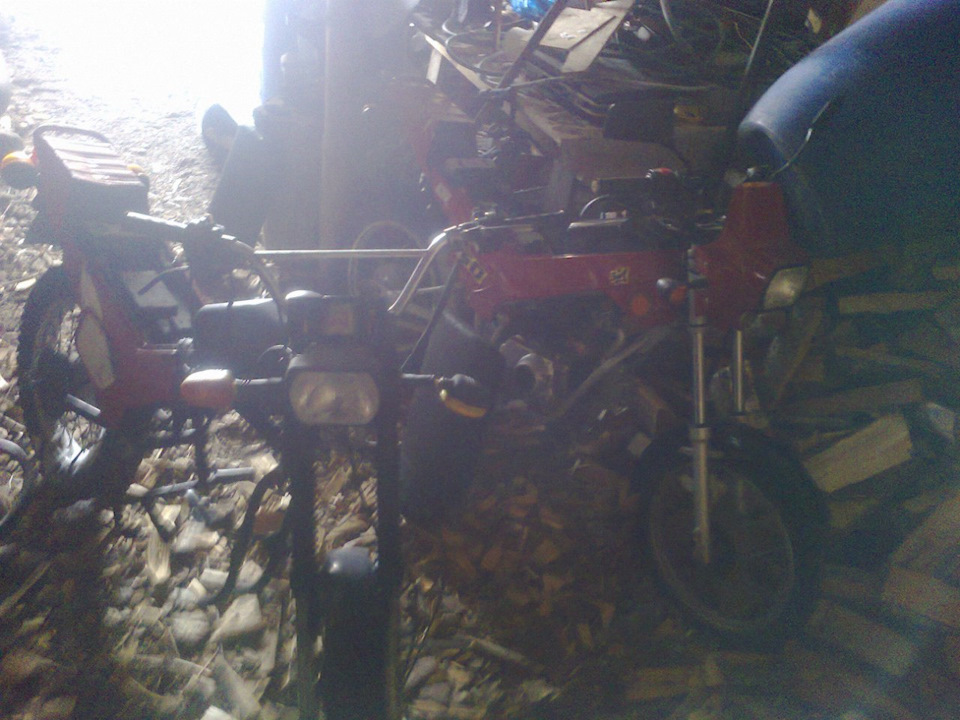

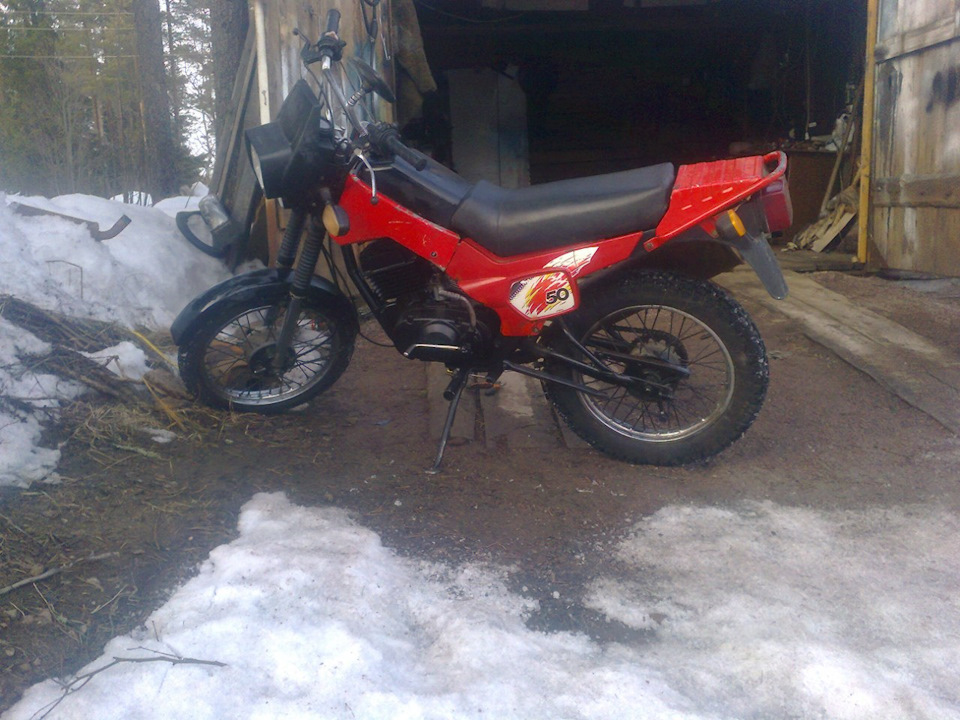

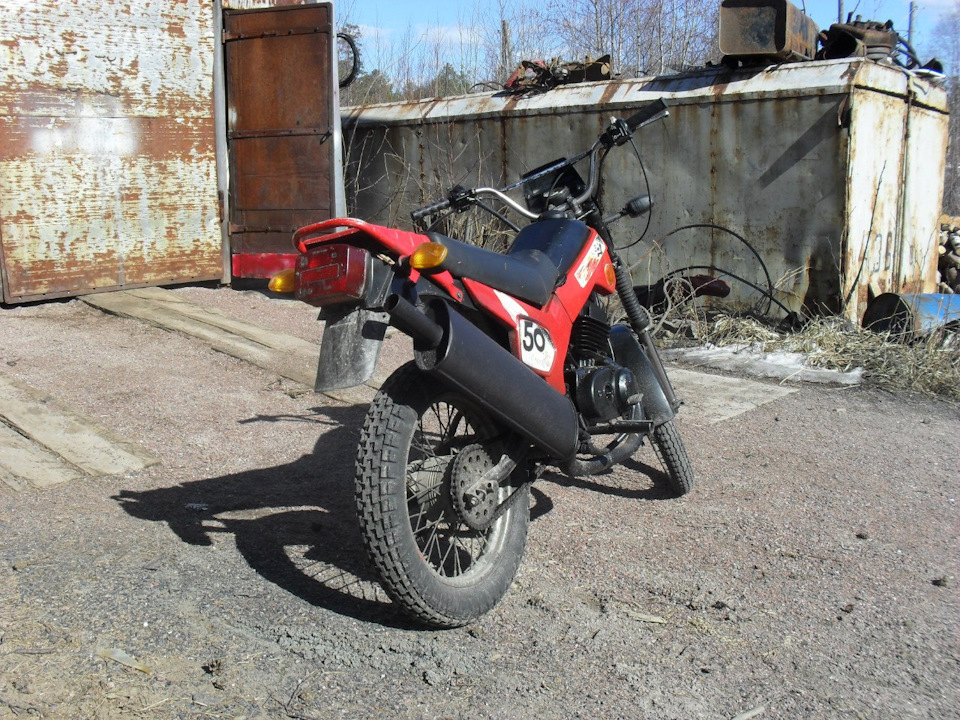

Вот таким я его взял:

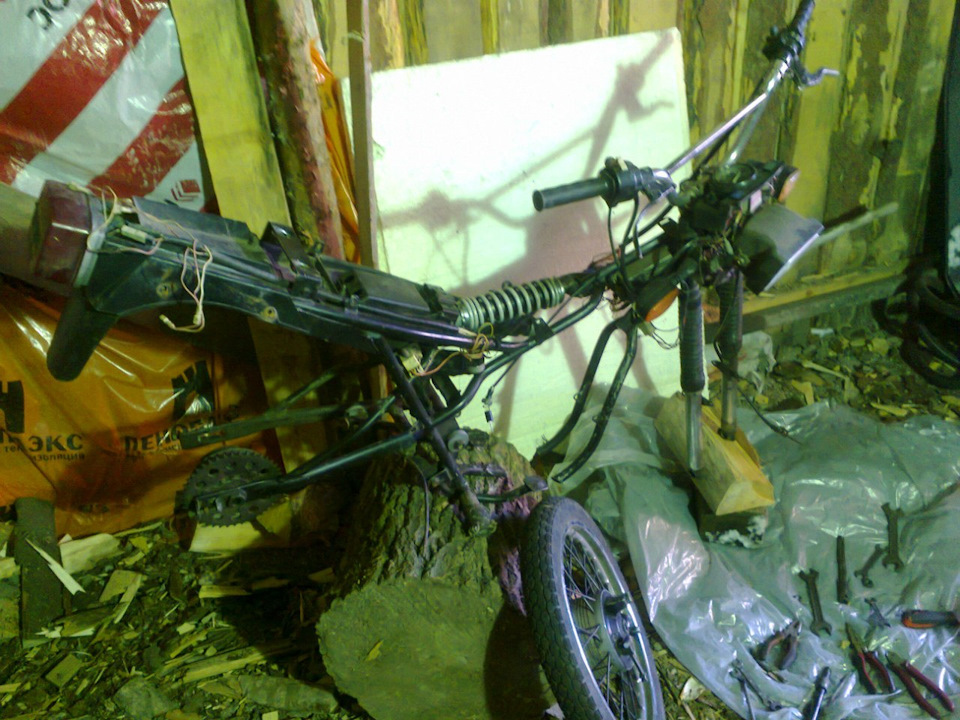

Разобрал, поставил мотоциклетный коммутатор и переделал тягу тормоза, так же перенес лягушку тормоза и реле поворотов.

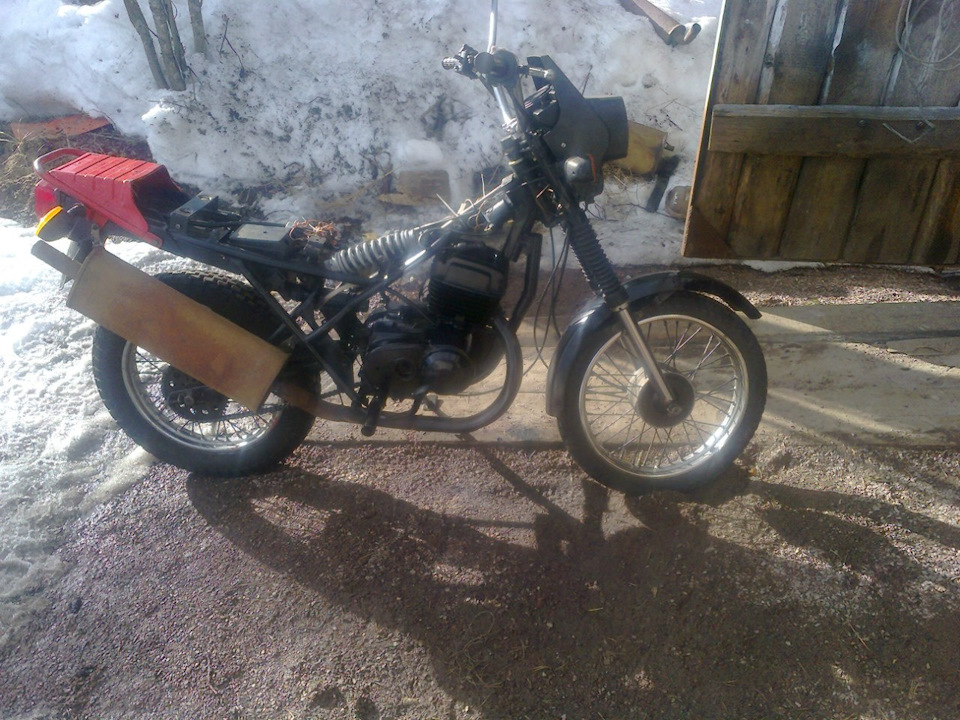

Для установки двигателя на мопедовскую раму пошел наиболее легким путем — вварил кусок рамы Минска.
Еще пришлось переделать краник бензина, потому что от мопедовского двигатель задыхался.

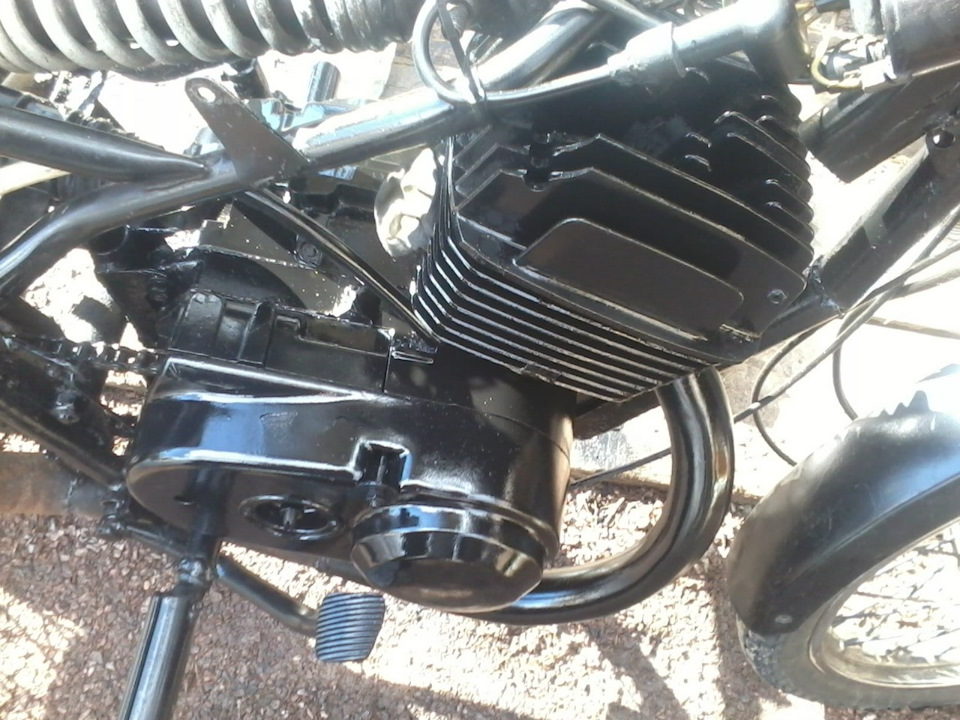

Что бы это дело выглядело не так убого, надо покрасить термостойкой краской.

Родной глушитель уже не встанет, минского у меня не было, ну а ездить по лесу пугать зверей вечно нельзя.
В общем вот:

Глушитель от классики!)

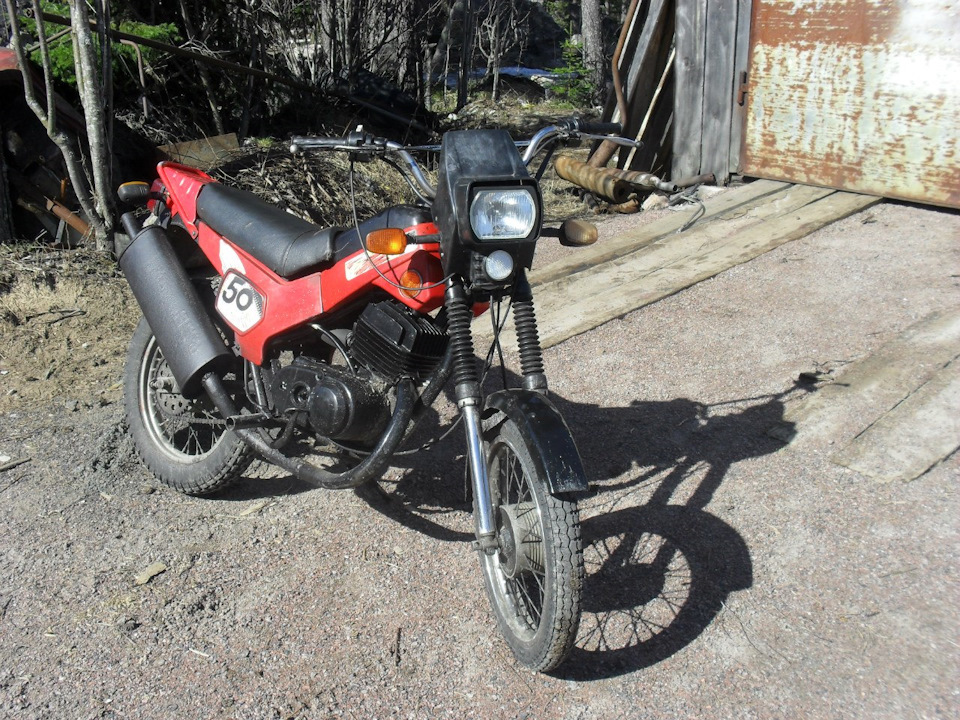

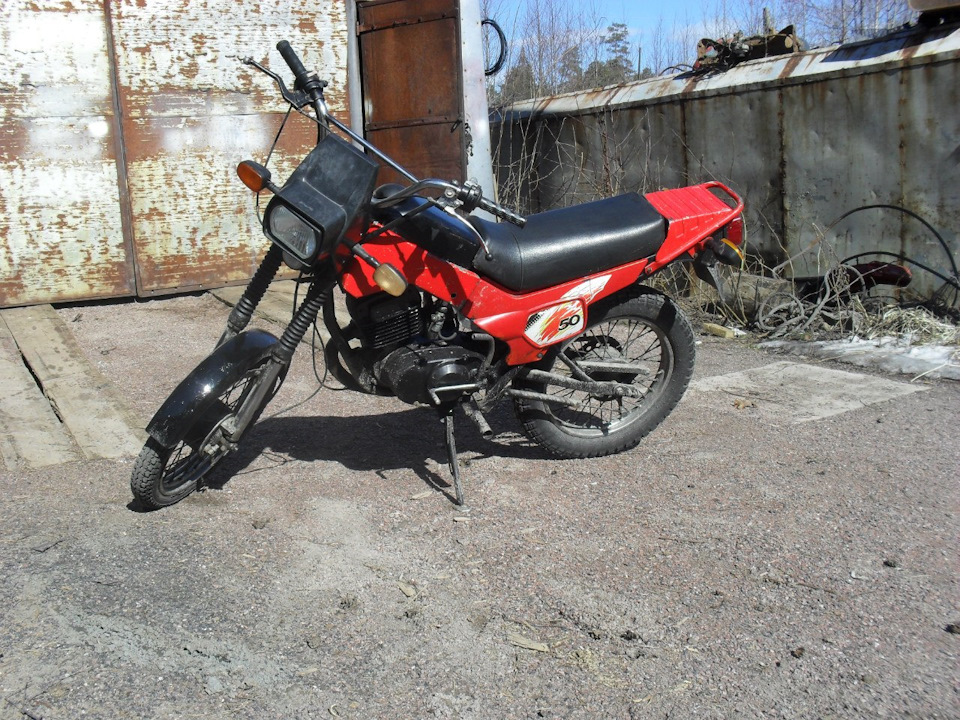

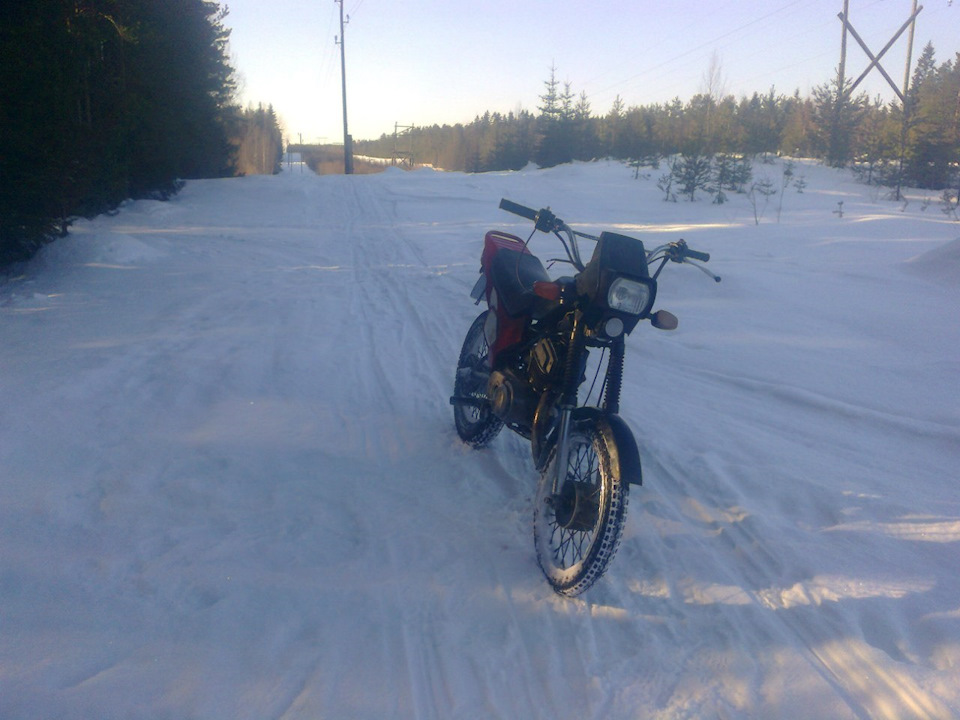

Ну и окончательная сборка мопедоцикла:

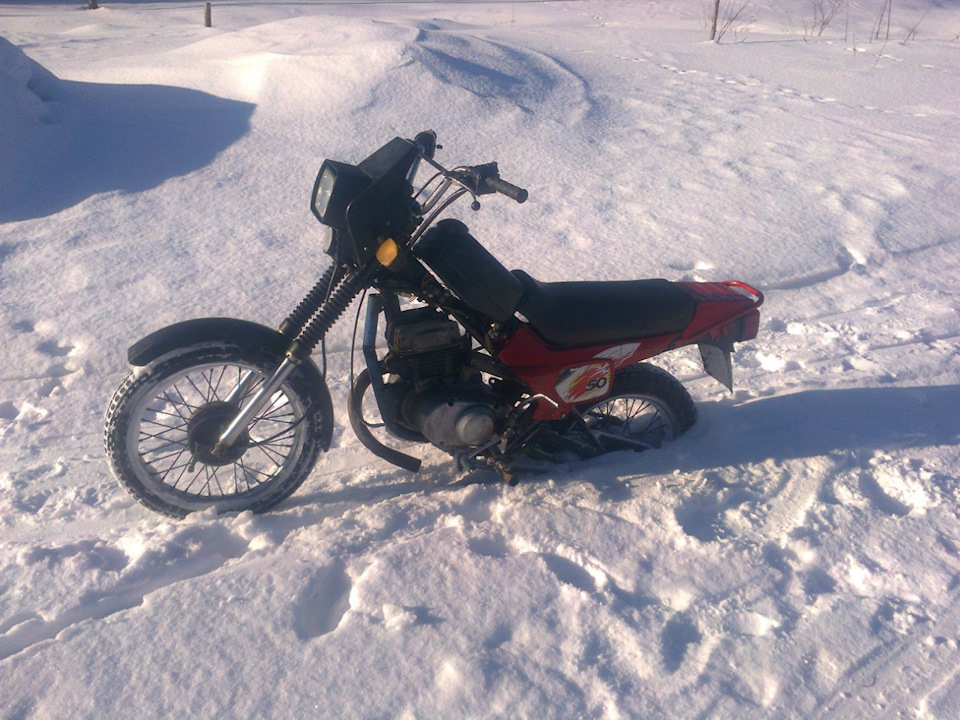

Получилось вполне неплохо, мопед вышел тяговитым, легко вставал на заднее колесо. Звук от автомобильного глушителя был очень четким)
В том же году я его и продал, он уехал за 200 км своим ходом и больше, к сожалению, я его не видел.

Источник

Переделка скутера в мотоцикл

Самое ценное, что в статье приводились достаточно подробные чертежи, осталось только перевести все размеры из дюймов в метрические, купить сварочный аппарат, и можно начинать строить!

Я с самого начала решил строго не придерживаться оригинальной конструкции, сохранив лишь размеры рамы.
Старинный двигатель Ohlsson and Rice, из статьи, был заменен на такой же крошечный, но современный, от триммера.
На фото можно оценить размер моторчика в сравнении с гаечным ключом на 10.
Поначалу, я вообще не верил, что столь крошечный агрегат будет способен сдвинуть меня с места.

Центробежное сцепление для него, а также звездочки и цепи куплены в Китае.

Промежуточный вал сначала хотел купить готовый, на ebay они продаются под названием «minibike jackshaft kit», но в итоге решил изготовить сам.
Заодно установил на него маленький дисковый тормоз.

Общее передаточное отношение обеих цепных передач получилось около 16:1.
Колеса 4-дюймовые, от садовой тачки.
В качестве осей-болты М12 с переходными втулками для посадки в подшипники колес.
Для изготовления рамы было куплено 5 метров обычной, полдюймовой, водопроводной трубы, и сварен самодельный трубогиб.

Далее, за один вечер в гараже, была согнута и сварена рама, минибайк начал становиться похожим на увиденное в журнале.

Рулевая колонка, как и в оригинале, не имеет подшипников, а для облегчения скольжения подложена латунная шайба. Ось-все тот же болт М12.
Платформа, на которой установлен двигатель, имеет овальные отверстия для крепления к раме, обеспечивая, таким образом, возможность натяжения цепи.

Бензобак самодельный, из куска тонкостенной трубы, сидение-кусок фанеры, поверх которого несколько слоев из коврика для фитнеса, сверху чехол из кожзаменителя.

Итоговый вариант, после покраски баллончиком, выглядит так

От момента, когда были собраны все необходимые материалы и детали, до первой пробной поездки прошло около месяца работы по выходным.
Несмотря на скромный объем двигателя в 33 кубических сантиметра, минибайк резво трогается с места и легко разгоняет мои 90 кг веса до внушительных 20 км\ч )))

Источник

Как сделать снегоход из скутера своими руками

Как сделать снегоход из скутера своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов сборки снегохода из скутера своими руками. Главным образом что кардинальных изменений в конструкцию не внесено и скутер легко переделать из снегохода в вездеход) Мопед или скутер отличное и в меру экономичное средство передвижения, как по городу, так и по сельской местности. Данный вид транспорта особенно популярен среди подростков, ведь это промежуточное звено между велосипедом и настоящим мотоциклом) С наступлением холодов мототехника ставится в гараж и стоит там до весны, но не в нашем случае, потому как из скутера сделан отличный снегоход для поездок на рыбалку)

Видео

Передняя и задняя подвески

Квадроциклы-самоделки оснащаются передней либо задней подвеской. Легче монтировать готовую переднюю подвеску от старого мотоцикла. Можно воспользоваться и другими вариантами:

Чтобы во время езды квадроцикл не переворачивался, рекомендуется предусмотреть наклон стойки передней подвески. Амортизаторы подходят от Ижа. При наличии финансовой возможности лучше установить газомасляные амортизаторы с подкачкой. Они обеспечивают регулировку подвески с учетом дорожного покрытия.

Рулевая квадроцикла похожа на аналогичную систему автомобиля. Устанавливается рулевое колесо либо мотоциклетный руль. Некоторые специалисты советуют совмещать 2 типа:

Можно сделать рулевой вал своими руками. Для этого используется труба диаметром 20 мм и толщиной стенок в 3 мм. Внизу детали потребуется установить ограничитель хода.

Силовой агрегат

Мотор демонтируется от спортивного либо обычного мотоцикла, скутера, машины. Автомеханики советуют воспользоваться четырёхтактным двигателем, мощностью более 15 л. с. Силовые агрегаты мотороллеров отличаются от других аналогов низким расходом топлива. Квадроцикл на базе скутера весит мало, поэтому быстро вытаскивается при застревании в песке либо грязи.

Чтобы перевозить груз либо ездить по бездорожью, устанавливается более сильный мотор:

Для перевозки тяжелых грузов устанавливается трехцилиндровый двигатель. Чтобы ездить в жаркую погоду, используется мотор с системой охлаждения. На старых мото она не предусмотрена. В таких агрегатах потребуется доработать систему охлаждения.

Мини-скутер: преимущества

Электроскутер, прежде всего, перед остальными моделями имеет важное преимущество — это средство в прямом смысле слова зиждется на принципе «сел и поехал». Не нужно включать зажигание, заводить транспорт электростартером или же набирать нужное число оборотов ручкой газа. Достаточно один раз повернуть ключ и нажать «газ» — мягкий старт, плавное ускорение и, что самое важное, — бесшумное движение, чем не могут похвастаться ни мопеды, ни байки.

Аккумулятор, подзаряжающийся от розетки, имеет примерный срок эксплуатации продолжительностью три года. Чтобы подзарядить батарею на 100 %, понадобится 4-8 часов. Этого хватит на 100-120 км поездки. А из-за минимального количества деталей, поддающихся трению, мини-скутер способен служить своему владельцу долгий срок.

Подытожив сказанное, можно выделить пятерку основных преимуществ этого средства:

Прелесть такой вещи, как мини-скутер, фото ниже может во всей красе передать — это очень компактный и удобный вид транспорта.

Необходимые детали для изготовления

Своими руками снегоход можно сделать практически из любого скутера или мопеда. Главное, транспорт должен быть достаточно мощным. Кроме того, все рамы отличаются. Соответственно могут отличаться размеры гусеницы, звездочек и рамы для гусеничного движителя. Вы можете сами прикинуть, что лучше использовать в вашем конкретном случае.

Инструменты и материалы

Обязательными составными элементами будут:

Как сделать самодельный снегоход, варианты из скутера

В хорошую погоду мото скутер с маленьким объемом двигателя всегда был востребован не только среди молодежи, а и у взрослых. Так как отличался своей простотой в управлении, легкостью и хорошей скоростью. Но к сожалению, когда наступают холода из-за небольшого диаметра колес, ездить на скутере становится очень неудобно, а в снежную погоду, даже одев зимнюю резину вовсе нереально.

Изучив различные журналы по мотоциклам, было подмечено, что в продаже существуют гусеничные движители, их можно установить вместо заднего колеса, что приведет к трансформации мотоцикла в снегоход.

Если у вас есть единомышленники в этом деле, то лучше всего взять гусеницу от снегохода «Буран» (фото 1) она отлично подойдет, так как с одной гусеницы выйдет 4 подходящих для скутера. Стоимость же обойдется в 2,5 раза дешевле, чем гусеницы взятые с мотоцикла. Но для одного скутера это обойдется слишком дорого.

Как сделать снегоход из мотоблока на гусинецах

Схема приводных узлов и рамы самодельного снегохода из мотоблока:

Чтобы разместить двигатель с подрамником в центре передней части рамы, там была приварена площадка, в которой были подготовлены отверстия для «лапок» подрамника. Подобные отверстия сделаны и в траверсе. Были переделаны отверстия в «лапках» подрамника в продольные прорези, чтобы натягивать приводную цепь при перемещении двигателя.

Подсельная рама также была переделана и смещена немного назад. Благодаря этому запуск двигателя производится на рукоятке. Большим плюсом было наличие на двигателе мотоблока принудительного охлаждения. Использовал это, чтобы направить подогретый на охлаждении двигателя воздух на карбюратор. Также был перенесен в кузов бензобак. Установлен он там на стойках в углу, для подачи бензина к карбюратору самотеком по длинному шлангу.

Перенеся двигатель в центр машины, привело к повышению устойчивости. Благодаря этому была уменьшена колея управляющих лыж до 950 мм, что привело к улучшению маневренности снегохода.

После того, как был установлен промежуточный вал, была уменьшена угловая скорость, благодаря увеличению крутящего момента. Была немного уменьшена скорость снегохода, но значительно увеличены тяговые характеристики. Теперь снегоход в состоянии перевозить двух ездоков с грузом, и тянуть легкие сани с поклажей. Также были заменены приводные звездочки гусеничного движителя на такие же меньшего диаметра.

Схема рулевой стойки снегохода из мотоблока

Именно это небольшое усовершенствование привело к улучшению проходимости снегохода. Произошло приподнимание звездочки над опорной лыжей. В результате гусеница намного легче выходит на верхние слои снега, а также увереннее преодолеваются кочки, заструги и т.п.

Схема узла промежуточного вала снегохода из мотоблока

Схема узла промежуточного вала:

Как сделать снегоход

Сделать снегоход можно из разных транспортных средств, которые стоят в гараже.

Из мотоцикла

Сделать снегоход из мотоцикла можно, используя для этого разные модели. Наиболее популярными являются ИЖ и Урал. Преимущества такой переделки заключаются в том, что особых изменений вносить не надо. При хорошей сохранности средства можно оставить даже родную раму.

Технология переделки следующая:

При переделке мотоцикла в снегоход важно не изменять систему рулевого управления. В конечном изделии эта часть должна выполнять свои первоначальные функции.

Принципы переделки одинаковые, они не зависят от модели транспорта. Но снегоход из мотоцикла Урал будет более тяжелым.

Из Жигулей

Конструкция из автомобиля характеризуется простотой, легкостью управления и высокой маневренностью. Для изготовления нужно следовать инструкции:

Аналогичным образом можно собрать конструкцию из Оки своими руками.

Из мопеда

Легче всего сделать снегоход из скутера своими руками. Связано это с тем, что особых изменений в конструкцию вноситься не будет. Это позволит зимой использовать его в качестве снегохода, а теплое время года — в качестве мопеда.

Переделка скутера в снегоход выполняется по следующей технологии:

Из культиватора

Снегоход из культиватора может быть колесным, гусеничным или комбинированным. Преимущества подобной конструкции заключается в том, что работ по переделке будет минимум. Легче всего сделать колесный, но и самодельные гусеничные снегоходы из этого средства делаются просто. Для этого потребуется:

Из Дружбы

Бензопила Дружба имеет мощный двигатель, который способен привести в движение небольшое транспортное средство. Поэтому на его основе можно сделать мини снегоход, если следовать инструкции:

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

После подготовки можно приступать к изготовлению подвески:

Для крепления подвески используют стяжки рычагов.

Двигатель

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Оптимальной мощностью двигателя для снегохода считается мощность в диапазоне 6-30 л. с.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

Колеса

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Обвес

Наружный обвес можно изготовить из стекловолоконного материала или старых мотоциклов либо машин. Чтобы сделать кузов, рекомендуется склеить «болванку» из пластика или дерева. При использовании такой технологии получается подогнать детали обвеса друг к другу максимально качественно. На макет наносится стеклопластик, формируя детали обвеса.

После этого кузов нужно обработать наждачной бумагой и прогрунтовать. Когда слой высохнет, наносится специальная краска. Затем проверяется работа всех систем и механизмов, при необходимости вносятся соответствующие доработки.

Источник

Тюнинг скутера своими руками – снимаем ограничители, заглушки и душилки и улучшаем ходовые качества

Увеличиваем мощность двигателя, улучшаем ходовые качества, делаем скутер более привлекательным на дороге. И делаем все это своими руками.

В нашей стране скутеры – достаточно популярная двухколесная техника, занимающая умы молодых людей, а также мужчин и женщин старшего возраста. Оно и не удивительно, ведь нет больше такого миниатюрного, экономичного и удобного во многих смыслах транспорта, по разумной цене. Однако, несмотря на свои скромные габариты и крошечный двигатель, скутер может быть еще и довольно быстрым. В этой статье поговорим про тюнинг скутера, каким он бывает и сколько это стоит?

Как выжать максимум из скутера с помощью тюнинга?

Тюнинг скутеров – процесс довольно обширный, но состоит в основном из стайлинга (улучшения внешнего вида), тюнинга ходовой части (модификация ходовых качеств) и тюнинга двигателя. Последний пункт состоит из множества различных операций, которые направлены на повышение мощности двигателя, лучшей ее реализации и увеличения показателей разгона и максимальной скорости. Ниже будем рассматривать именно модификации движка и трансмиссии.

Сразу стоит отметить, что схема общая и подходит для итальянских, японских и китайских моделей. Тем, кто сомневается в качестве китайских скутеров, стоит напомнить, что уровень производства современных моделей из поднебесной вырос в разы, за последние 10 лет, а большая часть запчастей на рынке для всех моделей представлена именно от китайских производителей.

Способов ускорить свой скутер много и в первую очередь они зависят от текущего технического состояния агрегата. Возьмем, например старый скутер с неправильно настроенным вариатором, забитым воздушным фильтром, грязным карбюратором и рядом других проблем, которые возникают при неправильном обслуживании техники. Потенциал у такого двигателя большой, но реализовать его можно только после правильной настройки. После проведения тщательной очистки и корректировки всех систем, даже стандартные характеристики мотора покажутся значительным улучшением.

Отсюда следует, что любые работы, нацеленные на улучшение ходовых характеристик, должны начинаться с полной ревизии двигателя.

Снятие заводских ограничителей – очень популярный вид тюнинга и достаточно простой. Большая часть японской техники и ей подобной китайской, с завода идет со специальными ограничителями, не дающими движку работать в полную мощность. Благо, избавится от ограничений можно в любом гараже и любой тюнинг скутера своими руками начинается с ликвидации таких ограничителей.

Когда с детскими болезнями покончено, стоит обратить внимание на настоящий тюнинг, а именно – улучшение или модификация существующих узлов и агрегатов. Речь идет, конечно, о цилиндро-поршневой группе, карбюраторе, глушителе, вариаторе, воздушном фильтре и системе зажигания. На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета. Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов.

В случае если на тюнинг есть определенный бюджет, можно пойти по пути замены деталей на специальные тюнинговые. Специальные детали, предназначенные для таких модификаций автоматически улучшают основные характеристики двигателя, плюс рассчитаны на более высокие нагрузки. С общей схемой улучшений разобрались, а ниже рассмотрим как происходит тюнинг, на примерах конкретных узлов.

Убираем заводские «заглушки» двигателя.

Специалисты, знатоки или гаражные мастера начинают тюнинг скутера своими руками с демонтажа заводских ограничителей. Они необходимы, чтобы, во-первых, держать технику в рамках установленных скоростных ограничений (японские модели), а также для увеличения ресурса мотора. Проблема заключается в том, что найти этот элемент можно только после изучения модели своего двигателя на различных форумах. Причиной тому – различные места расположения этих самых ограничителей, так это может быть глухая развилка выхлопа, электронный ограничитель, установленный на вариаторе или даже в карбюраторе.

Регулируем клапана (4т двигатели).

Как уже было сказано ранее, перед форсировкой двигатель необходимо обслужить. В число работ, которые помогут улучшить динамику, входит регулировка клапанов. Процедура подходит для тюнинга китайского скутера 4т и других 4-х тактных моторов. Для малокубатурной техники рекомендуют проводить такую настройку не реже, чем раз в 3, а лучше раз в 2 тысячи км. Также необходимо проводить регулировку после манипуляций с ЦПГ.

Прежде чем приступить к работе, необходимо убедиться, что движок полностью остыл и под рукой имеется набор из ключей (8,9) и щупы на 0.05 для впускного и 0.07 мм для выпускного клапана. Добраться до регулировочных гаек можно сняв сначала клапанную крышку. Когда откроется доступ к клапанам, поршень устанавливается в верхней мертвой точке. Следом в зазор впускного клапана устанавливается щуп и в зависимости от текущего положения, производится подгонка.

Чтобы увеличить или уменьшить зазор, необходимо ослабить контровую гайку (удерживая регулировочный болт), повернуть болт регулировки и удерживая его притянуть контровую гайку обратно. Таким образом, добиваемся зазора, когда щуп проходит в него с небольшим усилием. После настройки сделайте полный оборот коленчатого вала и убедитесь в точности настройки.

Тюнинг карбюратора и воздушного фильтра.

Основной принцип быстрой езды – спалить больше бензина за единицу времени, подходит для тюнинга китайских скутеров 4т, японских 2т и любых других моделей и типов моторов, а помогает в этом, в первую очередь, карбюратор. Можно модифицировать стандартный узел, установив более производительные жиклеры, но на практике лучше устанавливать более продуктивные модели. Тюнинг скутеров облегчен за счет продуктивных моделей карбюраторов производства DellOrto, набором патрубков и других аксессуаров к ним.

Производительный карбюратор будет поставлять больше топлива в цилиндр, а большему количеству топлива нужно и больше воздуха. Поэтому стандартному фильтру стоит провести ревизию, лучше всего заменить фильтрующий элемент новым, при этом убедится в герметичности всей системы. Если готовится устройство высокой мощности, имеет смысл установка фильтра минимального сопротивления, но не забывайте что за ним нужен постоянный уход, иначе фильтрующий элемент пересохнет и в движок начнет попадать песок.

Тюнинг выхлопа.

Стандартный выхлоп скутера лучше сразу заменить на спортивный. Увы, производство этой системы очень точный и трудоемкий процесс, поэтому выполнить эффективный выхлоп, особенно для 2т движков, своими руками очень сложно. Рекомендуем приобрести готовые комплекты в специальном магазине. Среди известных моделей можно выделить Laser X, Technical Next или Leovince. С новой трубой движку будет проще дышать, вырастет приемистость на высоких оборотах и максимальная скорость.

Чистка цилиндра, расточка окон.

Можно пойти дальше и увеличить диаметр впускных/выпускных окон. Для каждого 2т движка этот параметр рассчитывается индивидуально. Например, некоторые 50 кубовые моторы достаточно расточить на 1 мм, чтобы получить оптимальные параметры впуска/выпуска. Аналогично производится тюнинг скутера 150 кубов своими руками и другие объемы моторов.

Цилиндро-поршневая группа.

Наконец самое эффективное улучшение для любого движка – замена ЦПГ. Но не просто замена, а установка новой, более объемной поршневой. Благо, сейчас на рынке представлено множество готовых комплектов, вам не придется ничего точить или подгонять, как с советской техникой. Более того, есть даже из чего выбрать. Например для различных моделей объемом 50 кубиков предлагают комплекты для увеличения до 63, 72, 82 и даже 90+ куб см. В некоторых случаях это почти двойной прирост мощности.

Увы, для некоторых возросшая мощность не сулит ничего кроме поломок или неадекватной работы. Все потому, что значительно увеличив мощность, вы неизбежно влечете работу над всеми остальными узлами. Представим, что мы поставили новую ЦПГ объемом 92 кубика на старый 50 кубовый двигатель. Первое, что нужно проверить – состояние шатуна, коленвала и подшипников. В противном случае они полетят первыми, а за ними и наша новая система и цилиндра и поршня.

В итоге, после замены практически всех узлов мы получили очень быструю «блоху», способную удивить ваших друзей и знатоков данной техники. Со временем можно вносить изменения в ходовую систему, заменить амортизаторы, поставить более привлекательные диски. Зачастую и на этом процесс модернизации не останавливается и после тюнинга скутера 50, 150 своими руками идет внушительные доработки по внешнему виду. Мопед перекрашивается, меняются панели, появляются новые приборы, освещение и так далее.

Заключение.

Тюнинг скутера своими руками, объемом 50, 100, 150 кубиков может стать увлекательным занятием и поможет превратить технику в шустрого городского жителя. Преимущество описанного нами подхода в том, что вы вполне можете выполнить все действия самостоятельно. Из недостатков стоит отметить, что достижение действительно значимого прироста к максимальной скорости и разгону повлечет за собой серьезные расходы. Главное – подходить к вопросу комплексно, знать правильную последовательность действий и влияние того или иного изменения на механизм в целом.
