Переделка в самосвал своими руками японского грузовика

29.04.202308.05.2023 admin 0 Comments

Немножко инфы как сделать самосвал…

3 Изготовление и установка привода НШ
4 Установка гидросистемы(распределитель, шланги, гидравлический ограничитель )
Теперь подробнее о самом главном.
Какой установить гидроцилиндр?! Большинство самодельщиков используют цилиндры от ГАЗ-53

Можно найти японский вариант, ценник побольше, но зато места занимает меньше.

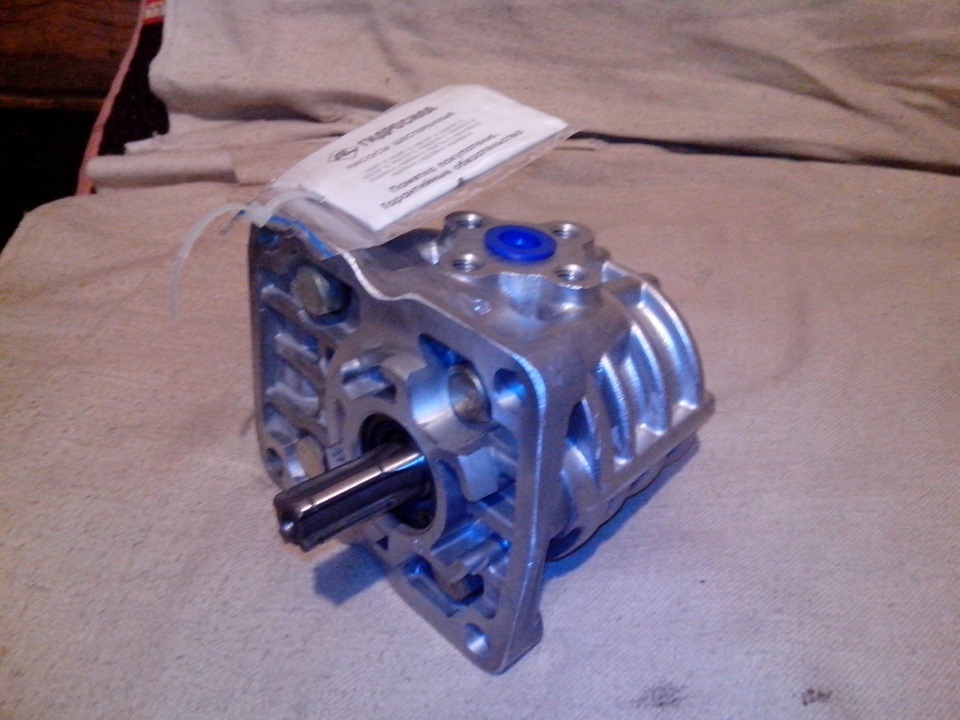

Гидросистема должна состоять из таких элементов как — насос, распределитель, гидроцилиндр, ограничитель хода(своего рода предохранитель)Насос используют самый простой НШ-10

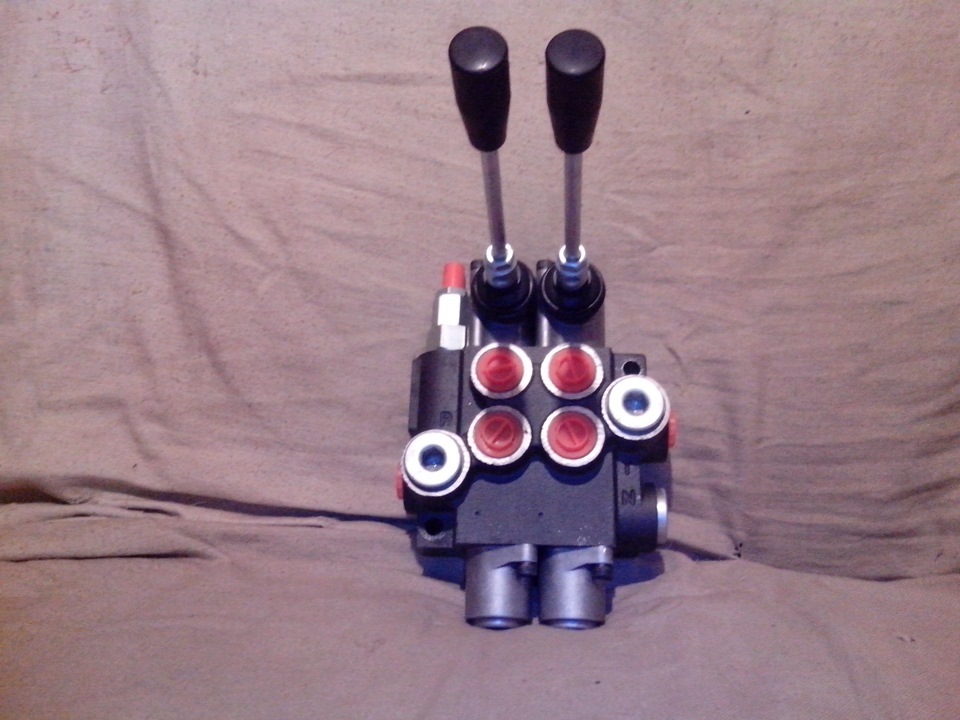

Распределитель можно использовать как золотниковые моноблочные, так и самые простые 3-х ходовые

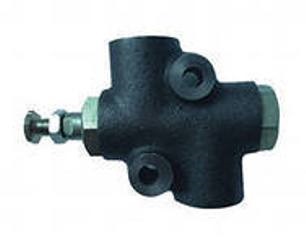

Ограничитель хода можно использовать от КАМАЗа (он самый простой)

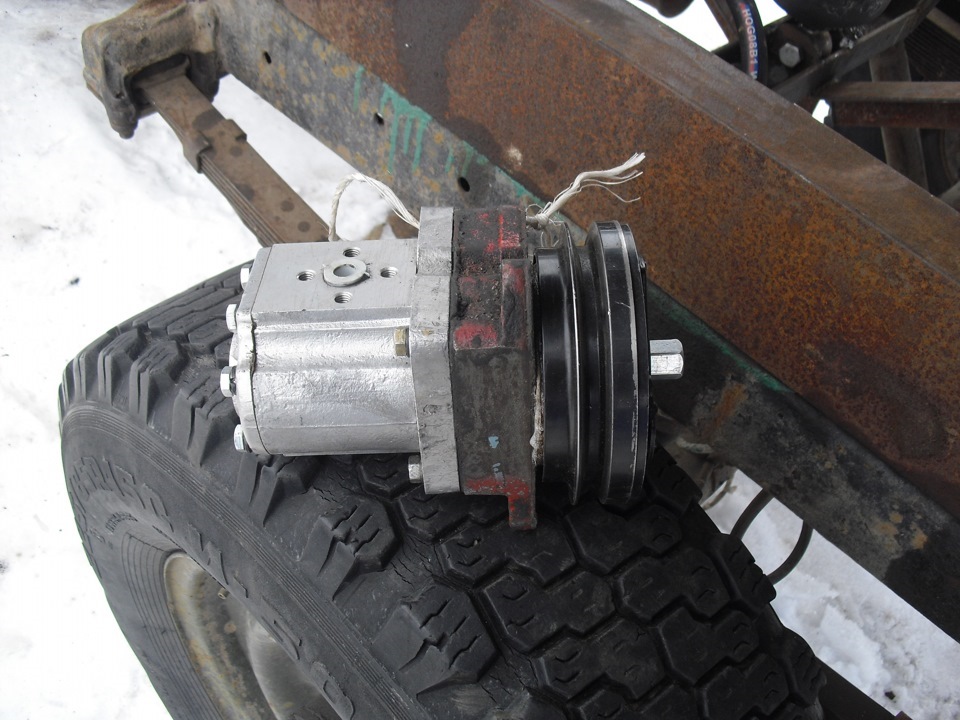

Есть вариант скрещивания привода МТЗ(240-1022030-01) и эл.муфты

Ну вот во общем то основные теги для постройки самодельного самосвала.

Источник

Переделка бортового в самосвал, советы, обсуждения.

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Всем привет,ну вот и до меня очередь дошла,до переделки.Имея манипуль и миниэкс всё время не хватало самосвала,очень долго размышлял на чем остановится,зил, газон купить не проблема,но его габариты и погрузочная высота меня останавливала,т.к.работа на минике по кустам и огородам, и в 80% случаев нужен вывоз грунта, и хотелось чтобы этот савок возил еще миник т.к. перевозка миника отнимает не мало время,бывает в день 3-4 переезда(минималки),а работу на манипуле теряешь,при всем желании купить готовый самосвал, вечно не хватает средств,японский савок 2-3тонник от 700 и до безконечности,поэтому долго думая,выбор пал на валдая,(не, кидайте тапки,сам в шоке) купил валдая коротыша 2006 г.в, 80т.км,пробег, борт, тент, один хозяин,машина жила по соседству в 100 км от меня,но хозя двинул в столицу, и там выставил на продажу,не мог здесь продать ((,и тем не менее хорошо поторговавшись купил её за 245000 российских долларов+ дорога 20000,ну вот начало есть.

Ну, вот, теперь сама переделка,хотел купить готовый самосвальный кузов с газона,хороший дорого, и всё равно переделывать, под свои цели, хлам 20000-30000,решено оставить родной кузов усилив его и доработая.
Смета проекта.
Авто 245000+20000перегон+10000 т.о.и страховка, постановка на учет=275000
Подрамник,и усиление кузова, профтруба 80х80х3,и 80х120х3=8000р
КОМ подходит камазовский,с пневмовключением =2700, Электропневмо клапан 12в =950
Тройник, шланги (возд.) кнопка вкл.и др.мелочь =1000
НШ-32 с флацами =2300
Металл 10ка на шарнир =500
Металл 6ка рифленка на косынки халява
Гильотина халява
Пальцы, втулки ( с прицепа дышло камаз)+токарь =2300
Цилиндр б.у= 5000
Ресивер б.у и упорная пластина +600
Не брал еще метал 3мм на полы 3 листа =9000
Электроды диски =1500
Распред б.у с Т-25=1500
Да еще переоборудование под ключ(контора берет)36000,в том году манип оформлял обошлось 10000,ну я думаю список еще не весь и в процессе еще дополню
Критикуем не стесняемся

Источник

ПЕРЕОБОРУДОВАНИЕ В САМОСВАЛ часть-5 «задний борт»

Всем доброго времени суток…
Вернулся я к своему проекту, пораскидав семейные неурядицы…
Сегодня речь пойдёт о заднем борте, как понятно из заголовка…

берётся лис метала, везётся в организацию, где его рубят и гнут в нужную тебе форму и размер…

по середине вставлял проф. трубу 60х40х3 фото нет, но их будет видно дальше…

с наружней стороны тоже будет зашиваться, но немного по другому…

Ну а теперь немного фото готового вида

Всё работает, крюки нижнего открывания потом чуть-чуть переделаю, но для этого тема уже не нужна, принцип и общий вид особо не изменятся…
На этом пока всё,
Завтра переходим к следующему этапу,
Кому интересно, далеко не расходимся…
До новых встреч в эфире…

Toyota Dyna 1998, двигатель дизельный 4.1 л., 125 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 17

Ну теперь на регистрацию?

Зачетный кузовок получается, от японского не отличить😊

Спасибо я стараюсь, но всё равно, отличий море…

Главное своими руками, и уже обдуманно всё сделано. Тоже хочется изготовить самосвальный кузов, только времени нету

А Вам куда? В бортовике не вижу грузовой машины…

У меня митсубиси кантер мостовой, вот и хотел его переделать. Время свободное появится буду переделывать

Вам там проще машину поменять, в принципе, на крайняк купить готовый кузов…
Это мне он бы обошелся как чугунный мост, кузов на мою машину 250 во владике, голое корыто, когда я узнавал, доставка его сюда и не к порогу, а в Новороссийск…
В Новороссийск надо ещё нанять манипулятор, как раз он мне вываливался так, шо проще самому было сделать…

На мою машину он от 400 тыс до 600 тыс контрактный цены ломят капец

Это да… Но я не думаю что самому его сварить сейчас, будет на много дешевле…
Когда я начинал, лист металла стоил 3т. уже 9500 у нас…
А прибавь теперь сюда электродов килограмм 20-30 (летят шо птицы), как и диски на болгарку, грунты краски блин, свет, да капец получается…

У меня митсубиси кантер мостовой, вот и хотел его переделать. Время свободное появится буду переделывать

Да получается немножко мощнее чем родной, (есть с чем сравнивать), но геморроя блин, считай второй год я его варю… Да полгода потерял по семейным обстоятельствам, но всё равно…

Пока я в поиске, кто ищет тот всегда найдёт😊 Может ещё подвернутся варианты

Вполне возможно…
Я 3 месяца искал машину, с двойной рамой, заводской трехтонник… В оконцове взял эту, в ней всё, шо мне было нужно по тех.характеристикам, кроме самосвала…
Теперь стоят точно такие же в продаже, по 1.5 ляма…
Я тогда мог взять свободно за такую цену и не заморачиваться с переделкой…
Но их как назло, в продаже не было, именно в тот момент…

Спасибо я стараюсь, но всё равно, отличий море…

Вас зачёт за такой кузов, ждал когда снова будете пополнять бортжурнал😊

Источник

ПЕРЕОБОРУДОВАНИЕ В САМОСВАЛ часть-5 «задний борт»

берётся лис метала, везётся в организацию, где его рубят и гнут в нужную тебе форму и размер…

по середине вставлял проф. трубу 60х40х3 фото нет, но их будет видно дальше…

с наружней стороны тоже будет зашиваться, но немного по другому…

Ну а теперь немного фото готового вида

Toyota Dyna 1998, двигатель дизельный 4.1 л., 125 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 17

Ну теперь на регистрацию?

Зачетный кузовок получается, от японского не отличить😊

Спасибо я стараюсь, но всё равно, отличий море…

А Вам куда? В бортовике не вижу грузовой машины…

У меня митсубиси кантер мостовой, вот и хотел его переделать. Время свободное появится буду переделывать

На мою машину он от 400 тыс до 600 тыс контрактный цены ломят капец

У меня митсубиси кантер мостовой, вот и хотел его переделать. Время свободное появится буду переделывать

Пока я в поиске, кто ищет тот всегда найдёт😊 Может ещё подвернутся варианты

Спасибо я стараюсь, но всё равно, отличий море…

Вас зачёт за такой кузов, ждал когда снова будете пополнять бортжурнал😊

Источник

Как в домашних условиях переделать бортовой грузовик в самосвал!

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Загорелась идея помогите!!)

Вам на уазбуку надо, там там есть про уаз-самосвал

У нас кантер, а уаз как пример хотим сделать на его подобии!

Вот, в Липецской области делают
Файлы:

где бы найти подробную инфу!!

Здесь есть информация нажать

спасибо!! но плохо что нет фото узлов!(

тема очень интересная тоже хочу сделать самосвальный кузовок на уаз

что то тема заглохла

Подскажите пожалуйста. Насос нш 10 потянет ли электромотор на 24 вольта 500 ватт 2800 оборотов цилиндр с газ 53 на 2х тонном грузовичке.

тема нужная хачу из газели сделать самосвал пока готовлю железо и нужно сделать привод нш вариантов много что выбрать пока не решил когда начну делать будет фото отчёт
