Передняя часть автомобиля хендай солярис

29.04.202308.05.2023 admin 0 Comments

Передняя подвеска

Передняя подвеска: 1 – рычаг; 2 – шаровая опора; 3 – поворотный кулак; 4 – ступица; 5 – амортизаторная стойка; 6 – стойка стабилизатора поперечной устойчивости; 7 – кронштейн крепления штанги стабилизатора к подрамнику; 8 – штанга стабилизатора поперечной устойчи вости; 9 – подрамник.

Элементы передней подвески на автомобиле: 1 – штанга стабилизатора поперечной устойчивости; 2 – стойка стабилизатора поперечной устойчивости; 3 – амортизаторная стойка; 4 – поворотный кулак; 5 – шаровая опора; 6 – рычаг.

Элементы амортизаторной стойки: 1 – телескопическая стойка; 2 – пружина; 3– верхняя резиновая прокладка пружины; 4 – упорный подшипник; 5 – верхняя опора стойки; 6 – гайка; 7 – верхняя опорная чашка пружины; 8 – грязезащитный чехол; 9 – нижняя резиновая прокладка пружины.

Рычаг передней подвески

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки – с подрамником подвески.

Корпус шаровой опоры запрессован в рычаг передней подвески и застопорен, а палец шаровой опоры крепится к поворотному кулаку с помощью конического соединения с гайкой.

Поворотный кулак в сборе с подшипником и ступицей: 1 – отверстия крепления к кронштейну амортизаторной стойки; 2 – подшипник ступицы; 3 – ступица; 4 – проушина крепления направляющей тормозных колодок; 5 – отверстие крепления пальца шаровой опоры; 6 – проушина крепления наконечника рулевой тяги; 7 – отверстие крепления датчика скорости вращения колеса

В поворотный кулак запрессован и застопорен двухрядный радиальноупорный шариковый подшипник закрытого типа. Во внутренние обоймы подшипника с натягом установлена ступица колеса. Подшипник затянут гайкой на резьбе хвостовика корпуса наружного шарнира привода колеса и в процессе эксплуатации не регулируется.

Стабилизатор поперечной устойчивости: 1 – стойка; 2 – штанга; 3 – кронштейн; 4 – подушка

Штанга стабилизатора поперечной устойчивости в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки. Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам амортизаторных стоек.

Схождение колёс ― угол между плоскостью вращения колеса и продольной осью автомобиля.

Б–А – схождение передних колёс; А и Б – расстояние (мм) между закраинами ободьев колёсспереди и сзади; δs – угол схождения передних колёс; S – колея

Схождение колёс способствует правильному положению управляемых колёспри различных скоростях движения и углах поворота автомобиля. Признаки отклонения угла схождения колёсот нормы: сильный пилообразный износ шин в поперечном направлении, повышенный расход топлива из-за большого сопротивления качению передних колёс.
Схождение регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

T – угол продольного наклона оси поворота колеса

Угол продольного наклона оси поворота ― угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колёсв направлении прямолинейного движения. Симптомы отклонения величины угла от нормы ― увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Y— угол развала колёс

Развал колёс― угол между плоскостью вращения колеса и вертикалью.
Он cпособствует правильному положению катящегося колеса при работе подвески. При сильном отклонении этого угла от нормы возможны увод автомобиля от прямолинейного движения и односторонний износ протектора.
Регулируется только угол схождения колёс. Угол развала колёси угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и кузова. В эксплуатации эти углы регулировке не подлежат.
Контроль и регулировку углов установки колёсрекомендуется проводить на станции технического обслуживания. Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку. Топливный бак, бачок омывателя ветрового стекла и т. д.
должны быть полными, запасное колесо находиться на штатном месте.
В салоне и багажнике не должно находиться посторонних предметов.
Давление в шинах должно быть доведено до нормы.

Источник

Что нового в подвеске Hyundai Solaris 2 поколения

Передняя и задняя подвески Хендай Солярис второго поколения были полностью переработаны производителем. Как говорят опытные механики, в лучшую сторону. Передняя подвеска Макферсон у автомобиля Хендай Солярис 2 обеспечивает надежность и комфорт во время езды. Если она независимая, то задняя – стала полузависимой.

Давайте посмотрим, что именно изменилось в двух подвесках этого популярного автомобиля.

Преимущества и недостатки передней подвески

Производитель дал амортизаторам и пружинам больше жесткости и энергоемкости. Как отмечают опытные автовладельцы это увеличило плавность хода автомобиля. Ровнее стала раскачка машины.

Пассажиры отмечают, что их перестало укачивать, как, например, это было в Хендай Солярис первого поколения. Это только достоинства передней подвески, давайте, посмотрим из чего она сделана.

Передняя подвеска Хендай Солярис второго поколения состоит из следующих деталей:

Схему передней подвески вы сможете увидеть на картинке ниже:

Но не может же быть, что прям вся подвеска идеальна. Что говорят опытные автовладельцы о недостатках подвески Макферсон:

Внимание! Опытные механики говорят, что состояние подвески зависит в большинстве случаев от того, как любит ездить водитель. Обычные седаны не любят агрессивной езды, спортивные режимы, которыми тюнингуют свои транспортные средства автовладельцы.

Теперь давайте посмотрим на характеристики задней подвески.

Параметры задней подвески

Конструкция задней подвески намного проще передней. Следующий список укажет из каких частей она состоит:

Задняя подвеска Хендай Солярис второго поколения полузависимая. Рычаг ее оснащен краями, где располагаются колесные оси и фиксаторы.

По словам опытных механиков корейский автомобиль второго поколения заслужил много лестных отзывов в отношении поведения на дороге. Автомобиль стал комфортнее водить, он уверенно держится на российском бездорожье и ровном полотне.

Однако опытные автовладельцы советуют не перебарщивать все-таки с поездками на пикники на этом авто. Машина предназначена для передвижения по трассе, городу, но никак не по дачному бездорожью.

Из недостатков отмечают быстро выходящие из строя задние амортизаторы. Они перестают функционировать на пятидесяти тысячах километров. Начинает чувствоваться каждая яма.

Преимущества обеих подвесок: что говорят автовладельцы

Автовладельцы, кто эксплуатирует Хендай Солярис в течение шести лет, говорят:

Хендай Солярис второго поколения стала более динамично вести себя на дороге. Для начинающих автолюбителей садится за руль этой машины стало одно удовольствие. Подвеска не бренчит и не лязгает после пробега в 100000 километров.

Опытные пользователи отмечают, что амортизаторы и пружины все-равно приходится менять через пятьдесят тысяч километров. Но это обусловлено российским дорожным покрытием. Сайлент-блоки заменяют через 60 тысяч километров пробега.

А вот в передней подвеске есть подшипники, которые установлены в ступичном узле. Его проверяют только во время технического обслуживания. Он не нуждается в постоянной смазке. Если сломается, то заменяют на новый. Хотя поломки ступичного узла Хендай Солярис очень редки.

Колеса задней оси не предусматривают возможности сход-развала. Опытные механики в сервис-центрах их проверят на отклонение от нормы. Если отклонения появляются, то заменяют определенные детали.

Многие автовладельцы говорят, что подвеска стала более мощной и надежной. Поэтому ремонтировать ее приходится редко.

Заключение

По словам опытных механиков, если за подвеской автомобиля Хендай Солярис следить, внимательно относиться ко всем появляющимся стукам и хрустам, ремонтировать вовремя, то машина прослужит лет десять без нареканий. Также рекомендуется менять масло в АКПП и двигателе в указанное в мануале время.

Источник

Расположение основных узлов и агрегатов автомобиля

Расположение узлов и агрегатов в подкапотном пространстве: 1 – бачок гидроусилителя усилителя рулевого управления; 2 – крышка маслозаливной горловины двигателя; 3 – крышка свечей зажигания; 4 – бачок гидроприводов тормозов и сцепления; 5 – аккумуляторная батарея; 6 – блок предохранителей и реле; 7 – воздушный фильтр; 8 – крышка заливной горловины системы охлаждения; 9 – указатель уровня масла в двигателе; 10* – расширительный бачок системы охлаждения; 11 – ремень привода вспомогательных агрегатов; 12 – заливная горловина бачка омывателя стекол. * Элемент на фото не виден.

Вид снизу на переднюю часть автомобиля: 1 – дополнительный глушитель; 2 – резонатор; 3 – металлокомпенсатор; 4 – подрамник передней подвески; 5 – правая рулевая тяга; 6 – рычаг передней подвески; 7 – тормозной механизм переднего колеса; 8 – привод правого колеса; 9 – поддон картера двигателя; 10 – бачок омывателя стекол; 11 – компрессор кондиционера; 12 – масляный фильтр; 13 – воздуховод обдува внутреннего шарнира привода правого колеса; 14 – задняя опора силового агрегата; 15 – коробка передач; 16 – привод левого колеса; 17 – стойка стабилизатора поперечной устойчивости; 18 – шланг тормозного механизма переднего колеса; 19 – левая рулевая тяга; 20 – теплозащитный экран.

Вид снизу на заднюю часть автомобиля: 1 – ниша для запасного колеса; 2 – основной глушитель; 3 – теплозащитный экран; 4 – тормозной механизм заднего колеса; 5 – пружина задней подвески; 6 – задний амортизатор; 7 – балка задней подвески; 8 – трос стояночного тормоза; 9 – труба дополнительного глушителя; 10 – топливный бак; 11 – рычаг задней подвески; 12 – задняя буксирная проушина.

Источник

Плановая замена подвески: теперь я почётный колхозник(

Внимание: пружины Фобос на мой взгляд — «мусор» и «барахло» — продам с уценкой 30%. Пробег

Результат в сравнении с предшествующим состоянием:

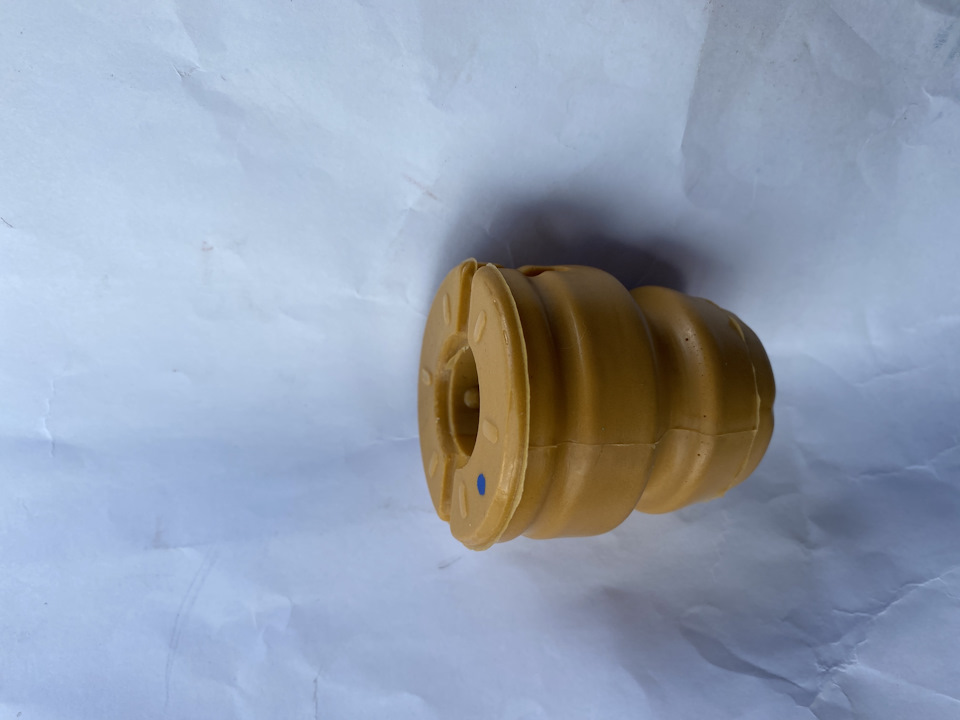

Передние амотизаторы были не пустые но подуставшие.
Клиренс получился чрезмерно высоким и за 3 дня не просел. Недоволен) хоть пили этот ссаный Фобос.

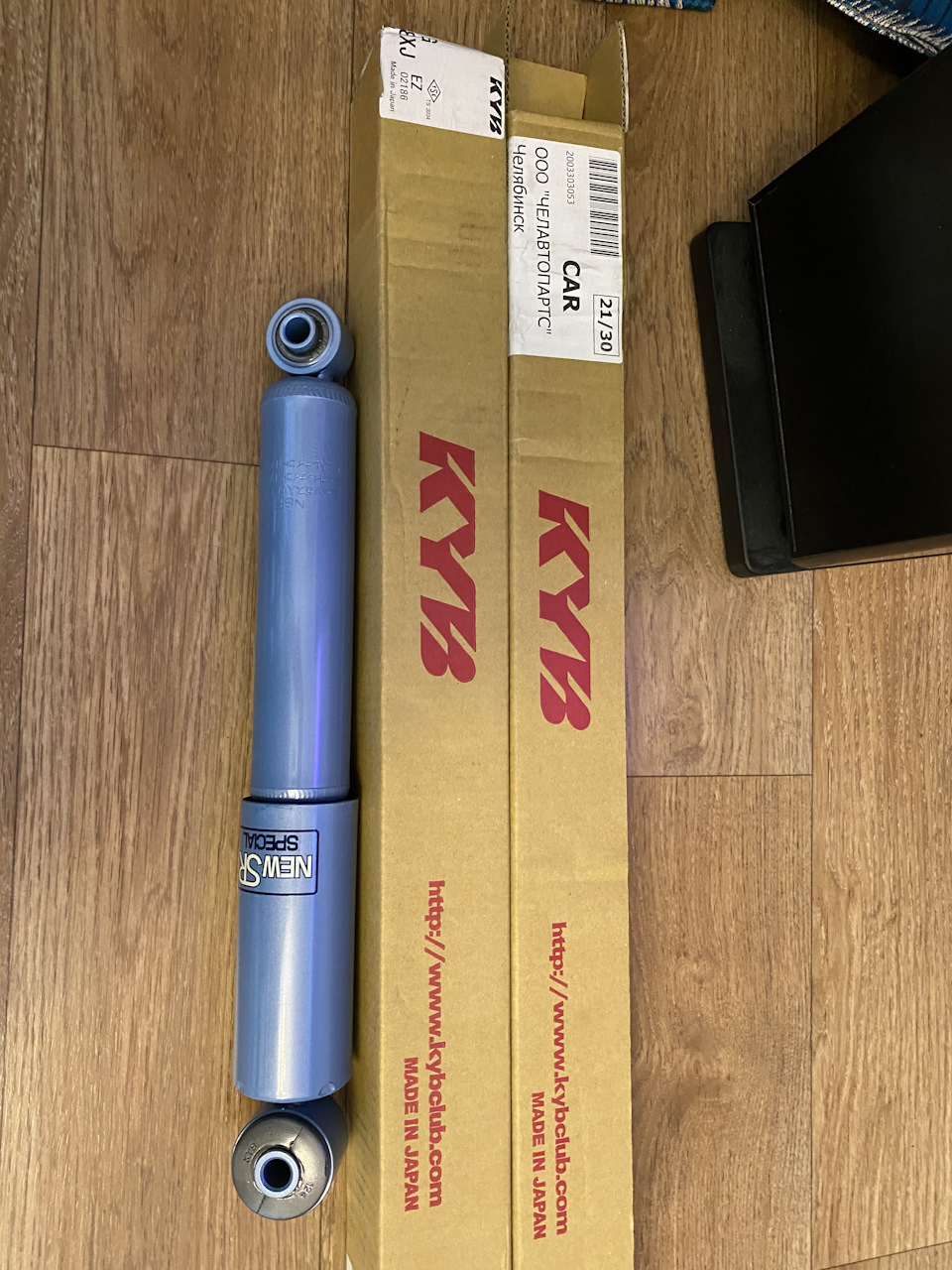

Не готов написать отзыв про задние NSF2214 Kayaba new SR.
Клиренс слишком высок и ездить страшновато, но 60 км/час по лежачим полицейским уже не поедешь (жёстко). Езжу 4 дня.

Исходные данные:
· Пробег 97 000 км. За 4 года 10 месяцев, в том числе город 50%/трасса 50% багаж до 50 кг да 1,5 человека и собака.

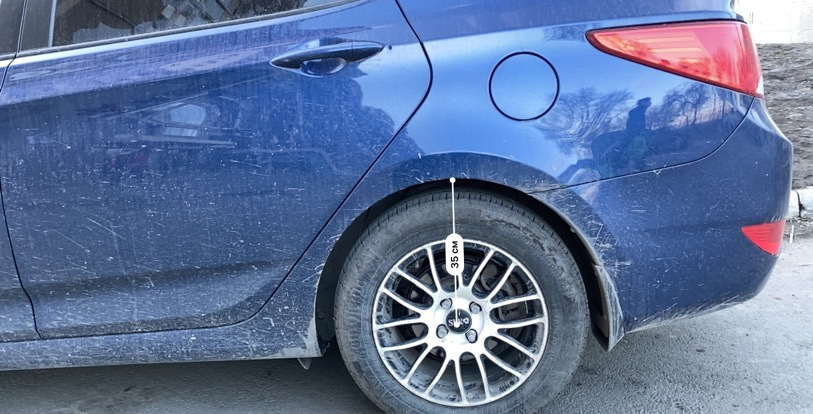

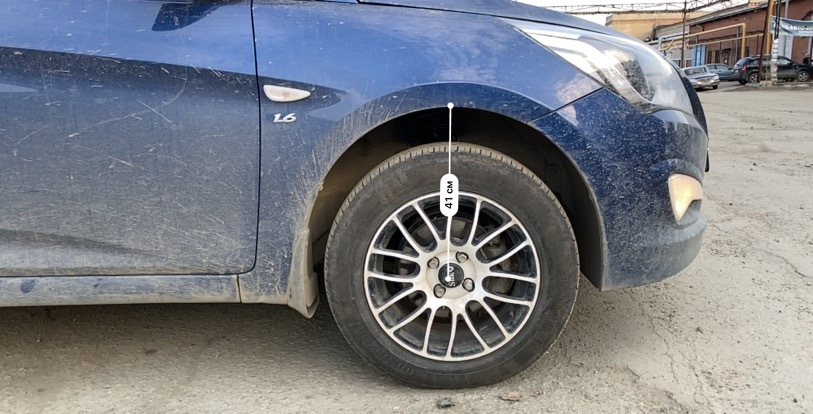

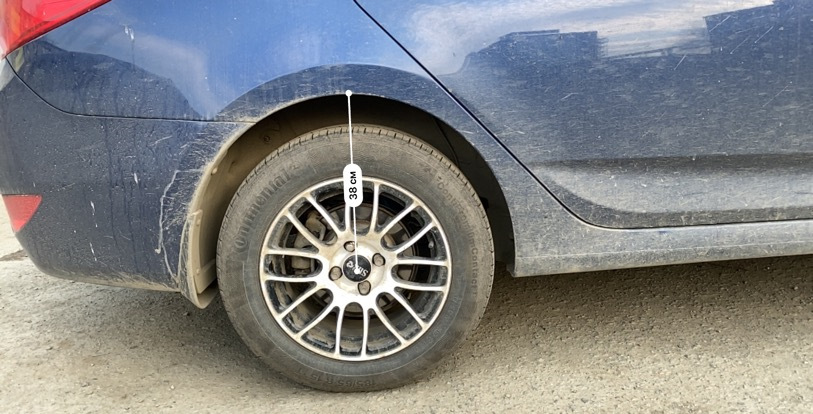

· Клиренс штатной подвески был: от оси колеса до арки 35-36 см или от дороги до нижней кромки бампера 22 185/65 R15 износ 15%. В общем сильно просела, хотя у двух других солярисов мы поменяли пружины раньше на Фобос и хозяева остались довольны. Амортизаторы им ставили SS20 шоссе – бате жестковаты показались и SS20 комфорт. И на зад Fenox – не хуже и не лучше старых).
· Посторонних шумов нет, не пробивает, вибростенд ничего криминального не показывает. Но подвеска и новой была не ах.

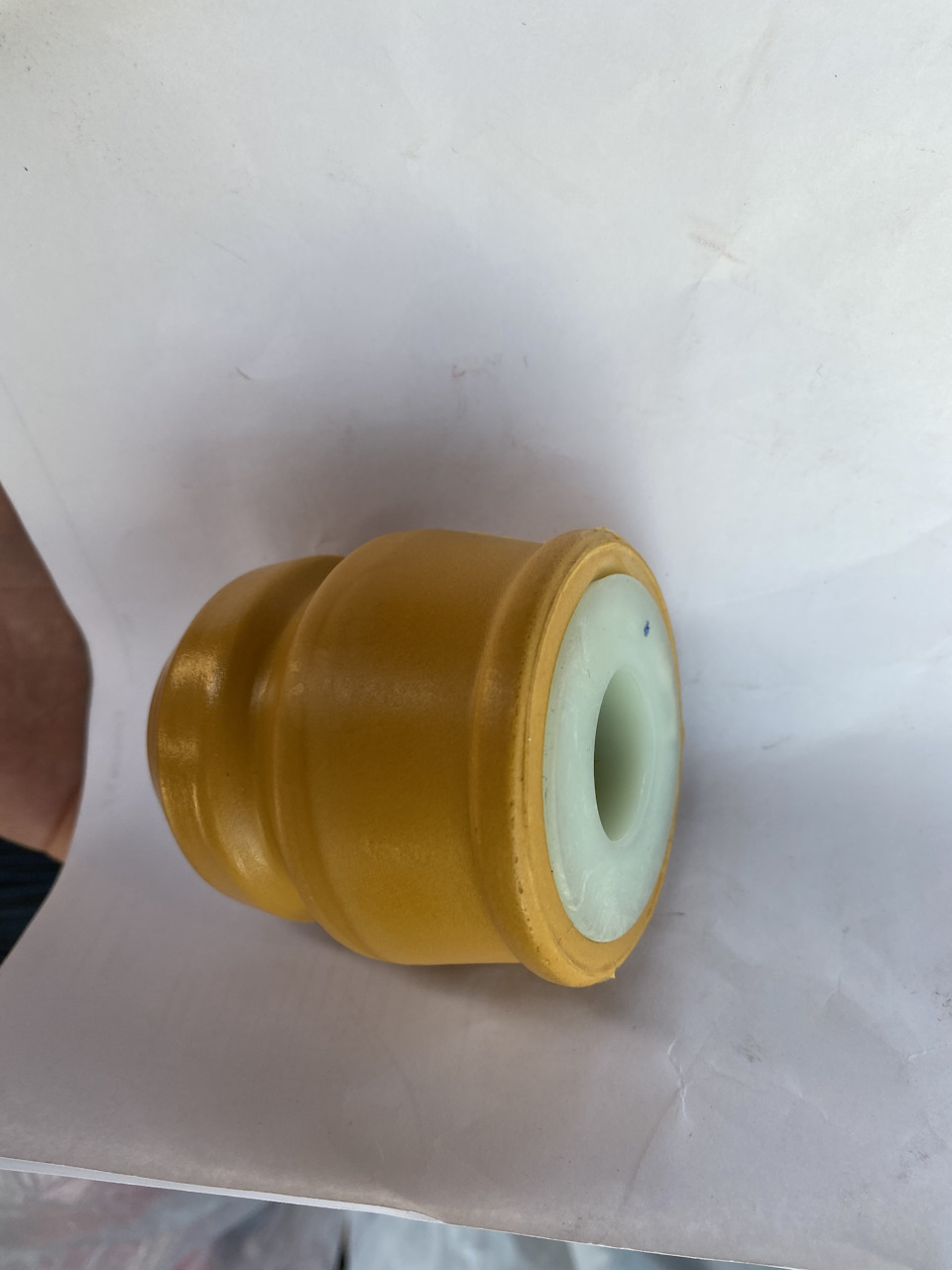

· Диагностика выявила люфт в рулевой рейке и практически разрушение отбойников передней подвески, в заднем тоже есть трещина.

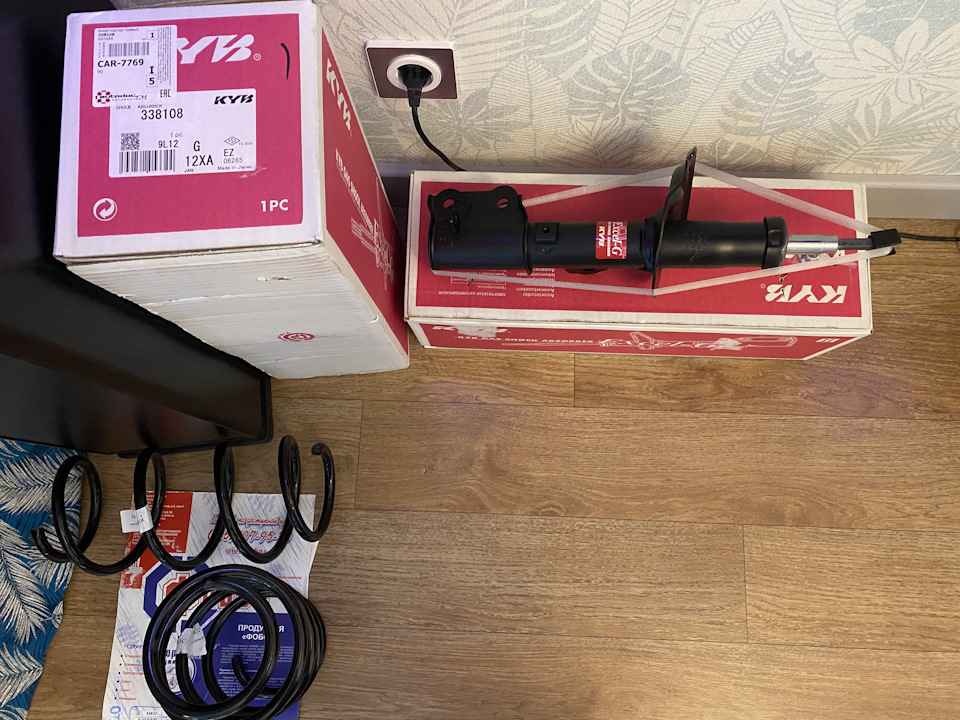

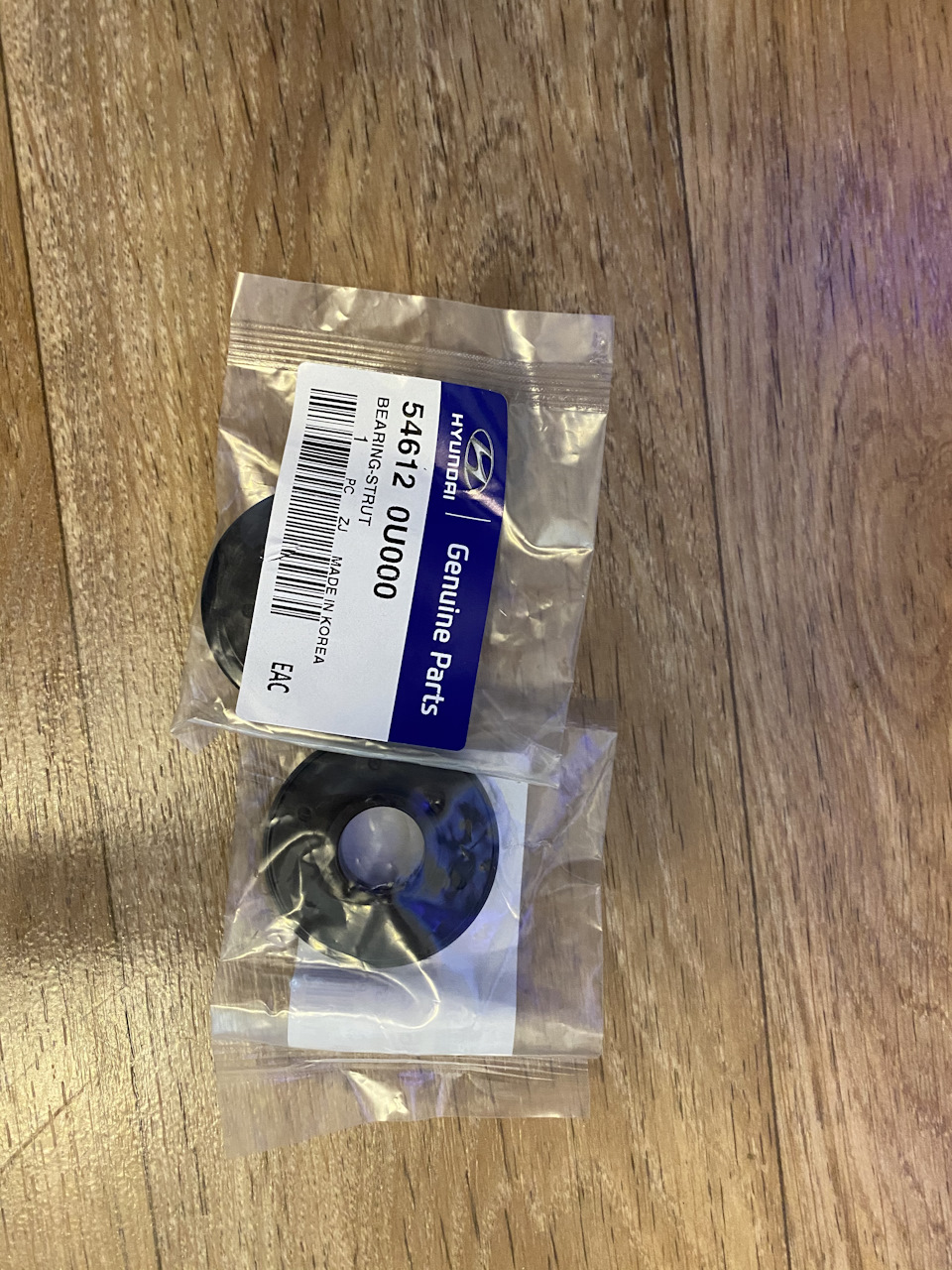

Стойки амортизатора передние

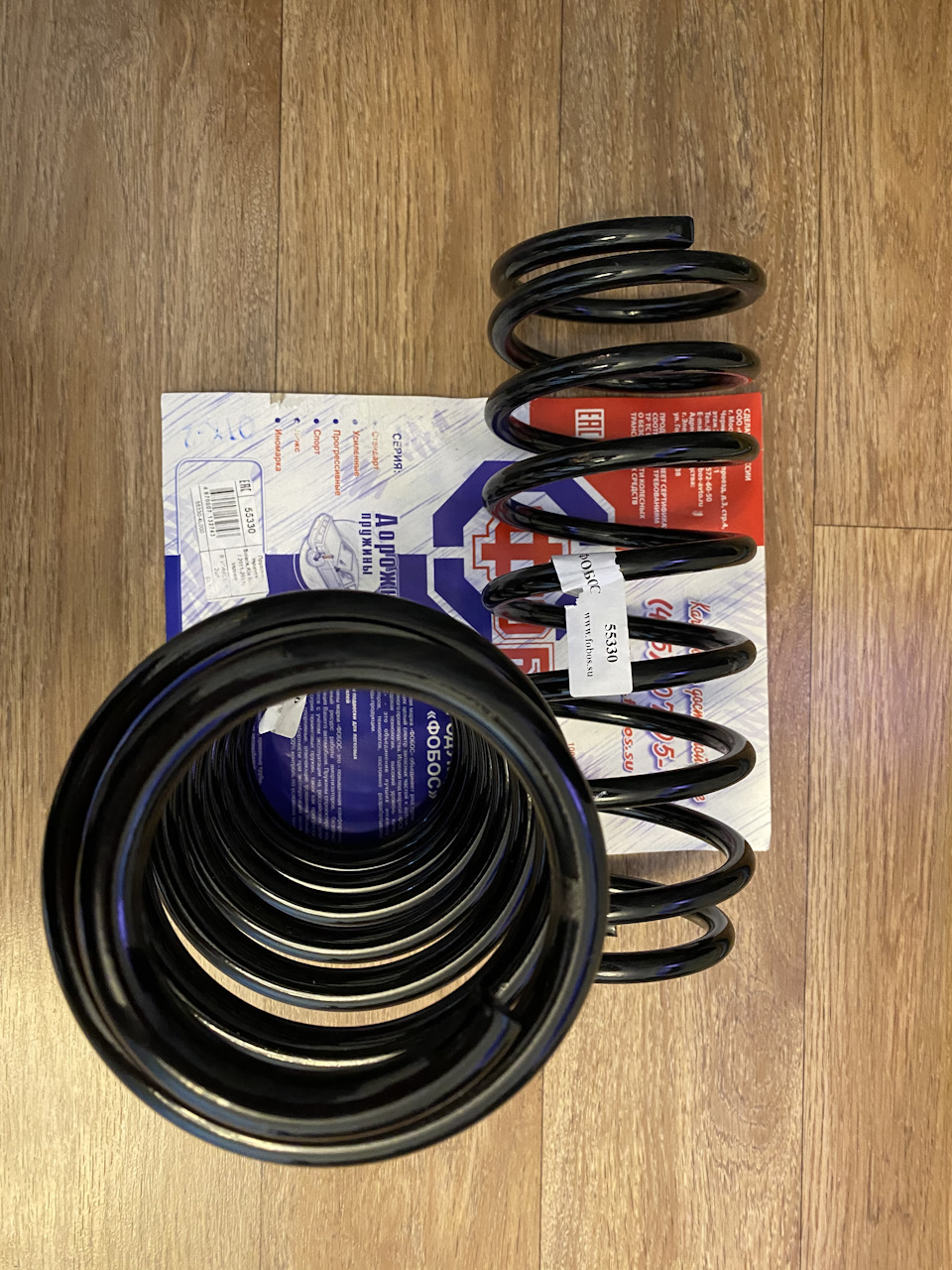

Клиренс получился чрезмерно высоким, не смотря за заявление производителя пружин Фобос. Сайт у них не внятный — рекомендую для сельской местности.

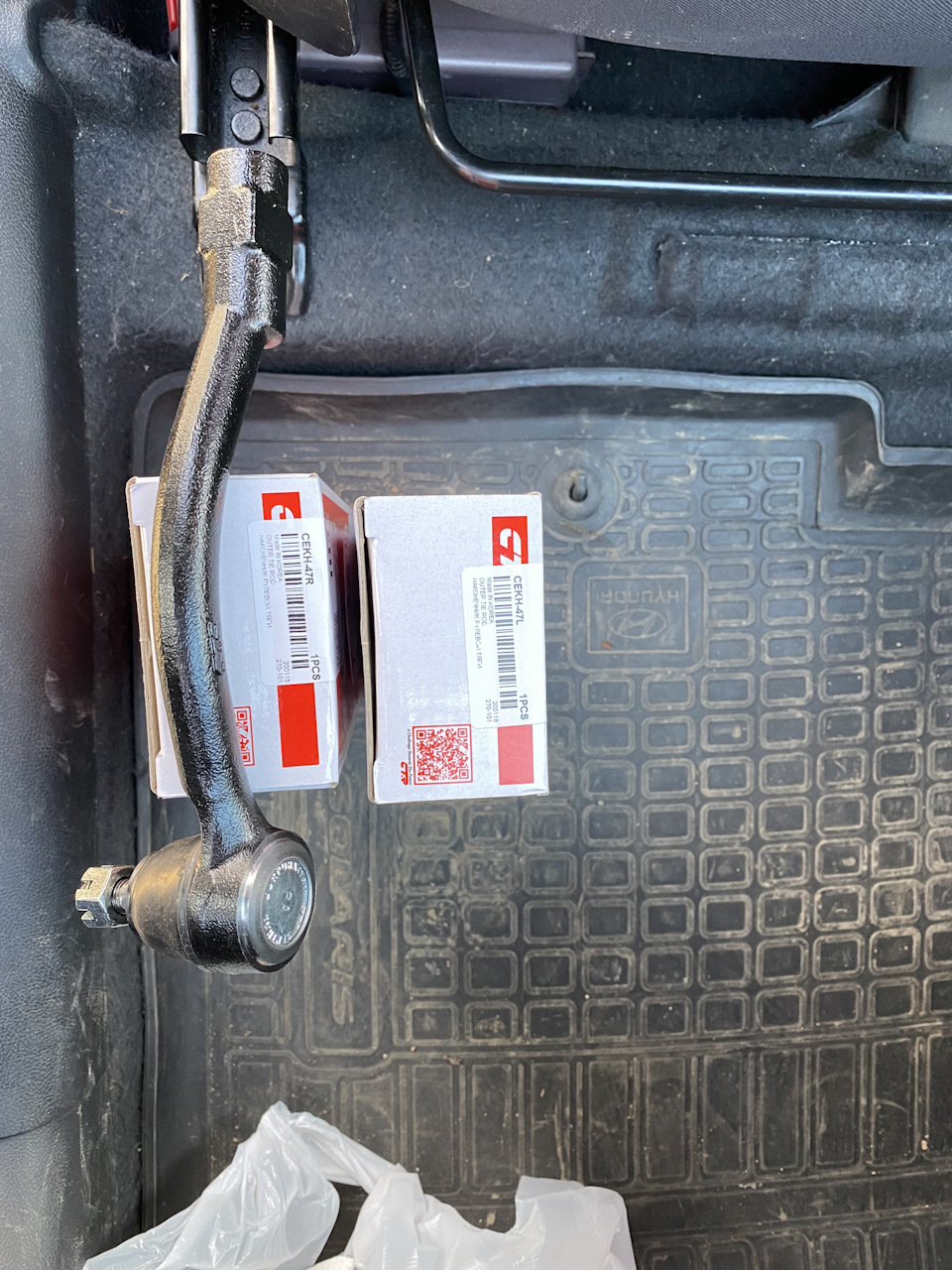

Надо будет сделать развал, поэтому решил и рулевые наконечники поменять

Запчасти: 20 558 р.
Работа: 5000 из них регулировка развала 1000.

Продам старые задние амортизаторы (они остались в хорошем состоянии) и пружины. Не смейтесь, с прошлых машин купили.

Источник
