Переходная рамка для планшета в авто своими руками
Изготовление рамки 2 din под планшет
Мир всем! Решил заморочиться изготовлением рамки, т.к. платить 1200р. за кусок пластика (неизвестно какого качества)-дурость.
Купил шпатлевку, ремкомплект, балон матовой черной краски, наждачку, грунт и понеслась…
Снял штатное ГУ, разобрал его, снял панель.
Оклеил панель скотчем, в несколько слоев.
Натянул на нее чулкоткань)))(плотные капроновые колготки).
Сзади стянул нитками, как можно плотнее.
Пропитал смолой на 2 раза.
После высыхания достал рамку, разметил внешний квадрат, с обратной стороны надрезал канцелярским ножом квадрат по периметру, а по диагонали прорезал на сквозь.
Из картона вырезал шаблон планшета, разметил экран.
Вырезал и вставил его в рамку, закрепив спицами и суперклеем.
Укрепил изнутри по периметру смолой со стекловолокном, рамка стала намного жесче.
Ошкуривание, первые слои шпатлевки, ошкуривание, шпатлевание снова и снова… до придания вот такой вот формы)))
Далее грунт, и матовая краска…
Ну и наконец на место))))
Крепится саморезами 8мм от решетки БП.
После покраски стали заметны косяки, которых не видел при шпатлевании, так что это не окончательный вариант, пока оставлю так, до следующих работ с шпатлевкой)))
Android-car, или планшет в машине. Часть 1 — изготовление рамки.
В очередной раз у меня зашевелилось шило в заднице возникла бредовая идея. Хочу себе планшет в машину — и все! В срочном варианте был найден подходящий планшет(о нем в будущих бж). Встал вопрос о месте размещения планшета в машине. Самым простым способом было бы закрепить его на пр
исоске. Но есть ряд минусов такого решения: некрасиво, болтаются провода, никакая вандалозащищенность. Поэтому было принято решение изготовить рамку. Можно было конечно заказать люксовую рамку и приспособить в машину — но это было бы так же геморойно, как и сделать новую, но при этом дороже.
Поэтому отправляемся в гараж!
Что я использовал: Ванночка с торпеды, монтажная пена, орг-стекло, скотч, шпатлевка по пластику с стекловолокном и без, шкурки разных мастей, грунт, краска для бамперов, антигравий, прямые руки.
Технология не нова, выгоднее было бы использовать стеклоткань с эпоксидкой, но ее под рукой не оказалось(((
Снимаем ванночку с торпеды, убираем все лишнее.
Изготовил рамку из оргстекла, которая стала основой.
Далее закрыл скотчем все лишнее.постарался придать примерные очертания для рамки.
Ну и по уже ставшей «легендарной» технологии запениваем все к едрени фени)))
Рамка получилась мягковатой, поэтому решил немного усилить шпатлевкой со стекловолокном.
Далее шкурим, опять шпатлюем, потом шкурим и так круг за кругом…
Затем пришло время бежать в машину на примерку)))
После выравнивания поверхности покрываем обычной шпатлевкой по пластику и начинаем вышкуривать…
Тут мне пришла в голову мысль «а почему бы мне не сделать центральную рамку цельной?» Ну и воплотил мысль в жизнь.
Далее захотелось придать рамке текстуру. Покрыл ее антигравием.
Покрасил…
Так же сделал мета для выносных кнопок включения, громкости, назад и домой.
ну и установил в машину.
Каков итог: форма рамки меня полностью устраивает, а вот покраска — не очень. Нужно думать наз текстурой, потому что эта достаточно сильно выделяется из интерьера. Нужно думать, благо время еще есть.
Ну а далее подготовка и установка планшета. Только это чуть позже — тут возникли небольшие трудности…
Первый шаг к luxury, или Новая рамка для планшета.
В моей машине Установлен Android CarPc? для которого я лично изготовил рамку. Но как всегда у меня бывает я не могу изготовить идеально. У технологии «пена+шпатля» есть свои минусы. В итоге со временем рамка пришла в не очень симпатичный вид.
Время от времени я мониторил сайты с объявлениями на наличие в продаже по приемлемой цене рамок под монитор от люксовых версий альмер. И вот недавно мне повезло! На авито наткнулся на разборку, продающую эту рамку за 1000 рублей! Было решено брать. Эх, если бы мне тогда, перед первой рамкой попалось такое объявление, сколько граблей я бы обошел стороной…
Покупая рамку я уже знал, что она на мою комплектацию «комфорт» не встанет без переделок. Обычно умельцы отрезают низ полностью и оставляют только верх.
Я решил делать немного по другому.
Ладно хватит слов — ближе к фоткам))
Когда пришла рамка, я закупился краской, шпатлей и прочим — и в гараж!
Пара слов о параметрах рамки: Рамка предназначенная для люксовой версии просто так не садится. Основная проблема в креплениях, расположенных над воздуховодами. У нас они вертикально — на люксе горизонтально. Далее: естественно у нас нет блока климата и мафона. У нас крутилки — поэтому нижняя часть тоже не подходит. Окно под монитор имеет такие размеры: 162мм х 92мм. Крепление для монитора в комплекте нет.

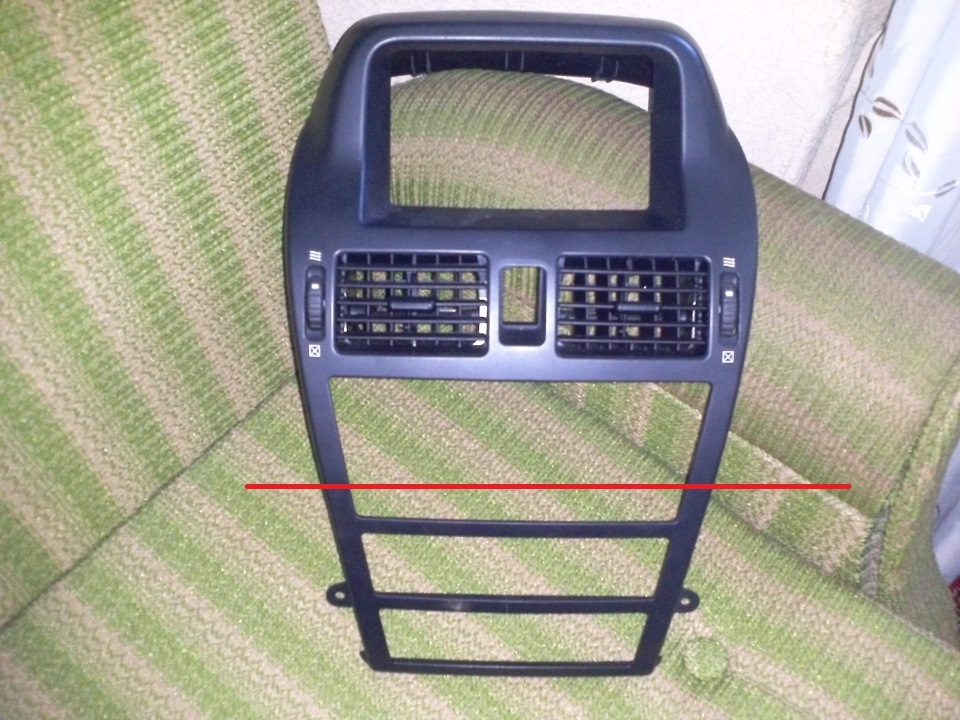

что делал я: решил не быть как все, а отпилить рамку ниже.
Сделано это для того, чтобы в получившемся отверстии разместить блок кнопок управления доп. оборудованием (еще в разработке).

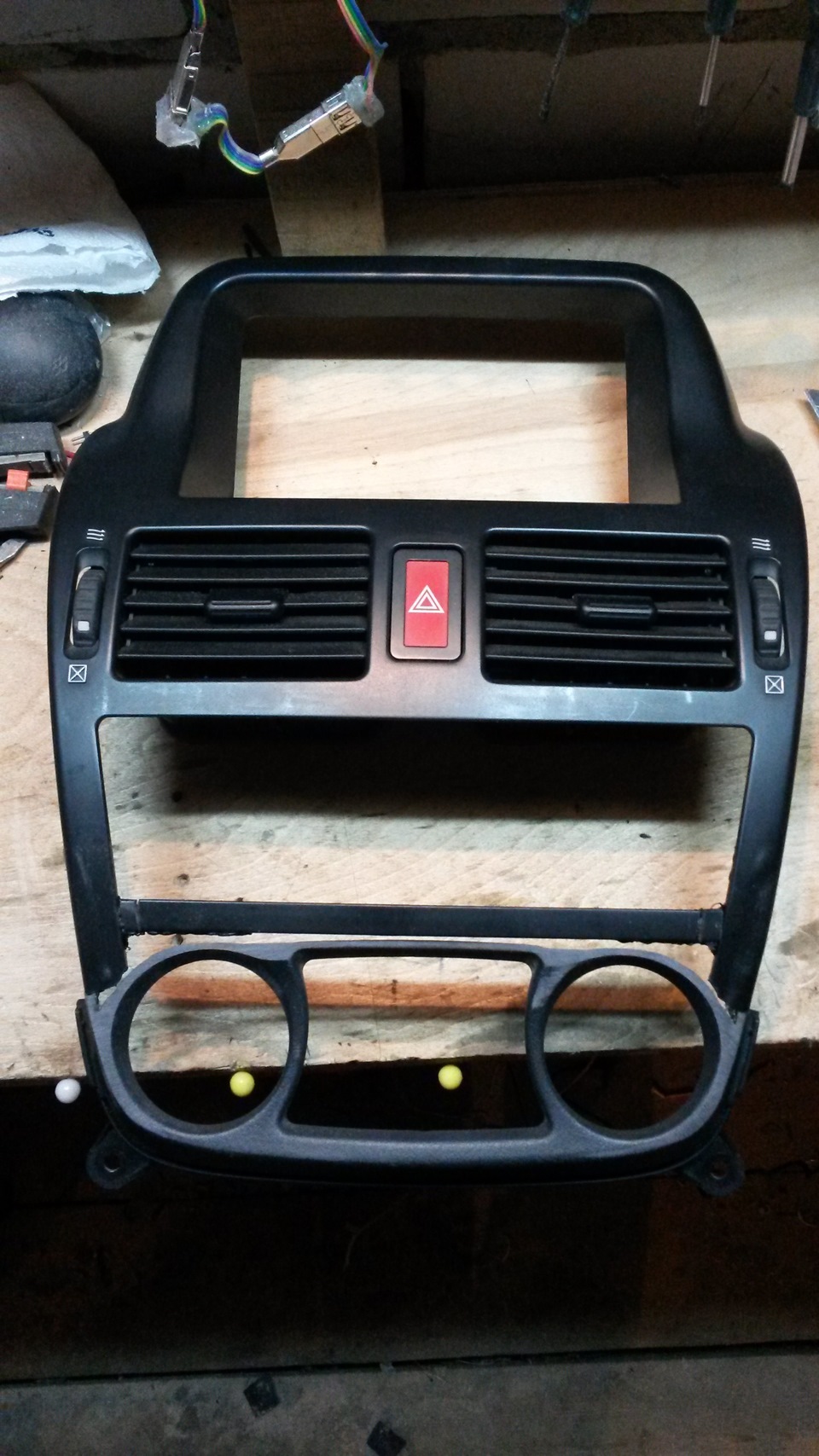

Затем взял валявшуюся у меня с момента покупки переходной рамки для магнитолы рамку блока управления печкой и немного ее подрезал.

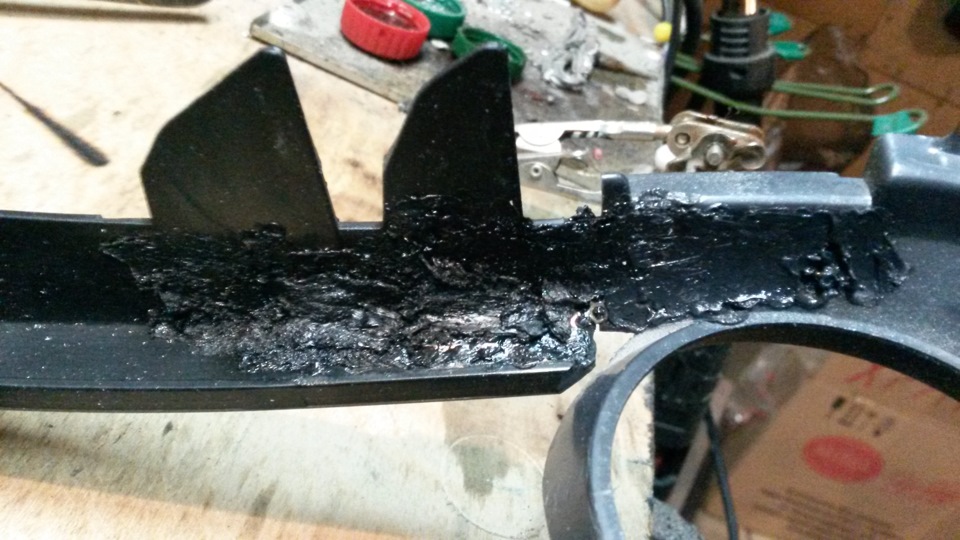

и начал сращивать. Рамку печки пришлось немного подрезать по глубине, чтоб сравнять с рамкой монитора. На этапах примерки это выглядело примерно так:

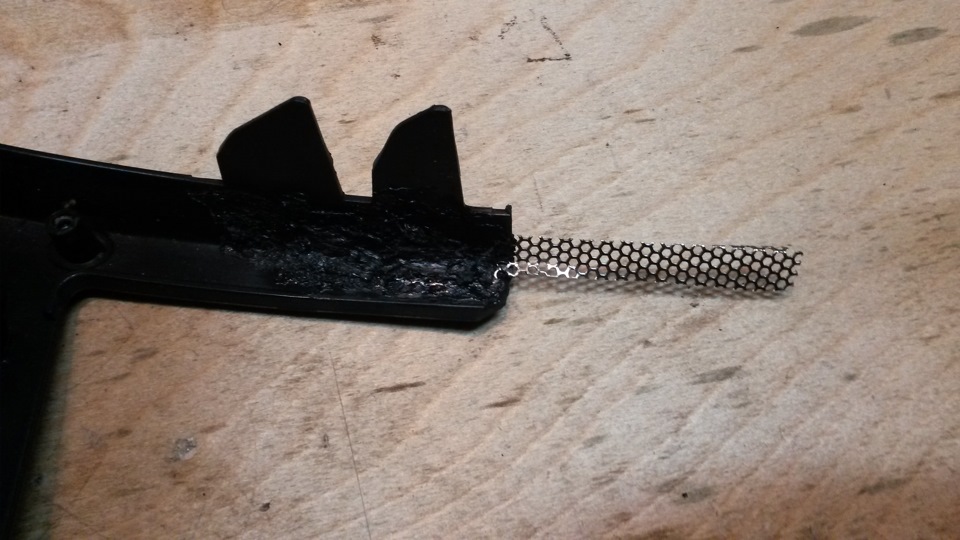

соединял на совесть — впаивал сетку, руками не разорвешь. Теперь сломается вся рамка, но не соединение.
Затем все это шпатлевалось, шкурилось, шпатлевалось, шкурилось, шпатлевалось и шкурилось.
Шпатлевать у меня хорошо получается, а вот чтоб вышкурить — у меня не хватает терпения. Тут на помощь приходит моя любимая жена Катя! (виват Катя!) У нее выдержки и терпения хватает)) Поэтому ответственный процесс был доверен ей.
Справилась она на 95 баллов из 100.
Дальше все это дело грунтовалось в импровизированной покрасочной камере ( участок гаража, заклеенный пленкой, дабы пыль не попадала.)

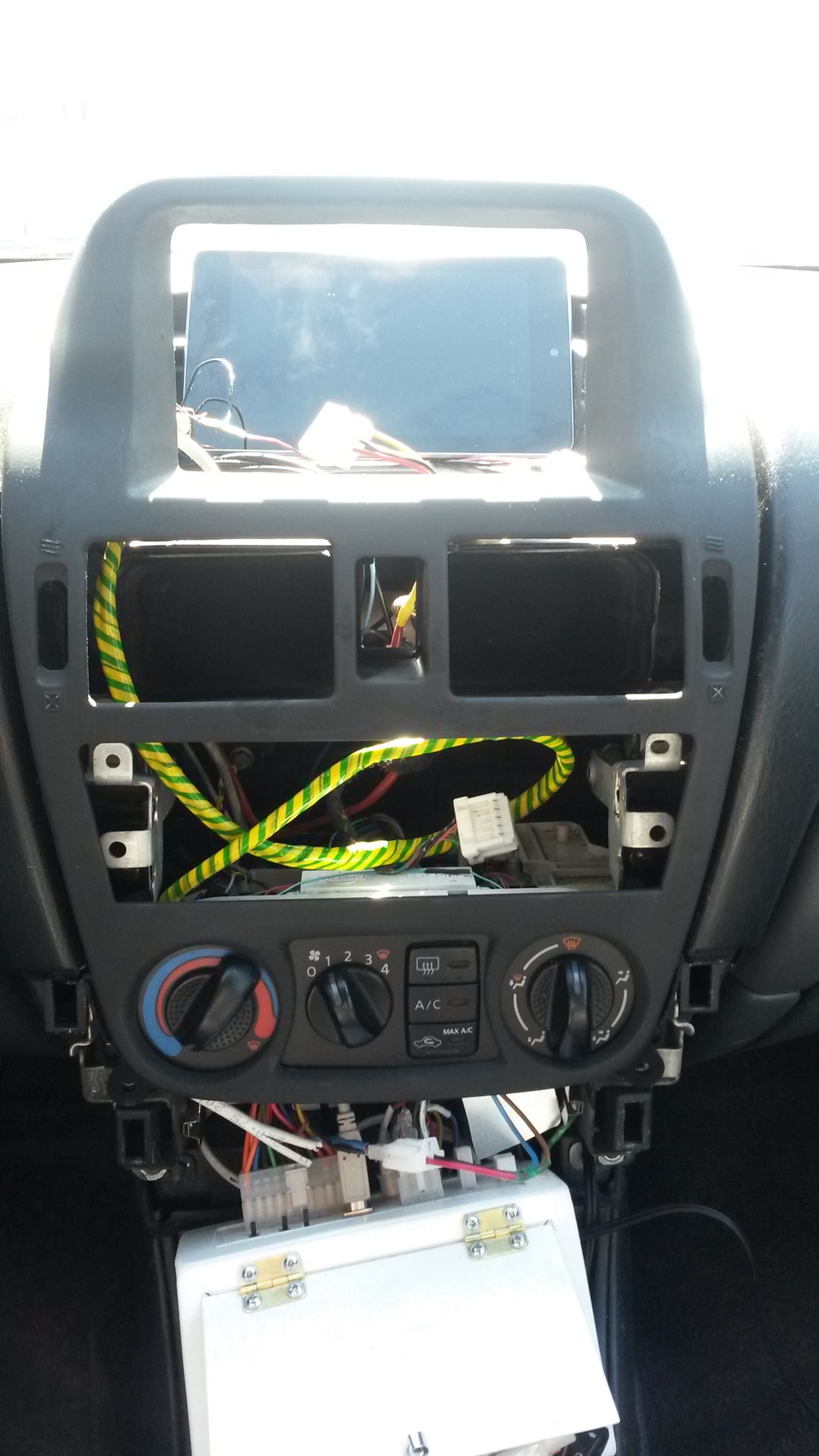

после грунтовки первая примерка.

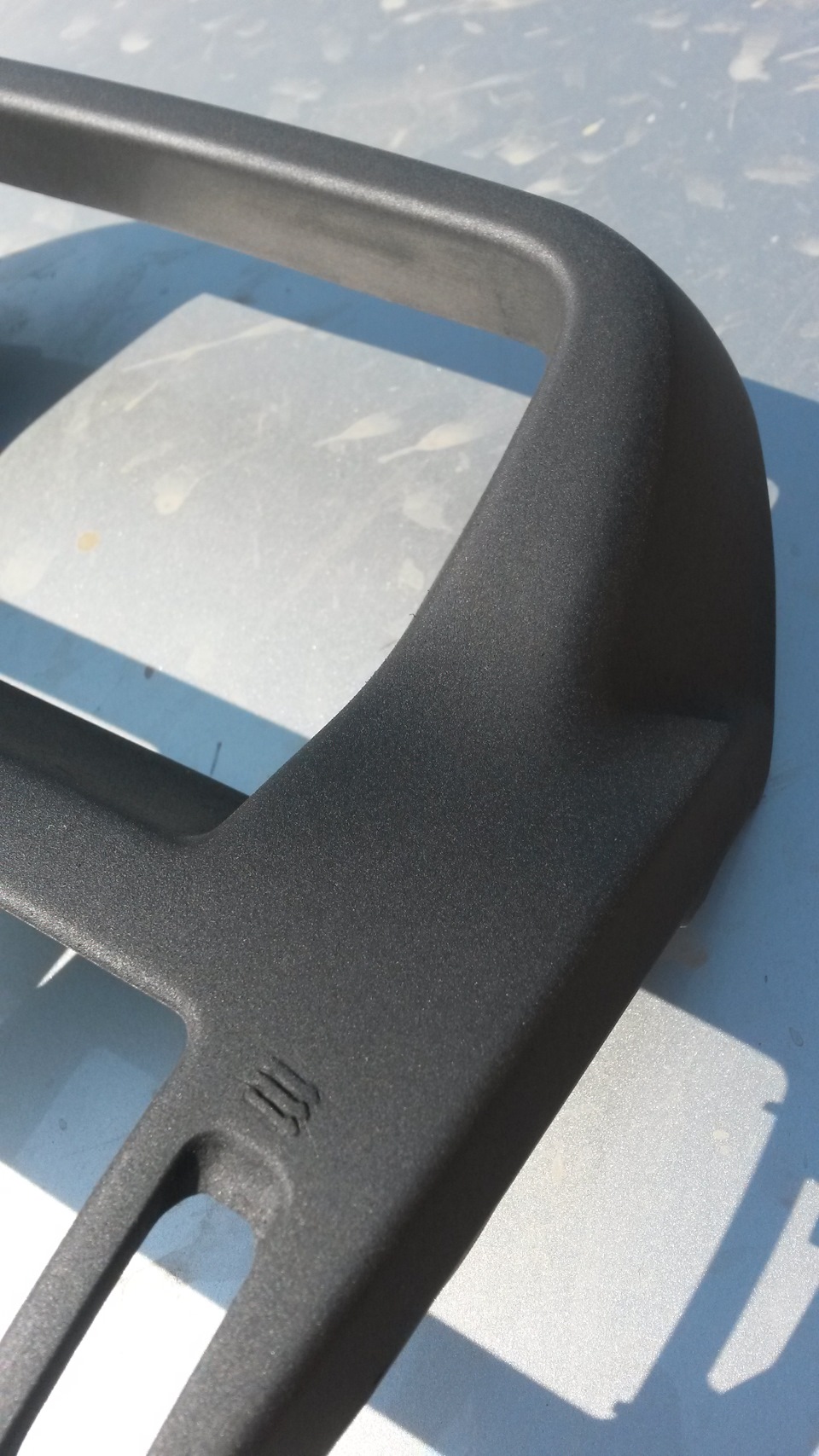

после этого покраска и лакировка матовым лаком.
покраска вышла на 94 балла из 100.

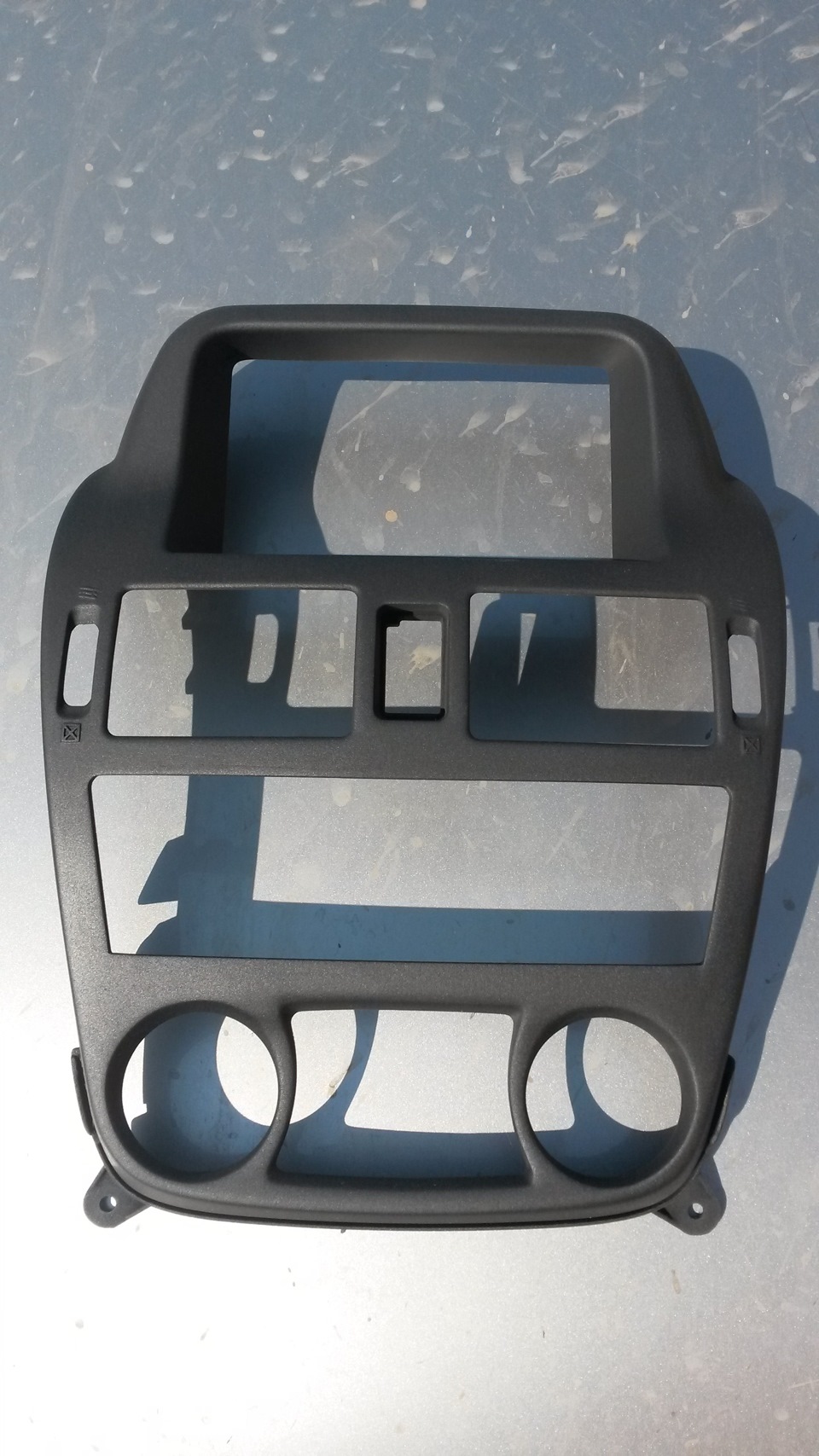

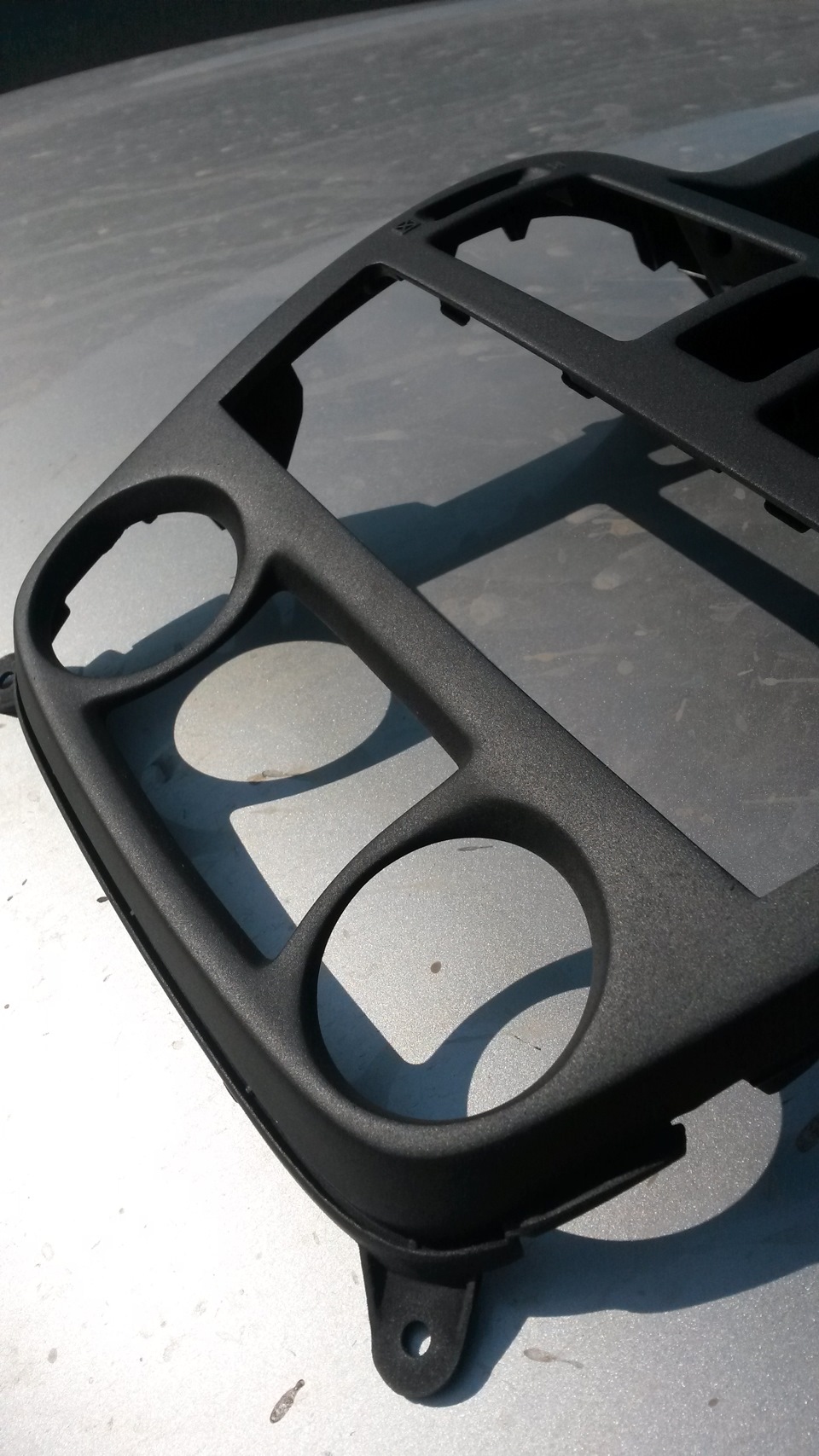

Фото на грязном капоте.
сохло это все долго и упорно, потому что ведется работа над секретным проектом у kamikazZze и я в ней принимаю значительное участие. (на правах рекламы)

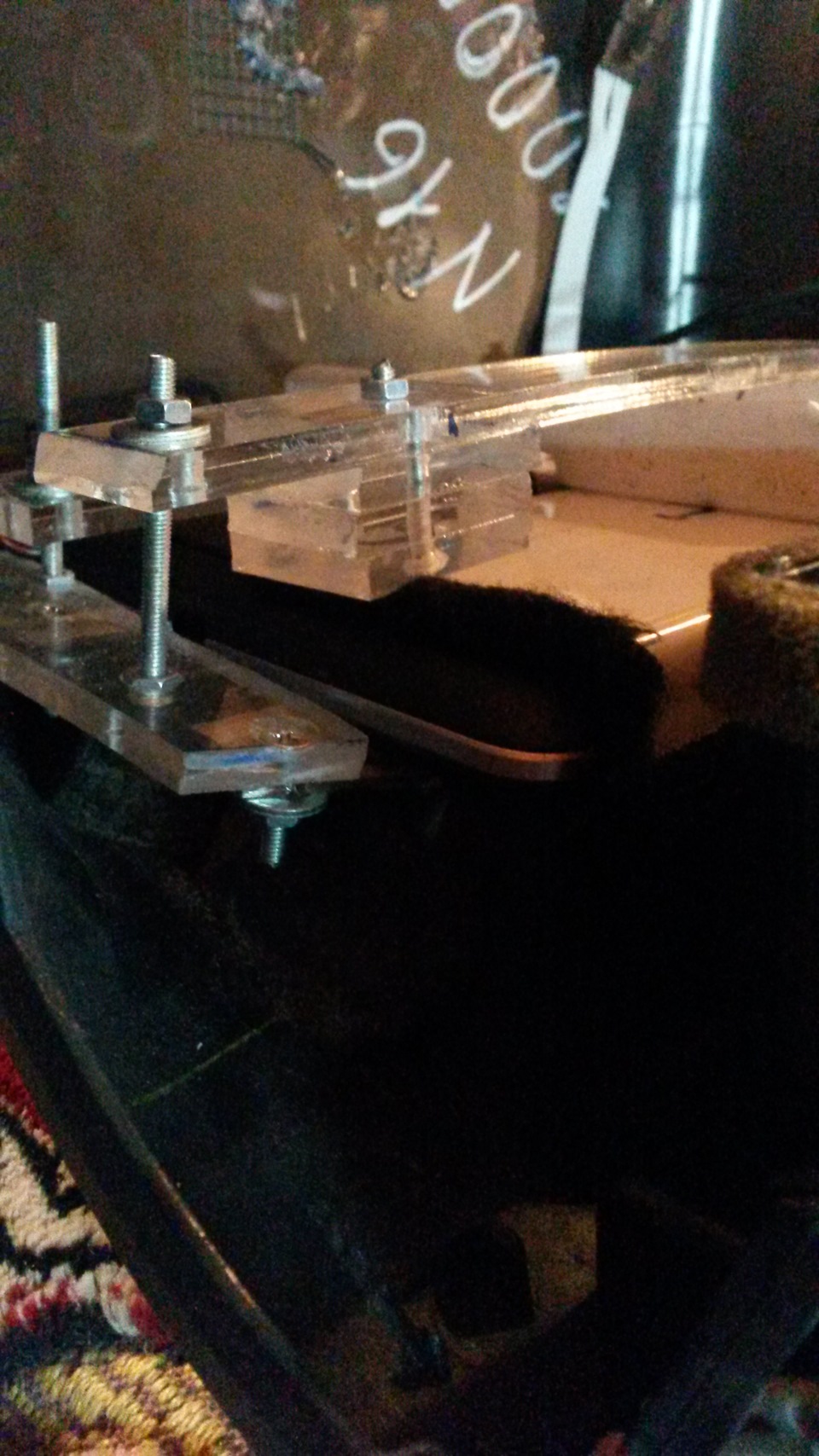

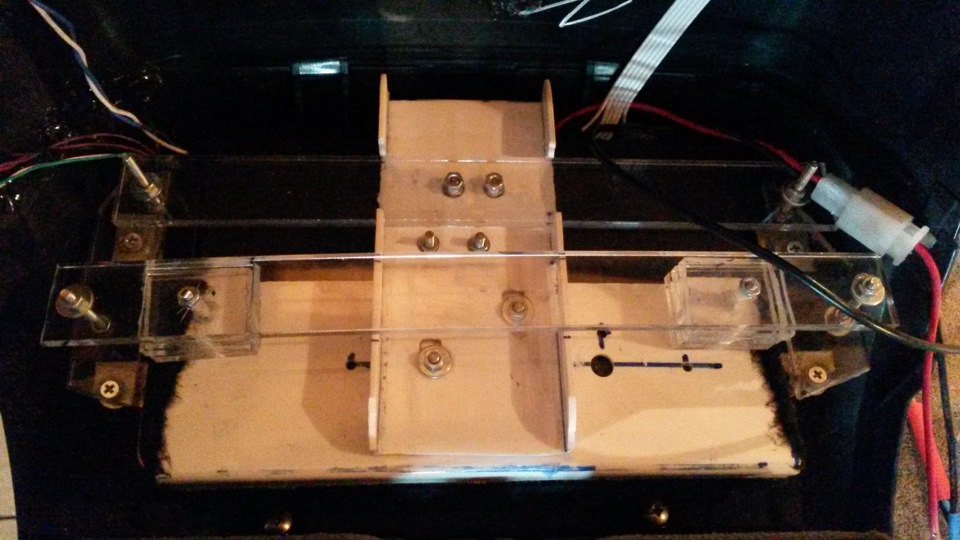

После изготовления рамки была спроектирована и изготовлена система крепления планшета под кодовым названием «Рукожоп» «Система креплений «Рукожоп — даже если ваши руки из жопы — оно держится!»
Сделано было на винтах — для позиционирования планшета в окне рамки. После установки все было склеено дихлорэтаном. Винты оставлены для жесткости.

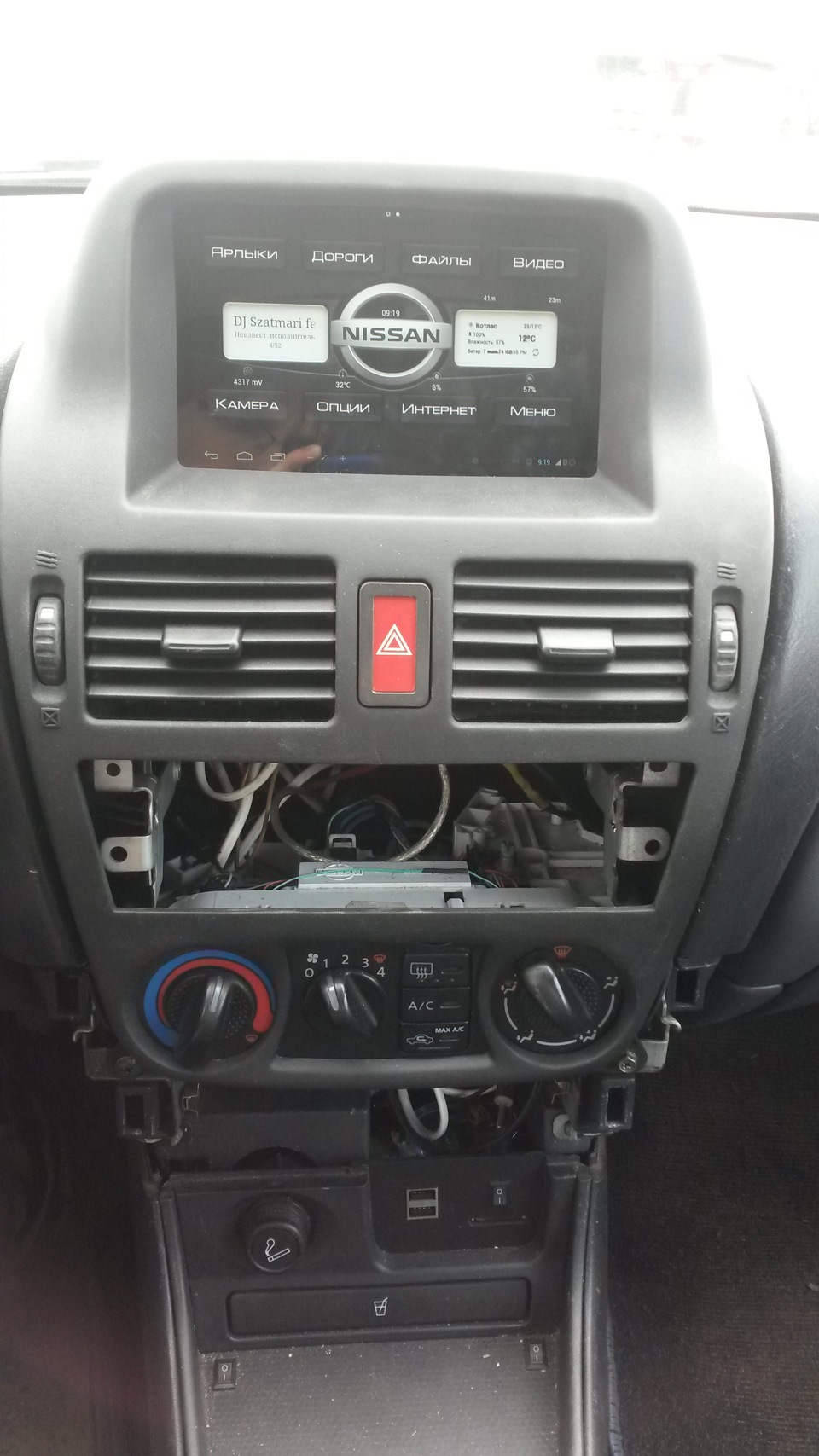

Ну и в итоге получилось здорово!
Более хорошие фото сделаю после изготовления и установки модуля доп. кнопок.
Впечатления: очень понравилось. Выглядит здорово и как родное. Не зря сделал.
Всем удачи и спасибо за потраченные минуты!
Рамка для фиксации планшета своими руками
Не знаю почему, но все мусорные пакеты, совершенно не клеятся к эпоксидной смоле. За год переклеил много разного, использовал при этом разные мусорные пакеты и разных цветов. Но проблем ни разу не было — берите любые из свёртка.
Видов смол на рынке в избытке. Лучше всего использовать смолу для ремонта лодок (например composit-stroy.ru), с временем отверждения от 2-х часов или более. Свою эпоксидною смолу покупал в graphite-pro.ru Производство Германии, пользуюсь два года. У неё есть один важный плюс — не имеет запаха.
Смешивать смолу и отвердитель нужно строго 50 на 50. Бытует мнение, чем больше отвердителя добавить, тем быстрее и лучше застынет смола. Это бред! Количество отвердителя, превышающего 50% никаким образом не повлияет на время готовности и тем более твердости изделия. На скорость отверждения и плотность молекул влияют только два параметра: состав смолы и температура окружающей среды. Чем выше температура, тем быстрее схватится состав и тем плотнее он станет.
Виды смол разнятся. Есть смолы выдерживающие высокие температуры, есть смолы затвердевающие только при высоких температурах. Например, если сделать два одинаковых изделия, но одно оставить застывать при комнатной температуре, а второе поместить в печь на шесть часов при 120 градусах — на выходе получите два разных по характеристикам материала. В домашних условиях невозможно изготовить что то похожее на корпус космического спутника или кокпита F1. Если для изготовления кокпита F1 хотя бы известен температурный режим (три часа при 140 градусах, два часа при 180 градусах, три часа при 140 градусах), то состав смолы вовсе неизвестен. Карбоновые изделия и вовсе запекают при 800-1200 градусах. Поэтому все статьи «карбон своими руками» — херня! Да, можно вылепить бампер. Но он и близко не будет обладать качествами карбонового изделия, а в первой же аварии сложится, как пакет для молока.
Плотно обматываем планшет мусорным пакетом, завязываем сверху узлом. Обклеиваем молярным скотчем, что бы получше подтянуть поверхность со стороны экрана.
Подготовим поверхность, на которой будем клеить. Например стекло с полки. Сверху стелим разрезанный пополам мусорный пакет.
Отрезаем два куска стеклоткани (или углеткани) с отступом по 1-1.5 см с трех сторон по краям, и 3-4 см с одной стороны (для создания кармана). Края ткани можно проклеить полоской малярного скотча в 2-3мм, что бы ткань не расползалась. Смешиваем смолу и отвердитель, грамм 100-150. Размешиваем в течении 5-10 минут.
Кладём первый слой ткани на стекло и промазываем его кисточкой. Смолы много не нужно, это клей, а не лак — не перебарщивайте. Смолы нужно столько, что бы она не растекалась и не выступала сверху над поверхностью ткани. Второй слой ткани кладём крест накрест к волокнам первого и так же промазываем. Кладём поверх подготовленный ранее пакет с планшетом.
Аккуратно натягиваем расстеленный пакет под стеклотканью, вокруг планшета, и завязываем узлом сверху. Снова проклеиваем молярным скотчем, для натяжки краёв пакета. Получается упаковка
Оставляем на 24 часа. По истечении этого времени, снимаем верхний пакет. Под ним обнаруживаем кокон вида
Я переборщил с размером ткани и края получились огромными. Аккуратно обрезаем дремелем по контуру, как указано на фото. Сверху оставляем «кармашек», в который в будет вставляться планшет. По бокам только три борта высотой около 7-8мм. Получится рамка, как на фото ниже
На последнем этапе в рамке нужно вырезать окно по контуру, для экрана планшета. Я оставил по бокам бортик в 5 мм. Но делать это нужно только на последнем этапе!
Идём дальше. Отрезаем еще два куска ткани. Один размером как и первые два (чуть больше размера планшета). Второй шириной 3-4 см и длиной в планшет. Снова кладём пакет на стекло, поверх кладём ткань и мажем эпоксидной смолой. Планшет в пакете вставляем в рамку и кладём её сверху на стеклоткань. Теперь нам нужно усилить нижний край рамки. Верхний усилять не нужно, он укреплён карманом для фиксации планшета. Вырезаем ножом из палочки для суши тонкую спицу. Такие палочки делают из бамбука. Бамбук обладает упругостью и плохо впитывает влагу. Поэтому каркас из него получается идеальный. Спицу кладём сбоку от нижнего края и накрываем сверху небольшим куском стеклоткани (см фото). Сверху промазываем эпоксидной смолой.
Кладём на планшет груз и оставляем на 24 часа (например сувенирный камень из Питерской мостовой и старых жестких дисков). По истечении 24 часов снимаем груз, вытаскиваем планшет. Обрезаем края, вырезаем окно под экран планшета. Можно сделать отверстие для встроенного микрофона в верхнем кармане, как на моём фото.
На этом рамка готова. Её можно вклеить куда вам вздумается. Например, в рамку для установки монитора. Снизу, по бокам вклеить две гайки. А планшет фиксировать какой нибудь планкой, закрепляемой болтиками в гайках. Такой способ крепления позволит извлечь планшет в случае необходимости но не позволит планшету болтаться и выдержит любые тряски и удары. Этим способом в моей машине закреплен уже второй планшет.
Точно так же можно сделать и «обратное» крепление планшета. Не нужно вырезать окно для экрана, а планшет вставлять тыльной стороной. Фиксироваться планшет будет карманом с одной стороны, с другой магнитами приклеенными к тыльной стороне рамки. На планшет необходимо приклеить пару тонких стальных полос 0,2-0,3мм (и покрасить в чёрный цвет). Только сначала найдите расположение датчика холла, что бы магниты не отключали вам изображение. Магниты рекомендую никель-кадмиевые — они маленькие, но фиг оторвёшь. На всяких ебеях их как грязи russian.alibaba.com/g/nickel-cadmium-magnets.html
Так же эти магниты можно найти и в любом жестком диске ПК.
Считаю, что на вопрос «как закрепить» ответил развёрнуто, возвращаться к нему больше не буду. Всем добра, создавайте, экспериментируйте, делитесь опытом 🙂
Планшет в автомобиль вместо магнитолы. Часть 2.
Всех приветствую! Подумал я в бессонную ночь — » в целом то задумка получилась с планшетом ))) «. Проблема была в планшетах купленных в 2011 или 12-ом году. Они свой ресурс выработали к сожалению.
Посему я решил опубликовать простенькую схемку так сказать «начинки» которая интегрирует планшет в машину. Здесь мы рассматриваем планшет Samsung Galaxy Tab 2, но собственно разницы нет.
Снимаем заднюю крышку планшета.
Отсоединяем три разъёма
Откручиваем рамку с АКБ от корпуса планшета. Вставляем разъёмы на место.
Далее у нас задача оттяпать разъем от контроллера и припаять провод чуток длиннее.
Аккумулятор откладываем. Нам нужен только разъём с помощью которого планшет будет получать питание. Остальные провода изолируем.
К разъёму цепляем провод который будет соединен с платой XL4015. Плюс у нас идёт от разъёма где был контроллер. Минус я прицепил к разъёму зарядки.
Комплектующие я покупал на Aliexpress. Получается дёшево и сердито.
Ссылка на плату: aliexpress.ru/item/125817…042311.0.0.264d33edjPBdAe
Можно приобрести плату на которой можно регулировать не только вольтаж но и ампераж:
Выбор большой. Удобно конечно с дисплеем.
Не подключая плату к планшету, соединяем плату с АКБ автомобиля и настраиваем (подкручиваем) отверточкой вольты. На планшет должно приходить 4.2 вольта. После чего можно подключать к планшету.
Далее мы берём провод OTG:
У вас он конечно может быть другим.
Аккуратно снимаем изолирующий колпачек. И разрываем красный провод.
У нас во всей этой конструкции будет подключена камера заднего вида. И если красный провод (он отвечает за заряд планшета) не порвать, то камера заднего вида работать не будет. Но о камере разговор пойдёт ниже.
Соединяем его с планшетом с одной стороны, а с другой с хабом.
Ссылка: aliexpress.ru/item/329152…ff-4566-be0c-d5a3970c89d4
Хаб обязательно должен быть активным (со своим питанием) потому как питаться он будет отдельно от зажигания. Это сделано для того чтобы планшет просыпался в момент включения зажигания.
К зажиганию хаб подключается через вот такую штучку:
На входе 12 вольт, на выходе 5 вольт 3 ампера. Соединил с прикуривателем который включается от зажигания.
Easy Cap. Ссылка: aliexpress.ru/item/329767…67-4954-81e1-a51ef208956b
К хабу мы подключаем так называемую карту захвата (EasyCap). На этой карте мы используем только желтый колокольчик. Остальное нам не нужно. К этому колокольчику мы подключаем камеру. Саму же камеру запитываем от задних ходовых огней. Чтобы при включении заднего хода активировалась камера и давала сигнал на планшет через хаб. При этом на планшете запускается программа которая собственно и выдаёт изображение на планшете.
НО! Есть одна загвоздка. У меня программа не выключается после переключения передачи на паркинг/нейтраль или драйв/первая. В программе где то в установках может есть такая функция, но её не искал.
Ну и магнитола. Я не стал углубляться до усилков и т.д. Мне достаточно магнитолы. Но она должна иметь блютуз. И звук чистый и лишних проводов нет. Сопрягаем планшет и магнитолу. Мне пришлось делать это только один раз. Потом сопряжение проходило автоматом.
К хабу соотвественно можно прицепить флэшку, клавиатуру и т.д.
Это конечно колхоз. Но зато было интересно ))). Плюс ко всему если не рукожоп, то можно добротную штуку сделать. Имея нормальный планшет будет работать как часы.
Ниже список программного обеспечения которое я использовал (есть платное ПО, но поверьте это копейки, оплата единоразовая):
1. Car Launcher — Оболочка для планшета. (меня устроила только она).
( play.google.com/store/app…tolauncher.motorcar&hl=ru ) 150 руб.
3. Яндекс навигатор — ну тут кому что нравится.
4. PC Radio — интернет радио (эту программу можно поискать на просторах интернета и поиметь PRO версию).
