Перенос рычага кпп в нивах
Время блин 5 утра, завтра понедельник, а я не могу заснуть, в голову лезут всякие вселенские мысли. Ну думаю если уж мозги не выключаются, то хоть подумать о чём-нибудь земном.
Например как запилить перенос рычага кпп. Тем более что у меня все уже давно лежит (валяется и уже несколько лет!).
Ну так вот, рецепт переноса известный — все давно уже придумано.
Вот только не нравится мне, что почти во всех вариантах, хоть к рычагу уже и не надо тянуться, отрывая спину от сидушки, рычаг оказывается у пассажира, а не водителя. Сильно смещать весь механизм не желательно, т.к. получится работа на излом. В идеале должна быть прямая. В вот как сместить к водителю, ну или хотя бы к центру?
Хочу заметить что в основе всем известного комплекта переноса за 12 тыс, лежит дорогущая кулиса от калины. В моем варианте, будет имеющаяся от 2108.
Сначала мысли ушли в сторону сложных шарниров.

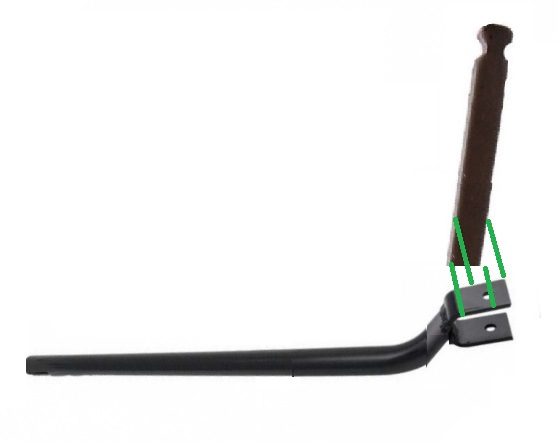

Но ларчик открывался просто, ничего мудрить не надо, нужно тупо обрезать рычаг и приварить его к шарниру со смещением влево, к водителю. Как бы кронштейн с выносом, жесткий кронштейн.

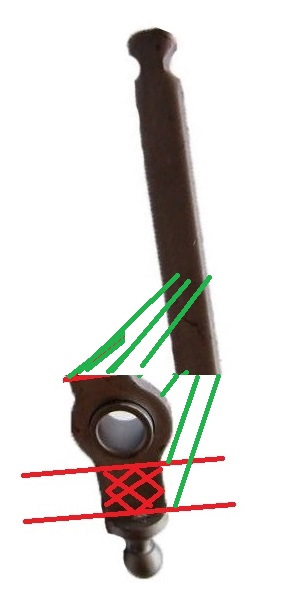

Вот так. Красным отмечен момент, что место крепление тяги к рычагу нужно будет сделать ниже, т.к. в варианте за 12 тыс, он почти у самого пола. и есть видео переключения.
Зеленым изображен перенос смещение рычага к водителю.
Кстати можно наверное не морочиться с привариванием смещения к рычагу- палке. А привариться к самой тяге. Мне кажется это не имеет значения. Хотя могу ошибаться, надо еще подумать над этим.

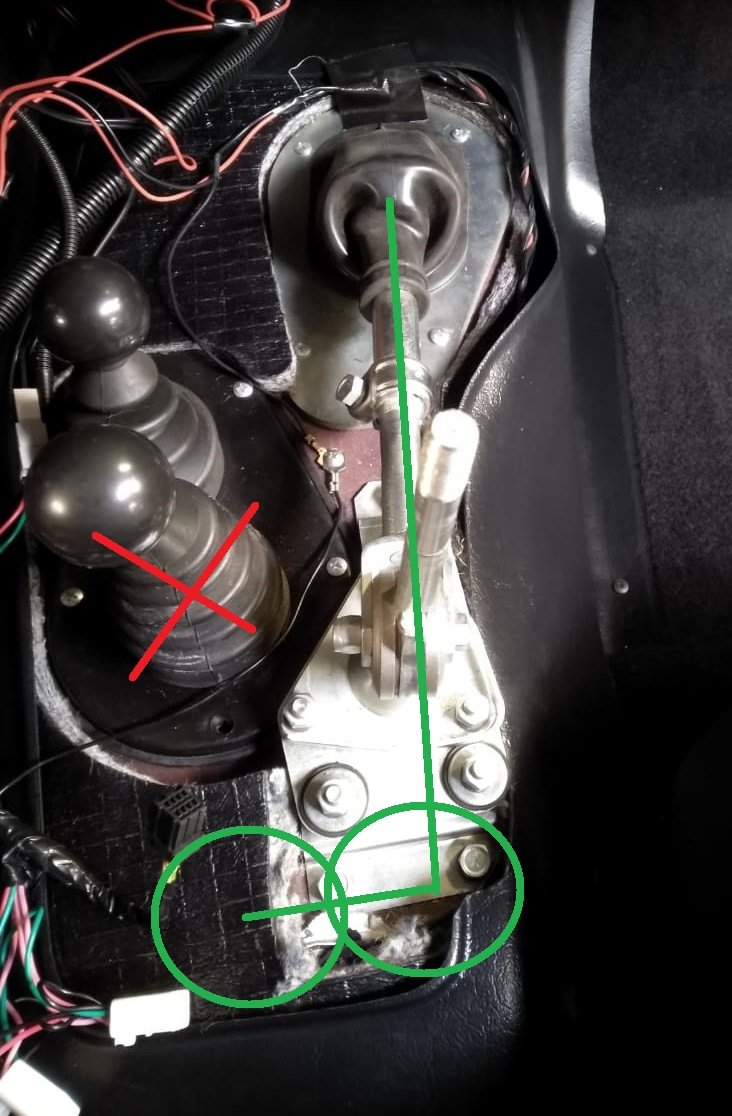

Думаю что хороший вариант будет посередине тоннеля, так почти на всех машинах. В моем варианте, ручка уходит за рычаг понижайки, хотя у многих они на одном уровне почти. Также посмотрел на зубилках, у них рычаг как раз напротив края сидушки. Но мне с моим ростом 183, удобнее рычаг кпп, за рычагом понижайки. При этом рычаг думаю делать прямым, не под углом как на 2108. Ну так вот, в идеале, рычаг понижайки купируется скелетиком от Шнивы, т.е. меняем два рычага на один, ну или лакшери вариант — ставим ЭПРК.
Ну а дальше придумать кожух чтобы закрыть все это. Думаю использовать тряпочную кулису с основанием от 2115. Она квадратная по форме, кмк то что нужно. У приоры тоже квадратное основание, но оно больше, мне кажется будет уже не то, сильно крупно.
Перенос кулисы и ручки КПП.
Всем привет! Всем известна проблема, неудобство переключения коробки передач. А именно иногда 3 и 5 скорости. Ну я говорю за себя и за ту часть людей которые водят ниву откинувшись на спинку сиденья. Поэтому было решено переносить ручку кпп. Для это нам понадобится механизм выбора передач от шевроле нивы, а также кулиса от 08 в сборе. Ну и немного доработок. Схема простая: разбираем центральную часть консоли (бороды) кто ее как называет, и снимаем родной механизм выбора передач, ставим новый от шеви, при этом не забываем поставить новую прокладку и смазать обильно под пыльником. Затем пилим ножку опорную кулисы от 08 так что бы она поместилась на центральной части консоли и прикидываем где она будет стоять.
Размечаем место крепления, заранее убедившийся что сможете вставить болт снизу в отверстия, не снимая кпп, через отверстие где выходят рычаги раздатки.
У меня получилось закрепить на 2 болта. Сначала я просверлил отверстия. вставил снизу болт, затянул гайкой, а затем ставил опору. Так как при ее съеме болты не упадут вниз и не придется все заново разбирать. Затем для соединения механизма и самого рычага я использовал трубку подходящего диаметра для того что бы она вошла в трубку механизма от шеви и в часть кулисы от 08. Разметив нужную длину, отрезал и просверлил отверстия для крепкой фиксации болтами м 8.
Выровняв трубку и ручку просверлил отверстия в трубке от ручки кпп 08 и закрепил все болтами.
Так вот все получилось в итоге.
Результат такой- ходы немого стали короче, переключения четкие, не нужно тянутся при переключении передач, удобное и близкое расположение ручки кпп.
Из минусов- нужно будет придумывать новую бороду и закрепить на 3 болт крепление опоры, и немного увеличить ходы.
А так результатом доволен, очень удобно. Покатался месяц, вроде привык ко всему. Дальше посмотрим как будет. Всем спасибо. Если будут вопросы задавайте, ответим. Удачи на дорогах.
Перенос ручки КПП готовый комплект
Думаю для многих уже не секрет, что есть в продаже комплекты готовые по переносу ручки КПП в человеческое место. Не будем тут обсуждать людей с длинными руками кому и штатный рычаг удобно. Не будем обсуждать цену дорого или нет. И не будем обсуждать что кто-то может сделать сам, а кто-то не может.
Цель данной темы, обсудить сам дизайн пластика кожуха. Много встречал отзывов что дизайн облицовки и её функционал является сильным фактором против покупки. Многие кто может перенести рычаг сам, сталкивается с проблемой облицовки. В этом наборе она есть.
Их комментариев лично я для себя сделал выводы (и я в том числе отношусь к ним), что нет пепельницы и нет подстаканника полноценного. Типа есть только непонятный многим кружок.
Собственно цель темы обсудить дизайн и функционал облицовки. Написать кому-что не нравится, и что уведить бы хотелось. Данную тему я скину производителю, возможно, они прислушаются и в будущем мы увидим более функциональную облицовку.
Лада 4×4 3D 2011, двигатель бензиновый 1.7 л., 83 л. с., полный привод, механическая коробка передач — другое
Машины в продаже
Комментарии 41
механизм от шеви нивы ставишь и васякот. У меня один рычаг. Вборт журнале было.
Нормально. Где приобрели?
Я не приобретал. Я просто общаюсь с производителем, они сейчас готовят изменения. Возможно на будущее учтут пожелания людей. Ну я так думал, дискуссия в комментариях вышла слабой, особого интереса у людей к этому видимо нет. Комплекты такие есть на авито и здесь в барахолке.
Я в процессе приобретения на авто Отца.
Хочу приобрести вот здесь timeturbo.ru
Нормально. Где приобрели?
Жаль что лет 15 назад такое не выпустили, я про накладку
Дизайн прикуривателя того и гляди выстрелет в РКПП)))
Чисто про дизайн.
Моя личная точка зрения — полнейший отстой на вид! Эргономика еще отстойнее!
Мое личное видение этого изделия:
1. Вместо прикуривателя должно быть ровное и максимально глубокое корыто, в идеале со шторкой как на человеческих машинах.
2. Вместо кнопок обогрева сидений должны быть розетка, USB, aux. Соответствующий девайс лежит по п.1.
3. Блок стекол и зеркал давно пора перенести на двери, все грановско-приоровское легко туда помещается, проверено многими.
4. На освободившеееся место вделать кнопки обогрева сидений на 2 положения с фиксацией, там есть подштамповки. Можно добавить управление всякой фигней типа люстры и лебедки.
5. Площадка за рычагами в заде должна быть ровной и достаточной по высоте, чтобы в торец пластику установить родные прикуриватель и пепельницу.
Про подстаканники. В моих машинах эта фигня очень давно под запретом. Пусть пассажиры свое горячее или холодное выливают себе в промежность. Только так отучаю их от срача в машине:-)
На вид пластик дешманский
И все же для переноса рычага на российской машине цена конь.
Ну сейчас дешёвого и бесплатного ничего не бывает, к сожалению. Эпоху социализма развалили в 1991ом, теперь капитализм, невидимая рука рынка и пр такое)))
И все же для переноса рычага на российской машине цена конь.
Кулиса НиваШива 4 рубля. Тут и тонель, и кулиса, и сам механизм, и рычаг. Ценник обоснованный
Я не за цену в магазине, а вообще. Какие технологии используются при изготовлении, что за них такая цена? Ах да никаких платишь просто за чермет и пластик…
И на самогон с АЗС я б тоже сказал, что ценник не обоснованный. Страна терпил, нужно на лисипеды пересаживаться всей страной, может тогда ценник в норму придёт)))
В посте так и не увидел ни стоимость, ни продавца. Где купить и за сколько не понятно.
Так цель данного поста ни о продавцах и стоимости, об этом изначально написано. Цель поста указана вполне конкретно, так зачем этот комментарий?
PS А всё вам нужно, гуглится менее чем за 1 минуту. Даже больше скажу, если бы вместо своего комментария в гугл вбили запрос, уже были бы результаты, где купить и сколько стоит.
В посте так и не увидел ни стоимость, ни продавца. Где купить и за сколько не понятно.
Перенос ручки КПП Нива
Перенос ручки КПП Нива
Готовый установочный комплект
Лада 4×4 3D 1992, двигатель дизельный 1.9 л., 100 л. с., полный привод, механическая коробка передач — тюнинг
Машины в продаже
Комментарии 78
Как качество пластика накладки?были какие трудности по установке?
хорошее, без проблем встаёт
Трям, Эдик. бампера от СуперАвто ставить будешь? сегодня должны с СуперАвто брашурку скинуть :)))
Не, раптором залил и всё, они старого образца, толстенные.
Машину бате в деревню, этих достаточно.
Там нет жесткого крепления. Кулиса гасит вибрацию, и монтаж осуществляется через втулки.
Передам вашу мысль производителям.
Я знаю как устроена кулиса на шниве, тут принцип тот же.
Глядя на ваши поделки, вы прям инженер от бога)
И да, поездил, очень нравится) Эта кулиса пойдёт на сборочную линию автомобилей Супер-авто.
Интересно отдельно пластиковую панель такую высокую реально найти в продаже? Все остальное можно найти на разборе за пару рублей…
Да, люди матрицу заказали, денег вкрячили и за сто рублей подарят.
Готовый, фабричный вариант ни когда три копейки стоить не будет.
Как говорится, тут два путя (с) либо в магазин, либо на помойку/разборку
Ты считаешь, что они такой суммой копеечную матрицу отбивают?)))))
Ок, сможешь мне за копейки матрицу сделать? Я закажу, минимум 5 деталей.
Я этим не занимаюсь, а для тех кто занимается слепить матрицу для такой мизерной детали ничего не стоит. Нашел чем оправдывать 18к…
я знаю сколько матрица стоит)
матрица из алюминия под вакуумное формование на съем деталей около 1300шт таких размеров обойдется 150-200кр. Добавим стоимость изготовления (свою работу самоделкины привыкли не считать, а зря), пошив чехлов, штампов на вырубку и формование кронштейнов, сертификацию и ву а ля, ценник улетает в плюс бесконечность.
Ну с таким ценником массовое производства им не грозит. Лучше б отдельно панель продавали за 2к, а дальше народ сам соберет из шнивовких запчастей.
Быстрей отбили бы затраты.
я знаю сколько матрица стоит)
Почему и так много звучит слово матрица?))
Ок, сможешь мне за копейки матрицу сделать? Я закажу, минимум 5 деталей.
2000 стоит подобная панель от aps. Можно найти за 1500. Остальные 16,5к это цена за что?
Комплект переноса рычага КПП supera на Лада Нива 4х4
Вчера установил комплект переноса рычага КПП «Supera» Комплект добротный, инструкция полная. Установка простая.Жаль, что панель пола плюшевая. Всё стало удобно, переключения чёткие, но немного шумные. Это доработаю.
Лада 4×4 3D 2015, двигатель бензиновый 1.7 л., 83 л. с., полный привод, механическая коробка передач — тюнинг
Машины в продаже
Комментарии 14
что доработаешь? у меня выбор передач очень плохой
Я имел ввиду шумное переключение. Изолирую тоннель пола. Посмотри соединение тяги от ручки КПП и тяги к выбору передач, там стоит соединительный хомут. Я его поставил строго по набитым на тяге рискам.Переключения короткие и чёткие.
передачи туго входят
По шаблону отверстия правильно выставил? Если есть смещение ручки влево или вправо, то может и туго переключаться. А движение рычага в нейтрали легко ходит?
Шаблон в идеале, в нейтрали влево вправо легко, а вот воткнуть передачу-тяжело
Шайбы крепления кронштейна ручки правильно поставил?
