Пескоструйная машина своими руками
Пескоструйный аппарат своими руками или колхоз дело добровольное
По причине того что частенько, что-то ковыряю, делаю, возникает проблема чистки различных деталей.
Чистка естественно механическая (железная щетка, отвертки, наждачка, болгарка с разными насадками) и хим. средствами (бензин, различные смывки и растворители).
Короче запарило, а особенно труднодоступные места где надо почистить. Решил покурить тему пескоструя. Нашел много ссылок и статей про пескоструй,
Кому интересны возможности пескоструя смотрим ролики:
Вот ссылки на то как сделать аппарат, думаю что начинающим пригодятся.
Схема пескоструя, взял из инэта
На местной автопомойке, что расположена у меня в гаражах на соседней линии увидел, что кто-то выкинул баллон из под ГБО. Взял, проверил наличие газа — его не оказалось, видать давно баллон у кого-то в гараже валялся. Но всё-же соблюдая осторожность взял сверло, шуроповерт и на низких оборотах с маслицем (что бы искры не было) просверлил отверстие. Газа не оказалось.
Далее купил всякие водопроводные сгоны, тройники, ниппели и еще хз чего ещё. Для пробы взял водопроводный шланг (лежал мертвым грузом в гараже). За день приварил и прикрутил все к баллону.
Изготовил крышку из переходника с одного диаметра на другой.
Пескоструйный аппарат своими руками
Итак, из названия понятно, что от ржавчины му сегодня будем избавляться с помощью песка. Но что бы это сделать, придется немного поработать руками. В целом информации в интернете по постройке очень много, но я создам статью тут, ибо вроде бы такой темы еще не было.
Получилось у меня как бы 2 варианта
Это первый. Его не вытягивал мой компрессор, под такие вещи надо бы помощнее. Поэтому…
Был и второй вариант
Этот поменьше, примерно на пол ведра песка.
Ну и начинам творить. Как видно по фото, снизу к выходному отверстию огнетушителя приварен стальной боченок, на который накручен обычный сантехнический тройник
Зеленый поливочный шланг — это уже подача воздуха с песком к соплу. Шланг должен быть толстым. По простому газовому шлангу смесь не идет.
И второй шланг — это просто подводящий воздух. Так же установлен кран, регулирующий подачу песка, ибо если сделать безконтрольную подачу, то сопло тут же забьется либо просто песка будет очень много, упадет давление воздуха и толку так же не будет
В верхней (если брать стороны огнетушителя, то нижней)) части просверлена дырка, диаметром около 20мм. Никогда не думал что огнетушители такие толстые. Толщина днища около 1 — 1.5 см. Так же приварена муфта из черного металла(ну это понятно, другой просто не привартся) и на нее накручен тройник. С одной стороны(на рисунке справа) вкручен штуцер, для подачи воздуха к соплу. С другой система нипель))))В боченок вварен фитинг, для возможность подключения быстросъемного подключения, через муфту соединено с краном, для возможности перекрытия подачи воздуха к установке, что бы можно было досыпать песка ну или еще для каких целей. А сверху вкручена обычная сантехническа заглушка, через нее насыпаем песок.
P.S. была проблема с пропуском воздуха, сегодня я ее решил. Нашел большую шайбу, проделал отверстие по диаметру равное диаметру резьбовой части пробки и с натягом одел ее ан пробку. ФОток нет. Останется только прокладочку по размеру вырезать, хотя и без прокладки уже стало гораздо лучше. ну по основным местам понятно, теперь по соплу
Нам понядобятся
1. Кран
2. Зажимная гайка
3. Изолента))
4. Старая свеча зажигания
Поехали. Обрезам керамический изолятор свечи. Я резал обычной болгаркой. До воняет, да пыльно. Но и работа наша отсутствием этих помех не страдает.

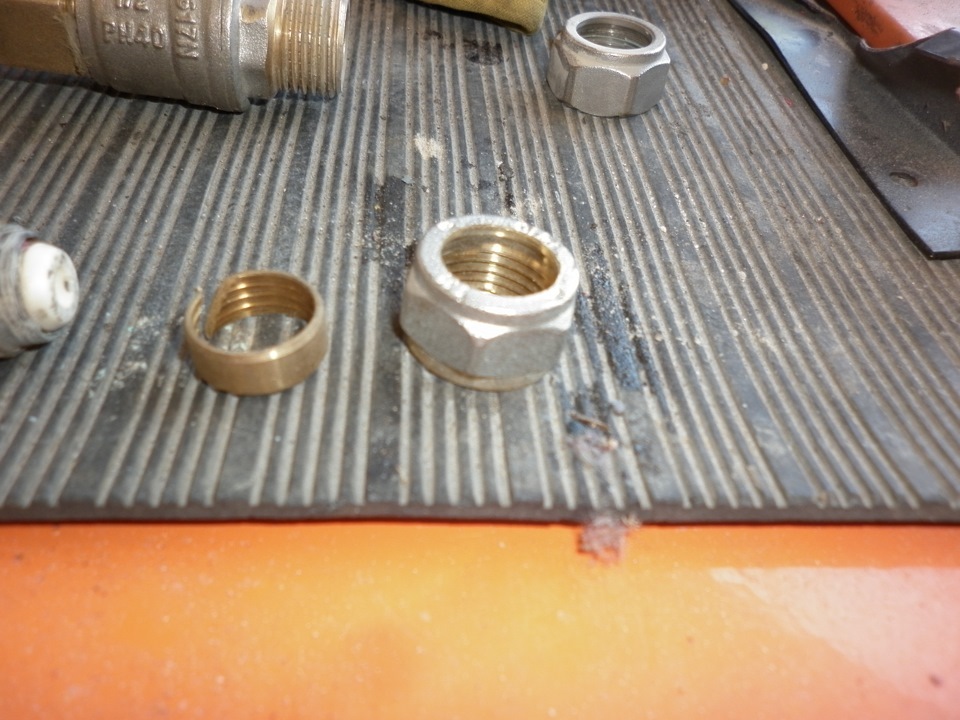

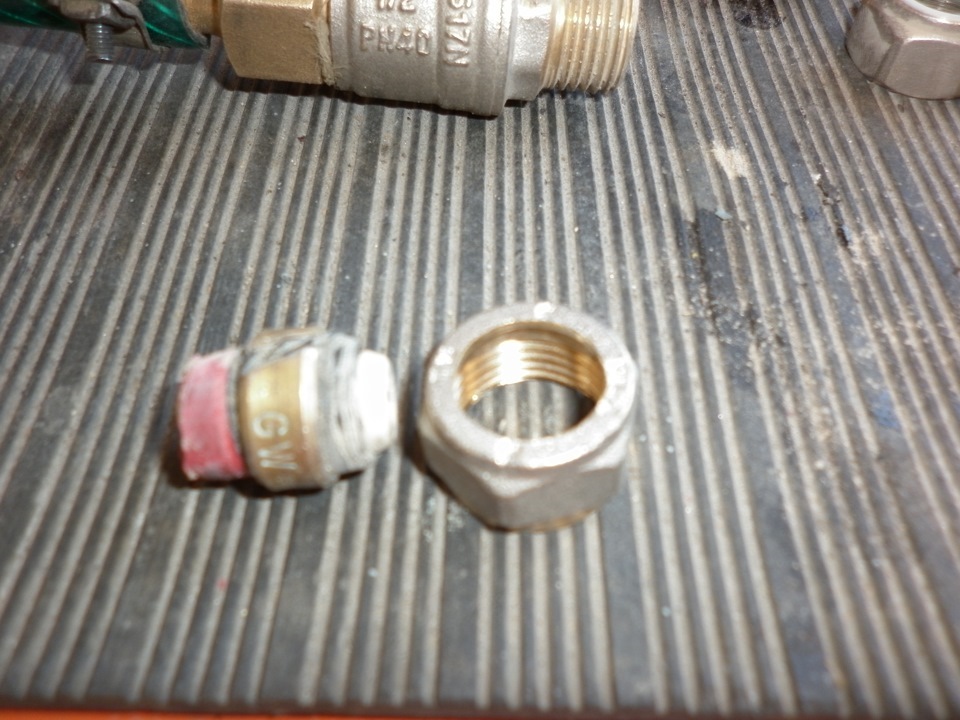

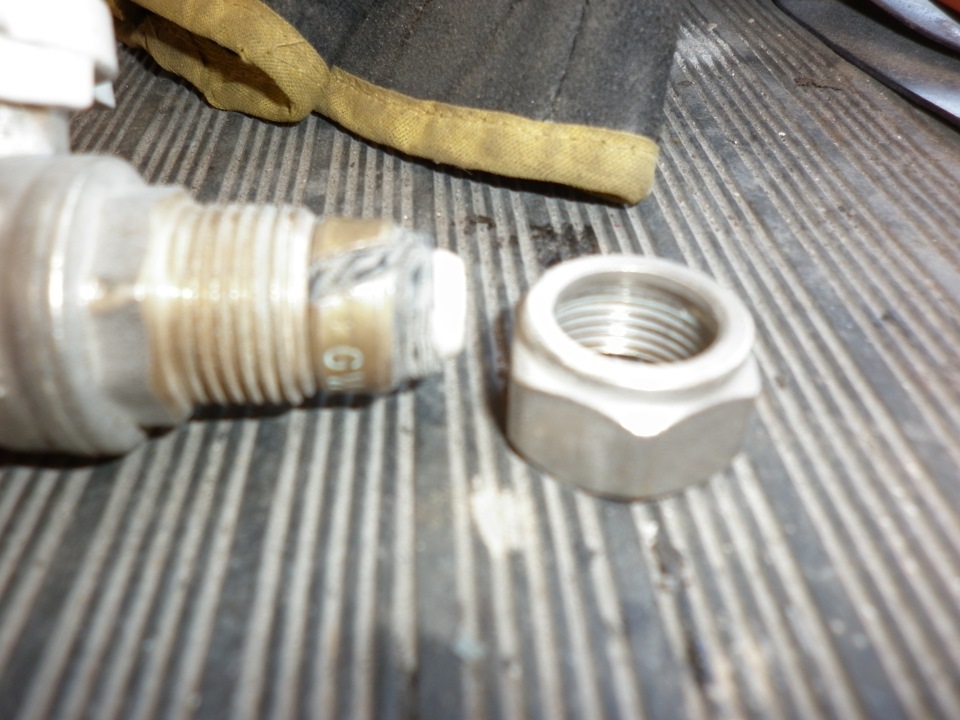

Берем зажимную гайку
На изолятор свечки наматываем изоленту, до того момента, пока кольцо от гайки не бут плотно налезать на нашу конструкцию, затем надеваем само кольцо

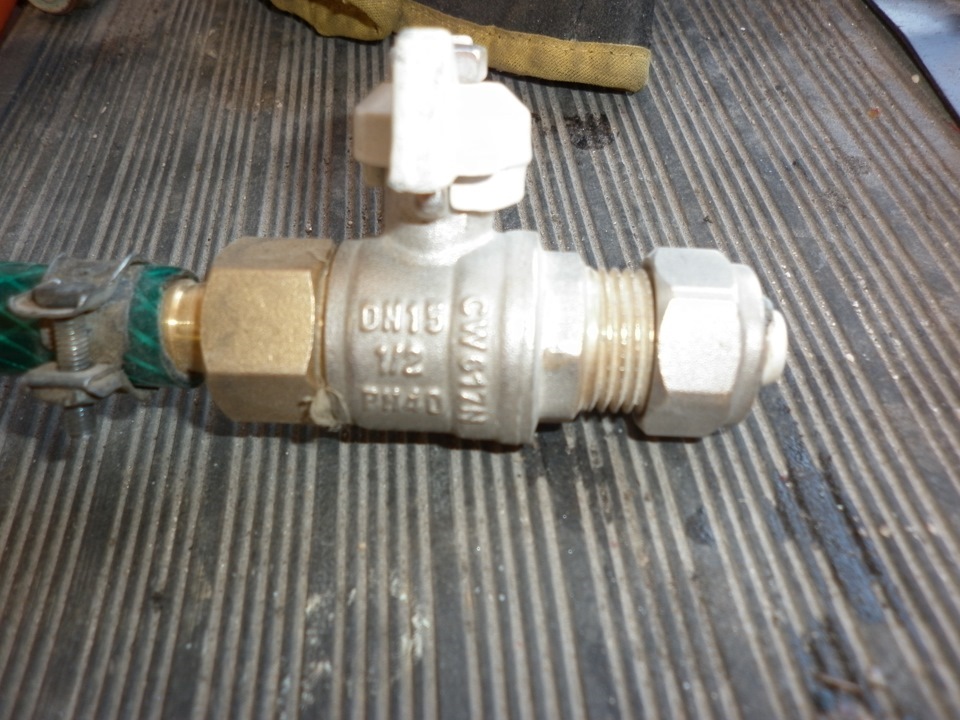

Дальше вставляем наше теперь уже сопло в шаровый кран
И зажимаем гайкой. на штуцер одеваем шланг подачи песко-воздушной смеси и …можем приступать к работе

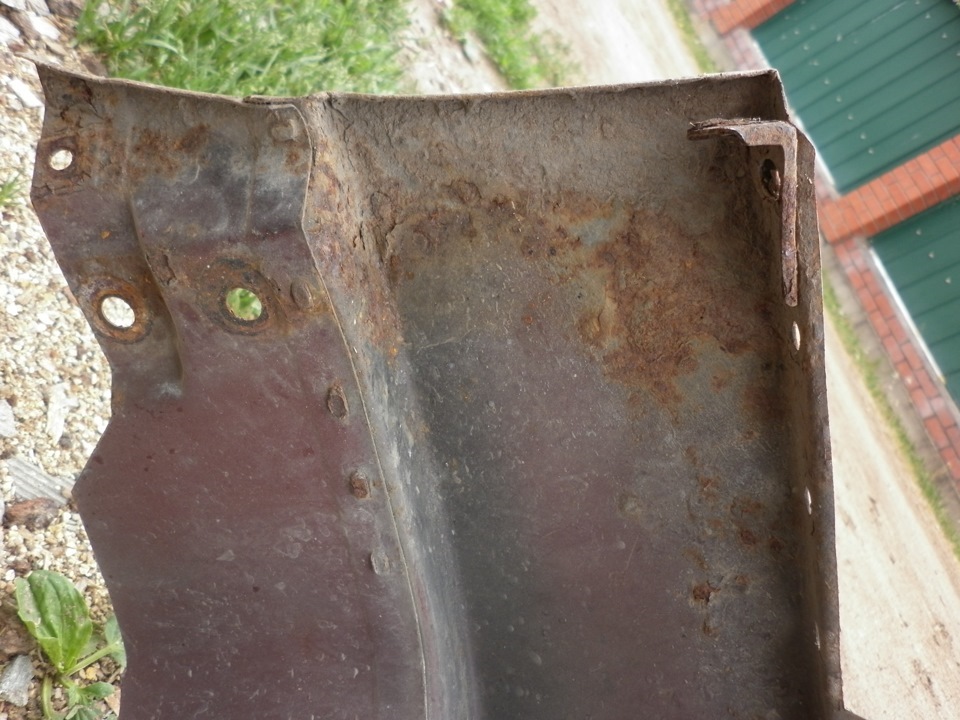

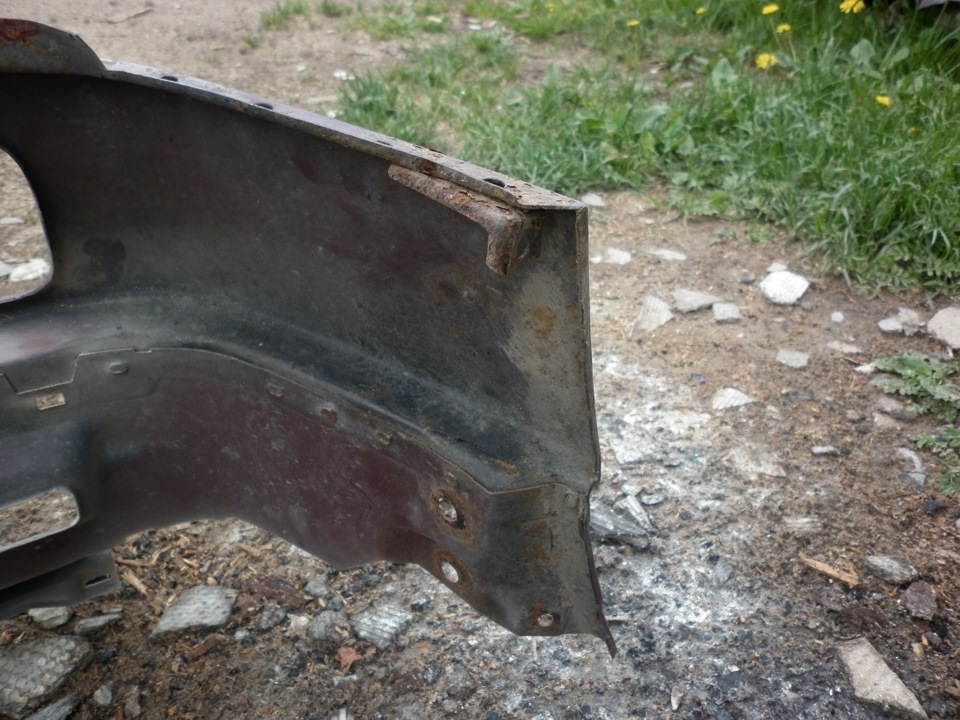

Первый опыт — фартук от старенькой БМВ. До

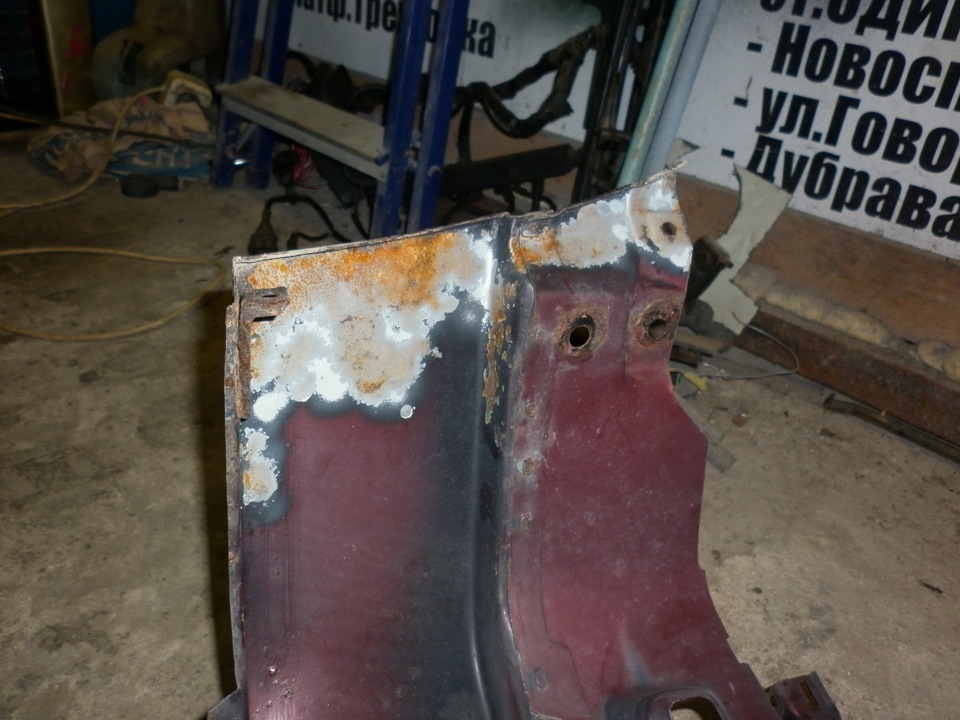

После. Ржавчина полезла во первых из-за контакта с водой ну и из-за того что не дочищено

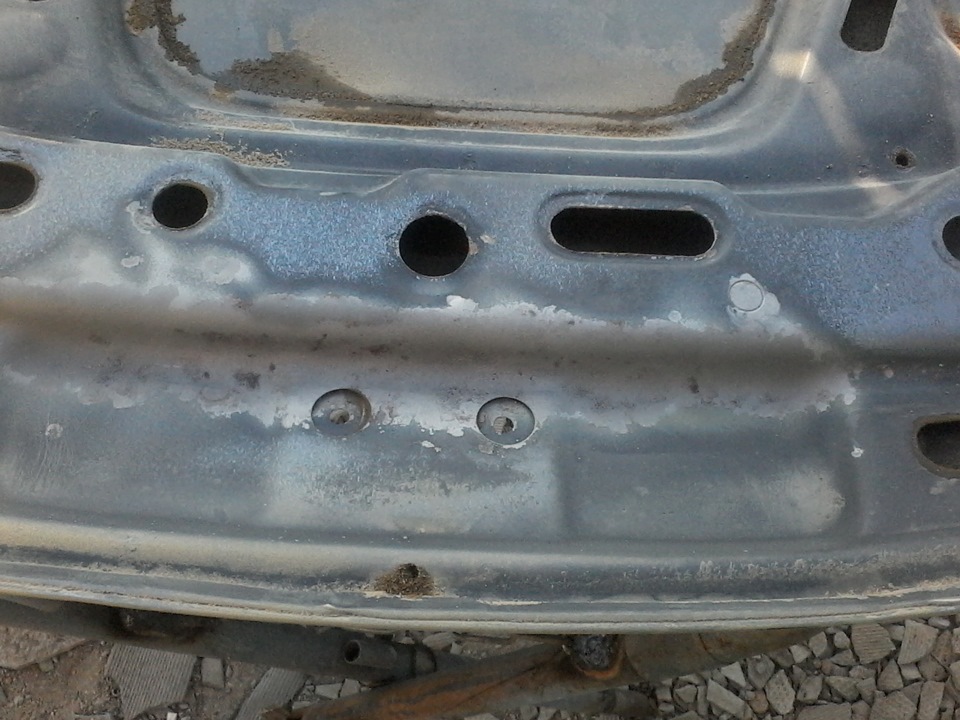

Потом был капот. Под клювом было много ржы. К сожалению фото ДО нет, только после. Но ржавчины слой был такой, что щеткой его бы пришлось целый день шкрябыть

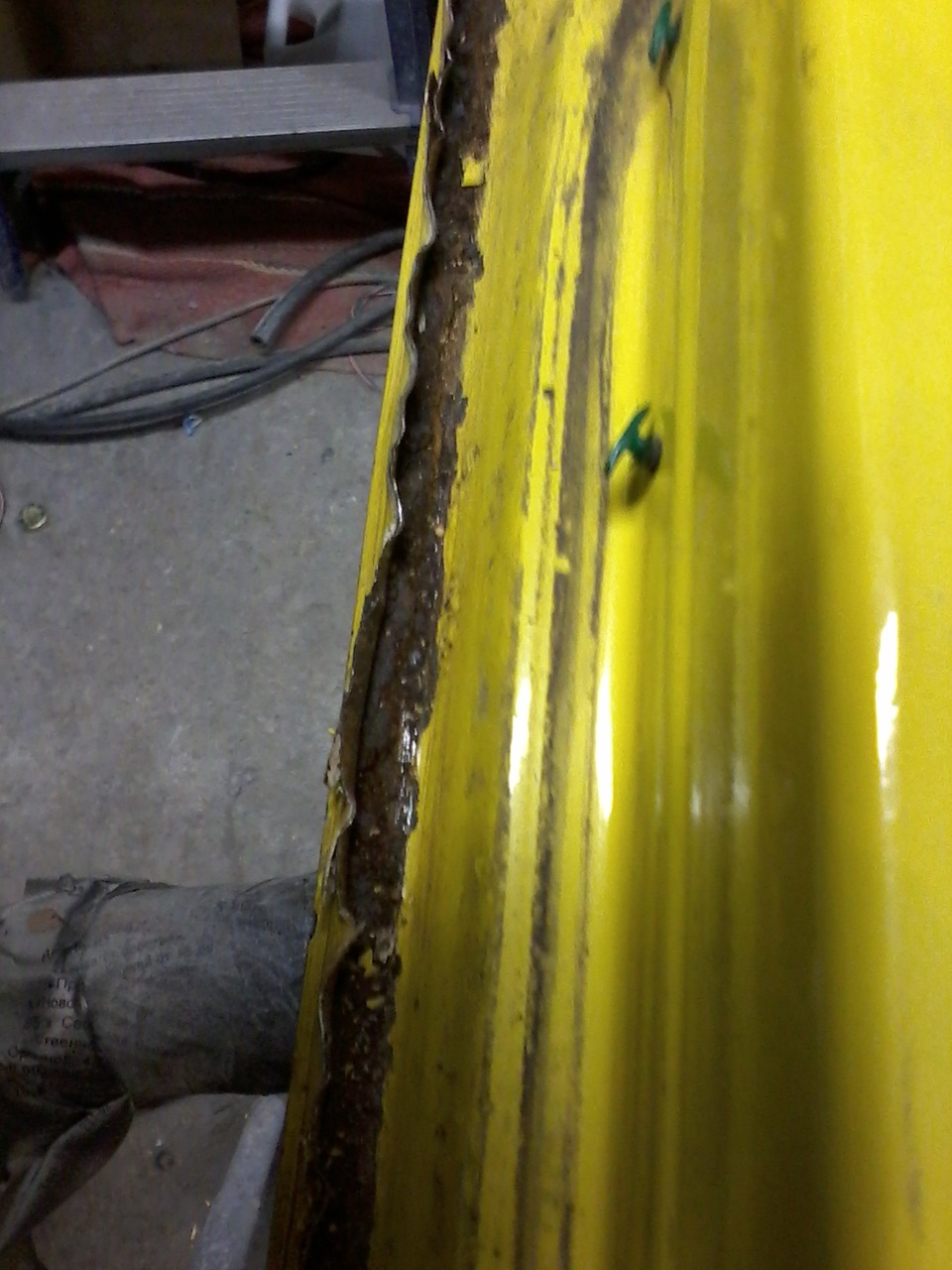

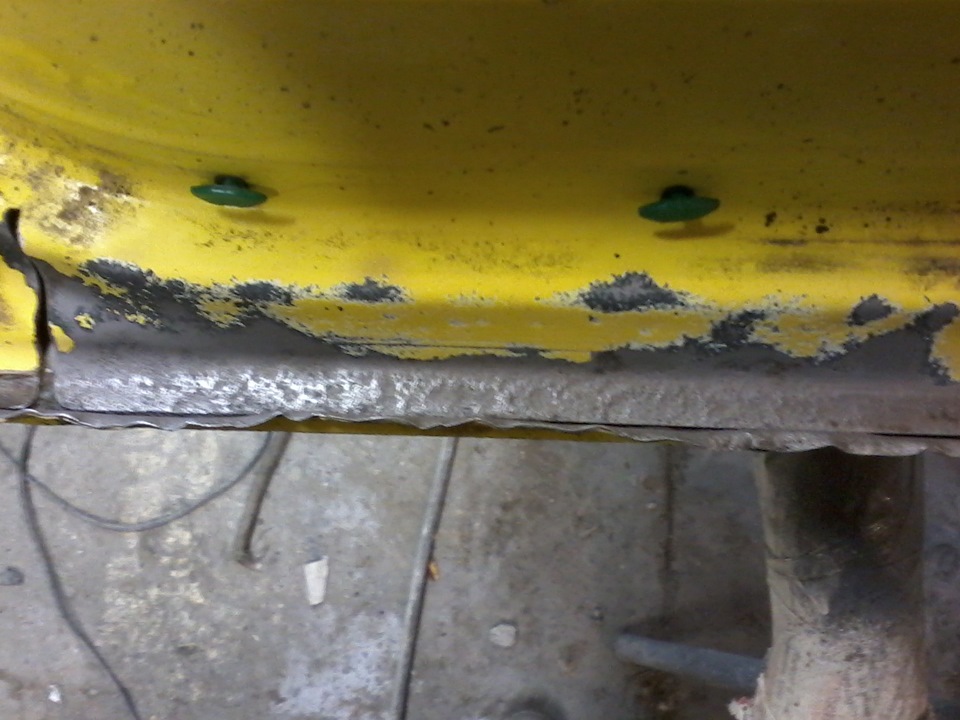

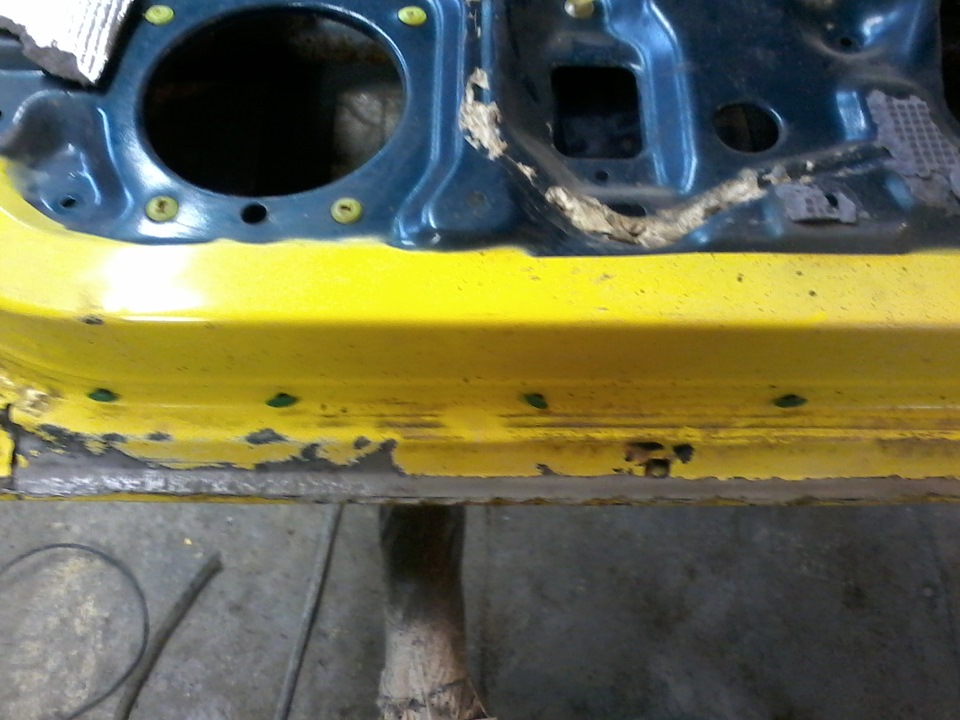

Ну и сегодняшняя работа. Дверь. Ржавчина в болезненом месте любой старой машины. Низ двери под кромкой. Разгибаем и получаем ДО

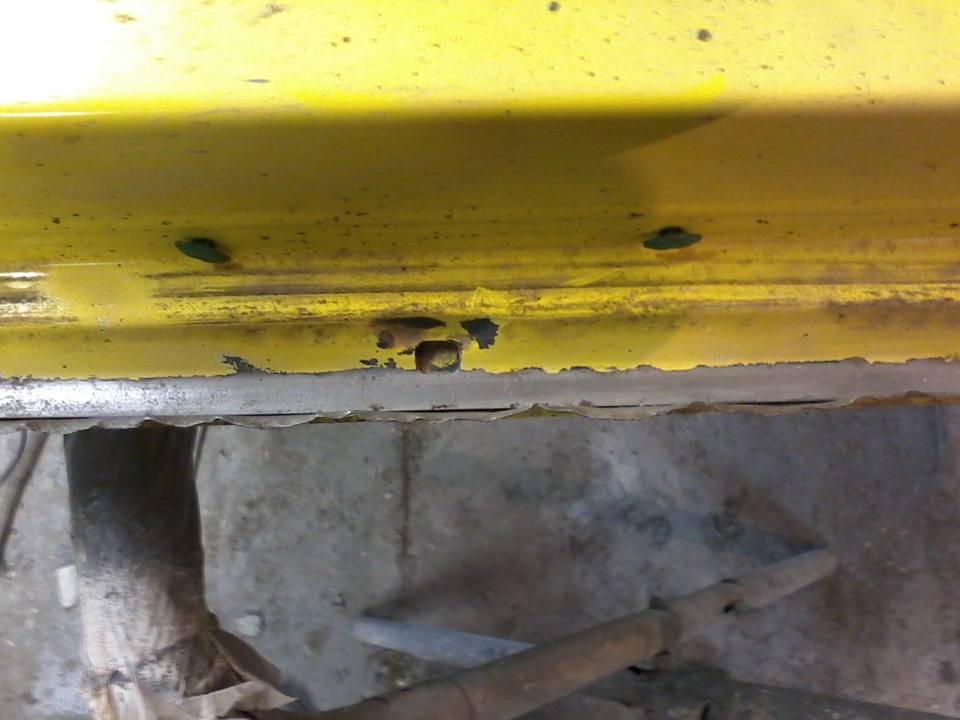

И после. осталось пара точек, кончился песок, новы насыпать было лень и от них я избавился с помощью шкурки. Вот такой помошничек
Пескоструйный аппарат своими руками — это легко!
Подробно рассказал как сделал пескоструйный аппарат, от и до.
С осушителем воздуха, готовым (но не заводским!) соплом, интересным решением по смешиванию воздуха с песком, устранением «узких» мест в системе
Бюджет (в рос. рублях)
Баллон 333 руб
Детали в магазине сантехники — 2400
быстросъём и хомуты 233
шланг 180
Итого — 3246
+сварочная проволока+газ для сварки
+в сумме день работы
Забыл добавить: Наполнитель для кошачьего туалета, +300р.
средняя стоимость аналогичного заводского аппарата в Беларуси = 12.000+ российских рублей
Фото у кого нет доступа видео:
Тройник для смешивания песок-воздух
Из второго штуцера — идеальная трубочка для инжектирования
Ножки из того что было (основа сиденья волги)
Осушитель из водяного фильтра
пробка из сгона, идеально герметизируется втулкой рессоры Волги
соплодержатель и сопло.
Сопло из корпуса предохранителя
начинка для осушителя (источник силкагеля)

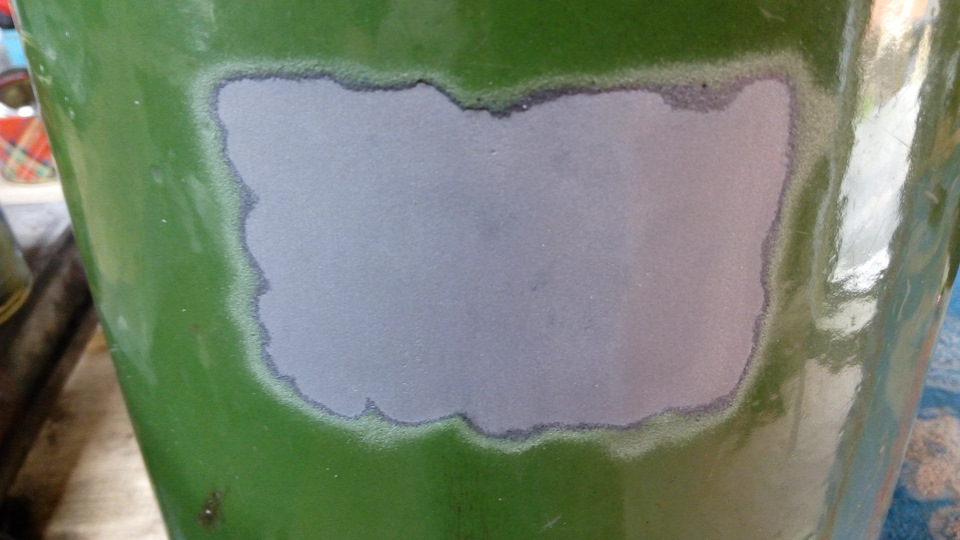

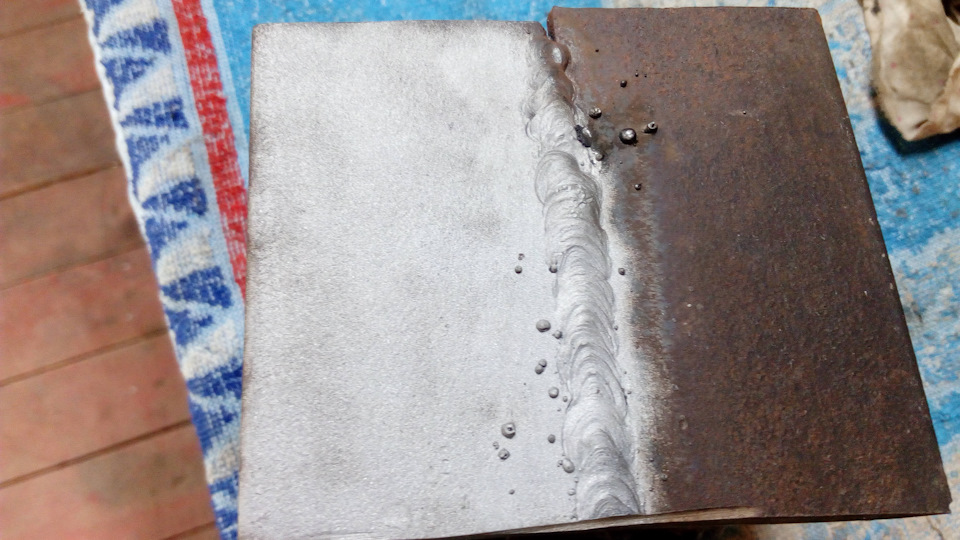

первое тест включение. участок с ладонь счищает за несколько секунд
Пескоструйный аппарат своими руками
(до этого — Volvo XC90 и ЗАЗ 968)
Шымкент, Казахстан
Всем привет, многие кто читает мои записи хоть иногда, то знают что я не люблю много букв. Лет так 5 назад загорелся я собрать себе пескоструйный аппарат, но какие возможности у человека в 16 лет не имеющего не чего кроме проблем в школе! Тогда на весь интернет было всего 3 статьи о самодельном пескоструйном аппарате с использованием недоступных и сложных, для меня, комплектующих. Отложил я свою идею до лучших времен. Идут годы, моя маленькая мастерская потихоньку растет, точнее с начало появляется, а потом растет. И буквально недавно мне срочно потребовалось освежить кронштейн запасного колеса для шеви нивы. 3 часа я провозился с паяльной лампой и щеткой по металу, вспоминая всё и вся. Когда кронштейн я все таки очистил, решил для следующего раза собрать себе мечту детства. Зайдя в инет, я начал лопатить кучу инфы, которой в инете накопилось за 5 лет очень много. Просмотрев почти все реализации, собрал воедино образ аппарата в голове, а следом перенес на бумагу. 2 дня затрачено на сборку, 3 на ожидание высыхания краски (так и не высохла, брак попался), и вот он, готовый мой пескоструйный аппарат. Засыпаю я его песком, а он не работает! Сижу и вспоминаю как везде было написано что нужен песок сухой и мелкий, а я нарадостях засыпал первый попавшийся. Беру жестяной лист, и паяльной лампой начинаю калить песок, после чего просеиваю его через мелкое сито. Нацедил я 2 ведерка из под майонеза, и понеслось. Швейлер на котором пробую краску, балончик пустой от краски. Результатом очень доволен, а то что это собрано своими руками да еще и работает, очень сильно радует. Всем спасибо кто прочитал, дальше пойдут фото и видио. Всем удачи и исполнения желаний, а я пошел дальше мучить, пополневший мой перечень инструментов, аппарат.
Маленький пескоструй для небольших локальных работ в гараже.
Здорова дядьки еще раз)). Как то проводя свой досуг во всемирной паутине наткнулся на видео маленького пескоструя.
У меня загорелось и как маленький ребенок истерично закричал хочу-хочу-хочу, в гараже всегда пригодится для каких то не больших локальных работ, все лучше чем корщеткой или насадкой пиDорить.Пообщавшись с автором видео, мне был выслан чертёж пескоструя, а я в свою очередь делюсь им с вами.
Для задуманного у меня как раз была алюминиевая болванка, отнес ее к токарю вместе с чертежом он мене за спасибо все сделал.
Некоторые фотографии были украдены у автора, Александр извините, потому что я свой уже собрал на резьбовой клей и разбирать его для показухи небыло никого желания.

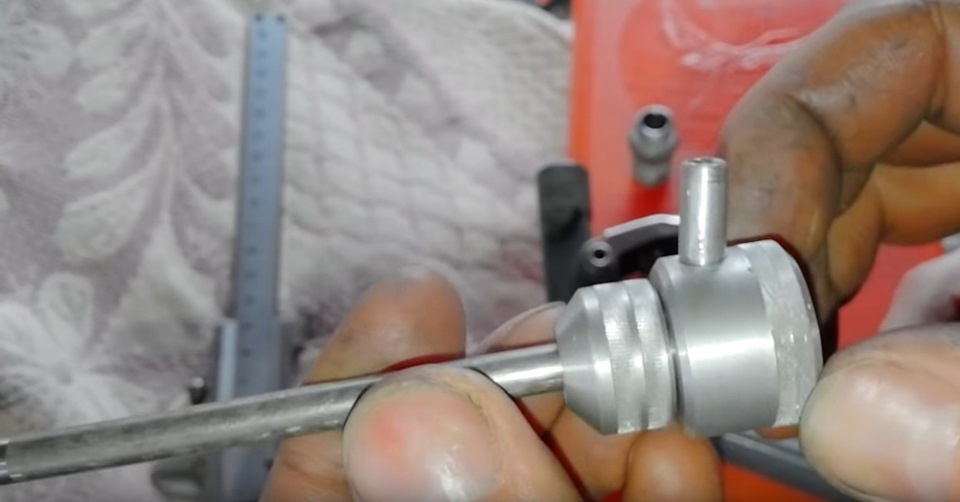

Собираем, трубка из нержи, у автора наружный диаметр 6мм, а внутренний 4мм, у меня же наружный 6мм, а внутренний 5мм, только такую нашёл.

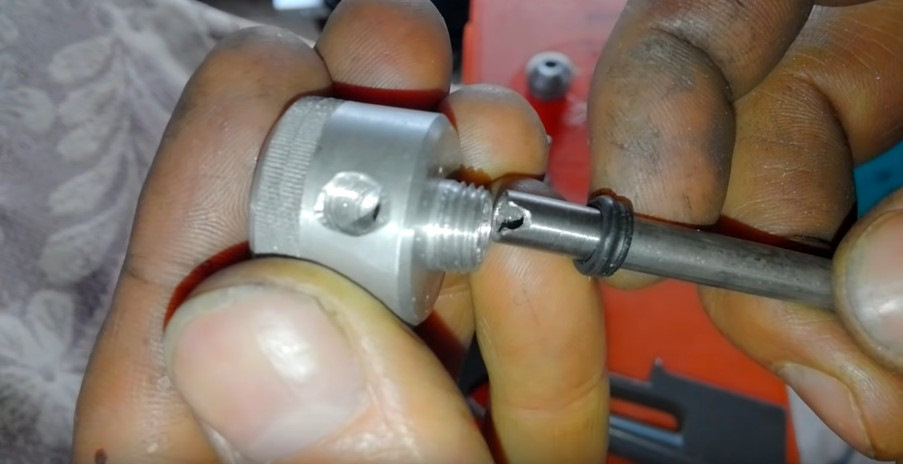

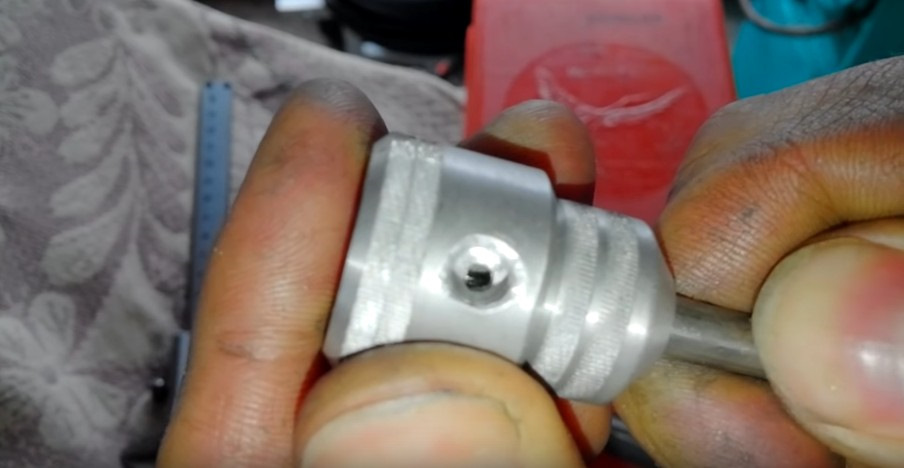

Нужно сделать в трубке пропил для прохода песка, так же нужно подобрать резиновые колечки для уплотнения.

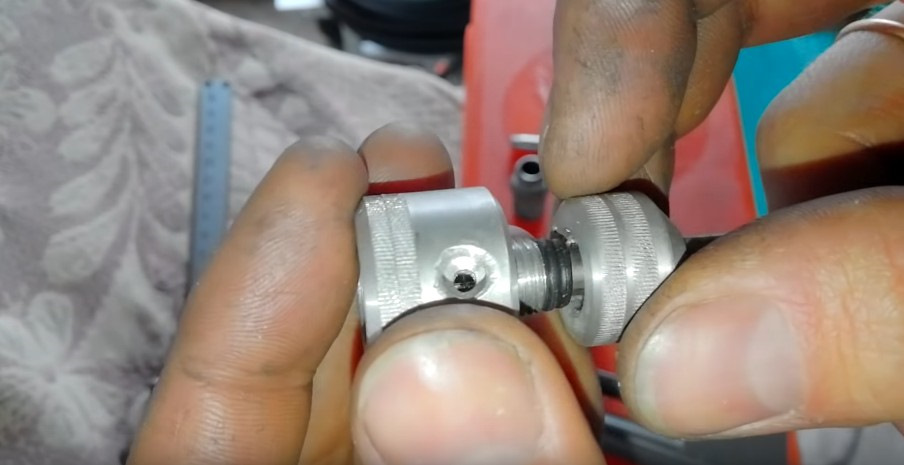

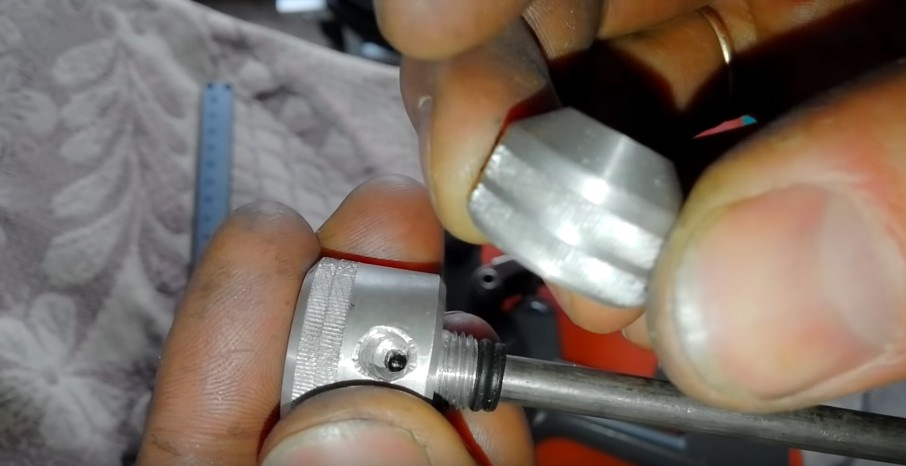

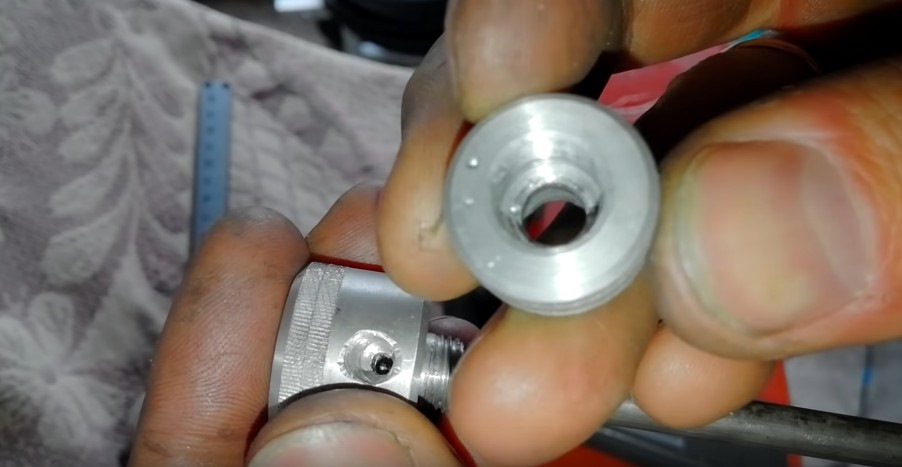

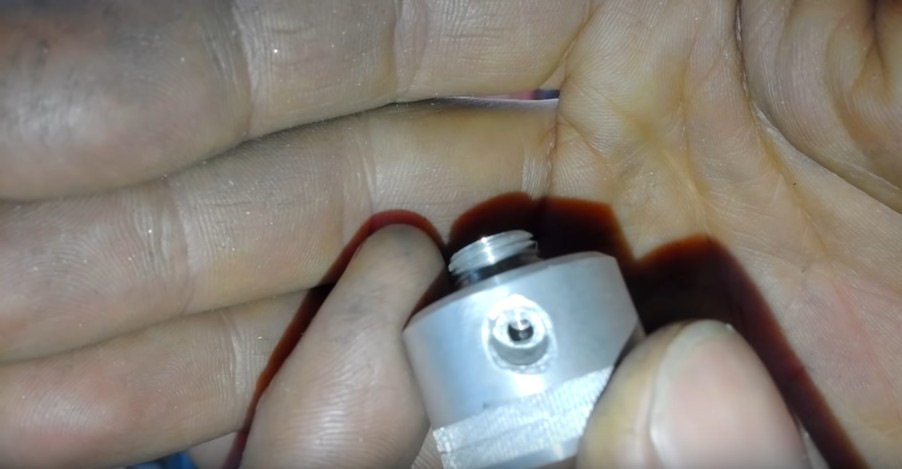

«Гайка» которой будем фиксировать трубку.

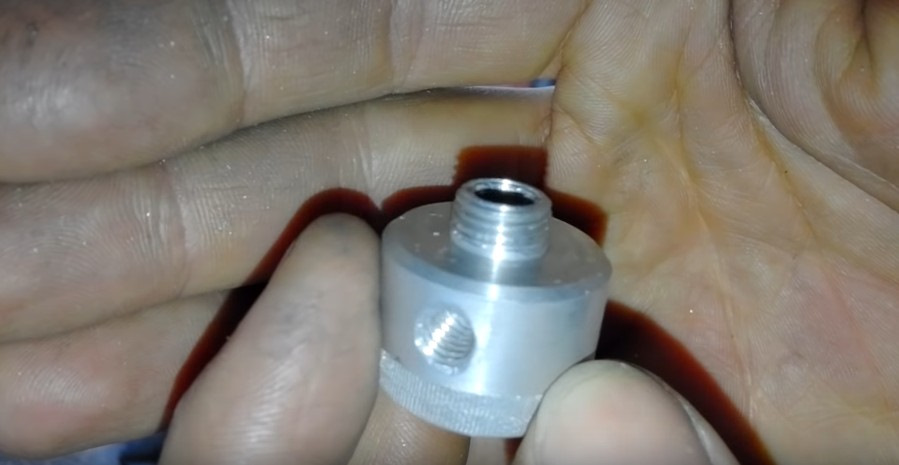

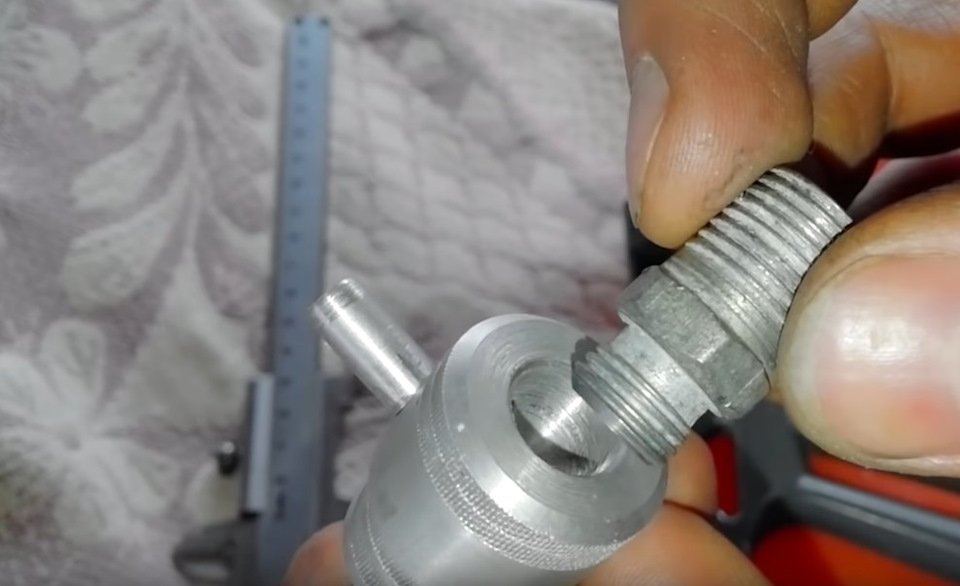

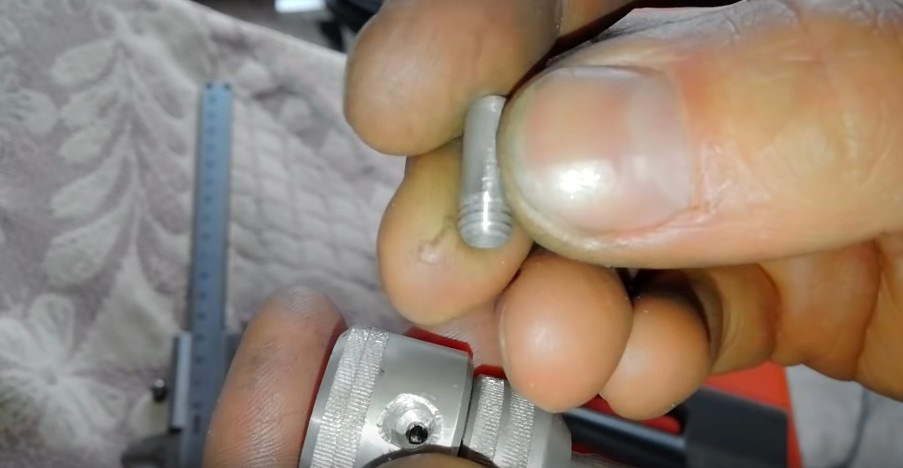

Вкручиваем штуцер под шлаг забора песка.

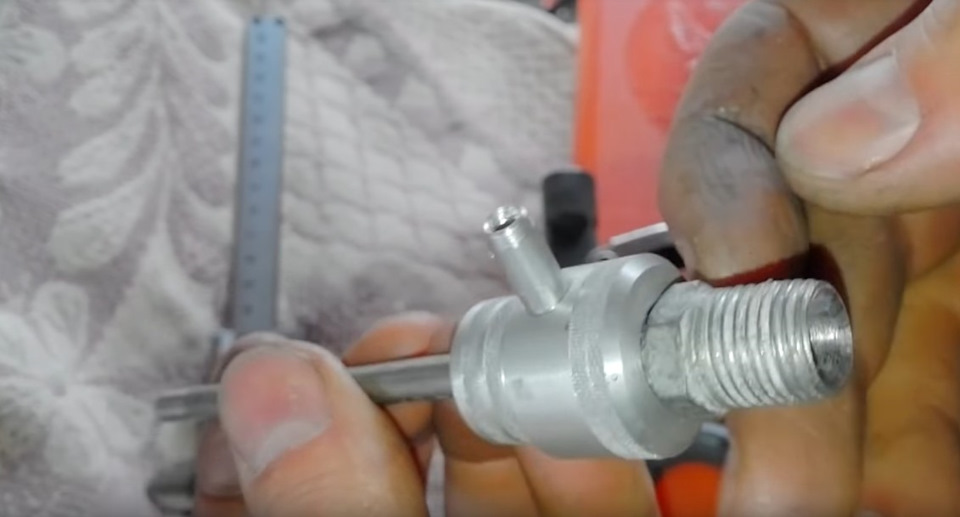

Вот так получилось

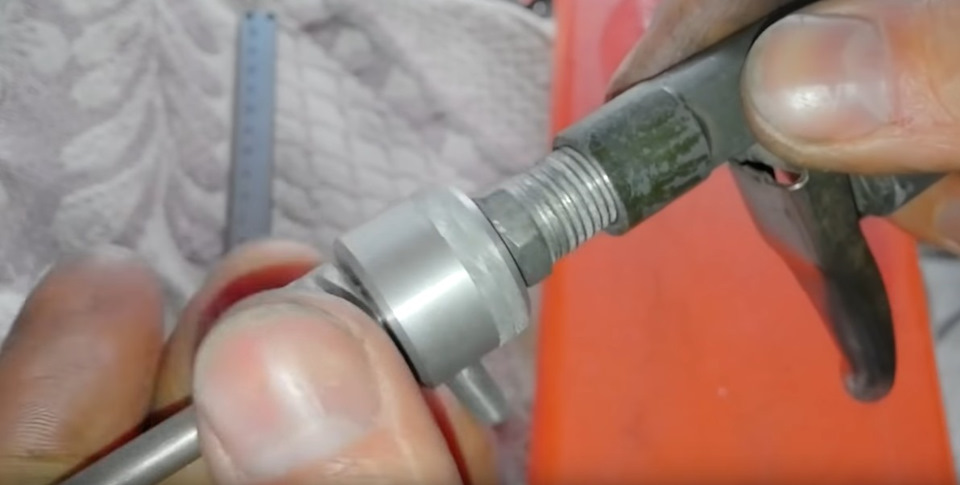

Далее переходник под продувочный пигаль, у автора он сделан из крепления тормозной трубки как мне показалось, мне же токарь выточил под мой пигаль. Будьте внимательны на этом моменте, не у всех пистолетов одинаковая резьба, имейте ввиду.

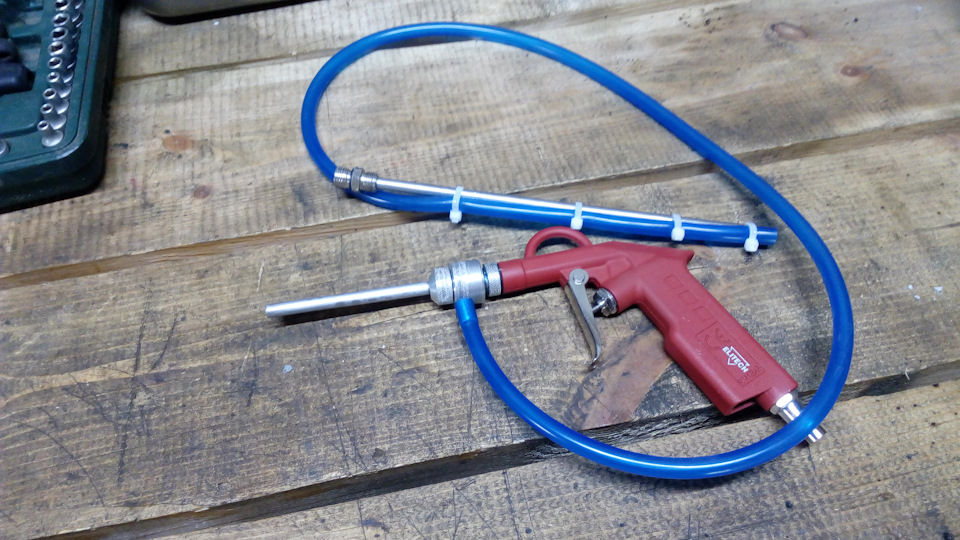

А вот мой готовый продукт.
Шланг был куплен в магазине авто запчастей, не знаю от чего продавался метражом.

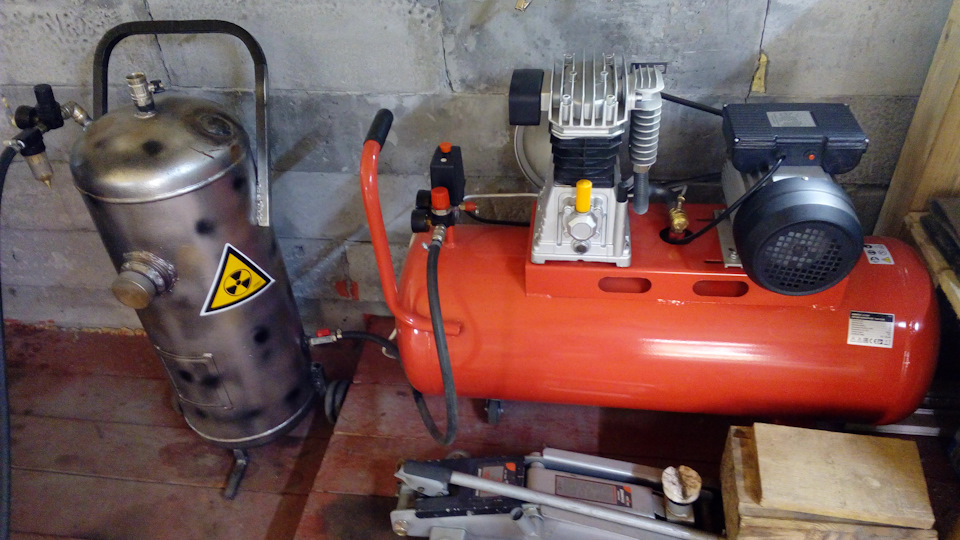

Компрессор у меня Kronwerk 100 л 370 л/мин. 2.2 кВт + еще 50 литров объема из заброшенного пеногенератора, на выходе второй регулятор давления + осушитель из леруа.
Что касается песка, искать для пескоструя песок я запарился и в первый раз я взял первый попавшийся, что остался от строительства гаража, просеивал его много раз и сушил, все ровно фракция была очень большой и время от времени появлялась пробка перед соплом, очевидно этот не годился.
Потоп пошла обычная сода, но тоже хрень полная, и я забросил на время этот проект, так сказать.
И вот как то прогуливаясь по ТЦ сима-ленду случайно забрел в отдел для животный и там я увидел кварцевый песок для аквариума.
Фракция у него очень мелкая, то что надо, и я скупил все что было ))))
и забыв зачем приехал в ТЦ полетел домой тестить свой пескоструй.
На момент записи видео песок уже отсырел, и если присмотреться, то видно в шланге, что он порциями поступает в пескоструй, у нас время от времени идут дожди, надо его сушить.
Пятно контакта не большое и разлет песка небольшой как у промышленных и расход не большой. Да, понятно что таким диски песочить или машину целиком не будешь для этого есть специальные конторки, а вот рыжики арок крыльев или же суппорта, милое дело, да и так в хозяйстве тоже сгодиться, лично я результатом доволен.
Подведу итоги по затратам:
Алюминиевая болванка ____ бесплатно.
Токарные работы ________ бесплатно.
Трубка нерж ________бесплатно.
Уплотнительные колечки _____бесплатно.
Резьбовой герметик ____был.
Шланг 150р
Песок 370р за 12кг.
Буду искренни рад если кому то тоже пригодится. Всем бобра…
