Планшет для камеры заднего вида в авто

Подключаем камеру заднего вида к планшету и устраиваемся в кресле

Давайте рассмотрим, как подключить камеру заднего вида к планшету, чтобы не приобретать отдельный монитор. Инструкция пригодится автовладельцам, в машинах которых штатное головное устройство им не оборудовано.

Что из себя представляет устройство камеры заднего вида? Это небольшой оптический глазок, вмонтированный, чаще всего, в номерную рамку, видео с которого передается на дисплей в салоне. Стандартно, гаджет соединяют с автомагнитолой. Также бывают камеры, встроенные в зеркало заднего вида. Устройства активируются автоматически, при включении задней передачи. Главное их предназначение – обеспечивать водителю обзор слепых зон во время маневрирования машиной при движении назад.

Если у магнитолы нет монитора, вместо него можно применить любое современное мобильное устройство с экраном.

Как подключить планшет к камере?

Сигнал, который транслирует камера – аналоговый, планшет же распознает цифровой. Поэтому просто так, одним шнурком, эти два гаджета подключить друг к другу не получится.

Подключение камеры заднего вида к планшету Android осуществляется с помощью адаптера EasyCap и переходника OTG USB.

Именно EasyCap-устройство обеспечит захват аналогового сигнала с видеогаджета, и в режиме реального времени преобразует его в цифру для отображения на Андроиде. Представляет собой адаптер, с одной стороны оборудованный цветными RCA фишками под тюльпаны и S-видео разъемом, а с другой USB-коннектором.

OTG USB переходник – это оборудование, которое обеспечивает прямой перенос данных с USB-носителя на конечное устройство, без необходимости сначала загружать их в компьютер. С одной стороны гаджет имеет USB-порт, с другой – коннектор, с помощью которого его можно подключить к мобильному устройству.

Итак, с теоретической частью, частично, закончили. Теперь перейдем, непосредственно, к инструкции.

В это время программа Ea­syCap Viewer на дисплее планшета будет передавать черный экран. Однако, как только вы активируете рычаг коробки в положение обратного хода, незамедлительно появится изображение с видеогаджета. Поставьте дисплей на панель авто в удобное место и смело маневрируйте.

Если вы являетесь счастливым обладателем камеры заднего вида с беспроводным модулем, подключить ее к планшету Android будет еще проще. Просто включите точку доступа (Wi-Fi или Bluetooth) и найдите сеть на цифровом гаджете.

Любой ли прибор подойдет?

Запредельных требований к гаджету нет, особенно, если у вас не старая модель. Однако, нюансы есть. Итак, каким требованиям должен соответствовать планшет, чтобы подключить через него камеру заднего вида:

Плюсы и минусы

Ну что же, мы рассмотрели, как подключить камеру заднего вида к планшету Андроид. Кратко обозначим плюсы и минусы данного действия.

При желании, можете заказать из Китая готовый планшет с видеовходом для камеры заднего вида, однако отзывы о таких гаджетах — не самые хорошие. Они глючат, виснут, сопрягаются не со всеми устройствами, быстро ломаются и плохо себя чувствуют в условиях суровой российской зимы. На наш взгляд, лучше воспользоваться переходниками и подключить обычный планшетник. Легких парковок!

Источник

Установка планшета в качестве навигатора и монитора камеры заднего вида. Часть 2.

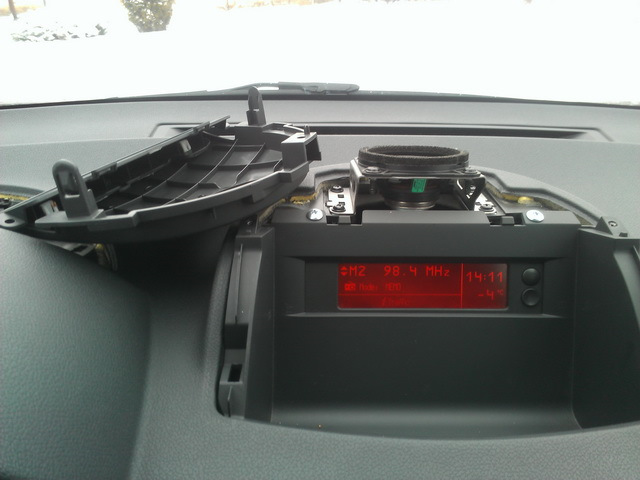

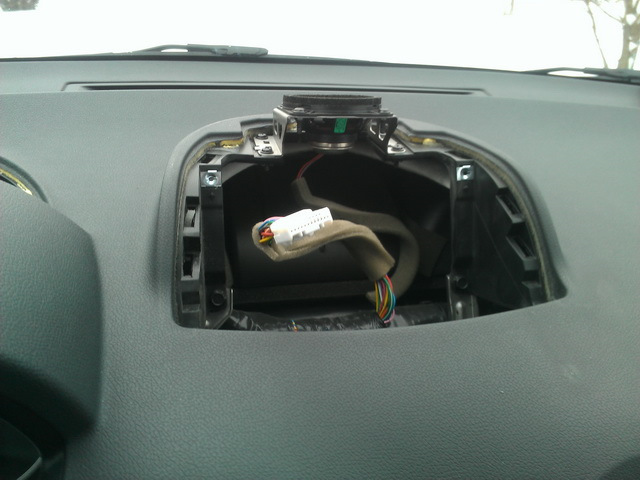

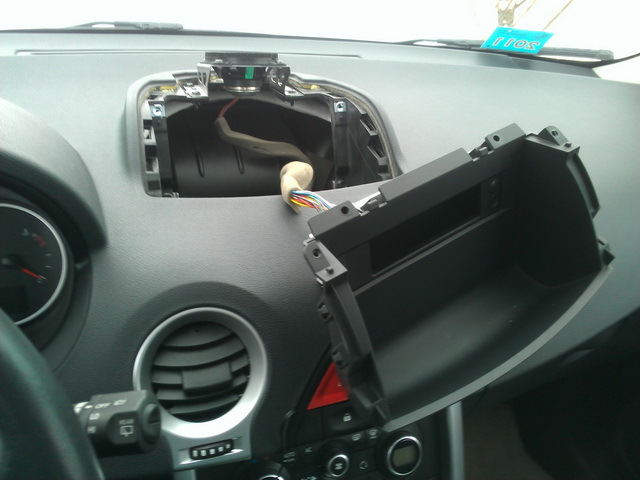

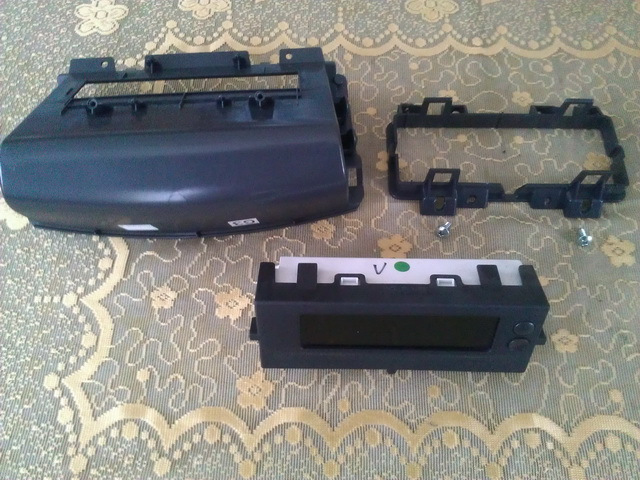

Процесс демонтажа штатного дисплея радио описан в тех докментации в главе 86А.
Тут нюансов практически нет, все по инструкции.

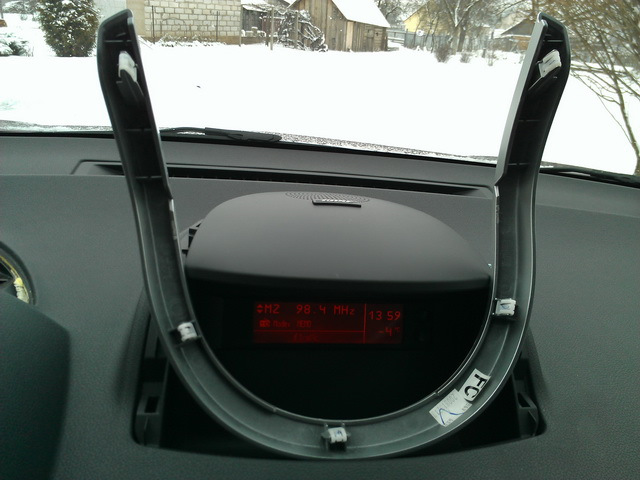

Только подскажу, что все, что отщелкивается, отщелкивается строго вверх.
Это чтобы не поломали чего-нибудь случаем, если захотите повторить

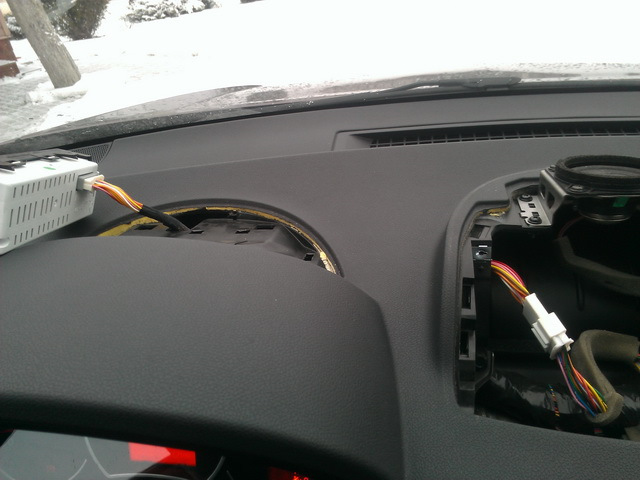

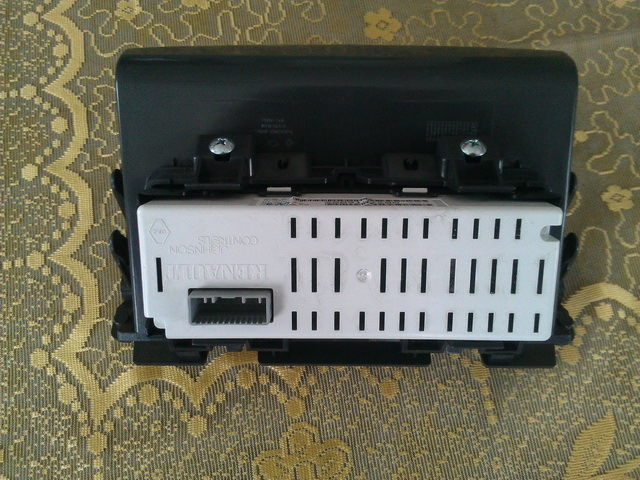

Далее вкладываем блок дисплея в корейскую рамку, укладываем шлейф и аккуратно вщелкиваем все на место снятой крышки над панелью приборов.
UPD При установке дисплея в рамке на место снятой панели наткнулся на еще одну проблему.
У дисплея снизу имеется кубический выступ примерно 5х5х5 мм.
Этот выступ упирается в пластмассу под панелью и не дает защелкнуть рамку.
Я увидел 2 варианта выхода из проблемы:
— спилить выступ
— прорезать дырку в пластике под выступом.
Остановился на втором, так как сам дисплей резать рука не поднялась, а в пластике под панелью и так дырок много, да и режется/сверлится он легко.

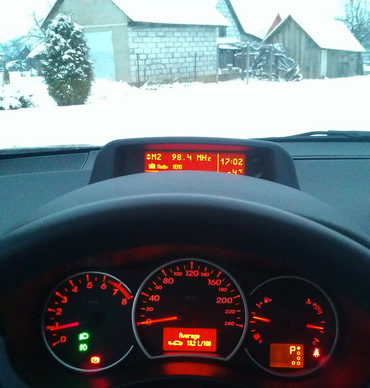

После этого рамка с дисплеем вставилась и защелкнулась без проблем

Сразу скажу, что дисплей на этом месте дает заметный оранжевый блик на лобовом стекле.
Поначалу слегка раздражает, но потом привыкаешь, так как находится левее и выше центра зрения.
По-крайней мере я привык 🙂

Далее надо протянуть провода питания и камеры заднего вида, если таковая предполагается, и собрать назад место, где раньше стоял дисплей. Я поначалу свел оба кабеля в один разъем — разобрал mini-USB и 4-х контактный 2,5мм «джек», взял кабель от гарнитуры с наушником (там 4 провода), подпаял разобранные разъемы и слепил из эплксидного пластилина («холодная сварка») новый общий корпус. Потом обработал его напильником и наждачкой и покрасил черной краской — получился комбинированный разъем для питания и камеры.

Позже я все же переделал это, так как по мере старения батареи стали сказываться потери на тонком проводе и планшет недозаряжался. Замена тонкого провода на провод от штатной автомобильной зарядки для планшета решила эту проблему. Теперь к меня два отдельных разъема — один для питания, второй для камеры.

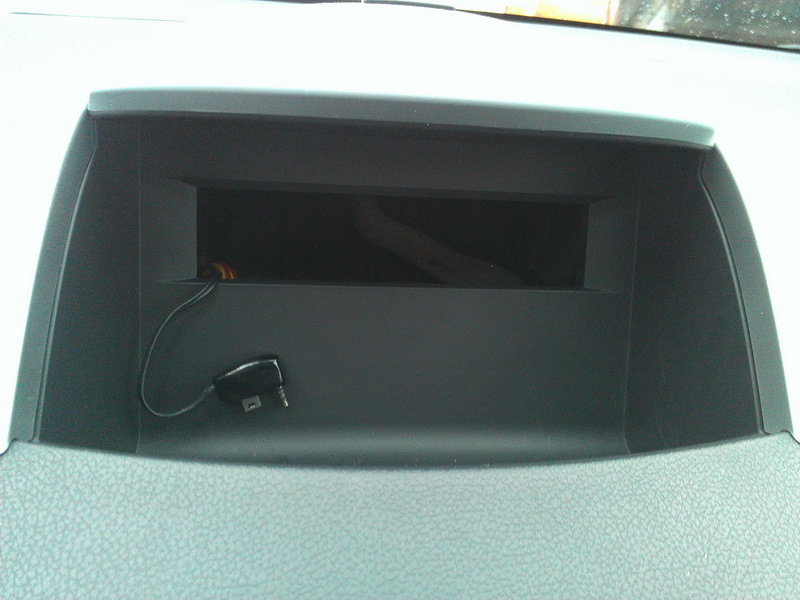

Закрепить планшет на освободившемся месте можно массой способов.
Как я писал в первой части, на форуме есть много ссылок на готовые рамки для закрепления планшета «намертво», но, по указанным мной причинам я от такого отказался.
Поначалу я просто использовал липкий резиновый коврик — сейчас много таких продается уже и не только в интернете. Он типа «присасывается» к обоим поверхностям. Поначалу держал хорошо, но со временем стал терять свои свойства.
В результате я сделал так — в комплекте с планшетом шла присоска для установки на стекло.
Я снял с нее пружинную пластину, в которую вставлялся планшет и закрепил ее в щели, где раньше стоял штатный дисплей с помощью двух кусков оргстекла и винтов с гайками. Просто насверлил в оргстеклах дырки под винты, в пластине из присоски уже были подходящие, вставил один кусок оргстекла изнутри щели, второй снаружи, наложил на наружный пластину от присоски и все зажал винтами с гайками.
Теперь планшет просто вщелкивается и выщелкивается при необходимости.
В общем тут уж каждый может придумать что-нибудь из имеющихся материалов.

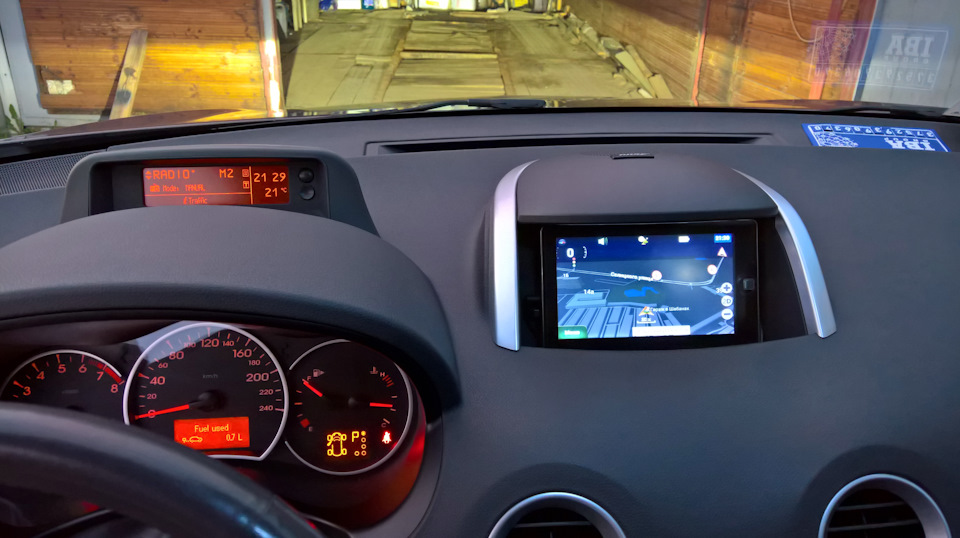

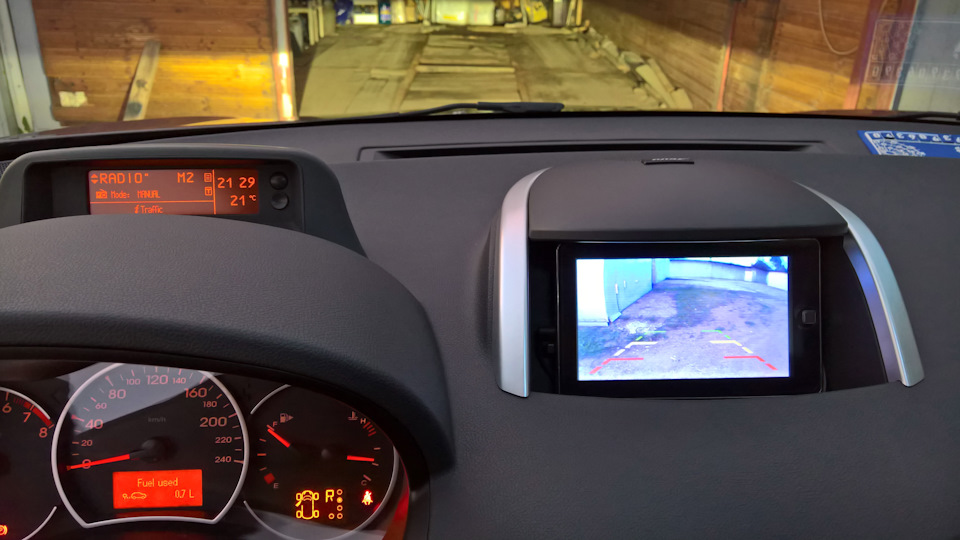

И вот сегодня сделал фото 7″ планшета, ктороым пользуюсь уже 4 года.

В следующей части расскажу про нюансы подключения питания и камеры заднего вида.
А сегодня все — спать уже пора, завтра подниматься рано и дел куча.
Всем приятного чтения, на вопросы отвечу при первой возможности.
Пока.

UPD
Про питание и камеру чуть позже, а пока небольшое дополнение к вышесказанному.
Просмотрел свои записи на форуме и вспомнил, что есть нюанс при установке рамки со штатным дисплеем.
Я скопировал свой же текст с форума туда, где описываю сборку и установку рамки с дисплеем и выделил жирным шрифтом.

Источник

Руководство. Подключение камеры ЗХ к планшету.

Меня очень часто сп­рашивают, как я уста­новил камеру заднего вида в машину и под­ключил ее к планшету. Чтобы не писать од­но и то же каждому по отдельности, решил всю информацию выло­жить прямо здесь. За­одно расскажу про все тонкости организац­ии правильного питан­ия планшета от борто­вой сети автомобиля.

Статья будет написа­на применительно к Nexus 7, так как он полностью поддерживает otg-устройства и быструю зарядку однов­ременно (при помощи Y-otg кабеля).

Итак, на планшете должна быть установле­на прошивка от Тимура (из всех прошивок, которые я перепробо­вал, только она рабо­тает достаточно стаб­ильно и поддерживает быструю зарядку в режиме otg).

Первая проблема, с которой я столкнулся после установки пла­ншета в машину, это крайне медленная зар­ядка планшета в режи­ме otg. Откровенно говоря, планшет разря­жался быстрее, чем заряжался. Для зарядки я использовал вот такой преобразователь напряжения 12/5V DC 3A со всеми извест­ного китайского сайт­а.

Не уверен насчет за­явленных 3А, но необ­ходимые 1,5А он точно выдает. Однако пла­ншет, которому хвати­ло бы и 1,2 А для то­го, чтобы процент за­рядки уверенно рос, ни в какую не хотел заряжаться. Проблему я решил так:
— во первых укоротил кабель между преоб­разователем 12/5 и OTG-кабелем планшета до минимума (да, у меня стоял промежуточ­ный кабель).
— во вторых в настр­ойках планшет в режи­ме USB-Host поставил галочку на Fast Cha­rge.

После этих манипуля­ций планшет стал дос­таточно быстро заряж­аться. Проблемы заря­дки меня больше не беспокоили.

Теперь про подключе­ние камеры заднего вида.

Для реализации этой затеи нам понадобят­ся:
— любая камера задн­его вида, которую на­йдете в магазине;
— совместимый с Eas­yCap Viewer девайс EasyCap (вот этот точно работает);

— дополнительный ка­бель USB (мама/папа) для организации пра­вильного включения/о­тключения камеры
— реле 12V нормально открытое (либо ст­абилизатор напряжения 12V/5V — например Крен 5А).

Процесс установки и подключения камеры заднего вида достато­чно тривиален. Вкрат­це — нужно подключить «+» к 12В плафона фонаря заднего хода, а «-» посадить на массу. Подробных руко­водств полно на драй­ве и на ютубе. Перей­ду сразу к соединению описанных выше ком­понентов.

Итак. Камера устано­влена, видеокабель (совмещенный с сигнал­ьным проводом) протя­нут к месту установки планшета. Y-OTG ка­бель подключен к пла­ншету, питание подан­о. На планшете устан­овлено приложение Ea­syCap Viewer из Play Market’a. В настрой­ках EasyCap Viewer выбрано устройство и соответствующий виде­о-вход.

Теперь подключаем тюльпан видеокабеля к соответствующему гн­езду easycap. USB-шт­екер easycap втыкаем в OTG-разъем. В этот момент на планшете откроется в полноэк­ранном режиме EasyCap Viewer. И будет по­казывать нам черный экран. Включаем задн­ий ход — и вместо че­рного экрана увидите изображение с камер­ы. Выключаем задний ход и снова наблюдаем черный экран.

В данный момент у нас происходит следую­щее: на устройство easycap постоянно под­ается напряжение от otg-кабеля. Независи­мо от наличия видеос­игнала на входе, Eas­yCap выдает видеосиг­нал на планшет. Вьюв­ер открывается, как только на планшет по OTG начинает поступ­ать видеосигнал. Что­бы вьювер открывался только тогда, когда мы включаем задний ход, нам нужно сдела­ть так, чтобы сигнал от EasyCap шел толь­ко при включении зад­ней передачи. Здесь то нам и пригодятся нормально открытое реле и дополнительный usb-кабель.

Берем наш usb-кабел­ь. Срезаем изоляцию. И видим, что внутри идут 4 провода: кра­сный, черный и два других (как правило зеленый и белый). Нам нужен красный провод (+5В). Разрезаем его и зачищаем концы. Один конец сажаем на первый контакт нор­мально открытого (ра­зомкнутого) реле, вт­орой — на другой кон­такт. Подключаем к клемме управляющего сигнала наш сигнальный провод видеокабеля. Подключаем землю. Между OTG-кабелем и USB-разъемом easycap ставим наш подготов­ленный usb-кабель. Теперь, когда мы вклю­чим заднюю передачу и на сигнальном пров­оде видеокабеля появ­ится напряжение 12В, нормально открытое реле замкнет свои ко­нтакты, на которые у нас посажен питающий провод easycap. Как только это произой­дет, easycap подаст сигнал планшету, вью­вер распознает подкл­юченный к нему easyc­ap и откроется. Ну а так как камера в эт­от момент работает, на экране мы увидим изображение с камеры.

Должен отметить, что реле применять не обязательно. У меня на момент подключения завалялся стабилиз­атор напряжения КРЕН 5А (12/5В), поэтому разрезав питающий провод USB-кабеля, я подключил конец со стороны easycap к выв­оду КРЕН 5А (5В). А сигнальный провод ви­деокабеля посадил на вход КРЕН (12В). Ре­зультат получился та­ким же, как и при ис­пользовании реле.

Надеюсь, после проч­тения этой статьи, ни у кого не останется вопросов о том, как же подключить каме­ру ЗХ к планшету.

Источник

🎥Подключение камеры заднего хода к планшету

Приветствую Всех на страничках бортового журнала Черной Мамбы!
Совсем недавно я наконец-то установил CarPC на базе планшета Asus Google Nexus 7 2013, ну и как обещал буду выкладывать доработки CarPC и все что с ним связано.
Одной из главной задач была подключение КЗХ к планшету, так как из-за сильной тонировки ночью приходится опускать боковые стекла, чтобы что то увидеть в зеркала!
Эта статья может пригодится всем кто захочет подцепить под свой планшет в котором нет видеовхода КЗХ!
Для минимальных доработок кузова было решено покупать КЗХ встроенную в рамку номерного знака.
Выбор пал на КЗХ Falcon RC200-SCCD

Технические характеристики:
Матрица — SCCD
Разрешение — 720х576 пикселей
Разметка — Есть
Угол обзора — 170 градусов
Минимальная освещенность — 0,05 люкс
Выбирал именно с матрицей SCCD, так как на сегодняшний день это сравнительно новый тип матрицы с самой высокой светочувствительностью, если обратите на показатель минимальной освещенности, то производитель заявляет 0,05 люкс, это практически полная темнота!
Также отличное разрешение 720х560 пикселей, что не может не радовать, ну и угол обзора по горизонтали 170 градусов, должна охватывать всю плоскость за бампером.
По камере все описал, теперь как я ее подключил к планшету.
Чуть ранее я уже выкладывал инфу об устройстве которое будет преобразовывать видеосигнал и передавать его через USB вход на планшет.
Этим устройством является видео граббер Easy Cap или Easier Cap разницы нет, самая главная разница во всех грабберах это чип на котором он собран.

Понять на каком чипе граббер внешне не возможно, определить можно только вскрыв корпус и посмотреть плату.
Я купил на чипе STK1160, так как он по многим отзывам является самым оптимальным для работы с Android устройствами, в сети много различных бесплатных ядер и программ для работы с Easy Cap’ом, но не одно из решений предложенных ломанным или бесплатным путем не является настолько стабильным, как платная программа Easy Cap Viewer, которую я купил в Play Market’е всего за 2,7$.

В чем плюс программы, она работает практически со всеми грабберами на любых чипах, в ней есть достаточно настроек для настройки работы камеры под Ваши требования, единственный минус — это то что программа на английском языке, но я за 10 мин не владея английским в совершенстве с меню разобрался.
Ну и теперь один нюанс к которому я пришел подключая КЗХ к планшету.
Так как у меня все (пока это только флэшка и изи кап) подключено к планшету через хаб, то периодически камера отлетала от планшета и Easycap Viewer зависал, было решено Easy Cap подключить через обычный USB удлинитель, в котором в разрыв провода, который идет на питание, было впаяно реле, таким образом Easy Cap постоянно выключен и только при включении задней передачи напряжение подается на реле, которое в свою очередь соединяет разрыв провода питания в USB удлинителе и подает питание на Easy Cap. Заднюю скорость выключили, питание пропало и Easy Cap отключился от хаба, а значит и от планшета.
В такой связке все работает стабильно!
Питание камеры и реле Easy Cap’а подключено к жгуту проводов идущих к задним фонарям в багажнике.
Установку рамки описывать не буду и так все понятно!
Ну и по традиции радуемся полученному результату.

Источник

Планшет, камера заднего вида и…

… другие полезности или как сделать дешево CarPC

Последнее время в силу занятий ATmel328 попутно повстречались много интересных и полезных вещей. Одни из них как сделать камеру заднего вида, без особых знаний.
На видео будет и много других.
Планшеты есть у многих, но можно использовать обычный смартфон на Андроид, но планшет удобней, тем более цены сейчас есть очень дешевые в профильных магазинах.

в представленных видео используются следующие штуки, потратив чуть более тысячи рублей, даст все перелести мультимедии
— устройство видео захвата EasyCAP s.click.aliexpress.com/e/NRjIaQV

— камера, монтируемая сзади, но так как у нас EasyCAP и есть которые поддерживают их несколько, то можно смонтировать и спереди и сбоку, где душе угодно. ru.aliexpress.com/item/CC…era-A103/32661070786.html

— OTG хост концентратор, но обязательно с поддержкой зарядки, в данном варианте, для Samsung Galaxy Tab2, у вас может отличаться
s.click.aliexpress.com/e/ZbuNRrF

но если у вас подерживается OTG+HDMI то можно купить хаб, который еще и все это подключить к телевизору, который можно поставить в салоне и показывать мультики )))

и если у вас уже установлен ТДИ с мозгами и есть выход OBD, то можно снимать параметры сразу так же на планшете с помощью БТ ELM327

а далее видео различных вариаций соединений всего в кучу, но суть одна, получаем полноценный автокомпутер в помощь

а тут уже пошло с управлением с подрулевыми кнопками если у вас они установленны не родные, но можно сделать кнопки на панеле любой, так же заказав комплект из Китая

модное решение для тоеты рав

кнопки, но замудрено

что еще можно намудрить

а это уже позволить вам оформить для себя и сделать как в современных машинах
ссылка на приложение
play.google.com/store/app…id=com.ss.launcher2&hl=ru
а тут видео, ссылку на автора бы поставил, но не знаю к сожелению

снова про персонализацию

а тут просто подключение USB камеры к планшету/смартфону через OTG кабель

как самому впаяться в кабель для зарядки, если нет

опять просто планшеты в авто

передача картинки через трансмитер, проще говоря — беспроводная передача

опять управление через Андроид

На машинах без бортового компьютера, можно все(снятие температуры, оборотов, напряжения бортовой сети, расхода топлива и т.д.) осуществить через Ардуино, но уже чуть сложней, но не очень.

Вот как то так, удачи в создании комфорта и интересных решений.
