Замена уплотнения поддона двигателя（переклейка）
Засопливил поддон двигателя. Подтеки в нескольких местах.
Что самое интересное, масло появилось и на стыке с корпусом коробки. Я был практически уверен что это потек задний сальник коленвала, но забегая вперед, выяснилось что виною всему был все тот же герметик на стыке картера и блока.
Как всегда мурзилка тут

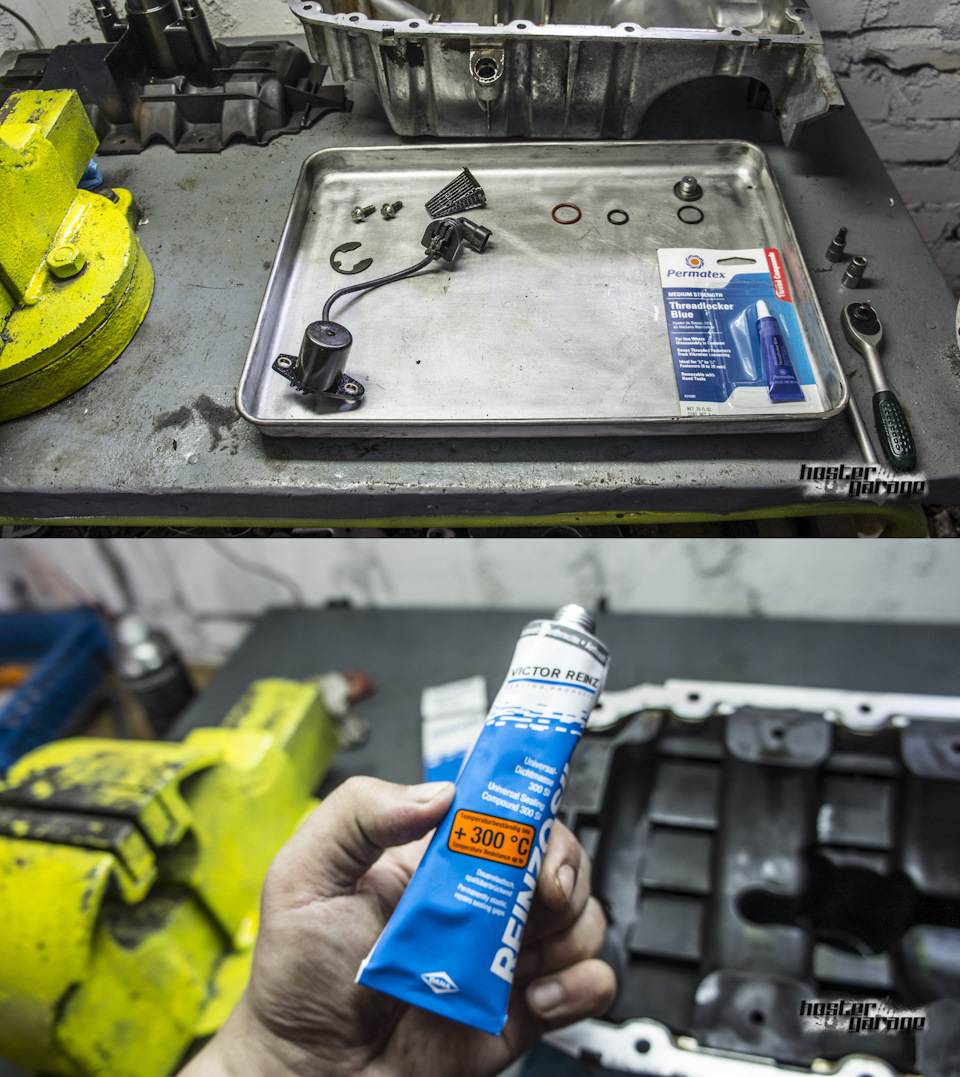

Итак, для работы мне понадобились:
— Новое масло
— Герметик 703141410 VICTOR REINZ
— Очиститель двигателя HG5381 HI-GEAR (для последующей мойки двигателя)
— Очиститель карбюратора 150905 AUTOPROFI
— Прокладка приемной трубы катализатора 5854988 GENERAL MOTORS
— Удлинитель S21H21250 JONNESWAY (очень удобен для потайных болтов в шахтах поддона)
— Кольцо уплотнительное сливной пробки 0652540 GENERAL MOTORS
— Уплотнительное кольцо разъема датчика уровня масла 90542913 GENERAL MOTORS оно же 12 38 719 (ВАЖНО! На схемах к нашему авто, артикула данной прокладки нет. Продается она вместе с новым датчиком уровня масла. Приведенные выше номера по каталогам совместимы с: ASTRA-F | ASTRA-G ; ZAFIRA-A | CALIBRA | OMEGA-B | SPEEDSTER | VECTRA-B. Фактически же, эта прокладка встает на свое законное место в нашем авто. Размеры, диаметры полностью совпадают. Цена 120р
— Уплотнительное кольцо направляющей щупа 55556224 GENERAL MOTORS
— Фильтр масляный 0650172 GENERAL MOTORS
Снимаем защиту, если таковая есть.
Сливаем масло, очищаем от грязи фишку датчика уровня масла, проливаем ВД40 гайки фланца приемной трубы. Если вторая лямбда еще присутствует и подключена, отключите ее фишку, ее провод будет мешать опустить трубу для извлечения поддона.

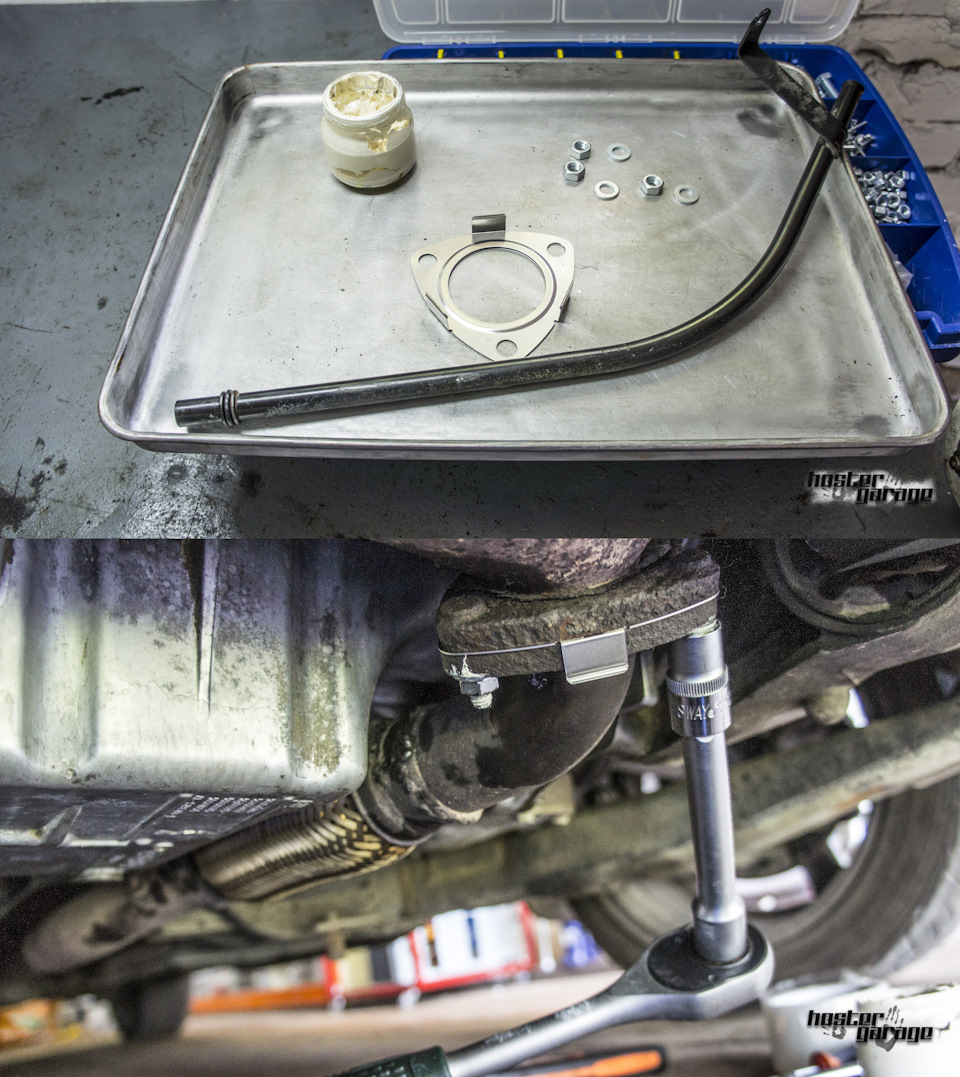

Головкой на 13 откручиваем гайки приемной трубы, снимаем старую прокладку, а так же отпускаем средние подвесы глушителя (кронштейны на резиновых втулках — красная стрелка) чтобы была возможность отвести глушитель от поддона и высвободить место для маневра.
Откручиваем щуп, и вытаскиваем его. Тянем вверх из моторного отсека.
Отключаем заранее очищенный разъем датчика уровня масла. Система «стандартная» для GM, опускаем синий фиксатор вниз, потом жмем на площадку и тянем разъем в сторону КПП.
Начинаем откручивать болты. Головкой E14 откручиваем 3 болта крепления к корпусу КПП.
Головкой E10 откручиваем все болты поддона по периметру
обратите внимание, есть еще 2 скрытых болта в глубоких тоннелях в нише под гофру. (один из таких тоннелей отмечен стрелкой на фото) Как раз для них нам и нужен удлинитель.
Если все прошло как задумано, перед нами открывается вот такая картина…
на нижней фотке красной стрелкой помечено место течи поддона в стыке с блоком. Именно оттуда и текло масло, собираясь в нижней части стыка коробки и картера, ошибочно наводя на мысли о течи сальника коленвала. Как видно, центральная часть маховика сухая.
Пофоткал до очистки от остатков старого герметика, дабы было представление как он лежал с завода
очищаем все от старого герметика
разбираем поддон для мытья

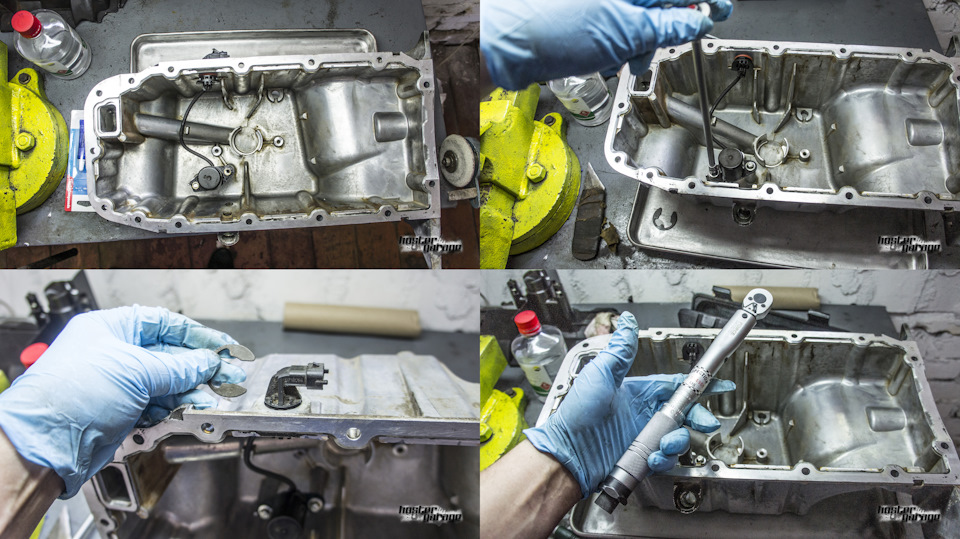

откручиваем 2 болта маслоотражательного щитка — снимаем (моем)
вынимаем сетку маслозаборника (чистим, если требуется)

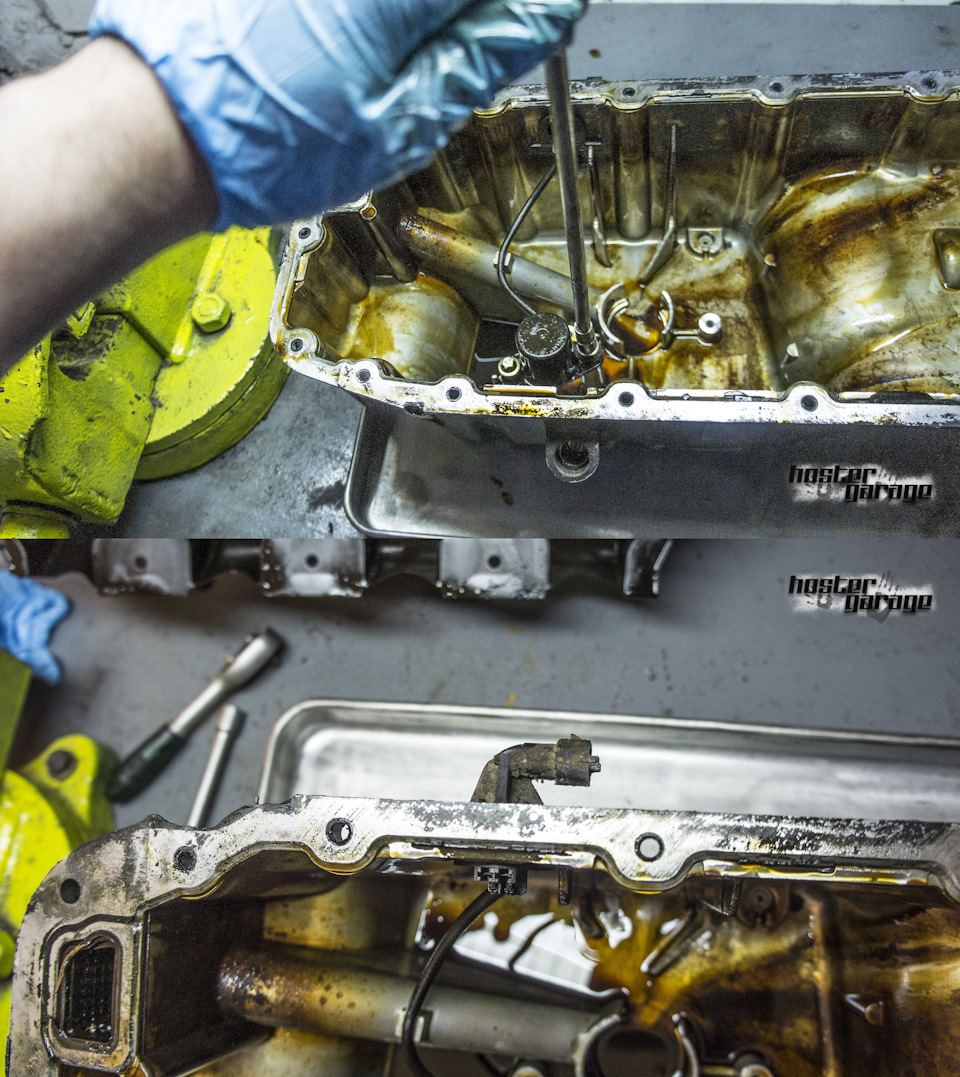

снимаем стопорное кольцо с внешней части поддона и откручиваем 2 болта датчика уровня масла,

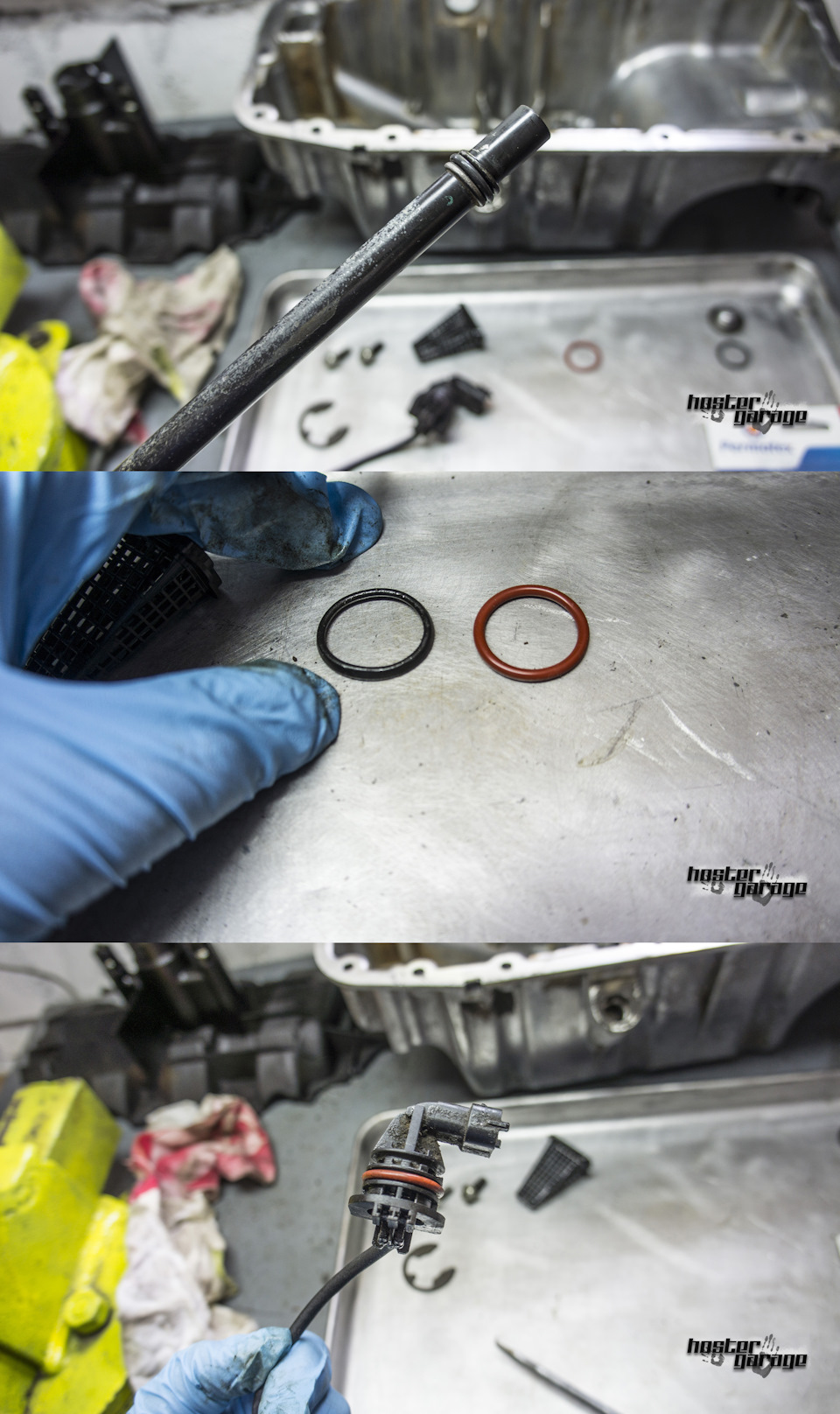

вытаскиваем вовнутрь фишку и снимаем датчик (в моем случае фишка болталась в посадочном месте, т.к уплотнительное кольцо задубело и перестало выполнять свою роль)

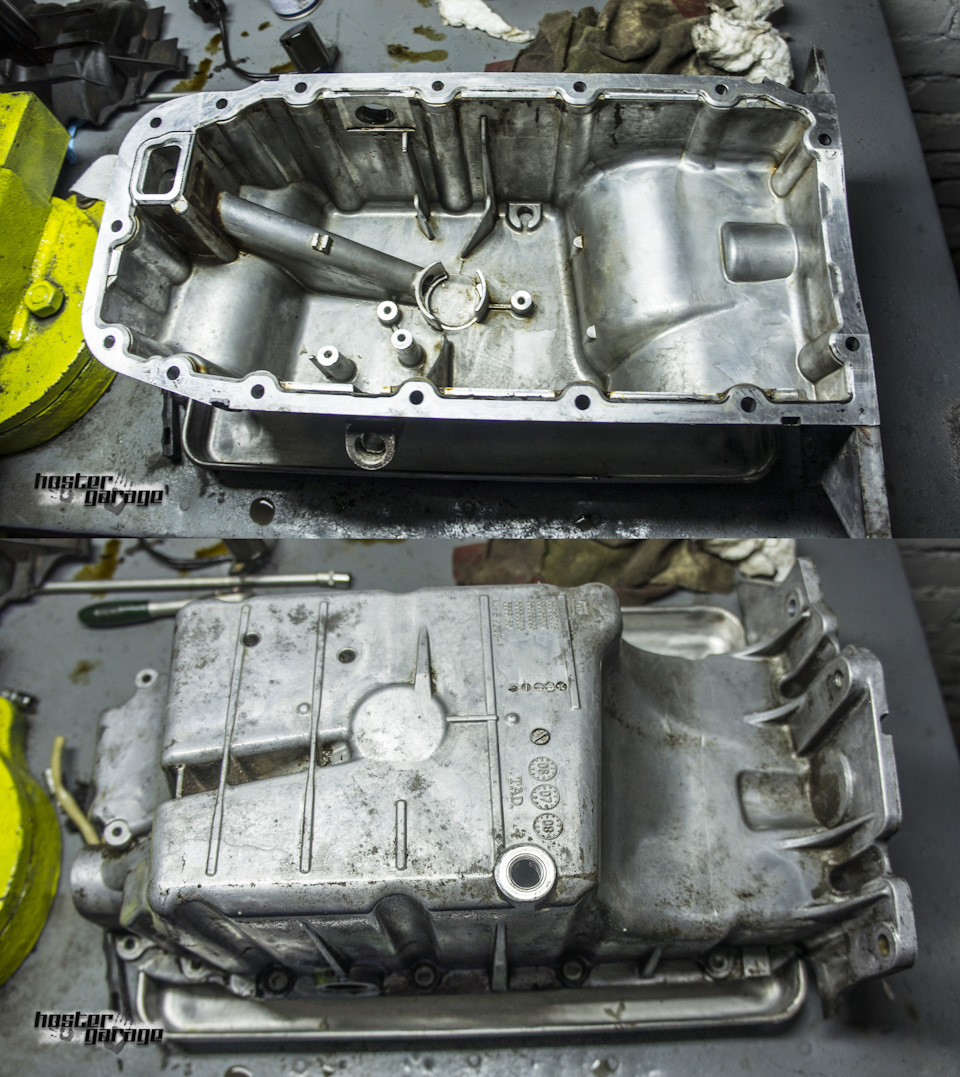

отмываем все от масла химией
ставим новые прокладки на фишку датчика и щуп
собираем все в обратной последовательности, не забывая про моменты затяжек

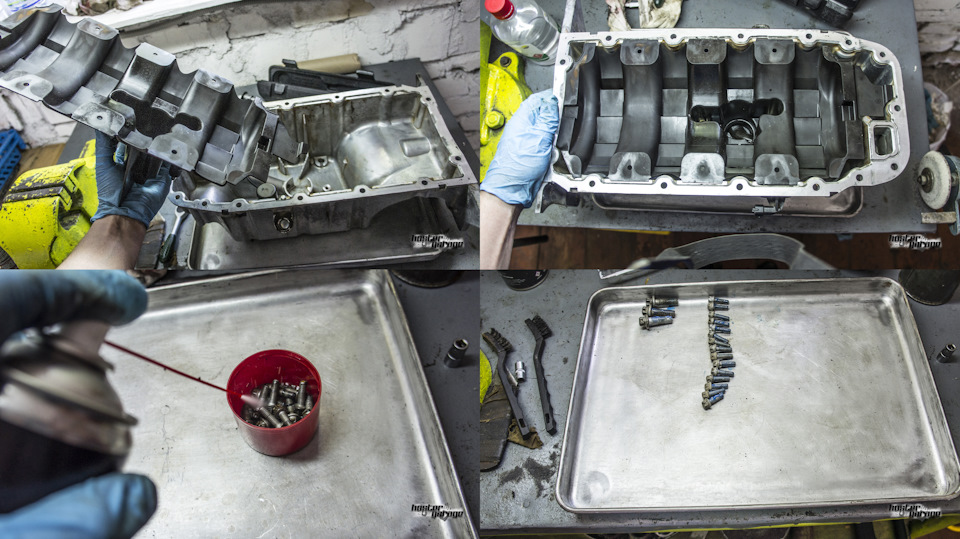

возвращаем на свое законное место щиток и принимаемся отмывать болты от старого фиксатора резьбы
наносим свежий фиксатор

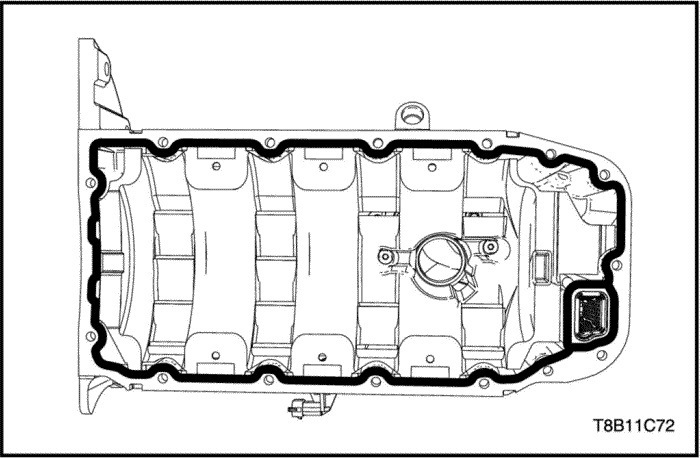

обезжириваем обе привалочные поверхности и приступаем к нанесению нового герметика согласно схеме
(стоит обратить внимание, что в торце сетки маслозаборника, как и на литье поддона вокруг посадочного места сетки, есть предохранительные отливы. Они не дадут излишкам герметика, вытесняемым в результате сопряжение поверхностей, попасть в основной канал маслозаборника и забить сетку. При мытье поддона эти отливы необходимо очистить от старого герметика)
Кладем валиком 4-5мм без разрывов, обходя отверстия для болтов с внутренней стороны. В отличии от предлагаемого в мурзилке выше герметика, ВИТЮ нужно клеить сразу после нанесения, и уложиться в течении 10 мин.
После нанесения ставим поддон на место и закручиваем болты. Крутим через один.
Затягиваем болты к блоку с моментом 10Нм, болты к корпусу коробке с моментом 40Нм
вставляем щуп, меням прокладку выпускной трубы к катколлектору, а заодно и гайки.
Гайки крутим с моментом 20Нм
подключаем лямбду (если отключали), датчик уровня масла, меняем масляный фильтр, кольцо на сливной пробке. Пробку закручиваем с моментом 14нм
вешаем центральную часть глушителя на свое место
согл. инструкции масло можно заливать через 30 мин, но я оставлял сохнуть на ночь
