Подъемный кран своими руками на ступице автомобилей

Подъёмный кран «на коленке»

Потребовалось отремонтировать крышу в производственном помещении. Поменять кровельное покрытие и стену кирпичом подложить. Высота цеха 15 метров. Подавать кирпич с раствором и листы профнастила, вручную – хлопотно. Стали думать над приспособлением для подъёма. Задача – механический привод, грузоподъёмность 50 кг. По принципу «я его сложила, из того что было». А было у нас кое — что из старых запчастей от автомобилей, куски труб, уголков, старые шестерёнки. И т.д.
Поехали.
Размышления – эскизы на бумаге. Вывод. Самый доступный вариант – аналог крана пионер.

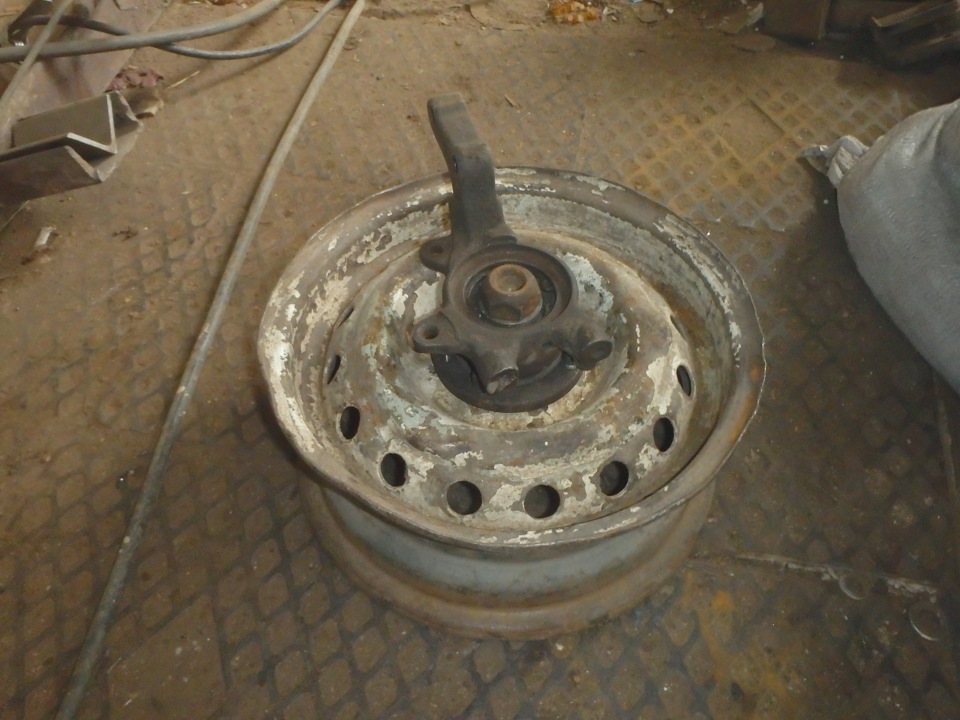

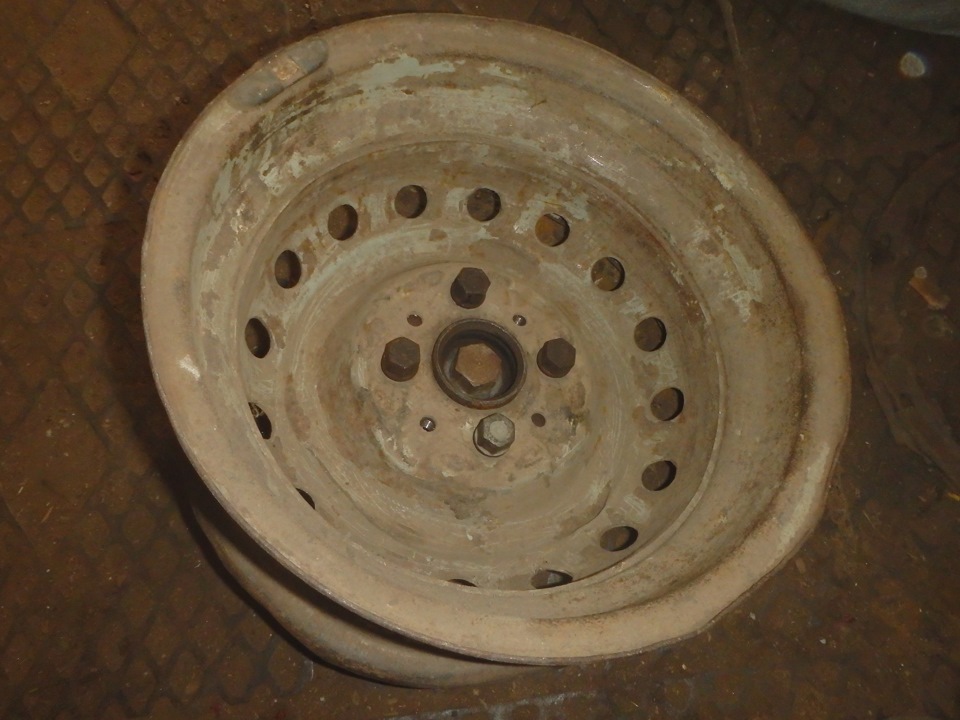

Поворотный узел и передней ступицы от Ваз 2110. Обратной стороной прикручен к жигулёвскому диску. Лишнее срезаем болгаркой. Ступичный подшипник стянут болтом что бы внутренняя обойма не расходилась.

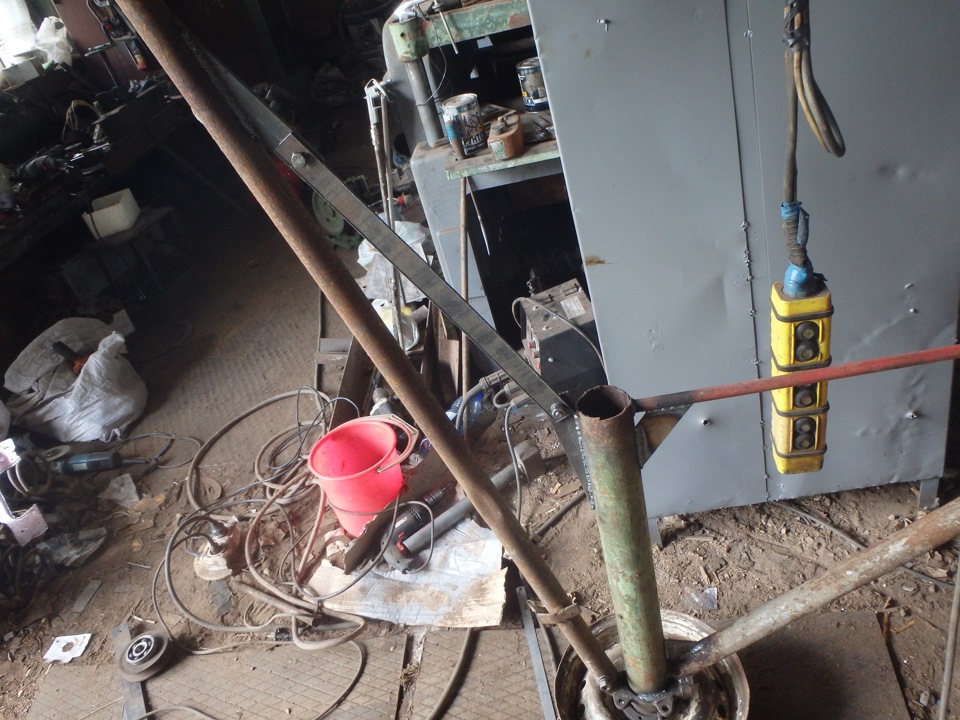

К ступице приварена вертикальная труба примерно 90 мм диаметр. высота около метра.

К вертикальной трубе, крепятся 2 трубы — стрела крана и кронштейн для крепления подъёмного механизма и противовеса.

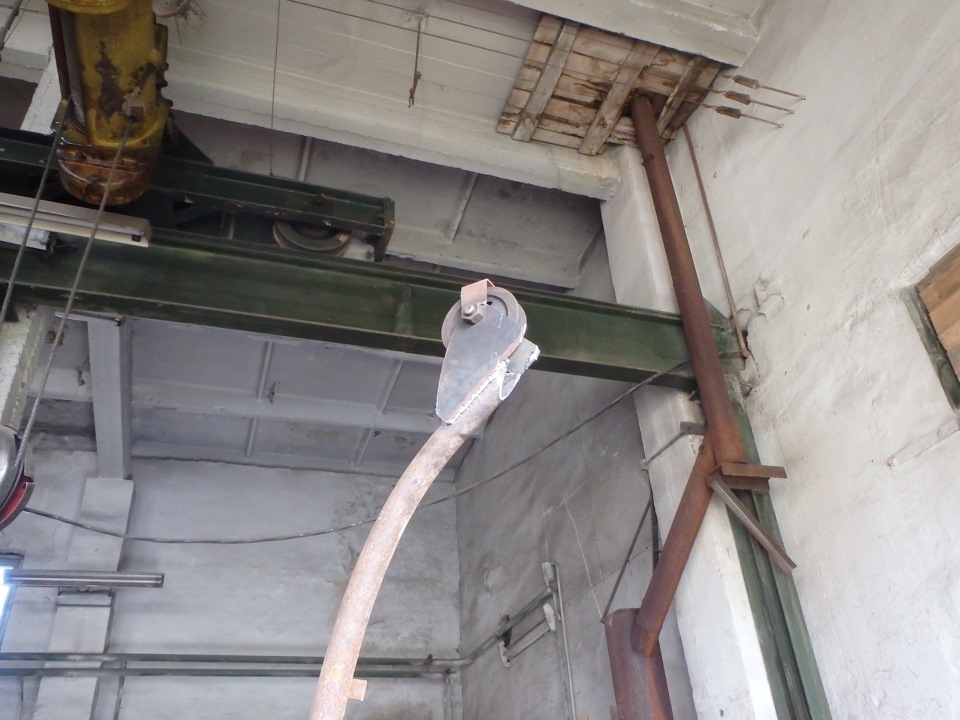

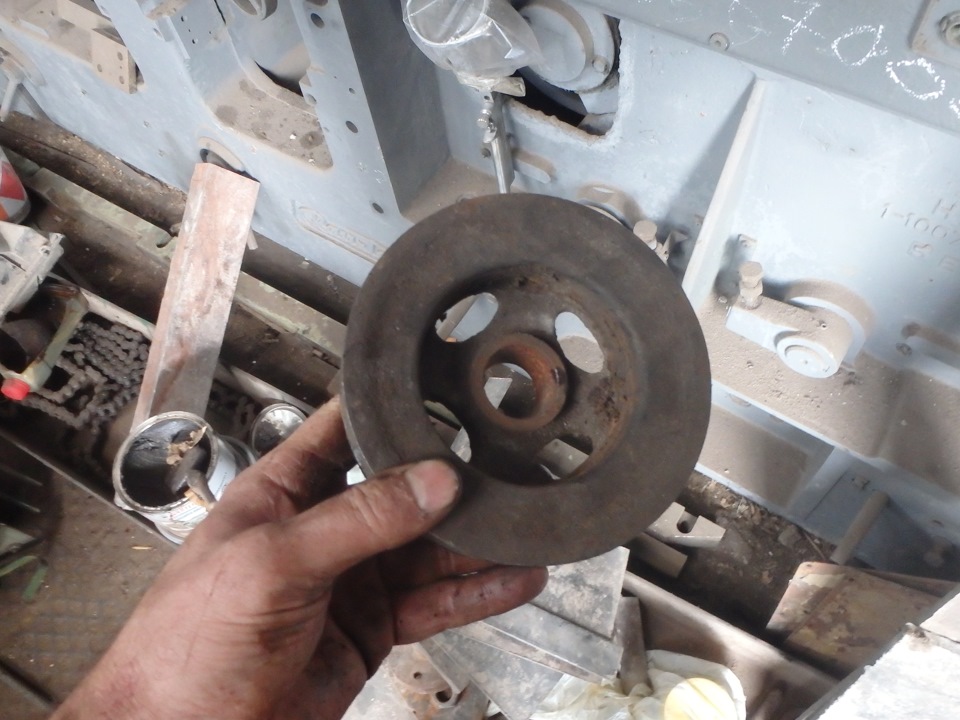

Подъём груза тросом 3 мм (не китайский). Колёсико блока на стреле из старого шкива с подшипником.

Скорость подъёма 0.8 м\мин. Двигатель от стиральной машины. понижение в 12 раз. Пришлось делать «паразитную» (или промежуточную) подачу на кронштейне.

Барабан для намотки троса- передняя ступица от классики, и тормозной барабан от какой-то иномарки.

Источник

Мини кран для подъема грузов своими руками до 500 кг

Высота современных домов становиться все больше, а вот тяжесть бетонных блоков при этом не уменьшается. По этой причине, даже для бытовых целей, неплохо бы было сделать подъемный кран своими руками. Данная конструкция, естественно, не будет обладать большой грузоподъемностью, примерно 200 кг. Конечно, наверно, это не предел, но лучше не экспериментировать. Данный кран является целиком сборной конструкцией, которая весит от 200 до 300 кг, поэтому самостоятельная сборка такого крана не вызовет затруднений. Кроме того, данный кран очень удобен в транспортировке, он вполне умещается в китайском пикапе.

Грузовую лебедку можно выполнить из червячного редуктора с электрическим приводом на 600 Вт, ну а стреловую лебедку можно выполнить из ручного привода, организованного посредством того же самого редуктора.

Как основанием для выносных опор на винтовых упорах можно воспользоваться строительными опорами. Для изготовления барабанов под лебедки можно использовать ротора от электродвигателей, причем их следует подобрать в соответствии с размерами.

Передвижная платформа должна быть оборудована колесиками, ранее стоявшими на тележке транспортера. Это дает возможность для легкого перемещения крана с одной позиции на другую, все, что нужно сделать – это осуществить снятие выносных опор.

Длительность снятия и установки указанных опор займет примерно пять минут. По этой причине конструкцию можно считать достаточно мобильной. Однако, не обошлось и без недостатка, чтобы переместить кран нужно опустить стрелу до нулевого уровня, в противном случае, кран может перевернуться, по причине нарушенного равновесия.

Подъемный кран своими руками обладает пятиметровой стрелой, сделанной из трубы Ø 7,5 см, и квадратного профиля у самого основания, сделанного из пары уголков. Кроме этого, кран обладает порталом, чтобы осуществлять поднятие стрелы, и поворотным механизмом, в основу которого легла ступица от грузового автомобиля.

Как противовесом, можно пользоваться станиной от нерабочего станка в комплекте с четырьмя гусеничными траками, или прочсто кирпичами. Тормоза в составе лебедки не предусматривается, поскольку, необходимость его использования – это большой вопрос.

Самый тонкий металл, который используется для данного крана — это примерно 3 мм. Выносная опора и основание, по большей части, выполнены из прямоугольной трубы, с размерами 85 на 50 и 85 на 55. Для изготовления основания башни используется швеллер на 200. Крюковая обойма оборудована мощным подшипником, что значит, что вращение крюка не зависит от полиспаста. В то же время при вращении исключается перехлест либо скручивание трока.

Длина упорных винтов составляет 40 см. Это является причиной того, что установка крана может быть выполнена даже на крайне неровной поверхности.

Теперь на счет колес, тут не все так гладко. Речь идет о маленьком недочете. Суть проблемы заключается в том, что при использовании крана с описанными колесами на рыхлом грунте во время передвижения колеса зарываются в землю, а если почва твердая – то никаких проблем нет. Описанную конструкцию можно считать одноразовой, это значит, что после того как вы выполнили необходимые работы, её следует разбирать на металл или до следующего раза. Именно по этой причине такая конструкция обладает незначительной грузоподъемностью, и не отличается прочностью.

Кран такого типа изготавливается примерно за три дня, при учете того, что подготавливаются все необходимые составляющие. Изготовление редукторов было выполнено из первых попавшихся под руку предметов. В передаточных редукторах заложены следующие передаточные соотношения: 1 к 30 и 1 к 35.

Подключение трехфазного двигателя выполняется в однофазную сеть. Он обладает выходными параметрами на валу — 600 Вт, и конденсаторами емкостью 80 мкф. Вес всех установок, если не учитывать противовесы составит приблизительно 250 кг, при сравнительно невысокой себестоимости. Основная масса используемых компонентов позаимствована из других конструкций, придется позаботиться только о покупке тросов и подшипников.

Более простой вариант крана:

Если нет лебедки. Может пригодиться.Простейшая,ручная лебедка.

Мини-кран своими руками: обзор вариантов

Варианты бюджетных и простых «железных помощников» для подъёма песка, шлака, кирпичей, газо- и пенобетонных блоков.

Строить дом в одиночку можно, но сложно. Особенно, если приходится класть каменные стены, поднимать на второй этаж кирпичи, или «закидывать» на перекрытие песок и мешки с цементом. Чтобы не надорваться. Сэкономить на заказе крана и, вообще, упростить себе задачу, многие пользователи FORUMHOUSE делают мини-краны и подъёмники. В этой статье мы расскажем о трёх удачных конструкциях.

Содержание:

Как сделать кран для подъёма шлака, опилок и песка

Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.

Чтобы сделать самодельный подъёмник вам нужны:

Сначала изготовьте каретку. Как она устроена, видно на фото.

Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.

Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.

Важно! Балка установлена с уклоном 3 см на 1 погонный метр. За счёт этого каретка с грузом сама заезжает на чердак.

Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик.Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.

Тельфер ставится в горизонтальное положение. Уровень пользователь отрегулировал набором граверных шайб.

К балке приварены держатели струны, на которой закреплён электрический кабель.

Важно! Кабель подвижен.

Подъёмник работает так:

Подъёмником я загрузил на чердак 12 кубов шлака. Устройство отработало на ура. Ни одной поломки. Разобрал и положил его для следующего строительства.

Подъёмник понравился участникам портала и у них появились вопросы к ed_hanow.

Отвечаю по пунктам:

​2 мини-крана, чтобы поднять блоки на второй этаж

И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.

Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

Узлы крана крупным планом.

Грузоподъёмность крана для подъёма блоков 150 кг.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

Опорная площадка крана.

Фото со строительства.

Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.

Выводы

Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:

АРТ-ХАУС: Отделка необычного дома мозаикой и волшебный интерьер. О необычном дизайнерском доме, построенном без наёмных рабочих, рассказывает его автор — художник-архитектор.

Источник

Как изготовить подъемный строительный кран своими руками

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Высота подъема крюка:

От земли при короткой стреле нижняя точка — 90 см, верхняя 170 см.

При длинной стреле — нижняя точка 80 см, верх 180 см.

Длинная стрела и выкрученный шток домкрата — низ 140 см и верх 225 см.

Автор самоделки: Евгений Алешин.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

Из инструментов вам понадобятся:

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Технические характеристики

Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.

Виды ручных кранов

Все строительные краны классифицируются на:

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Подъемник

Современные подъемники по видам делятся на:

Они, в свою очередь, делятся на:

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

К преимуществам строительных подъемников относятся:

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.
