Подключение активного сабвуфера по высокому уровню в авто

Подключение саба через высокоуровневые входы

После покупки авто, сразу же захотелось добавить звука…
задался этим вопросом, долго изучал, появилась куча сомнений и вопросов.
Во-первых: на штатном устройстве нет выходов под саб, что очень печально. Возможен вариант с пайками и т.д. но мне такой вариант не понравился, не стал даже особо вникать. Менять ГУ тоже не варик.
Во-вторых. Подключение через высокоуровневые входы, на чем я и остановился не всегда даёт хороший результат, судя по тому что я вычитал.
Вообщем мне объяснили что бы установить качественно звучащую акустику, нужно вложить приличную сумму, которую я не был готов отдать.
Решил попробовать достаточно буджетный вариант: просто купить сабик и подключить его к задним динамикам.
Бюджет примерно 15 тысяч.
Начался мучительный процесс выбора и абсолютно разные мнения продавцов и «знатоков» одни советуют взять помощнее и подороже, купить отдельно саб, усилок, заказать короб, купить преобразователь и хорошие кабели, другие говорят нет смысла так тратиться, так как качество звучания все равно будет не айс. Третьи советуют вообще и не тратиться и не заморачиваться раз не готов вкладывать приличные суммы.

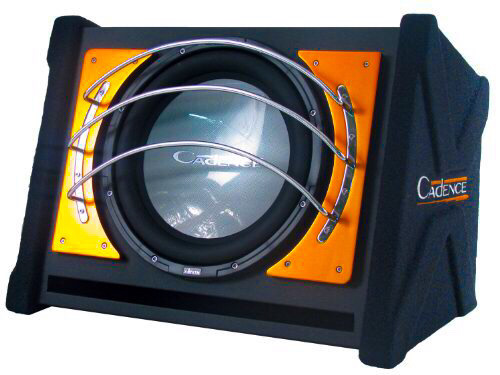

До последнего не мог определиться активный или пассивный брать, в итоге доверился одному продавцу, взял активный саб Cadence XWB12FA

Габариты: 550 х 400 х 400 мм
Диапазон воспроизводимых частот, Гц: 35 — 500
Количество динамиков: 1 х 300 мм
Мощность номинальная / максимальная, Вт: 360 / 700
Сопротивление, Ом: 4
Чувствительность, дБ: 91

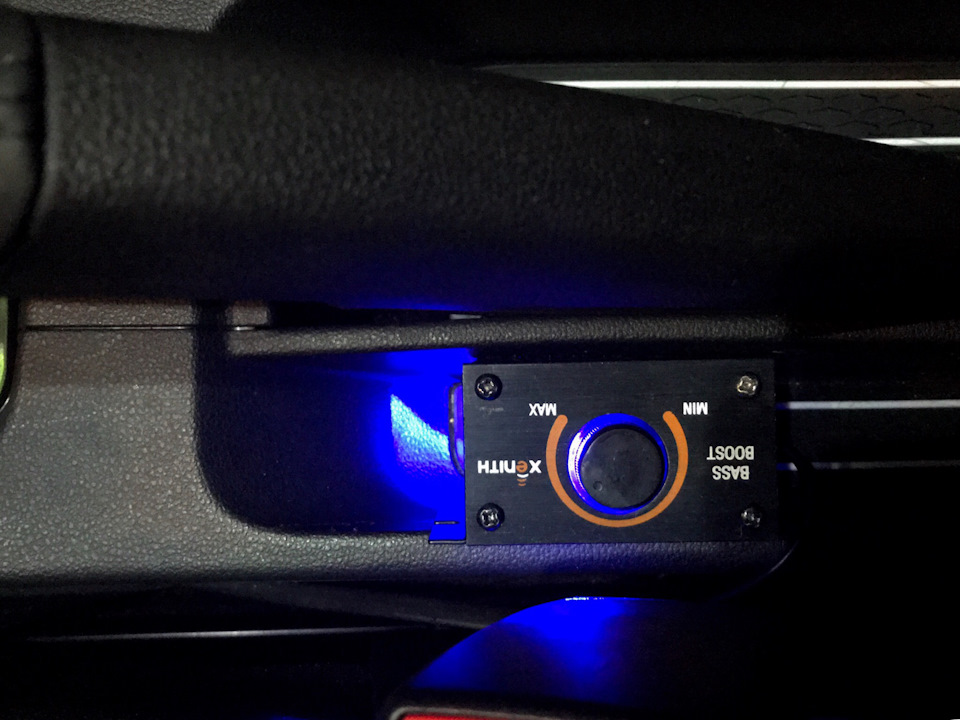

Нужный вход на нем имеется, не пришлось допокупать никаких преобразователей линейного выхода. Кабели тоже есть в комплекте, тонковатые конечно, но вроде как медные, да и мощности здесь не особо-то большие, оставил их. Есть выносной регулятор баса, иногда пользуюсь.

прикручивать никуда не стал, плотно засел у ручника в нише.

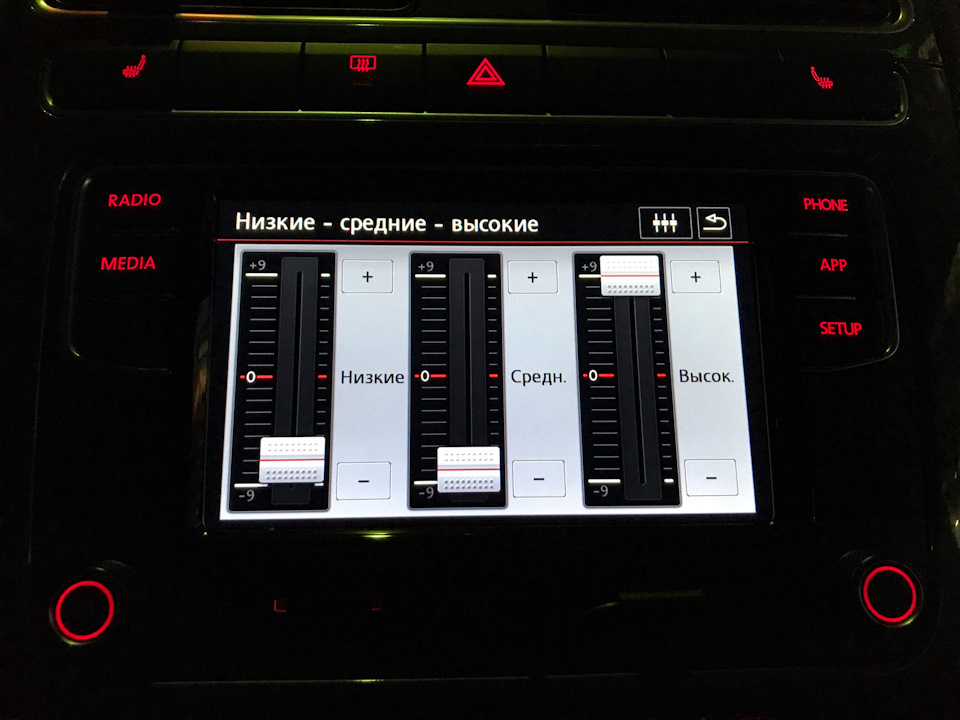

Результатом доволен, разгрузил динамики, при желании можно накручивать гораздо громче. звук стал приятней и глубже. Саб не давит конечно, просто появился приятный басс. В машине ничего не гремит и не дребезжит, что очень радует. Места в багажнике занимает совсем немного, да на самом деле меня этот вопрос меньше всего волновал.
Спустя время не жалею вообще что сделал именно такой выбор

Источник

Вопрос про высокоуровневое подключение

1. Колонки к сабу цепляют именно при подключении по высокому уровню. В этом случае на саб подается «колоночный» сигнал, и (иногда!) чтобы дополнительно не тянуть провода, колонки подключают к сабу. Т.е. вариант 1: от усилителя от каждого канала колоночный провод идет к своей колонке. И от каждого канала еще один колоночный провод идет к сабу. Итого от усилителя идет 4 провода. 2 к колонкам, 2 к сабу. Вариант 2: от усилителя от каждого канала колоночный провод идет к сабу. А от саба идут провода к колонкам. Т.е. получается, что саб подключен в колоночный провод «по пути» от усилителя к колонке. Иногда так проще.

Громкость колонок регулируется на усилителе. Саб из этого колоночного сигнала находит свои частоты и воспроизводит их.

Алексей успокойся, человек музыку не слушает, судя по логину и в аудио ничего не понимает, судя по посту.

Советую скачать инструкцию на Рел, там все замечательно расписано по настройкам, без пульта конечно тяжело, советую настройку делать вдвоем, один слушает и командует, второй настраивает. Но для музыки лучше настроить по высокому, для более точной подстройки.

Громкость колонок регулируется на усилителе. Саб из этого колоночного сигнала находит свои частоты и воспроизводит их.

Источник

Как правильно подключить сабвуфер по низкому и высокому уровню?

Без указания фирм, без фанатизма, без феншуя. Без relов, velodynов, mbquartов и тд). Не хочу давать пищу для острых умов троллей.)

Для кого то мой трифоник дешманский, для меня он ЗВУЧИТ.

Соорудил трифоник. Две полочные и активный саб. Звук зашел. Получил тот самый бас в грудь. Но при этом середина немного теряется. Пропадает прозрачность вокала и некоторых инструментов. Всегда ли так происходит при построении трифоника?

Производитель моего усилителя рекомендует подключать сабвуфер только по низкому уровню от выхода Pre Out. В сабвуфере моно RCA-вход, и входы по высокому уровню.

— Существует кабель с Y-разъемом. Как он поключается к сабвуферу: 1 RCA в сабвуфер, 2 RCA в усилитель? Или наоборот? Наоборот не для моего саба.

— Могу ли я подрубить сабвуфер по высокому уровню не от акустическим клемм усилителя, а от акустических клемм колонок? (мочь то я могу, а будет ли это правильно?)

Ответы

Привет. Спасибо. Про такую схему я не подумал.

У вас же вроде ямаха 1ххх? Например в 1100-й модели нельзя саб по высокому уровню подключать.

Да, вы правы. Но я так подключал, потом только в паспорте прочитал что нельзя. Вроде ничего не произошло

Можно,я как раз с 1000й и коннектил два Саба по в/у,без проблем.

У 1100 в паспорте сказано, что нельзя, но не говорится почему.

Тролли ни словом, так оценками будут троллить)

Или если есть что сказать, вливайтесь в разговор.

Можно ли с клемм колонок? Вообще чем отличается подключение по высокому уровню от колонок и от усилителя!?

И куда девается середина и можно ли ее вернуть?

Середину можно приподнять, заглушив фазоинверторы в колонках(извините, не знаю, что у Вас за акустика), а на сабе приподнять полосу среза, как вариант. Вообще с трифоником очень интересно возиться, но по своему опыту могу сказать, что идеально для всех записей настроить проблематично. Например, недавно на каком то альбоме Эми Макдональд настраивал, чтоб басгитара по максимуму ровно играла, получилось неплохо, но потом включил тяжеляк и услышал, что немного не хватает того самого удара в грудь. По этому приходится периодически покручивать регуляторы, в моем случае это пару щелчков ручек громкости и среза туда или сюда.

По поводу подключения к клемам колонок, а не усилителя-разница только в том, что сигнал дополнительно пройдет через акустические провода.А по поводу разницы в звуке-это уже Вы слушайте))

Насилия никакого нет, с некоторыми колонками поролоновые заглушки в комплекте идут. После заглушки колонки станут играть сильно по другому, а вот лучше или хуже, это уже нужно слушать. Скорее всего бас станет более сухим и плотным, но потеряет в глубине. А тут уже должен помочь сабвуфер. Но это в теории, а как конкретно в Вашей комнате будет, нужно проверять.

спасибо, буду пробовать

В идеале нажен сабвуфер с высокоуровневым входом (куда заходит сигнал с колоночным выходов усилителя) и таким же выходом, откуда сигнал идёт дальше на входы колонок. В этом случае в сабвуфер можно регулировать частоту среза, т.е. ту отметку, с которой бас будет поступать на колонки. Конечно при условии, что на сабе есть такой регулятор.

Знаете, вы уже вроде давно в теме, но вопросы вызывают недоумение. Неужели ни одной темы про подключение и настройку сабов тут не читали? Уже вроде сто раз про это было.

Замыкать на коротко левый и правый выход преаут кабелем Y не стоит. Надеюсь понимаете почему? Такой кабель подключают наоборот: два тюльпана в саб.

И ваш усилитель действительно не стоит подключать к сабвуферу по ВУ. Более точное объяснение почему давал Wadim в одном из постов, но где не вспомню.

Почитайте про настройку трифоника. Может и не получите «в грудь», зато звук станет сбалансированный и глубокий. Почитать можно даже инструкцию от Rel. Там не плохо написано и для начала вполне пойдёт.

Спасибо за ответ. Я исхожу из того что век живи и век учись. В теме я очень давно. Думаю ничего страшного не произошло что я задал тут вопрос.) опять таки общение.

Про Y я не знал. Теперь благодаря вашему ответу принцип мне ясен)

Источник

Высокоуровневое подключение сабвуфера: будет ли разница в громкости?

Вот интересует такой вопрос? Что если активный сабвуфер подключить по высокоуровнему входу к AV-ресиверу? В ресивере имеется выход для сабвуфера. Что из этого получится?

Просто читал, что люди писали: можно сабвуфер подключить на фронты AV-ресивера, а колонки в сабвуфер. Или же от сабвуфера проводами к фронтам на колонки.

Просто интересно, какое подключение правильней и что оно даст? Будет ли слышна разница по громкости сабвуфера и качеству звука?

Ответы

Выскажу свою точку зрения.

При использовании сабвуфера в трифонике ( в стереосистеме) для прослушивания музыки сабвуфер к системе лучше всего подключать по высокому уровню,т.е. к тем же акустическим клеммам, куда подключены Ваши фронтальные АС или стерео пара к интегральному стерео усилителю.

В этом случае Ваш сабвуфер получает точно такой же сигнал, как и Ваши колонки и в этом случае от трифоника легче получить более слитный и согласованный звук в стерео системе.

Но, далеко не все сабвуферы допускают одновременное подключение сабвуфера к системе и по низкому и по высокому уровню, а самое главное, что для достижения оптимального звучаниясаба в стерео (трифоник) и в системе ДК по LFE каналу для сабвуфера требуются совершенно разные настройка баса, а следовательно на самом сабвуфера должна быть возможность независимых регулировок для звуковых настроек баса сабвуферадля низкого и высокого подключения. А такими возможностями обладают далеко не все сабвуферы. Как пример таким сабам можно привести саб машины фирм MJACOUSTICS и REL.

В Вашем случае сабвуфер SONY нельзя одновременно подключать и по низкому и по высокому уровню, это может привести к выходу из строя самого сабвуфера или Вашего AV ресивера, так что подключайте по каналу LFE и все будет работать более ии менее нормально, на сколько позволяет класс данного саба.

Спасибо за советы Вам всем.

Просто у меня две пары колонок и саб и я слушаю музыку.Но вы говорите что для трифоника лудще высокоуровень.А хотелось бы задействовать все четыре колонки но по повысокоуровню что играло все равномерно.

Хорошо.Наверное не так написал.Как задействовать четыре колонки и саб чтобы они играли равномерно по громкости для музыки от ав ресивера?

для стерео нужно ДВЕ колонки.

Да просто хотел более объемного звука в музыке.Две колонки стоят возле телевизор,а две за диваном на стене друг на против друга

Включите на ресивере режим All channel stereo, это будет намного правильней, чем колхозить разные варианты подключения.

Андрей, музыку СТЕРЕО слушают на ДВУХ колонках. потому она и называется СТЕРЕО.

Как писал г-н Миша Кучеренко в своей книге, «стерео» с греческого переводится как твёрдый, устойчивый:))

Доброго Вам дня и желания воспользоваться поиском на сайте. Все типы подключения сабов здесь обсуждались десятки, если не сотни раз.

В ресивере имеется вход для Саба

Может не вход а выход?

Высокоуровневое подключение, при наличии таковой функции у сабвуфера, подразумевает подключение саба отдельным кабелем непосредственно на выходные клеммы усилителя/рессивера, или на входные клеммы акустики. Таким образом, и акустика и саб будут получать единый сигнал с Вашего источника усиления.

Я понял.Да,только что прочитал много тем сдесь про это.Но все равно не пойму.Нужно Саб подключить на оба фронта ресивера,а напольные колонки в Саб? Или же провода от Саба подключить на клеммы обеих фронтов ресивера куда подсоеденены напольники?

Какой собственно саб и какие у него коммутационные возможности?

Sony sa cs 9.есть возможность lfe подключения.И есть высокоуровневые входа и выходы

А паралельно я правильно понимаю?От Саба in правый +- к фронту ресивера правого +-, а левый in на Сабе к фронту ресивера левый+-?

При наличии АВ-ресивера пользуйтесь низкоуровневым подключением. К тому же саб не прямо таки высокого класса. Высокоуровневое подключение обычно используют с усилителями, не имеющими выхода на сабвуфер.

Или же от Саба in к фронтам ресивера,а напольники к out Саба?

Та я и пользуюсь низкоуровневым.Да.саб не ахти.Просто хотел узнать будет ли разница

Я это просто к чему? Когда не было ресивера,я данный Саб подключал к муз.центру по высокоуровнему.И так и так.Счас Саб подключен к ав ресиверу по lfe и такое чувство,что он как то играет тише

Так и должно быть, это нормально.

А по высокому будет громче?Или же это бессмысленно?Для музыки.

Да, обычно так громче.

А как будет впринципе самое оптимальное.Подкинуть Саб на оба фронта. Саб подкинуть на фронта,а колонки в Саб.Или же по lfe?

А я использую, вы не поверите, 4 сабвуфера! 2 подключены по LFE (у меня в ресивере 2 выхода), а два к высокоуровневые выходам ресивера в режиме bi-amping, т.е. дублируют фронтальные колонки. Ну люблю я бас! В результате и в многоканале баса достаточно, и в стерео тоже. При этом в стерео работают только те, которые подключены к колоночным выходам, а в многоканальном варианте все 4!

Из ресивера провод в сабвуфер (in),с клемм (out) сабвуфера подключаете ас (одну пару) и всё..

И будут работать 4 колонки и саб?А ресивер не сгорит?

Без разницы, как Вы подключите две пары АС на ОДИН выход ресивера, через высокоуровневый вход-выход саба или напрямую к фронтальным клеммам ресивера параллельно две пары АС. В любом случае Вы будете излишне нагружать усилители Вашего ресивера или он вообще не будет работать,т.к. суммарный импеданс параллельно подключенных к ресиверу АС может быть ниже нижнего предела импеданса АС, с которыми может работать усилитель ресивера, а это не ниже 6-4 Ом. При параллельном подключении 6 Ом АС общий импеданс будет равен 3 Ом и менее, а при 4 Ом колонках общий импеданс будет равен 2 Ом, Ваш ресивер в лучше случае «уйдет» в защиту, а в худшем-попросту сгорит! Никаки 4 колонки подключенные к одному стерео выходу не дадут никакого дополнительного объема звучания в стерео, сделают звук только хуже!)))

А почему на один выход ресивера?На Сабе два выхода и два входа высокоуровневых.И цеплять на правый и левый канал ресивера

ну если вы не сторонник просто долбежки со всех сторон ))))

Имеется в виду два высокоуровневых входа и выхода на сабвуфере! Усилитель в сабвуфере работает только на НЧ драйвер саба. А при подключении АС к высокоуровнему входу от клемм ресивера пассивный кроссовер в сабе срезает бас на 80Гц и далее подает сигнал на акустичнские(высокоуровневые) выходы на колонки, а через делитель часть сигнала приходит на усилитель сабвуфера для работы НЧ динамика саба.

Две,для стерео только две.

Только авторизованные пользователи могут отвечать на вопросы, пожалуйста, войдите или зарегистрируйтесь.

Источник

3 способа — как подключить сабвуфер к штатной магнитоле

Читайте далее

Как убрать рыжики с кузова автомобиля

Даже если человек не меломан, он обычно всё равно что-то слушает в машине: радио или треки, записанные на «флешке». Но бывает, что со временем звук заводской аудиосистемы перестаёт устраивать. Хочется больше громкости, более глубокого баса. Это значит, что самое время добавить сабвуфер к штатной магнитоле!

Если в машине есть головное устройство или, как его ещё называют по старинке, — магнитола, установленное не на заводе-производителе, то расширить аудиосистему несложно. Для этого надо подключить к линейным выходам ГУ внешний усилитель, а от него — сабвуфер.

Со штатной магнитолой не всё так просто. Дело в том, что у таких устройств обычно нет линейных выходов (RCA или «тюльпанов»). А именно к линейным выходам подключают усилители.

Можно ли подключить сабвуфер к штатной магнитоле?

Узнав, что у вашего штатного головного устройства нет линейных выходов, не стоит расстраиваться. Эту проблему можно решить. И подключить сабвуфер к штатной магнитоле не так уж сложно. Для этого существуют способы, реализовать которые может даже неопытный человек.

Как подключить сабвуфер к штатной магнитоле?

Есть три варианта подключения сабвуфера к штатной магнитоле: вывести линейный выход из него, воспользоваться отдельным высокоуровневым преобразователем или же подключиться к входам высокого уровня в усилителе. Рассмотрим их ниже.

Первый вариант

В первом варианте производится процедура, которую называют «выпаять линейники». При этом головное устройство снимается с автомобиля, разбирается, а с его платы выводятся линейные низкоуровневые выходы.

Они выглядят как два обычных RCA-разъёма. После такой операции к ним можно подключать усилитель, а к усилителю — сабвуфер.

Человек, далёкий от электроники, вряд сможет сделать такое самостоятельно. Поэтому проще снять головное устройство и отнести к людям, занимающимся ремонтом автомобильного аудио. После фразы «мне нужно выпаять линейники» обычно у специалистов вопросов не возникает.

Небольшой сложностью может быть процесс снятия штатной магнитолы. Сначала кажется, что это непосильная задача. На самом деле тут всё просто. Нужно всего лишь прочитать инструкцию, если она есть. Или найти на просторах интернета руководство по снятию ГУ. Часто люди выкладывают фотографии или видеозаписи, которые помогут вам в этом.

Обычно для того, чтобы снять штатную магнитолу, нужно отсоединить переходную рамку, если есть такая необходимость. Затем, с помощью двух или четырёх спиц, которые вставляются в небольшие отверстия на магнитоле, отщёлкиваются фиксаторы и ГУ снимается.
Вместо спиц можно использовать другие подручные средства, например, тонкие металлические полоски или что-то другое, в зависимости от модели головного устройства.

Второй вариант

С одной стороны — «тюльпаны», с другой — провода для акустики. Например:

Потом нужно найти провода, идущие на задние динамики. Обнаружить их можно непосредственно на выходе из головного устройства. Чтобы узнать, что это нужные вам провода, ищите распиновку для вашей модели ГУ.

Также их можно отыскать в области центральной стойки, перед их проходом в дверь, это будет даже проще. Провода для акустики подключаются к преобразователю с одной стороны. А «тюльпаны», с помощью межблочного кабеля, соединяются с линейным входом усилителя.

Третий вариант

Третий вариант — подключить провода, идущие к задним динамикам, к высокоуровневым входам на усилителе, если они есть в наличии. Если сабвуфер активный, то есть — со встроенным усилителем, входы высокого уровня в нём также могут присутствовать.

Найти акустические провода, которые идут к задним динамикам можно так же, как и во втором варианте. Причём отрезать их полностью необязательно. Достаточно снять изоляцию и, без разрезания кабеля, подсоединить сабвуферный усилитель.

Конечно, если динамики находятся в задней полке, а сабвуфер в багажнике, то лучше выбрать что-то одно. Совместная работа «саба» и задних динамиков не рекомендуется, так как низкочастотный динамик будет мешать полочным динамикам, ухудшая их звук.

Если же динамики находятся в задних дверках, их можно не отключать, а сначала послушать.

Схема подключения сабвуфера к штатной магнитоле

Схема подключения выглядит элементарно:

— ГУ (провода, идущие на задние динамики, обозначаются на схемах, как RR+- и RL+-) — преобразователь сигнала — внешний усилитель.

Если же используются высокоуровневые входы на усилителе, то ещё проще:

— ГУ — усилитель. На усилителе входы высокого уровня обозначены, как Hi Level Input, Hi Input или Speaker Level Input.

Какое качество звука будет при таком подключении?

Сразу же следует сказать, что все манипуляции, описанные в этой статье, оправданы, если вы хотите с небольшими усилиями улучшить качество звучания вашей штатной акустической системы. Добавление сабвуфера значительно расширит динамический диапазон музыкальных треков, которые вы сможете слушать. Звук станет более глубоким и объёмным.

Но ожидать значительного прироста качества всё же не стоит, поскольку большинство штатных магнитол в принципе не могут выдать звук высокого качества. Если вы выбрали первый вариант, как подключить сабвуфер к штатной магнитоле, с выпаиванием линейных выходов, качество звука будет выше, по сравнению с другими вариантами. Если вы воспользовались внешним высокоуровневым преобразователем или входами высокого уровня в усилителе, качество будет немного хуже.

Возможно, большинству людей этого будет достаточно. Если же нет, выход один — менять головное устройство или устанавливать отдельную магнитолу, с необходимой вам функциональностью и достаточным количеством линейных выходов.
