Как подключить автомобильный усилитель дома?

Домашний усилитель из автомобильного

Чтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Вот такой блок выдаёт на выходе +12V ток 14А.

Как определить? Смотрим характеристики блока питания, строчку «мощность по линии 12V». Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V

16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на «полную катушку», будет играть тише. Теперь о подключении.

На корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – «управление»). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

В качестве источника звукового сигнала может сгодиться рядовой MP3-плеер. Также потребуется переходник с 3,5 мм. джейка на «тюльпаны».

У многих усилителей регулятор уровня входного сигнала имеет только указатель в виде стилизованной стрелочки или указателя.

В зависимости от комплектации автоусилителя, его можно применять по-разному. Простейший пример.

В режиме FLAT никакой коррекции сигнала не происходит. Грубо говоря, что пришло на фильтр, то и вышло.

Все автоусилители могут работать в режиме моста (Bridge). Это когда два усилителя работают на один динамик или колонку. При этом мощности складываются. Таким образом, при наличии 4-канального автоусилителя можно смонтировать стереосистему с сабвуфером 2+1(sub).

Достаточно 2 канала усилителя включить в мост и подключить к НЧ-динамику, он будет выполнять роль сабвуфера. При этом переключателем режимов выбираем режим LP и выставляем нужную частоту среза для сабвуфера. В результате мы получим полноценный сабвуфер. Оставшиеся 2 канала можно задействовать для усиления правого и левого фронтального канала. Для них режим ставим OFF.

Вы когда-нибудь задумывались над тем, почему в акустических системах всегда применяют один, но мощный сабвуфер? Дело в том, что на низких частотах человеческое ухо плохо воспринимает стереоэффект. То есть уху «по барабану» откуда грохот. Но чтобы ухо нормально воспринимало НЧ-звуки вместе с другими (СЧ и ВЧ), звуковая мощность должна быть в 2 раза больше, чем правого (R) и левого (L) каналов в отдельности. Именно поэтому, сабвуфер и нужно включать в режим мост. Думаю, это понятно.

Прежде чем что-либо подключать, обязательно читаем инструкцию к вашему усилителю!

Источник

rem для усилителя/сабвуфера

Чего то вспомнил, решил поделиться…
Периодически выскакивают посты с подключением rem усилителя то к зажиганию, то к плафону, то еще куда то.
Сделал себе по другому, и Вам рекомендую:

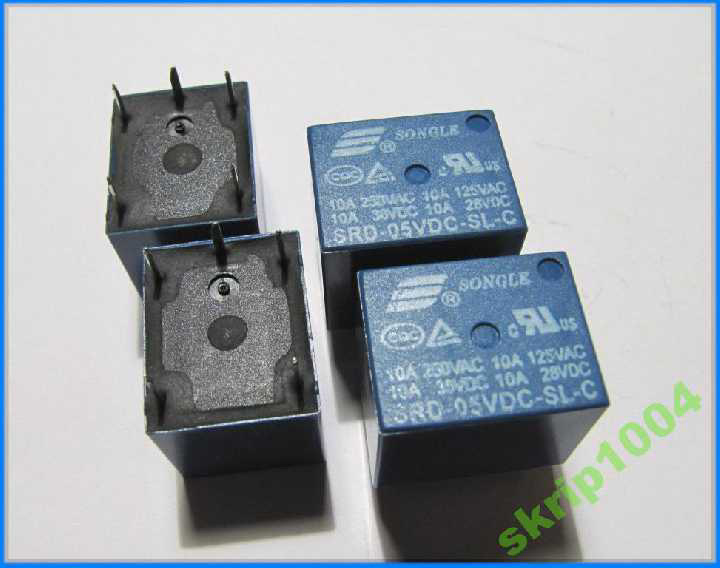

Покупается реле 5ти вольтовое

Подключается к питанию юсб порта

Пин 3, 4, в зеленом разъёме квадлока.
Либо же на самом юсб порте. На его разьеме есть отдельно идущие черный и красный провода.
Два НР контакта реле, тянете со всеми проводами к усилителю. Подключаете эти два провода к +12 и rem.

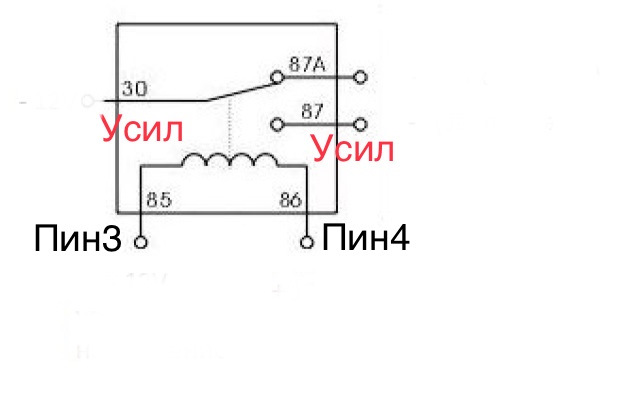

Схема контактов реле.

У разных реле, распиновка может быть разная.

Имея тестер можно прозвонить им распиновку.
На измерение сопротивления. Меряем. Те 2 контакта где сопротивление показывает 100-500 ом. Это катушка. Эти контакты к зеленому разьему.
Припаяться к этим контактам. Подать на них напряжение от трех пальчиковых батареек, и измерить(в этот момент) сопротивление на остальных контактах. 2 контакта на которых сопротивление 0 при подключенных батарейках, и нет сопротивления при отключенных батарейках, это и есть нужные для подключения к усилителю.
Этим способом можно выяснить распиновку любого реле.
Реле нужно 5 вольт! Поэтому 3 батарейки последовательно, его включают.

Когда появляется питание на юсб порте(а появляется за пару сек до запуска магнитолы), включается усилитель.

Релюшка потребляет 10-30 мА(в завтсимости от миниатюрности). Порт расчитан как минимум на 1А. Магнитола ее(релюшку) не заметит.

Как то так!
Всем добра!

П.с. Дополнение.
Как подсказал товарищ Paradist, можно попробовать rem усилителя подключить напрямую к красному проводу, в зеленом разъеме. В зависимости от внутренней схемотехники, может оказаться что Ваш саб/усилок, может включаться от этого сигнала. Имеется ввиду, что может оказаться что усилителю может хватить 5вольт для включения. Тогда никаких релюх городить не нужно.

Источник

#Подключение провода REM без лишней помощи

Собственно важный момент при подключении пассивного буфера, чтобы не съело аккумулятор, это провод отключения или так называемый провод «REM».

Чтобы никому не платить деньги для его расключения в пучке замка зажигания, сделал все сам от штатной проводки, которая гасит наш штатный усилитель. Спасибо огромное вот этому человеку за его помощь в определении нужного мне провода: vital89 — просто истинный красавчик!

— Шаг 1: Отделяем пластиковую обшивку заднего правого порога, чтобы обеспечить доступ к гофре штатной проводки.
— Шаг 2: Вскрываем гофру и расслаиваем пучок проводов.
— Шаг 3: Нас интересует одинокий белый провод. (Обращаю ваше внимание что в гофре находится 4 белых провода: 2 их них переплетаются косичкой с такими же красными проводами — это питание задних колонок, остаются 2 — нас интересует тот, что потоньше! На первый взгляд они одинаковы, но при свете и без лишней суеты на глаз или на ощупь можно заметить что один тоньше другого — ИМЕННО К НЕМУ И НУЖНО ПРИВЯЗЫВАТЬСЯ!)
— Шаг 4: Удаляем изоляцию и «привязываемся».
— Шаг 5: Подключаем другой конец к своему усилителю.
— Шаг 6: Проверяем. (При положении ключа «1» — должна гореть зеленая лампа питания на усилителе, при положении «0» или выемке ключа — она должна погаснуть, прерывая питание на усилитель.)
— Шаг 7: Изолируем везде, где произошло вмешательство.
— Шаг 8: Собираем все в обратном порядке и остаемся довольными своей работой)

Источник

Gnd на усилителе что значит

Ответы

Wolfsangel 6 (17779) 2 3 14 8 лет

B+ => battery positive, плюс питания, жирный провод.
Rem — Remote — кидается или на ACC или к магнитоле — по сигналу с этого провода, усилок включается и выключается — нужно чтобы не жрал ток при выключенном мафоне/двигле и чтобы не ставить на него отдельный выключатель.
GND — ground — корпус, он же минус.

На усилителе, rem. Обычно обозначает дистанционное управление. Для автомобильного аудиоусилителя удаленное соединение может быть для пульта дистанционного управления. Обычно это набор на одном конце и телефонный разъем, например, соединение с другим. Это позволяет вам уменьшить коэффициент усиления или громкость на усилителе, где бы вы ни захотели смонтировать пульт. Если имеется клемма (винт и зажим для крепления проводов) под меткой rem, то для дистанционного отключения. Дистанционное отключение для внешних усилителей, например, для сабвуферов или громкоговорителей верхнего уровня, соединяет тонкий синий провод от головного устройства или радиостанции к усилителю. Для головных устройств или радиостанций дистанционное соединение подключается к системе зажигания. Оба они позволяют выключить усилитель, когда ключ или радио находятся в выключенном состоянии. Для усилителей домашнего кинотеатра удаленное соединение может быть для нескольких вещей. Это может быть для ИК-приемника или инфракрасного приемника или для управления с другого устройства. Эти два обычно представляют собой 3,5-миллиметровый гнездовой разъем. Если он выглядит как 2-контактная розетка 110V, он отключит питание на другом устройстве, когда усилитель отключится.

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.

Подсоединение магнитолы

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.

Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Распиновка разъема (расшифровка)

Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему. Иными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.

Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.

Детальное описание разьемов

Описание разъемов управления

В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.

Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.

Название проводов и выходов питания автомагнитолы

Источник

Обозначения и расшифровка проводов магнитол

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов
по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений:

Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
Красный (маркировка АCC или А+) — это плюс замка зажигания;
Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.
