7. Установка видеорегистратора Xiaomi 70 MAI M300
На предыдущих машинах использовал почти такой же регистратор, Сейчас вышла его обновленная версия M300.
Заказал на Али с доставкой из России (ссылка)
Выбирал я данный регистратор (как и прошлые) по нескольким причинам:
— отсутствие дисплея;
— возможность спрятать его, чтобы из салона не мозолил глаза;
— наличие wi-fi, чтобы в случае чего можно было скачать видео в телефон.

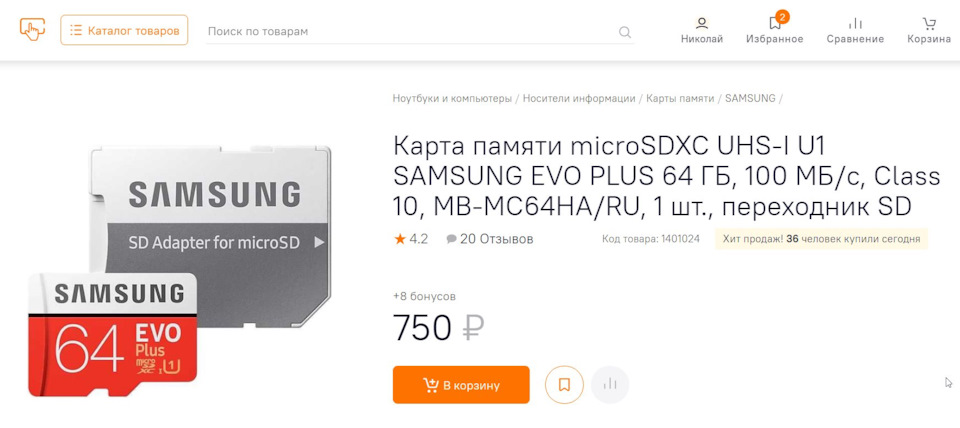

Карта памяти также по старинке — Samsung EVO Plus microSDHC 64 Гб. Работает без нареканий. 10 класс. гарантия 10 лет.

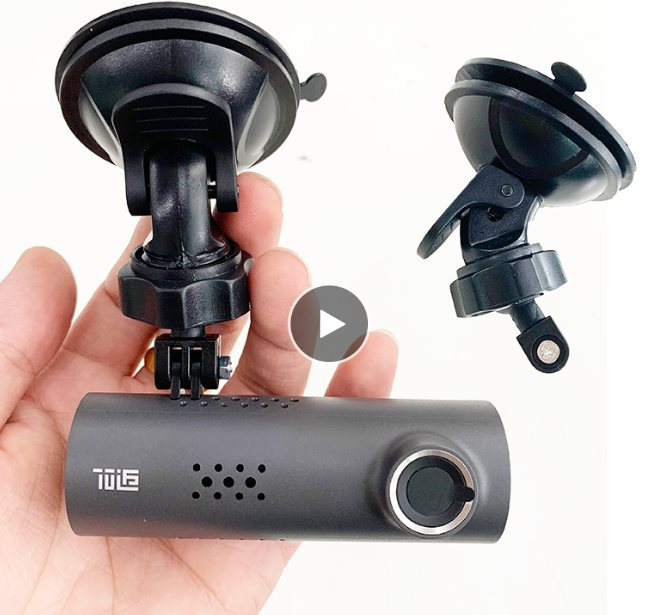

Вдруг кому не понравится штатное крепление, можете заказать на присоске (ССЫЛКА)
Теперь самое интересное — ПОДКЛЮЧЕНИЕ!
По итогу пришлось самому вооружиться мультиметром и выяснять, на какой пред можно подключиться, чтобы питание появлялось при включении зажигания и пропадало как можно скорее после выключения.

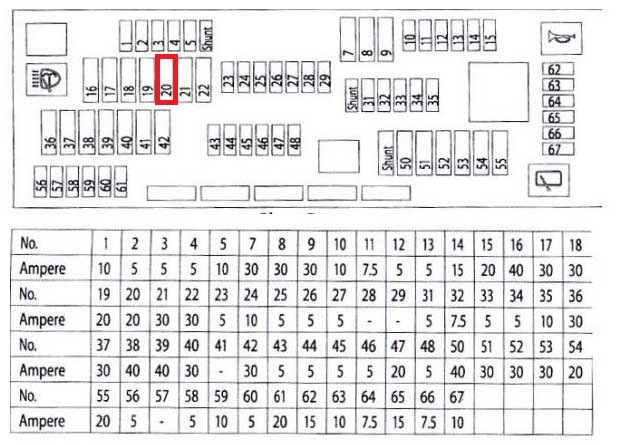

Такой предохранитель был найден — № 20 за бардачком.
Питание на нем появляется при включении зажигания и пропадает ровно через 3 минуты после выключения.
Кстати, с блоком предохранителей удобно работать снизу, сняв защиту, нежели чем через лючок в бардачке.

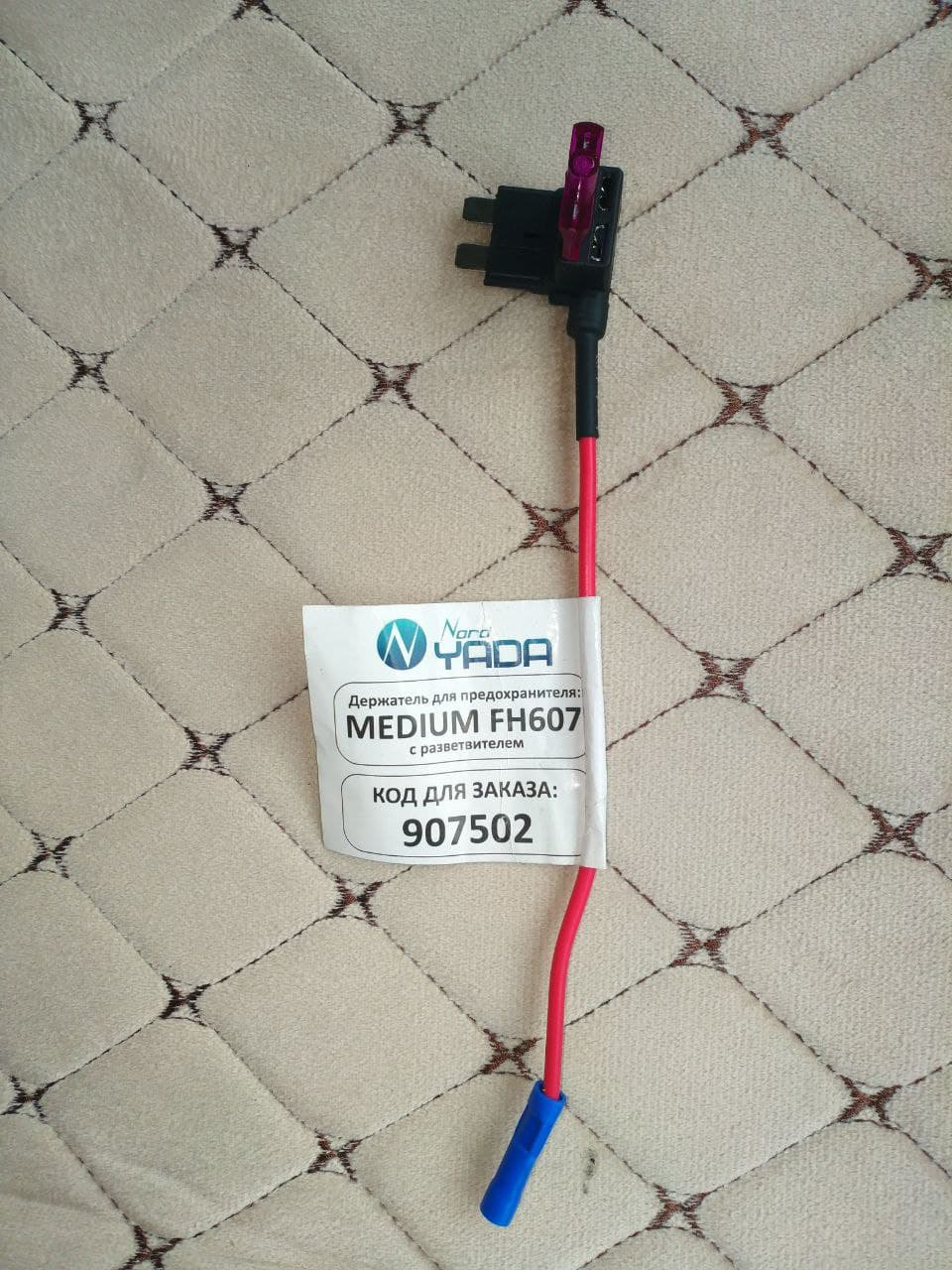

Для подключения купил вот такой разветвитель

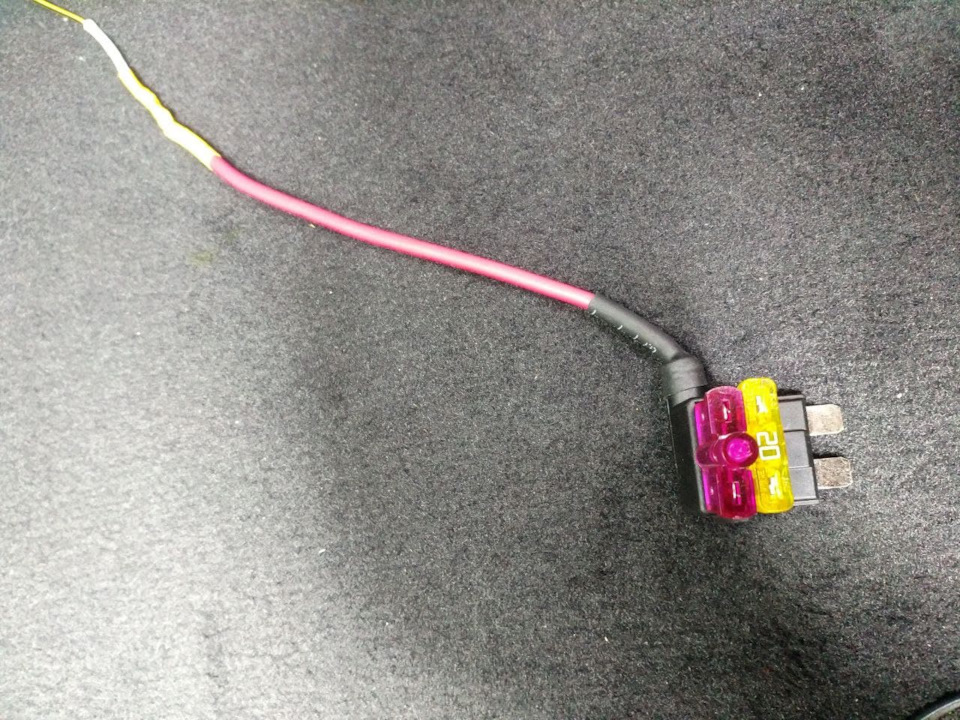

Регистратор защищен предом на 3 Ампера

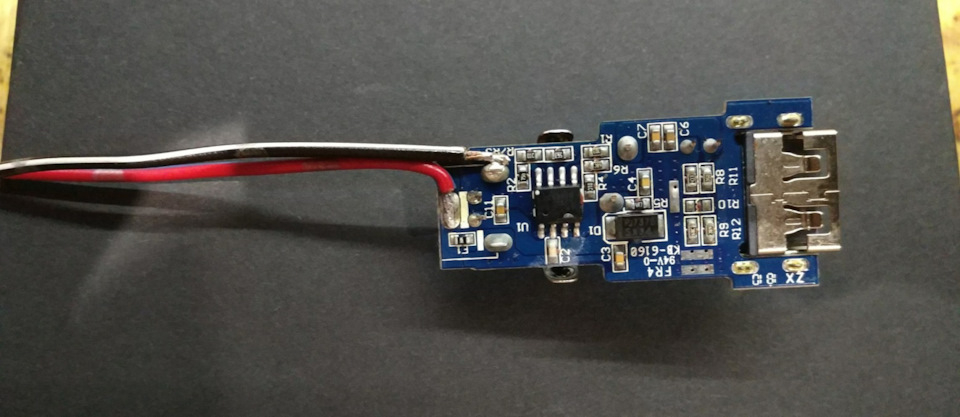

Для подключения разобрал блок, который идет с регистратором и припаял провода

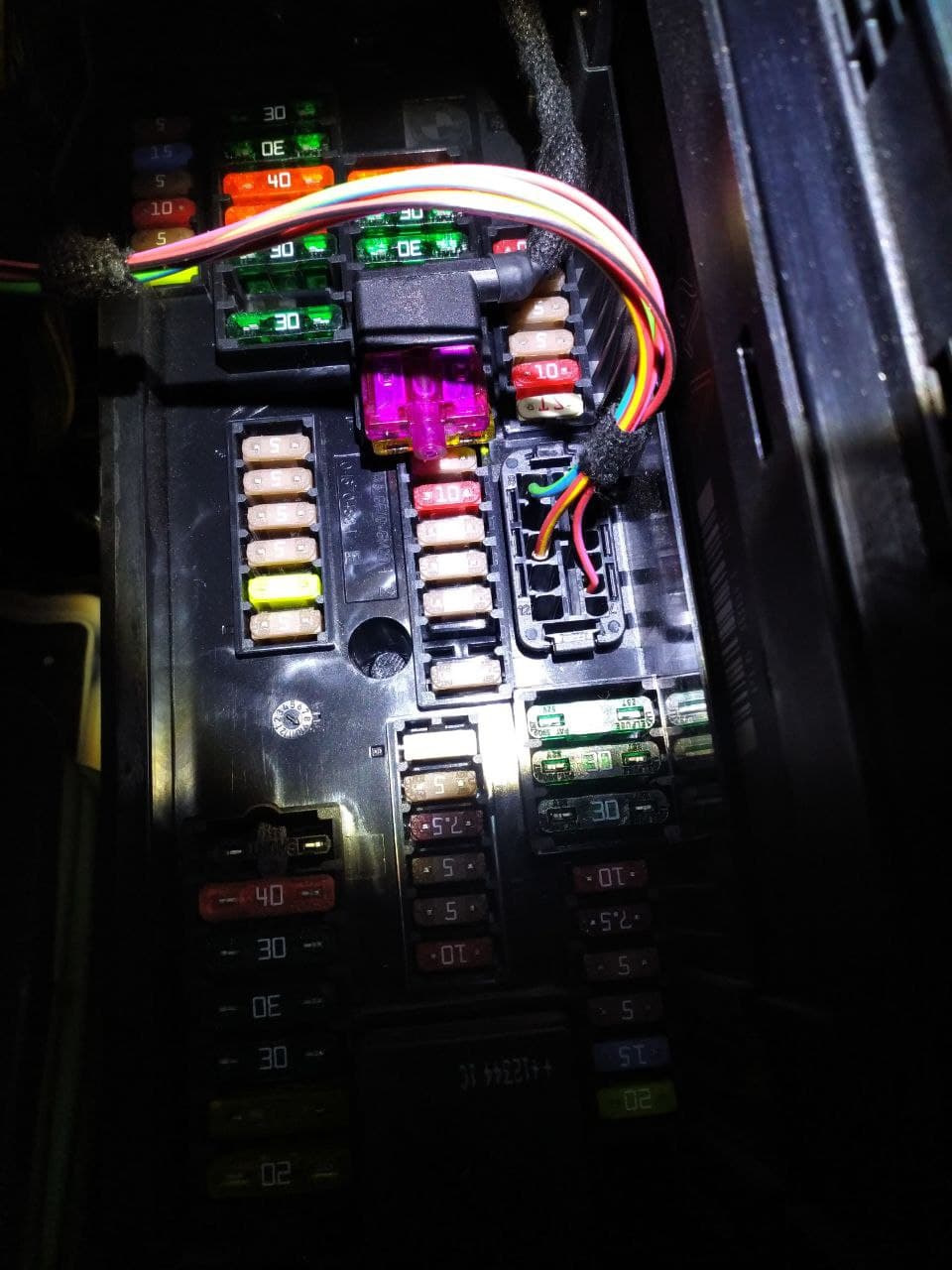

Вставляем эту приблуду хвостом в сторону двери пассажира, т.к. питание идет с левого контакта на правый, т.е. если пред сгорит, то и питание регистратора отключится. В противном случае, даже после сгорания 20 Амперного преда регистратор останется работать, что не есть хорошо.
Массу взял в правой стойке на болту крепления подушки безопасности
Установка двухканального видеорегистратора Xiaomi 70mai dash cam pro plus a500s-1!
Доброго времени суток, Драйвовчане!
За последний год с моей машиной произошло 2 аварии и все не по моей вине. Одно радовало, что никто не скрылся с места аварии, люди с совестью оказывались. Но бываю же и те, кто без совести и тупо могут потом гнуть свою линию, что мол в ДТП правы только они. Вот чтобы потом таких ярких споров не было, я и купил видеорегистратор.
Как уже писал в посте ранее, решил я отбросить поиски Видеоргистратора-зеркала и купил обычный видеорегистратор на лобовое стекло Xiaomi 70mai dash cam pro plus a500s-1. Видеорегистратор оказался непростым, а двухканальным, что радовало, но конечно качество съёмки тыльной камеры оставляет желать лучшего. Да и ещё одна положительная плюшка данного видеорегистратора, это съёмка в парковочном режиме, но не полноценная, а по 1 кадру в секунду. Возможность подключаться к видеорегистратору по wi-fi или по Bluetooth уже не нахожу чем-то крутым в видеорегистраторах. Подобная фишка есть и в более бюджетных видеорегистраторах Xiaomi. Да и нужно это подключение только для настройки, просмотра записей и скачивания видеороликов с регистратора. Не так уж и часто этим придётся пользоваться. По мне, так могли бы уже в подобный видеорегистратор засунуть слот под 4G sim карту и чтобы появился какой-нибудь car-assist, для удалённого доступа к видеорегистратору. Если в будущем у Xiaomi появится модель с подобной функцией car-assist, то куплю не задумываясь. Ну а теперь о самом аппарате!
Комплектация!
1) Видеорегистратор Xiaomi 70mai dash cam pro plus a500s.
2) Камера заднего съёма Xiaomi 70Mai Rear Camera (RC06).
3) Провод питания для работы в парковочном режиме.
4) Адаптер питания для прикуривателя 5В 2,4А. Можно заряжать и телефон.
5) Провод для подключения к компьютеру USB-microUSB.
6) Кабель для подключения задней камеры. Помоему 3,5м.
7) Пластиковая лопатка для укладки проводов.
8) Пластиковая проставка, для подвеса видеорегистратора к лобовому стеклу.
9) Плёнки по 2 штуки на переднее и заднее стекла автомобиля.
10) Запасные скотчи на переднюю и заднюю камеры.
11) Инструкция.
Цена всего этого комплекта — 7000р.
Покупал комплект на авито, поэтому обошёлся чуть дешевле рыночной цены, но без гарантии.
6000р — сам видеорегистратор с камерой заднего вида + 1000р — комплект проводки для подключения парковочной съёмки.
Установка!
За установку данного комплекта мастер взял с меня 1500р(по дружбе). Устанавливал данный видеорегистратор совместно с парктроником и на всё про всё ушло 3 часа. Регистратор был установлен первым и заняло это не более 1 часа. Сразу проверил на видеорегистраторе запись видео с карты памяти на 16Гб. Но записывал регистратор на эту карту памяти не боль 2 минут, потом чего-то там матерился и говорил, что карта памяти неисправна, замените её. Странно, ведь карта была 10-го класса. Ну может объём карты не понравился регику. В общем, чуть позже купил и карту памяти kingston canvas select plus на 128Гб за 1000р. Думаю на год другой этой карты памяти хватит. Да и гарантия у неё 5 лет.
По ощущениям!
Да какие тут могут быть ощущения? Регистратор стоит и работает, особо в него не суюсь. С настройками наигрался через приложение 70 MAI, которое скачал с Play Market — а. Качество видео съёмки на компьютере ещё не оценивал, а вот с телефона картинка с передней камеры понравилась. Задняя камера показывает видео посредственно, в добавок снимает задняя камера через глухую тонировку. При выключении машины и выходе из неё, регистратор орёт чего-то там «Через 5 минут включится режим парковочной съёмки». И правда, проверял, включается. Пару раз, когда шумил машину на улице, то регистратор мне начинал петь интересную песню «Вы в пути уже более 4 часов, сделайте остановку». Забота она такая, регистратор боится, что я устал и могу разбить машину, а вместе с ней и разобью драгоценный видеорегистратор. Болтает регистратор скорее всего с озвучкой Яндекс переводчика. Видел на 4pda прошивку «1.0.2ww со студийной озвучкой Ольги Смотровой», но баловаться прошивками не стал, так как хватает того, что есть в стоке. Надеюсь мой новый видеорегистратор не подведёт меня ближайшие 3-4 года и будет снимать всё необходимое.
Всем ровных дорог и нормальных видеорегистраторов!
Установка видеорегистратора Xiaomi 70mai Dash Cam pro c GPS
Вот наконец-то получил переходник для подключения видеорегистратора к плафону освещения, подключил и решил написать о проделанной работе, а так же поделиться отзывом о данном видеорегистраторе, так как установлен он уже пару недель, а подключен был временно тупо в прикуриватель с проводами через салон (не очень удобно и красиво :)).
Покупал видеорегистратор тут: s.click.aliexpress.com/e/FnKIEjq
Цена со всеми купонами и кэшбеками получилась около 1530грн.
Переходник здесь: kplafonu.ru/product-categ…30-gd-2012-2017-без-люка/
Цена с доставкой из России 356грн.
Сразу скажу что GPS в данном устройстве на данный момент работает только для функции ADAS, т.е. слежение за разметкой (которой у нас почти нигде нет) и слежение за автомобилями перед вами, т.е. быстрое сближение и если вы на светофоре «тормознёте», а машина перед вами уже поехала, то он сообщит об этом. Т.Е. на данный момент GPS совершенно бесполезен, но разработчики обещают в новых прошивках внедрить трекинг и скорость, а это уже очень хорошо. (Добавлено через 6 месяцев: прошивка обновилась и теперь регистратор фиксирует скорость и показывает ваши координаты)
В общем и целом регистратор очень понравился. Включается и начинает запись очень быстро. Качество записи весьма и весьма приличное. Длина роликов по одной минуте, но для записи происшествия больше и не надо. Запись циклическая с перезаписью более старых роликов. Ролик в одну минуту занимает 167.77 Mb, т.е. на карточку в 64Gb влазит около 6 часов видео. Китайские ноунейм карточки не работают — он пишет что карта медленная, а ему надо 10 класс и выше. Меньше 8Gb тоже не берет.
И несколько примеров видео:
Видео youtube, кстати, портит. Реальная картинка гараздо чётче и совершенно без квадратиков.
Дальше о установке:
К стеклу прилипил через родную плёнку, которая идёт в комплекте. Думал что будет плохо держать, но и пленка и скотч к плёнке держаться отлично.
Потом почитал как люди подключают: 1.можно через переходник к плафону освещения.
2. с помощью разветвителя предохранителя к блоку предохранителей.
Второй способ вроди как бы более правильный (и предохранитель будет от замыкания и от зажигания будет четко включаться и выключаться), но первый способ гораздо проще и есть в нём ещё один, на мой взгляд плюс — при выключении зажигания и выходе из машины (не зависимо ставишь на сигналку или нет) регистратор снимает (я засекал) ещё 20,5 минут. После окончания этого времени в машине срабатывает реле и питание на плафон отключается (это при условии что двери закрыты при открытии двери питание снова подаётся на плафон и регик включается). Я считаю это удобно при (не дай бог) ДТП. Вы вышли из машины, закрыли её, а он ещё снимает. И если вы не уверены что на видео (поможет вам это видео или там ваше нарушение), то можно «по-тихому» пока вы на улице как бы разбираетесь в происшествии скачать по wifi (который кстати присутствует в этом регистраторе и не мешает съемке (на некоторых при вкл wifi съёмка отключается)), так вот можете скачать по wifi последние несколько записей и удаленно форматнуть карточку, а уже потом при более серьёзном разборе, дома спокойно посмотреть видео и понять нужно оно вам или лучше им не светить. А так полиция может сразу карточку схватить, а там уже пусто.
Так вот о подключении. Этот способ уже много раз описывался на драйве и никаких трудностей он не вызывает.
1. Открываете карман для очков.
2. Откручиваете два самореза.
3. Извлекаете плафон.
4. Продеваете провод для регистратора аккуратно через потолок к регистратору.
5. Выдергиваете штекер с плафона.
6. Подключаете питание плафона через переходник.
7. Вставляете зарядку в прикуриватель и изолентой крепите её, чтобы не выскочила.
8. Обматываете все мягким скотчем из комплекта, чтобы не стучало.
9. Можно приклеить все на двойной скотч к плафону, чтобы совсем не стучало и не летало там. И можно ещё на всяк случай сверху изолентой прилепить :).
10. Вставляем плафон на место.
11. Закручиваем саморезы.
12. Наслаждаемся проделанной работой.
Удачи всем и чтобы видеорегистраторы пригождались только для фиксации всяких прикольных случаев и индивидуумов 🙂
2️⃣9️⃣1️⃣Установка и подключение 🎥 Xiaomi 70mai Dash Cam Pro Midrive D02
Очередное пополнение БЖ, сегодня речь пойдет об установки и подключение питания видеорегистратора Xiaomi 70mai Dash Cam Pro Midrive D02. Очередное видео от MAKC070, в первые секунды запись со звуком идет на сам видеорегистратор поэтому тихо но потом переключается на телефон, будьте аккуратны.
В комплект данного видеорегистратора входит:
1. Видеорегистратор;
2. Кронштейн;
3. 2 наклейки антистатические;
4. Кабель для подключения;
5. Питание в прикуриватель на 2 выхода usb$
6. Лопатка для укладки кабеля.
7. Инструкция.
8. Дополнительно приобрел флэшку 32GB Samsung evo plus.
Для подключения решил приобрести дополнительное гнездо, взгляд упал на фирму Airline ASP-1-01 с крокодилами цена порадовала в emex всего 146р.
Для начало снимаем старый недовидеорегистратор silverstone f1 был куплен спонтанно, когда каркам q2 приказал долго жить, на тот момент особо финансов не было, а успокоить душу надо было. Снимал он, не то чтобы на 3ку, на 2ку плюсом еще переодически отваливался, приходилось иголкой нажимать резет.
Немного истории о подключении, 3 года назад было потрачено 2 дня для преображении панели приборов, то есть прокладки проводов, чтобы их было невидно. Использовал тогда купленные 2 преобразователя напряжения с различной мощностью и разъемами. Можно ознакомиться:
1. Установка доп. розетки питания, оригинального фонарика и питание для различных девайсов часть 1.
2. Установка доп. розетки питания, оригинального фонарика и питание для различных девайсов часть 2.
Прошло каких то 3 года и в новом телефоне уже не micro usb, а type-c, на видеорегистраторе был mini usb, а на новом micro usb. Поэтому перед покупкой задумался на этот счет и все же решил купить гнездо и подключить в него, но крокодилы заменить на клеммы, закрепить его по надежнее и обматать тем же медленом для мягкости. В голове картинка была сложена как и что подключить, но приступив к разборке салона решил глянуть на установленный ранее преобразователь напряжения установленый для телефона (кабель выходил у левой стойки) как раз micro usb. На коробочке увидел нужный вольтаж 2,1А, подумав, пошел за регистратором, подключил его и он спокойно включился. Вся идея сделать по новому тут же улетучилась. Пишу сейчас данный текст с иронией, но об этом уже в другой статье)), а мы продолжаем. Так как провод был протянут от монтажного блока под бардачком, через климат плюс под рулевой колонкой был истрачено все 3 метра провода, пришлось снимимать левую накладку стойки, залазить под педали, откусывать стяжки в позе лотоса и снимать правую стойку и прокладывать этот кабель уже с другой стороны.
Кабель протянут через стойку, снимая средний плафон освещения, будьте аккуратны он держится кроме 3х защелок еще на 2х саморезах!
Кабель проложен начинаю искать удачное место для установки нового регистратора. Включив акб и питание посмотрев как он снимает из нескольких мест, решено ставить за зеркалом сверху справой стороны, линза хорошо поворачивается и можно выставить нужный угол. Намываю стекло, протираю на сухо и наклеиваю антистатическую наклейку, баго получилось с первого раза. На наклейку уже наклеивается крепеж, в центе немного плохо прижал.
Место выбрано таким образом, что не мишает датчику на зеркале и можно сопокойно видеорегистратор снять.
Теперь нужно уложить все провода и закрепить микрофон от магнитолы Pioneer на плафон освящения, для этого потребовался 2х стооний скотч, место нашлось очень удачно.
Осталось подвязать провода, такак не стал убирать старый кабель mini usb, то его необходимо изолировать, наматывать изоленту совсем не комельфо, как раз подошла заглушка топливного фильтра.
Коробку преобразователя закрепил на правой нише колесной с уже установленой ранее. Старый кабель отключил от питание, уменьшить нагрузка так сказать.
Собираем весь салон, в обратной последовательности, в конце защелкиваем стойки.
Итог проделанной работы, место считаю выбрано самое подходящее, вписался классно.
#42. Топ-регистратор Xiaomi 70mai dash cam pro plus a500s + rear camera и правильное подключение по штатному.
Всем привет.
Наконец-то выдалось время написать новую запись)
На мой день рождения, любимая, так сказать, пассивно позаботилась о моей безопасности и подарила видеорегистратор. Да и не просто регистратор, а самый продвинутый и навороченный от фирмы xiaomi, за исключением серии A800s 4K, которую уже и найти более трудно и цена бегает сильно.
Я же получил видеорегистратор Xiaomi 70mai dash cam pro plus a500s + камера задней съемки Xiaomi 70Mai Rear Camera (RC06).
По приезду домой мне накидали ещё ништячков в виде родного адаптера питания 70mai Hardware Kit, который позволяет работать регистратору постоянно и активироваться при ударе во время парковки. Потребление в этом режиме около 5 мА.
А ещё сверху положили flash-карту 10-го поколения на 64 Gb.
Весь Наборчик выглядит очень нарядно, как снаружи, так и после распаковки. Ощущается какая-то дороговизна, не то, что чистый Китай делал буквально 5-10 лет назад.
И именно такой полный наборчик приехал ко мне.
Технические характеристики регистратора :
-Процессор Novatek NT96580
-Разрешение 2592×1944 + задняя камера FullHD (1920 × 1080). Кодек H.265, 30 fps, (соотношение сторон 4:3)
-Датчик изображения Sony IMX335, 5 MП, диапазон диафрагмы: F1.8 (2 стекл. + 4 пластик. линзы)
-GPS встроенный (отображение скорости и координат на видео)
-Нет синхронизации времени по GPS
-Экран: 2″ IPS (480*360)
-Поддержка карт памяти MicroSD 32Гб — 256Гб (минимум U1(UHS-1) 10 класс)
-WiFi-соединение 2.4GHz
-Голосового управления нет
-Технологии DeFog («антитуман») и WDR
-Датчик удара
-Датчика движения нет
-Парковочный режим (по датчику удара, доступен только при подключении спец. кабеля для парковочного режима «70mai hardware kit»)
-Аккумулятор 500mAh Li-Ion Battery
-Разъем Micro USB, напряжение 5V 2А, длина кабеля 3,5 метра
-Размеры (Д x Ш x В): 87.5 x 53.0 x 18.20 мм
Ещё на борту есть такие приятные функции как:
1. Система ADAS —
предупреждение о съезде с полосы, предупреждение о столкновении спереди, предупреждение о начале движения транспорта впереди. Пробовал лично. Все работает очень стабильно.
2. Матрица Sony с углом 140° (сомнения есть)
3. Возможность соединения к телефону через оригинальное приложение для настроек и быстрого скачивания видео.
4. Сохранение неперезаписываемого видео
5. Встроенный датчик удара
6. Парковочные режим.
Кстати говоря о последней фишке. Она работает только при наличии оригинального адаптера питания «70mai Hardware Kit», который у меня как раз есть в комплекте)
Фишка заключается в том, что когда вы заглушили двигатель, закрыли машину — регистратор находится в спящем режиме, в случае удара по машине, он моментально проснется и будет писать видео пока не сядет его встроенный аккумулятор.
Если регистратор подключен с помощью «70mai Hardware Kit», то снимать видео, регистратор в «режиме парковки» сможет почти неограниченно долго (ограничен он лишь аккумулятором автомобиля и объемом флешки).
Так же, при подключении через «70mai Hardware Kit», будет работать режим «Таймлапс», это когда регистратор снимает не видео в общем понимании, а делает видео из стоп-кадров, с паузами между кадрами в несколько секунд. В таком режиме, можно узнать, что происходит допустим в течении ночи, напротив «всевидящего ока» регистратора.
Одна сторона встаёт в родной разъём предохранителя, сверху встаёт родной пред и работает по заводу, а дополнительно наш провод защищён Личным предом. К тому же на конце есть гильза для обжима, чтобы сразу зафиксировать наш провод. Таких нам необходимо два, так как один провод нужен для постоянного «плюса», один для «плюса», появляющегося при подаче зажигании, а третий провод подключится на надёжное соединение с кузовом, то есть «минусом».
Устанавливается на эти преды.
Всю проводку на фронтальный регистратор тянем через водительскую стойку и дальше утапливаем в край обшивки крыши. Она легко гнётся и забирает провод. На заднюю камеру также поднимем провод по стойке и дальше вдоль обшивки крыши ведём провод до заднего стекла. Снимаем при этом заднюю боковую пластиковую крышку и центральную стойку. Дальше делаем по принципу передней камеры. Просовываем под обшивкой до центра стекла и оставляем провод.
В комплекте идёт и качественный 3м скотч, и специальный этикетки, чтобы этот 3м скотч клеился не прямо на стекло, а на эту этикетку, а она уже по прилипает к стеклу как обычная плёнка. У меня на переднее стекло не вышло так приклеить из-за того, что я хотел установить регистратор максимально незаметно за зеркалом и чтобы он выполнял все свои функции на 100%. Поэтому я приклеил регистратор напрямую к тонировочной пленке.
