Подогрев руля для авто

Какие бывают подогревы для руля и как установить самому

..Для тех, кто хочет все знать и любит все делать своими руками..

(если не собираетесь ставить самостоятельно, читать не нужно. Просто обратитесь в установочные центры)

Типы подогревов руля, или как сделать своими руками

красуговая намотка

Самый простой способ, который приходит в голову, при изготовлении теплого руля, взять проволоку или провод и намотать вокруг обода руля.

Проволока, являясь проводником, при прохождении через нее тока, начинает греться и отдавать тепло. Но какую проволоку или провод выбрать? Вариантов материала много, но неименными остаются базовые физические параметры теплоотдачи.

12В напряжение бортовой сети автомобиля
40-50Вт это оптимальная мощность теплоотдачи, при которой рукам комфортно. Следует заметить, что при такой мощности динамика отдачи тепла следующая: примерно через 30-40 секунд холодный руль ощутимо теплеет, а к концу второй минуты выходит на температуру 45-50 градусов, которая комфортна для рук. Относительно дальнейшего перегрева можно не опасаться, так как на этой границе температур рассеиваемая мощность сравняется с потребляемой мощностью и больше вырасти не может.
Если вернуться к расчетам, то зная мощность и напряжение можно посчитать ток цепи:

I=P/U, т.е. в нашем случае
I=4A

Много это или мало? К этому вернемся позже, когда дойдем до подключения.
Но зато опять по формуле из школьных учебников можно рассчитать сопротивление цепи:

Сколько понадобится греющего провода?

Длина окружности руля около 110-120см, т.е. при шаге витка в 2см, нам понадобится 60 витков. Обхват руля, т.е. длина одного витка около 10см, т.о. в грубом приближении нам нужно 5-6 метров греющего провода.
К чему все эти физические расчеты? К тому, что бы правильно выбрать греющий провод
Вариантов несколько:

Тонкая медная проволока.

Найти ее достаточно просто и с ее помощью можно почти бесплатно сделать обогрев рулевого колеса.. Можно снять изоляцию с многожильного бытового электро провода и вытащить одну жилу или купить в магазине радиодеталей. Но, не зная точного сечения каждой нити в проводе легко прогадать в теплоотдаче. Самый простой способ проверить намотать эти же 5-6м на черенок от лопаты с шагом 2 см, подключить от аккумулятора и через 1-2 попробовать тактильно. Если греет слишком сильно, то сечение большое. В этом случае можно попробовать намотать с меньшим шагом (например 1 см) и проверить. Но нужно иметь ввиду, что длина возрастет обратно пропорционально шагу (в нашем случае будет 10-12м). Если же греет слабо, то наоборот нужно сделать шаг витка больше.
Медной проволоке можно отдать первое место по простоте и дешевизне, но не по надежности.
Первый ее главный недостаток, в том, что медь в контакте с кислородом окисляется. Многие автоэлектрики сталкивались с прогнившей проводкой в автомобиле. И это бывает не только в совсем древних автомобилях, а на машинах которым едва исполнилось 10 лет. Для кого-то 10 лет это уже древний автомобиль, но проводка там в косе и в ПВХ изоляции. А на руле одна тонкая нить (толщина медной проволоки будет несколько сотых долей миллиметра), которая даже под кожаной оплеткой будет местами контактировать с кислородом, просто потому, что натуральная кожа это дышащий материал. В общем, практика показывает, что такие рули долго не живут и более надежна нихромовая нить.

Нихромовая проволока.

И это более предпочтительный материал, т.к. он не окисляется и обладает большим удельным сопротивлением. Большее удельное сопротивление значит, что для получения нужных параметров нам нужен будет нихром большего сечения чем медная проволока, а значит и более прочный. Для получения нужных электрических характеристик понадобится нихромовая проволока сечением 0.5-1 мм2.
А дальше принцип как у меди, мотаем по ободу с нужным шагом.
Из минусов этого варианта стоит указать то, что нихром нужного сечения малым метражом найти сложнее, чем медь, и второй недостаток, это большая толщина. Дело в том, что при последующей перетяжке в кожу, проволока диаметром 1 мм будет проступать из-под кожи. Поэтому используйте этот вариант, если Вам «не до эстетики» или не забудьте сделать канавки (подробнее смотрите далее) либо используйте подложку под кожу.

Следующий вариант – достать греющий провод из нагревательного элемента подогрева сидения.

Он туда вшит обычной нитью и распоров ее, можно легко достать греющий провод и также намотать его на обод руля.

Но в этом случае мы получим провод в ПВХ изоляции толщиной 1.5-2мм, что хорошо с точки зрения надежности, но очень усложняет работу по перетяжке в кожу. Единственное решение вырезать аккуратно канавки в руле (что само по себе уже достаточно трудоемко), уложить в них греющий провод и заполнить оставшиеся неровности герметиком либо эластичной шпаклевкой. Можете выбрать этот вариант, если Вы упорный по природе и у Вас много свободного времени.

Все, что описано выше, это различные вариации круговой намотки греющего провода. Далее принципиально иные типы греющих элементов.

Второй тип подогрева рулевого колеса это подогрев на основе углеродной ленты

Вообще углеволокно и углеродная ткань это хороший современный материал, и в сочетании с эпоксидными составами из нее получаются легкие, прочные и красивые детали. Но, электротехнические характеристики углеродной ленты весьма специфичны. Первое, на что есть смысл обратить внимание это на толщину (обычно около 1мм). На самом деле с точки зрения монтажа под кожаную оплетку 1мм это очень много. Т.е. если руль был в коже, даже если машина новая эту оплетку придется выкинуть, т.к. она уже не сойдется. И мастеру по коже придется приложить большие усилия, чтобы придать правильную округлую форму рулю после монтажа таких лент.
И есть еще второй серьезный недостаток – низкое сопротивление углеволокна. В автомобиле низкое сопротивление означает высокий ток. Почему это плохо будет понятно дальше, при разборе вариантов подключения, но можно добавить, что это делает не возможным использование данного типа греющего элемента с электронными блоками подогрева руля (токовыми трансформаторами) снижающими нагрузку на подрулевой элемент (улитку). А такое снижение нагрузки необходимо в целях безопасности на 80% автомобилей.

Третий тип подогрева руля это готовые эластичные нагревательные элементы

Это готовое решение, требующее минимальных затрат сил и времени. Элементы идут на клейкой основе и натягиваются на руль, принимая его форму.
Они бывают разной ширины от 5 до 9см и обхватывают практически любую поверхность рулевого колеса. Толщина менее 100 микрон, поэтому если подогрев ставится на новый автомобиль с хорошей кожей на рулевом колесе, ее достаточно расплести и заплести после установки подогрева. Ничего не будет проступать. Руль с таким подогревом и без него внешне отличить не возможно. Комплектов таких много разных размеров, с электроникой и без и мы позже рассмотрим, зачем нужна эта электроника.

Подключение подогрева руля

Выбрать подогрев для руля это пол дела. Дальше нужно его подключить.
Часто возникают ситуации, когда автомобилист сделает серьезную работу по установке нагревательных элементов в руль, затянет кожаной оплеткой, неважно сам или с помощью портного, и потом, начав подключать, понимает, что не получается! Не те элементы поставил! Поэтому процесс подключения лучше начать именно с электрической части Вашего автомобиля. Все автомобили индивидуальны, и нужно понять, можно ли подключить обогрев руля именно на Вашем авто. Единственным препятствием этому может служить подрулевой элемент, в простонародье Улитка.

Раньше в машинах для передачи тока для клаксона ставили медные скользящие контакты, которые позволяли передать ток при любом положении руля.

На такие машины можно поставить любой тип подогрева руля, но беда в том, что таких машин почти не осталось. С девяностых годов автопроизводители стали добавлять в рули подушки безопасности, а после мультимедиа и круиз контроль, и понадобилось более безопасное и функциональное решение.

Все это названия основного элемента, через который производится подключение подогрева руля.

Выглядит улитка обычно так, как на фото.
Находится этот элемент непосредственно под рулем. При снятии и обратной установке улитки нельзя ее проворачивать, т.к. при установке улитке смещенной на оборот, при повороте руля лента порвется. Кроме того зачастую улитка совмещена с датчиком положения руля, и его смещение может привести к необходимости калибровки последнего.
Внутри корпуса улитки находится гибкая лента с токопроводящими дорожками. Лент может быть несколько. Часть дорожек используется для работы подушек безопасности, часть для систем мультимедиа, и часть не задействована (80% а\м). Именно эти резервные дорожки и используются для запитывания подогрева руля. Что бы подключиться к ним, используют специальные пины, которые подходят на большинство автомобилей.

Так вот, вернувшись к подключению.. нам важно, чтобы в шлейфе оказались свободные дорожки, и чем больше, тем лучше. Почему лучше много? Потому что шлейф не рассчитан на большой ток и при подаче даже нескольких ампер по одной дорожке она неминуемо начнет греться, и выйдет из строя. Поэтому есть 2 способа выйти из этой ситуации. Первый – пропустить ток сразу по нескольким дорожкам, распределив тепло по площади, либо второй способ – понизить ток с помощью электронного модуля подогрева руля.
Для одной типовой дорожки шириной около 1мм безопасным считается ток до 1А.
Таким образом, если мы хотим подать 4А, а именно такой ток мы изначально рассчитали, нужен для питания подогрева руля, нам нужно 4 дорожки на +12В и 4 дорожки на минус. На многих машинах на рулевом валу есть хорошая масса и минус можно взять с нее. В этом случае будет достаточно просто 4 свободных дорожки. Проблема в том, что они есть на 10-20% автомобилей. На других одна, две, или, бывает вообще нет. И в этом случае нужно использовать комплекты обогрева руля с электроникой.

Электронный модуль подогрева руля

Блок управления или электронный модуль для обогрева рулевого колеса это повышающий преобразователь напряжения, задача которого снизить нагрузку на подрулевой шлейф (улитку) и защитить ее от перегрева. Дело в том, что тонкие проводники шлейфа руля греются при прохождении высокого тока (а не напряжения!). И лучший способ понизить этот ток без потери мощности это повысить напряжение, подаваемое на руль.

На практике, подымая напряжение с 12-14В до 33-33В, ток снижается пропорционально примерно в 2,5 раза. Это позволяет не опасаться за перегрев тонкого токопроводящего шлейфа в руле автомобиля.

Есть много разных типов таких модулей, отличаются они мощность, корпусом (металл пластик), наличием регулировки и надежностью. Вы можете самостоятельно найти подобное решение на АлиЭкспресс или в магазинах электроники. Главные критерии – это должен быть преобразователь постоянного напряжения 12-15В в более высокое 33-36В, с мощностью не менее 50Вт. Обратите внимание, что нельзя подключить такой преобразователь напряжения со стандартным (низкоомным ) нагревательным элементам – эффект будет обратным ток возрастет. Для подобных преобразователей напряжений нужны специальные нагревательные элементы с сопротивлением порядка 25-40 (Ом)

Получившаяся электрическая цепь никак не пересекается со штатной информационной шиной автомобиля и поэтому не требует никакой адаптации не зависимо от того простой автомобиль или «навороченный» в плане электроники.

Подключение к питанию должно производиться через цепь зажигания. Необходимо проверить, что питание пропадает при выключении и засыпании автомобиля. Использование предохранителя при подключении обязательно!

Для полной установки подогрева руля на Ваш автомобиль понадобятся навыки электрика и портного. Ниже можно прочитать про основные действия электрика при подключении. Перетяжка рулевого колеса в кожу это отдельная история, которая шире рамок этой статьи и мы ей пока опустим.

Весь процесс подключения подогрева руля выглядит примерно следующим образом:

— Снимается клемма с аккумулятора. В некоторых машинах их 2. Нужно понимать, что при этом могут сбиться некоторые настройки, например мультимедиа и время.

— Перед снятием руля нужно проверить, что колеса автомобиля стоят прямо. Далее, снимается крышка клаксона. Как правила по бокам или снизу в руле есть технологические отверстия. Через них откручиваются винты или шлицевой отверткой отжимаются спицы. Реже (например, на Land Rover) нужно за эти спицы потянуть (такой крючок легко изготовить, загнув конец спицы).
С обратной стороны подушки безопасности будет разъем желтого цвета, и чтобы отсоединить его от пиропатрона, нужно сначала поднять тонкой шлицевой отверткой на нем стопор. Сам айрбэг лучше отложить в сторону, патроном вниз. Если Вы отсоедините подушку безопасности, не сняв предварительно клемму аккумулятора, в память автомобиля запишется ошибка и на панели приборов появится оранжевый символ. На части машин эта ошибка может исчезнуть сама, но в большинстве случаев стирается через лаунч или автомобильный компьютер.

— Отсоединив все разъемы нужно открутить центральную гайку или болт. Иногда она закисает, и приходится приложить большое усилие. Саму гайку лучше открутить не до конца, а оставить 2-3 витка, сдернуть руль с вала и только потом открутить полностью. До снятия на стыке руля с валом на шлицах поставьте метку, чтобы при установке руль не стал криво.

— Сняв рулевое колесо, Вы увидите подрулевой элемент (улитку). Ее нельзя проворачивать.

— Далее руль передается на перетяжку с установкой подогрева.

— В машине нужно найти цепь зажигания, и через предохранитель подать питание на кнопку включения подогрева руля, далее на блок управления обогревом, если он предусмотрен, и в разъем с тыльной стороны улитки.

Если Вам хватило терпения, и Вы дочитали до этого текста, то наверняка поняли, что установить подогрев руля своими руками можно, но это процесс, требующий аккуратности, внимательности и свободного времени. Поэтому знайте, никогда не поздно обратиться в установочный центр в Москве, СПб, и других городах, где Вам выполнят подключение.

Стоимость работ варьируется от 9000 до 25000р в зависимости от города и автомобиля. При желании можно отдельно купить комплект для самостоятельной установки теплого руля. Цена на такие комплекты от 2000 до 6000р. Во все комплекты вложена инструкция. В разделе применяемость можно увидеть фотоотчет по установке на некоторые модели.

Источник

Установка подогрева руля самостоятельно

Или готовь сани летом-2. После 10 лет эксплуатации кожаный руль прилично стерся и мозолил глаза.

Готовясь к перешиву, как всегда задумался о тюнинге, а не вшить ли подогрев руля? Надо разобраться с подрулевым блоком и наличием свободных дорожек в шлейфе. Повернул рулевое колесо на 90 градусов, поставил зеркальце на приборную панель, взял короткую отвертку с плоским жалом, отжал одну металлическую защелку подушки безопасности, повернул еще на 180 градусов — отжал вторую, снял подушку.

Желтый разъем подушки отстыковывается после поднятия белого фиксатора на себя.

После снятия и разборки штекера, выяснил, что из шести пинов подрулевого блока, один не задействован, номер 8 на желтом разъеме, между черными и коричневым проводами.

Одну свободную дорожку шлейфа в качестве силовой для нагрева использовать нельзя, но через преобразователь напряжения вполне возможно. Выбрал питерский комплект подогревруля.рф повышенной безопасности с двумя нагревательными модулями 53мм и блоком снижения нагрузки.
Для снятия руля взял биту spline 12, открутил болт с некоторым усилием.

Риски на руле и валу присутствуют, можно не помечать.

Раздел руль от кожаной оплетки, распоров нитки, снял блоки кнопок, обезжирил и вырезал ножом канавки для четырех выводов нагревательных элементов.

Наклеил маты по инструкции с небольшой натяжкой, сын помогал держать руль, и фиксировал скотчем в нескольких местах.

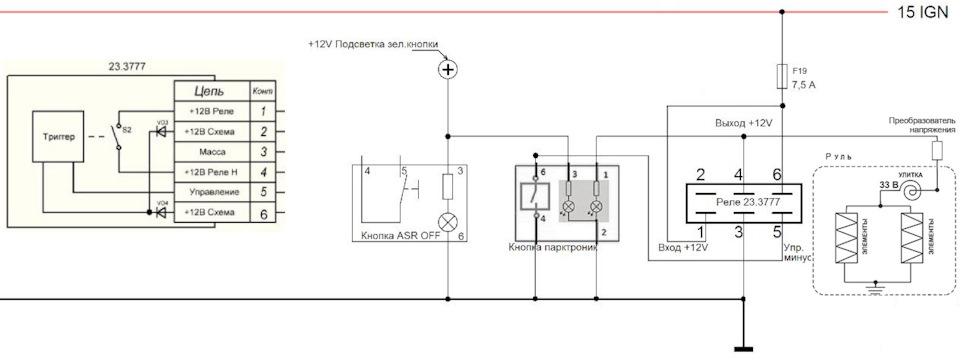

Сразу хотел использовать переделанную штатную кнопку парктроника без фиксации VAG 1Z0 919 281 BREH (разъем для кнопки VAG 4D0 971 636 B), поэтому нашел схему подключения через импульсное реле 23.3777 (для задних противотуманных фонарей ВАЗ, колодка AX-340-6):

До сшивания новой оплетки руля, протестировал рабочую схему.

Приступил к подготовке подрулевого блока. Отщелкнул верхнюю часть кожуха руля, открутил два торкса Т25 спереди и один снизу нижней части кожуха.

Открутил три маленьких торкса подрулевого блока.

Отключил разъемы со всех сторон блока, два из которых с фиксаторами.

Приступил к разборке подрулевого блока. Чтобы добраться до шлейфа открутил сзади 3 супермелких торкса.

Отжал защелки белого кольца и затем черной верхней крышки и крышки шлейфа.

Здесь вынул край шлейфа из разъема на плате, слегка приподняв, выгнул незадействованный второй пин шлейфа

Подрезал корпус для выноса пина наружу.

После сборки выяснилось, что манипуляциями сбил центр вращения, но потом нашел на драйве правильное положение: нужно намотать шлейф 1,5 оборота и расположить успокоители на расстоянии 120 градусов, центр — 2,4 оборота влево и 2,4 право.

После сборки подрулевого блока обязательно проверить свободное полное вращение влево и вправо.

Массу нагревательных элементов замкнул на рулевом колесе на болт М6, просверлил…

Источник

Надежный подогрев руля для автомобиля

Зимой, когда на улице холодно, рукам не приятно касаться прохладного материала руля. В таком случае на помощь водителю может прийти установка подогрева руля. Странно, что сравнительно дешевые машины имеют в комплекте такую дополнительную опцию, а некоторые автомобили премиум класса нет. Купить комплект для установки обогрева руля вы можете на официальном сайте компании производителя подогревруля.рф.

Для чего нужен подогрев руля?
Покупка такого набора связанна с комфортом водителя. Приятно холодной зимой брать в руки не промерзшую железку, а теплую уютную вещь. Помимо уюта, установка подогрева руля несет практическую пользу: зимние перчатки будут постоянно проскальзывать на руле, из-за чего возникнет угроза попадания в аварию. Да и снимать их каждые полчаса, чтобы отогреть, тоже не практично.

Заводской подогрев
Больше всего на руль с подогревом не скупятся наши корейские друзья. Kia имеет стандартный пакет «Теплых опций», которые идут в комплекте почти всех их автомобилей (в том числе Rio). У дорогих моделей компании Toyota имеется обогрев руля, но далеко не у всех.

Пакет «Теплый руль»
У некоторых автопроизводителей обогрев рулевого колеса можно встретить в виде отдельной опции. Это такие компании как: Nissan; Mazda; Chevrolet; Citroen; За такую дополнительную услугу придется доплачивать из своего кармана — в заводской комплект она не входит.

Своими руками
Понадобится установочный обогрева руля. После подготовки нужных инструментов приступаем к работе. Сделаю маленькую оговорку — заниматься самостоятельным монтажом системы можно, если есть минимальные знания в автомобильной электрике. Это серьезная работа, требующая специальных навыков и осторожности.

Снимаем рулевое колесо, расплетаем штатную кожаную оплетку и устанавливаем нагревательные элементы;
— Укладываем основную часть — нагревающий провод (он похож на провод на заднем стекле);
— Аккуратно распределяем обогревающие нити провода по всей поверхности руля, чтобы обогревались равномерно все его части;
— Соединяем клеммы провода через бортовой разъем (некоторые водители соединяют эту систему с обогревом сидений, чтобы одновременно включались две системы);
— Собираем назад штатный пластик, ставим руль, подогрев — установлен.
Эту вполне несложную процедуру проделывает мастер, но при условии аккуратности вы можете выполнить ее сами. В некоторых моделях у набора есть специальная функция, позволяющая регулировать мощность.

Сколько стоить подключить обогрев рулевого колеса
Что делать если хочется иметь столь приятную функцию, но производитель не предусмотрел встроенную систему? Правильно — установить самому или в одном из установочных центров. Купить комплект обогрева руля может каждый автолюбитель. Конструкция, у него не особо трудная и установка не будет долгой. А что насчет цены?
В Москве комплект обойдется в районе 3-6 тысяч рублей. Установка под ключ будет стоить 15000-20000р.
Компания Альф более 10 лет производит комплекты для установки обогрева руля и дает гарантию 3 года. Накоплен огромный опыт по установке, и наши специалисты всегда с радостью Вас проконсультируют.
Заказать комплект подогрев руля можно на сайте производителя Подогревруля.рф
Покупайте для своего автомобиля только лучшие товары!

Источник

Подогрев руля своими руками

Даже при хоро­шо гре­ю­щей печ­ке, зимой поверх­но­сти сало­на, вклю­чая руль, про­гре­ва­ют­ся за более дли­тель­ное вре­мя, чем воз­дух. Пер­вые 30 минут вожде­ния с холод­ным рулём – очень не ком­форт­ные и даже опас­ные. Когда руки в тёп­лых пер­чат­ках или рука­ви­цах, обхват руля менее надёж­ный, а так­же неудоб­но нажи­мать на кноп­ки пане­ли при­бо­ров. Намно­го удоб­нее, если обод руля в холод­ный сезон нагре­ва­ет­ся до ком­форт­ной тем­пе­ра­ту­ры в тече­ние несколь­ких минут.

Что­бы сде­лать подо­грев руля сво­и­ми рука­ми нуж­но снять оплёт­ку, уста­но­вить нагре­ва­тель­ный эле­мент на обод руля и под­ве­сти к нему элек­три­че­ское пита­ние, что явля­ет­ся наи­бо­лее слож­ной задачей.

Сра­зу сто­ит ска­зать, что невоз­мож­но напи­сать един­ствен­ную подроб­ную инструк­цию по уста­нов­ке и под­клю­че­нию подо­гре­ва руля. Каж­дый авто­мо­биль име­ет свои осо­бен­но­сти и слож­но­сти в под­клю­че­нии. В этой ста­тье объ­яс­ня­ют­ся основ­ные момен­ты про­цес­са уста­нов­ки подо­гре­ва руля сво­и­ми рука­ми, а так­же рас­смат­ри­ва­ют­ся реше­ния пред­ла­га­е­мые про­из­во­ди­те­ля­ми уста­но­воч­ных ком­плек­тов подо­гре­ва руля.

Разбор и снятие руля

Для уста­нов­ки подо­гре­ва руля сво­и­ми рука­ми, руль необ­хо­ди­мо разо­брать и снять. Мы будем рас­смат­ри­вать уста­нов­ку подо­гре­ва руля на авто­мо­би­ли, руль кото­рых име­ет подуш­ку без­опас­но­сти. В таких авто­мо­би­лях элек­три­че­ские при­бо­ры на руле (подуш­ка без­опас­но­сти, сиг­нал, кноп­ки управ­ле­ния) под­клю­ча­ют­ся к элек­три­ке авто­мо­би­ля через спе­ци­аль­ный спи­раль­ный или U‑образный шлейф (clock spring (англ. часо­вая пружина)/ под­ру­ле­вой шлейф/ «улит­ка»), кото­рый поз­во­ля­ет вра­щать­ся рулю и не нару­шать элек­три­че­ское соеди­не­ние с ним. Подроб­нее тему под­клю­че­ния нагре­ва­тель­ных эле­мен­тов мы рас­смот­рим в этой ста­тье ниже.

Поставь­те колё­са ров­но. Раз­бе­ри­те руль. Сде­лай­те мет­ки на шли­цах вала и на руле, что­бы мож­но было в даль­ней­шем уста­но­вить руль обрат­но в то же поло­же­ние. Для сня­тия откру­ти­те не до кон­ца гай­ку креп­ле­ния руля и рез­ко потя­ни­те на себя руль. Так руль осво­бо­дит­ся и упрёт­ся в гай­ку, после чего его мож­но спо­кой­но снять, откру­тив гай­ку до конца.

Уста­нов­ка нагре­ва­тель­ных эле­мен­тов пред­по­ла­га­ет сня­тие оплёт­ки руля и её повтор­ную уста­нов­ку, либо заме­ну оплёт­ки на новую. Если на руле нет оплёт­ки, то так­же будет необ­хо­ди­мо уста­но­вить новую оплёт­ку. Перед уста­нов­кой нагре­ва­тель­ных эле­мен­тов нуж­но учи­ты­вать рас­по­ло­же­ние сты­ко­вых швов сег­мен­тов оплёт­ки и зара­нее выре­зать под них углуб­ле­ния в руле. Може­те почи­тать подроб­ную ста­тью о пере­тяж­ке руля сво­и­ми рука­ми.

Нить ста­рой оплёт­ки мож­но попы­тать­ся рас­пле­сти, что­бы исполь­зо­вать повтор­но, либо нуж­но купить новую нить похо­же­го размера.

На кор­пу­се под­ру­ле­во­го шлей­фа («улит­ке») может рас­по­ла­гать­ся дат­чик угла пово­ро­та руле­во­го коле­са. Его луч­ше зафик­си­ро­вать скот­чем или изо­лен­той, что­бы он слу­чай­но не сбил­ся. Либо нуж­но будет его выста­вить по мет­кам до вклю­че­ния напря­же­ния, ина­че воз­ник­нет ошиб­ка в системе.

Какой нагревательный элемент использовать?

Для реа­ли­за­ции подо­гре­ва руля сво­и­ми рука­ми наи­бо­лее часто исполь­зу­ют­ся сле­ду­ю­щие нагре­ва­тель­ные элементы:

Нихромовая проволока

Нихром сде­лан из спла­вов нике­ля и хро­ма (обыч­но 50–80% нике­ля, 15–25% хро­ма, с добав­кой алю­ми­ния, мар­ган­ца, желе­за или крем­ния). Име­ет доста­точ­но высо­кое удель­ное сопро­тив­ле­ние. По этой при­чине нагре­ва­тель­ный эле­мент из нихро­мо­вой про­во­ло­ки име­ет наи­мень­шую дли­ну, в срав­не­нии с дру­ги­ми вида­ми про­во­ло­ки. Она нама­ты­ва­ет­ся на руле­вое коле­со в пред­ва­ри­тель­но про­ре­зан­ные канавки.

Нуж­но выбрать про­во­ло­ку, учи­ты­вая её параметры:

Итак, опре­де­лив­шись с раз­ме­ром и рас­по­ло­же­ни­ем нихро­мо­вой про­во­ло­ки мож­но при­сту­пать к её намот­ке на обод руля.

Медная проволока

Медь име­ет в десят­ки раз мень­шее сопро­тив­ле­ние, чем нихром.

Удель­ное сопро­тив­ле­ние мед­ной про­во­ло­ки (диа­мет­ром 0.25–0.3 мм) поз­во­ля­ет обмо­тать весь обод руля одним отрез­ком, без раз­ры­вов и под­клю­чить, не исполь­зуя повы­ша­ю­щий транс­фор­ма­тор. Одна­ко, при такой же мощ­но­сти, как и у нихро­мо­вой про­во­ло­ки, мед­ная про­во­ло­ка име­ет мень­шую теплоотдачу.

В Интер­не­те, на AliExpress мож­но най­ти про­во­ло­ку, кото­рая пред­на­зна­че­на для подо­гре­ва сиде­ний или руля (heating wire for car seat or steering wheel). Она покры­та тер­мо­стой­ким поли­ме­ром ( FEP coated or Nylon coated). Вме­сте с покры­ти­ем име­ет тол­щи­ну око­ло 1 мм. Мож­но выбрать мате­ри­ал, из кото­ро­го она изго­тов­ле­на (медь, сплав меди и нике­ля, кон­ста­тант, олово+медь+нержавеющая сталь). Из-за боль­шо­го сече­ния такую про­во­ло­ку нуж­но будет обя­за­тель­но утап­ли­вать в пред­ва­ри­тель­но про­ре­зан­ные канав­ки руля, что­бы она не выпи­ра­ла и не отпе­ча­ты­ва­лась на оплётке.

Карбоновая нагревательная лента

Угле­род­ная лен­та широ­ко при­ме­ня­ет­ся для созда­ния одеж­ды с подо­гре­вом, отта­и­ва­ния кров­ли, труб, подо­гре­ва авто­мо­биль­ных кре­сел, а так­же для подо­гре­ва руля. Как пишет про­из­во­ди­тель, при неболь­шой тем­пе­ра­ту­ре нагре­ва угле­род­ной лен­ты полу­ча­ет­ся высо­кая сте­пень теп­ло­вой эмис­сии (теп­ло­во­го излу­че­ния). Теп­ло выде­ля­ет­ся в боль­шей сте­пе­ни в длин­ном инфра­крас­ном диа­па­зоне, наи­бо­лее эффек­тив­ном для теплоотдачи.

Из-за боль­шой пло­ща­ди нагре­ва и более высо­кой теп­ло­от­да­чи, чем у нихро­мо­вой про­во­ло­ки, нагрев для ком­форт­ной тем­пе­ра­ту­ры может дости­гать­ся при мень­шей мощ­но­сти. Так обо­гре­ва угле­род­ной лен­той мощ­но­стью 25 Вт может быть достаточно.

Угле­во­лок­но не под­да­ёт­ся пай­ке. Его мож­но соеди­нить с про­вод­кой сле­ду­ю­щи­ми способами:

Итак, опре­де­лив­шись со спо­со­бом соеди­не­ния угле­род­ной лен­ты и про­во­дов, нуж­но пере­хо­дить к уста­нов­ке нагре­ва­тель­ных лент на обод руля.

Подключение нагревательного элемента (протягивание напряжения к рулю)

В боль­шин­стве слу­ча­ев, подо­грев руля под­клю­ча­ет­ся к элек­тро­пи­та­нию авто­мо­би­ля через под­ру­ле­вой шлейф (clock spring (часо­вая пружина)/ улит­ка). Он есть на авто­мо­би­лях, име­ю­щих подуш­ку без­опас­но­сти на руле. На рулях без подуш­ки без­опас­но­сти мож­но исполь­зо­вать сколь­зя­щий кон­такт (slip ring/ сколь­зя­щее коль­цо). В этой ста­тье мы не будим рас­смат­ри­вать такой вари­ант под­клю­че­ния. Под­ру­ле­вой шлейф или, так назы­ва­е­мая «улит­ка», дей­ству­ет как мост меж­ду элек­тро­про­вод­кой авто­мо­би­ля и элек­три­че­ски­ми устрой­ства­ми на руле. Это спи­раль­но закру­чен­ный (или уло­жен­ный в виде «U») шлейф, закры­тый в защит­ный кор­пус, кото­рый поз­во­ля­ет рулю кру­тить­ся, сохра­няя элек­три­че­ское соеди­не­ние сиг­на­ла, кно­пок и подуш­ки без­опас­но­сти, рас­по­ло­жен­ных на руле.

Суще­ству­ет два вида под­ру­ле­вых шлей­фов: уло­жен­ный спи­ра­лью и в фор­ме U.

Воз­мож­ность уста­нов­ки подо­гре­ва руля пред­по­ла­га­ет нали­чие сво­бод­ных кон­так­тов в под­ру­ле­вом шлей­фе. Сво­бод­ные кон­так­ты про­из­во­ди­тель остав­ля­ет по при­чине того, что такой же авто­мо­биль может иметь дру­гую, более бога­тую ком­плек­та­цию с допол­ни­тель­ны­ми опци­я­ми, кото­рые задей­ству­ют эти кон­так­ты. Либо для даль­ней­шей модер­ни­за­ции авто­мо­би­ля. На япон­ских и корей­ских авто­мо­би­лях часто мож­но обна­ру­жить сво­бод­ные кон­так­ты. На авто­мо­би­лях дру­гих про­из­во­ди­те­лей может не быть сво­бод­ных кон­так­тов. Это ино­гда мож­но решить уста­нов­кой допол­ни­тель­но­го шлей­фа, если поз­во­ля­ет раз­мер кор­пу­са улит­ки. Сво­бод­ным кон­так­там в улит­ке (под­ру­ле­вом шлей­фе) соот­вет­ству­ют пустые места для «пинов» в штат­ном разъ­ёме это­го шлей­фа. Если нет сво­бод­ных доро­жек, то мож­но най­ти дру­гой под­ру­ле­вой шлейф со сво­бод­ны­ми кон­так­та­ми (на авто­мо­би­лях для аме­ри­кан­ско­го рын­ка шлейф име­ет боль­ше сво­бод­ных доро­жек). Если нет дру­гих вари­ан­тов, то мож­но исполь­зо­вать дорож­ки шлей­фа, отве­ча­ю­щие за под­свет­ку кно­пок руля. Мож­но исполь­зо­вать кон­такт, отве­ча­ю­щий за мас­су клак­со­на, пере­ста­вив мас­су на кор­пус руля. Через сво­бод­ный кон­такт будет приходить +.

На шлей­фе быва­ют дорож­ки шири­ной 1 и 2 мм. Кон­такт шири­ной 1 мм будет про­пус­кать ток в 1 А, кон­такт шири­ной 2 мм – 2 А. Если ток будет боль­ше (2.5–3А), то кон­так­ты будут нагре­вать­ся, но выдер­жат нагруз­ку. Пре­дель­ный ток, при кото­ром дорож­ка сго­ра­ет, равен 4 А.

Если име­ет­ся нуж­ное коли­че­ство сво­бод­ных доро­жек, то мож­но исполь­зо­вать парал­лель­но две дорож­ки, что­бы был запас.

Если у вас уже есть инфор­ма­ция к каким кон­так­там мож­но под­клю­чить обо­грев, то раз­би­рать кор­пус под­ру­ле­во­го шлей­фа не обя­за­тель­но. Мож­но сра­зу под­клю­чать к разъ­ёму. Пины для под­клю­че­ния к улит­ке (мож­но купить в мага­зине радио­де­та­лей или взять от комп. бло­ка питания).

Нуж­но пред­ва­ри­тель­но про­ве­рить кон­так­ты в «улит­ке», выдер­жат ли они нагруз­ку, под­клю­чив подо­грев к акку­му­ля­то­ру. Про­верь­те при откры­том кор­пу­се под­ру­ле­во­го шлей­фа их нагрев на ощупь или при помо­щи термопары.

Под­клю­че­ние к про­вод­ке автомобиля:

Комплекты для установки подогрева руля

В про­да­же мож­но най­ти ком­плек­ты для уста­нов­ки подо­гре­ва руля. Они осно­ва­ны на нихро­мо­вой про­во­ло­ке малень­ко­го сече­ния, соеди­нён­ных парал­лель­но в виде яче­ек и рас­по­ло­же­ных на эла­стич­ной само­кле­я­щей­ся подложке.

Так­же в Интер­не­те мож­но най­ти уста­но­воч­ный ком­плект на осно­ве кар­бо­но­вой нити (см. фото).

Ком­па­ния «Тепло­дом», про­из­во­дя­щая всем извест­ные накид­ки на сиде­ния с подо­гре­вом, а так­же встра­и­ва­е­мый подо­грев сиде­ний, так­же про­из­во­дит и реа­ли­зу­ет уста­но­воч­ные ком­плек­ты для обо­гре­ва руля «Еме­ля УК‑Р».

Дру­гой ком­плект мож­но при­об­ре­сти на сай­те сту­дия автоинтерьера.

Нагре­ва­тель­ная лен­та доста­точ­но эла­стич­ная, что дела­ет её удоб­ной для уста­нов­ки на обод руля без обра­зо­ва­ния складок.
