Подшипник 7509 применяемость в автомобилях
Подшипник 7509 (32209)
Отечественный роликоподшипник 7509, как и его аналог ISO 32209 работает в агрегатах с радиальной и односторонней осевой нагрузкой. Чаще всего он устанавливается в паре с изделием того же типа, образуя узел с высокой грузоподъемностью воспринимающий воздействие в обе стороны.
Размеры и характеристики подшипника

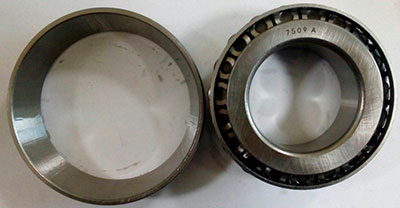

Внутреннее строение роликового радиально-упорного подшипника с коническими роликами 7509 (32209) типично для изделий своего класса. Он состоит из узла тел качения, собранного на внутренней обойме и наружного кольца, которое легко снимается. Данные составные части монтируются отдельно.
Подшипники по оптовым ценам
Размеры роликоподшипника 7509 (32209) – 45х85х24,75 мм. Вес обеих модификаций примерно равный и не превышает 0,6 кг. Изделия отечественных заводов могут поставляться без упаковки. Продукцию зарубежных производителей всегда пакуют в отдельную коробку. В нее помимо самой детали вкладывается и инструкция по установке.
Технические характеристики данных запасных частей идентичны. Допускается их эксплуатация в агрегатах с нагрузкой на обоймы до 98,0 кН в статике и до 80,9 кН в динамике. При использовании жидкой смазки номинальная частота вращения составляет 6 000 об/мин.
Способ нанесения маркировки и ее расшифровка соответствует отечественной (международной) системе. В случае российского подшипника 6-7509:
Чаще всего в продажу поступает роликоподшипник артикул 7509 (32209) в 6-м (нормальном) классе точности. При необходимости можно купить изделие более высокого класса.
Диаметр и количество роликов
По типу и принципу действия ГОСТ 7509 и его аналог 32209 это роликовые конические подшипники. В качестве их тел качения использованы ролики с размерами 9,16/10,3х16,4 мм. Количество элементов на изделие – 16 шт.
В единый узел тела качения объединяет клетка (сепаратор). Российский подшипник выпускается с сепаратором из углеродистой стали. Зарубежная продукция 32209 отличается большим разнообразием. Помимо стали, встречаются разновидности, в которых данный элемент литой полиамидный или латунный.
Аналоги и модификации
Импортный роликоподшипник 32209 выпускается в нескольких классах точности и с разными типами сепараторов. Отечественное изделие можно встретить в простом и усиленном (7509А) исполнении. Все эти модификации имеют идентичные размеры и примерно одинаковую массу.
Изредка в продажу поступает изделие из модифицированной (жаростойкой стали) его маркировка 7509Н. Сфера применения данного подшипника – агрегаты с тяжелыми условиями эксплуатации и высокой рабочей температурой.
Совет! В агрегатах, где отсутствует осевая составляющая нагрузки данный подшипник можно заменить на NU209. Это также однорядный роликоподшипник, но с цилиндрическими роликами.
Применяемость
Роликоподшипник 32209, как и отечественный его аналог широко применяется в узлах современных авто. Он является деталью ступиц ряда коммерческих автомобилей ГАЗ. Эксплуатируется в КПП ЗИЛ-133 и ЗИЛ-4331. Устанавливается в колесные узлы УАЗ.
Он же встречается в отечественных тракторах. Устанавливается в сцепление МТЗ-80(82). Работает в конечной передаче МТЗ-920(922, 923 и других).
Популярные производители
Импортный подшипник 32209 присутствует в линейке продукции практически всех мировых производителей. В числе лучших: SKF, FAG, KOYO, FBJ.
Отечественный аналог 7509 предлагают Волжский (15 ГПЗ) и Самарский (9 ГПЗ) заводы. Менее распространена продукция Луцкого (28 ГПЗ).
Остались вопросы по подшипнику 7509 (32209) или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полным и точным.
Размер подшипника 7509 (32209)
Подшипник 7509 (32209) – это роликовый радиально-упорный подшипник который имеет размер 45х85х24,75.
Конические роликовые изделия состоят из четырех взаимозависимых компонентов:
Могут поддерживать осевые нагрузки в одном направлении и высокие радиальные нагрузки. Они обычно регулируются в осевом направлении относительно другого подшипника, установленного в зеркальном изображении.
Они эффективны при опорных усилиях и обеспечивают точную и жесткую систему наведения вала из-за большого эффективного расстояния между подшипниками.
Чем круче угол чаши, тем больше способность изделия обрабатывать тяговые нагрузки.
Размер и характеристики подшипника 7509
Таблица размеров и характеристик
Грузовая нагрузка в динамике
Грузовая нагрузка в статике
Производится на Волжском (15-ГПЗ) и Самарском (9-ГПЗ) подшипниковых заводах, в основном 6 классом точности и повышенной грузоподьемностью.
Изделие имеет профиль логарифмического контакта, который обеспечивает оптимальное распределение напряжения по контактам дорожки качения.
При необходимости замены детали можно воспользоваться аналогом от иностранных производителей под номером 32209.
Специальная конструкция поверхностей скольжения направляющего фланца и больших концов роликов значительно способствует образованию пленки смазки в контактах с роликами. Результирующие преимущества включают повышенную эксплуатационную надежность и снижение чувствительности к несоосности.
Применяемость подшипника 7509 (32209)
Изделие широко применяется в сельском хозяйстве, автомобилестроении и тяжелой грузовой технике.
«Газель» ГАЗ-3302, 33021, 33023, 2705, 33027, 330273, 27057
Подшипник 7509 (32209) размер 45x85x24,75
внутренний диаметр d= 45мм.
внешний диаметр D= 85мм.
ширина B= 24,75мм.
вес 0,573 кг.
подшипник качения роликовый радиально-упорный конический однорядный основное конструктивное исполнение
Результаты поиска в прайс-листах предприятий:
Всего найдено в прайс-листах : 110
Результаты поиска в объявлениях:
подшипник 7509 297.30pуб
| 07.10.2021 Объявление 107968 |
Харьков Тел: +380972177024 Viber / WhatApp +380953231114 Viber / WhatApp
| 29.11.2021 | Объявление 108330 действительно еще: 118 дней. |
Москва Тел: +7(916)2625310
Носик Анатолий Иванович (г.Москва, 8-916-2625310) предлагает следующие подшипники (подшипник цена с НДС): подшипник 60202 26.40pуб подшипник 608 62.09pуб подшипник 42207 282.00pуб подшипник 46308 588.00pуб подшипник 7528 4560.00pуб подшипник 46208 510.00pуб подшипник 180503 72.00pуб подшипник 36207 374.40pуб подшипник 53612 1200.00pуб подшипник 130 1805.16pуб подшипник 2226 3600.00pуб подшипник 2319 2640.00pуб подшипник 32210 480.00pуб подшипник 3611 1427.64pуб подшипник 46206 362.88pуб подшипник 53618 3480.00pуб подшипник 12 7509 336.30pуб подшипник 416 2190.00pуб подшипник 46117 1200.00pуб подшипник 1308 498.00pуб подшипник 3556 52642.50pуб подшипник 8222 1169.28pуб подшипник 1000096 24.00pуб подшипник 122 960.00pуб подшипник 42415 2748.00pуб подшипник 53516 1332.00pуб подшипник 8103 43.51pуб подшипник 42305 230.40pуб подшипник 8104 52.51pуб подшипник 60205 66.00pуб подшипник 13636 54000.00pуб подшипник 170314 1707.00pуб подшипник 2326 7648.47pуб подшипник 32228 5696.16pуб подшипник 36205 240.00pуб подшипник ШН30 2280.00pуб подшипник 1000903 45.60pуб подшипник 180612 1080.00pуб подшипник 3182110 1003.20pуб подшипник 3182119 3000.00pуб подшипник 8100 34.39pуб подшипник 8110 126.00pуб подшипник 2007128 2509.51pуб подшипник 2315 1200.00pуб подшипник 3056204 192.00pуб подшипник 1000900 30.00pуб подшипник 36208 480.00pуб подшипник 6314 2280.00pуб подшипник 36206 360.00pуб подшипник 6208 360.00pуб подшипник 46216 1381.20pуб подшипник 704902 24.00pуб подшипник 3544 21925.20pуб подшипник 7530 5808.00pуб подшипник 7203 398.25pуб подшипник 92417 5745.60pуб подшипник 180209 228.00pуб подшипник 178819 6600.00pуб подшипник 1312 852.00pуб подшипник 6305 222.97pуб подшипник 7519 1440.00pуб подшипник 8122 720.00pуб подшипник 80206 114.00pуб подшипник 8102 40.80pуб подшипник 2007118 844.80pуб подшипник 42612 1260.00pуб подшипник 60208 136.50pуб подшипник 180018 30.00pуб подшипник 180210 254.40pуб подшипник 180501 60.35pуб подшипник 32328 9244.20pуб подшипник ШС8 84.00pуб подшипник 6307 394.80pуб подшипник 1616 2803.20pуб подшипник 180603 102.71pуб подшипник 46108 480.00pуб подшипник 60306 124.80pуб подшипник ШС20 132.36pуб подшипник 7000106 88.80pуб подшипник 180604 139.80pуб подшипник 27911 976.36pуб подшипник 8210 229.80pуб подшипник 1000905 61.31pуб подшипник 32419 7635.74pуб подшипник 42312 924.00pуб подшипник 6207 264.38pуб подшипник 7605 204.00pуб подшипник 180311 576.00pуб подшипник 180314 1098.60pуб подшипник 32413 2165.16pуб подшипник 2220 2040.00pуб подшипник 6201 82.80pуб подшипник 3514 1278.00pуб подшипник 60206 81.00pуб подшипник 80200 31.20pуб подшипник 46122 1620.00pуб подшипник 6313 1800.00pуб подшипник 7000108 99.17pуб
| 24.11.2021 | Объявление 108303 действительно еще: 113 дней. |
Москва Тел: +7(916)2625310
Носик Анатолий Иванович (г.Москва, 8-916-2625310) предлагает следующие подшипники (подшипник цена с НДС): подшипник 412 960.00pуб подшипник 46120 1320.00pуб подшипник 315 930.00pуб подшипник 218 835.80pуб подшипник 7520 1743.78pуб подшипник 118 594.00pуб подшипник 7214 2184.00pуб подшипник 7608 437.40pуб подшипник 180305 129.60pуб подшипник 3516 1440.00pуб подшипник 7611 864.00pуб подшипник 7616 2099.40pуб подшипник 220 1080.00pуб подшипник 107 96.00pуб подшипник 134 3240.00pуб подшипник 2000083 0.00pуб подшипник 7515 679.51pуб подшипник 7618 2842.47pуб подшипник 228 2894.10pуб подшипник 180605 212.06pуб подшипник 180606 294.00pуб подшипник 108 115.20pуб подшипник 7506 180.00pуб подшипник 3182112 1680.00pуб подшипник 3528 5743.48pуб подшипник 3608 960.00pуб подшипник 112 228.00pуб подшипник 7310 900.00pуб подшипник 7612 948.00pуб подшипник 80202 40.80pуб подшипник 7815 994.80pуб подшипник 32322 5878.81pуб подшипник 42314 1440.00pуб подшипник 32212 547.91pуб подшипник 1608 607.44pуб подшипник 7518 1258.80pуб подшипник 2312 1071.58pуб подшипник 180207 159.60pуб подшипник 3644 52920.00pуб подшипник 3652 82800.00pуб подшипник 2318 2620.98pуб подшипник 226 1800.00pуб подшипник 7522 2340.00pуб подшипник 32330 16800.00pуб подшипник 7314 2160.00pуб подшипник 53620 4556.05pуб подшипник 224 1800.00pуб подшипник 7509 297.30pуб подшипник 115 318.12pуб подшипник 7524 3079.97pуб подшипник 180310 474.48pуб подшипник 3656 113093.55pуб подшипник 7315 2052.60pуб подшипник 100 18.00pуб подшипник 7508 264.00pуб подшипник 6204 120.00pуб подшипник 6206 204.00pуб подшипник 7210 1200.00pуб подшипник 1000901 29.38pуб подшипник 180208 198.00pуб подшипник 319 1704.24pуб подшипник 504706 2640.00pуб подшипник 7204 336.00pуб подшипник 7308 718.80pуб подшипник 7615 1800.00pуб подшипник 7606 290.40pуб подшипник 1612 1380.00pуб подшипник 180312 727.20pуб подшипник 105 57.12pуб подшипник 3536 10800.00pуб подшипник 42212 600.00pуб подшипник 1310 733.32pуб подшипник 180201 39.05pуб подшипник 46215 840.00pуб подшипник 2310 900.00pуб подшипник 3534 9600.00pуб подшипник 7512 480.00pуб подшипник 80203 50.40pуб подшипник 410 600.00pуб подшипник 32317 2592.00pуб подшипник 3518 2017.95pуб подшипник 3632 18468.00pуб подшипник 8101 40.75pуб подшипник 32208 372.60pуб подшипник 32315 1776.30pуб подшипник 6203 108.00pуб подшипник 80204 69.60pуб подшипник 120 600.00pуб подшипник 980077 165.00pуб подшипник 32314 1675.20pуб подшипник 60203 36.00pуб подшипник 109 109.20pуб подшипник 2313 1058.42pуб подшипник 2320 3268.20pуб подшипник 407 354.13pуб подшипник 6202 94.80pуб подшипник 110 151.20pуб подшипник 180607 354.00pуб подшипник 3086313 3456.00pуб подшипник 3532 7968.62pуб
| 07.10.2021 | Объявление 107968 действительно еще: 36 дней. |
Харьков Тел: +380972177024 Viber / WhatApp +380953231114 Viber / WhatApp
| 11.08.2021 | Объявление 107582 действительно еще: 10 дней. |
Москва Тел: +7(916)2625310
Носик Анатолий Иванович (г.Москва, 8-916-2625310) предлагает следующие подшипники (подшипник цена с НДС): подшипник 3182116 840.00pуб подшипник 3556 52800.00pуб подшипник 3611 1412.40pуб подшипник 46208 480.00pуб подшипник 2319 2538.00pуб подшипник 42415 2640.00pуб подшипник 53618 3361.80pуб подшипник 6306 313.74pуб подшипник 6312 1201.61pуб подшипник 7528 4560.00pуб подшипник 416 2304.00pуб подшипник 46117 1200.00pуб подшипник 1176724 5280.00pуб подшипник 53516 1314.00pуб подшипник 42305 232.50pуб подшипник 1308 422.40pуб подшипник 36207 360.00pуб подшипник 46206 300.00pуб подшипник 8222 1135.54pуб подшипник 122 949.82pуб подшипник 12 7509 335.28pуб подшипник 2326 7665.00pуб подшипник ШН30 2160.00pуб подшипник 130 1800.00pуб подшипник 32228 5400.00pуб подшипник 60205 63.50pуб подшипник 126206 0.00pуб подшипник 32210 480.00pуб подшипник 53612 1200.00pуб подшипник 8104 53.81pуб подшипник 170314 1708.80pуб подшипник 36205 240.00pуб подшипник 8103 44.40pуб подшипник 8110 123.60pуб подшипник 1000096 24.00pуб подшипник 704902 24.00pуб подшипник 1000903 47.40pуб подшипник 3182119 3000.00pуб подшипник 2315 1176.00pуб подшипник 3056204 192.00pуб подшипник 7530 5384.15pуб подшипник 13636 50160.00pуб подшипник 7519 1397.62pуб подшипник 180612 1074.06pуб подшипник 2007128 2400.00pуб подшипник 92417 5400.00pуб подшипник 178819 6600.00pуб подшипник 7203 288.00pуб подшипник 3544 20518.28pуб подшипник 36206 317.28pуб подшипник 36208 456.00pуб подшипник 6314 2168.40pуб подшипник 42612 1320.00pуб подшипник 60208 129.00pуб подшипник ШС8 84.00pуб подшипник 32328 8400.00pуб подшипник 8122 681.13pуб подшипник 2007118 840.00pуб подшипник 46216 1275.60pуб подшипник 60306 120.00pуб подшипник ШС20 120.00pуб подшипник 1000900 30.00pуб подшипник 180209 221.91pуб подшипник 32419 7194.00pуб подшипник 608 60.00pуб подшипник 80206 108.00pуб подшипник 8102 42.00pуб подшипник 8210 227.49pуб подшипник 27911 929.42pуб подшипник 180210 240.00pуб подшипник 6307 384.00pуб подшипник 1616 2748.00pуб подшипник 180603 99.60pуб подшипник 1312 828.00pуб подшипник 32413 2232.00pуб подшипник 6208 342.00pуб подшипник 2220 1800.00pуб подшипник 42312 907.20pуб подшипник 60206 83.05pуб подшипник 60310 342.00pуб подшипник 60314 747.60pуб подшипник 180604 132.00pуб подшипник 3514 1211.10pуб подшипник 1000905 60.00pуб подшипник 3182110 960.00pуб подшипник 46108 480.00pуб подшипник 7605 199.85pуб подшипник 180311 555.73pуб подшипник 180314 1059.30pуб подшипник 80200 35.40pуб подшипник 180501 60.00pуб подшипник 3003156 24000.00pуб подшипник 32211 388.80pуб подшипник 411 696.00pуб подшипник 42536 6048.00pуб подшипник 6207 246.00pуб подшипник 7000108 102.00pуб подшипник 50412 864.00pуб
| 09.08.2021 | Объявление 107570 действительно еще: 8 дней. |
Москва Тел: +7(916)2625310
Носик Анатолий Иванович (г.Москва, 8-916-2625310) предлагает следующие подшипники (подшипник цена с НДС): подшипник 180202 38.91pуб подшипник 7207 753.52pуб подшипник 7520 1707.60pуб подшипник 218 806.40pуб подшипник 7616 2069.90pуб подшипник 7214 1508.40pуб подшипник 7608 424.26pуб подшипник 118 558.00pуб подшипник 3516 1440.00pуб подшипник 134 3204.43pуб подшипник 7611 864.00pуб подшипник 180305 127.20pуб подшипник 220 1058.42pуб подшипник 7618 2856.00pуб подшипник 107 96.00pуб подшипник 2000083 0.00pуб подшипник 228 2880.00pуб подшипник 180606 294.60pуб подшипник 180605 204.00pуб подшипник 3528 5400.00pуб подшипник 112 219.49pуб подшипник 6205 138.00pуб подшипник 7515 660.00pуб подшипник 32322 5640.00pуб подшипник 42314 1438.68pуб подшипник 108 111.38pуб подшипник 7815 973.20pуб подшипник 3644 48000.00pуб подшипник 7310 837.60pуб подшипник 7506 172.80pуб подшипник 7612 843.60pуб подшипник 1608 582.00pуб подшипник 3608 960.00pуб подшипник 80202 38.88pуб подшипник 3652 78032.05pуб подшипник 2318 2400.00pуб подшипник 7518 1200.00pуб подшипник 32212 543.60pуб подшипник 3182112 1734.00pуб подшипник 226 1800.00pуб подшипник 224 1769.51pуб подшипник 115 301.80pуб подшипник 3656 113093.55pуб подшипник 2312 1006.80pуб подшипник 32330 15840.00pуб подшипник 53620 4596.31pуб подшипник 7524 3000.00pуб подшипник 7314 1877.88pуб подшипник 7509 288.00pуб подшипник 180310 468.00pуб подшипник 7522 2184.00pуб подшипник 180207 155.40pуб подшипник 7315 1800.00pуб подшипник 319 1680.00pуб подшипник 100 18.00pуб подшипник 7508 256.80pуб подшипник 1000901 30.00pуб подшипник 7615 1757.50pуб подшипник 7308 595.20pуб подшипник 1612 1276.70pуб подшипник 7606 276.00pуб подшипник 180208 193.20pуб подшипник 42212 589.20pуб подшипник 504706 3120.00pуб подшипник 7210 970.80pуб подшипник 105 54.00pуб подшипник 3534 9600.00pуб подшипник 410 576.00pуб подшипник 7204 300.00pуб подшипник 180312 720.00pуб подшипник 32317 2515.50pуб подшипник 3536 10800.00pуб подшипник 32315 1641.48pуб подшипник 1310 660.00pуб подшипник 407 336.00pуб подшипник 7512 468.00pуб подшипник 80203 48.00pуб подшипник 3518 1887.24pуб подшипник 180201 36.00pуб подшипник 3632 18000.00pуб подшипник 60203 34.57pуб подшипник 980077 101.40pуб подшипник 2310 807.12pуб подшипник 6204 120.00pуб подшипник 32208 360.00pуб подшипник 120 600.00pуб подшипник 2320 3060.00pуб подшипник 46215 810.00pуб подшипник 32314 1560.00pуб подшипник 6206 192.12pуб подшипник 109 110.55pуб подшипник 180607 332.74pуб подшипник 2313 963.53pуб подшипник 80204 68.54pуб подшипник 110 145.10pуб подшипник 3532 7560.00pуб подшипник 114 216.00pуб подшипник 3086313 3000.00pуб подшипник 7536 8760.00pуб подшипник 230 3360.00pуб
Подшипник роликовый радиально-упорный 7509 А
Стоимость подшипника отправляется по запросу
Если вас интересует покупка подшипника 7509 А, его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Расшифровка условного обозначения 7509 А
Суффикс А — Повышенная грузоподъемность
Таблица модификаций подшипника 7509 А
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7509 | 45 | 85 | 24.75 | 0.58 | |
| 4 7509 А | Повышенная грузоподъемность | 45 | 85 | 24.75 | 0.59 |
| 5-7509 | 45 | 85 | 24 | 0.573 | |
| 6-7509 | 45 | 85 | 24 | 0.59 | |
| 6 7509 А | Повышенная грузоподъемность | 45 | 85 | 24.75 | 0.591 |
| 6-7509 К | 45 | 85 | 24.75 | 0.59 | |
| 6-7509 К2 | 45 | 85 | 24.75 | 0.62 | |
| 7509 К | Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки | 45 | 85 | 24.75 | 0.59 |
| 7509A | 45 | 85 | 23 | 0.57 | |
| 6У 7509 АШ2 | Повышенная грузоподъемность Нормы шумности | 45 | 85 | 24.75 | 0.59 |
| 7 7509 А | Повышенная грузоподъемность | 45 | 85 | 24.75 | 0.59 |
| 7 7509 К | 45 | 85 | 24.75 | 0.59 | |
| 8 7509 А | Повышенная грузоподъемность | 45 | 85 | 24.75 | 0.59 |
У модификаций подшипников методы контроля бывают разные:
Так же могут отличаться технические требования:
Таблица аналогов подшипника 7509 А
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-9 | 7509 А | 45 | 85 | 24.75 | ГОСТ |
| ГПЗ-10 | 7509 А | 45 | 85 | 24.75 | ГОСТ |
| ГПЗ-15 | 7509 А | 45 | 85 | 24.75 | ГОСТ |
| ГПЗ-24 | 7509 А | 45 | 85 | 24.75 | ГОСТ |
| SKF. | 7509 А | 45 | 85 | 24.75 | ГОСТ |
| ГОСТ | 7509 А | 45 | 85 | 24.75 | ГОСТ |
| FBJ | 32209 | 45 | 85 | 24.75 | ISO |
| Timken | 32209 | 45 | 85 | 24.75 | ISO |
| PFI | 32209 | 45 | 85 | 24.75 | ISO |
| ISB | 32209 | 45 | 85 | 24.75 | ISO |
| CYSD | 32209 | 45 | 85 | 24.75 | ISO |
| NKE | 32209 | 45 | 85 | 24.75 | ISO |
| CRAFT | 32209 | 45 | 85 | 24.75 | ISO |
| NTN | 32209 | 45 | 85 | 24.75 | ISO |
| ISO | 32209 | 45 | 85 | 24.75 | ISO |
Таблица применяемости подшипника 7509 А
Таблица взаимозаменяемостей подшипника 7509 А
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 7509 | 45 | 85 | 24.75 | |||
| 127509 | 45 | 85 | 24.75 | |||
| 127509 АК | 45 | 85 | 24.75 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 2В0 127509 А | 45 | 85 | 24.75 | Повышенной грузоподъёмности | ||
| 2В0 127509 АКШ2 | 45 | 85 | 24.75 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 4 7509 А | 45 | 85 | 24.75 | Повышенной грузоподъёмности | ||
| 6 127509 А | 45 | 85 | 24.75 | Повышенной грузоподъёмности | ||
| 6 7509 А | 45 | 85 | 24.75 | Повышенной грузоподъёмности | ||
| 6-7509 К | 45 | 85 | 24.75 | Проточка на внешнем кольце для смазки | ||
| 6-7509 К2 | 45 | 85 | 24.75 | Проточка на внешнем кольце для смазки | ||
| 7509 К | 45 | 85 | 24.75 | Проточка на внешнем кольце для смазки | ||
| 8 127509 А | 45 | 85 | 24.75 | Повышенной грузоподъёмности | ||
| С8 127509 АК | 45 | 85 | 24.75 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6У 7509 АШ2 | 45 | 85 | 24.75 | Повышенной грузоподъёмности Специальные тех. требования | ||
| 7 7509 А | 45 | 85 | 24.75 | Повышенной грузоподъёмности | ||
| 7 7509 К | 45 | 85 | 24.75 | Проточка на внешнем кольце для смазки | ||
| 8 7509 А | 45 | 85 | 24.75 | Повышенной грузоподъёмности |
Взаимозаменяемость подшипника 7509 А делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 7509 А
В таблице приведены основные размеры подшипника 7509 А, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ — подшипник 7509 А
Основной тип — роликовый радиальный-упорный;
Тела качения — ролики;
Нагрузка — радиальная и осевая;
Номер по — 7509 а, 7509а;
Размеры. мм — 45x85x19, 45x85x24.75;
Импортный аналог — 32209;
Габаритные и посадочные размеры:
Внутренний диаметр — 45 мм;
Внешний диаметр — 85 мм;
Ширина (высота) (B) — 19;
Радиус наружней фаски — 2;
Масса — 0.59 кг, 0.598 кг;
(с) ширина внутреннего кольца. мм — 23;
(T) монтажная высота. мм — 24.75;
Производитель ГПЗ-10 — подшипник 7509 А
Обозначение — 7509 а;
Материал Марка стали — шх-15;
N роликов Количество роликов — 16;
Габаритные и посадочные размеры:
d (мм) Внутренний диаметр — 45;
D (мм) Наружный диаметр — 85;
C (kN) Грузоподъемность динамическая — 72;
Co (kN) Грузоподъемность статическая — 55;
n oil (1/min) Ном. частота вращен. при жидк. смазке — 6000;
n grease (1/min) Ном. частота вращен. при пластич. смазке — 4500;
Краткая информация о бренде ГПЗ-10
ОАО «Десятый подшипниковый завод»
Производитель ГПЗ-15 — подшипник 7509 А
Обозначение — 7509 а;
ГОСТ — ГОСТ 520, ту 37.565.062, ту 37.006.060;
Материал Марка стали — шх-15;
N роликов Количество роликов — 16;
Габаритные и посадочные размеры:
d (мм) Внутренний диаметр — 45;
D (мм) Наружный диаметр — 85;
C (kN) Грузоподъемность динамическая — 72;
Co (kN) Грузоподъемность статическая — 55;
n oil (1/min) Ном. частота вращен. при жидк. смазке — 6000;
n grease (1/min) Ном. частота вращен. при пластич. смазке — 4500;
Краткая информация о бренде ГПЗ-15
ОАО «Волжский подшипниковый завод»
Производитель ГПЗ-24 — подшипник 7509 А
Обозначение — 7509 а;
Материал Марка стали — шх-15;
N роликов Количество роликов — 16;
Габаритные и посадочные размеры:
d (мм) Внутренний диаметр — 45;
D (мм) Наружный диаметр — 85;
C (kN) Грузоподъемность динамическая — 72;
Co (kN) Грузоподъемность статическая — 55;
n oil (1/min) Ном. частота вращен. при жидк. смазке — 6000;
n grease (1/min) Ном. частота вращен. при пластич. смазке — 4500;
Краткая информация о бренде ГПЗ-24
ООО «Пензенский подшипниковый завод»
Производитель ГПЗ-9 — подшипник 7509 А
Обозначение — 7509 а;
Материал Марка стали — шх-15;
N роликов Количество роликов — 16;
Габаритные и посадочные размеры:
d (мм) Внутренний диаметр — 45;
D (мм) Наружный диаметр — 85;
C (kN) Грузоподъемность динамическая — 72;
Co (kN) Грузоподъемность статическая — 55;
n oil (1/min) Ном. частота вращен. при жидк. смазке — 6000;
n grease (1/min) Ном. частота вращен. при пластич. смазке — 4500;
Краткая информация о бренде ГПЗ-9
ОАО «Самарский подшипниковый завод»
Производитель SKF. — подшипник 7509 А
Обозначение — 7509 а;
Материал Марка стали — шх-15;
N роликов Количество роликов — 16;
Габаритные и посадочные размеры:
d (мм) Внутренний диаметр — 45;
D (мм) Наружный диаметр — 85;
C (kN) Грузоподъемность динамическая — 72;
Co (kN) Грузоподъемность статическая — 55;
n oil (1/min) Ном. частота вращен. при жидк. смазке — 6000;
n grease (1/min) Ном. частота вращен. при пластич. смазке — 4500;
