Подшивочная машина typical gl 13101 8
Подшивочная швейная машина потайного стежка GL13101-8, GL13106-8
TYPICAL
ПОДШИВОЧНАЯ ШВЕЙНАЯ МАШИНА
1 Подготовка машины к работе
B. Установка нитяного механизма
С. Подключение педали
D. Сборка коленоподъемника
6 Установка обрабатываемой ткани и начало работы
7 Установка нитенатяжения
8 Регулировка ширина шва
9 Регулировка пробивной способности иглы
1 Настройка механической обработки
Распакуйте машину, убедитесь, что достали все комплектующие.
Поставьте машину на устойчивую поверхность, желательно к правому переднему углу. Прикрепите машину к краю, используя зажим из комплекта. Зажим вставляется в углубление с передней или правой стороны. Выбор зависит от того, как Вы хотите расположить машину на столе для удобства. Убедитесь, что машина плотно прикреплена, чтобы избежать падения. См. рис. 1 и 2 с описанием установки.
В. Установка нитяного механизма
Сначала ослабьте стойку (1) нитенаправии установите его в отверстие (3) в нижней части машины. Затем затяните гайку (1).
Ослабьте гайку зажима (4) и установите конец нитенаправитак, чтобы он находился лицом к шпульке (6). Затяните гайку зажима (4).
С. Подключение педали
Вставьте шнур с тремя отверстиями в колодку с зажимами в правой стороне машины и включите штепсель в розетку. Разместите педаль на полу и регулируйте скорость машины путем нажатия на педаль.
D. Сборка коленоподъемника (рис. 6)
Наденьте втулку коленоподъемника (1) на свободный конец оси (2) и позвольте ниппелю (3) войти в L-образный паз втулки. В случае сборки угла коленоподъемника, ослабьте крепежный винт (4) и установите коленоподъемник на нужный угол. Затем затяните крепежный винт (4).
Смазка необходима для безаварийной работы и при долгом использовании машины. Поэтому после установки машины (пункт 1) налейте масло во все отверстия, указанные стрелками на рис. 7. Также смажьте маслом все подвижные части машины.
Ежедневно перед работой машины наливайте 2-3 капли масла во все отверстия,
указанные стрелками на рис. 7.
Чтобы обеспечить чистую работу машины, рекомендуется производить смазку не во время работы, а по ее окончании. Это позволит излишкам масла вытечь, чтобы использовалось необходимое количество масла. Не забудьте очистить машину от излишков масла перед началом работы. Также перед шитьем поработайте с машиной с ослабленным коленоподъемником, чтобы устранить все излишки масла.

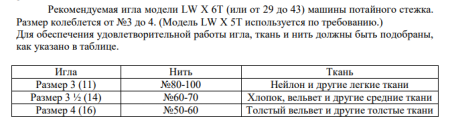

Рекомендуемая игла модели LW X 6T (или от 29 до 43) машины потайного стежка. Размер колеблется от №3 до 4. (Модель LW X 5T используется по требованию.)
Для обеспечения удовлетворительной работы игла, ткань и нить должны быть подобраны, как указано в таблице.
Нейлон и другие легкие ткани
Хлопок, вельвет и другие средние ткани
Толстый вельвет и другие толстые ткани
4 Смена иглы (рис. 8)
Поворачивайте от себя рычаг (по часовой стрелке) пока игла не достигнет конца своего обратного удара. Передвиньте иглу, ослабив игольный крепежный винт (1) на два оборота.
Вставьте новую иглу на ее место в иглодержа, подталкивая ее влево настолько, насколько это возможно. Затем затяните крепежный винт (1).
5 Заправка нити (рис. 9-12)
А. Если используется нить из конусной бобины, разместите ее в пластиковой чаше на стойке нитенаправителя (рис. 9).
В. Если используется шпульная бобина, уберите чашу, перед тем как устанавливать шпульку (рис. 10).
С. Для того, чтобы правильно заправить нить в машину, строго следуйте образцу, указанному в рис. 9.
Когда дойдете до обеспечения натяжения нити, вставляйте нить сначала в нижнее ушко нитенаправиЗатем протяните нить между двумя дисками (2) как показано на рис. 9. Затем протяните ее сзади в верхнее ушко нитенапрвии в отверстие игольного зажима (4).
Убедитесь, что игла находится в крайней левой позиции. Затем протяните нить через игольное ушко снизу как показано на рис. 11.
Легче вдевать нить в игольное ушко, когда рабочая пластина открыта (рис. 12).

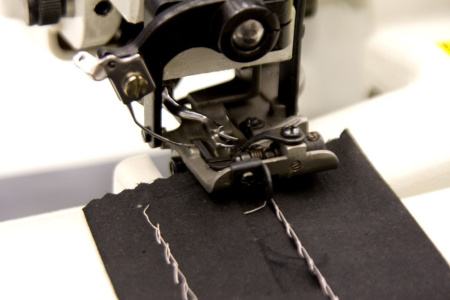

6 Установка обрабатываемой ткани и начало работы (рис. 13-14)
Ослабьте коленоподъемник. Это максимально отклонит вниз цилиндрическую платформу и создаст зазор между прижимной лапкой и цилиндрической платформой. Вставьте ткань в образовавшуюся щель так, чтобы складчатая или зашитая кромка вещи находилась поблизости от края прижимной лапки.
Когда ткань установлена, полностью освободите коленоподъемник. Начинайте медленно работать и наблюдайте, как материал проходит у края лапки, чтобы видеть ход иглы.
В случае шитья двойного складчатого края материала, установите материал как показано на рис. 14-1.
В случае шитья одного складчатого края материала, установите материал как показано на рис. 14-2.
7 Установка нитенатяжения (рис. 15-16)
Различные виды тканей и различные размеры нити требуют соответствующего натяжения. Натяжение нити регулируется поворотом гайки на конце рукава.
Чтобы увеличить натяжение нити, поверните гайку от себя (по часовой стрелке).
Чтобы уменьшить натяжение нити, поверните гайку по направлению к себе (против часовой стрелки).
Не поворачивайте, ослабляя или затягивая, гайку более чем на ¼ оборота за 1 раз.
Проверьте результат и переустановите, если это необходимо.
8 Регулировка ширины шва (рис. 17)
Откройте крышку, ослабляя два крепежных винта. Ослабив винты (1) на регуляторе швов (2), поверните регулятор (2) до нужного номера на счетчике (3) диска. Затем аккуратно затяните винты (1).
Когда машина распаковывается, номер ширины петли установлен на отметке “6”.
Каждый номер соответствует ширине шва.
Чтобы лучше подобрать ширину шва, рекомендуется делать пробные строчки на различных материалах.
9 Регулировка пробивной способности иглы (рис. 18)
Глубина проникновения иглы в материал может регулироваться поворотом плунжера, расположенного на передней части машины.
Чтобы увеличить пробивную способность иглы для легких тканей, поверните регулятор счетчика по часовой стрелке. Чем выше номер в указанном счетчике, тем больше пробивная способность иглы. Чтобы уменьшить пробивную способность иглы для толстых тканей, поверните регулятор по часовой стрелке.
Чтобы избежать поломки иглы и машины, рекомендуется начинать работу с самой низкой отметки и прошить небольшой отрезок шва. Проверьте результат и произведите нужные установки для желаемого шва.
Примечание: начало и конец установки регулируются встроенным ограничителем. Не производите настроек после того, как он остановится.
10 Удаление ткани (рис. 19)
Остановите машину и поворачивайте от себя колесо, пока игла окончательно не выйдет из ткани (самая высокая позиция). Отодвиньте коленоподъемник вправо и вытяните ткань. Это закрепит последний стежок и обрежет нить.

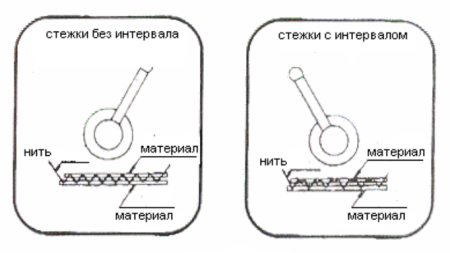

11 Пропуск стежка (рис. 20-21)
Позиция рычага в правой стороне машины контролирует выбор шва. Когда рычаг находится у отметки “No Skip”, игла прошивает материал каждый стежок. Когда рычаг находится у отметки “Skip”, игла прошивает ткань через раз.
Чтобы удостовериться, что машина работает в том режиме, в который Вы ее установили, поставьте рычаг в обратную позицию, машина остановится. Если рычаг удержался в промежуточной позиции, машина работает неверно. Также помните, что каждый раз, когда вы меняете установку “No Skip” на “Skip”, пробивная способность иглы должна быть проверена и, если нужно, перенастроена.
Typical GL13101-8
Гарантия распространяется на:
Гарантия не распространяется:
Повреждения, возникшие при транспортировке Товара, гарантийным случаем не являются.
Для брендов Гранд Мастер и Mie
Гарантийный срок изделий эксплуатируемых в коммерческих целях (магазины, гостиницы, ателье и т.д.) составляет 6 месяцев.
Выделяют несколько типов прошиваемых материалов: тяжелые, сверхтяжелые, легкие, сверхлегкие и средние. При использовании того или иного прошиваемого материала стоит обратить особое внимание на набор нитей и игл. Также необходимо помнить и о нескольких специфических факторах, влияющих на качество шитья, а также простоту и удобство работы с материалом. Во-первых, это максимальная и минимальная длина стежка, во-вторых, уровень высоты и подъема лапки, в-третьих, необходимый зазор между носиком челнока и кончиком иголки, в-четвертых, размер отверстия в игольной пластине и, последнее, особенности нижнего транспортера.
Нижний транспортер (Зубчатая рейка)
Играет важную роль в определении возможности шитья разных по плотности и капризных по фактуре тканей. Так, существует зависимость от площади прилегания нижнего транспортера (зубчатой рейки) к ткани и качества шитья сложных тканей (чем больше будет площадь прилегания, тем качественнее будет выполнена обработка ткани).
Как правило, для обработки средних по толщине материалов используется нижний транспортер, имеющий 4 или 5 сегментов и 6 зубьев на его фронтальных сторонах. Если же количество сегментов и зубьев будет меньше, то может возникнуть трудность при шитье тонких тканей. Но если количество сегментов и зубьев будет больше, может увеличиться и диапазон работы с более сложными типами прошивных материалов.
При работе с тканью нужно обращать особое внимание на заточку и структуру зубьев:
Длина стежка
Не все знают, но длина стежка является одной из самых важных характеристик при выборе швейной машины, так как по максимальной длине стежка можно судить о возможностях работы с тяжелыми и сверхтяжелыми прошивными материалами (деним, кожа, драп). Итак, чем толще будет обрабатываемый материал, тем больше необходимо подавать нити для того, чтобы швейная машинка не делала пропуски в процессе шитья. Самые лучшие швейные машины имеют длину стежка равную пяти-шести миллиметрам, но в большинстве современных бытовых машинах максимальная длина стежка составляется не более четырех миллиметров.
Зазор между кончиком иголки и носиком челнока
Сразу необходимо сказать о том, что данный зазор не должен превышать 0,3 миллиметра, но в некоторых случаях он все же превышает эту норму, достигая 1 миллиметра, что чревато негативными последствиями. Например, могут появится пропуски, когда проходящий рядом с петлей напуска носик не захватит ее. Но на формирование петли и прочный захват ее носиком челнока оказывают влияние и другие факторы. Во-первых, это качество иголок и тканей, во-вторых, размер и тип иголки, в-третьих, натяжение нитей (правильное и отрегулированное натяжение нижней и верхней нити имеет огромное значение при достижении идеально ровной и качественной строчки). Тем не менее зазор между кончиком иголки и носиком челнока является основной характеристикой, влияющей на пропуск стежка и, соответственно, на тип прошиваемого материала. В случае, когда зазор окажется больше нормы, его в обязательном порядке нужно отрегулировать, а если этого сделать не удастся, можно смело рассматривать вариант покупки другой швейной машины.
Размер отверстия в игольной пластине
Тип прошиваемых материалов можно определить по размеру отверстия в игольной пластине. Отверстие для входа иглы должно быть небольшим при пошиве сверхлегких и легких материалов, это необходимо для недопущения зажевывание материала и провала ткани во время прокола иглой. Кроме этого, такой размер отверстия в игольной пластине позволит добиться идеальной траектории строчки, что, в свою очередь, имеет важное значение для внешнего вида изделия. Различают несколько видов игольных пластин: адаптивную и дополнительную. Дополнительная игольная пластина позволяет вручную регулировать размер отверстия, что делает возможным работу со всеми типами тканей.
Данный параметр определяет расстояние между рейкой, продвигающей прошиваемые материалы, и прижимной лапкой швейной машины. С учетом величины данного параметра легко определить толщину ткани, которую можно подкладывать под лапку для последующей обработки. Важно понимать, что даже если материал и пройдет под лапку швейной машинки, это совсем не означает, что последняя сможет его качественно обработать. Существует ряд факторов, которые имеют решающее значение в вопросе того, сможет ли швейная машинка обработать данный материал.
Ремесленные подшивочные машины однониточного цепного стежка
Гарантия распространяется на:
Гарантия не распространяется:
Повреждения, возникшие при транспортировке Товара, гарантийным случаем не являются.
Для брендов Гранд Мастер и Mie
Гарантийный срок изделий эксплуатируемых в коммерческих целях (магазины, гостиницы, ателье и т.д.) составляет 6 месяцев.
Выделяют несколько типов прошиваемых материалов: тяжелые, сверхтяжелые, легкие, сверхлегкие и средние. При использовании того или иного прошиваемого материала стоит обратить особое внимание на набор нитей и игл. Также необходимо помнить и о нескольких специфических факторах, влияющих на качество шитья, а также простоту и удобство работы с материалом. Во-первых, это максимальная и минимальная длина стежка, во-вторых, уровень высоты и подъема лапки, в-третьих, необходимый зазор между носиком челнока и кончиком иголки, в-четвертых, размер отверстия в игольной пластине и, последнее, особенности нижнего транспортера.
Нижний транспортер (Зубчатая рейка)
Играет важную роль в определении возможности шитья разных по плотности и капризных по фактуре тканей. Так, существует зависимость от площади прилегания нижнего транспортера (зубчатой рейки) к ткани и качества шитья сложных тканей (чем больше будет площадь прилегания, тем качественнее будет выполнена обработка ткани).
Как правило, для обработки средних по толщине материалов используется нижний транспортер, имеющий 4 или 5 сегментов и 6 зубьев на его фронтальных сторонах. Если же количество сегментов и зубьев будет меньше, то может возникнуть трудность при шитье тонких тканей. Но если количество сегментов и зубьев будет больше, может увеличиться и диапазон работы с более сложными типами прошивных материалов.
При работе с тканью нужно обращать особое внимание на заточку и структуру зубьев:
Длина стежка
Не все знают, но длина стежка является одной из самых важных характеристик при выборе швейной машины, так как по максимальной длине стежка можно судить о возможностях работы с тяжелыми и сверхтяжелыми прошивными материалами (деним, кожа, драп). Итак, чем толще будет обрабатываемый материал, тем больше необходимо подавать нити для того, чтобы швейная машинка не делала пропуски в процессе шитья. Самые лучшие швейные машины имеют длину стежка равную пяти-шести миллиметрам, но в большинстве современных бытовых машинах максимальная длина стежка составляется не более четырех миллиметров.
Зазор между кончиком иголки и носиком челнока
Сразу необходимо сказать о том, что данный зазор не должен превышать 0,3 миллиметра, но в некоторых случаях он все же превышает эту норму, достигая 1 миллиметра, что чревато негативными последствиями. Например, могут появится пропуски, когда проходящий рядом с петлей напуска носик не захватит ее. Но на формирование петли и прочный захват ее носиком челнока оказывают влияние и другие факторы. Во-первых, это качество иголок и тканей, во-вторых, размер и тип иголки, в-третьих, натяжение нитей (правильное и отрегулированное натяжение нижней и верхней нити имеет огромное значение при достижении идеально ровной и качественной строчки). Тем не менее зазор между кончиком иголки и носиком челнока является основной характеристикой, влияющей на пропуск стежка и, соответственно, на тип прошиваемого материала. В случае, когда зазор окажется больше нормы, его в обязательном порядке нужно отрегулировать, а если этого сделать не удастся, можно смело рассматривать вариант покупки другой швейной машины.
Размер отверстия в игольной пластине
Тип прошиваемых материалов можно определить по размеру отверстия в игольной пластине. Отверстие для входа иглы должно быть небольшим при пошиве сверхлегких и легких материалов, это необходимо для недопущения зажевывание материала и провала ткани во время прокола иглой. Кроме этого, такой размер отверстия в игольной пластине позволит добиться идеальной траектории строчки, что, в свою очередь, имеет важное значение для внешнего вида изделия. Различают несколько видов игольных пластин: адаптивную и дополнительную. Дополнительная игольная пластина позволяет вручную регулировать размер отверстия, что делает возможным работу со всеми типами тканей.
Данный параметр определяет расстояние между рейкой, продвигающей прошиваемые материалы, и прижимной лапкой швейной машины. С учетом величины данного параметра легко определить толщину ткани, которую можно подкладывать под лапку для последующей обработки. Важно понимать, что даже если материал и пройдет под лапку швейной машинки, это совсем не означает, что последняя сможет его качественно обработать. Существует ряд факторов, которые имеют решающее значение в вопросе того, сможет ли швейная машинка обработать данный материал.
Максимально возможное расстояние между двумя продольными проколами иглы.
Чем короче делается стежок, тем прочнее в целом получается шов. Нужная длина стежка зависит от назначения шва. Максимальный же показатель, в первую очередь определяет, насколько толстые ткани можно шить на машинке. Также параметр играет важную роль, например, при вышивке.

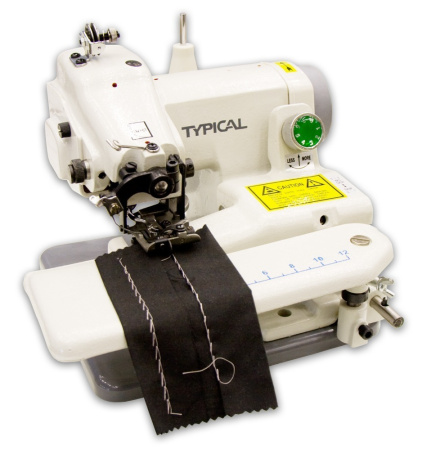

GL13101-8 Промышленная швейная машина Typical (комплект: голова)
Ремесленная подшивочная машина однониточного цепного стежка
| Модель | GL 13101-8 |
| Применение (тип ткани) | Средние/тяжелые материалы |
| Макс. скорость шитья | 1500 стежков в минуту |
| Механизм захвата ткани | 1:1, 2:1 |
| Длина стежка | 3-8 мм |
| Смазка | Капельная |
| Высота подъема лапки | 12 мм |
 |  |  |  |  |  |  |  |  |  |
| 1 | LWx6T №70-110 | * | 1 | 12 | * | * | Капельная | 1500 | 3-8 |
