Подсветка ambilight в авто
Подсветка Ambilight в торпедо
В этой теме я постараюсь максимально описать проблему, для тех кто с ней столкнулся:
После покупки авто заметил, что центральная полоска подсветки светит тускло и очень сильно выделяется по яркости свечения среди других.

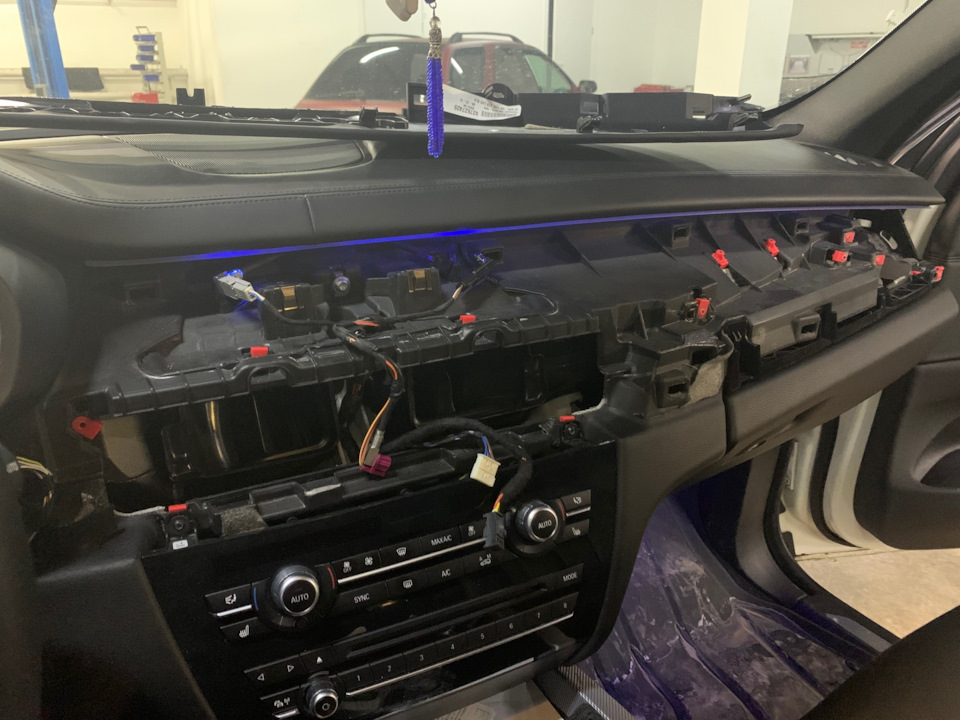

Почитал форумы, пообщался с БМВистами, одни говорили, что дело в светодиоде, другие говорили, что дело в световоде и делились фотографиями. В итоге заказал светодиод BMW 633 9346240, поехал к хорошему местном электрику который разобрал все необходимое, чтобы добраться до этого светодиода и главное не сломав крепления и клипсы… сняли старый диод, а новый (BMW 63319346240) как выяснилось не подходит, потому что тот, что я заказал стоит справа с светит в левый короткий световод (BMW 63319289940). Собрали все на место, диод сдал обратно в магазин, заказал другой BMW 63319346263, ждал 2 месяца, потому что была поставка аж со склада Германии… опять все разобрали, поставили нужный диод (BMW 63319346263) и мать его ничего не изменилось, световод продолжал также тускло светить, да еще и прерывисто (как будто где то излом).
Сразу же заказал длинный световод BMW 63319289938, ждал неделю, торпедо специально не собирал, чтобы сто тыщ раз не снимать/ставить. Сел в машину, а старый световод засветил как будто он новый, тут я охерел, как так то (жаль фото не сделал). Но я все равно поставил новый светодиод и новый световод, ибо хрен его знает, когда соберу все обратно как себя он поведет.
Подробно на фотке распишу что куда и как с каталожными номерами:
Амбилайт. Часть 2

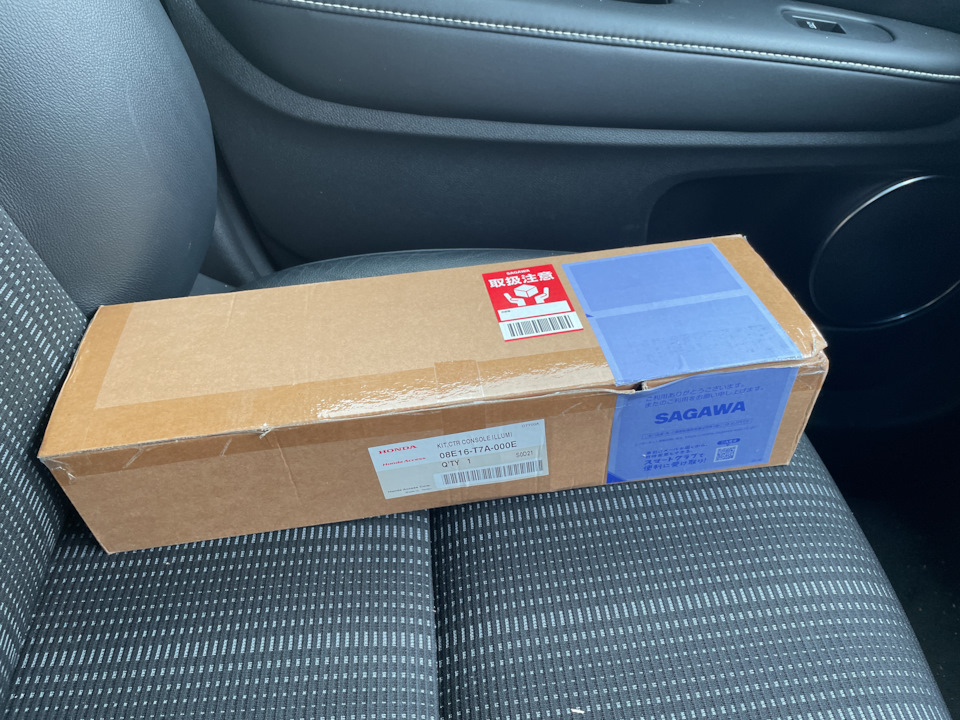

Вот и пришла посылка с Японии, в которой, среди всего прочего, была коробка с подсветкой центральной консоли

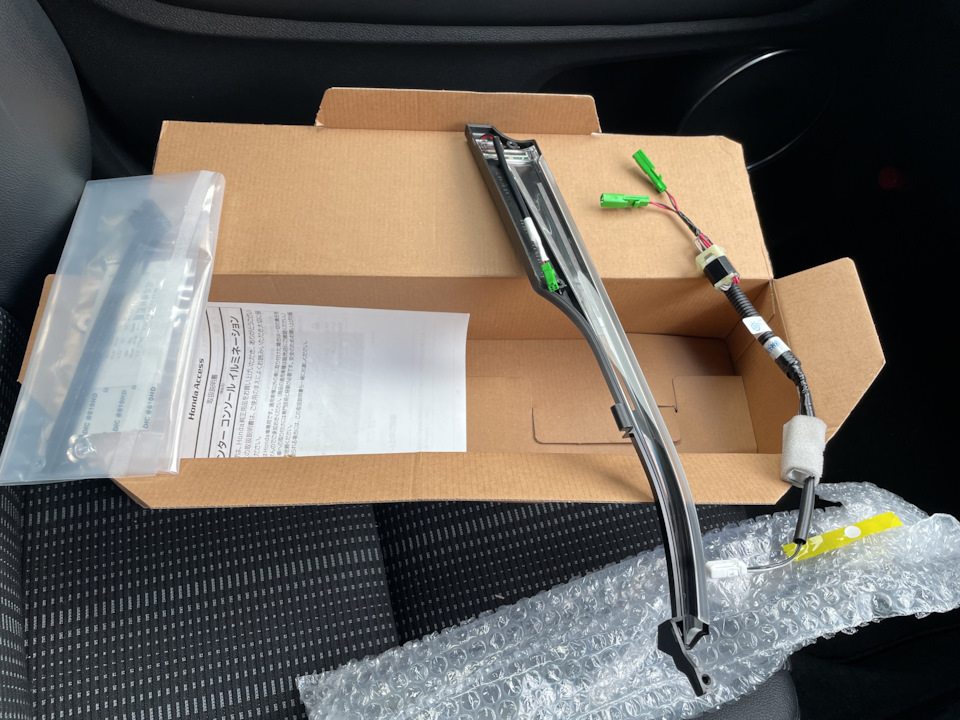

В моем случае конечно же белая. В коробке 2 световода, проводка, пакетик со стяжками и болтиками, описание
Инструкцию по установке класть перестали. Ну да ладно, она и так есть. Установка очень простая. Нужно снять мягкую часть консоли (для этого сдернуть пластик с селектором, вывернуть 4 болта м6 и 2 самореза), раскрутить ее и снять нижний пластик. На нем уже есть вся разметка, где сверлить отверстия. Дрель в руки, 2 отверстия 10мм (под провода), 6 отверстий 4мм (под саморезы). Дальше просто прикручиваются световоды имеющимся в комплекте крепежом.

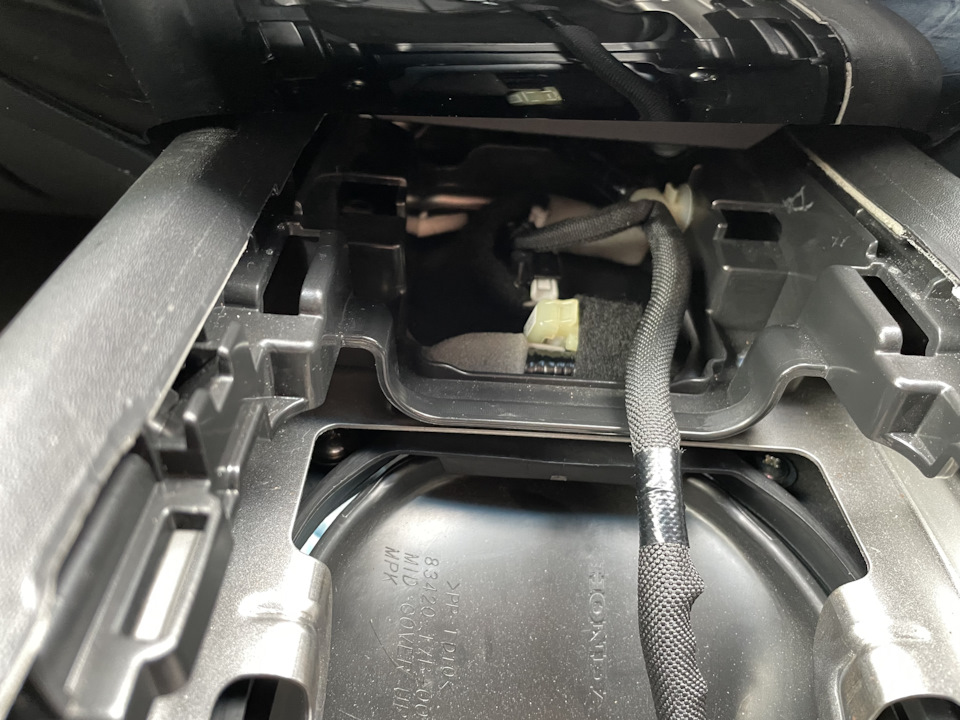

По инструкции нужно крепить проводку на стяжки за блоком климата, разобрать еще пол машины, и вообще))) я сделал немного иначе: проводку обернул вокруг диода подсветки ниши под селектором (к нему, кстати, и подключается эта подсветка), зафиксировав жгут между железкой крепления и пластиком. Влезает туда очень туго, болтаться и греметь точно не будет

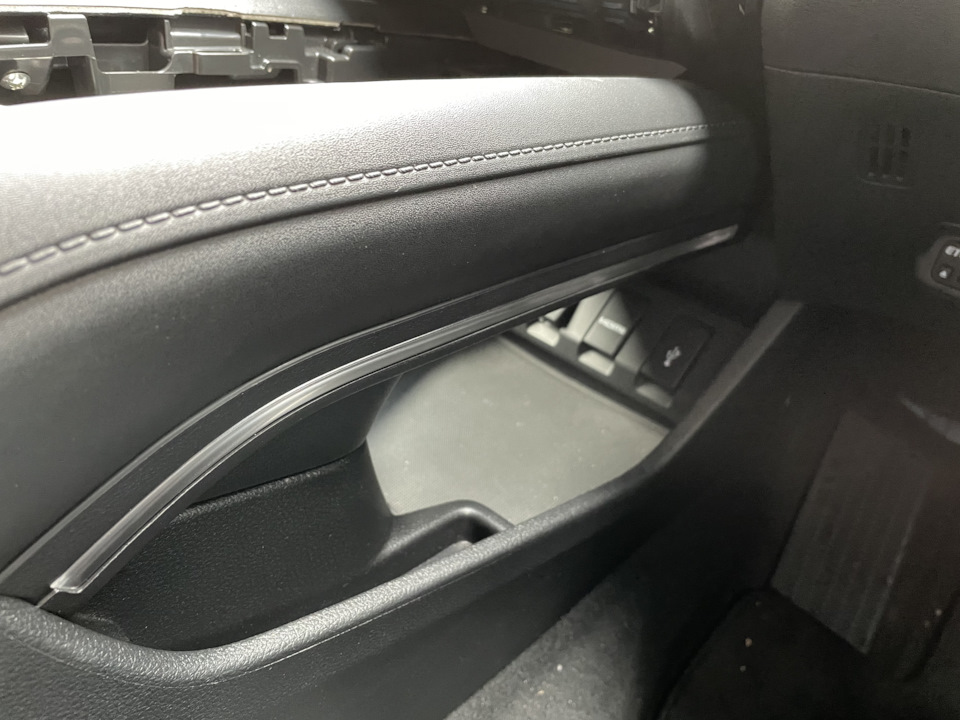

Ну и сборка в обратном порядке. Так стала выглядеть консоль с подсветкой:
Ночью поеду тестировать, потом добавлю апдейтом фото как выглядит
А пока на этом всё, ну и как всегда: дальше — больше 😉
Ambient Lighting (амбиентная подсветка салона)
Я как и многие владельцы классических BMw (читать — старых колымаг) засматривался-таки на яркий салон новых BMW (читать — корейские обмылки). Чего там стесняться — откровенно завидовал той светодискотеке, что творится в салоне автомобилей серии G.
Естественно сначала противился и невзлюбил «новое веяние маркетинга», а потом все же привык и даже больше! Захотел себе установить такое же.
Поиск подобного на мой несвежий кузов был весьма безуспешным. BMW X1 e84 не так популярен в тюнинге, как оказалось)
Помогли найти следующее:
Если внимательно присмотреться, то можно после эффекта Вау заметить неопрятность и чужеродность этого элемента в салоне. Потому что подсвечивающийся элемент был установлен поверх панелей салона — мне так не хотелось.
Для начала был закуплен материал для реализации задуманного. Это оптоволокно с подсветкой. Я брал на 6 источников света в панелях и на 4 источника в ноги. Питание такой штуки идёт через стандартный разъём в прикуриватель и устанавливается через предохранитель.
Начал с того, что снял подлокотник и установил там «центр» всей подсветки — питание и блок с разводкой подсветки.
Внимательный читать может заметить, что коробки 2, а я описывал только одну систему подсветки. Все правильно: одна коробка для подсветки карт и торпедо, вторая — для подсветки ног.
Кстати, регулирование подсветки работает через Bluetooth приложение на телефоне. RGB цвета на любой цвет и выдумку. Режимов работы около 30: постоянный свет, стробоскоп, мигание, чередование и т д

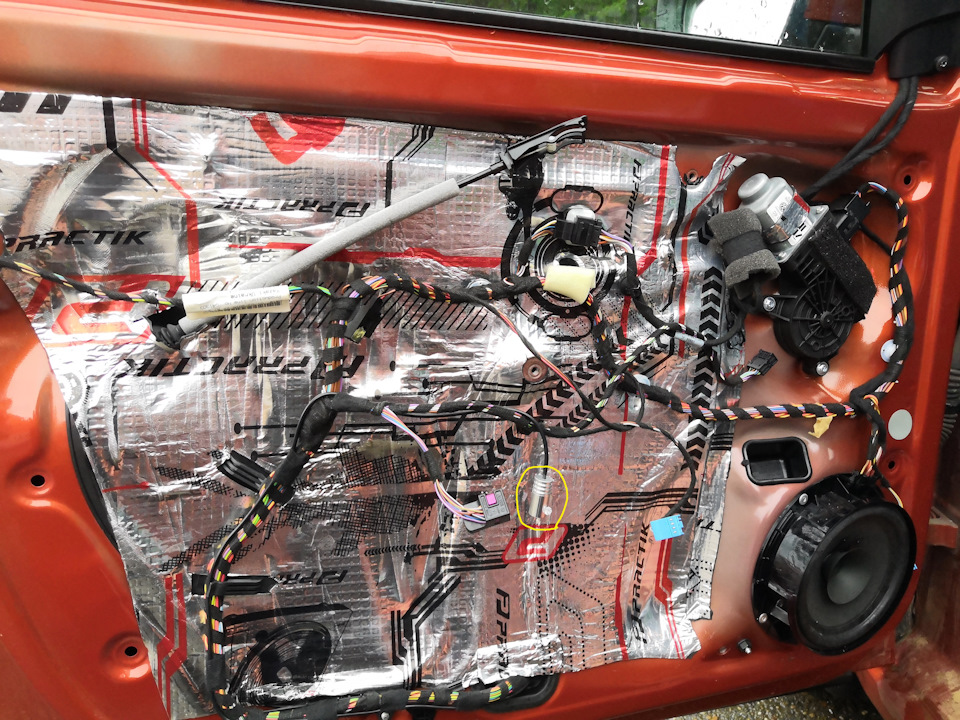

Потом приступил к тому, что снял карты дверей и закрепил оптоволокно внутри каждой карты дверей.
Ambient light 64 цвета часть 1 ( Основная подсветка салона)
Ambient light все по штатному.
Приветствую друзья, хочу поделиться опытом установки подсветки ambient light 64 цвета, может кому будет полезным данный пост.
На нашем рынке на дорестах очень мало машин с подсветкой, да и там штатно всего 3 цвета.
Загоревшись этой идеей я начал узнавать сколько это дело стоит, позвонил в MBcomand, там мне озвучили за 64 цвета 175000₽( подсветка дверей и консоли).
Начал искать посты на эту тему, их оказалось очень мало и особо не информативные. Решил исправить😀
Нашёл я комплект подсветки на AliExpress, продавец оказался очень дружелюбный и помогал мне на каждом этапе установки, сделал ещё приятную скидку в 30$.
Что приобрёл я у этого продавца👇🏻
В комплекте ещё идёт OBD штука с программированием компа, так как это модель подсветки работает через штатный монитор.
( если кому понадобится он у меня остался и с радостью поделюсь им для программирования машины)
Далее отвечу на вопрос сколько все это стоит. Вышло на самом деле для такого тюнинга не дорого, при условии если вы будете устанавливать сами! 44905 рублей с учетом скидки продавца!
Ну что погнали устанавливать, снимаем 4 двери и желательно несём домой так будет удобнее. ( двери прикручены на 2 саморезах, откручивал Торрексом T30
На дверях нужно заменить планки и для этого надо снять декоративную накладку.
Держиться она на железных клипсах, которые нужно вытолкнул с помощью двух отверток.
Далее мы откусываем крепления старой планки и на ее место ставим новую с подсветкой.
Для того чтоб она крепко держалась, надо воспользоваться паяльником или пистолетным клеем. Ту же самую процедуру проделаем с остальными дверными картами.
Проводка подключается элементарно фишка к фишке!
Двери готовы, приступаем к центральной консоле. Нужно снять серую планку, будьте аккуратны, там нудно отогнуть защелки.
Держится она на двух саморезах T20
Далее вставляем планки в пазы, все крепиться штатно. Будьте аккуратны они очень хрупкие и можно отломать! Втыкаем провода с лампами и готово.
2 вариант который он предложил это обрезать металические штекера и подсоединить провода напрямую, ну вообщем просто соединить.
Далее все штекера мы соединяем друг с другом, там невозможно ошибиться, все подключается фишка к фишки! И начинаем программировать с помощь OBD!
Если вы будете покупать комплект с OBD, то продавец поможет с установкой, если нет то обращайтесь я скину информацию с программированием.
Но к сожалению мне это не помогло, и этот обд я купил зря. Не смогли мы с китайцем подключить, так как в машине у меня совсем не было этой опции, как то так. Помогли мне с программированием в MBcomand за 5000₽ и 15 минут времени.
На всякий случай прикладываю ссылку на какого то американского блогера, который все подробно показывает как что делать. Правда у него немного другой комплект подсветки и управляется через руль, но на это не обращаем внимания.
С подсветкой гораздо уютнее и футуристично😀
Надеюсь был полезен, если остались какие то вопросы, спрашиваем! Кто будет устанавливать и возникнуть проблемы, я смогу вам помочь 😀
Ну и на последние фотки готового варианта.
Ambilight подсветка салона
Все никак не доходили руки описать самую долгую мою затею с авто. Наконец, на карантине время пришло) Как-то вечером рылся на AliExpress в поисках всякой всячины и наткнулся на декоративный свет для салона авто.

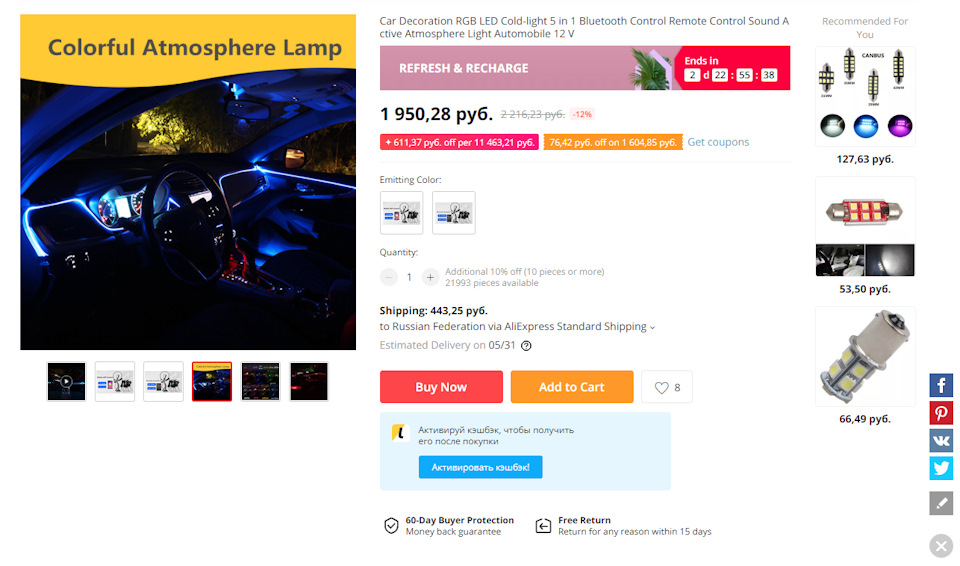

Посмотрел описание, фотки и захотелось сделать у себя. Ссылка на лот: www.aliexpress.com/item/32981800134.html
Заказал с управлением со смартфона. Когда заказ прибыл, возник вопрос в какие места сделать, чтобы не перегрузить салон светом и не мешало вождению ночью. Выбрал вариант, реализованный на большинстве авто с подсветкой — карты дверей и линия бардачка. На задние двери делать не стал, так как не хватило бы длины кабелей и самих световодов. Сперва взялся за дверную карту пассажирской двери.

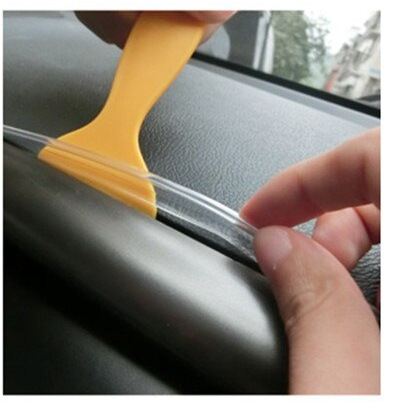

В комплекте поставляется сам световод и держатель для него, который можно заталкивать в различные щели между платиковыми панелями.

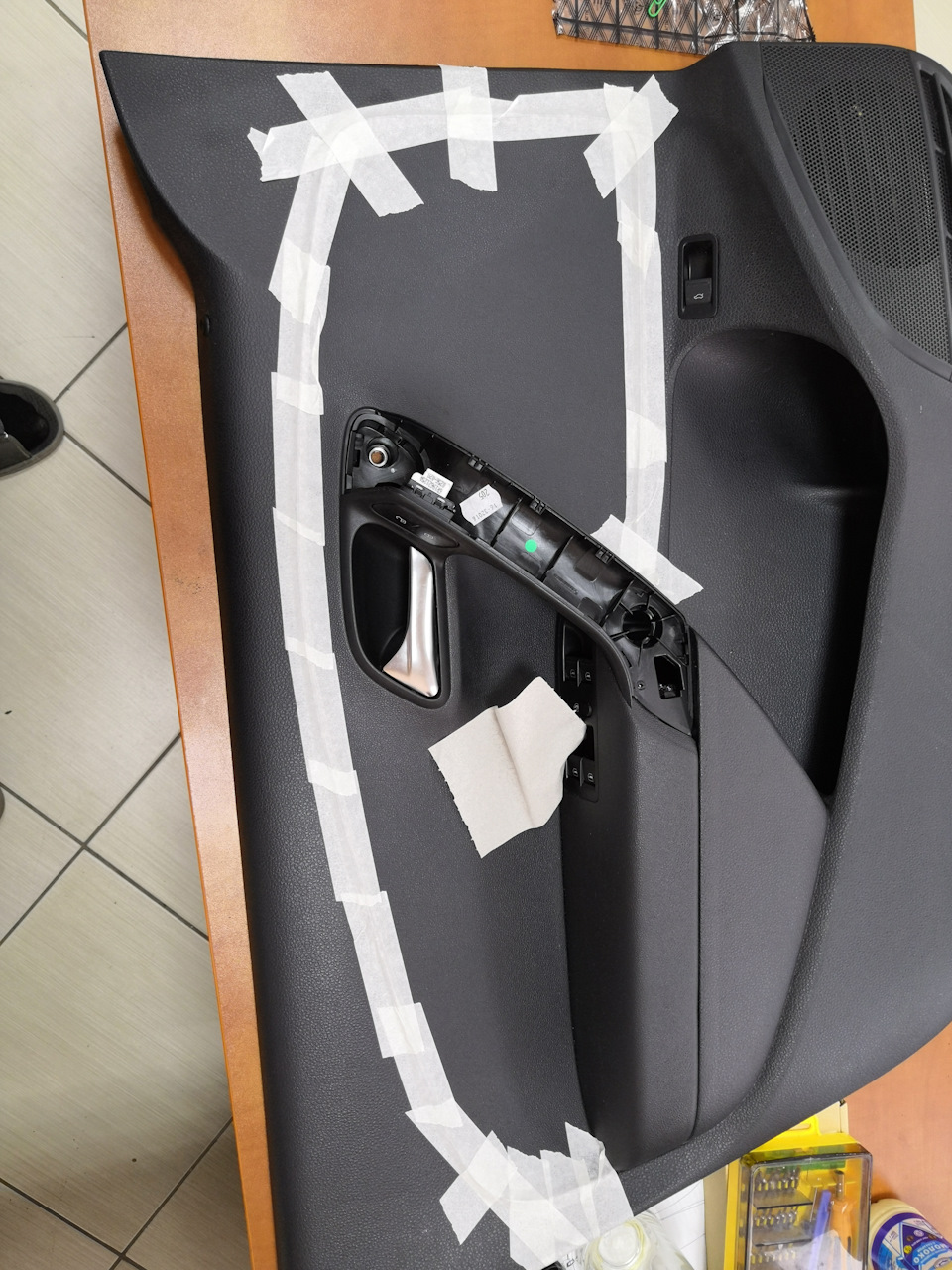

Отделить дверную карту от двери весьма проблематично, поэтому было приянто решение приклеить световод прямо к пластику. При первой попытке оказалось, что световод не приклеивается вообще ни к чему. Перепробовал несколько вариантов суперклея, в том числе и для стекла. Тогда пошел по другому пути. Отрезал от держателя световода ту часть которая вставляется в щель и приклеил ее. Приклеилась она отлично, но в некоторых местах переборщил с клеем. Попытки удалить клей димексидом провалились, а косяки прям выглядели отвратительно. ВЫглядело после первой попытки это так:
Стал искать на разборах обшивку двери. Нашел в Ижевске за 1500 р. в хорошем состоянии. Сгонял, купил.
Попытка №2. На всякий случай прикупил Антиклей.
Второй раз получилось гораздо ровнее и без следов на пластике. Правда в некоторых местах под держателем появились белые следы. Непонятно почему в по большей части клей не видно, а в некоторых местах он побелел. Есть предположение, что в местах хорошего контакта его не видно, а там где он лег только на пластик — побелел. Надеялся, что после ввода световода и подключения, эти следы не будет видно. К сожалению, видно. Не очень хорошо, но глаз иной раз цепляется. Плюс некоторые искажения есть и от изгибов самого световода. Кабели в двери аккуратно провел по тем же местам, где и идут штатные кабели и зафиксировал тряпичной изолентой.
Сам блок расположил рядом с блоком предохранителей. Фото к сожалению не сделал.
Гораздо проще все было с линией бардачка. Там держатель световода отлично входит в щели между платиком и держится без каких либо дополнительных фиксаций.
Итоги:
Вот так все это выглядит ночью:
