Подсветка дверей с логотипом авто шкода рапид

29.04.202309.05.2023 admin 0 Comments

Подсветка в двери

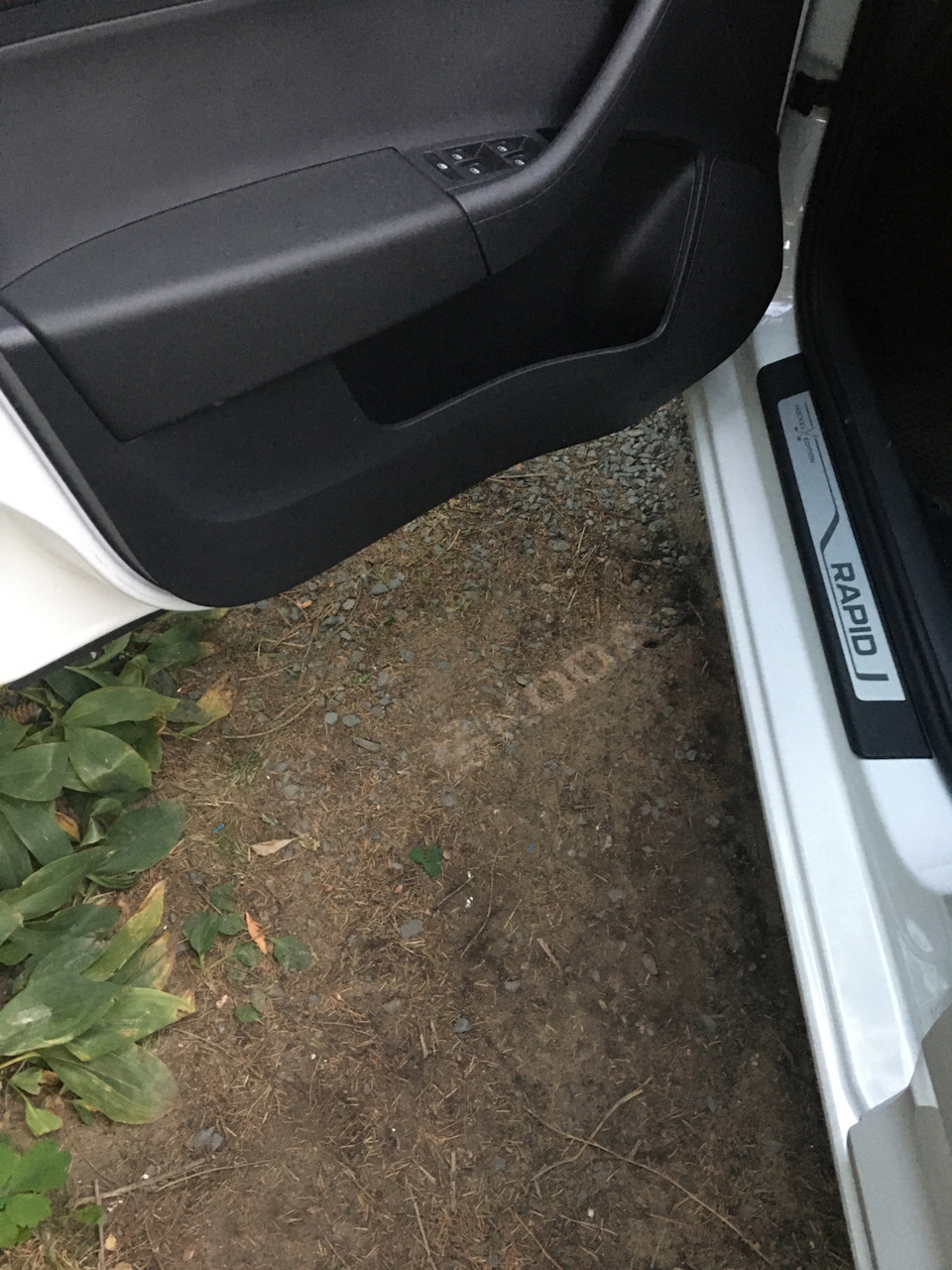

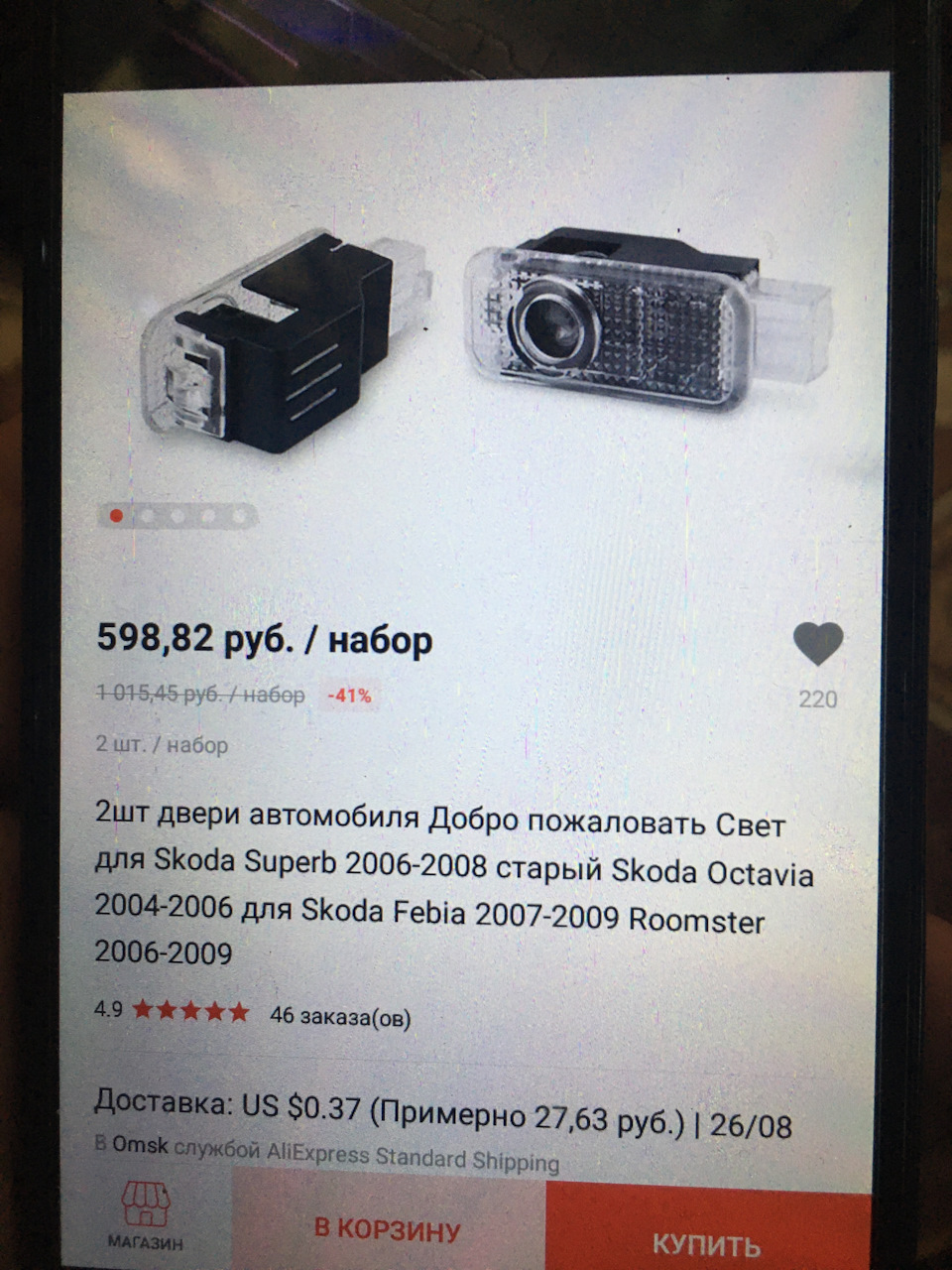

Пришли кЕтайские плюшки и руки сильно зачесались их установить)))) первым делом решил поставить подсветку в двери. Заказал плафоны подсветки с логотипом. Скажу сразу, руки на столько зачесались, что забыл купить разъемы, пришлось заниматься колхозингом на разъемах папа-мама, уж не закидайте тапками, самому стыдно. Итак, все как уже было описано предшественниками: один контакт с разьема стеклоподъемника, второй с фишки концевика.

Далее провода обмотал волосатой изолентой ваговской аля мэйд ин алиэкспрес и подключаем. Все! Готово!

На очереди подсветка в ногах)))))
Всем удачи!

Skoda Rapid 2019, двигатель бензиновый 1.6 л., 90 л. с., передний привод, механическая коробка передач — тюнинг

Машины в продаже

Комментарии 23

Прошло пол года, решил дополнить отзыв. За все время использования небыло замечено ни ошибок, ни проблем, ни посадки аккума. Все работает ОК.

а куда именно вы подключили питание? чтобы она светила когда дверь открыта, или она у вас все время светит?

К контактам концевика в двери

Прямое подключение сигнального провода конечника в качестве массы для светильника? Не очень правильное решение. Во-первых, не известно, на каких токах штатно работает конечник, и какие теперь через него идут при открытой двери и нагрузке его светильником. Во-вторых, полнакала наверняка есть, ибо на сигнальном проводе конечника есть напряжение от ВСМ. При закрытой двери в нем не 0. Нужно отвязывать ВСМ от лампы диодом. И это скорее для ВСМ важно, чем для лампы. Не известно, как мозги со временем начнут реагировать на наличие тока в цепи конечников в те моменты, когда тока быть не должно…

Я еще пойму, есди такие штуки колхозить ради именно подсветки пространства (чтобы лужу видеть ночью), но ради проекции логотипов так заморачиваться — нет, не понимаю.

Ну тут не столько колхоз, сколько доработка заводских вещей. Напомню: у карога такая подсветка, у мерина gle тоже и все ставится с завода…

Проверьте не горит ли надпись в пол накала при закрытой двери.Отвечу сразу на вопрос, как это сделать.
На открытой двери, язычок замка проворачиваете до щелчка имитируя закрытую дверь и смотрите на плафон.

Я проверял до установки карты, все ок, тухнет полностью

Как светодиод может гореть в полнакала?

Паразитное напряжение ниже 12 вольт может вызывать свечение светодиода.В пол, треть, четверть накала выбираете по вкусу как назвать.

Существуют способы Проще, например, приклеить светодиодную ленту без разрезания карты двери, Более Практичный, например, освещает место входа/выхода, а не просто название высвечивает. А вообще стремление к совершенству (оно ведь у каждого свое) это всегда похвально!

Думал о ленте, но она имеет свойство отклеиваться и тогда уж точно колхоз

Если на обезжиренную клеить, то не отклеивается, т.к. держит только себя. На такой 3М скотч ветровики, например, клеят и молдинги.

Обычный традиционный плафон еа светодиодах будет функциональнее

Источник

Установка Эстетической подсветки ног и ниши карманов дверей.

Всем привет!
Очередной проект у нас с Белкой будет светящимся!
А именно я установлю ей «Эстетическую подсветку» в ноги, нишу карманов передних дверей.
Как всегда начинаем со списка деталей:
7P6 919 390 AKT1 — led плафон в карман двери (3шт.)
8K0 973 754 — разъём плафона в карманы дверей (3шт.)
12527512135 — пин от BMW в переднюю стойку двери (1шт.)
12527545852 — пин от BMW в переднюю стойку двери ответный (1шт.)
N103 189 05 — пин в переднюю правую стойку двери (1шт.)
A0135457626 — пин в переднюю правую стойку двери ответный (1шт.)
N907 647 01 — пины в разъем ниши двери и подсветки ног (10шт.)
6JB 858 023A — крепление плафона подсветки ног водителя.
8J0 947 409A — плафон подсветки ног от AUDI (2шт.)
8W0 971 832 — разъём от плафона подсветки ног (2шт).

Для желающих установить подсветку для задних пассажиров, то вот номера крепления плафонов:
8E0 947 113A 6PS — крепление плафона подсветки ног для задних пассажиров (2шт.)
Ну и плюсом по паре плафонов, разъёмов и пинов.

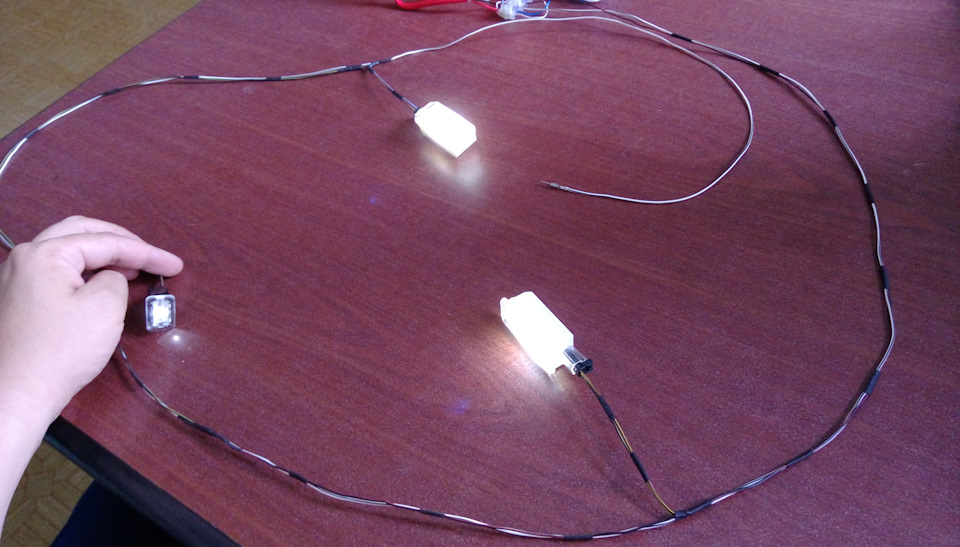

Заранее дома была подготовлена проводка для подсветки ног.

Для её установки на место нам потребуется снять бардачок, накладки нижних передних стоек и накладку ниши под климатом.
Начинаем с правой стойки. Подключаем наш плюсовой сигнальный провод, обжатый пином N103 189 05 в разъём стойки двери в Контакт №21.

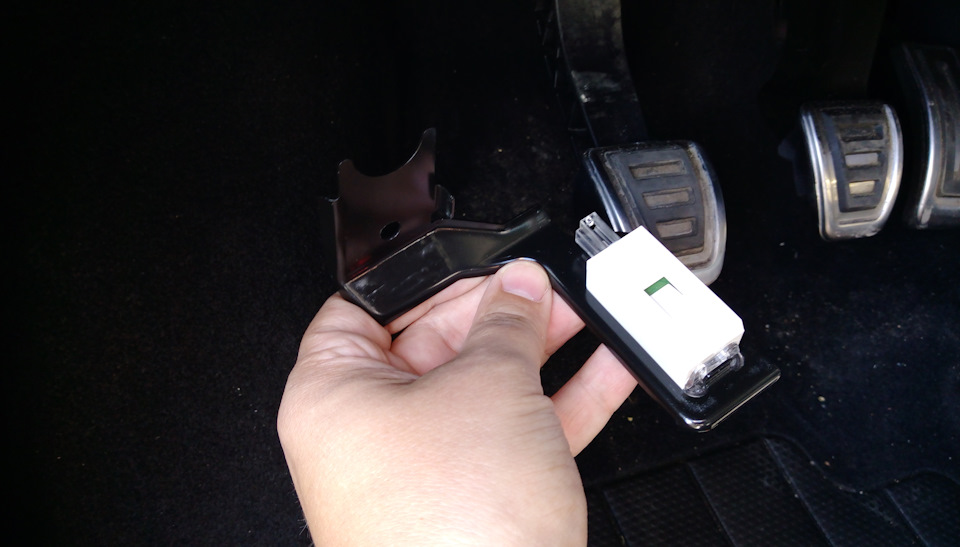

Далее ведём проводку до бардачка. Там есть штатное крепление под плафон. Вставляем разъём и устанавливаем плафон.

Переходим в нишу под климатом. Так как я раньше данный плафон подключал от клавиш (это есть у меня в отчёте), то теперь подключаем плафон к общей цепи вместе с плафонами подсветки ног.

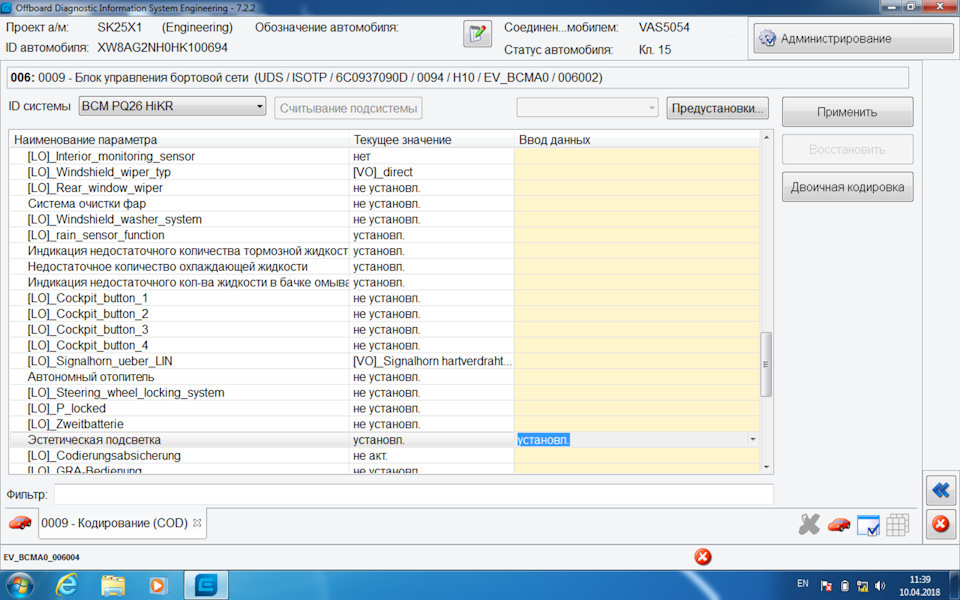

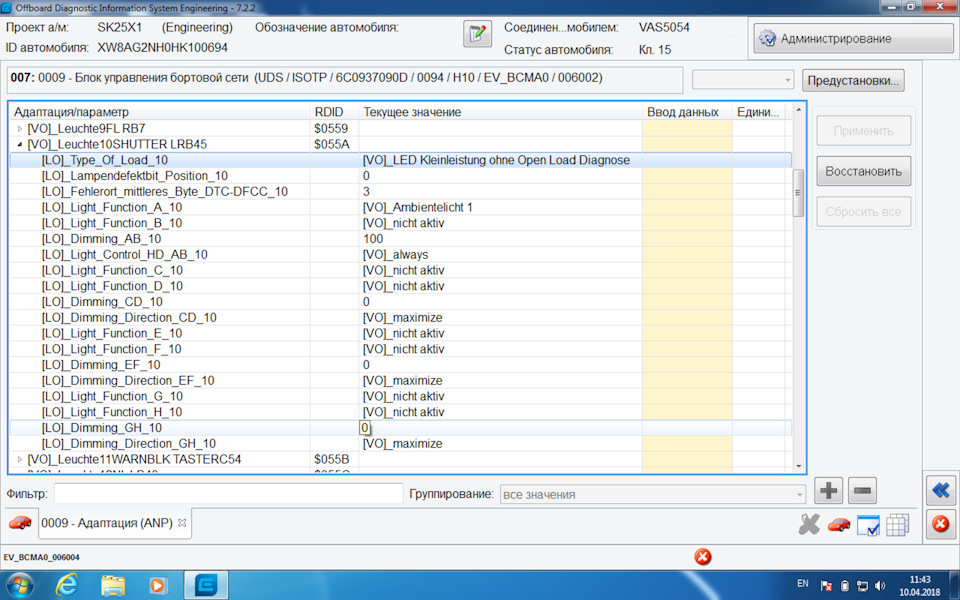

Теперь мы дошли до самого интересного, а именно до подключения провода в блок ВСМ. Я уже проклял Рапид за его дебильное расположение данного блока, когда ставил ПТФ. Итак, сломав себе ребра, шею и руки, добираемся до среднего разъёма ВСМ и добавляем наш провод в пин №45.

Собираем обратно разъём блока ВСМ и переходим к левой стойке двери. До подключения в блок ВСМ делаем ответвление к левой двери. И т.к. у меня Rapid FL то пин в разъём нужен от BMW.

Теперь переходим к дверям. Нам надо прокинуть один провод для подсветки карманов двери.
Снимаем обшивку, высверливаем динамики и прокидываем провод, соответственно в Контакт №21.

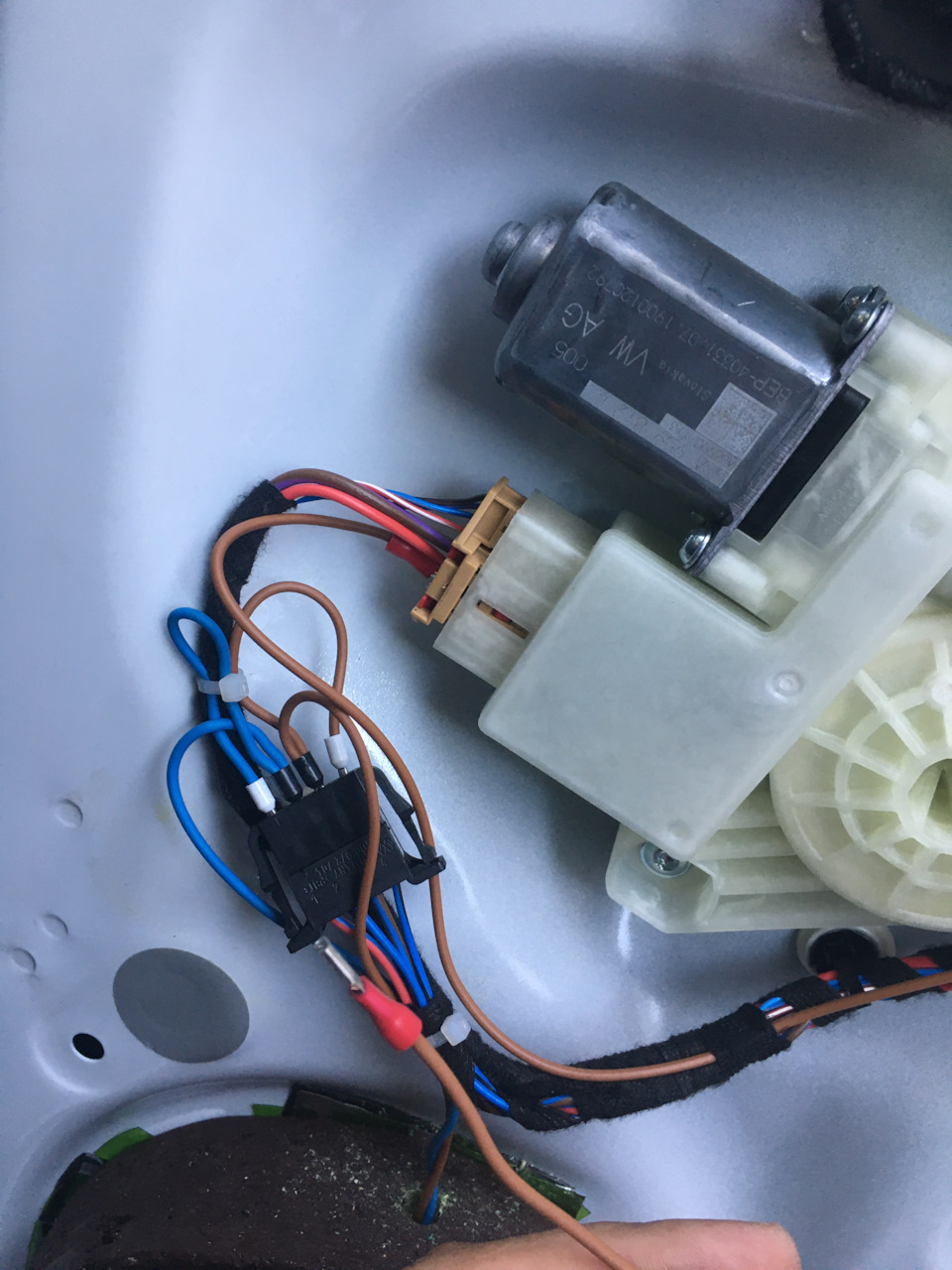

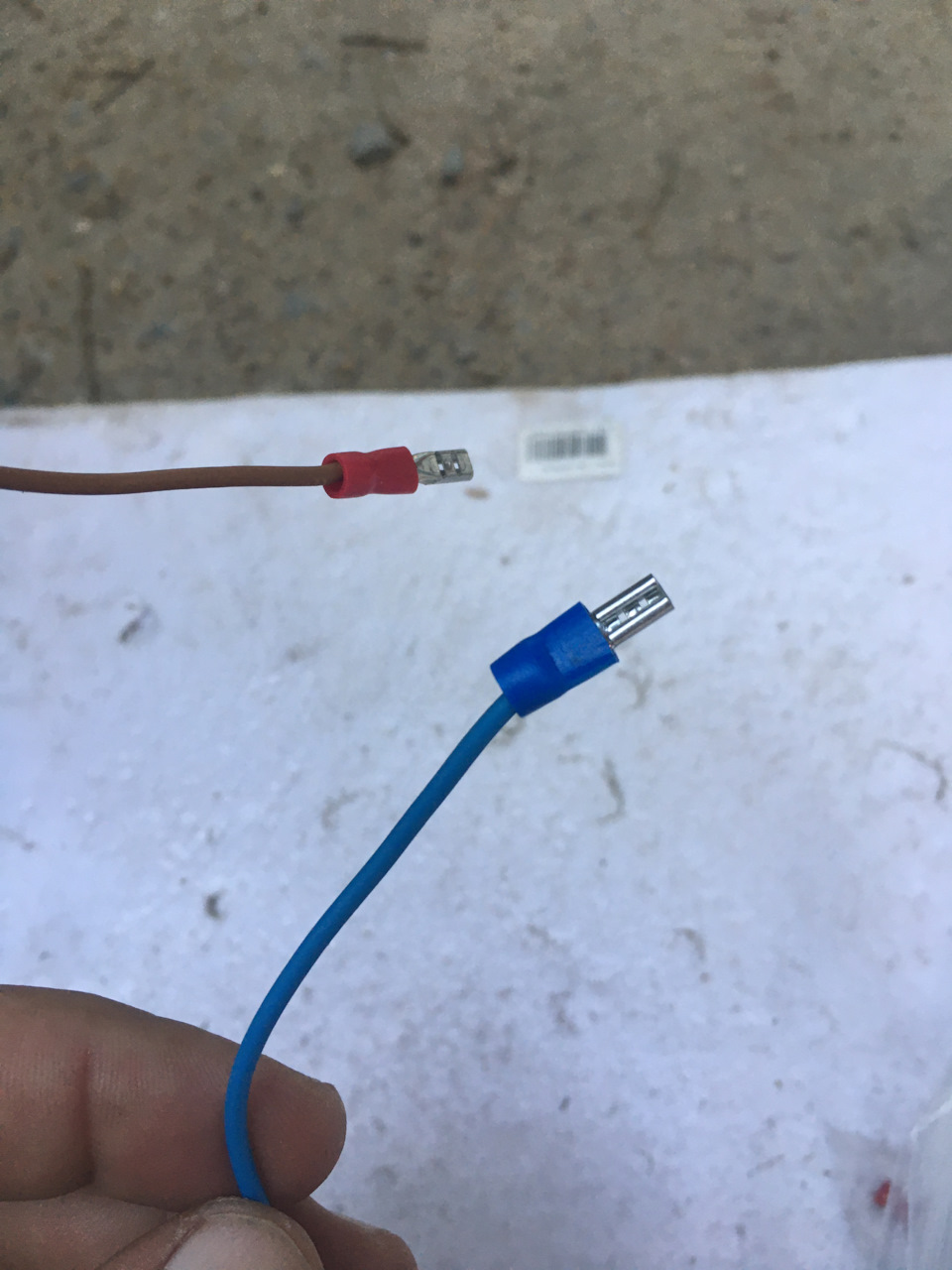

Далее нам надо подключить массу, её я взял от мотора стеклоподъемника. А второй провод пойдет на подсветку ручек двери(но это в другой части).

Соответственно масса у подсветки карманов двери и подсветки ручек одна.
Обматываем всё мохнатой изолентой, одеваем разъёмы.

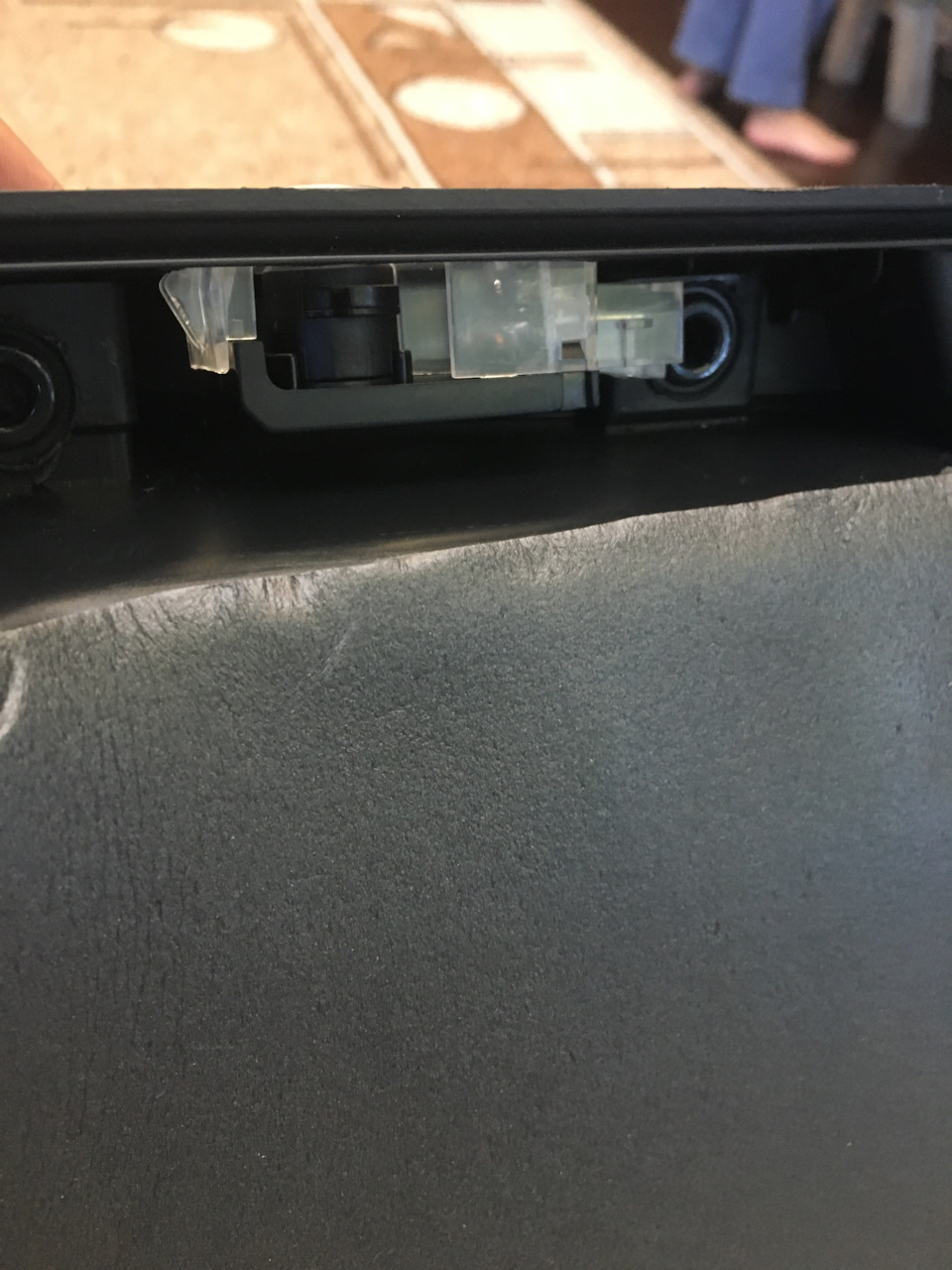

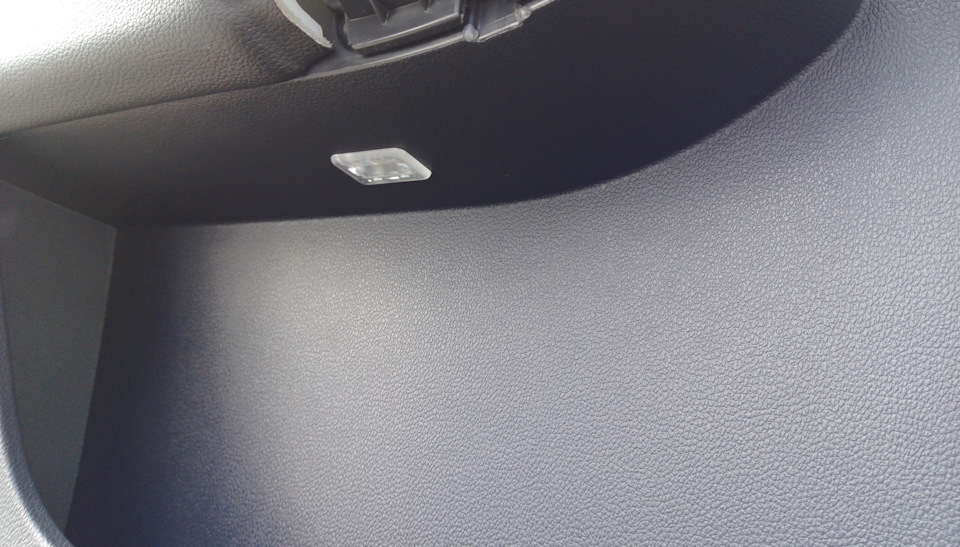

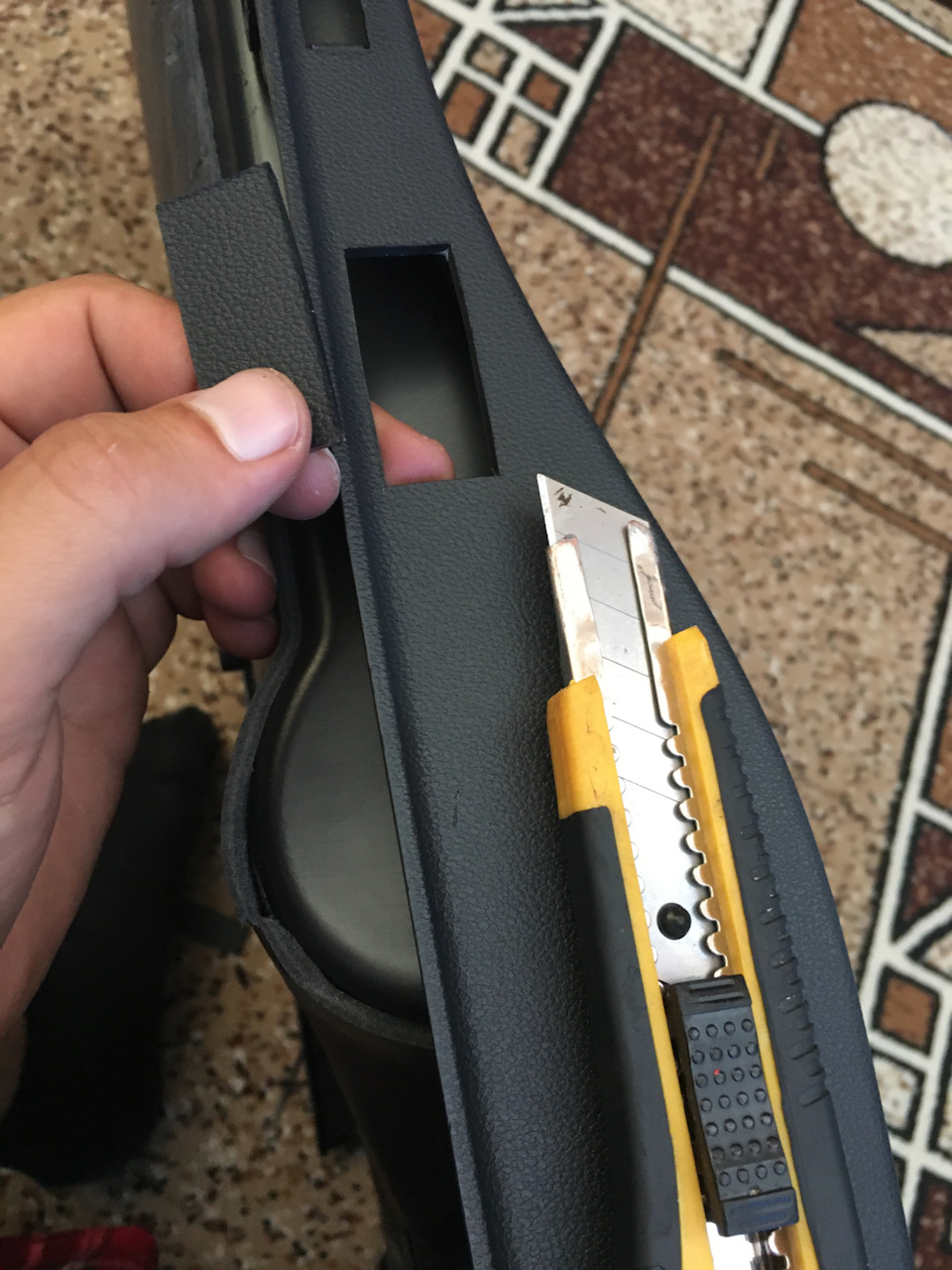

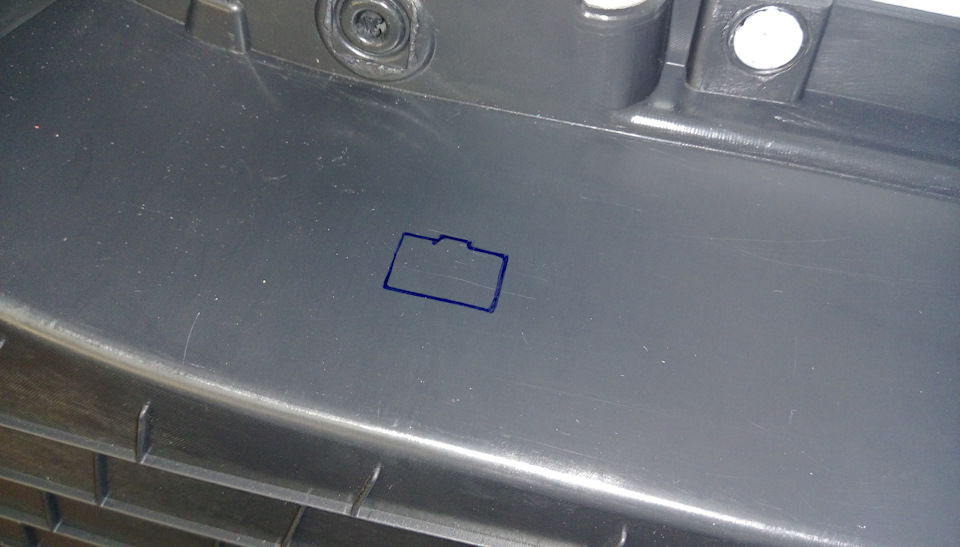

Так как штатного места в моих дверных картах нет под подсветку карманов, то поискав информацию в интернете, выяснил расположение данного плафона. Делаем шаблон из картона. Прикладываем и обводим.
