Подсветка кромки передних дверей авто
Подсветка нижних кромок дверей.
По примеру более дорогих иномарок (у которых такая опция является штатной) была сделана подсветка околодверного пространства, путём установки светодиодных лент на нижней кромке каждой двери. Теперь при открывании дверей хорошо видно, куда ставить ноги – лужи, грязь и другие «сюрпризы» на земле нам не страшны. Раньше я скептически относился к такого рода доработкам из-за ненадёжности и недолговечности подсветки. Но, с появлением гибких светодиодных лент в силиконовом чехле (со степенью защиты IP65) — убедился в обратном. Иначе – даже и не начинал бы… Ниже немного информации, которая поможет при выборе светодиодной ленты.
«…В настоящий момент среди материалов подсветки и освещения широкое распространение получили гибкие светодиодные ленты. Гибкие светодиодные ленты применяются для декоративной подсветки внутри и снаружи помещений, в рекламных целях, а также нашли широкое применение для светового автотюнига. Лента состоит из модулей на гибкой печатной плате, помещенной в силиконовый чехол, обратная сторона которого покрыта двусторонним скотчем «3М». Питание осуществляется от источника в 12 вольт постоянного тока. Модуль можно отделить от целого куска при помощи ножниц или ножа.

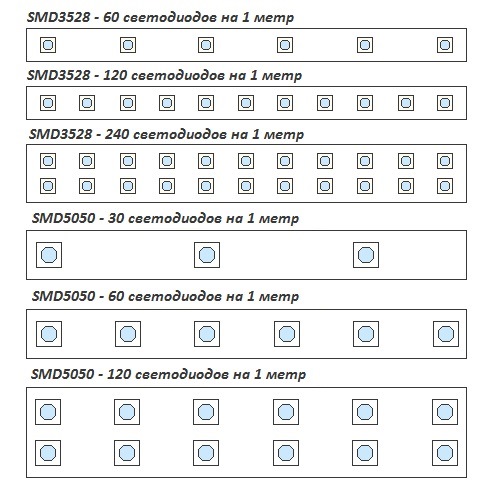

Светодиодные ленты различают по размеру установленных в них светодиодов — могут применяться светодиоды SMD3528 и SMD5050, размерами 3,5*2,8 мм и 5,0*5,0 мм соответственно. Светодиод SMD3528 имеет один кристалл, а SMD5050 три, соответственно и яркость свечения у светодиодов SMD5050 в три раза больше, чем у SMD3528.
Яркость свечения светодиодной ленты также зависит от количества установленных на ней светодиодов. Как правило, это для SMD3528 — 60, 120, 240 штук на один метр, а для SMD5050 — 30, 60, 120 штук на метр. Соответственно, чем больше светодиодов в одном метре, тем дороже светодиодная лента…»

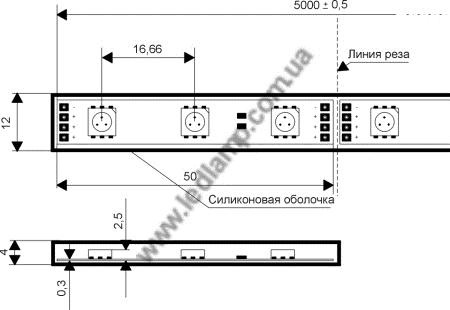

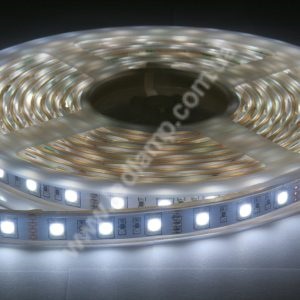

Для подсветки кромок дверей применял гибкую светодиодную ленту в силиконовой защите — тип SMD5050 (размеры светодиодов 5,0*5,0 мм), которую покупал в интернет-магазине светодиодной техники «LED LAMP». Использовал всего 140 см ленты – на передние двери по 50 см, а на задние двери по 20 см.
Применяемость: наружное освещение
Производитель: Китай
Напряжение питания : 12VDC
Цветовая температура: 5500K
Количество светодиодов : 60 шт./м.
Потребляемая мощность : 12 Вт/м.
Световой поток: 900 Лм/м.
Цвет свечения: белый холодный
Угол свечения: 120 град.
Степень защиты: IP65
С цветом определился сразу — подсветка будет белой. По подключению были два варианта:
• первый вариант (простой) — при открытии любой двери будет загораться подсветка на всех дверях сразу.
• второй вариант (более сложный) — при открытии определенной двери, будет загораться подсветка только на той двери, которую открыли.
Считаю второй вариант более правильным и алгоритм работы подсветки более корректным. Работы проводили вместе с CAVA-dp, за что ему очередная порция уважения!

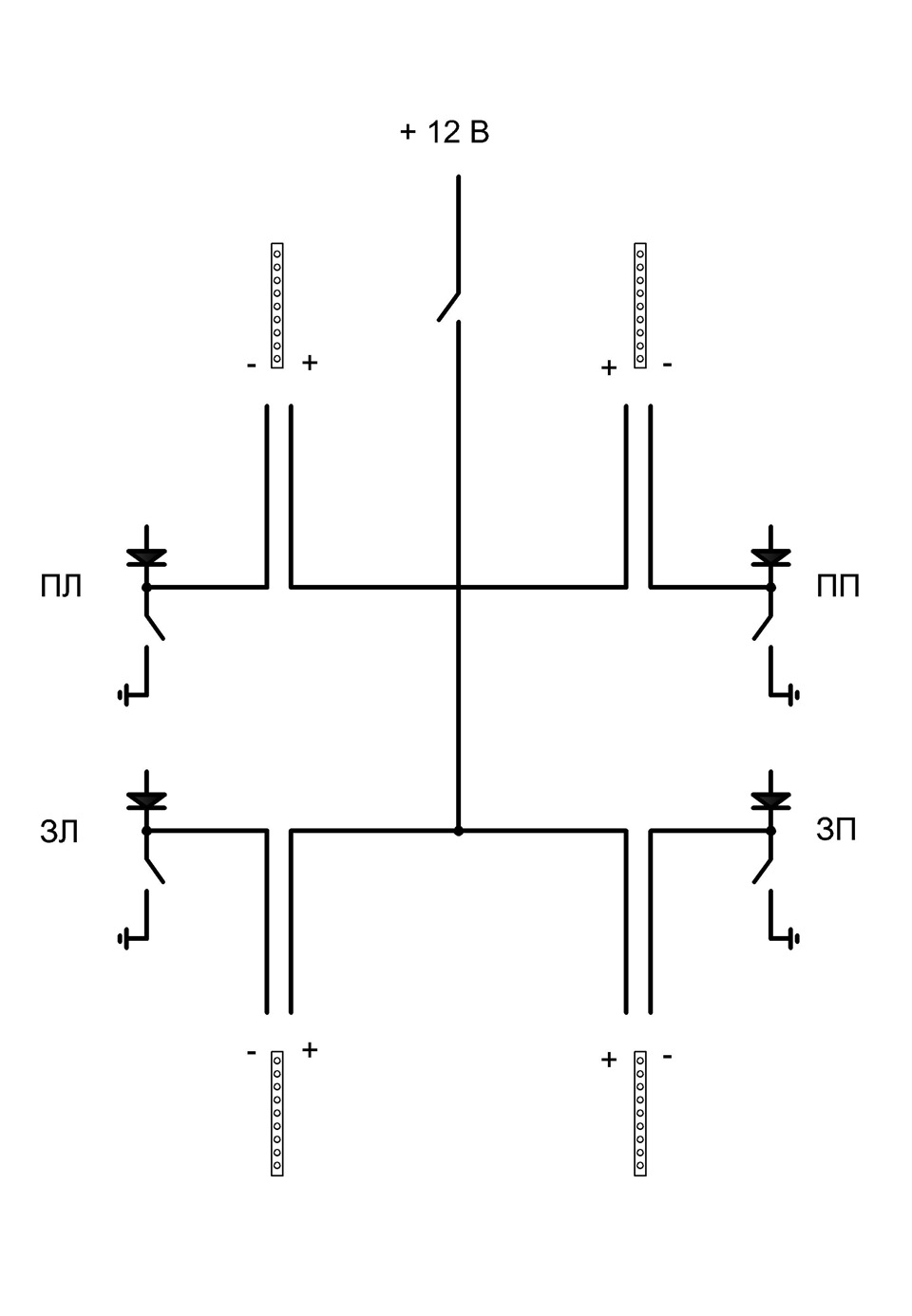

Подключение. Питание подключаем через предохранитель (10 А) от провода с постоянным напряжением 12 В – это толстый белый провод из разъёма колодки под облицовкой основания порога водительской двери. На тот случай, если подсветка не нужна (например, в светлое время суток или когда двери автомобиля долго открыты при ремонте или уборке авто) — была предусмотрена возможность принудительного её выключения. Для этого установили кнопку в глубине вещевого кармана, под блоком управления отопителем.

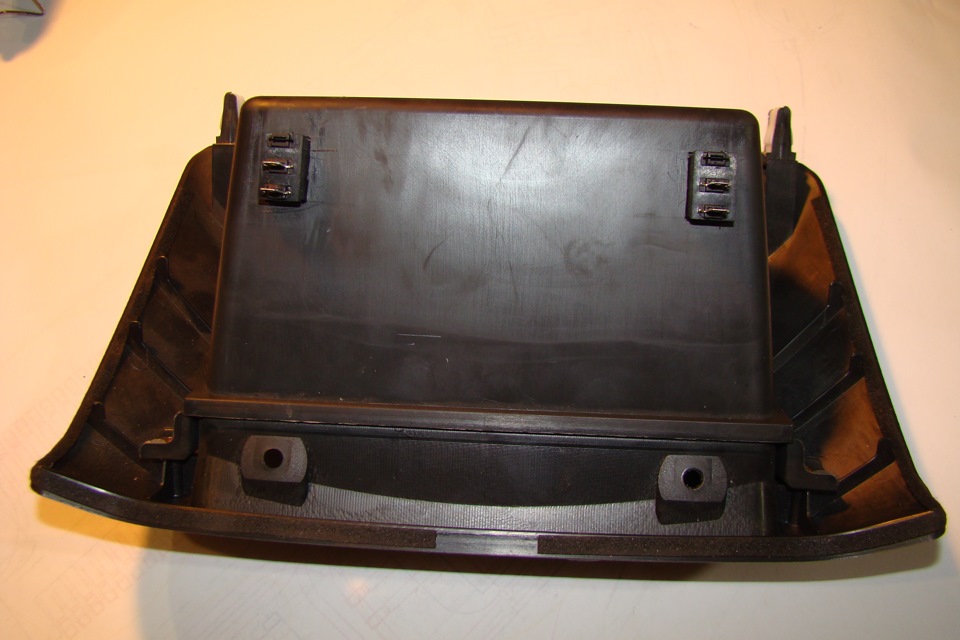

После кнопки принудительного выключения провод питания (постоянный «+») тянем вдоль штатной проводки и заводим в каждую дверь, протягивая через резиновые гофры. «Минусовой» (управляющий) провод подключаем к соответствующему концевику в каждой двери. Все концевики дверей 1-но проводные, кроме водительской двери, там 2 провода: один на свет, второй на блок ETACS – не важно к какому подключаться! Затем на «минусовой» провод впаиваем диод. Диод необходим для предотвращения дублирования сигнала при открывании других дверей. После этого «минус» также заводим в двери через резиновые гофры.
Принцип работы. При такой схеме подключения, в случае открывания двери, её концевик даёт «команду» для включения соответствующей ленты. Через установленные диоды «команда» также подаётся на включение потолочных плафонов. Но этот же диод не даёт возможности блоку ETACS «видеть» другие двери открытыми. Соответственно, подсвечивается только открытая дверь, без нарушения режимов работы потолочных плафонов.

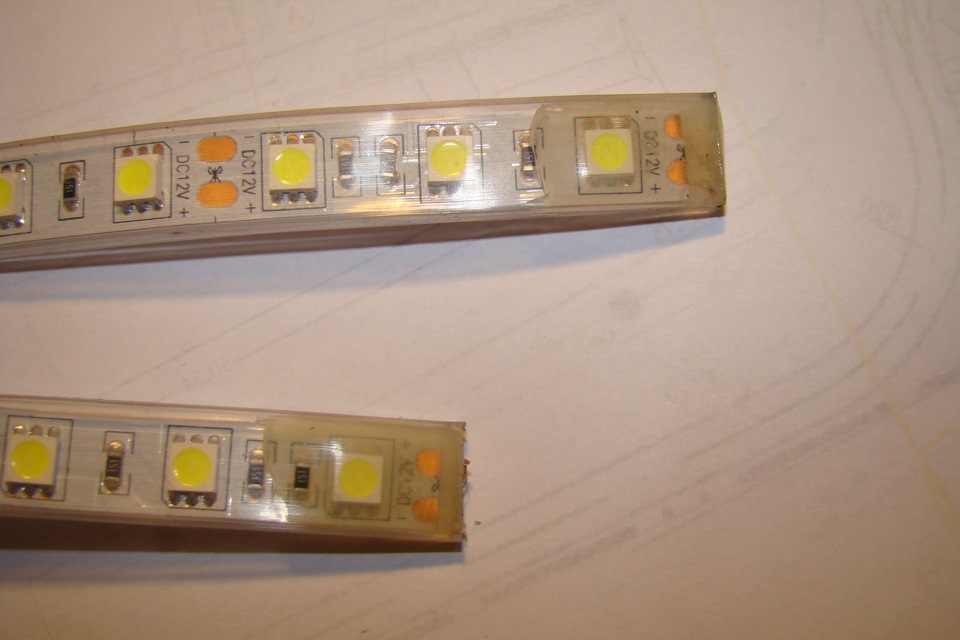

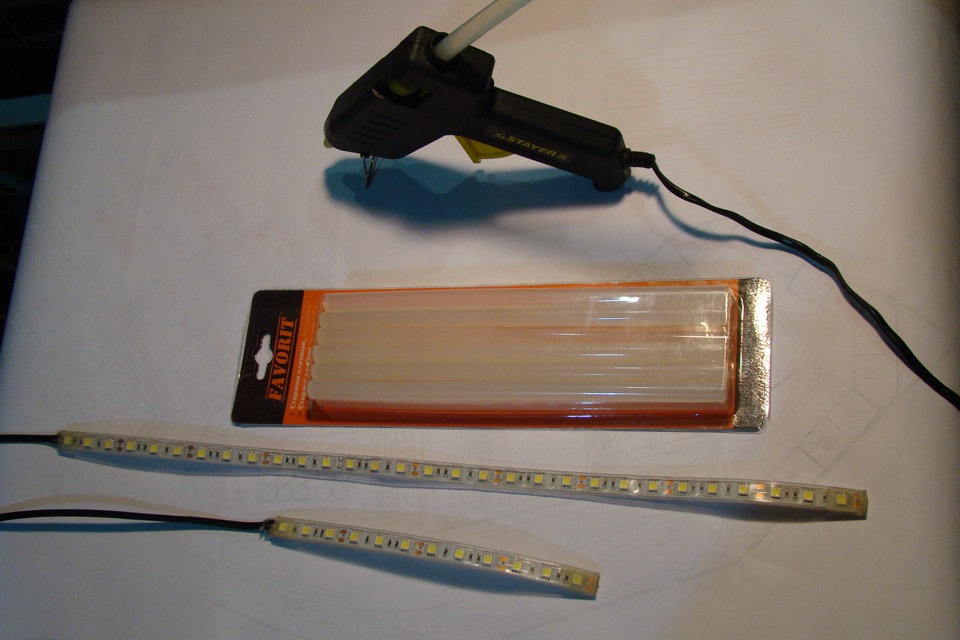

Подготовка ленты. На ленте есть обозначенные контакты «+» и «-». Паяем к данным контактам провода. Затем оба края (торца) силиконового чехла с помощью клеевого пистолета заливаем клеем. Это позволяет исключить попадание влаги и разного мусора (пыли, москитов) внутрь силиконового чехла, тем самым защитить светодиодную ленту. Также клей надёжно фиксирует ленту от смещения внутри силиконовой оболочки. Не страшно, если клей попадает на светодиоды, т.к. после застывания он остается прозрачным и даже сквозь него светодиод светит очень ярко.
Установка ленты. Переходим к монтажу ленты. На дверях есть 2 полки. Крепить будем на ту, которая ближе к салону — над пластиковой накладкой порога и защищена резиновым уплотнителем двери. Поверхность предварительно нужно протереть от пыли и обезжирить. А перед поклейкой ленты обязательно прогреть феном для улучшения адгезии.
После монтажа ленты провода заводим под оббивку двери. Ничего подпиливать и сверлить не нужно, на пластике обивки есть выступ, которым надёжно прижимаются к двери провода – не болтаются и не провисают.
Подсветка дверей автомобиля
Установка светодиодного освещения
А теперь рассмотрим, как сделать подсветку дверей авто с применением светодиодной ленты. Это источник освещения, хотя и дороже неоновых аналогов, гораздо долговечнее, надежнее и проще в монтаже. Поскольку имеющаяся в продаже лента оснащается самоклеющимся покрытием, при её монтаже каких-либо дополнительных крепёжных элементов не потребуется.
В продаже имеются готовые изделия, предназначенные именно для монтажа на двери автомобиля, но стоимость таких изделий гораздо выше, чем обычных лент такого же метража. Так что если вы хотите сэкономить, то придётся усложнить себе задачу – для монтажа придётся использовать паяльник.
Итак, для работы нам потребуется собственно светодиодная лента, термоусадочная трубка и электропроводка. Начинаем с демонтажа накладок, устанавливаем на их место ленту, отмеряем необходимую длину с небольшим запасом и отрезаем нужный кусок.
Припаиваем к одному концу ленты два провода, плюсовой и минусовый, чтобы было удобно производить замену в случае необходимости, припаиваем клемму типа «мама». Затем готовим четыре провода, изолируем их концы посредством термоусадочной трубки, припаиваем клемму типа «папа».
На каждую дверь электропровод с разъёмом «папа» выводим через дверную петлю, затем подтягиваем минусовые электропровода к концевику двери, чтобы освещалась именно та сторона порога, с которой открывается дверь. Точно такую же операцию производим со второй дверью.
Осталось присоединить минусовые провода с светодиодной лентой, а плюсовые – к любому плюсовому источнику питания (например, к проводке освещения, плюсовой клемме аккумулятора или прикуривателю). Главное – не «напортачить» с полярностью. Хотя в этом случае никаких серьёзных последствий не будет, но перепаивать придётся.
Теперь можно проверить результаты вашей работы. Светодиоды должны загораться при открытии дверей. Если так и происходит, устанавливаем обшивку на штатное место и гордимся своим мастерством.
Аналогичным образом можно сделать своими руками подсветку ручек дверей в авто, пространства у ног водителя или торпедо. При желании минусовые провода можно вывести на свободную кнопку, и тогда подсветка будет включаться по вашему желанию.
В последнее время набирает популярность лазерная подсветка двери автомобиля с логотипом машины. Такие комплекты имеются в продаже, они состоят из лазерного проектора и миниатюрного сенсора.
Монтаж очень прост и не потребует никаких сверлений: двухсторонним скотчем приклеиваем к нижней части дверцы лазерный проектор (приобретать нужно с логотипом вашего бренда), к обшивке порога прикрепляем внутренний сенсор, который будет срабатывать при открытии и выключать проектор при закрытии дверей.
Установка своими руками светодиодного освещения
Для того чтобы справиться с работой, нам потребуются:
Монтаж осуществляется, как правило, на приборной панели, в местах, где расположены светильники и штатные осветительные элементы. Их можно при желании просто заменить светодиодами. Цоколь у диодного фонаря такой же, как у штатной лампы, поэтому замена выполняется без каких-либо трудностей.
Далее нужно установить ленту внизу в области ног и по периметру верха автомобиля. После необходимых измерений отрезаем то количество ленты, которое необходимо. Разрезы следует осуществлять на участках, где расположены контакты для пайки.
При замере нужно предусмотреть некоторый избыток проводов для запаса. Отрезав и выполнив пайку к контактам ленты, необходимо надеть термоусадочную трубу и выполнить прогревание при помощи фена, пока не будет усадки. Следующие фрагменты обрабатываем похожим образом.
Подключение нужно осуществлять через RGB-блок контейнер или тем же способом, что и неоновые фонари. Это обеспечит срабатывание освещения при открытии дверей машины
Здесь очень важно соблюдать правильную полярность — об этом говорилось выше
После подключения своими руками подсветка дверей автомобиля будет готова к использованию — проверьте её работу. Если всё в порядке, вас можно поздравить с успехом.
Монтаж светодиодов и подсветки-логотипа своими руками
Для начала стоит заняться проводами, ведь на них возложена весьма ответственная миссия – подача питания на осветительные приборы. Дабы избежать инцидентов, которые могут возникнуть с электрикой, следует прокладывать к двери все провода в специальной гофре. В общем, если хотите простую подсветку, то один кабель плюсом подключаем к системе освещения автомобиля, а минусом к концевику дверей. Он представляет собой кнопку, при нажатии на которую происходит некоторое сигнальное действие. Так, например, именно благодаря данному элементу на панели приборов загорается символ, оповещающий нас о том, что двери закрыты недостаточно хорошо либо же вовсе открыты.
Выше был представлен самый простой способ освещения, сейчас же рассмотрим более интересный вариант организации подсветки в виде логотипа для дверей автомобиля. Для этого нужна специальная лазерная лампа, которую также очень легко купить. Далее следует демонтировать обшивку двери и выбрать максимально подходящее место, где она и будет установлена. Затем специальным буром просверливаем отверстие, оно должно иметь такой же диаметр, как и линза, и устанавливаем вышеупомянутую лазерную подсветку с логотипом в строго вертикальном положении.
В комплекте с лазером идет инструкция, в ней подробно описано, как своими руками подключить данный предмет к проводке авто. Зафиксировав все элементы, которые содержит в комплекте лазерная подсветка, возвращаем обшивку двери на ее прежнее место. Новая опция не только добавит комфорт в жизнь владельца, но и подчеркнет стиль и индивидуальность вашего автомобиля.
Монтаж своими руками неоновых ламп
Сначала устанавливаются специализированные средства излучения, для монтажа которых вы должны обзавестись всем необходимым, а именно:
Дальнейший процесс установки неона выглядит следующим образом:
Установка подсветки с логотипом
Операции по монтажу светодиодного или лазерного проектора формируются по характеристикам устройства:
В соответствии с перечнем, отдельные манипуляции должны быть исключены или дополнены. Полный список процедур для установки освещения автомобильной двери с выбранным логотипом своими руками:
Специфика монтажа модуля дверного освещения допускает совмещать процедуру с установкой доводчика, проведением сигнализации.
Система подсветки для дверей автомобиля выполняет технологическую и вспомогательную функцию. В темное время суток лазерная или светодиодная проекция освещает часть пространства вблизи от двери, позволяет водителю ориентироваться за пределами автомобиля. В противоположность использованию заводских комплектаций, машина с установленной системой обладает стильным визуальным эффектом и индивидуальным оформлением.
Подсветка с логотипом применяется для передних и задних дверей. Разнообразие линз с эмблемами марок и моделей авто, доступность ассортимента и технологичная простота установки укрепляют товар на рынке кузовных аксессуаров. Приборы удобны в обращении, требуют заурядного повседневного ухода и следования инструкции, отличаются экономичным потреблением электроэнергии, создают комфорт в ночное время.
Технология и особенности установки подсветки в салон транспортного средства своими руками
Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.
А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.
Подсветка двери автомобиля с помощью светодиодов
Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.
Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.
Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.
Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.
Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.
Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора
Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов
Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.
Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.
Установка неоновой подсветки в салоне машины
Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации
Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.
Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.
Монтаж подсветки на основе неоновых ламп
Неон используется в рекламе как недорогой и экономичный источник света очень давно. Сегодня он активно вытесняется светодиодными технологиями, но автомобилистам нравится то рассеянное свечение, которое характеризует неоновые лампы. По сроку службы они заметно уступают LED-прототипам, но это не останавливает любителей украшательства.
Если вы намереваетесь использовать неоновую подсветку при открытии двери автомобиля, то самый простой способ реализации задуманного – использовать неоновый шнур. Он по внешнему виду напоминает светодиодные ленты и монтируется по тому же принципу.
Для начала необходимо демонтировать накладки порогов, после чего по внешнему краю аккуратно разложить неоновые шнуры нужной длины. Желательно чтобы после установки на место обшивки она становилась впритык к кабелю подсветки. Точно таким же образом монтируем неоновую электропроводку на концевики дверей автомобиля.
Для закрепления краёв ленты нам понадобятся такие крепёжные элементы, как саморезы, стяжные хомуты и уголки из алюминия. Уголки обрезают точно по размеру неоновых дорожек, их монтируют под торпедо посредством саморезов. Хомуты нужны, чтобы прикрепить неоновые лампы к уголкам. Один конец ленты выводится на датчик открывания двери, другой – на источник питания.
При таком способе монтажа подсветки дверей автомобиля своими руками иллюминация будет загораться при открывании дверей автоматически.
Неоновые фонари
С неоновой подсветкой всё немного сложнее. Вот краткий перечень характеристик неоновых ламп:
Давайте рассмотрим, как можно своими руками установить внизу салона автомобиля неоновые фонари, а по потолку проложить светодиодную ленту так, чтобы подсветка с логотипом марки авто в двери срабатывала при открытии дверей авто.
Неоновая подсветка передней двери машины
Лазерная подсветка с логотипом, диоды и другие варианты освещения
Итак, какие же подсветки бывают, в чем их особенности? Какой вариант лучше выбрать для дверей своего автомобиля? Конечно, можно добиться дополнительного освещения посредством простых светодиодных лампочек и плафонов, использующихся для подсветки ящиков. Это довольно бюджетный способ, не требующий ни много времени, ни сил, ни денег. Правда, от него не стоит и ожидать чего-то уникального. Единственное, чем можно удивить, так это установить дополнительно выключатель — тогда появится возможность деактивировать данную опцию даже при открытой двери.
Более интересный вариант – лазерная подсветка для дверей автомобиля. К ее достоинствам, безусловно, можно отнести оригинальность, ведь еще каких-то десять лет назад ни владельцы, ни даже сами производители машин не могли себе представить, что в скором будущем появятся такие мини-проекторы с логотипом. Естественно, в этом случае материальные затраты несколько увеличатся, потому что лазерная технология появилась в сфере тюнинга сравнительно недавно. Однако не колоссально, так что при желании практически каждый автомобилист сможет себе позволить подобный осветительный прибор для двери. Да и вызвать проблем с установкой лазерная подсветка с логотипом не должна, все можно осуществить своими руками.
Еще один вид, который требует обсуждения – монтаж светодиодной ленты. Итак, в данном случае не нужно резать обшивку, чтобы спрятать ленту внутрь дверей. Правда, если есть желание оградить ее от негативного внешнего воздействия, тогда можно проделать подобную операцию. Установив своими руками такой тип тюнинга двери, вы получите гораздо больше света по сравнению со светодиодными лампочками, при этом он не меркнет, даже если будет специальная пластиковая либо силиконовая защита. Но об изысканном изображении логотипа при выходе из авто речи тут не идет. К недостаткам же стоит отнести вероятность повреждения данного элемента во время мойки автомобиля, так что не забудьте заранее предупредить о ее наличии обслуживающий персонал.
Подсветка дверей с логотипом автомобиля
Более интересным вариантом является лазерная подсветка дверей с логотипом автомобиля. То есть при открытых дверях зажигается специальное устройство, которое проецирует на землю рядом с авто его логотип. Для этого используется специальный лазерный проектор.
Ещё каких-то лет десять назад использование лазеров для автомобильного тюнинга казалось чем-то фантастическим. Сегодня же это повседневное явление. Любой водитель автомобиля имеет возможность оснастить своего «железного коня» таким устройством.
В современных моделях используется беспроводная система, что также удобно при монтаже своими руками и эксплуатации. Беспроводная система не требует подключения проектора к штатной системе освещения салона авто. Для питания такого проектора используются обычные элементы питания, проще говоря, батарейки. Для срабатывания беспроводная система использует принцип магнита.
При установке своими руками обозначаем места для монтажа магнита и самого проектора. Тщательно обезжириваем эти участки и приклеиваем устройства двухсторонним скотчем. Магнит должен крепиться согласно инструкции, идущей в комплектации с проектором так, чтобы беспроводная система управления проектором эффективно срабатывала.
Установка подсветки дверей с логотипом
Как показала практика, беспроводная система управления во многом удобнее и эффективнее проводной. Беспроводная система не требует лишних операций при подключении, прокладывании коммутации, имеет меньше возможностей выйти из строя по причине нарушения целостности коммутации. В большинстве современных проекторов используется именно беспроводная система управления.
Лазерная подсветка дверей
Диодная подсветка
Среди её достоинств можно назвать следующие:
Светодиодная подсветка дверей машины
Особенности процедуры монтажа подсветки в двери автомобиля
Не стоит доказывать, что подсветка автомобиля помогает сориентироваться в сумерках, а тем более в полной темноте. Такое украшательство вполне можно считать одной из разновидностей современного тюнинга, благо, что по стоимости такое декорирование будет самым что ни на есть бюджетным.
Нужно продумать и способ реализации своей задумки, ведь здесь тоже имеются варианты: подсветка может включаться при повороте ключа в замке зажигания, при открывании двери или посредством нажатия отдельной клавиши/кнопки. И каждый из вариантов предполагает использование разных наборов инструментов.
Что касается элементной базы, то выбор здесь не так велик: в основном для подсветки используют либо неоновые лампы, либо светодиодные источники излучения.
