Подсветка на двери автомобиля с логотипом хендай солярис

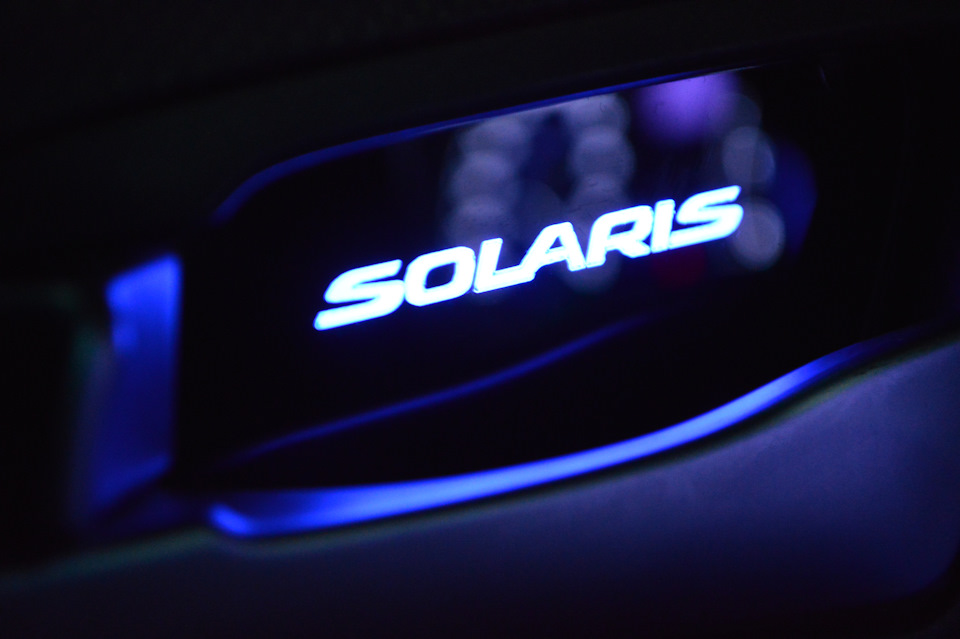

№17-LED подсветка с логотипом в ручки открывания дверей + кнопка TRIP с подсветкой

Всем привет!
Скажу сразу, доработочка на любителя.Лично мне нравятся различного рода подсветка.Не мог я пройти мимо данной подсветки с логотипом своего авто.Заказывал у Игоря IgZeLLED здесь на сайте, а так же есть и ЗДЕСЬ.Цена вопроса вообще копейки.В комплекте 4 логотипа с проводами, 4 сопротивления, резина для клейки логотипов, а также бесплатная доставка.

Сначала хотел заморочиться сам с установкой, но всё как всегда-некогда.Отмазки не буду писать почему, всё равно никому не интересны, а решил обратиться ВОТ СЮДА и тоже к Игорю))).Мне понравился подход человека к своей работе:аккуратно, быстро, качественно!

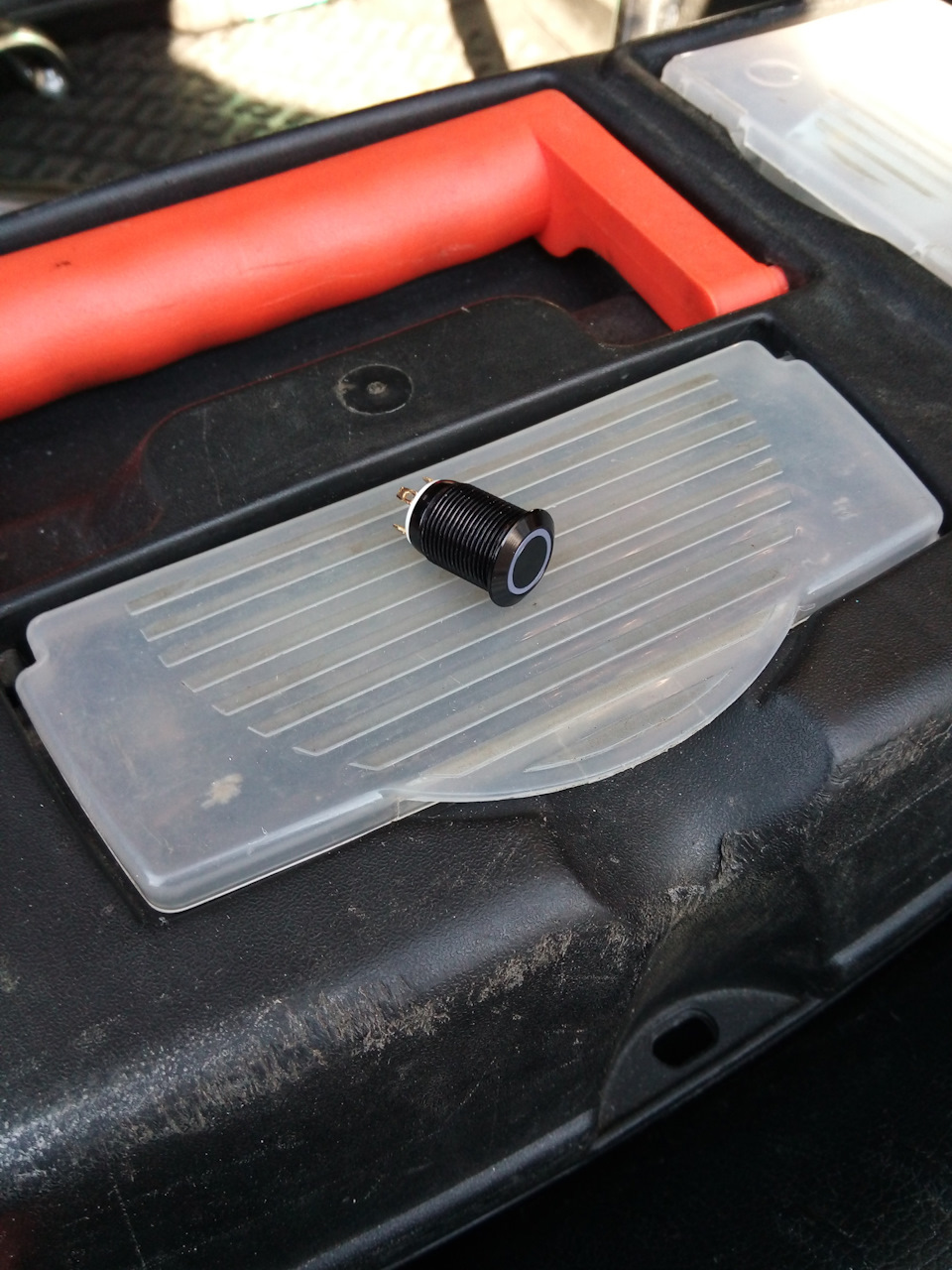

Также ранее была заказана кнопочка с подсветкой для бортового компьютера.Эту идею подглядел ЗДЕСЬ.Сразу и установил вместе с подсветками ручек.
Пройдёмся по ценам:
-логотипы 1000р.,
-работа по установке логотипов 2500р.,
-кнопка с подсветкой до 100р.(мне обошлась бесплатно),
-работа по установке кнопки 500р.

Немного наглядного пособия если конечно кому нужно будет.Правда сам процесс не особо фоткал, но может какая мелочёвка пригодится.

Источник

Проекторы в двери (7Вт)

Всем привет, сегодня приобрел 2 комплекта проекторов в двери с логотипом хендай.
За сей девайс спасибо Los4inin, подогнал по приятной цене 🙂

Пока ничего не устанавливал, но мануал по установке будет в этом же посте.

Если центральный плафон имеет постоянный плюс, то подключение будет таким:
+ от центрального плафона
— от концевика.

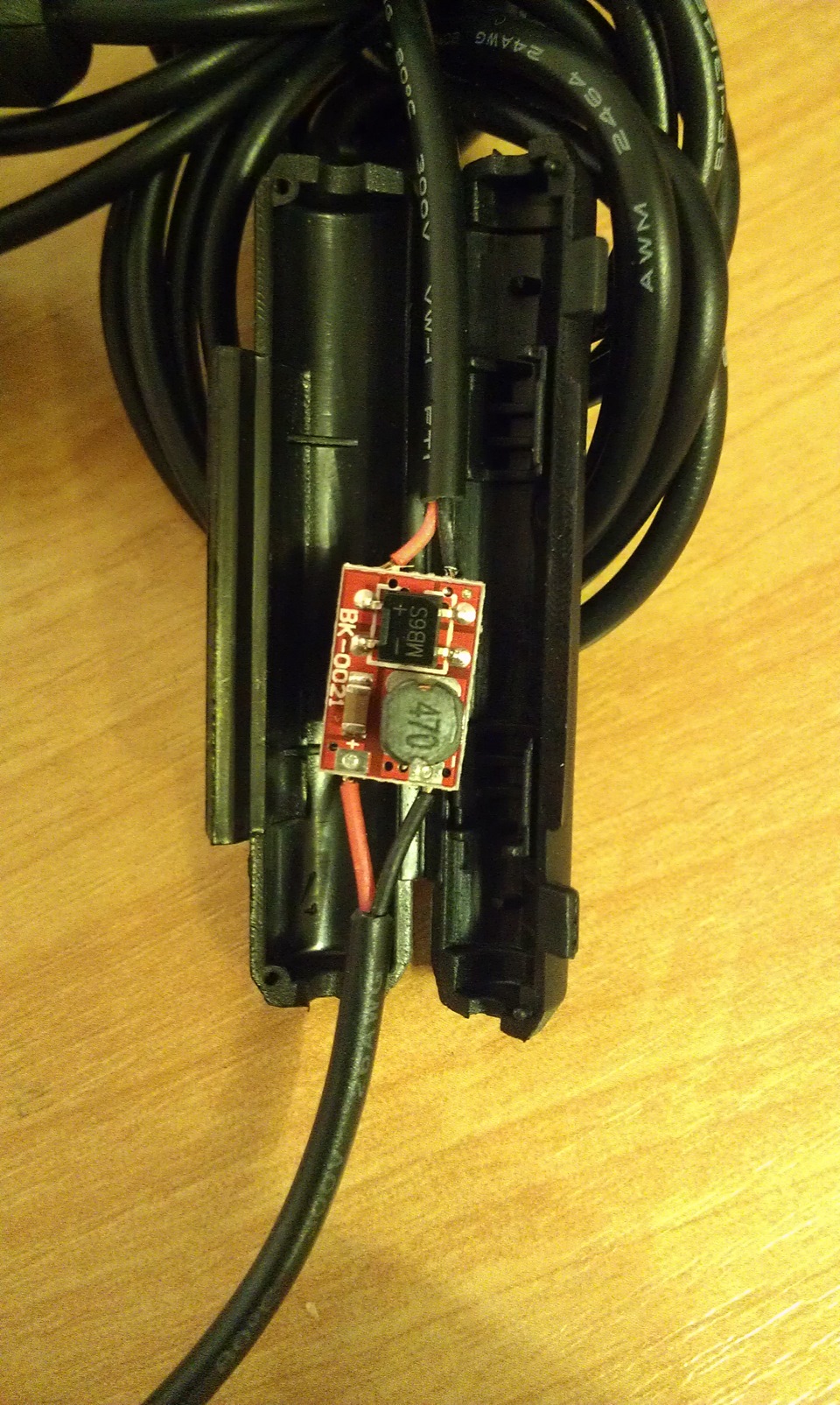

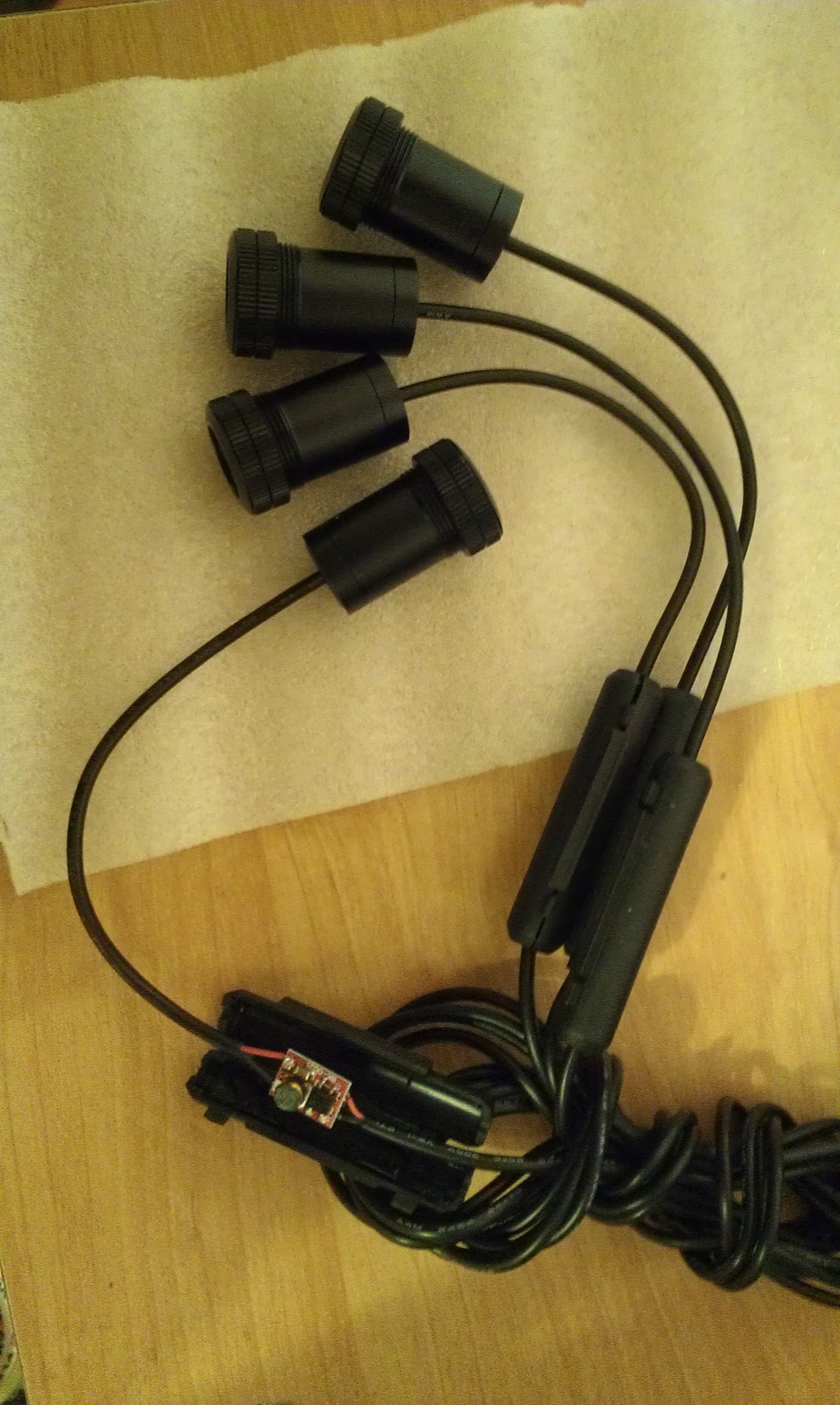

Вот пока фотки моей покупки.

Куда устанавливал и как подключал:
Проекторы у меня последнего поколения, т.е. их длина всего 3.5см.
Для тех кто переживает что проекторы будут торчать из кармана — раслабьтесь, у нас с обратной стороны обшивки есть место под проекторы :))) В который раз убеждаюсь что наше авто чудо(первый раз убедился когда увидел за барждачком место под концевик) :)))

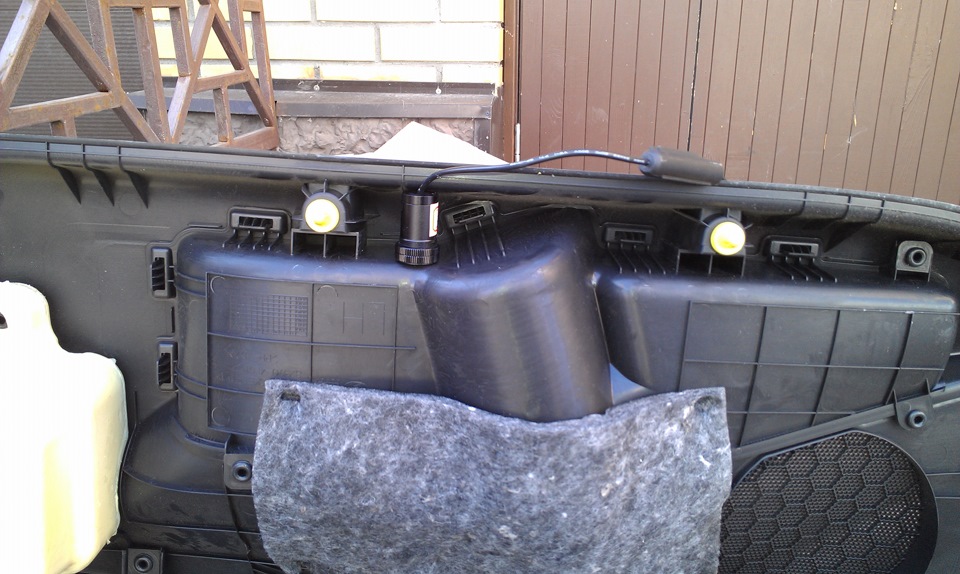

Прикинул как помещается:

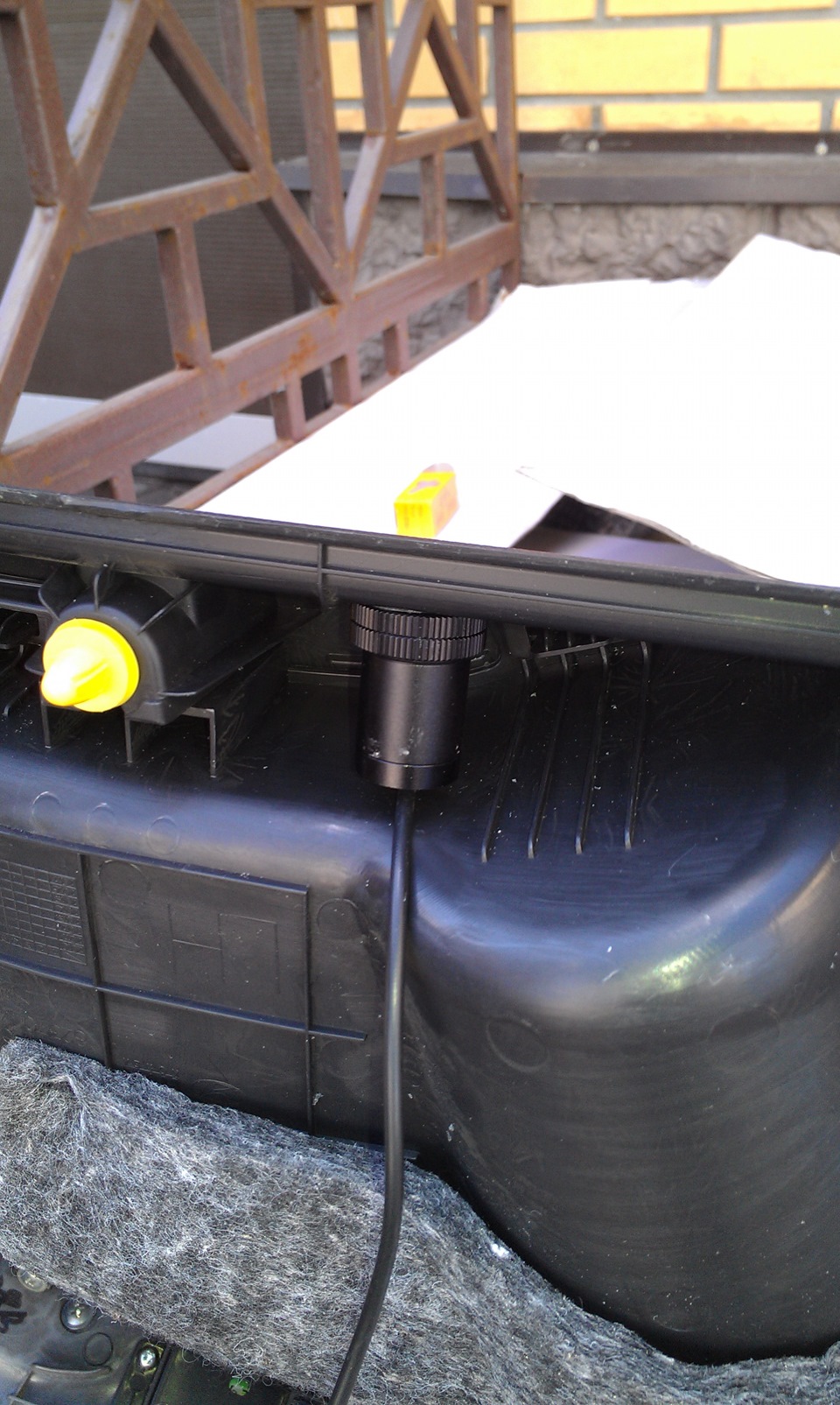

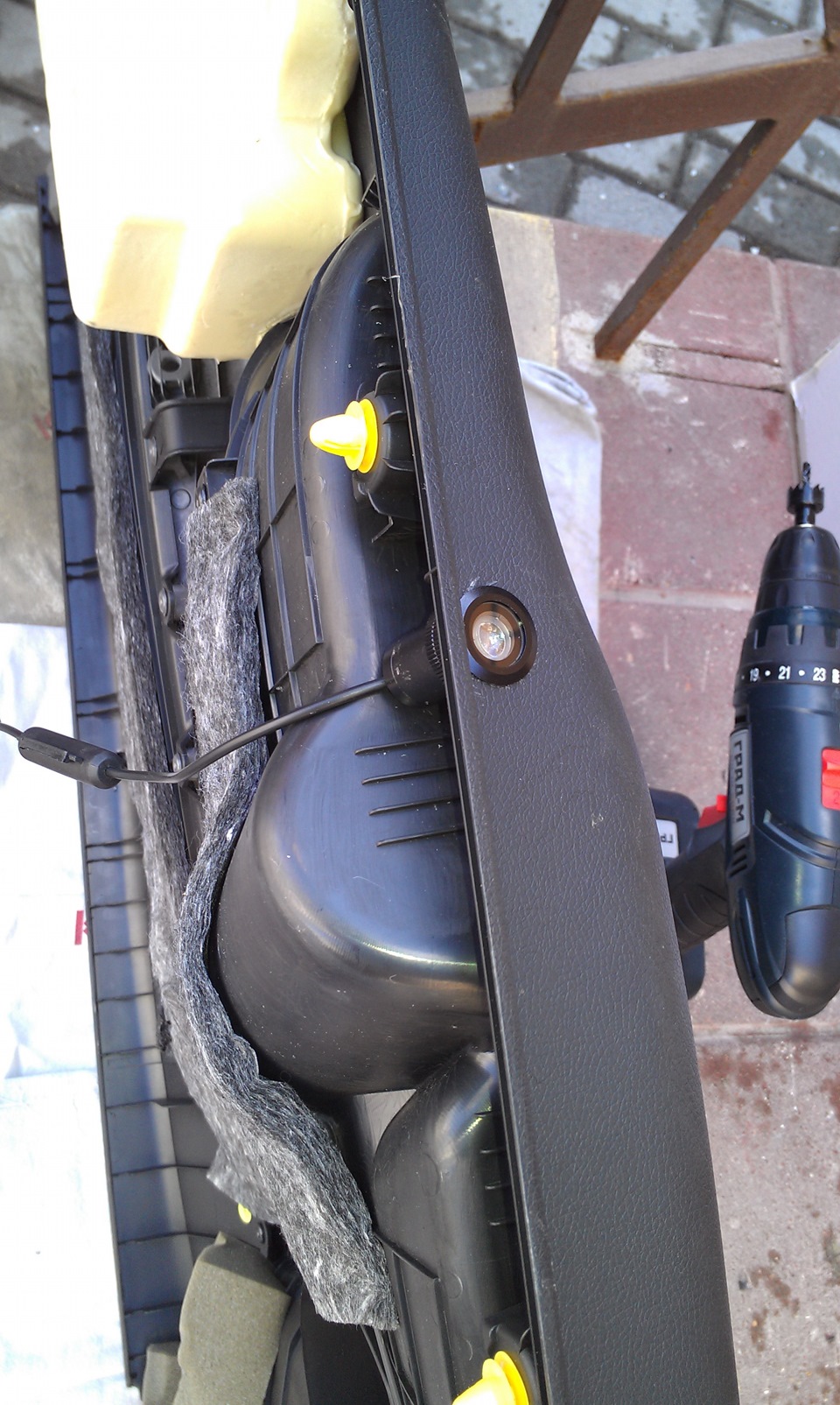

Просверлил и вставил:

Далее о подключении:
Купил 10м провода, чтоб протянуть проводку под все это дело.
Плюс я брал от плафона(где на плафоне постоянный плюс).
Минус брал от концевика двери. На концевик идет 2 провода, нам нужен тот который включал бы проектор(т.е. замыкал цепь и давал «минус») при открытии двери и гасил бы его при закрытии.
Нам нужен верхний провод. На картинке указал какой это провод, а желтой полосой указал отверстие которым крепится концевик к корпусу(ну малоли кто-то не понял что на картинки концевик немного развернут) 🙂

С обратной стороны(из салона, под обшивкой) концевик выглядит так:

Повторюсь, цепляемся к верхнему🙂

Далее начинается самый геморой, а именно протяжка проводов в двери.
Переднии двери у нашего солика устроены так, что провода идущие в двери из салона, КРЕПЯТСЯ КЛЕЙМАМИ!
И вот из-за этого я «залип», сидел и думал как быть…

Ну разумеется ответ мне в голову пришел, и пусть он кому то покажется бестолковым, но ничего более умного я не придумал:)

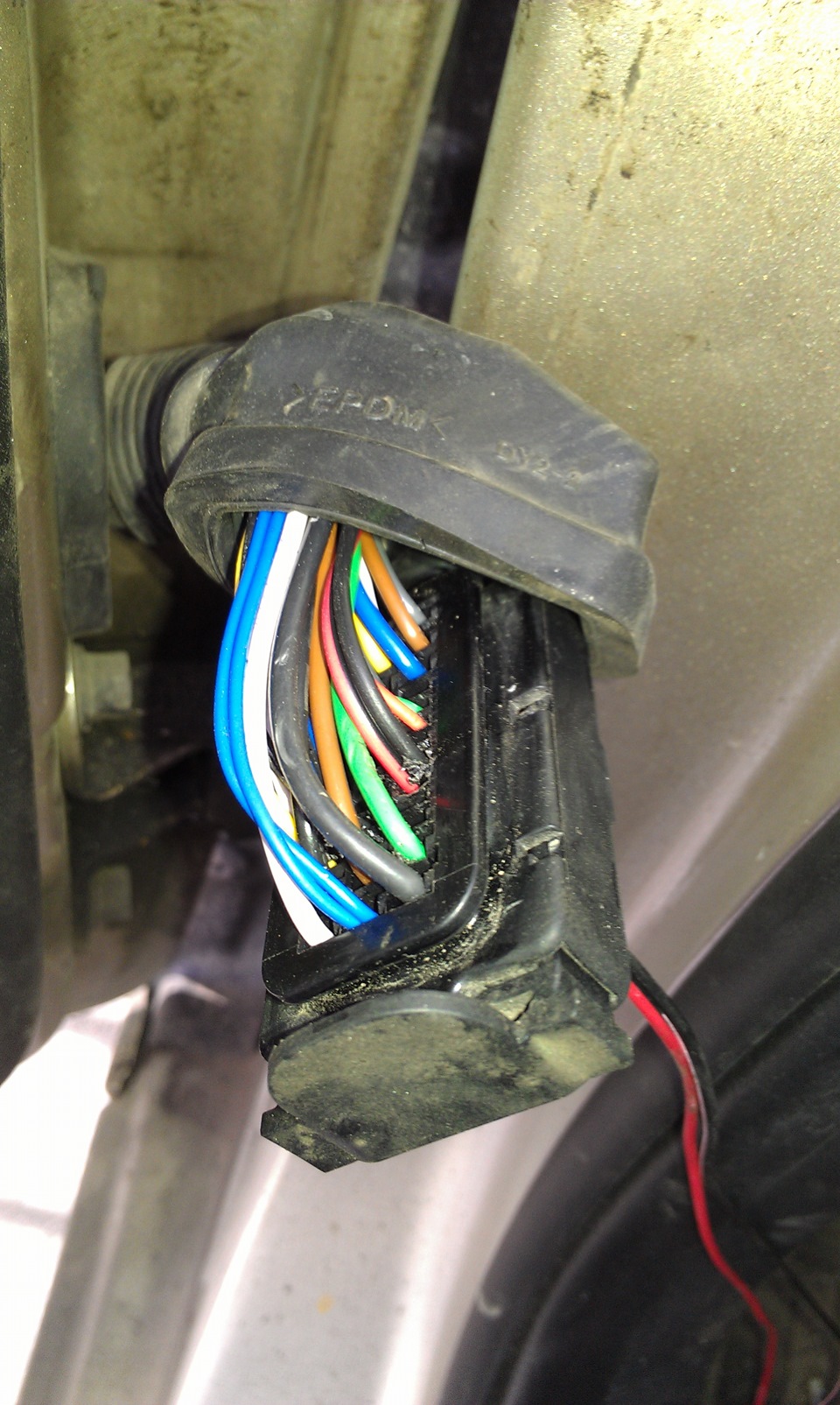

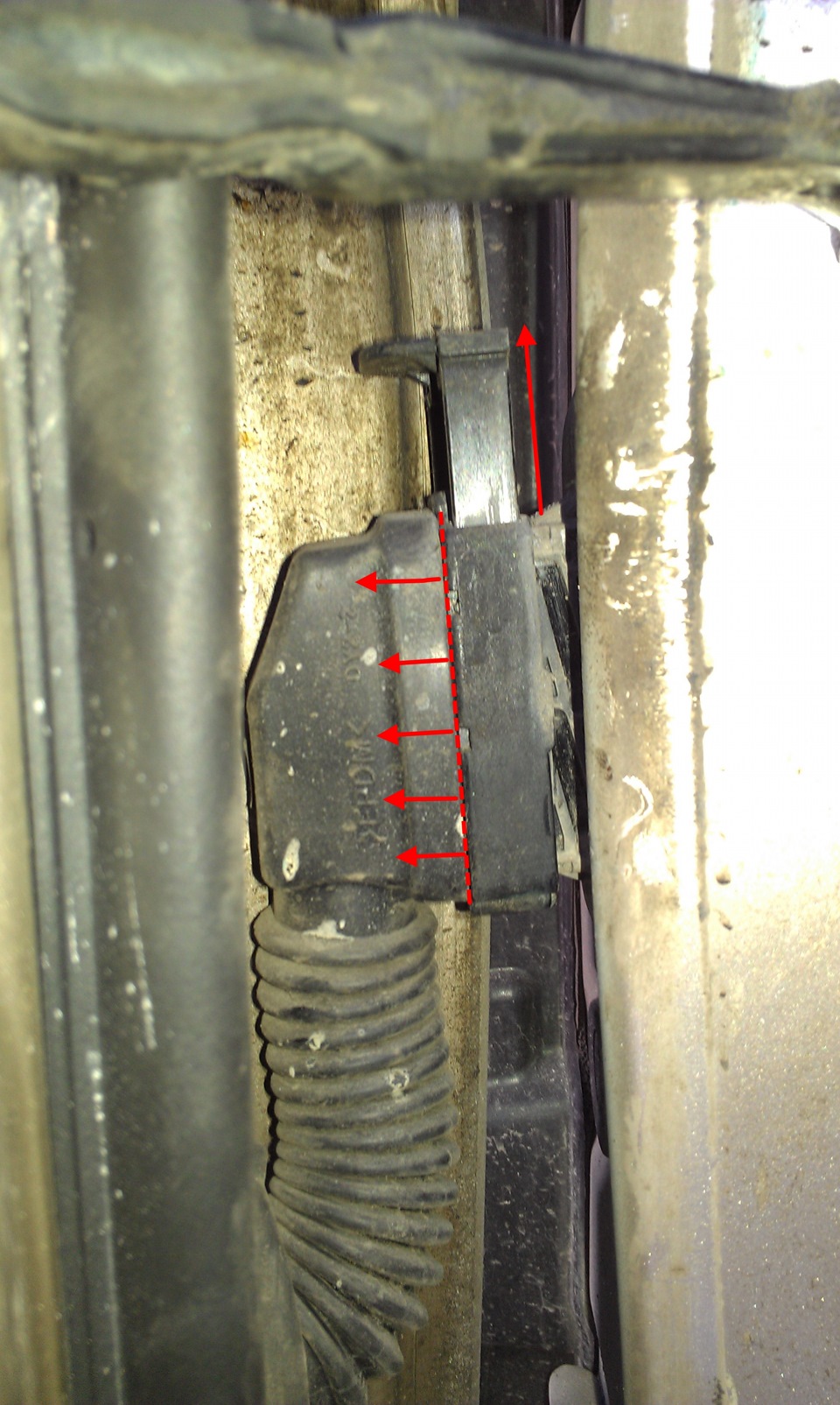

В общем клейма отсоединяется так:

Надеюсь понятно?:) Верхнюю пластмассу поддевает и вытягиваем вверх, клейму отсоединяем в сторону 🙂

Далее я взял простую протяжку(тут которой сетевые провода протягивают) и начал протягивать провода в корпус двери через резинку:

Ну и вот собственно до чего я додумался и как протянул провода:

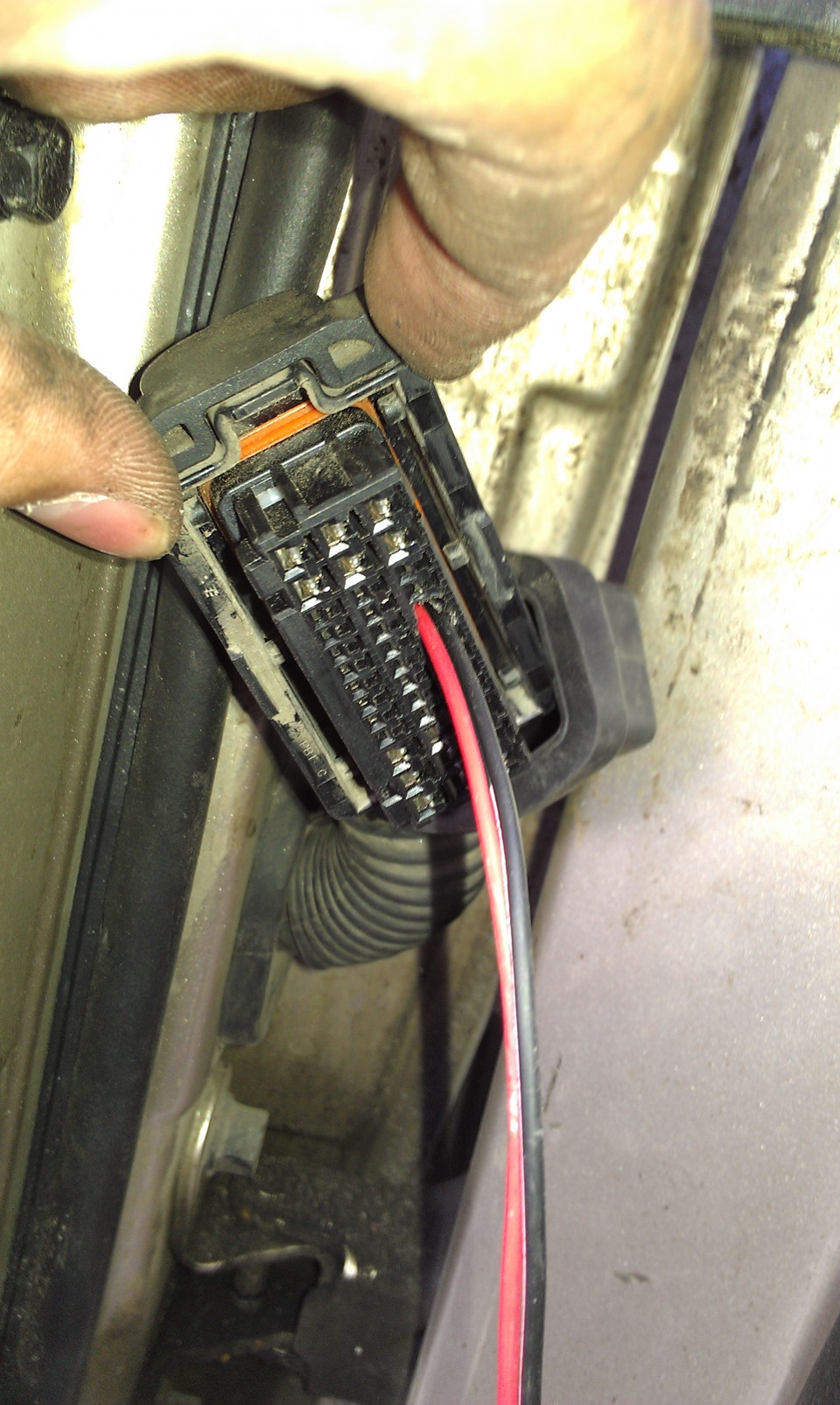

В отсоединенной клейме увидел неиспользующиеся гнезда. Взял сверло и просто рассверлил их чтоб провода пролезли.

Заднии двери особых проблем не составили, так как там провода идут напрямую через резинку и никаких клейм. Чтоб провести провод от концевика, я пол «жопы» не разбирал. Достаточно посмотреть какого цвета идет верхний провод на концевик и найти его в связке проводов идущих по порогу(искал мультиметром).

Далее, после того как всю проводку проложил, я все успешно подключил.
Как будет возможность, выложу результат.
Вот и долгожданный результат(хз как фоткать так чтоб отлично было ночью видно, но сфоткал как получилось):

Источник

Установка LED логотипа

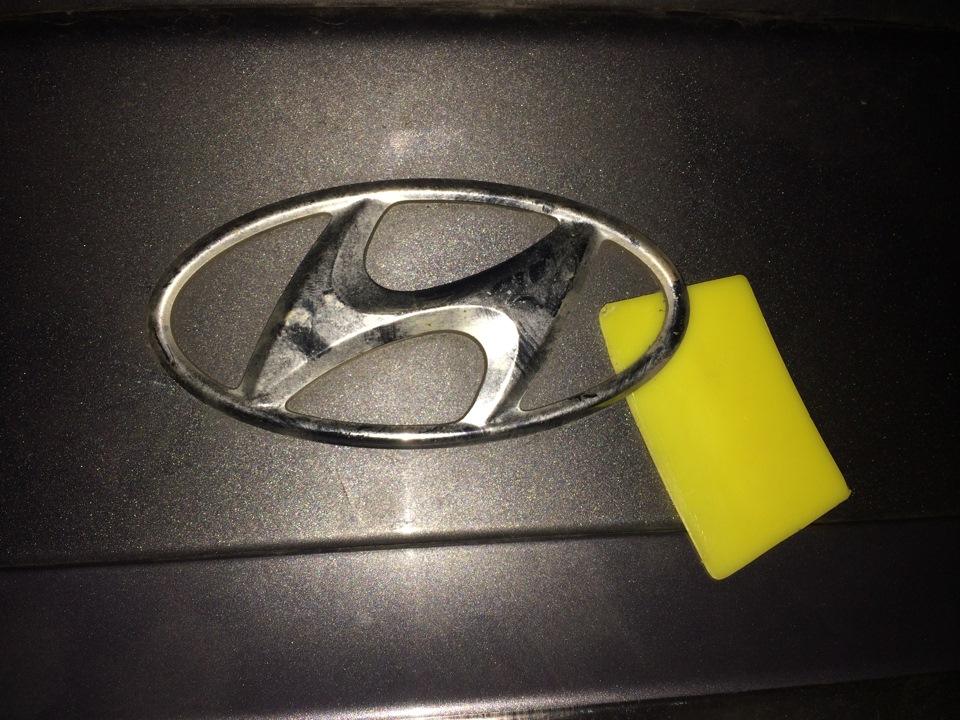

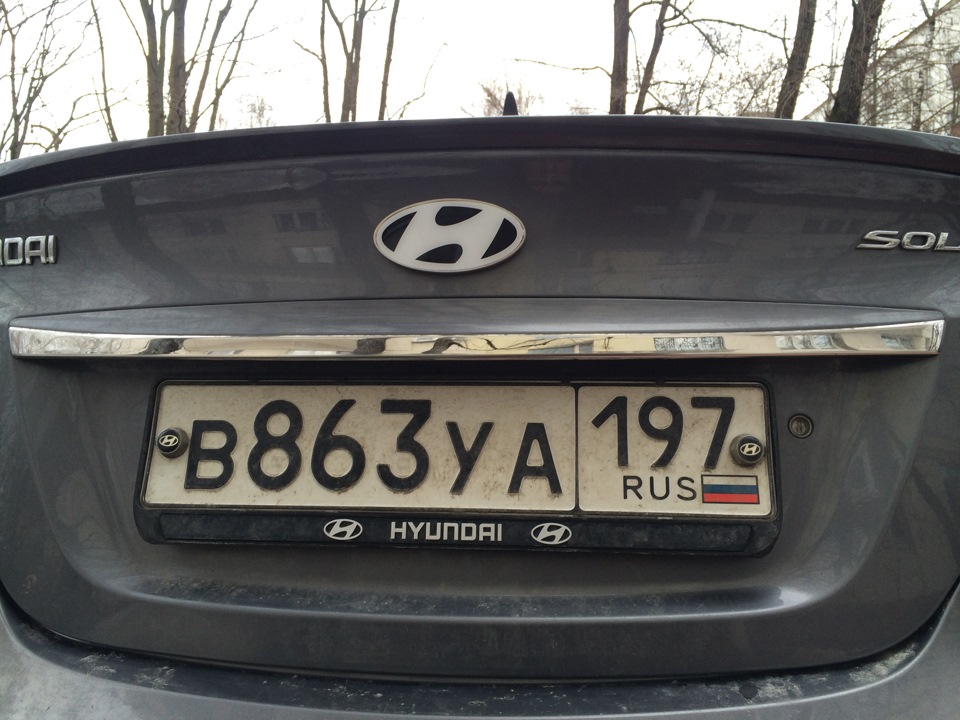

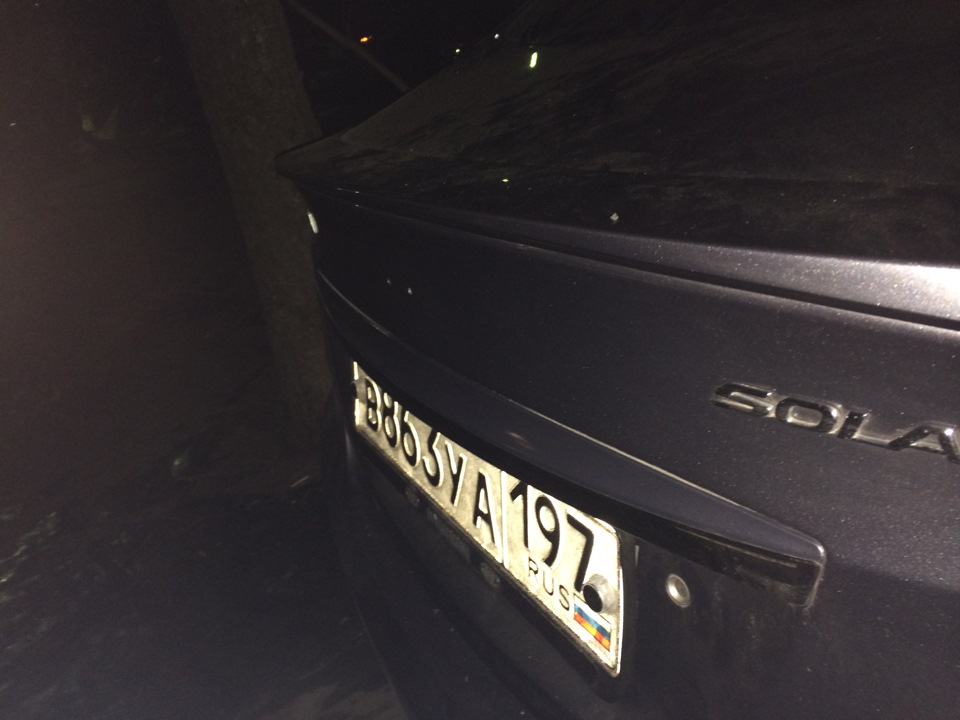

Всему драйву Привет.Вот добрались руки до установки лого.Ранее в БЖ можно было увидеть как он выглядит.На улице было морозно, но мне не помешало, один хрен сделал.Сначала снял старый шильдик

Почти весь скотч двойной остался на кузове(((

Короче заклебался его стирать(всё-таки холод), использовал спирт

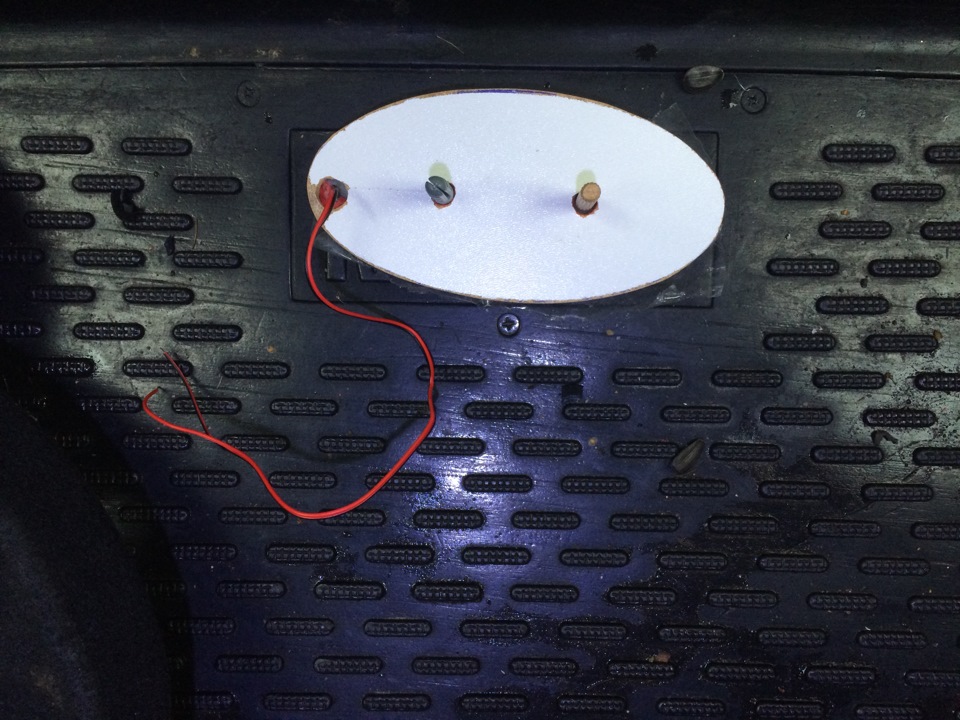

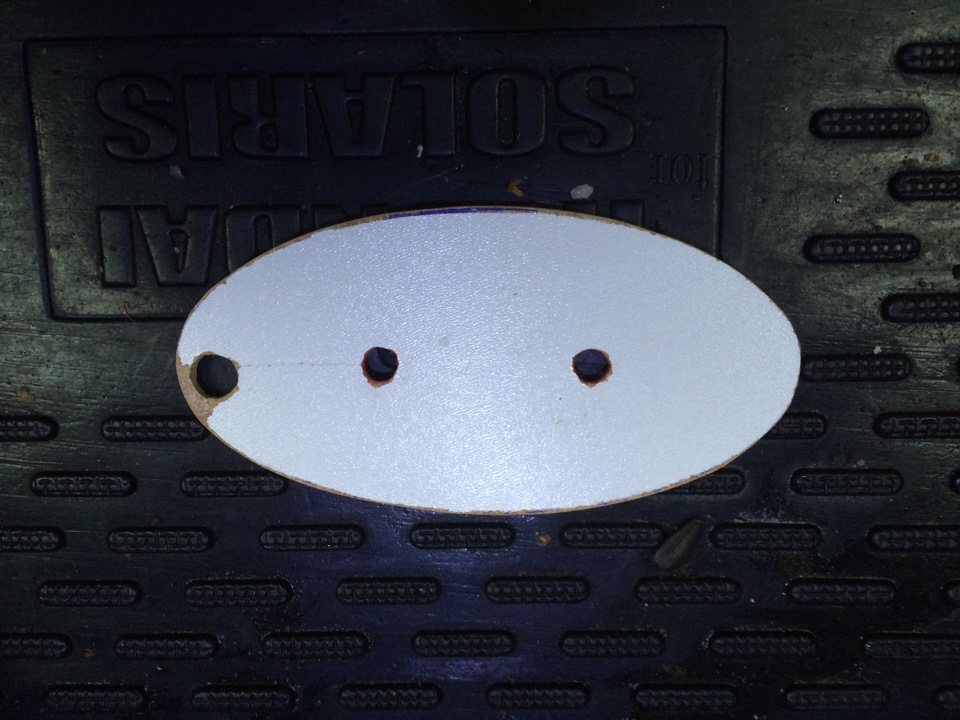

Теперь место ждёт нового шильдика(лого).По началу хотел сделать центровки как на родном лого, сделал шаблон из оргалита

Потом пытался клеить упоры

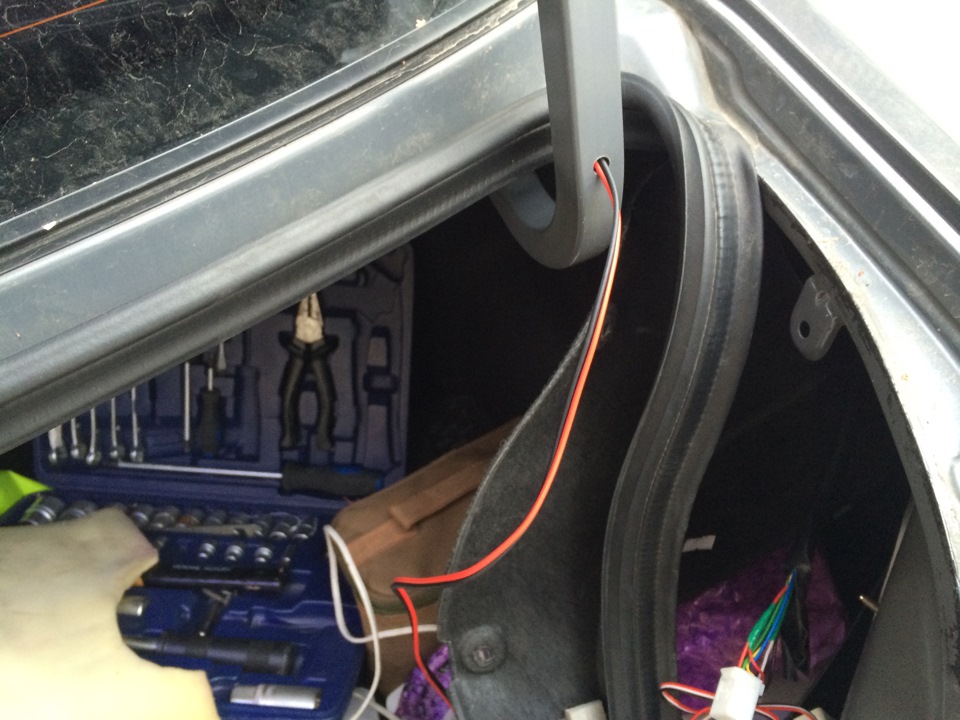

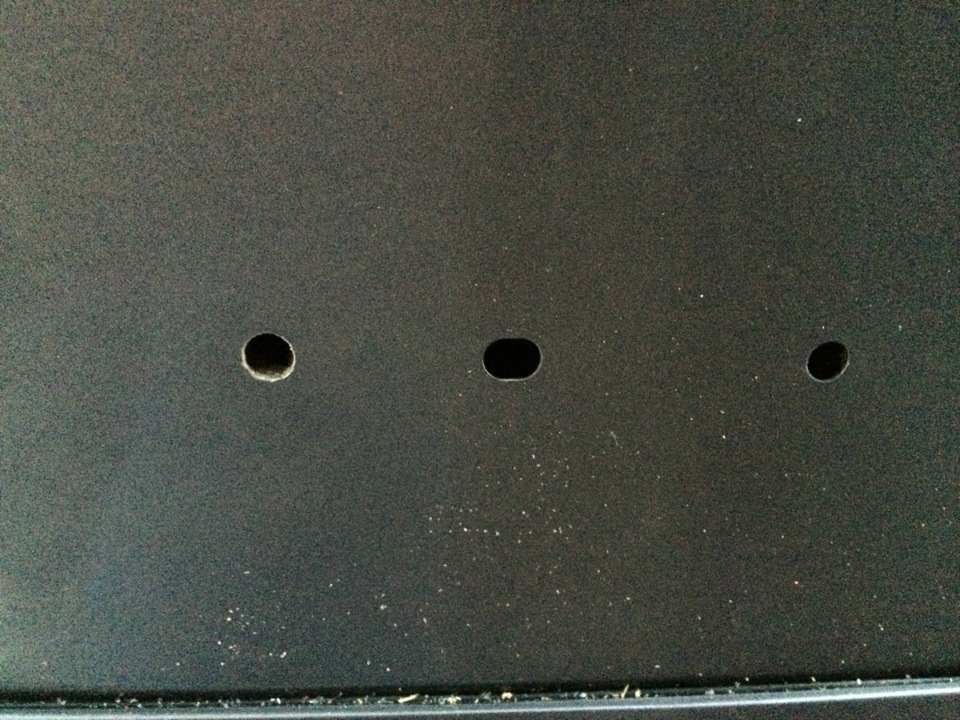

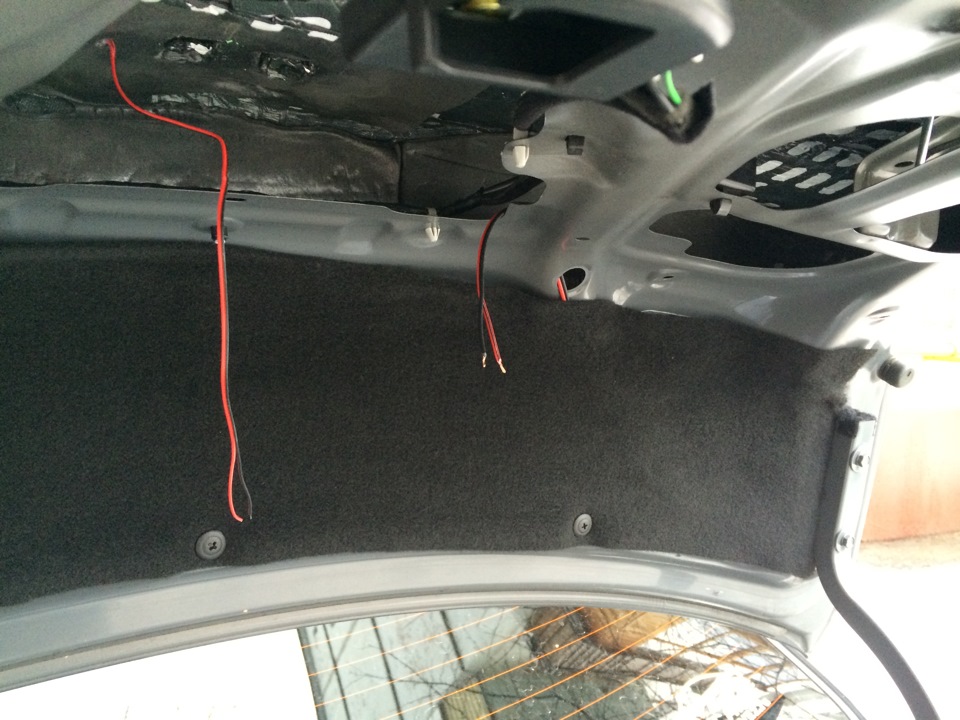

Чёто никак не хотели эти самопальные упоры держаться, выкинул решил без них.Как мы видим провод от лого почти у самого края находиться, напрягало немного, пришлось дырявить кузов

Как бы кузов оцинкован, но всё равно края обработал краской.

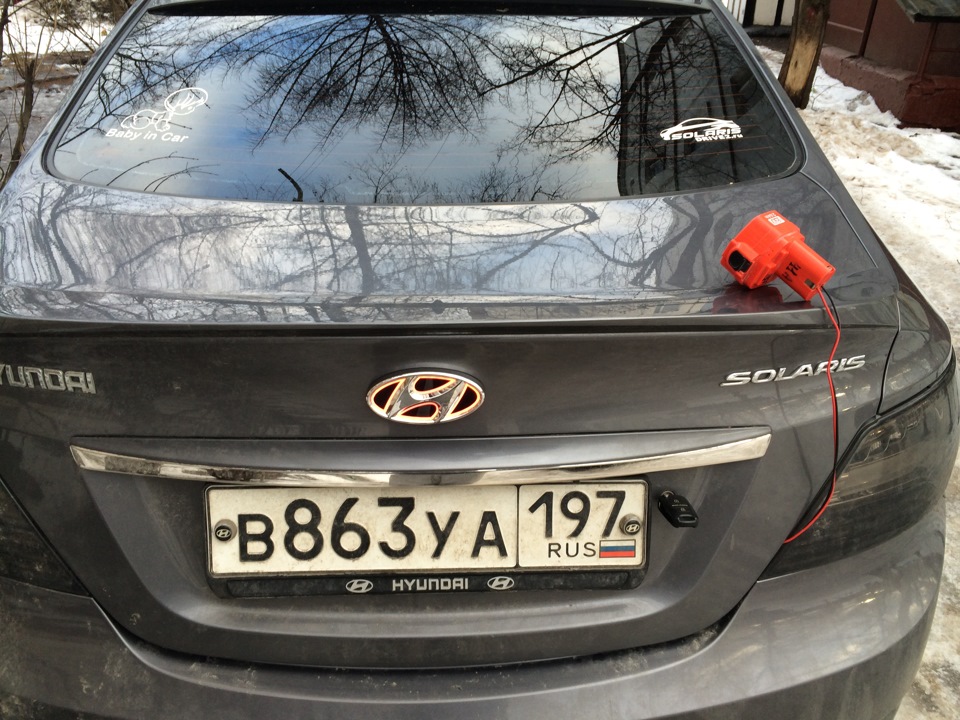

Ну как бы всё можно крепить, кстати старый скотч оторвал, наклеил проверенный 3М, с помощью фена изнутри нагрел место для лого и вот результат

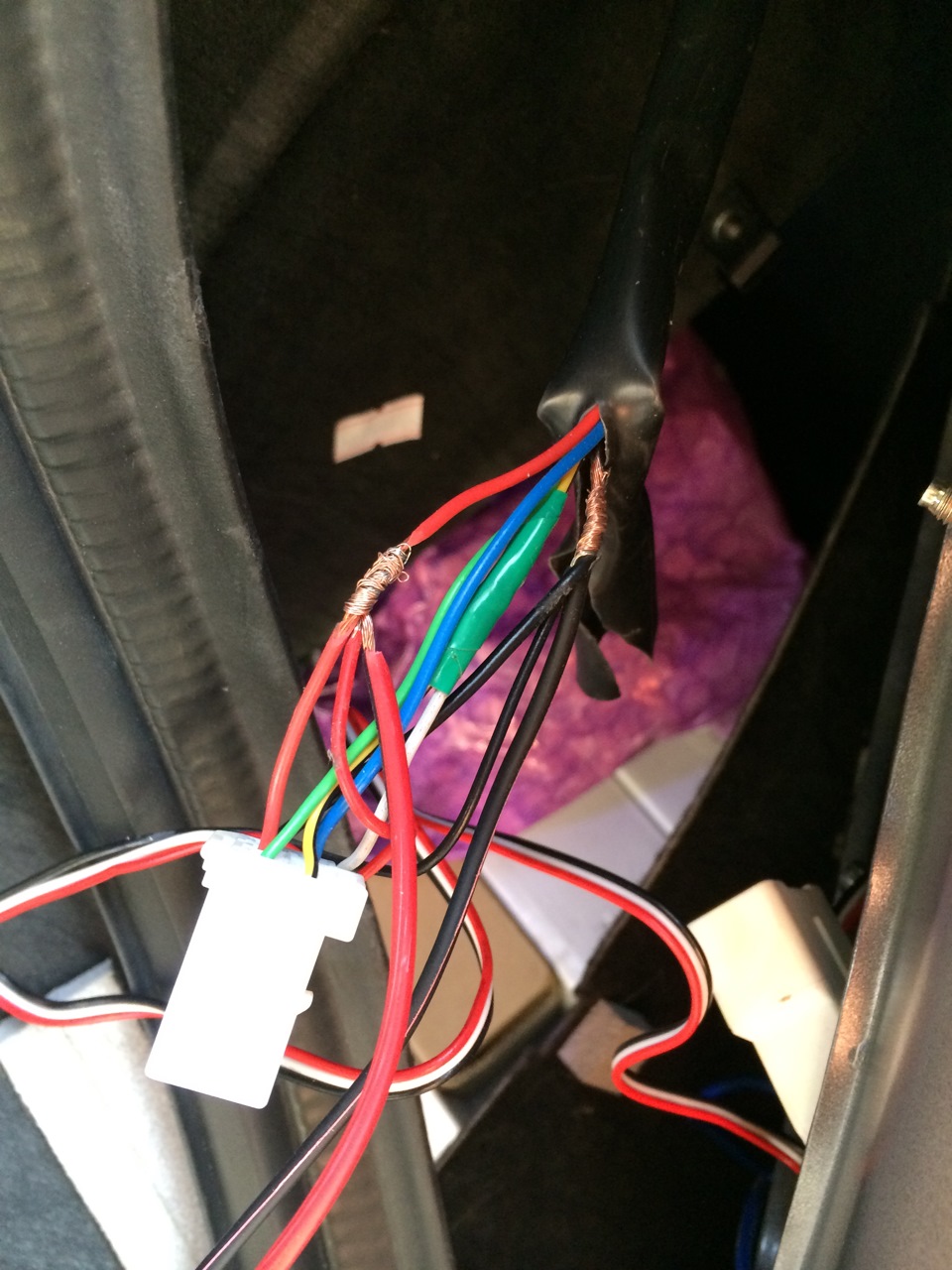

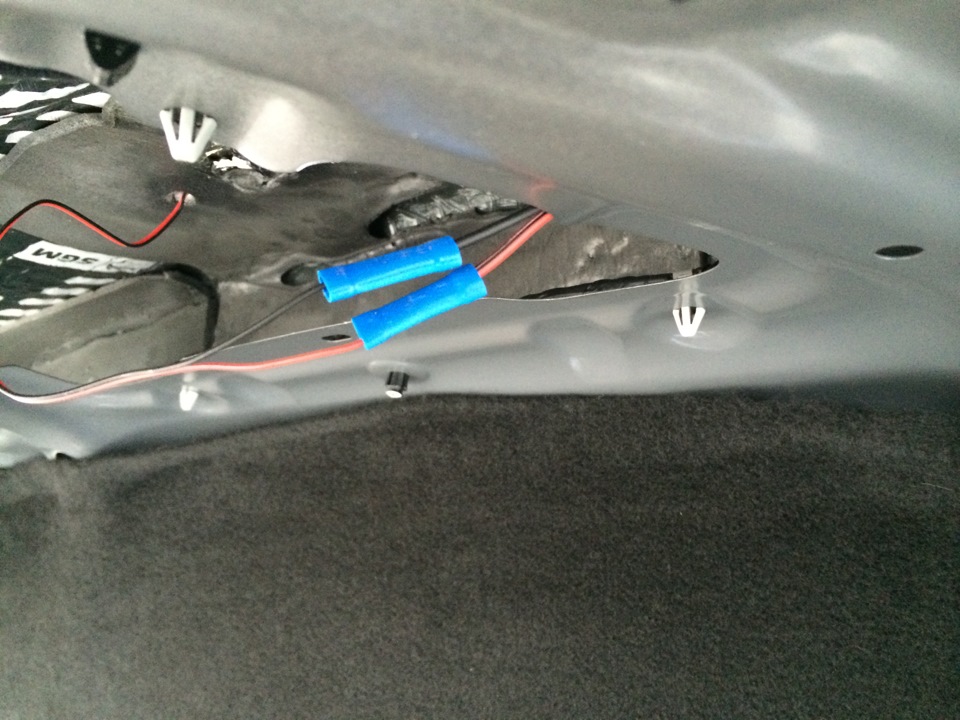

Далее вопрос к чему подключить, выбрал стопы

Теперь осталось дождаться темноты и проверить, ну надо было помочь кому-то на педальку нажать, поехал в магаз и вижу рядом с домом солик с габаритами, ну подъехав к нему увидел молодую девушку за рулём, ну как бы ей не посмотрите горит ли логотип, отъехав чуть вперед, торможу, спрашиваю ну чё горит, ну она типа нет, ладно спс, далее поехал до магаза, до ехав до него, тормознул и думаю вроде должно было гореть, ну тут вижу сзади опять эта мадам подъезжает и говорит вы имели ввиду значок хёндай, ну я как бы да, ну тогда горит, я её попросил самой педальку нажать, а сам пошёл посмотреть, точно горит или нет, ну вроде всё нормуль, конечно напрёг её немного, хорошая попалась мадам.Вот такая история блин)))
Ну и видео чуть накидал

Источник
