Подсветка ног при открытии двери авто

RGB подсветка ног при открывании дверей

Добрались руки до подсветки) Сначала хотел запитать ее от блока предохранителей, но в самый последний момент передумал(будет работать постоянно при открытии дверей). Если ставите обычную ленту одного цвета, то она будет работать — плавное загорание и затухает.

Разъем салонной подсветки
Красный «➕»
Желтый «➖»

В итоге запитал подсветку через задний плафон освещения. Устраивают режимы работы.

1. Загорается при открывании дверей.
2. Можно включить на постоянку.
3. Выкл. (если надоест)

Акцент на 2й и 3й пункт повлияли на мое решение.

Собственно для монтажа нам потребуется:
— Светодиодная лента(покупал тут)
— Провод (для удобства можно взять 3м — не так уж и дорого стоит)
— Вороток
— Головка 10мм и 14мм
— Отвертка плоская и крестовая

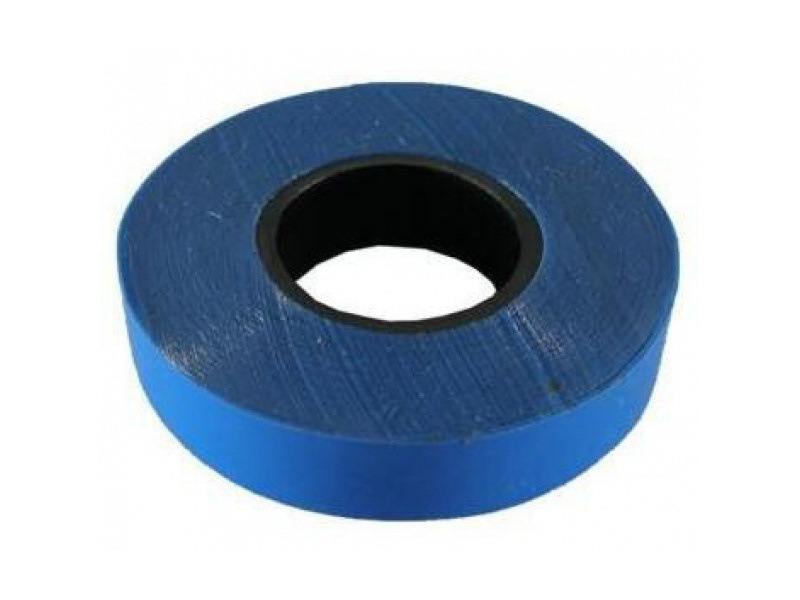

— Изолента
— Хомуты пластиковые
— Уайт-спирит(либо другой обезжириватель)

Начал с того что убрал центральный тоннель(я думаю все уже в курсе как он разбирается). Далее снимаем панели напольной консоли(держится на клипсах и саморезе) и протаскиваем подсветку к бардачку и к педалям(два коротких провода). Ленту крепил на родной скотч, держится очень хорошо — но не забываем обезжирить поверхность.

Чтобы протащить подсветку к задним пассажирам надо открутить передние сиденья. Пассажирское облокотил на задний диван, а водительское для удобства пришлось вытаскивать. Протаскиваем провод под ковролином и под воздуховодом обогрева ног задних пассажиров.

Ставим пассажирское сиденье на место и с помощью хомутов крепим подсветку к сиденью. Отодвигаем сиденье назад на всю и оставляем небольшой запас провода(если оставите короткую длину провода то при полном отодвигании сиденья она может оторваться). Чтобы провод подсветки не мотылялся под сиденьем, слегка зафиксировал его хомутом к проводу на обогрев. Тоже самое и для водительскоего.

Провод от плафона пустил через левую центральную стойку. Для этого и понадобилось убирать водительское сиденье. Освобождаем стойку от пластика(все держится на фиксаторах и только белый пластик на 2х болтах), прокладываем провод питания также под ковролином к тоннелю.

Примечание: лампочку с плафона необходимо убрать.

Собираем все в обратной последовательности и ставим тоннель, но без подстаканников. Отрезаем штекер прикуривателя и подключаем тюльпан к проводу питания.

Контроллер ДУ вывел в левую сторону. Сам блок приклеил на двухсторонний скотч к тоннелю. Ставим консоль подстаканников.

Примечание: Смена цветов происходит при включенном зажигании

Источник

Светодиодная подсветка (ручек дверей внутри, ног в салоне, ног при выходе): процесс

Долго ждал удобного случая чтобы начать воплощать в жизнь светодиодную подсветку ног и ручек дверей. Наконец-то время пришло).

Проект:
1.Подсветка ручек дверей в салоне от габаритов и через дополнительную кнопку (в случае если надоест)
2.Подсветка ног в салоне авто при открытии двери, только там, где дверь открыта и через дополнительную кнопку (в случае если надоест)
3.Подсветка ног при выходе из авто при открытии двери, только там, где дверь открыта и через дополнительную кнопку (в случае если надоест)

Материалы:

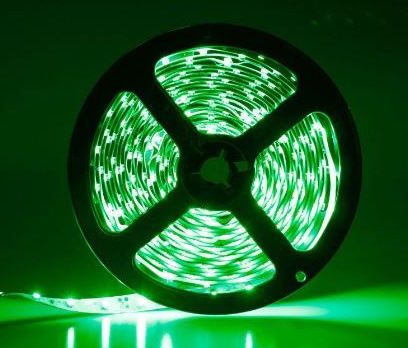

1. Светодиодная лента SMD3014, 12В, 60шт/м, цвет зеленый для подсветки ног в салоне (обычная, без защиты), 4 отрезка по 20-40 см

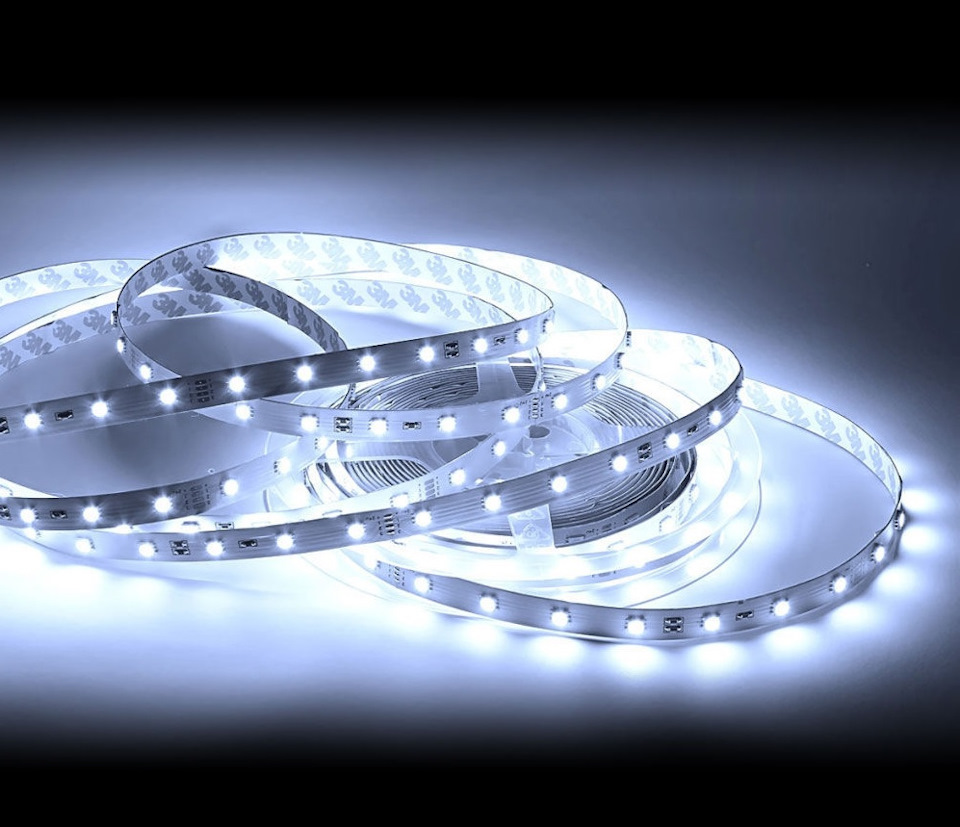

2. Светодиодная лента SMD3528, 12В, 60шт/м, цвет белый для подсветки ног при выходе (IP44), 4 отрезка по 20см

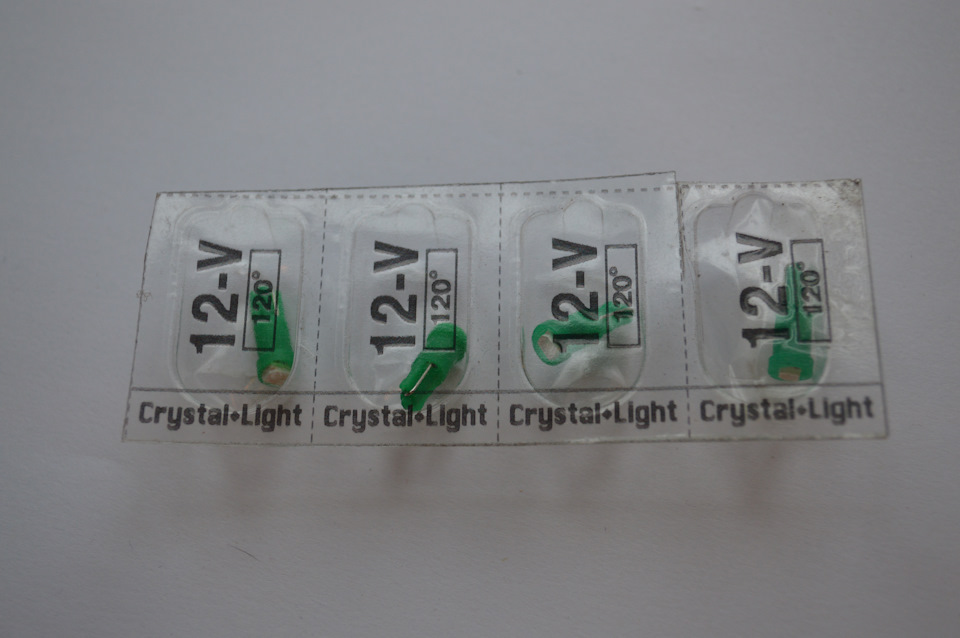

3. Светодиоды, 12В, цвет зеленый, 4шт

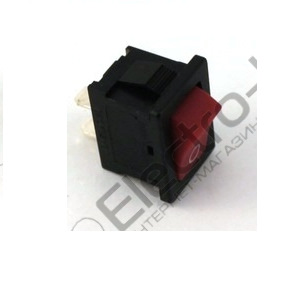

5. Кнопка автомобильная, 2шт

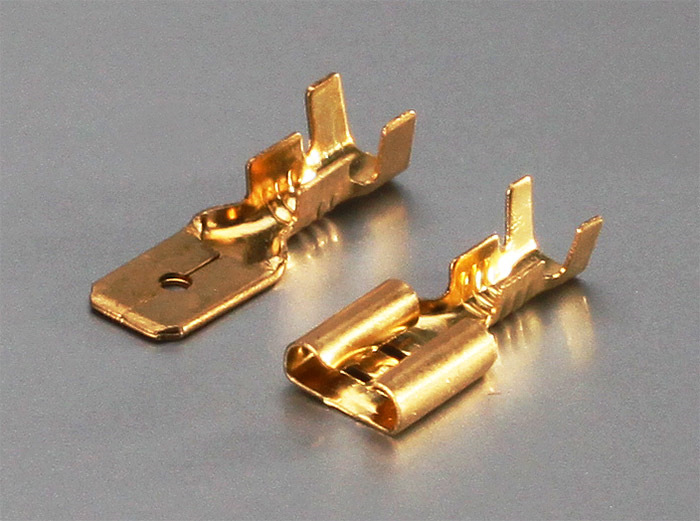

6. Разъемы папа-мама, коннекторы, 30шт. (брал с запасом)

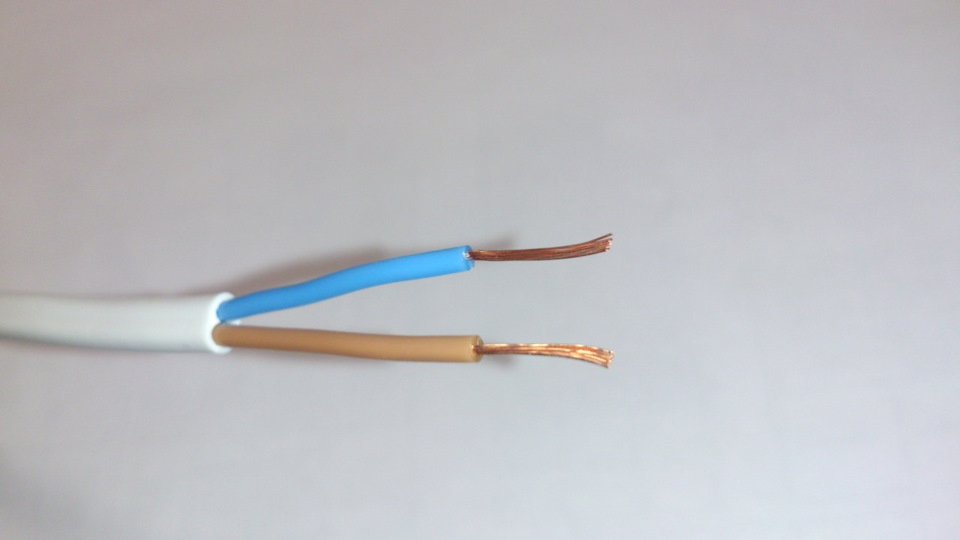

7. Провод сечение 0,5мм2 примерно 25м

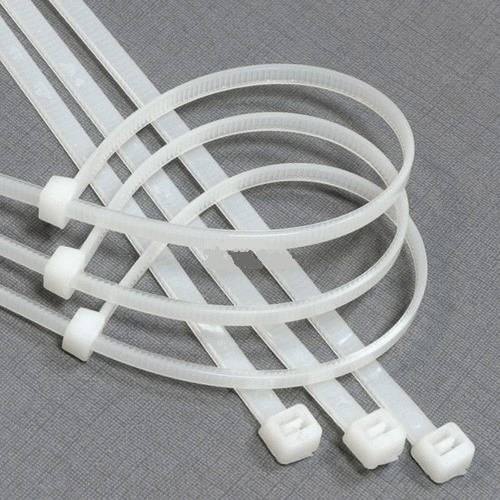

10. Кабельные стяжки

Процесс:
1. Как я уже писал в Профилактические мероприятия карты дверей были уже разобраны.

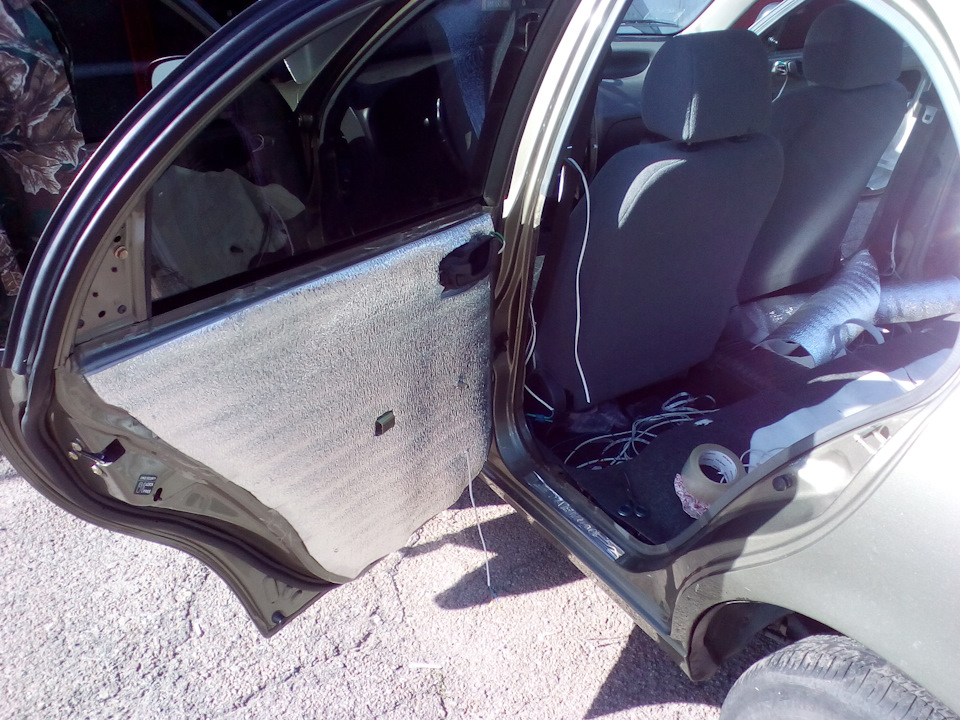

2. Снятие передних сидений, дивана, пластиковой обшивки в салоне (задние арки, накладки на пороги, шахта-стойка и пр.)

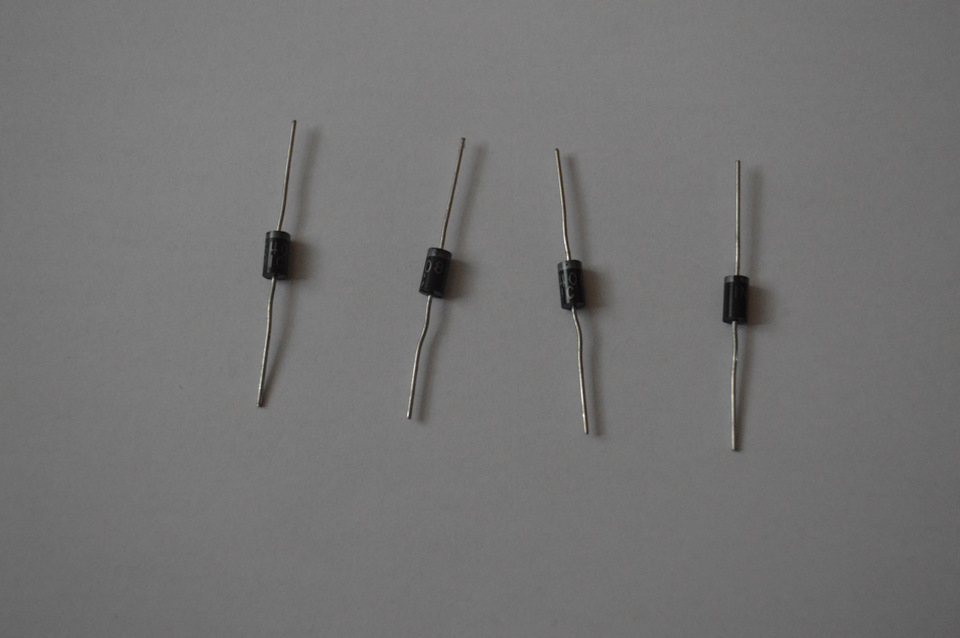

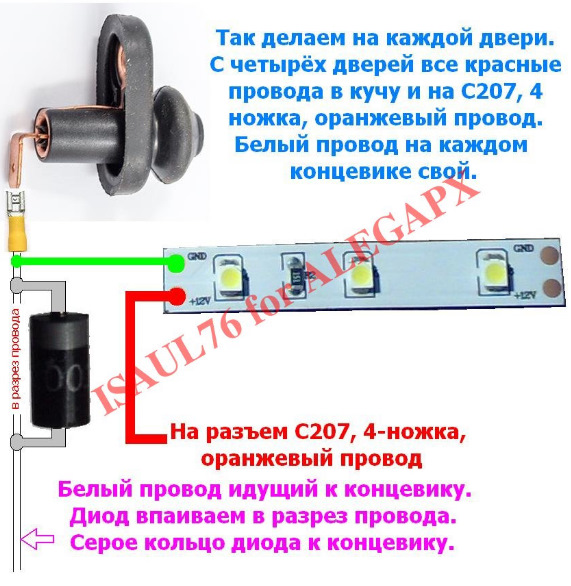

3. Необходимо подключиться к концевикам каждой двери чтобы внедрить диод. До диода подключаем питание на ленты по схеме.

На концевик 2 ленты. Режим, паяем, обжимаем, коннектим, изолируем. Самое неудобное – провести провода через гофру дверь-салон в стойке
4. Сверлим отверстия под светодиод в ракушках ручек дверей, паяем, обжимаем, коннектим, изолируем, заводим через гофру в салон. Рекомендую сверлить со стороны крепления ручки, так точно не будет видно источник света.
5. Кабельными стяжками обжимаем провода и укладываем вдоль порогов. Чтобы не собирать косы можно монтировать провода между собой (1 линия на сторону для лент, 1 линия для подсветки ручек, из 2 линий в итоге можно собрать 1 для лент и 1 для ручек). Провода тянем под торпедой к блоку с предохранителями (+ и — от подсветки ручек дверей и + от лент).
6. Питание на подсветку ручек дверей берем от подсветки корректора наклона фар. Она работает от габаритов.

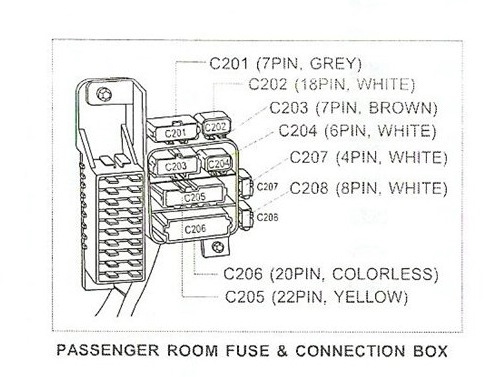

7. + для лент берем с колодки С207.

Режим, паяем, обжимаем, коннектим, изолируем.
8. В картах дверей делаем маленькие отверстия под провода лент, заводим провода. Ленты клеим дополнительно на суперклей. Паяем, обжимаем, коннектим, изолируем.

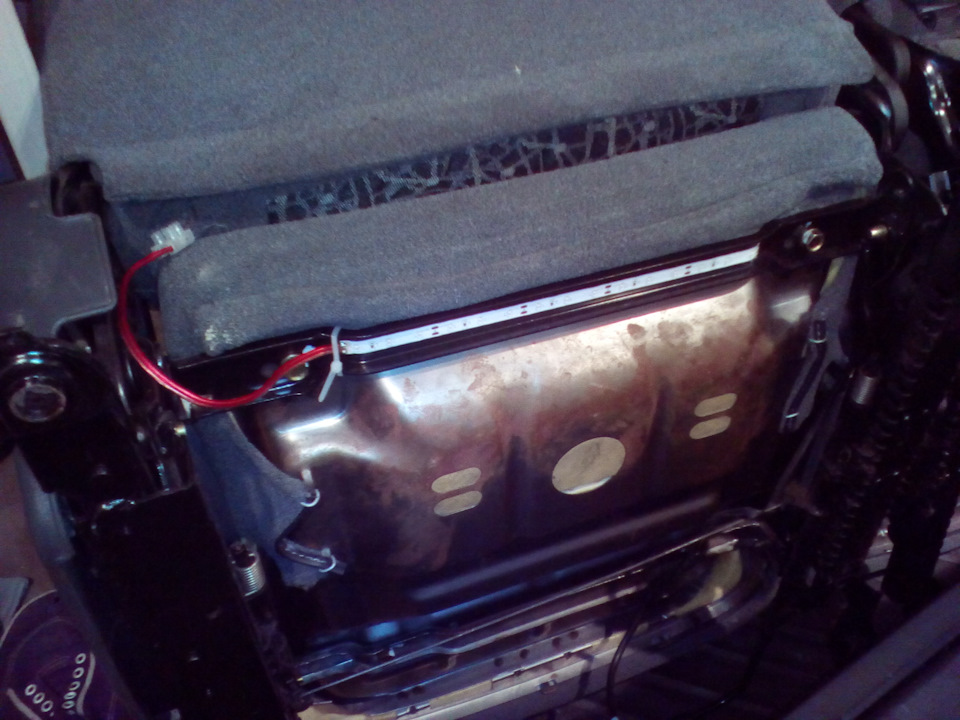

9. На ребро под передними сидениями клеим ленты на супер клей.

В «ковре» делаем отверстия и проводим провода к стойке/шахте. Паяем, обжимаем, коннектим, изолируем. С монтажом лент спереди немного труднее: берем кабель-канал, в него клеим ленты и находим удобное место для фиксации под торпедой.
Получается примерно так

С правой стороны удалось как-то защелкнуть (так и не понял за что) и канал сел отлично. С левой аккуратно засверлился в край пластика на защите рулевой стойки и закрепил канал стяжками.
10. Кнопки решил спрятать.
11. Собираем карты.
12. Монтируем пластик.

В процессе работы запачкал чехлы. Вставки на картах давно мозолили глаза затертостью. Решено было все отправить в тотальную стирку-мойку. В процессе сборки дверей решил установить фольгоизолон.

Затрат минимум (и по времени и по деньгам), а на эффект посмотрим – пишут разное. Это скорее эксперимент, нежели специальная доработка. Могу пока отметить что двери стали закрываться глуше, раньше был звонкий звук при закрытии.
В итоге теперь чище, светлее, ярче!
Все делал сам, первый раз, в полную меру прочувствовал «глаза боятся, а руки делают»)
Результатом остался доволен на 100-500)))

Источник

Подсветка ног при открытии дверей)))

Начну с того что эта идея сидела в моей голове очень давно, и естественно я хотел ее скрейшего воплощения, начало было положено покупкой всеми известной Cветодиодной ленты в обшем покупкой очень доволен)Так что из нее получилось читайте ниже)

Процесс работы:
1)Берем ленту

нарезаем по 25 см, припаеваем провода

2)Потом приступем к работе на авто)

3) решил провести проводку от потолочного плафона)следовательно откручиваем ручки потолка просовываем к плафону провода и присоединяем)

4)Затем откручиваем и снимаем пластиковые крышки стойки и просовываем провод по стойке

5)Затем просовываем провод под поликком к низу бороды и затем к самому концу где пепельница)
6)Приклеиваем под сиденье ленту и соединяем провода

7) соеденив задние светила углубляем в тонель и переходим к передним местам )Там так же приклеиваем ленту и присоединяем.

8)Затем беремся за белую ленту (Остался кусочек и я решил его пустить в дело что бы освешал землю при выходе из машины)

9) Снимаем дверную карту приклеиваем ленту просовываем провод и тут начинается самое интересное надо просунуть провод в резиновую гофру( процесс очень зае…стый, для меня точно провозился очень долго но все таки засунул,

10)просовываем в стойку и присоединяем к уже готовому проводу с потолка)

11) Затем собираем все на место и ценим результат)))

Источник

Как самостоятельно сделать подсветку ног в машине

Статья подробно знакомит с тем, как монтируется и подключается подсветка ног в автомобиле. Даются разные варианты подключения с пошаговой инструкцией работ, а в завершение предлагается рекомендуемая схема подключения.

Виды включения

Выбираем светотехнику

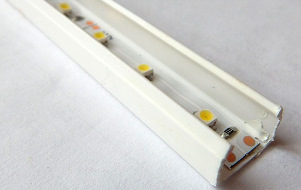

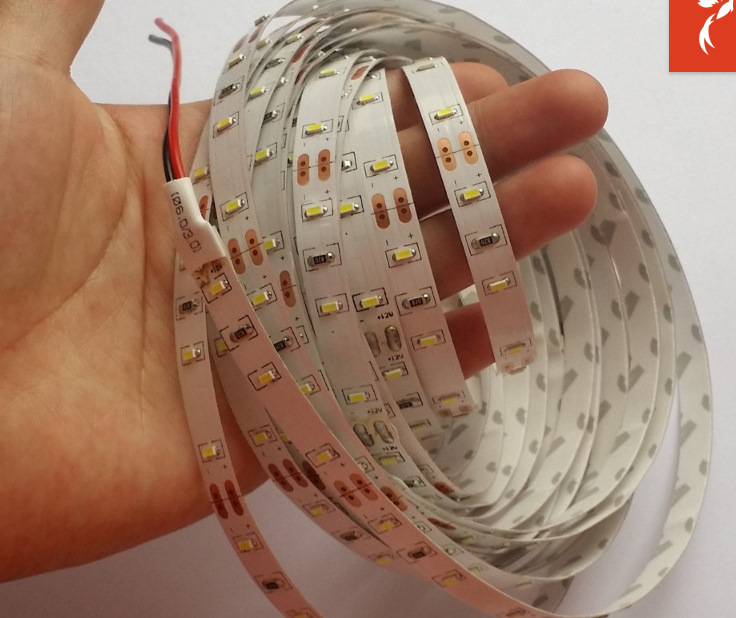

Для выполнения подсветки ног в салоне машины своими руками применяют одну из двух разновидностей светотехники:

Зоны размещения и направление светового потока

Наравне с выбором световой техники для тюнинга, стоит определиться, как именно она будет расположена в салоне. Здесь возможны варианты:

От выбранного способа напрямую зависит длина светодиодной ленты или неонового шнура, которую нужно будет купить.

Чтобы осветительная полоса выполняла прямые функции, а не слепила, её необходимо грамотно разместить и спрятать незадействованные участки. Для этого используют три зоны:

В основном, это зависит от личных пожеланий и конструктивных нюансов машины.

Главное, что нужно учитывать – подсветка должна «смотреть» строго в пол, а не вверх. Многие по ошибке монтируют освещение прямо на напольное покрытие, и со временем свет начинает мешать, слепить глаза. Этот вид тюнинга создан для подсвечивания строго определённого участка.

Выбираем метод подключения

Водители применяют один из трёх основных методов подключения подсветки для ног:

Теперь – детальнее о каждом способе.

К освещению

При таком варианте монтажа тюнинг зоны ног будет включаться каждый раз при открытии дверей, а также в момент включения освещения салона. Сам монтаж проходит по следующему алгоритму:

Вариант усовершенствования такого метода – установка дополнительного контроллера. За счёт него подсветка будет не тухнуть в один момент, а медленно гаснуть.

К прикуривателю

Другой широко применяемый способ подключения – от автомобильного прикуривателя. Здесь свет будет включаться при открытии дверей. Это – удобный вариант для водителей, которым подсветка во время движения ни к чему. Она задействуется только при посадке и высадке из салона автомобиля.

Нюансы вывода и прокладки кабелей зависят от конкретной модели автомобиля.

К габаритам

В отличие от предыдущих двух способов, этот подразумевает работу подсветки ног вместе с габаритными огнями. Такой тюнинг будет помогать во время поездки в тёмное время суток. Если постоянная работа подсветки не нужна, систему стоит оборудовать дополнительным выключателем. Принцип подключения прост. Плюсовый вывод светодиодной ленты запитывается к любой из лампочек подсветки – например, в бардачке или на панели приборов. Минус же даётся на кузов или, как вариант, к концевику двери.

При подключении к концевику свет будет включаться, только когда открыта дверь и зажжены габариты.

Видео: Установка RGB подсветки за 250р на Ладу Калину.

Подготовка инструмента

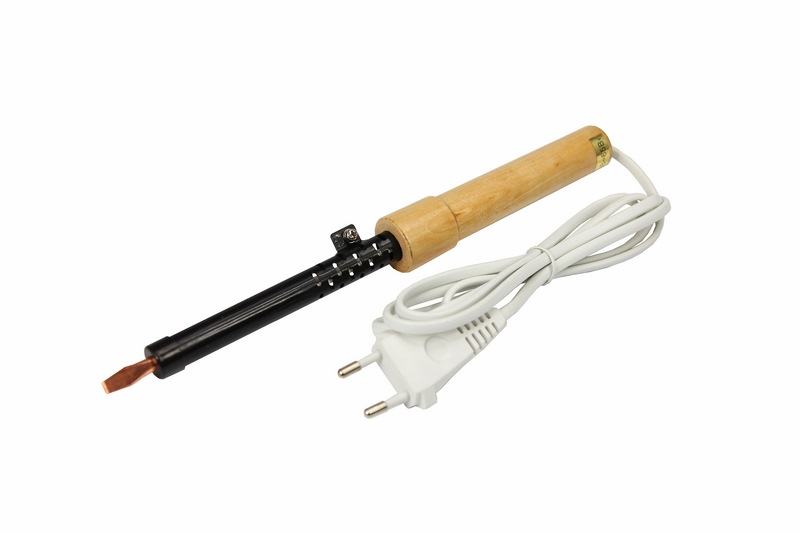

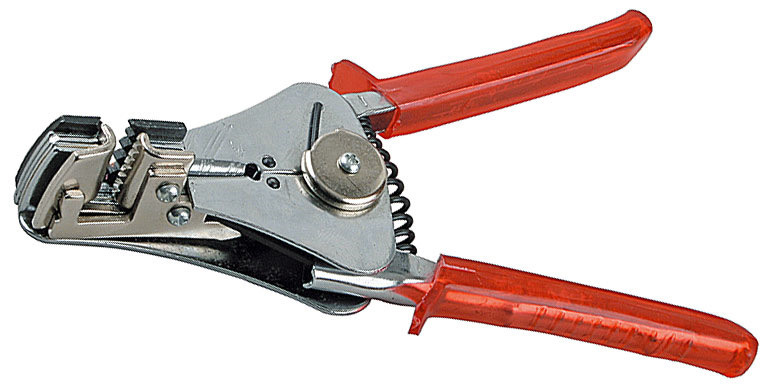

Для выполнения стандартного, без дополнительных элементов, монтажа и подключения подсветки зоны ног в машине нужен ряд подручных инструментов:

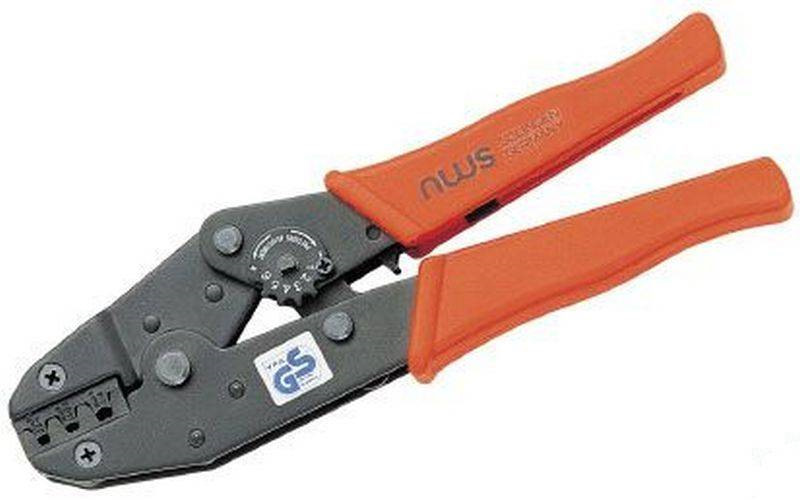

Это – минимальный набор инструментов. Чтобы сделать дополнительные опции подсветки ног в машине, понадобятся:

Установка подсветки

Для начала, нужно установить ленту в выбранные зоны салона, выполняется так:

Рекомендуемая схема установки

Источник

Подсветка ног по открытию двери. Реализация схемки.

Доброго времени.
Продолжение прошлой статьи — www.drive2.ru/c/596817111653811708, а точнее реализация.
Не буду её содержание дублировать, кому нужно — посмотрит))
Только небольшое напоминание:

Задача — не потеряв возможность изменять цвет и яркость, подключить так, чтобы загоралась подсветка для каждой двери по отдельности.
И при простое авто, акум не разряжался лишний раз.

Да, согласен с теми, кто пишет — что это совсем перебор так делать и можно все проще (кинув на плафон освещение, например), но есть — как есть, мне норм))

По итогам получилось вот такое:

Упакованное в отдельный короб:

Осталось подключить только:

Компоненты (названия вставлял как на алике, сорян)) ):
— aliexpress.ru/item/4000378153591.html — СВЕТОДИОДНЫЙ Автомобильный ножной
— aliexpress.ru/item/1005001757060748.html — Водонепроницаемый чехол из АБС-пластика для хранения инструментов
— aliexpress.ru/item/4001313436764.html — Набор винтов M2 M3 M4 M5 с шестигранной головкой, комплект винтов и гаек
aliexpress.ru/item/4000541087990.html — Держатель предохранителя для автомобиля, 10 шт.
— aliexpress.ru/item/32979625441.html — Понижающий Регулируемый Модуль питания XL4015, 5 А
aliexpress.ru/item/4000817728813.html — Печатная плата 9×15 9*15 см, универсальная односторонняя
— aliexpress.ru/item/4000852503484.html — реле такамисава NY5W-K NY12W-K 5В 12В 24В DC абсолютно новое и оригинальное реле
— aliexpress.ru/item/10000184140455.html — Язычковое реле, 5 шт./лот, 5 В, 12 В,
— aliexpress.ru/item/32892314519.html — 12В автомобильное реле питания OMRON (с клеммой, с 4 Контакты провода, с 5 контакты провода),
— aliexpress.ru/item/1005002247093144.html — 5/100 пар, 2 контакта, соединительный кабель для светодиодной, 3/4/5/6pin, штекер, гнездо SM JST, проводные разъемы для RGB светодиодной ленты WS2812B, пиксельный световой модуль
— aliexpress.ru/item/32633071171.html — Набор диодов Шоттки 1N4148, 1N4007, 1N5819, 1N5399, 1N5408, 1N5822, FR107, FR207,8 значений = 100 шт
— aliexpress.ru/item/4000330911933.html — 10 метров 26 AWG RVV 2/3/4/5/6/8/10/12 жилы медный провод проводник Электрический RVV КАБЕЛЬ черный мягкий оболочка провод

Коротенькое видео, может кому пригодится.

Осталось протянуть провода и подключить это все. Вот…

P.S В общем герконовые реле можно и нужно заменить на p-n-p транзисторы… Может как-то позже перепилю, когда сгорит хотя бы один геркон.
