Подсветка ног в автомобиле при открывании двери крета
Подсветка в ноги + убрал скрип пластика Hyundai Creta
Сделал себе в Hyundai Creta подсветку в ноги, включается от подсветки в потолке.
Плавное включение и выключение.
Снял люстру с потолка креты, снимается просто, открыть подочечник и выкрутить 2 самореза.

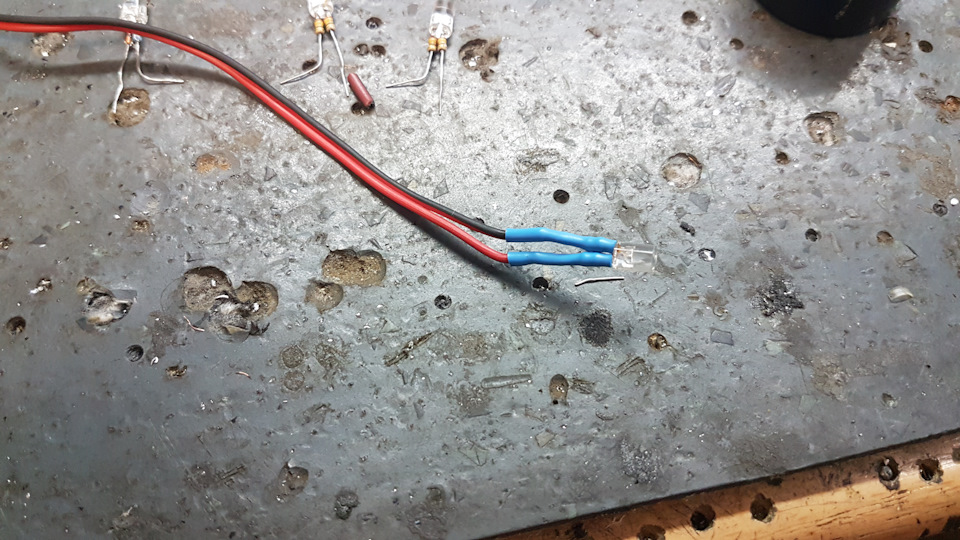

Я не дружу с пояльником да и не удобно там паять, я все сделал на скрутки, но скрутки я сделал отличные.

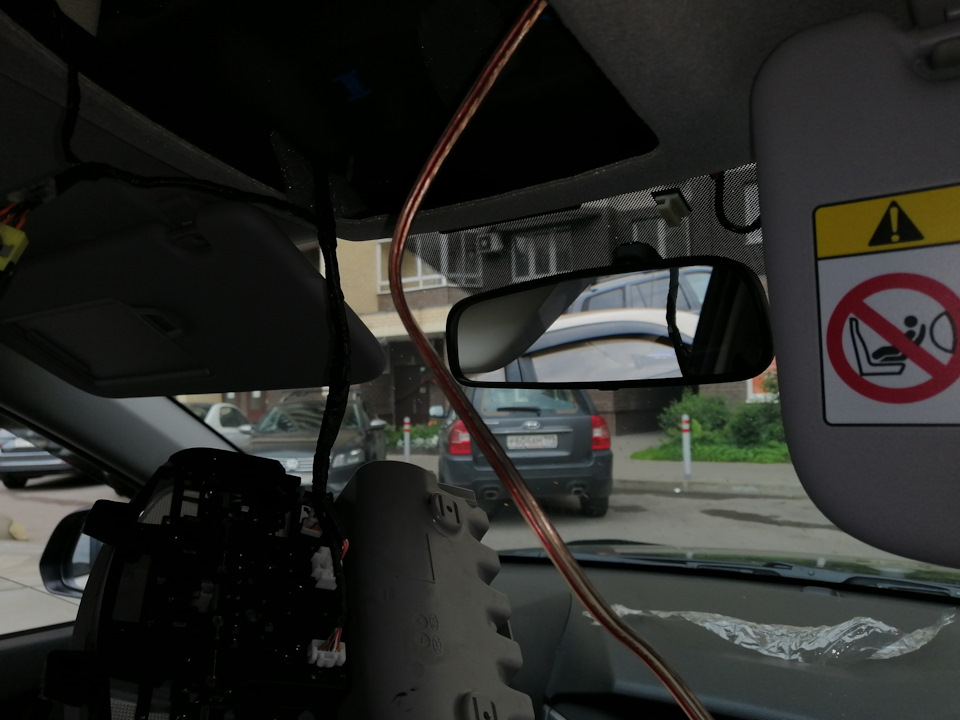

Далее понеслась проводка для подсветки в ноги, протянул провод через крышу, далее по правой стойке и под ковёр, потом под сиденья и в центральный тоннель.

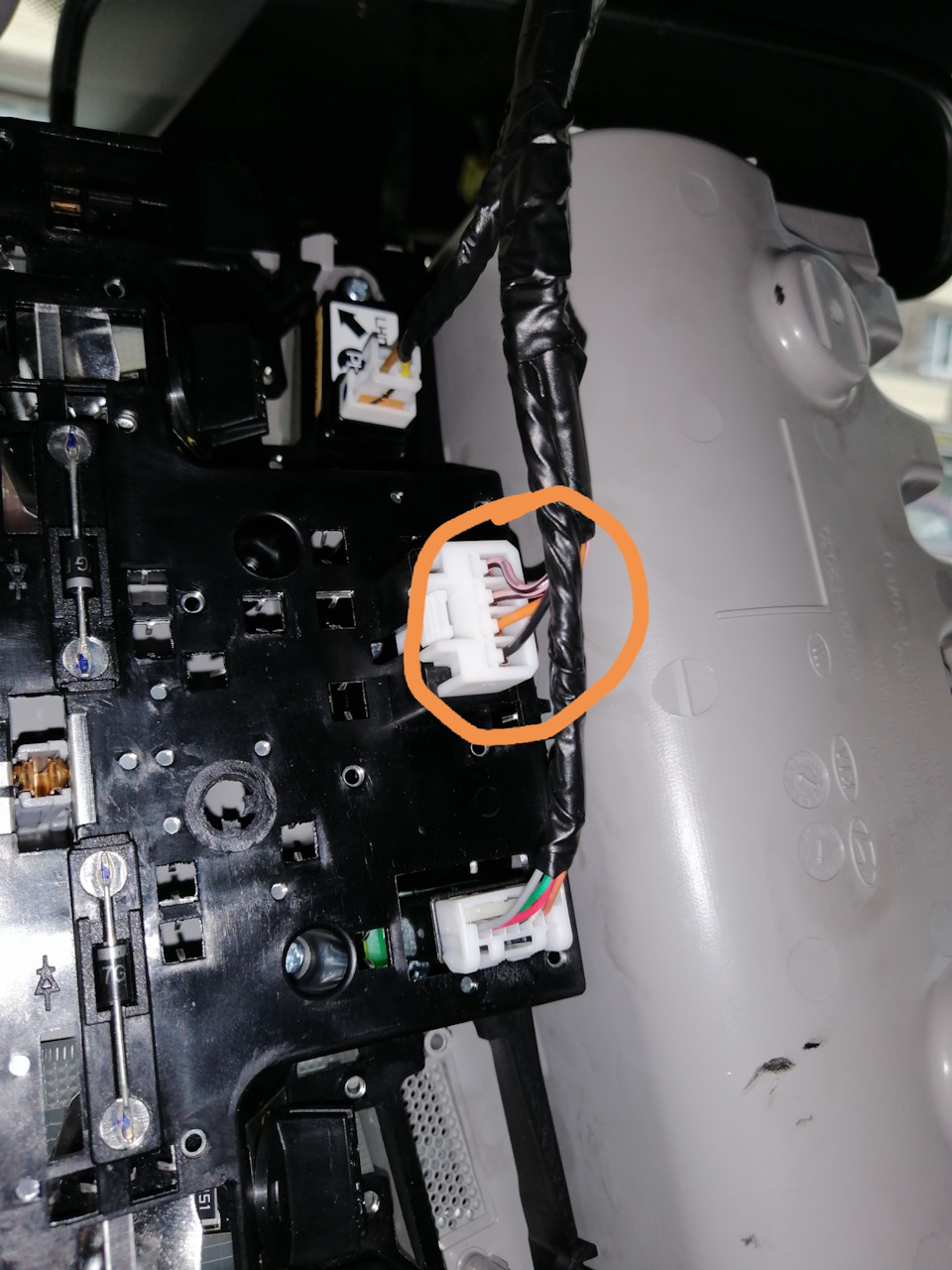

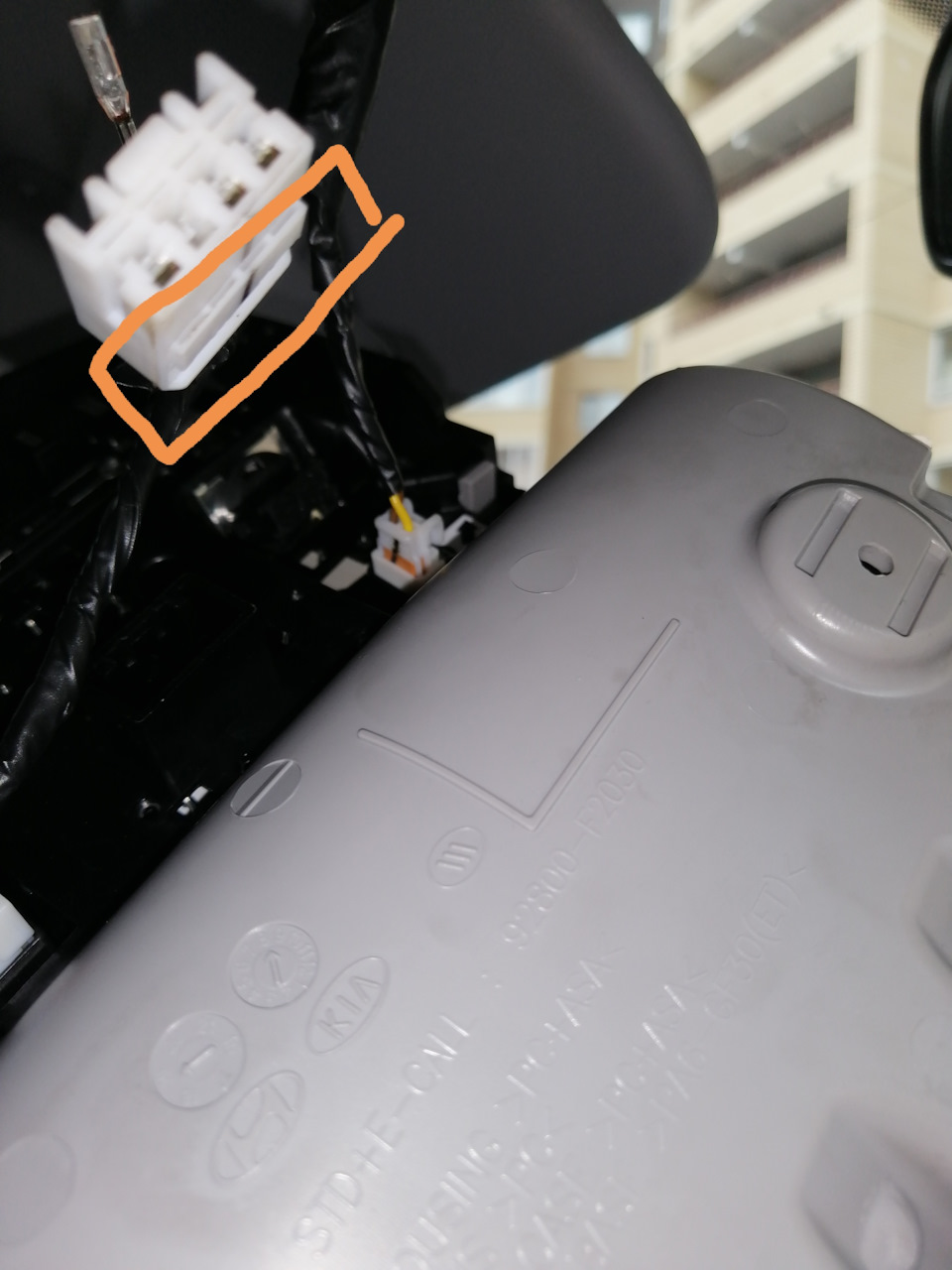

Что бы подключится к пинам в фишке их нужно вытащить: вот подсказка(для тех кто не знает, я не знал)
И далее как на всех фишках вытащить пин.

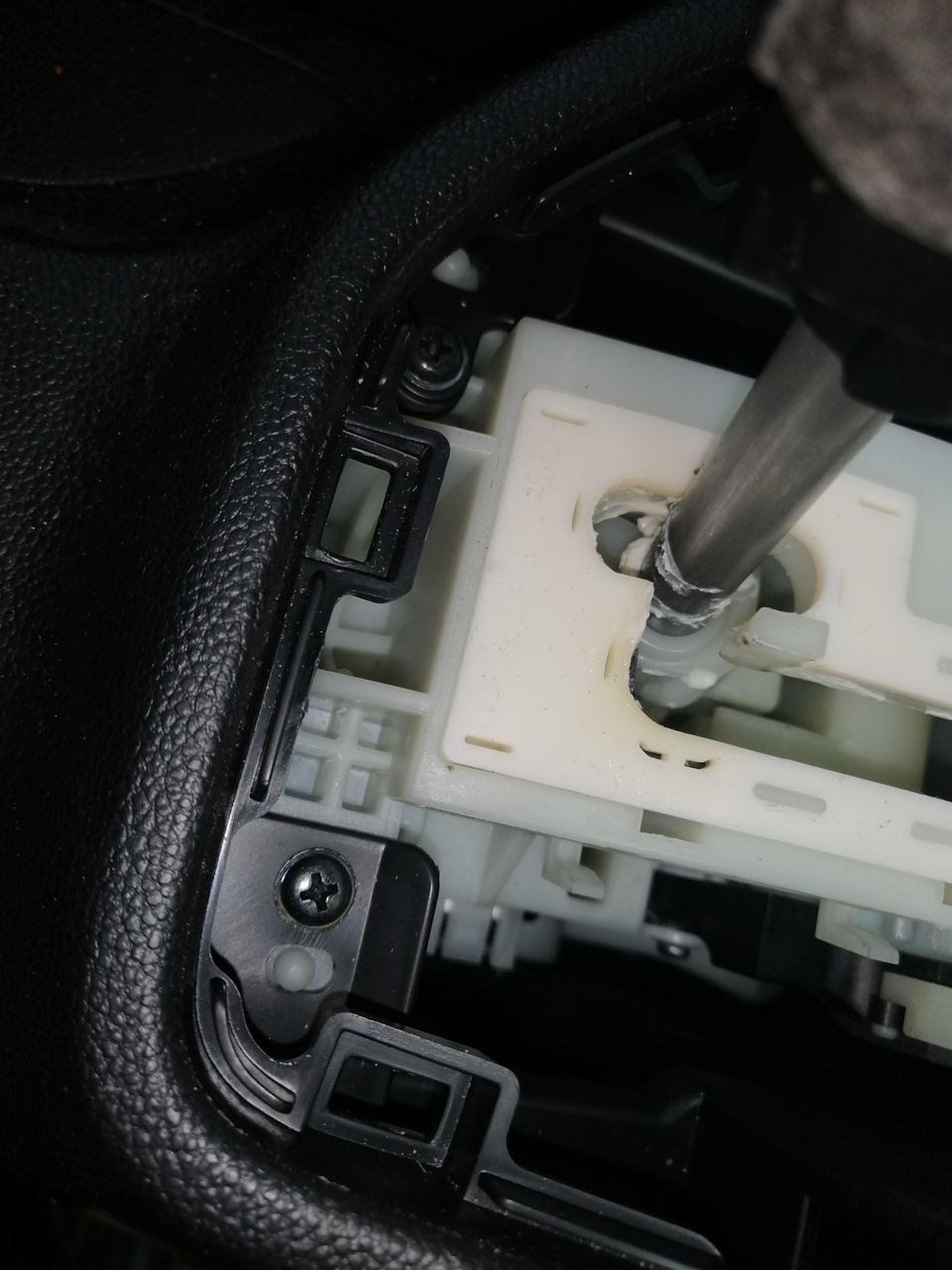

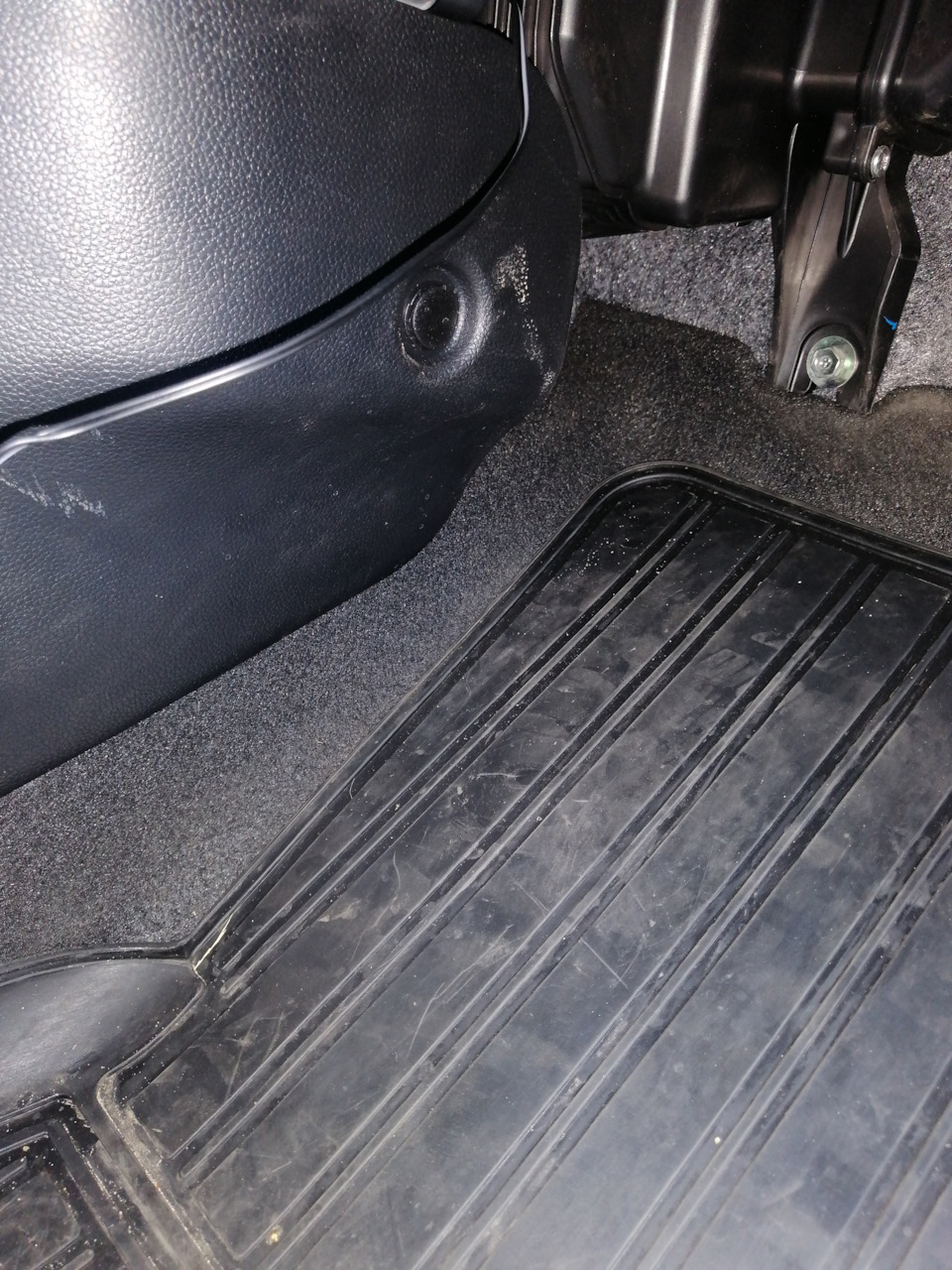

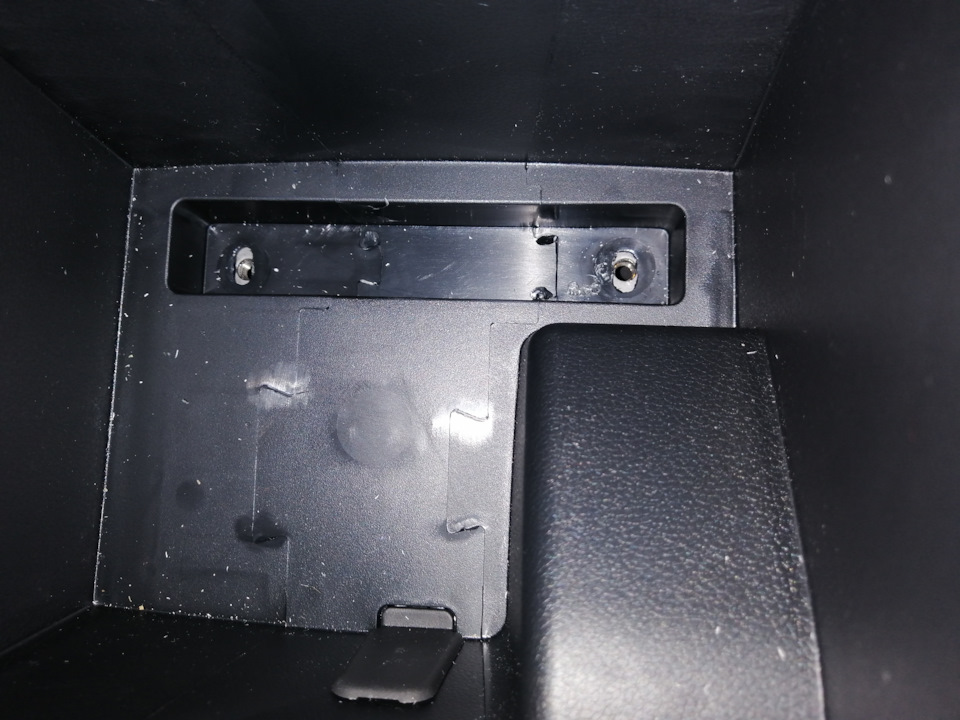

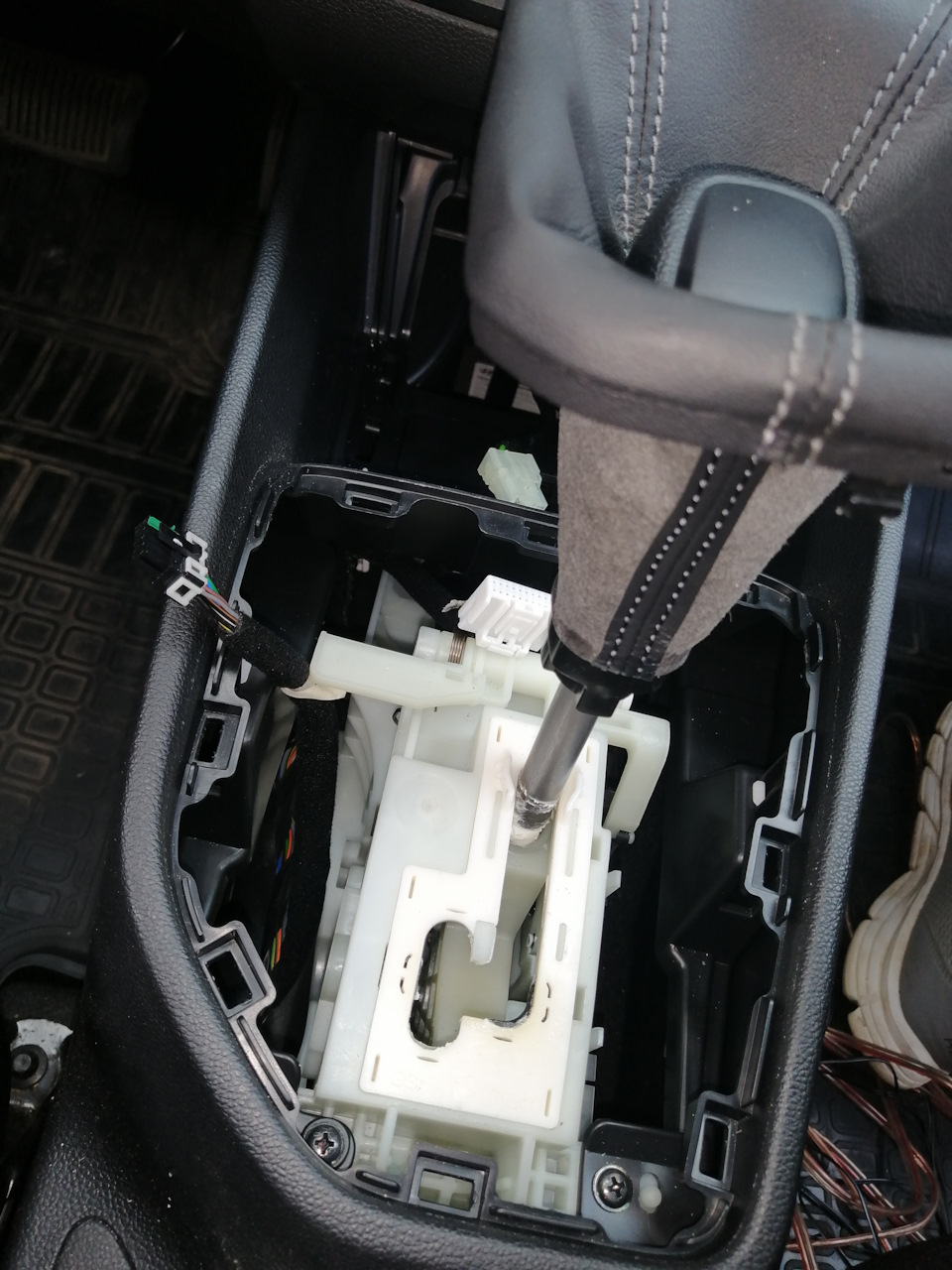

Далее разбираю центральный тоннель:
Зашумоил пластик провел под ним Проводку для подсветки в ноги, проклеил стыки пластика, тем самым убрал скрип, доставал он меня с новья.
Это уже вторая крета в которой я убираю этот скрип. Прошло 3 года между покупкой двух крет и неужели нельзя было этот косяк убрать?!
Подсветка кнопок в дверях (часть 1)
Неоднократно слышал от многих как бомбит по поводу отсутствия подсветки в кнопках дверей. Сэкономили, что называется, на спичках. Решил таки я начать устранять сей недостаток.
Передняя пассажирская дверь:
Тут всё просто. Приобрел в Поднебесной вот такую кнопку за 432 рубля. Снял родную и поставил новую. Подсветка есть.

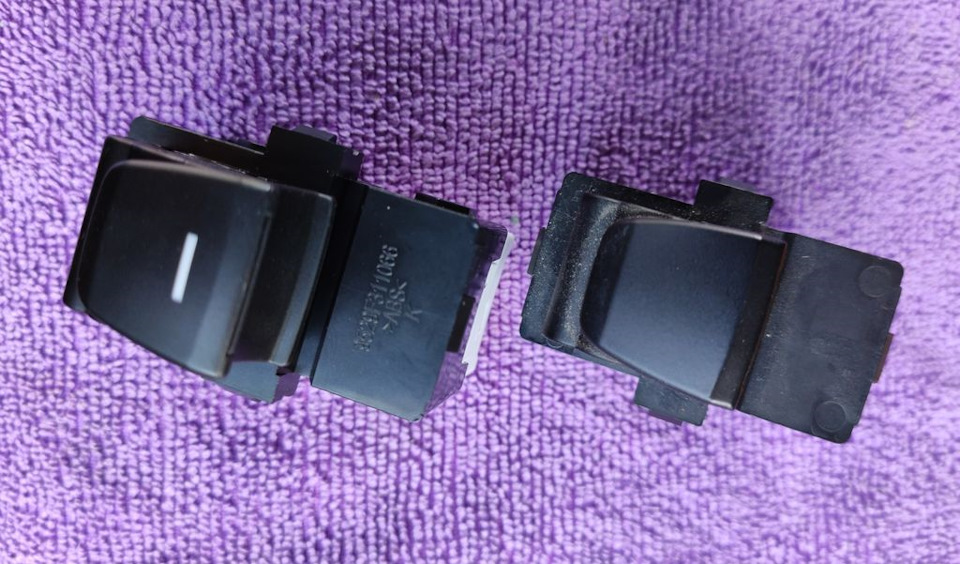

Разобрал ради любопытства. В родной кнопке внутри нет ничего, просто контакты. В китайской есть небольшая плата к которой припаян светодиод.
Задние двери:
Тут всё сложнее, так как у меня комплектация с подогревом заднего ряда. У китайцев таких кнопок нет по понятным причинам. Будем колхозить.

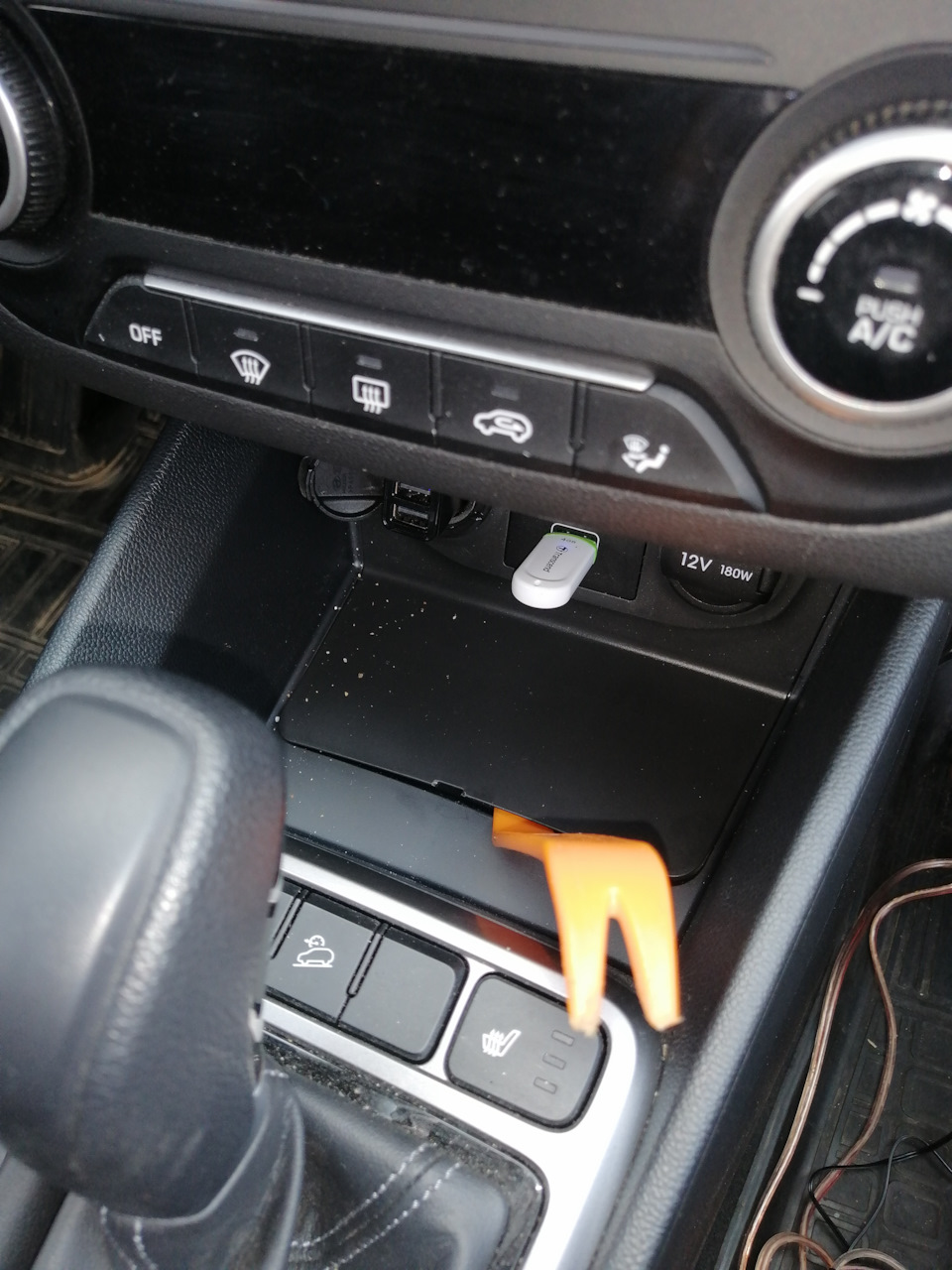

Демонтируем блок кнопок, вскрываем (на 4 защелках), берем в руки паяльник и приступаем.

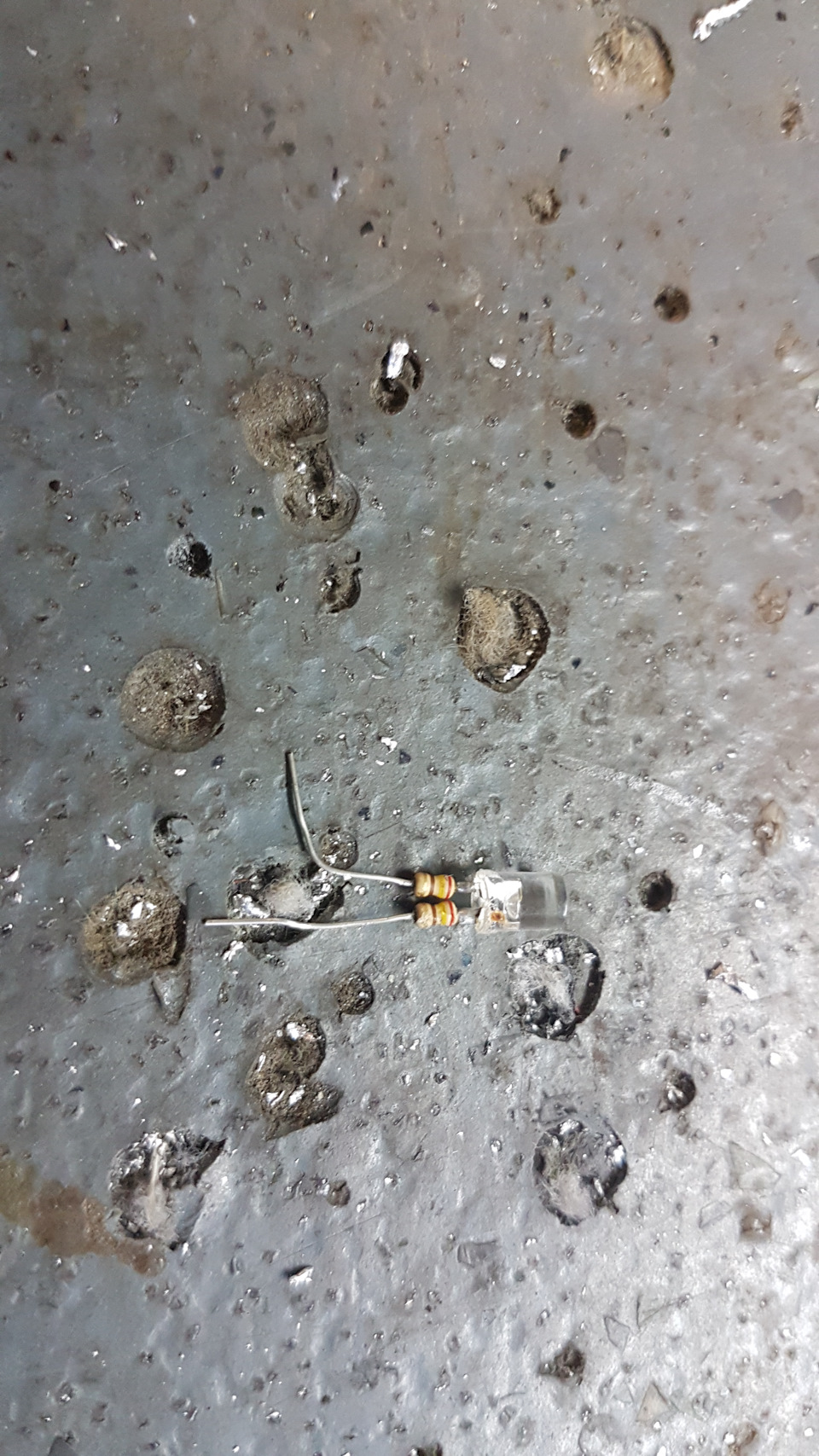

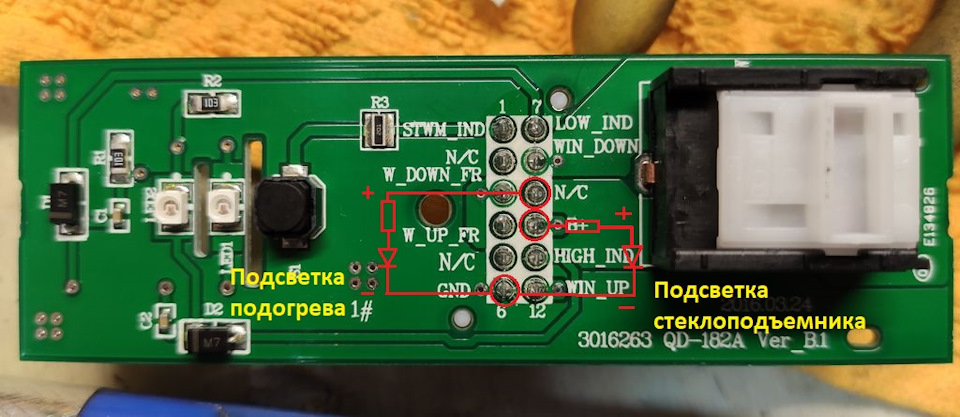

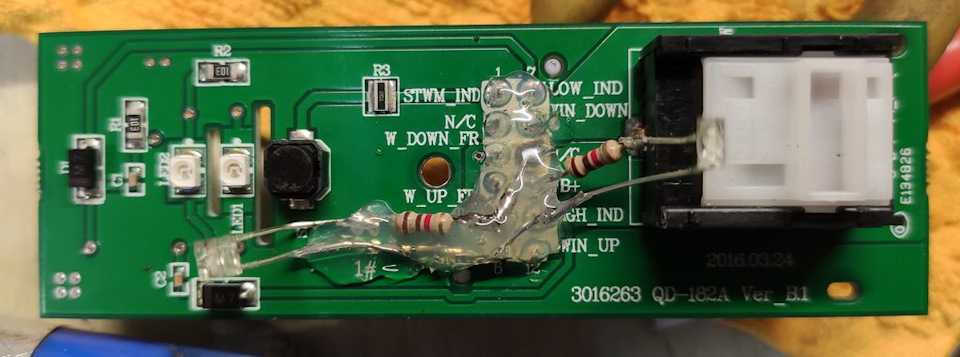

Нам понадобится два синих светодиода и два резистора на 1 кОм. Я взял самые мелкие на 0,25 Вт. Этого там за глаза. Спаиваем схему как на фото и заливаем горячими «соплями». Схема условная и для понимания сути, поэтому всяких схемотехников-перфекционистов прошу воздержаться от комментариев. )))
На кнопке стеклоподъемника нет пиктограммы, на кнопке подогрева сидений она нарисована. Так не пойдет. Нашел контору которая взялась выгравировать пиктограммы. Делали они это впервые, но сделали очень достойно. Я результатом доволен. Теперь всё красиво подсвечивается и пассажиры сзади не матерятся в поисках кнопок в темноте.
Если включить блокировку задних стеклоподъемников с водительской двери, то подсветка стеклоподъемников гаснет. Подогрев продолжает гореть.

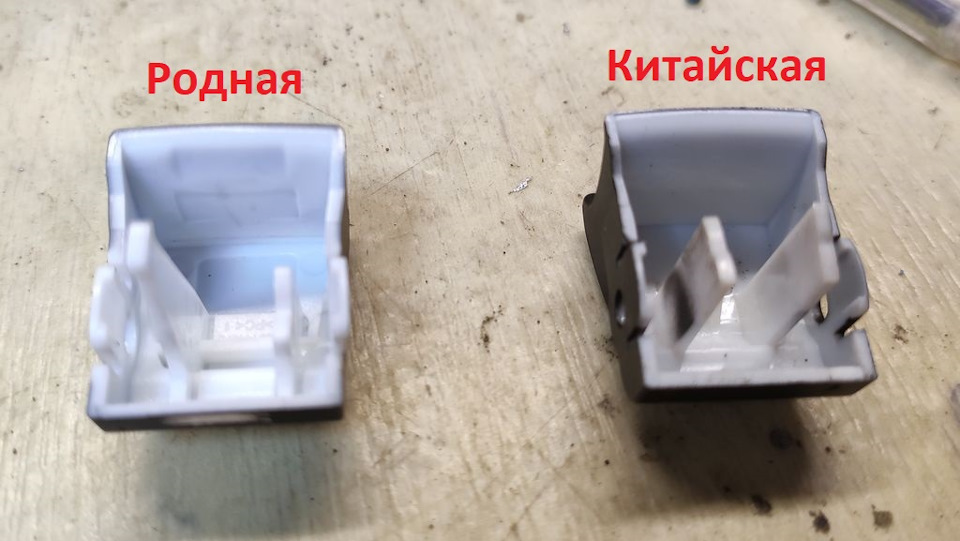

Кнопки на родных и китайских блоках совершенно разные. Так что имейте ввиду. Купить и переставить в наши блоки не получится. В любом случае гравировать.
Водительская дверь:
Об этом в следующей части!
Подсветка ног по открытию двери. Реализация схемки.
Доброго времени.
Продолжение прошлой статьи — www.drive2.ru/c/596817111653811708, а точнее реализация.
Не буду её содержание дублировать, кому нужно — посмотрит))
Только небольшое напоминание:
Задача — не потеряв возможность изменять цвет и яркость, подключить так, чтобы загоралась подсветка для каждой двери по отдельности.
И при простое авто, акум не разряжался лишний раз.
Да, согласен с теми, кто пишет — что это совсем перебор так делать и можно все проще (кинув на плафон освещение, например), но есть — как есть, мне норм))
По итогам получилось вот такое:
Упакованное в отдельный короб:
Осталось подключить только:
Компоненты (названия вставлял как на алике, сорян)) ):
— aliexpress.ru/item/4000378153591.html — СВЕТОДИОДНЫЙ Автомобильный ножной
— aliexpress.ru/item/1005001757060748.html — Водонепроницаемый чехол из АБС-пластика для хранения инструментов
— aliexpress.ru/item/4001313436764.html — Набор винтов M2 M3 M4 M5 с шестигранной головкой, комплект винтов и гаек
aliexpress.ru/item/4000541087990.html — Держатель предохранителя для автомобиля, 10 шт.
— aliexpress.ru/item/32979625441.html — Понижающий Регулируемый Модуль питания XL4015, 5 А
aliexpress.ru/item/4000817728813.html — Печатная плата 9×15 9*15 см, универсальная односторонняя
— aliexpress.ru/item/4000852503484.html — реле такамисава NY5W-K NY12W-K 5В 12В 24В DC абсолютно новое и оригинальное реле
— aliexpress.ru/item/10000184140455.html — Язычковое реле, 5 шт./лот, 5 В, 12 В,
— aliexpress.ru/item/32892314519.html — 12В автомобильное реле питания OMRON (с клеммой, с 4 Контакты провода, с 5 контакты провода),
— aliexpress.ru/item/1005002247093144.html — 5/100 пар, 2 контакта, соединительный кабель для светодиодной, 3/4/5/6pin, штекер, гнездо SM JST, проводные разъемы для RGB светодиодной ленты WS2812B, пиксельный световой модуль
— aliexpress.ru/item/32633071171.html — Набор диодов Шоттки 1N4148, 1N4007, 1N5819, 1N5399, 1N5408, 1N5822, FR107, FR207,8 значений = 100 шт
— aliexpress.ru/item/4000330911933.html — 10 метров 26 AWG RVV 2/3/4/5/6/8/10/12 жилы медный провод проводник Электрический RVV КАБЕЛЬ черный мягкий оболочка провод
Коротенькое видео, может кому пригодится.
Осталось протянуть провода и подключить это все. Вот…
P.S В общем герконовые реле можно и нужно заменить на p-n-p транзисторы… Может как-то позже перепилю, когда сгорит хотя бы один геркон.
Как самостоятельно сделать подсветку ног в машине
Статья подробно знакомит с тем, как монтируется и подключается подсветка ног в автомобиле. Даются разные варианты подключения с пошаговой инструкцией работ, а в завершение предлагается рекомендуемая схема подключения.
Виды включения
Выбираем светотехнику
Для выполнения подсветки ног в салоне машины своими руками применяют одну из двух разновидностей светотехники:
Зоны размещения и направление светового потока
Наравне с выбором световой техники для тюнинга, стоит определиться, как именно она будет расположена в салоне. Здесь возможны варианты:
От выбранного способа напрямую зависит длина светодиодной ленты или неонового шнура, которую нужно будет купить.
Чтобы осветительная полоса выполняла прямые функции, а не слепила, её необходимо грамотно разместить и спрятать незадействованные участки. Для этого используют три зоны:
В основном, это зависит от личных пожеланий и конструктивных нюансов машины.
Главное, что нужно учитывать – подсветка должна «смотреть» строго в пол, а не вверх. Многие по ошибке монтируют освещение прямо на напольное покрытие, и со временем свет начинает мешать, слепить глаза. Этот вид тюнинга создан для подсвечивания строго определённого участка.
Выбираем метод подключения
Водители применяют один из трёх основных методов подключения подсветки для ног:
Теперь – детальнее о каждом способе.
К освещению
При таком варианте монтажа тюнинг зоны ног будет включаться каждый раз при открытии дверей, а также в момент включения освещения салона. Сам монтаж проходит по следующему алгоритму:
Вариант усовершенствования такого метода – установка дополнительного контроллера. За счёт него подсветка будет не тухнуть в один момент, а медленно гаснуть.
К прикуривателю
Другой широко применяемый способ подключения – от автомобильного прикуривателя. Здесь свет будет включаться при открытии дверей. Это – удобный вариант для водителей, которым подсветка во время движения ни к чему. Она задействуется только при посадке и высадке из салона автомобиля.
Нюансы вывода и прокладки кабелей зависят от конкретной модели автомобиля.
К габаритам
В отличие от предыдущих двух способов, этот подразумевает работу подсветки ног вместе с габаритными огнями. Такой тюнинг будет помогать во время поездки в тёмное время суток. Если постоянная работа подсветки не нужна, систему стоит оборудовать дополнительным выключателем. Принцип подключения прост. Плюсовый вывод светодиодной ленты запитывается к любой из лампочек подсветки – например, в бардачке или на панели приборов. Минус же даётся на кузов или, как вариант, к концевику двери.
При подключении к концевику свет будет включаться, только когда открыта дверь и зажжены габариты.
Видео: Установка RGB подсветки за 250р на Ладу Калину.
Подготовка инструмента
Для выполнения стандартного, без дополнительных элементов, монтажа и подключения подсветки зоны ног в машине нужен ряд подручных инструментов:
Это – минимальный набор инструментов. Чтобы сделать дополнительные опции подсветки ног в машине, понадобятся:
Установка подсветки
Для начала, нужно установить ленту в выбранные зоны салона, выполняется так:
Рекомендуемая схема установки
LEDизация часть 1. подсветка наружних ручек дверей

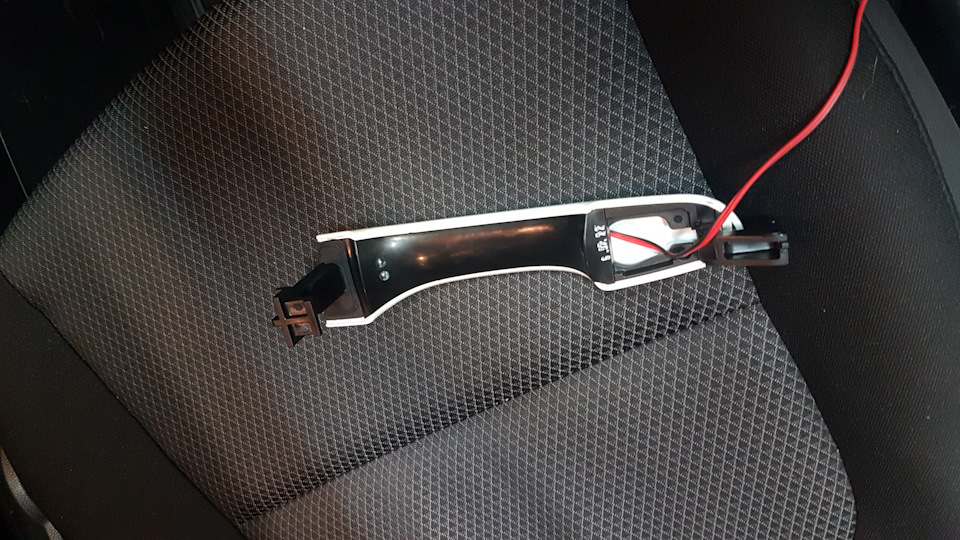

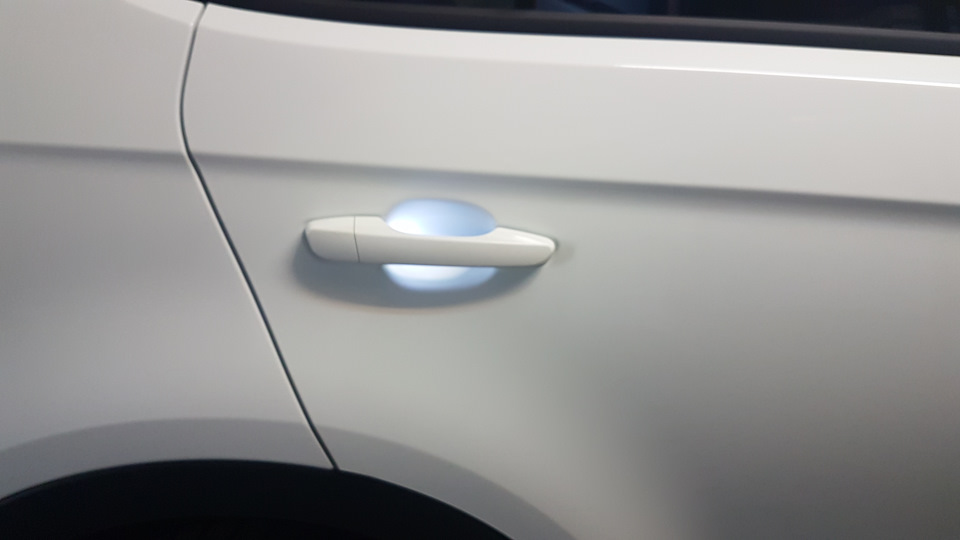

Хотел реализовать на предыдущем автомобиле BMW 116, но так не дошли руки. Решился реализовать на корейце 🙂 дальше только фото и маленький видос работы
Запчасти
Hyundai Creta 2016, двигатель бензиновый 1.6 л., 123 л. с., передний привод, автоматическая коробка передач — стайлинг
Машины в продаже
Комментарии 58
Ребята подскажите как снять наружние ручки на Крете
с торца двери открутить болты и снять сначала малую часть, потом большую
Фото ручек поближе есть, чтобы сд виднее было? Из нутри светодиоды заливал чем-нибудь?
Красота! есть ли фото ручек вблизи? как все это выглядит?
«берем диод от подсветки щитка» Какова щитка подскажи?
Газ, ваз, уаз… все одинаковые, верхнее фото как выглядит.

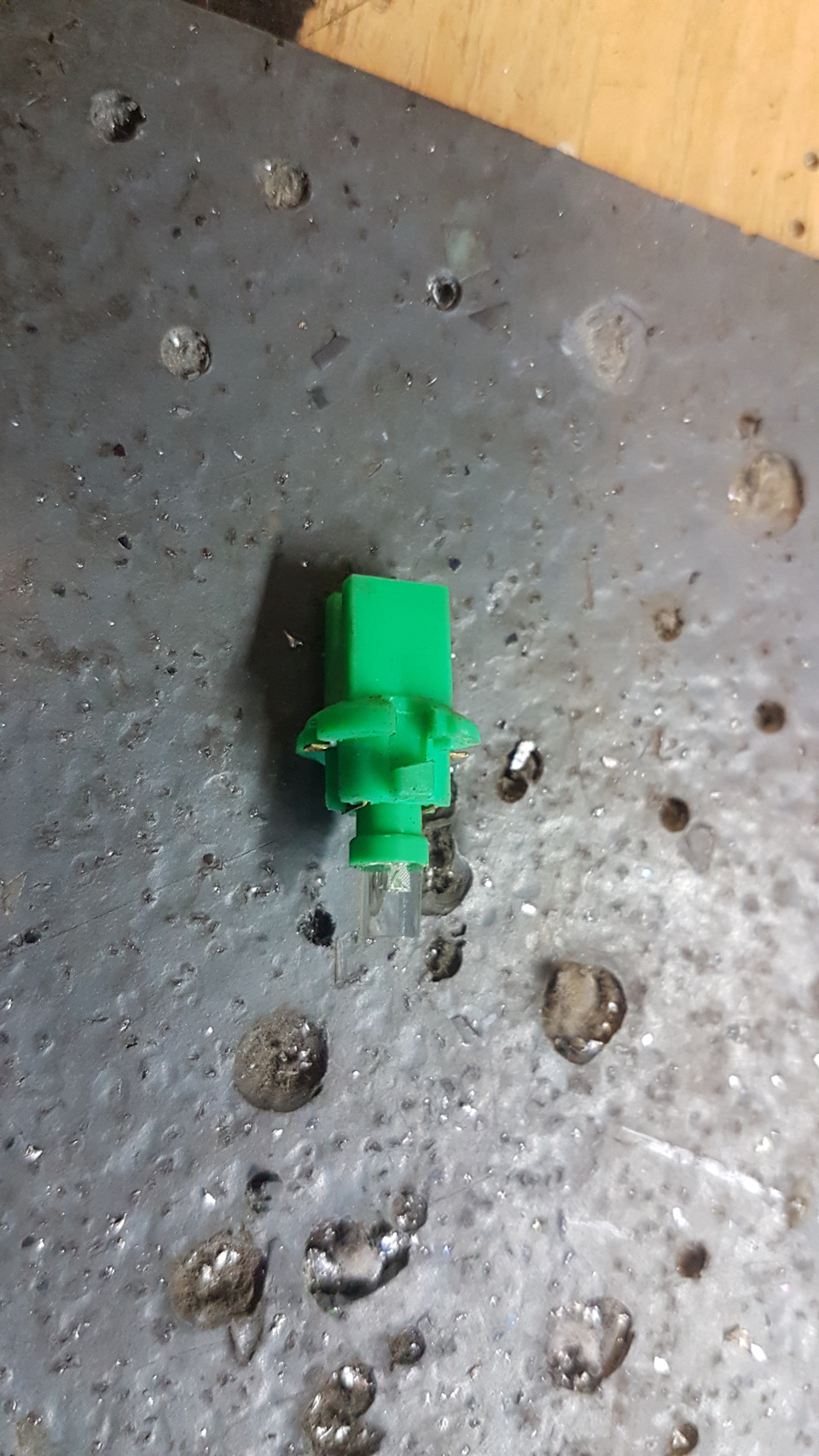

Как выглядит внутри светодиод? Сфоткайте плиз
