Подсветка педалей в машине
Подсветка педалей
Сегодня снова чувствовал свои проявление болезни (как сказал Dayver ) к LED. Руки дошли и до подсветки в ногах у пассажира и водителя.
Все началось с того, что садясь в Леху, я любовался подсветкой в ногах, как она медленно тухнет при закрытии двери. Свет, конечно, там не очень, но пока что-то менять я там не собираюсь. А вот у моей девочки, Япончики этот момент не продумали. То ли удешевили, то ли не захотели. Но главное, что захотел я.
Сделал пока только спереди, на днях сделаю подсветку для пассажиров сзади.
Мне понравился результат и я им доволен.
Все началось с того, что возник вопрос, откуда будем питаться. Вспомнив, что в двери есть лампочка, решил, что буду к ней подключаться.

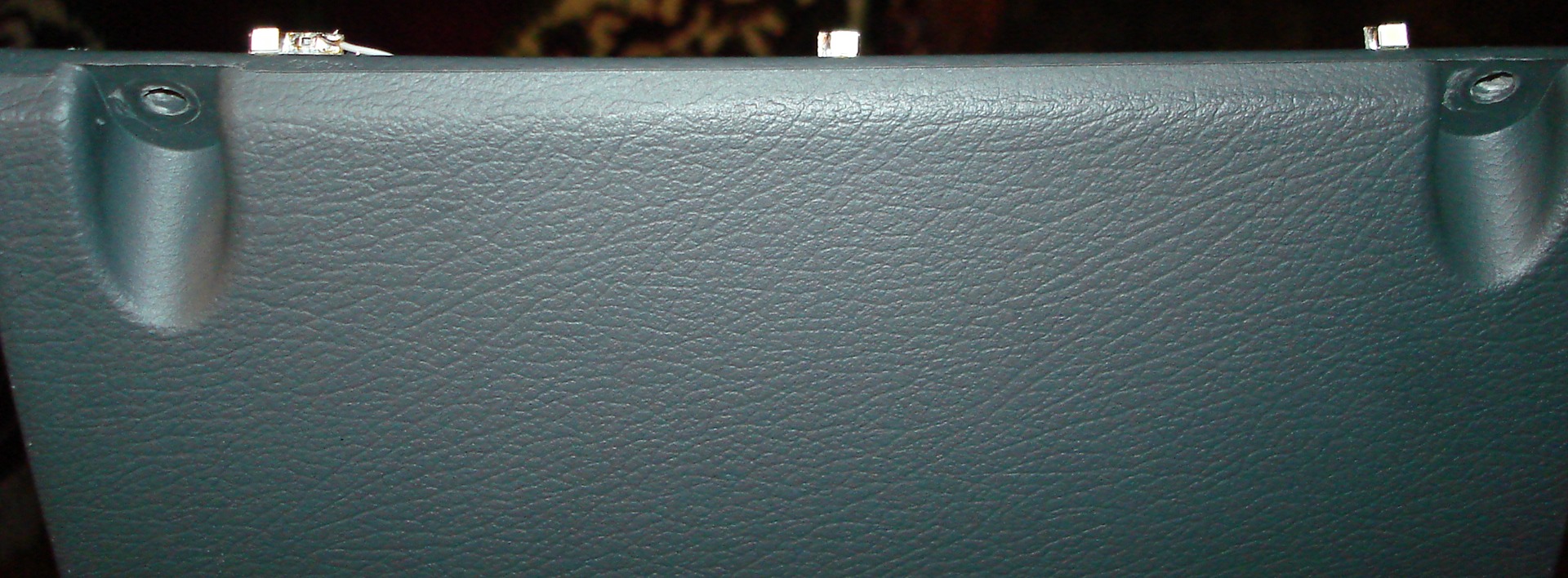

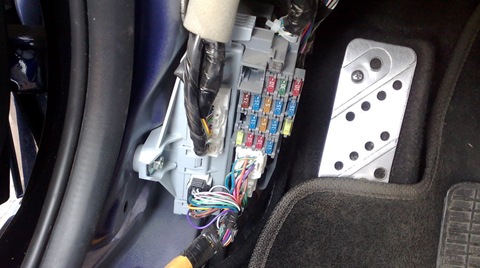

Снял пластик порога, защиту у предохранителей. С горем пополам разобрав карту (кстати, ни где не нашел описание как разбирать у новой шестерки карту, только схему), был очень огорчен. Провод, к которой хотел тянуть лампу, очень сложно протянуть в дверь. Пришлось искать другое решение.
Очень не хотелось ковырять километры проводов, тем более они очень качественно сжаты в трубку вместе. Но всё-таки пришлось. Что было прикольно, что все эти километры проводов и ни одного похожего по цвету
Нашел, какие провода идут к лампе в двери — это Синий с красной полосой (фаза) и белый с черной полосой.
Поставил карту обратно, и начали подключение со стороны пассажира, там оказалось немного просторнее.

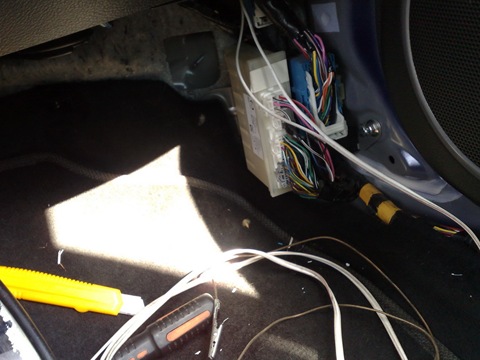

Все остальное не сложно, под бардачком еще тонна проводов, ищем нужные провода и снимаем с них защиту, подключаем наши диодные ленты. Все просто.
Делаем подсветку ног в машине своими руками
Многие автовладельцы интересуются возможностью тюнинга салона автомобиля, а именно установкой подсветки ног. Ведь такая подсветка способна не только украсить, а полностью преобразить даже самое обычное авто. Правильно подобранный цвет, грамотно установленное освещение придаст вашей машине совершенно новый облик, будет радовать не только вас, а и притягивать взгляды окружающих. Множество тюнинг-салонов и автомастерских сегодня предлагают свои услуги по установке подсветки. Однако платить лишние деньги не всегда хочется. Ведь сам процесс монтажа достаточно простой, его может сделать самостоятельно практически каждый.
Рассмотрим, как сделать подсветку ног своими руками.
Сделать подсветку для ног в автомобиле несложно. Существует несколько способов проведения данной процедуры
Что необходимо для монтажа?
Для того чтобы смастерить подсветку ног в машине, вам потребуется минимальное количество материалов и инструментов.
Из материалов вам необходимо приобрести светодиодную или неоновую ленту. Какую именно брать, решать вам. Неоновое освещение, конечно, выглядит гораздо красивее, свет более приятный. Однако оно дороже и требует подключения через блок зажигания, а для этого вам придётся вмешиваться в электросистему автомобиля. Именно потому для подсветки всё же лучше брать светодиоды. Они проще монтируются, недорогие и отличаются простотой монтажа. Длину рассчитайте сами. Все зависит от того, где вы будете устанавливать ленту, и что именно вы будете освещать: только передние сидения или же решитесь на подсветку ног пассажирских задних сидений. Также важно определиться с цветом самой ленты. Ведь освещение должно гармонировать с дизайном салона.
Ещё вам понадобится провод (до 5 метров), термоусадочная трубка и клей. Если есть желание повозиться, то можно дополнительно приобрести контроллер для регулирования яркости освещения, пульт управления и выключатель.
Монтаж светодиодной ленты
Перед тем как устанавливать подсветку ног в автомобиле своими руками, следует определиться, где вы будете крепить саму ленту.
Чтобы подсветить область ног, её можно установить снизу сидений, по периметру нижней части передних сидений, под панелью приборов и под бардачком. Здесь всё зависит от вашей фантазии. Помните, выбирая место для монтажа, следует учитывать, что установленное освещение должно быть направлено в пол.
После того как выбрано место, отмеряем и отрезаем кусок ленты необходимого размера. Не забывайте о том, что она может разрезаться не во всех местах. Резать следует только в местах, где находятся контакты для пайки. Потому, отмерив, какой отрезок вам необходим, лучше взять немного меньше, чем наоборот, чтобы потом во время крепления не было провисаний.
После разрезания к краям ленты следует припаять провод и попытаться подключить её к источнику питания. Если она работает, изолируете места пайки. Для этого на место соединения надеваете термоусадочную трубку, подогреваете её паяльником или даже с помощью зажигалки. После изоляции крепите ленту в выбранное место при помощи липкого слоя, клея или даже обычных силиконовых стяжек.
Таким же образом изготавливаете и устанавливаете осветительную ленту и в других местах салона.
Подключение
В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.
К освещению салона
Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.
Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.
От прикуривателя
В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.
От габаритов
При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.
Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.
Выводы
Подсветка ног в машине — это оригинальный способ украсить свой автомобиль. Всё можно сделать своими руками и очень быстро. Монтаж подсветки достаточно простой, для этого понадобится совсем немного: материалы, инструменты и чуть-чуть фантазии, чтобы продумать, как и где все установить и подключить.
Подсветка педалей.
Для такой доработки одного ноута будет мало. Запасайтесь запчастями, готовьте инструменты, разминайте мышцы, они вам понадобятся.
Итак, подсветка педалей. Как обычно основное внимание уделю трудностям. Спасибо, Vasya-0072007 www.drive2.ru/l/452262118926844175/ все расписал в цветах и красках, готовое руководство, и Unick1 скромно, но от имени GLK www.drive2.ru/l/495439115915886723/
Теперь от себя:

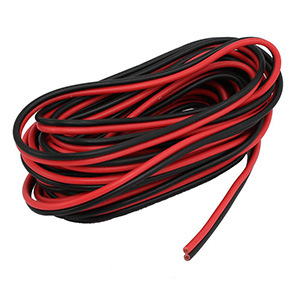

Готовим проводку. Взял 3 метра знакомого всем красно-черного провода AWG 20

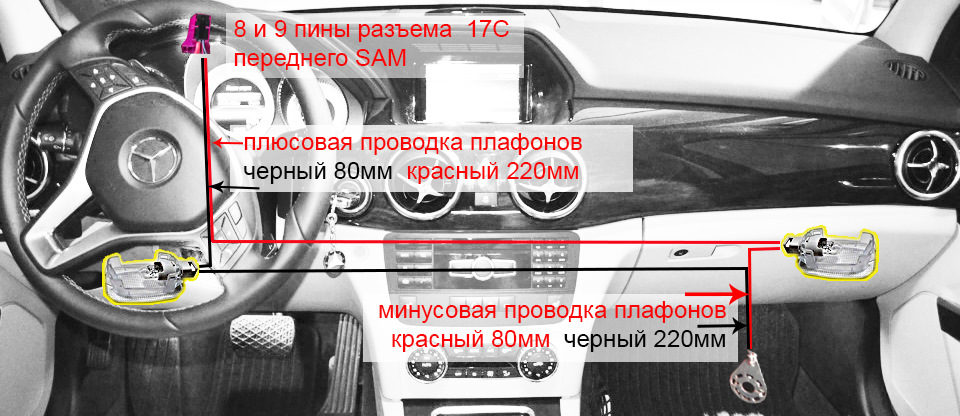

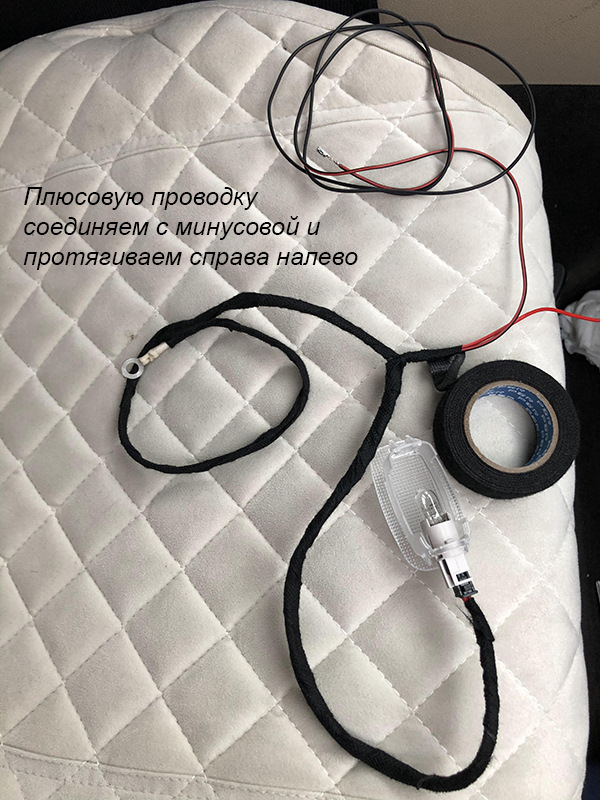

Разделил его на два «хвоста» плюсовой и минусовой проводки (см.схему)

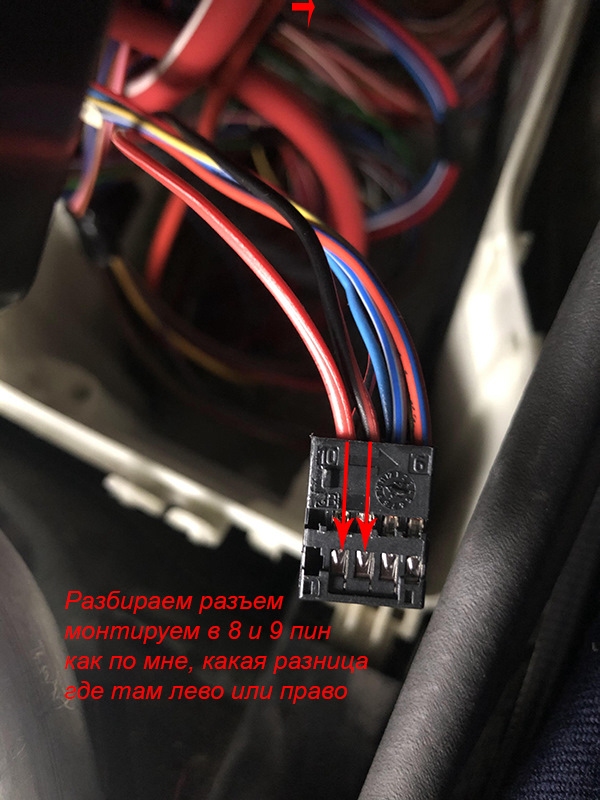

На каждый конец плюсового «хвоста» обжал (можно припаять, только без фанатизма, а то не влезет в колодку) VAGовский пин N90764701 (есть и оригинальные)
На минусовой проводке соответственно минусовая клемма на двух «хвостах» и те же пины на одинарных.
Да…без схемы не разобраться. Дальше просто…смотрим как делал Vasya-0072007

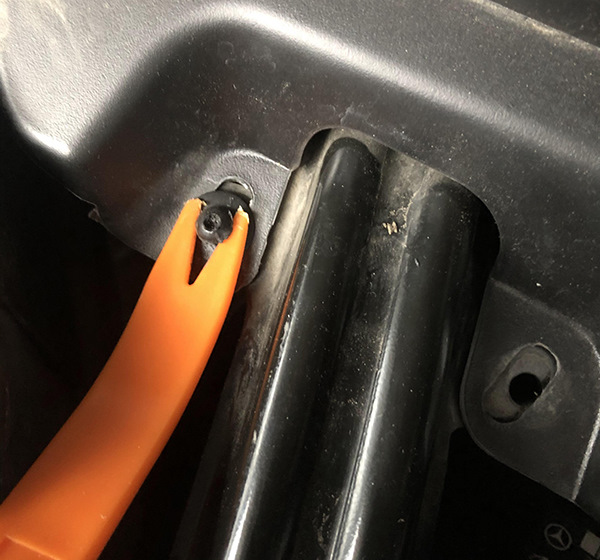

Пластиковые кожухи опустил вниз, НИЧЕГО не снимая и не отстегивая (ну кроме справа еще пол отгибаем до металлической пластины к которой и закрепил клемму МИНУС)
Далее по фото:

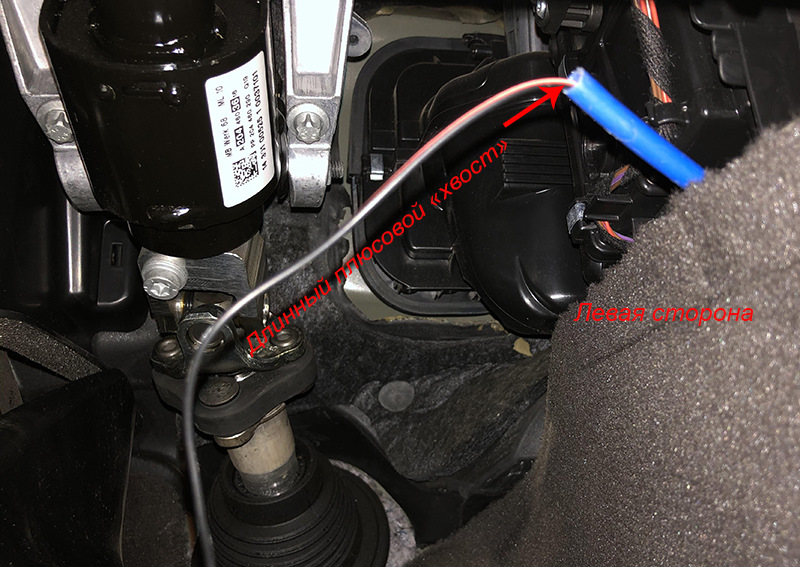

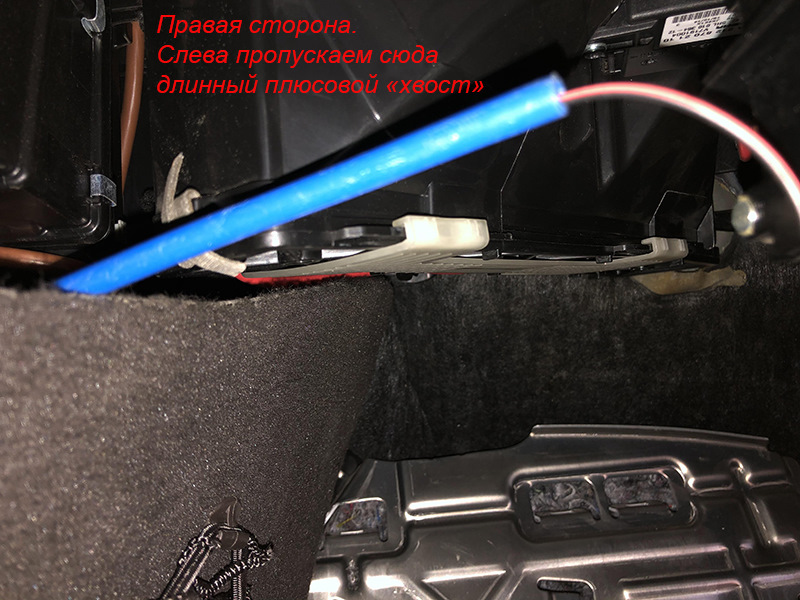

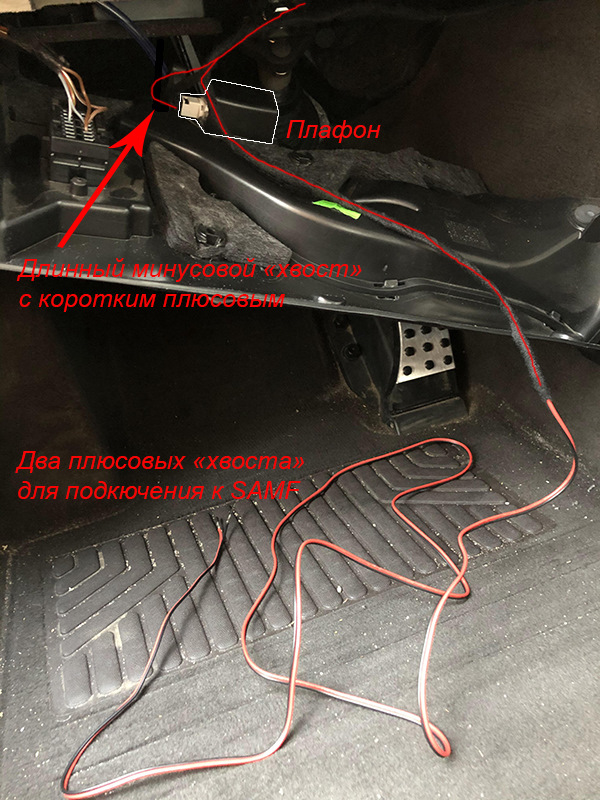

Минусовой длинный «хвост» протягиваем справо на лево и соединяем его с коротким плюсом

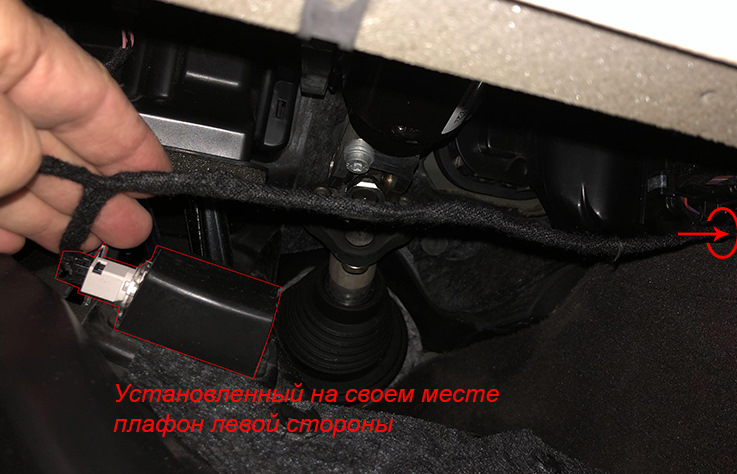

Скручиваем проводку, в штекер…патрон.фонарь…ложемент (места хватает без проблем)

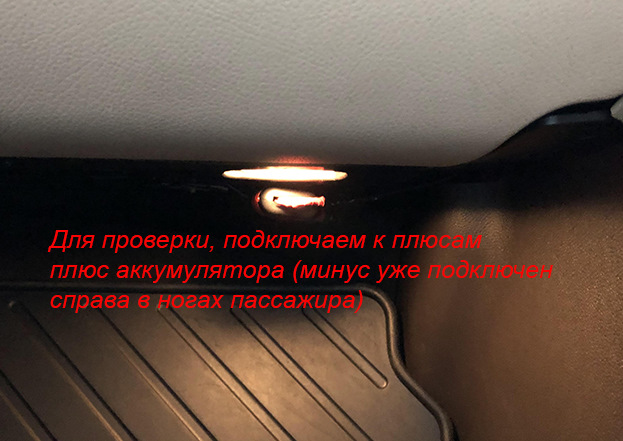

Берем плюс от аккумулятора и проверяем что все горит…правую сторону можно собрать.

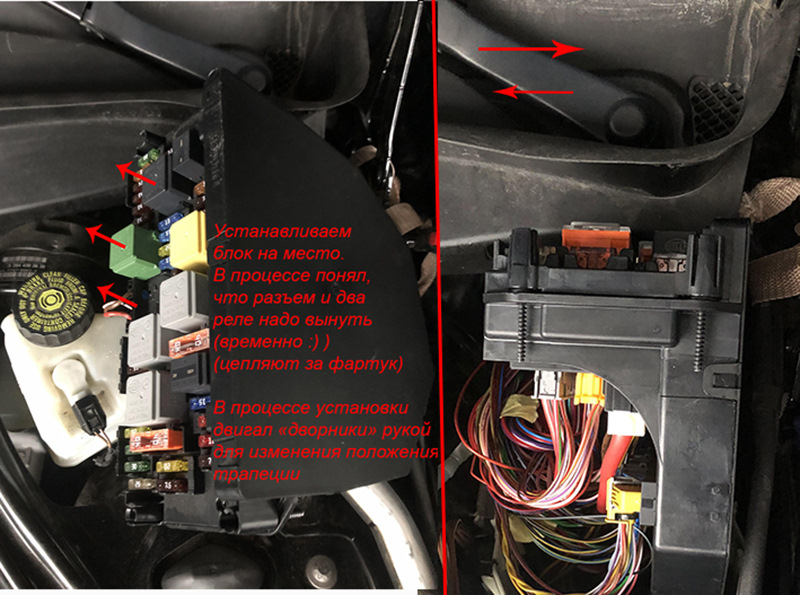

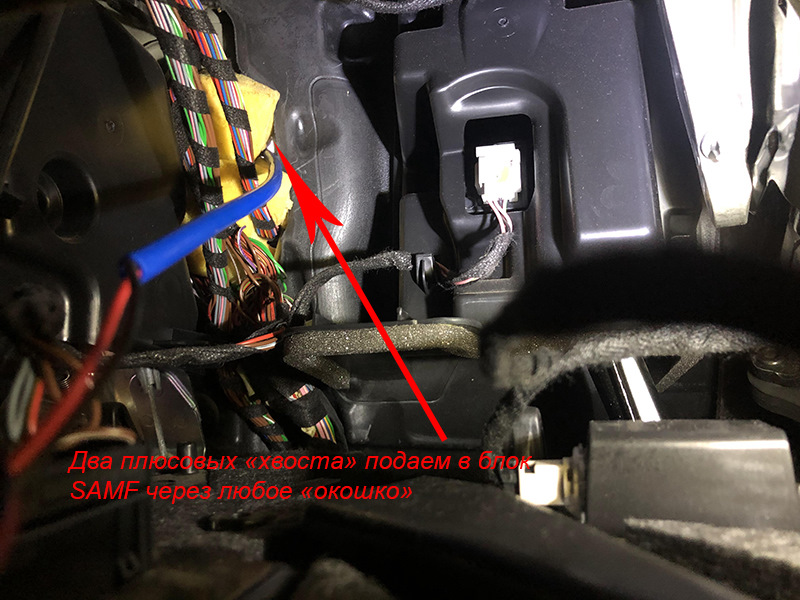

Открываем капот полностью, (красная кнопка на цилиндре капота, нажать и рукой поднять капот вертикально)

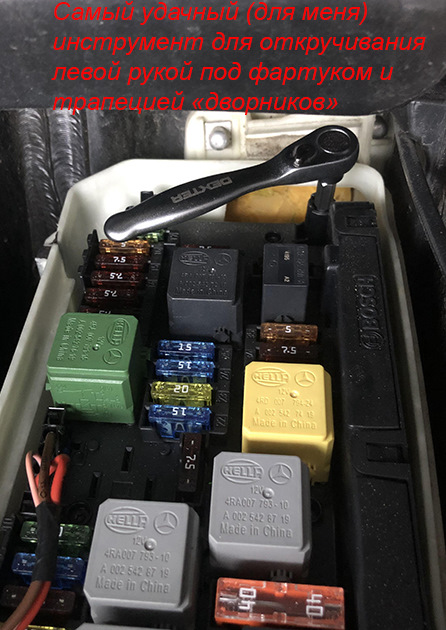

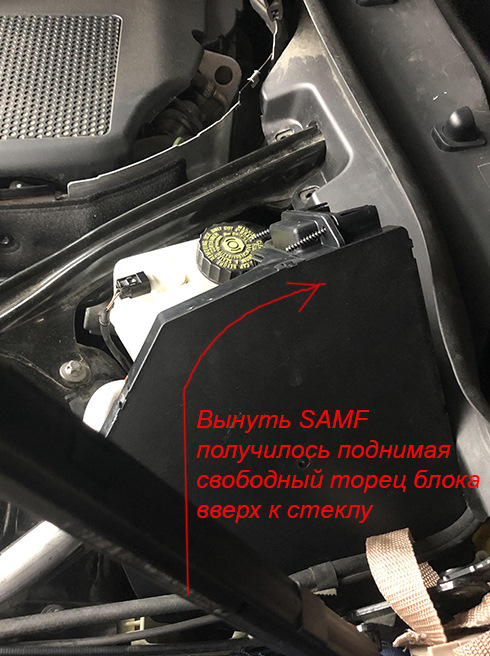

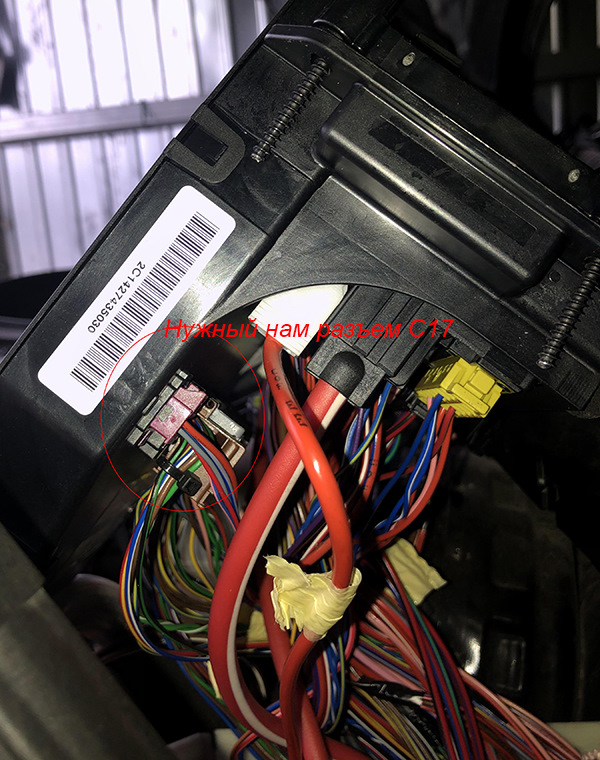

Снял крышку блока, 4 винта, те что под фартуком самые интересные…подойдет уголок Torx20, но я не смог крутить его пальцами левой руки попадая в шлиц.
По всем неясным вопросам обращаемся к вышеуказанным драйвовчанам, или сюда.

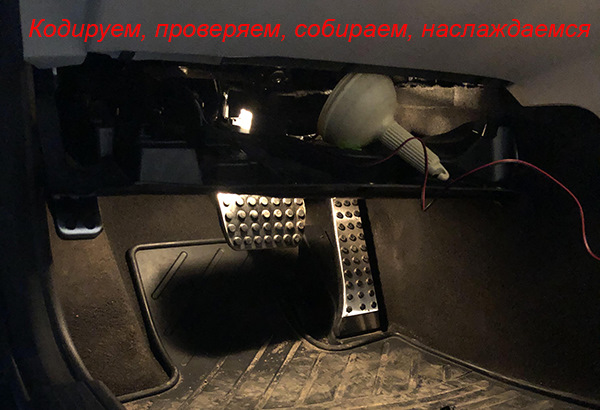

ну и самое интересное — кодирование, хотите до установки, хотите после — выбор ваш.

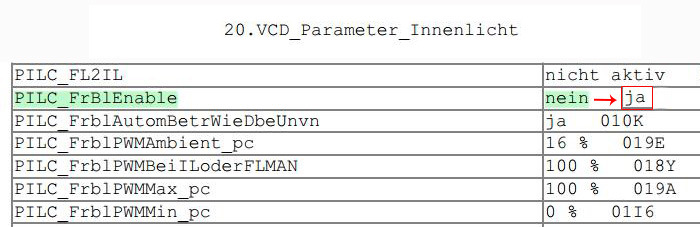

Подключаемся к блоку SAMF, вариантное кодирование, находим группу VCD_Parameter_Innenlicht (Внутреннее освещение)

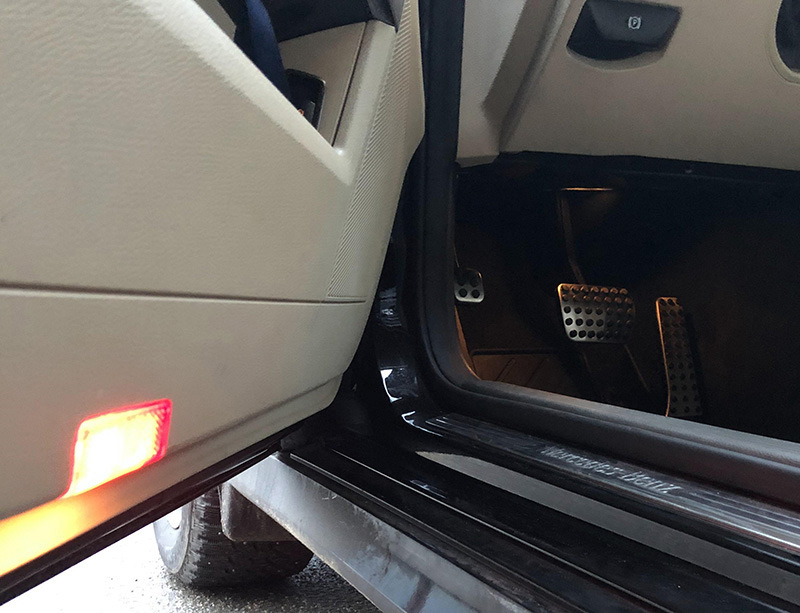

На этом не прощаюсь, всем чистых и темных дорог (а то боты не видно будет)
Как установить и подключить подсветку ног в машине
Дополнительная подсветка является довольно популярным вариантом тюнинга. Причём сделать это можно самостоятельно, используя стандартный набор инструментов и доступные расходные материалы.
Подсветка в основном делается сугубо из эстетических соображений. Но тут есть и доля практичности. Вопрос лишь в том, как именно будет реализована система.
Чтобы реализовать идею своими руками, потребуются базовые навыки в работе с электрикой. Если следовать инструкциям и рекомендациям, совсем скоро машина засверкает новыми красками. Причём в прямом смысле этого слова.
Варианты подсветки
Автомобилисты несколько по-разному воспринимают понятие подсветки для ног в автомобиле.
В основном речь идёт о таких вариантах:
Объективно именно второй вариант является более практичным и предпочтительным, нежели подсветка при открывании автомобильной двери. Но никто при этом не мешает сделать так, чтобы при непосредственном открытии дверей в автомобиле включалась именно подсветка асфальта, отображая там логотип автокомпании либо какое-то иное изображение. А вот подсветка ног не только визуально эффектна, но и практична в определённых ситуациях.
Реализуется система свечения разными способами. Можно выбрать различный цвет, обеспечить даже эффект цветомузыки. Но в движении это наверняка будет отвлекать. Потому правильнее сделать необходимую подсветку так, чтобы она помогала во время поездок и упрощала изменение положения ног на педалях.
Что требуется для работы
Чтобы у себя в машине самостоятельно сделать подсветку в ногах, потребуется предварительно подготовить определённый набор инструментов и некоторых расходных материалов.
Для реализации наиболее простого, но при этом оригинального проекта, достаточно собрать набор, состоящий из:
То есть нужен стандартный набор инструментов.
Можно несколько усложнить себе задачу, но сделать свечение более универсальным. Для этого дополнительно используется контроллер регулировки яркости, пульт управления, а также выключатель. Это позволит регулировать параметры, включать подсветку по мере необходимости и на той яркости, которая вам подходит.
Что же касается источника света, то подсветка для ног, установленная в салоне автомобиля, может быть выполнена из 2 видов лент:
Выбрав источник освещения, следует заранее определиться с тем, где именно будет располагаться подсветка. Некоторые устанавливают её только в ногах водителя. Другие предпочитают для баланса обеспечить подсветку со стороны водителя и переднего пассажира. А есть и вовсе любители подсветить весь салон, затронув также и пространство в ногах у пассажиров заднего ряда.
От этого зависит, сколько именно ленты потребуется приобрести.
Процедура монтажа
Прежде чем заняться установкой диодной подсветки для ног в автомобиле своими собственными руками, необходимо выбрать место для удобного и правильного размещения осветительной ленты.
Для этого потенциально можно воспользоваться следующими зонами:
Тут следует отталкиваться от собственной фантазии и конструктивных особенностей конкретного автомобиля.
Подсветка по правилам и из соображений комфорта должна быть направлена строго в пол.
Некоторые автолюбители не учитывают этот момент и монтируют ленту сбоку, на само напольное покрытие. Но в этом случае подсветка может мешать, слепить глаза и пр. Помните, это подсветка именно для ног, а потому она должна располагаться в салоне так, чтобы подсвечивать конкретно эту зону, а не направлять потоки света в глаза.
Самостоятельная установка светодиодной подсветки для ног в своём автомобиле вовсе не сложная. Здесь необходимо выполнить такие процедуры:
Светодиодную ленту можно разрезать только в определённых местах, где предусмотрены соответствующие метки.
Объективно больше всего вопросов возникает относительно того, как правильно выполнить подключение.
Подключение
Есть несколько подходящих вариантов, как самому сделать подсветку в своей машине, чтобы обеспечить оригинальное свечение в ногах.
Каждый автомобилист решит сам, каким образом ему будет удобнее и проще подключить светодиодную подсветку для ног в машине. Но выделяют 3 основных варианта:
Выбор зависит именно от того, в каком формате водитель хочет видеть подсветку. Ведь каждая схема предусматривает свой вариант того, когда и как будет активироваться свечение.
Через освещение салона
Некоторые автомобилисты предпочитают установить подсветку для ног у себя в авто, подключившись к системе основного освещения салона автотранспортного средства.
Такой метод подключения предусматривает, что подсветка будет всегда включаться именно при открытии дверей либо при включении освещения автомобильного салона.
Если вы подсоединяете светодиодную подсветку для зоны ног в машине через освещение салона, тогда источник света потребуется подключить по такому алгоритму:
Если установить дополнительно контроллер, свет будет постепенно тухнуть, а не резко отключаться.
Если не уверены в полярности проводки, воспользуйтесь тестером или мультиметром. Это даст понять, где плюс, а где минус. Всё же провода могут отличаться по цвету, в зависимости от авто.
Таким вот образом можно подключиться к функционирующему освещению салона, но это не единственный вариант.
Через прикуриватель
Также можно активировать светодиодную ленту от прикуривателя, что делается довольно часто.
Подключая ленту к прикуривателю, свет будет включаться при открытии дверей.
Не самый плохой вариант, поскольку большинству водителей подсветка во время движения не нужна. Они используют её для комфортной посадки и высадки из автомобиля.
Само подключение выполняется по такому алгоритму:
Как именно вывести и спрятать провода, зависит от конкретного автомобиля и идей автомобилиста.
Через габариты
Если подключиться от габаритов, тогда подсветка будет функционировать постоянно, параллельно с работой габаритов. То есть это наиболее актуальный для многих вариант, поскольку включаться система будет ночью во время поездок.
Подключить плюс можно от любой лампочки подсветки. К примеру, бардачка или приборной панели. Минус кидается на кузов.
Если подключить минус к концевику двери, тогда подсветка будет включаться при условии, что дверь открыта, а габариты горят.
Тут уже каждый автомобилист сам решает, как и в каких ситуациях ему требуется работа светодиодной ленты в ногах. Потому можно выбрать различные варианты подключения.
Установив ленту в ноги, можно добиться оригинального внешнего вида салона, а также получить долю практичности от такого решения. Выбрав подходящий вариант работы, остаётся только реализовать схему. Причём сделать это можно самостоятельно, не имея за плечами богатого опыта и специального профильного образования.
Подсветка педалей.
Сделал подсветку педалей, с целью улучшения посадки на водительское место 🙂
Светодиоды установлены на щитке под кожухом рулевой колонки.
Daewoo Lanos 2008, двигатель бензиновый 1.5 л., 86 л. с., передний привод, механическая коробка передач — тюнинг
