Подсветка по контуру авто
Контурная подсветка салона (оптоволокно бокового свечения).
По технике работ непочатый край, но душе захотелось свистоперделок. А это прямой путь на Али. На самом деле давно засматривался на эту приблуду, но на прошлой машине бы не смотрелось, тк там не было плавного перехода консоли в дверные карты. А тут и переход есть и щель с полпальца по всей торпеде.

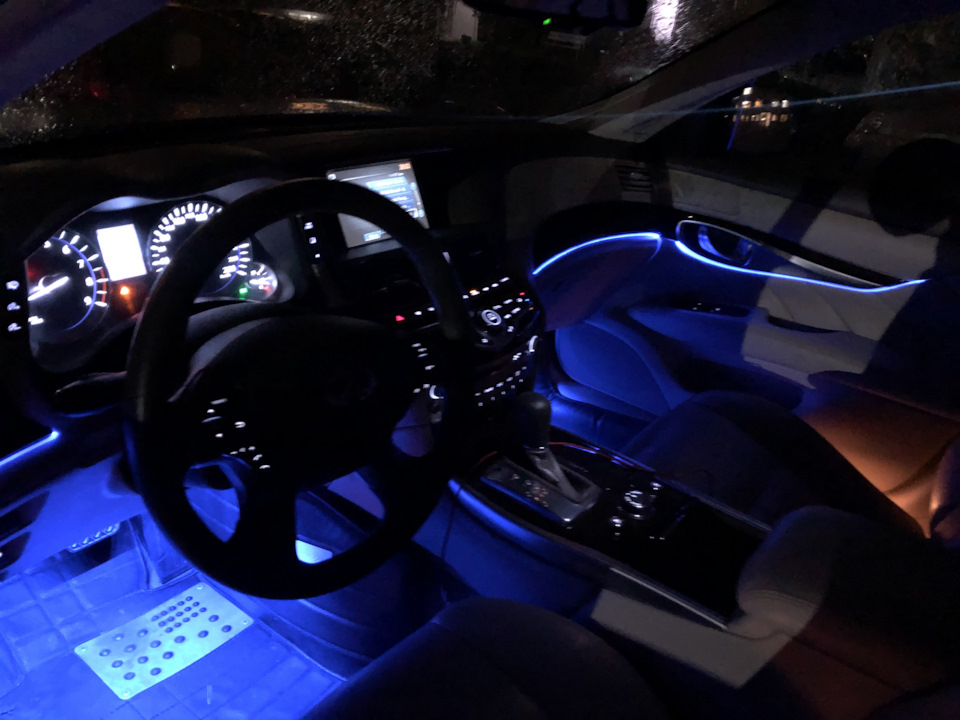

Фото в темноте сильно пересвечивает конечно, в живую всё не так вырвиглазно.
В полной темноте езжу на максимальной яркости.
На самом деле стало намного уютнее.
Управление с приложения по блютус, разные режимы, расписание, сопряжение с музыкой, особо не разобрался ещё.
Сам шлейф для волокна в двери встаёт как родной, без клея и прочей гадости, в торпеде щель большая, тут без клея не обойтись.
Насчёт колхозности все зависит от качества установки и протяжки проводов, а выключенном состоянии в глаза не бросается абсолютно.
Я подключил через удлинитель прикуривателя с багажника, лишняя длина проводов отчасти спрятана, отчасти осталась под ковриками задних пассажиров.
Задние двери пока делать не стал, там все равно никогда никто не ездит.
Есть нюансы:
1)Качество самого волокна. Свечение не равномерное, не критично, но первое время глаза мазолит.
2)Длина проводов к комплекте. Расположение блока и прокладку проводов нужно продумать заранее. При моем варианте подключения срослось чудом, чуть ли не в натяжку.
3)Прямота рук.В гофру пришлось врезаться, тк протянуть от и до не получилось ну никак.
Да и следы от клея как оказалось лучше убирать сразу.
Контурная подсветка салона ночью
Около двух месяцев назад устанавливал в BGT Workshop доп. мультимедиа и контурную подсветку салона. Вот полная запись, что было сделано из моего бортжурнала: Визит в BGT Workshop
В данном посте речь пойдет только о контурной подсветке: свои наблюдения, эмоции, ощущения и не только.

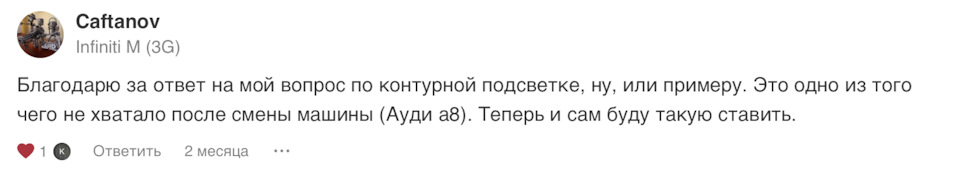

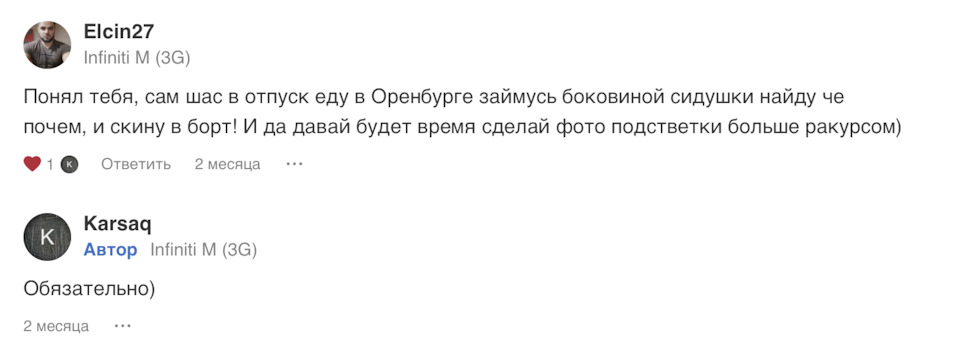

В первую очередь, хочу выразить огромную благодарность за проявленный интерес и в это же время извинится перед Caftanov и Elcin27, т.к пообещал выложить больше ночных фотографий подсветки, чем в прошлой записи: Визит в BGT Workshop.
Начну, пожалуй, с того, как и где осуществляется управление подсветкой, сменой режимов, цвета, яркости — через приложение LotusLanternX. Очень удобное и просто приложение, все основные разделы сразу же на поверхности, не нужно ничего где-то искать, как бывает в других приложениях.
В темное время сажусь в машину, включаю ближний, включается сразу же и подсветка. Можно открыть приложение на телефоне и поменять режим, цвет и т.п. Подключается к блоку подсветки сразу же, моментально, самому вручную подключаться не нужно.

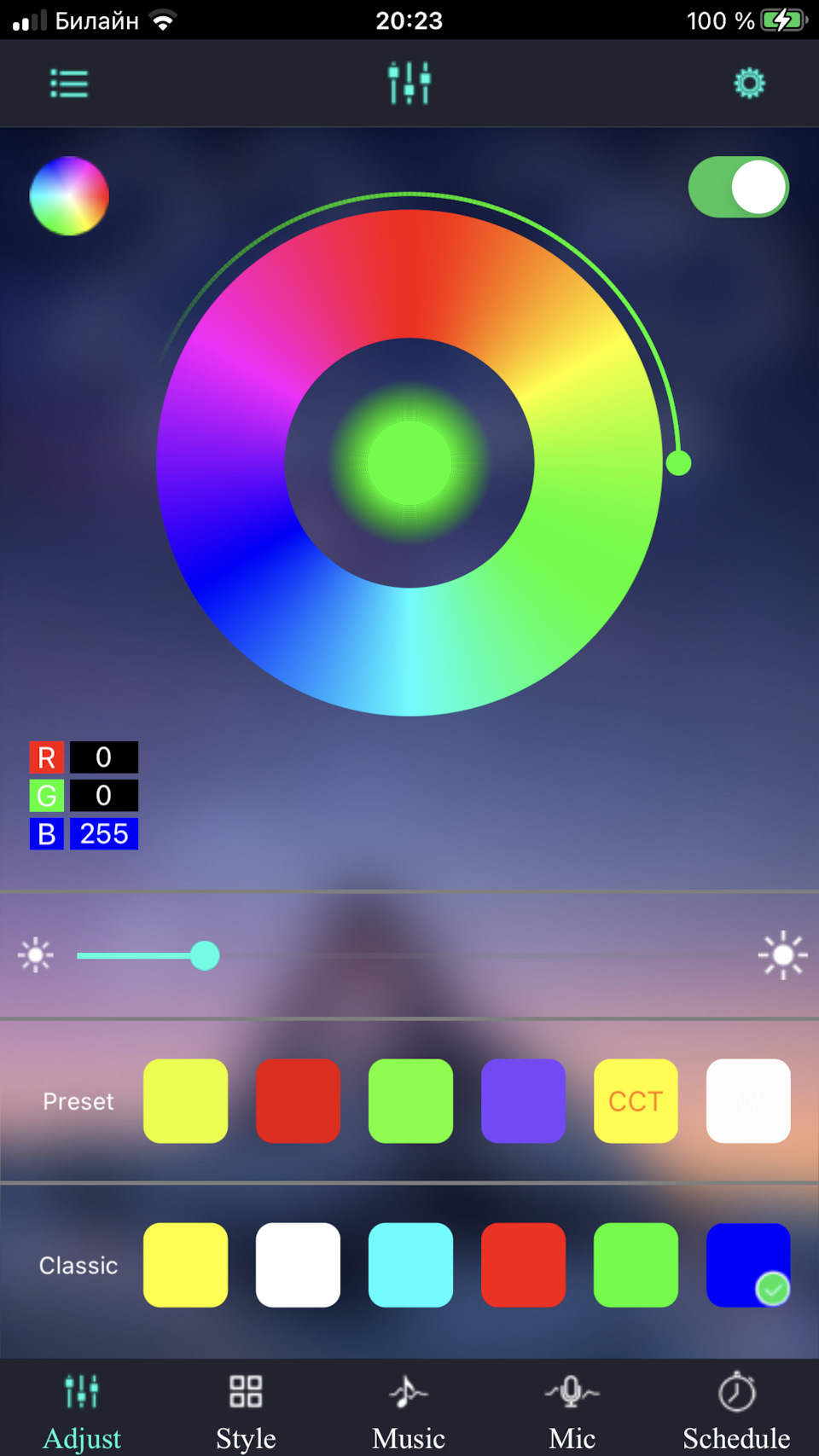

Далее само приложение изнутри. Стартовая страница, либо же основной раздел, где можно поменять цвет, используя просто цвета, так и готовые пресеты, яркость и вкл/выкл подсветку.

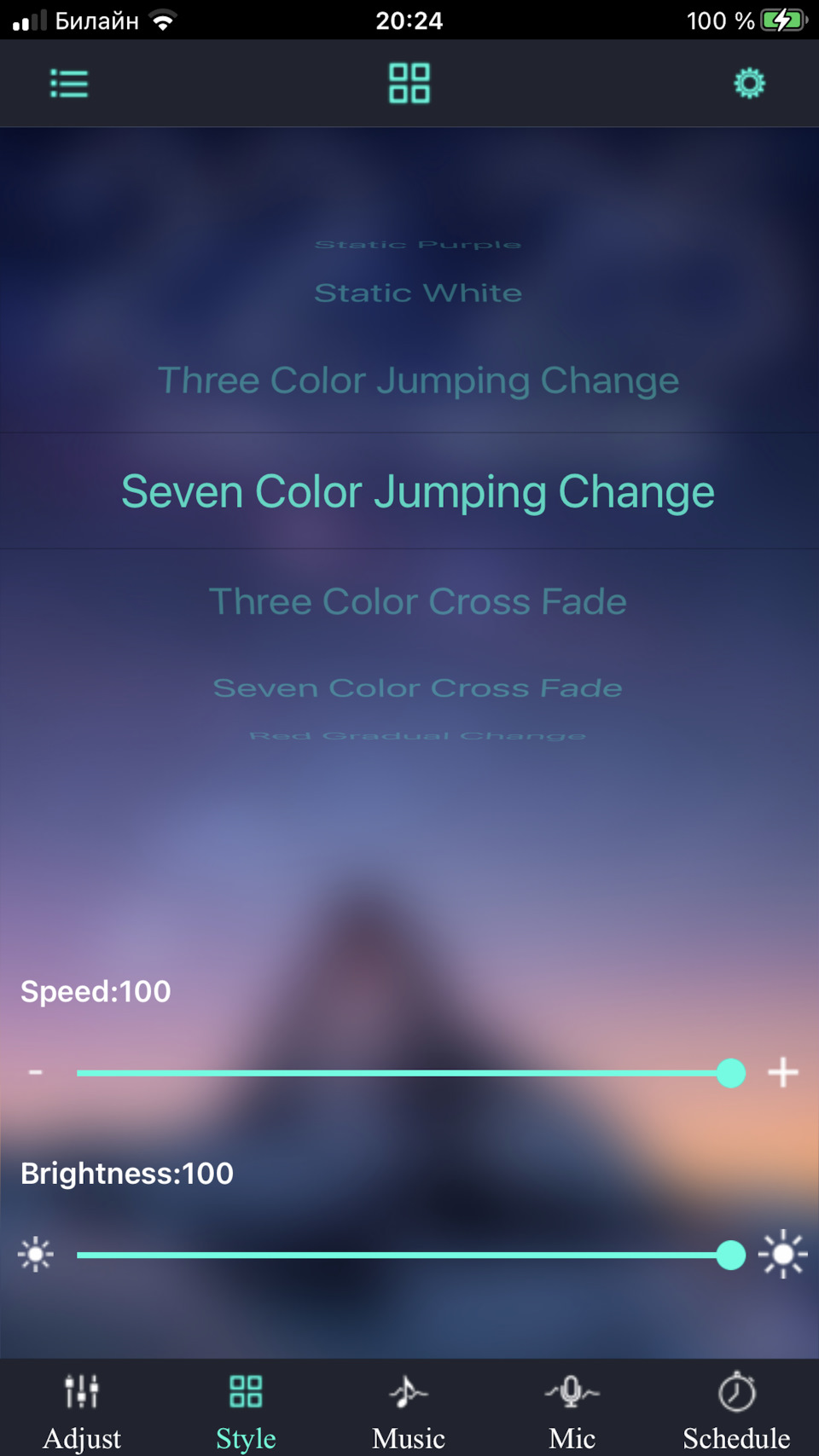

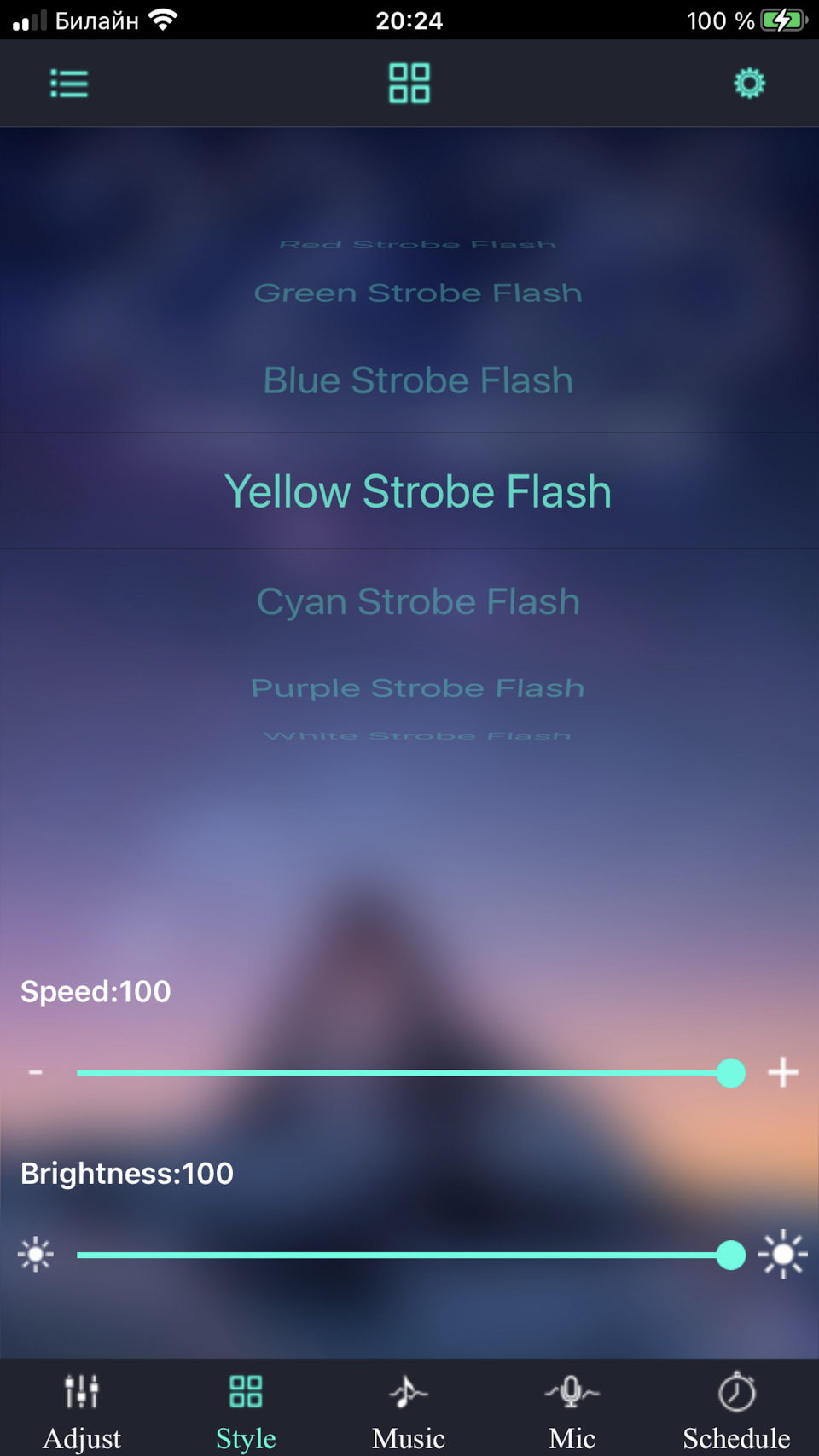

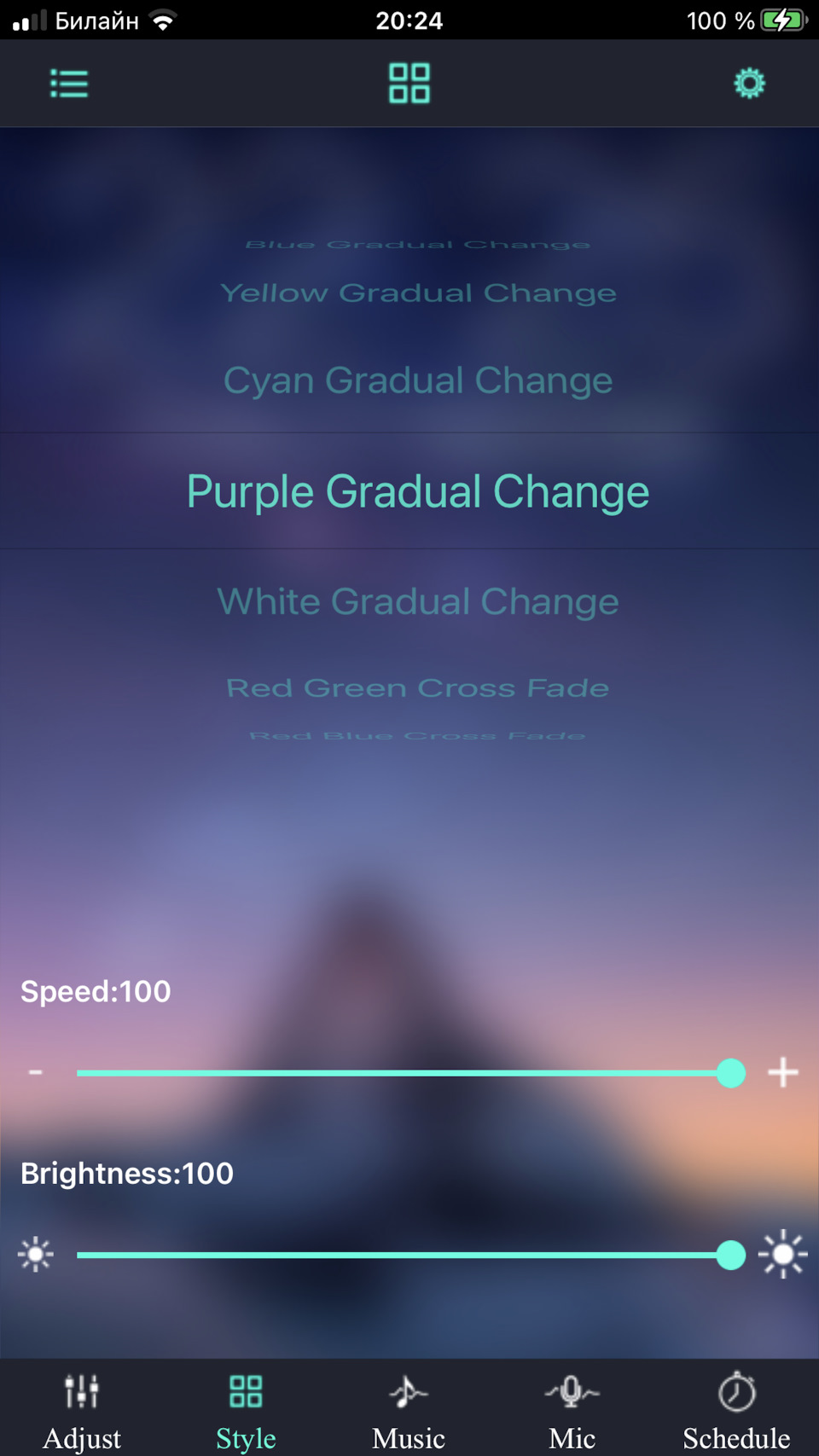

Раздел «Style», изменения стиля, либо же режима. Можно выбрать как просто статический цвет, так и различные вариации его смены — плавный переход между цветами, резкий, рандомная смена, мерцание и т.п.

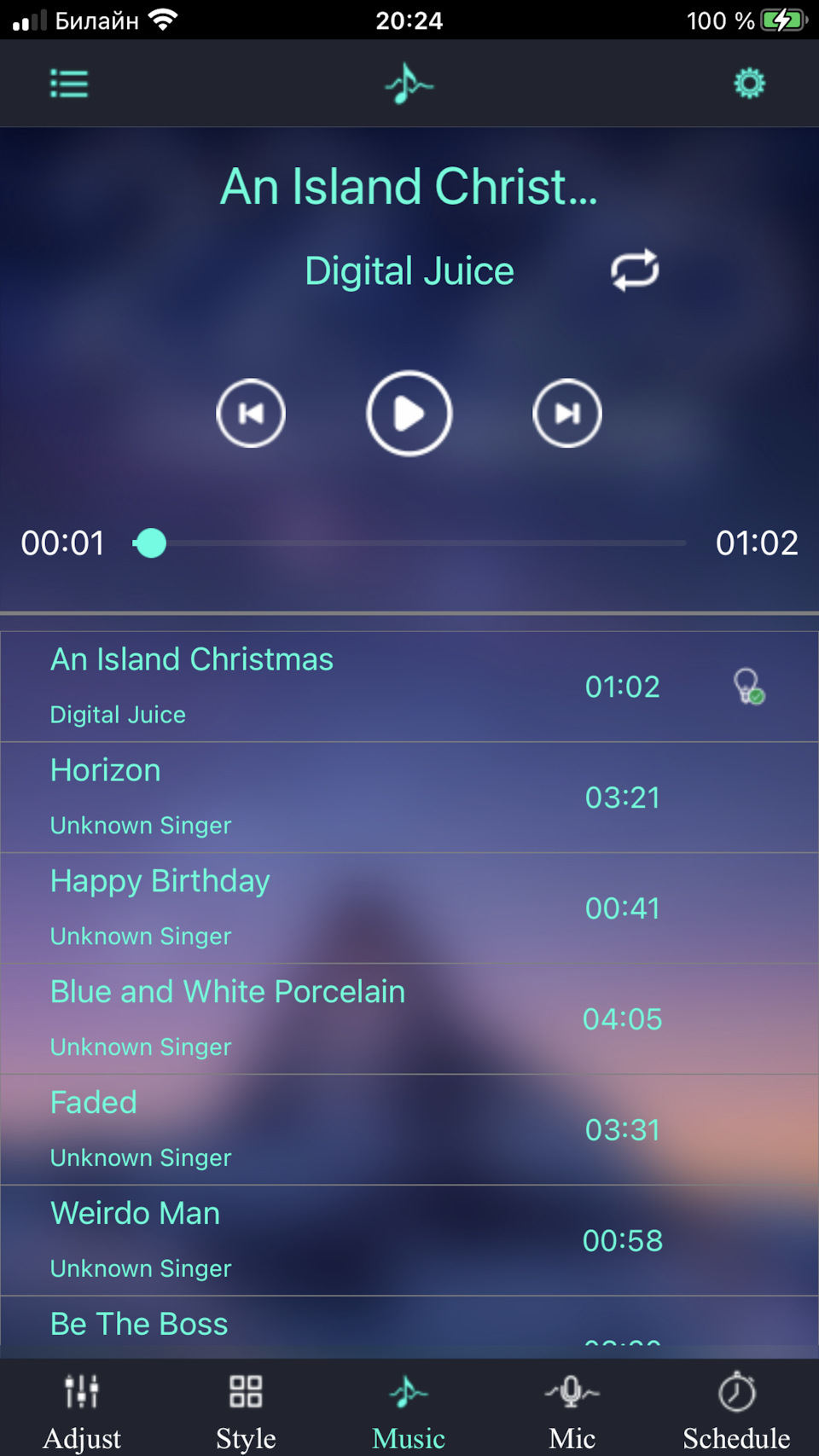

Следующим разделом я почти что вообще не пользуюсь — «Music». Попробовал, не понравилось. Под базовую музыку, которая встроена в приложение, осуществляется смена цвета с помощью различных режимов.

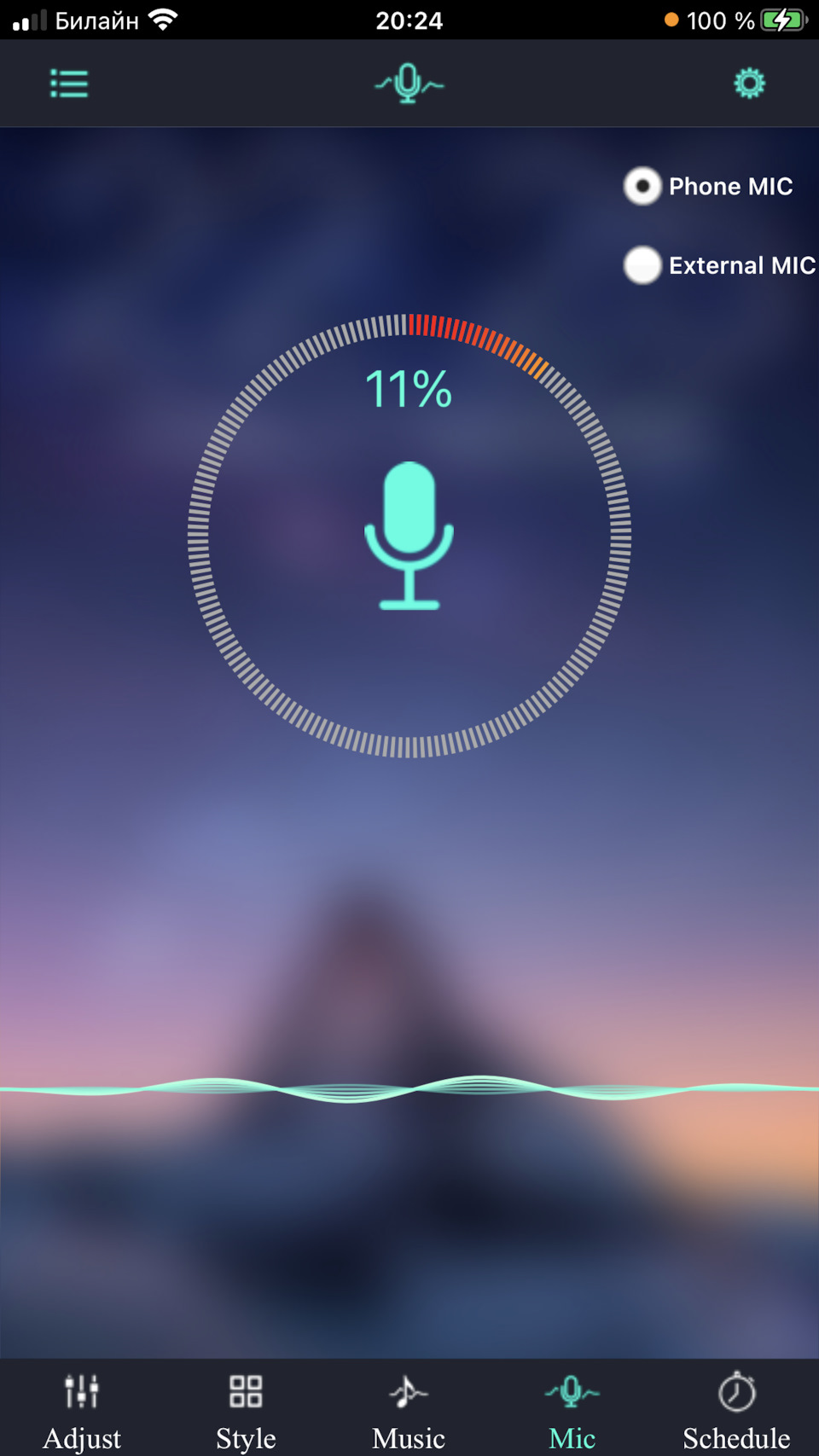

Следующей интересной функцией «Mic» я не пользовался. Не пробовал. Предполагаю, что помощью речи будет также, как и в предыдущем разделе, происходить смена цветов с помощью разных режимов.

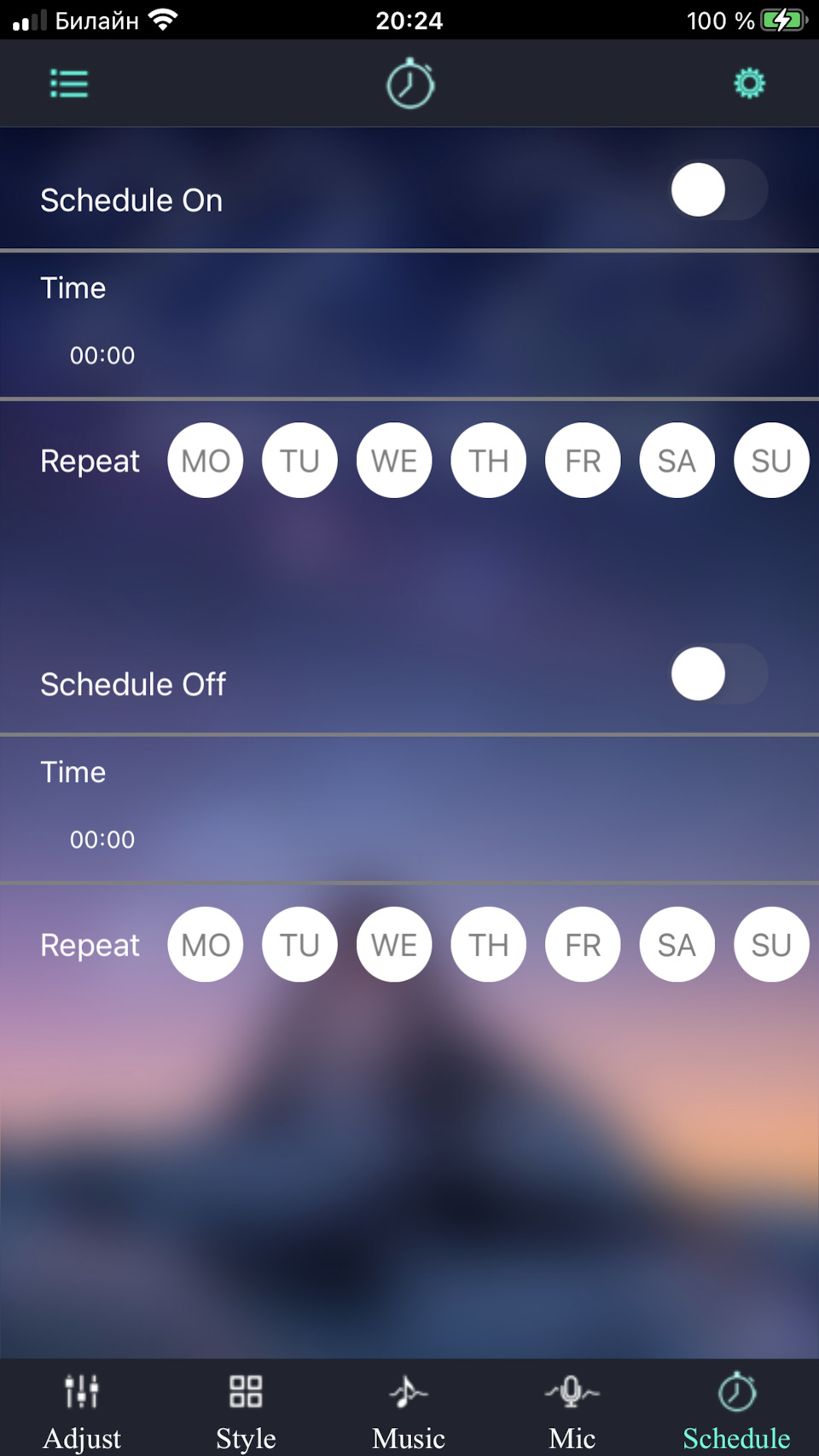

Последним разделом «Schedule», точнее, его функцией — не пользовался, не пробовал. Предполагаю, что можно на определенный день недели назначить какую-то комбинацию цветом, либо функцию подсветки, чтобы в конкретный день и час работало именно так.
Вывод по приложению: первых два раздела (выбор цвета и режимов) хватает для повседневного использования с запасом. Интерфейс приложения простой, понятный, удобный и практичный. Последующие разделы похоже были сделаны всего лишь для того, чтобы просто разнообразить и отличить данное приложение от возможных аналогов. Удобно, просто и классно!)
Контурная подсветка салона Ч2
В продолжение поста про установки Китайских комплектов контурной подсветки салона www.drive2.ru/l/589681556067460649/ хочу поделиться с Вами опытом доустановки планки в «торпедо» и всеми нюансами и подводными камнями, которые мы встретили на своем пути.
Позади уже 4 месяца и порядка 15 довольных клиентов.
1. Планка в торпедо.
Устанавливается просто, по свечению практически все цвета идентичны, за исключением белого и зеленого или бирюзового.
Основной нюанс: проводка для установки к Китайскому комплекту и проводка для установки к оригинальному эмбиент отличается!
Большинство продавцов с али, в том числе и мой поставщик поставляют данные комплекты для A4L — версия лонг, которая идет на Китайский рынок. Это основная головная боль, подсветки задних дверей на 5 см длиннее и приходится постоянно дозаказывать эти части отдельно. Необходимая длинна задних вставок — 28 см!
Чтобы делать установку «под ключ» мы обзавелись Одисом и платной программкой, теперь всё залетает за 4-6 часов в зависимости от наличия QQ1 или его отсутствия в авто, не нужно дополнительно ездить к кодировщику.
Лично моё мнение — это отличное дополнение к внутреннему уюту и альтернатива оригинальному комплекту, который стоит просто каких-то нереальных денег и его еще сложно найти, за всё это время наткнулся на почти полный комплект оригинального Ambient за 65к, без проводки.
Что касается самой установки, Миша (Установщик) уже тоже набил «шишек», где-то были засветы над вставкой в двери, где-то что-то скрипело после сборки, каждый косяк он ездил и переделывал.
Еще был случай, когда парень купил мой комплект и обратился в сервис для установки (название говорить не буду) стоимость установки ему озвучили в 3,5 раза дороже, а после установки Миша ездил в другой город и переделывал всё: photos.app.goo.gl/4FWHdPMnrangdweh9
5. На затравочку, колонки Бэнг, выезжающие, конечно Китай!))
Вы спросите, зачем этот рассказ? Судя по спросу и сарафанному радио очень многие хотят себе поставить такой комплект, большинство думают заказывать с али, поэтому я показываю Вам наши ошибки, мы на них потратили и время и деньги.
Ну и к вопросу о деньгах: на текущий момент стоимость нашего комплекта составляет 20000 рублей, это
дешевле али, т.к. мы заказываем уже оптом.
Установка 10000 руб + 2000 руб заливка параметрии.
Планка в торпедо 13000 руб, её установка 4000 руб.
При установке комплекта с торпедо цена «под ключ»: 48000 руб
Если есть желающие ставить самостоятельно, в т.ч. с региона — велкам!) Всё расскажем и подскажем.
Инсталляция атмосферной RGB подсветки салона (часть 1)
Добрый день всем! Решил я немного облагородить салон…а именно установить атмосферную RGB подсветку. Подсветку планирую инсталлировать в сабли дверных карт, в саблю передней панели и а задние двери. Долго мониторил данные наборы как у друзей китайцев так и у нас в России. Выбор пал на китайцев. Брал дорогой комплект. Видел дешевые варианты данных подстветок…они либо дают сильную засветку в районе где одевается светодиодный светильник, либо очень тусклая подсветка у дешевых наборов. И еще в дешевых вариантах подсветки в 90% случаев используется прозрачный световод. У меня световод матовый. Знаю что матовые световоды дают более равномерную засветку по все длине шнура. В моем наборе 6 светильников, 4 светильника для подсветки зоны ног, шнур с юбкой и световод 8 метров, пульт управления и различные мелочи в виде термоусадочных трубок и заглушек резиновых. Эти термоусадочные трубочки нужны для того, чтобы исключить сильную засветку в районе где светильник одевается на световод…в этом месте как раз и идет сильный засвет, что не очень красиво смотрится.
Начал исталляцию с сабель передней панели. Снял с машины, занес домой и принялся за работы. Работать в холод в машине сейчас не очень хочется. Светопроводящий шнур приклеил суперклеем к сабле.
Подсветка салона ч3. Контурная подсветка + карманы.
Пакет расширенной подсветки QQ1 доступен в качестве опции, и включает в себя: (поправьте если ошибаюсь)
— подсветка пространства у ног (перед/зад)
— подсветка дефлекторов (крутилок)
— подсветка ручек открывания дверей
— «вежливая» подсветка в плафоне
— подсветка порогов и торцов дверей
— функция провожания/встречи домой
— контурная подсветка дверных карт
Все перечисленное, кроме последнего пункта, доступны для владельцев дорестайла, т.к. контурная подсветка дверных карт пошла после рейсталинга. И этот недочет я решил исправить, т.к. все остальное у меня уже присутствовало с завода.
Итак, есть 3 пути решения:
1. Купить рестовые обшивки и планки:
4L0919173 левая передняя
4L0919174 правая передняя
4L0919177 левая задняя
4L0919178 правая задняя
2. Купить только перечисленные выше планки, и «подготовить» свои обшивки.
3. Сделать планки и подготовить обшивки.
Я для себя выбрал 3й вариант. т.к. купить всегда успеется)
В рекламном агентстве мне лазером напилили из акрила полоски 3*5мм (лучше делать 5*5мм) длинной 50см
Снял первую обшивку и начал изучать. Суть в том что верхняя часть обивки под планкой в рестайле немного углублена.
Для того чтобы углубить обивку у себя, пришлось дремелем прорезать пластик на котором она держится, но не весь.
Затем, устанавливаем декоративную планку на место, и чем нибудь формируем необходимый зазор, я подкладывал куски резины
и убедившись что все правильно, прихватываем паяльником в нескольких местах
если все как надо, то запаиваем в новом положении, навсегда фиксируя обивку.
В качестве источника света купил белые светодиоды 3мм, и резисторы на 1,5кОм 0.25ватт. Полученый световод хорошо проводит свет, но плохо отдает его по бокам, поэтому наждачкой «заматовал» боковые стороны, после этого светоотдача в бок увеличилась.
К плюсу светодиода припаиваем резистор, цепляем провода и одеваем в термоусадку. Сам светодиод вставляем в пропиленный на торце световода паз
и потом все это дело одеваем в термоусадку побольшедиаметром (и кто только ее придумал, как раньше без нее жили…)
вставляем готовый световод на место, для него там паз есть, он был и раньше, но теперь есть еще зазор между декоративной планкой для прохода света
и закрываем декоративной планкой, которая одновременно и держит и придает нужную форму
в итоге имеем вот такое свечение
По началу думал что не хватит света, но по факту оказалось что при 50% яркости в MMI, подсвечивает подлокотники дверей, и даже немного сиденья и спинку, в общем больше и не надо.
По подключению:
Если дверные блоки «полные», об этом будет говорить полностью закрашенный прямоугольник (обведен красным на фото), и/либо физическое наличие нужного пина, либо наличие функции автоскладывания зеркал. На примере передних блоков
в моем случае блок полный, но в 32 пиновой фишке нужного пина не было — установил
только сзади фишка уже 16 пиновая
Проверить поддержку блоками контурного освещения можно через кодировки:
Сначала в зеленке (setup+car) в меню APK ставим галку Interior Lighting (у меня уже была) и перезагружаем MMI. После этого появится новый пункт в меню.
Далее кодируем ВАСей:
Блок комфорта (46) добавляем к существующей кодировке +8192, после этого по идее через MMI начинает регулироваться яркость в ногах.
Заходим в блоки дверей и добавляем к кодировкам +32 к каждой.
Если кодировки приняты, то все ОК, но бывают случаи когда кодировка принимается, а сам блок физически не имеет нужных пинов.
При таком «заводском» подключении яркость подсветки будет регулироваться через MMI одновременно с подсветкой в ногах. Кроме того при открытии двери так же будет включаться подсветка.
Если блоки не полные, а подключить хочется) можно зацепиться к подсветке кнопок. В передних блоках это 4й пин (уже точно не помню), в задних 2й пин. Минус во всех случаях — коричневый провод.
Раз карты были сняты решил заодно заколхозить подсветку карманов. По то же схеме спаял красные светодиоды
просверлил отверстие 4мм с обратной стороны в верхней ближе к краю двери стороны, под буртиком.
вставил светодиод, чтоб он чуть вышел внутри кармана и зафиксил клеем
С лицевой стороны ничего не видно, тк диод стоит как бы внутри, в верхней точке кармана, за внутренним буртиком.
Ощущения:
покатался пару вечеров, светится бело-лунным светом очень красиво, прям красота!) Очень доволен!
А вот в карманах маловато света, возможно поставлю более мощные диоды.
То что это колхоз — не отрицаю)
UPD спустя 2 недели: заменил 3мм диоды в карманах на 5мм. и все встало на свои места, света достаточно чтобы увидеть что там лежит, и не много чтобы мешать или отвлекать.
PS резисторы и диоды почти не нагреваются, руками тепло еле уловимо.
