Подсветка потолка в машине
Звездное небо или как установить светодиоды в обивку потолка автомобиля
Процесс установки показан на примере универсала Lada Vesta (владелец emmiljen ). На других автомобилях доработка выполняется аналогичным образом. Примеры работ найдете в комментариях к статье.
Нити и светодиоды заказывались в Китае, на них ушло около 3000 рублей.
2. Нити 0,75мм и 1,0мм приклеивались клеевым термопистолетом, 0,5мм — супер-клеем. Делалось по 20точек за круг, обводя маркером после фиксации.
3. Затем откусыванием маникюрными щипчиками нити.
4. Мерцанием управляет RGB контроллер.
Процесс тюнинга также показан на видео:
Звёздное небо с кометами и светомузыкой
Ну и основное, в потолок устананавливал готовые комплекты основного проектора и проектора комет, они вместе с пучками оптоволокна,
так что для установки всего этого нужны только: тонкое шило, фломастеры разных цветов, монтажный клей, кусачки, провода и серый армированный скотч
там все просто и времени очень много не занимает 🙂
далее пара фото с коментариями
в моем потолке будет 2 кометы, у каждой кометы будет 6 своих отдельных каналов белого цвета, у каждого канала будет пучек из 50 нитей оптоволокна диаметром 0,25 мм, поэтому выбираем будующее расположение проектора комет, размеры и расположение полос комет, рисуем фломастером полосу с нужным изгибом и делим ее на 6 частей, так чтобы в одном делении помещалось около 50 тонких отверстий пробитых шилом в потолке
Кометы простыми полосами как я сделал устанавливать не обязательно, можно в виде длинной капли, синусойды у кого на что фантазии хватит, у меня самый простой вариант, брат вообще сделал себе на потолке из похожего проектора комет кольцо 12 знаков зодиака, там как раз 12 независимо управляемых каналов белого цвета, но не будем уходить от темы, об этом напишу в следующих отчетах…
Далее все просто и легко, пробиваем в потолке шилом сквозные отверстия полос, только разумно, через пусть небольшое но расстояние между отверстиями, прокалываются потолки легко, по крайней мере те которые мне поподались, их в основном делают травмобезопасными: из картона, чего то на подобии плотного войлока или вообще как в accentе из гофрированной бумаги как у обычных коробок 🙂
Крепим стяжками пучки оптоволокна к проектору комет
Я прикрепил пучки, и смотал их изолентой, отделив пучки нитей каждого канала отдельно на последующих фотках должно быть видно как это сделано, можно вообще ничего не сматывать а растянуть оптоволокно как есть, но так на мой взгляд получилось компактнее, все равно же все нити направлены в одну сторону…
Далее приклеиваем к потолку проектор комет, предварительно выбрав для него место, места для крепления проекторов желательно выбрать в самом начале при съеме потолка, отогнув потолок положить их на выбранные места, установить потолок обратно и посмотреть не мешает ли что нибуть установке в выбранное место и наметить эти места. Обычно в авто для установки похожих по размеру проекторов хватает расстояния от крыши до обшивки (высота основного 24мм, а для комет 15), похожим способом рекомендую выбирать место не обязательно для аналогичной электроники потолка, но и для обычных светодиодов и других блочков, хотя бы чтоб не попасть на ребра жесткости, они обычно прилегают к обшивке.
В моей машине из-за объемной системы люка я нашел только 2 подходящих места для установки проекторов, весь остальной потолок прилегает к рамке люка
Для склеивания всего что здесь клеется взял такой клей
клей для отделочных работ «титан», этикетка отлетела еще в магазине, но его можно узнать по бутылке, выбрал его из-за подходящих температур эксплуатации, хорошо клеит пластики, а оптоволокно тоже из него, не разрушает оптоволокно, адекватное время высыхания, да и по цене он один из самых дешевых с такими свойствами. Если вдруг кто себе захочет сделать подобное, не вздумайте клеить оптоволокно суперклеем и похожими акрилатными клеями, он супербыстро разрушает оптоволокно и после высыхания оно просто отламывается в месте склейки)
пока клей прихватывается можно поставить на проектор какой нибуть вес чтоб не смещать его или просто прихватить термоклеем и заниматься дальнейшей установкой
Для этого просто берем сами и вставляем последовательно нити оптоволокна в отверстия, каждый пучек в свой отдел по порядку, ну или зовем заинтересованное в этом лицо, для которого и делается вся эта работа, показываем что и как нужно сделать
а сами чтобы не терять время занимаемся прокалыванием отверстий второй кометы и приклеиванием основного проектора
Если честно, то как то лень мне было поподать тонким оптоволокном в мелкие отверстия, всю основную работу сделала малая 7 лет, протягивала все нити в отверстия, а я дырявил потолок, просунула на всей площади моего потолка за 4 часа, с передышками конечно на подсыхание клея :), около 850-900 нитей, 100-150 нитей основного проектора не задействовал, не считал точно сколько, показались лишними из-за небольшой площади потолка с отверстием люка, просто обрезал их.
Когда кометы были готовы, натянул нити с обратной стороны и залил их клеем у основания, клей не экономил)
Прихватил пучки в изоленте клеем чтоб не смещались от вибрации в будующем
Когда клей на волокнах комет слегка подсох, наметил места для основных будующих звезд фломастерами разного цвета и проколол отверстия с учетом того, что в намеченные отверстия одного цвета будут устанавливаться волокна одного канала, у меня основной проектор 6-ти канальный (у этого 6 независимых RGB каналов) и хотелось разместить звезды всех каналов равномерно по всему потолку, никаких карт реальных звезд не перерисовывал и созвездий не делал, хотя это не сложно, все просто хаотично расставлены.
поставил вариант со светомузыкой, на видео снизу будет его работа под музыку
Далее установка пучков нитей с распределением по своим цветным отверстиям, это тоже делал помощник :), пошагово не фоткал, но здесь все просто, вставляем в крепление проектора пучек оптоволокна, протягиваем их в отверстия отмеченные своим цветом, вставляем следующий. Протягиваем, и так 6 раз, оптоволокно использовалось диаметром 0.5 мм и 0.25 мм для создания мелких звезд и покрупнее, такое оптоволокно тонкое, его будет не видно на потолке в конечном результате.
После установки нитей:
Нити выходящие с проекторов или же диодов не должны быть натянуты, после установки поправляем все нити: некоторые подтягиваем, некоторые отпускаем и потом каждую прихватываем каплей клея, только аккуратно, не смещая близ лежащие
После проклейки нужно оставить клей подсохнуть часа 3-4, а лучше на всю ночь
У меня часа за 4 клей схватился
Далее обильно заклеиваем весь потолок серебристым армированным скотчем, аккуратно придавливая оптоволокно к потолку, это нужно чтобы обездвижить оптоволокно, чтобы оно не терлось по крыше от вибраций, не шелестело под крышей и не оторвалось в конечном итоге 🙂 так что на этом моменте такой скотч лучше не экономить, хоть он и не дешевый, у меня ушел 1 большой рулон,
прокладываем все необходимые провода для подключения, выводим органы управления небом (в моем случае это ИК приемник, микрофон и USB кабель) на нужные места и крепим их к потолку, я прикрепил остатками алькантары, клеется очень хорошо она и мягкая, а скотча уже не было…
у меня управление блоком комет подключено последовательно, с него также вывел провода для следующего управляемого проектора, который в будующем будет в этой машине управлять оптоволокном бокового свечения для подсветки всех щелей в торпеде и дверных картах как у мерсов s-класса сделано :))))
Освещение из светодиодов в потолке. «Звёзное небо» или «Звездолёт»
После шумо-вибро изоляции потолка как я описывал в предыдущей записи, я не мог не реализовать очередную свою идею — светодиодное освещение в потолке.

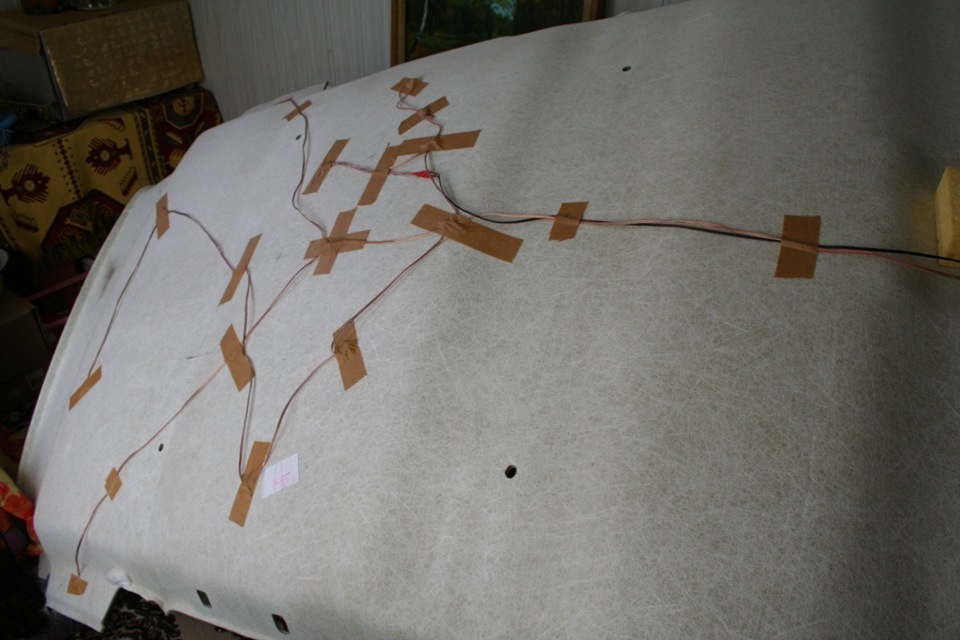

Использовано 10 белых светодиодов 5мм 3,5v, и 3 синих светодиода. У каждого свой гасящий резистор 1кОм. Дрель, клей, молярный скотч, изолента, Паяльник, провода, канифоль, олово.
Белые в виде ромба над задним диваном. Переднюю часть освещать нет смысла из-за ярчайшего переднего плафона и вождению чтоб не мешали. Плюс 2 светодиода над задней полкой (когда её нет дополнительно освещают багажник сверху).
Синими светодиодами внёс сочный красивый эффект.
Когда горят все, то реальное впечатление присутствия космического звездолёта над твоим якобы кабриолетом. Задумка пришла после желания реализовать звёздное небо, но эта тема уж больно избитая. А вот загадочного звездолёта ни у кого нет)))
Итак, как это всё зажигается?
Белые светодиоды зажигаются при открытии любой двери или снятия с «охраны». Тухнут плавно после закрытия дверей или после включения зажигания или при постановки на «охрану»(штатную или СтарЛайн).

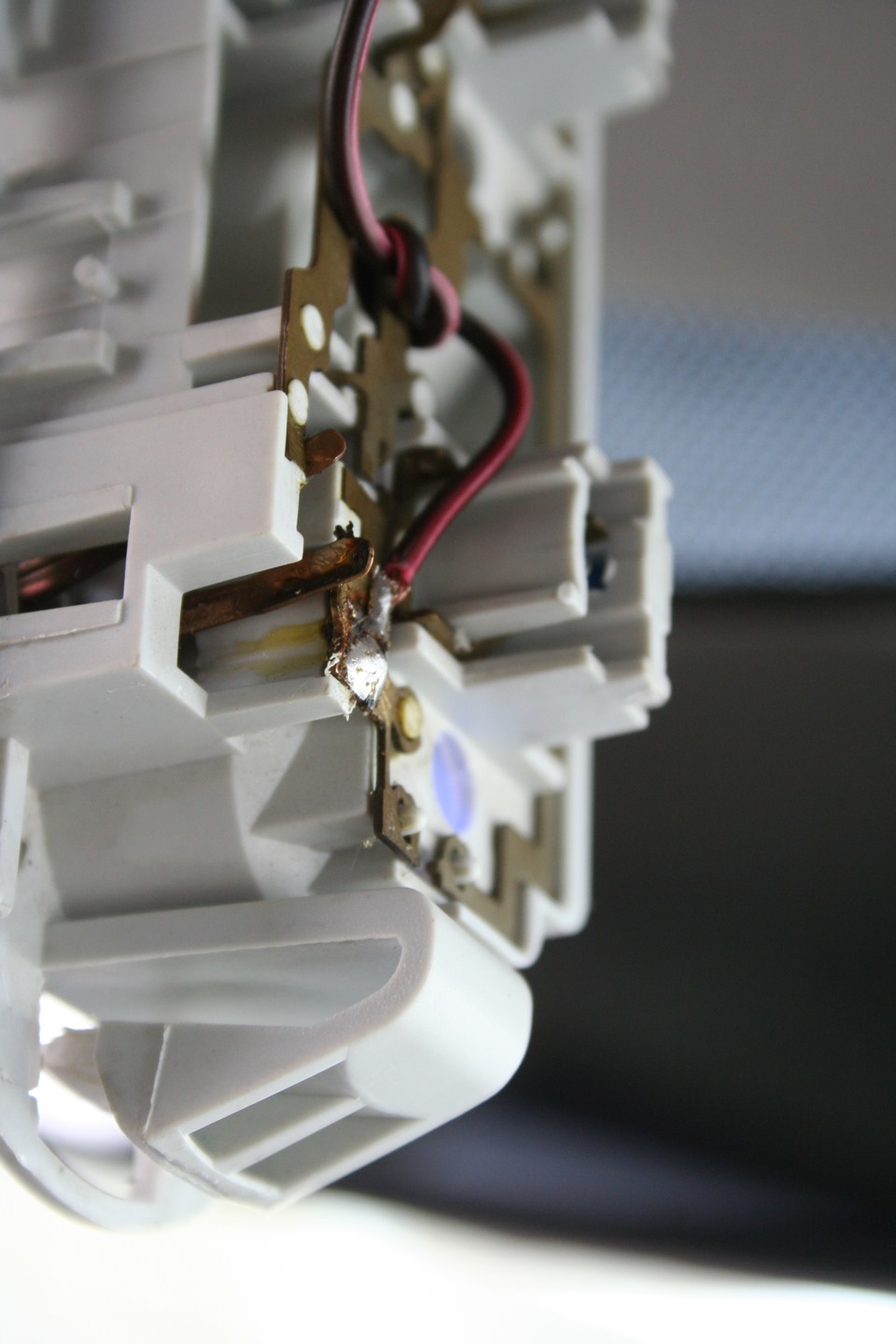

Синие светодиоды включаются правой кнопкой потолочного плафона. Для этого «-» берётся отсюда:

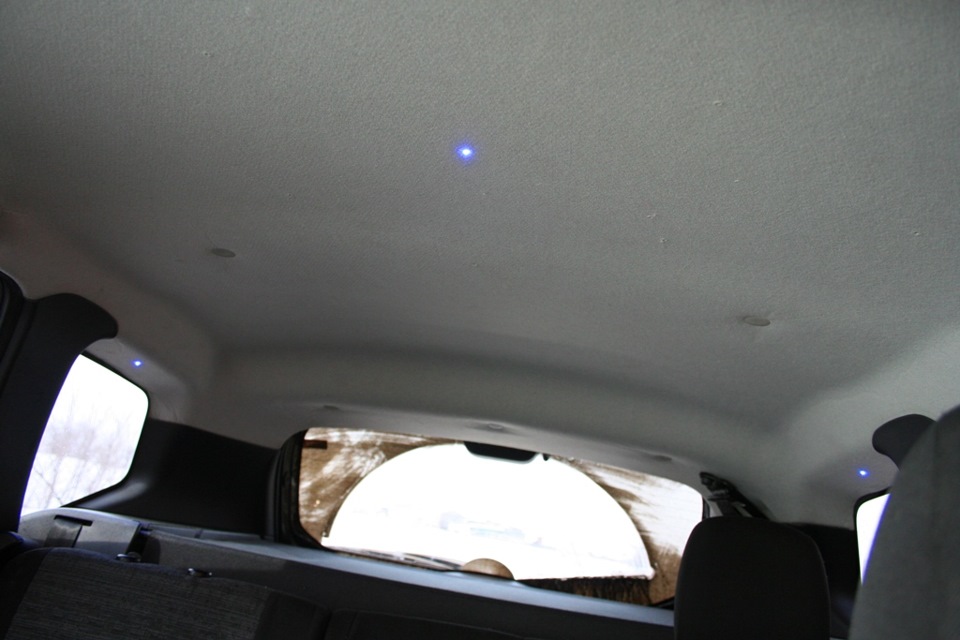

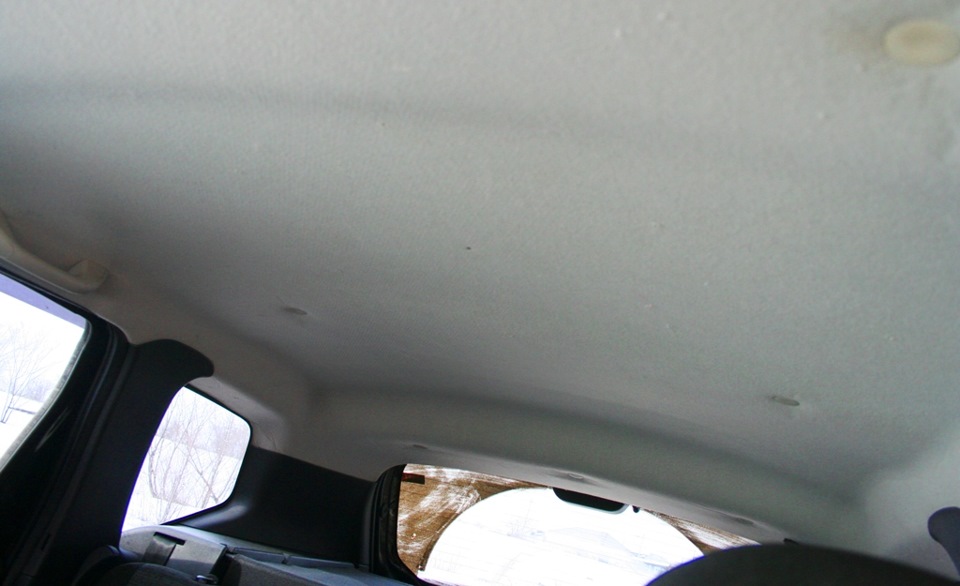

Поскольку все светодиоды когда выключены белые, то в потолке их не видно. Даже на ощупь их не почувствуешь:

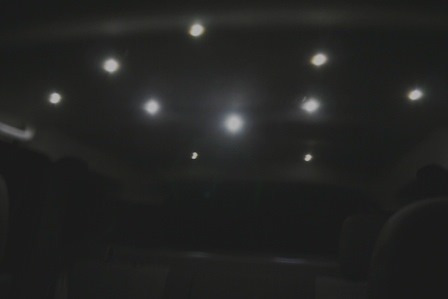

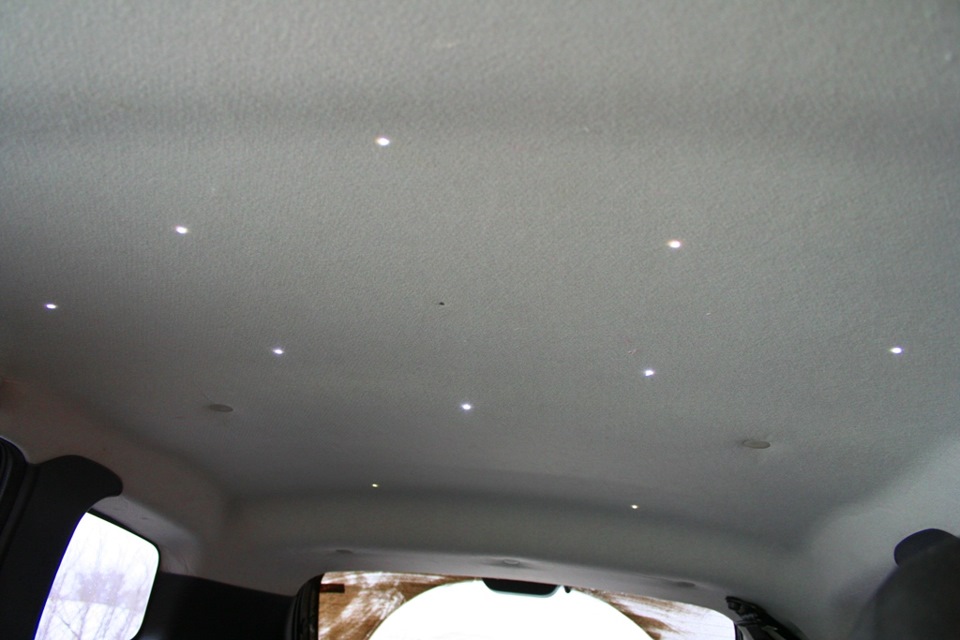

Вот так горят днём белые светодиоды:

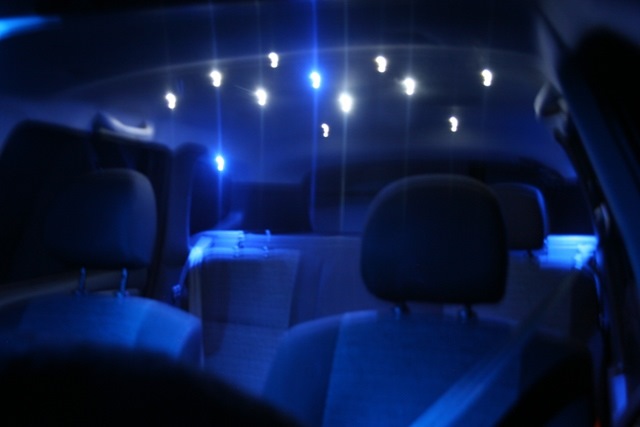

А вот так днём горят синие:

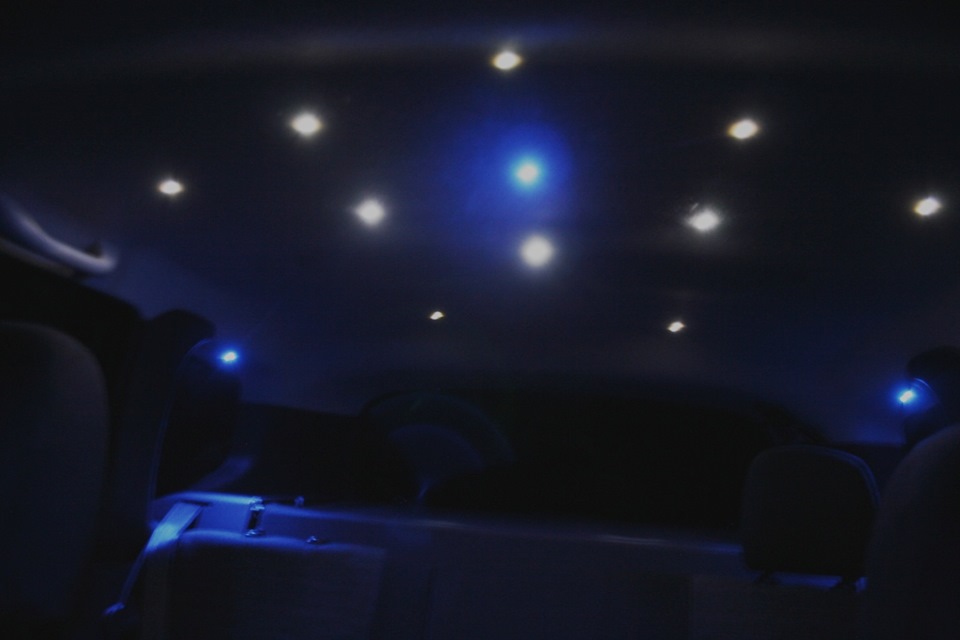

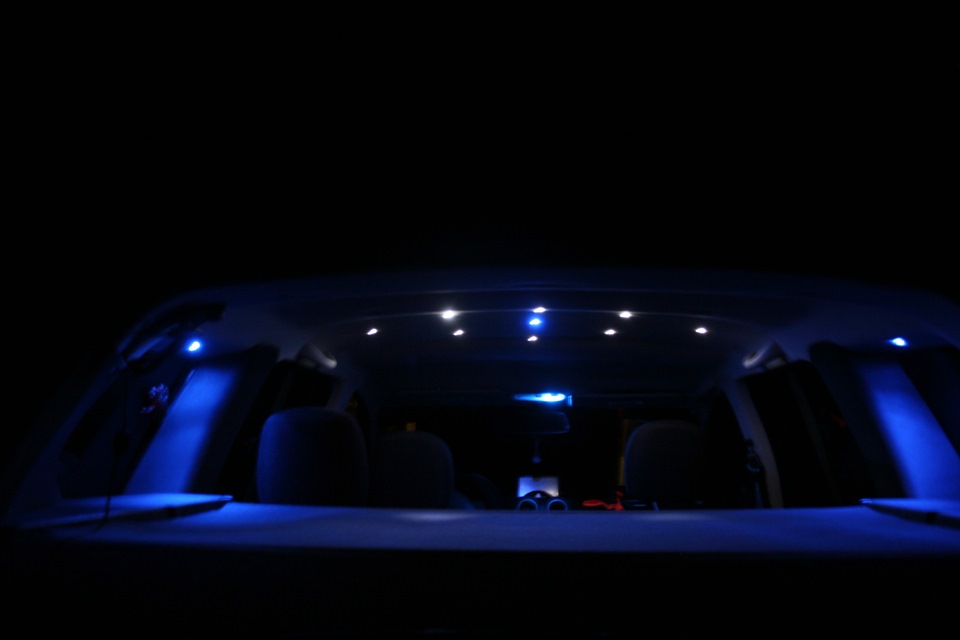

ТЕПЕРЬ, САМОЕ ИНТЕРЕСНОЕ, КАК ВСЁ ГОРИТ НОЧЬЮ?

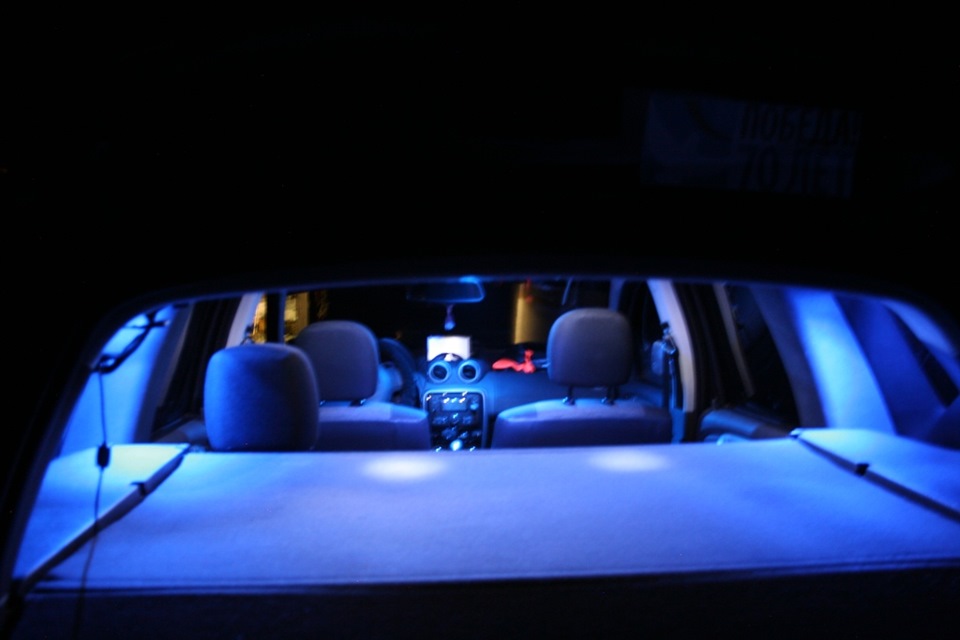

Освещается задний диван и задняя полка отлично, под оптимальным углом, в глаза не слепил когда садишься и после того.
Впереди сидящем этот свет вообще не виден, хотя на фото улито всё синим светом, в реале не так.
Поскольку правую кнопку переднего плафона забрал под включение синего света, то и вместо правой бестолковой лампочки этого плафона поставил «люстрочку» из 4 синих светодиодов:
Световой тюнинг салона: функциональность и красота
Еще совсем недавно освещение салона автомобиля сводилось к единственному потолочному плафону. Но уровень комфорта постепенно повышался. И вот уже автопроизводители дополняют комплектации штурманскими направленными светильниками, лампочками в бардачке, подсветкой косметического зеркальца, освещением порогов, внутренних ручек двери и даже пространства для ног.
Но любителям тюнинга этого показалось мало. Они начали подсвечивать ниши, кресла, элементы управления и интерьера. Салоны автомобилей начали мерцать, пульсировать и менять цвета по желанию владельца.
Сегодня мы поговорим о том, как доработать освещение интерьера самостоятельно.
ПДД очень жестко регламентируют цвет, яркость, тип и расположение внешних световых приборов. А вот за световой тюнинг интерьера вас не оштрафуют. Но стоит учитывать, что ночью включенный свет в салоне снижает остроту зрения. Даже обычная лампа над водителем ухудшает чувствительность сетчатки, глаза хуже различают темные предметы.
Мы рекомендуем отключать освещение салона во время движения.
Пионеры отечественного светового тюнинга попросту заменяли обычные лампы в потолочных светильниках своих «девяток» на голубые или зеленые. Выглядело это эффектно, но приходилось жертвовать функциональностью. Разглядеть что-то при тусклом синем свете становилось невозможно.
Сегодня лучшим функциональным тюнингом потолочного светильника стоит признать установку в него светодиодных ламп белого света. Они горят ярко и потребляют гораздо меньше электроэнергии, чем обычные. Это оценят рассеянные водители, забывающие свет в салоне на ночь. С LED-лампами аккумулятор, конечно, разрядится не так быстро.
А еще можно доработать щиток приборов. Например, изменить цвет подсветки или сделать ее ярче. Для этого придется повозиться с демонтажом панели и заменой ламп на диоды. Зато можно подобрать лампы так, чтобы щиток стал многоцветным, главное купить диоды с нужным цоколем и не перестараться с яркостью.
Пространство для ног
Первыми подсвечивать ноги пассажиров придумали конструкторы дорогих автомобилей представительского класса. Выглядит красиво, создает атмосферу уюта в салоне и облегчает ориентирование в темноте. Постепенно эта опция появилась и у машин подешевле.
Можно смонтировать подсветку для ног самостоятельно. Вам помогут специальные светодиодные ленты, которые крепятся на двусторонний скотч в незаметном месте и подключаются к прикуривателю. Главное, как следует спрятать провода, чтобы не испортить весь вид.
Если у вас много свободного времени и огромное желание превратить салон своего автомобиля в рубку космического звездолета, попробуйте свои силы в установке контурной подсветки. Предупреждаем сразу, придется повозиться, чтобы правильно и скрытно смонтировать световод в места соединений деталей панели приборов или обшивки. Зато такой тюнинг кардинально преобразит дизайн интерьера.
А хотите создать неповторимую атмосферу в салоне и иметь возможность полностью трансформировать подсветку в зависимости от своего настроения? Для этого у OSRAM есть гибкие светодиодные ленты LEDambient TUNING LIGHTS. Самоклеящаяся основа позволит легко и быстро закрепить ленты на любой поверхности. А нужный цветовой режим (16 вариантов), яркость и пульсацию можно изменять при помощи пульта дистанционного управления.
Для самых смелых экспериментов OSRAM предлагает набор LEDambient TUNING LIGHTS CONNECT. Эти светодиодные RGB-ленты управляются по Bluetooth со смартфона. При этом можно выбрать абсолютно любой оттенок из богатой цветовой гаммы. А еще бесплатное мобильное приложение способно синхронизировать подсветку с вашей музыкой!
Звёздное небо! Просто космос 🙂
Всем привет. Рад снова и снова видеть вас в бортовом журнале моего волчары.
Сначала результат потом процесс =)
Мысль о звёздном небе не давали мне покоя с момента… Не помню, но очень давно, а когда я год назад закатал крышу в альку- моё желание усиливалось с каждым днём.
Мечтал о своем личном звёздном небе…
Приехал ко мне мой друган, потому что одному этим заниматься выше моих сил )
Отличный у него поло — заходите в гости. Почти всё что мы делаем — делаем вместе =)
Затем снимаем потолок. Делается это не так уж и сложно, снимал и ставил ранее я и один но лучше вдвоём. Снимаем все стойки, откручиваем плафоны, козырьки и ручки и вуаля. Потолок падает нам на голову. Вытаскивается потолок через переднюю пассажирскую дверь, возможно придется его немного согнуть, хотя затащили мы потолок обратно идеально вообще.
купил вот такой контроллер у shuffle
поддержка от одного до семи светодиодов
Всего я поставил 4 светодиода. Два белых и два синих. В Китае заказал два метра оптоволокна (их там в избытке). разделил оптоволокно на 4 части, потом в термотрубку, а потом в термоусадку со светодиодом. В результате наши звёздочки мерцают. Сам блок разместил в задней части потолка. Питание у блока 12 вольт, как будете запитываться — решайте сами )
Смысл в том что светодиод даёт источник свет на конец оптоволокна, а оптоволокно светится ровно через два метра на другом конце, или на изгибе.
Задача далее простая — провести оптоволокно через крышу в салон.
Для начала наметили ручкой обязательные созвездия, это созвездия «близнецы» над водительским местом и «телец» над пассажирским. На их реальность мы совсем не претендовали, оценивайте сами ) главное я знаю что они есть, и примерно вижу в них картинку )
(потолок кажется сильно грязным, но это я немного поколдовал с фильтрами, на самом деле все нормально. но приходилось класть потолок на землю когда устанавливал и снимал его самостоятельно прошлой весной)
Близнецы по моей дате рождения.
Телец по дате рождения жены.
Протыкал я потолок со стороны салона тонким шилом, а друг с другой стороны вставлял оптоволокно.
В созвездия пошло оптоволокно из белого цвета из одного светодиода, оставшееся оптоволокно раскидал в случайном порядке назад.
С двух синих светодиодов звёзды раскиданы по всему салону.
С последнего белого — преимущественно в задней части и чуть чуть впереди.
После того как все закончили на месте каждый звёзды со стороны крыши авто капнули каплю клея момент, чтобы зафиксировать опотоволокно. Схватилось отлично. Каждую звезду я подписывал цифрой, дабы не запутаться в обработанных звёздах.
Всего у нас получилось 109 звёзд
Ну и все — вроде ничего не забыл — несем потолок обратно в машину)
