Подсветка в зеркала авто своими руками

Подсветка в боковых зеркалах заднего вида

Приветствую всех автолюбителей!
Недавно наткнулся на постик о подсветке в боковых зеркалах и меня это зацепило)) Тем более вроде все просто и понятно, хотя в процессе наткнулся на массу трудностей, но как говорится глаза боятся, а руки беспредельничают)) Запитался от салонного плафона, тут все изведанно…заветный плюсик слева, в ногах переднего пассажира, последняя плашка серый провод. Запаралелил вместе с подсветкой в ноги Подключил через предохранитель, на всяк случай.

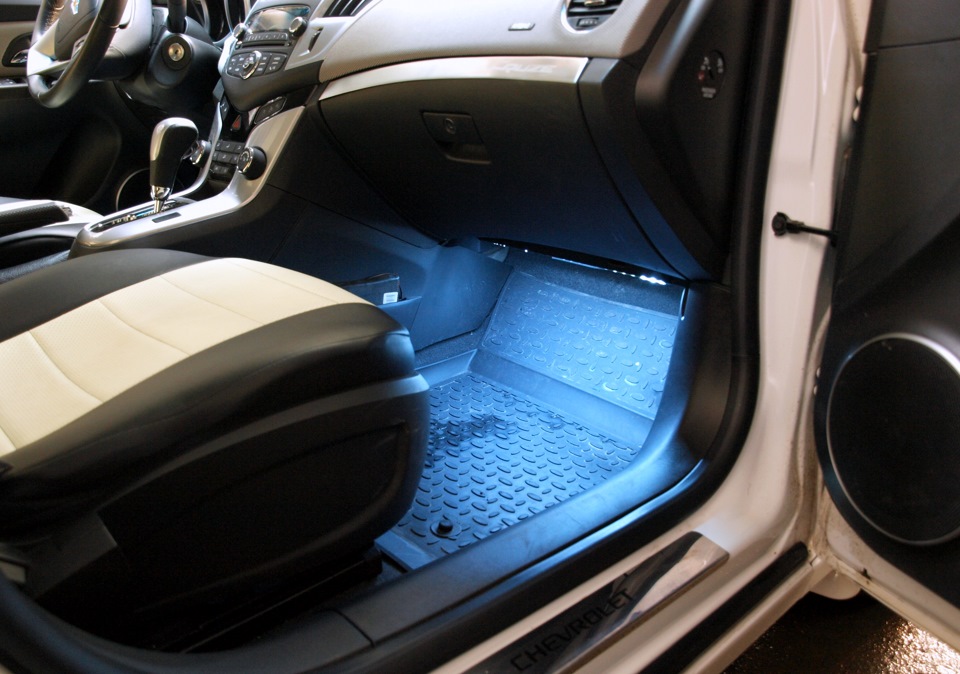

Ленту на подсветку в ноги покупал самого холодного оттенка, на фото смотрится как синяя…саму ленту клеил на жесткую пластиковую планку которую потом двухсторонним скотчем к обшивке.

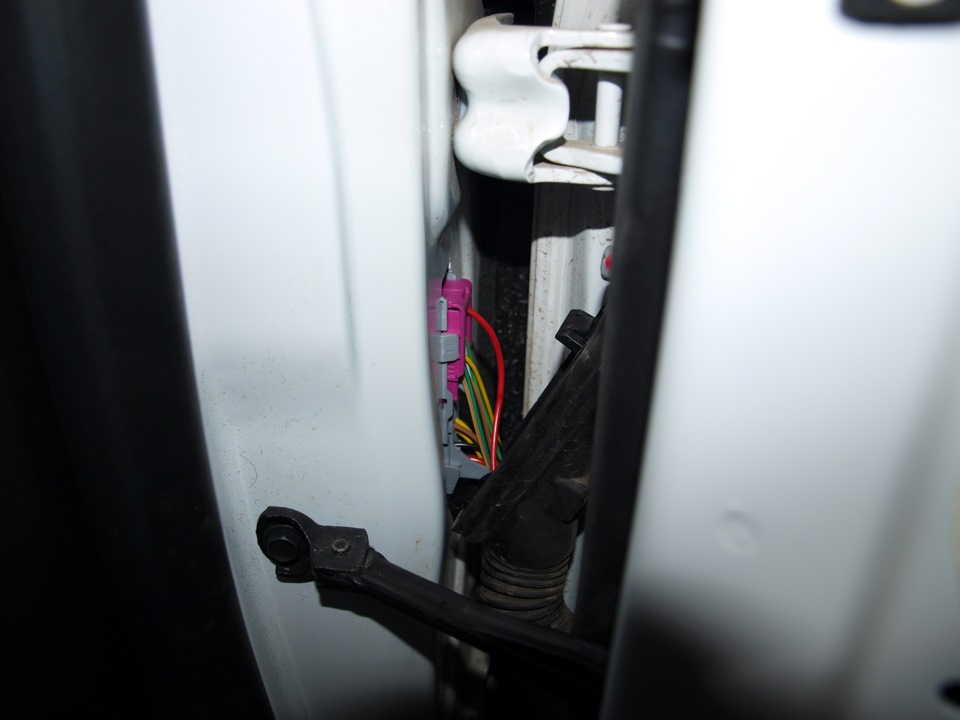

Теперь о проводе к зеркалам, которую по ходу сначала нужно провести через соединительную плашку между салоном и дверью

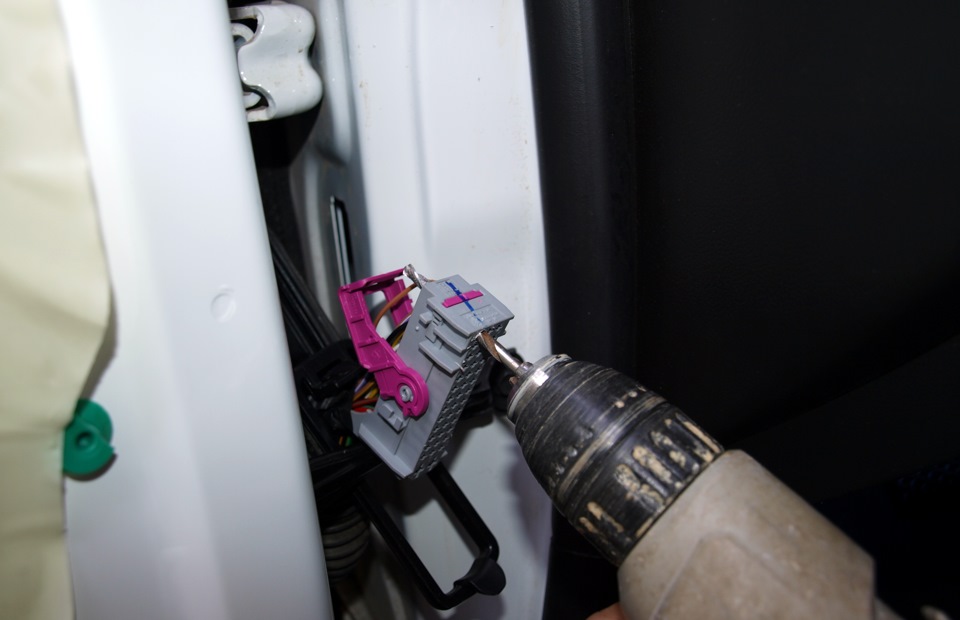

Я тупо просверлил одну из пустующих клемм и насквозь вывел провод.

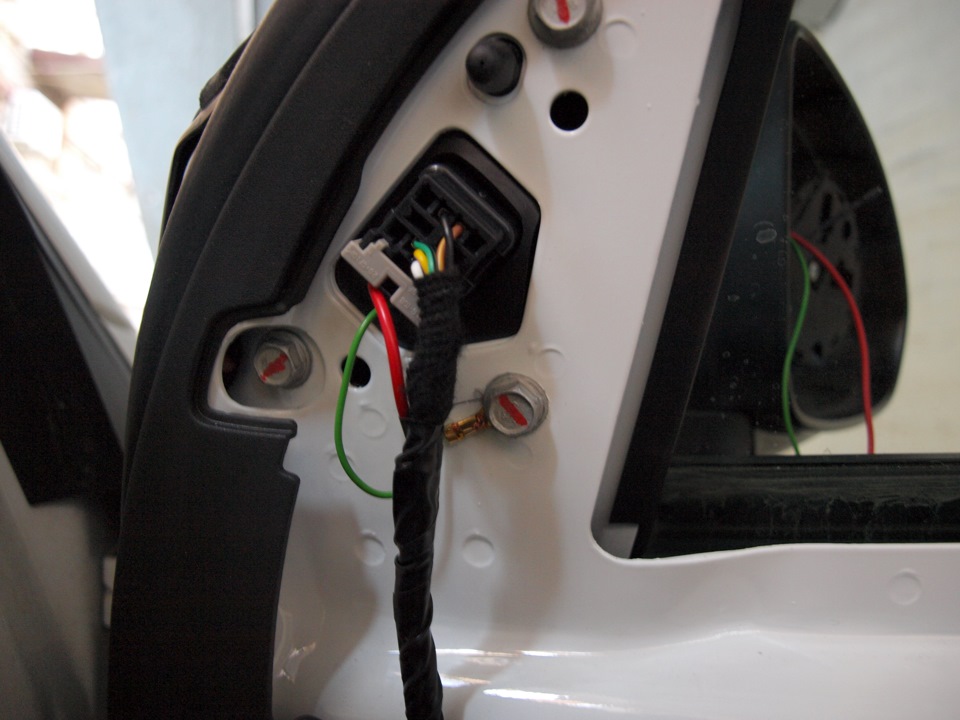

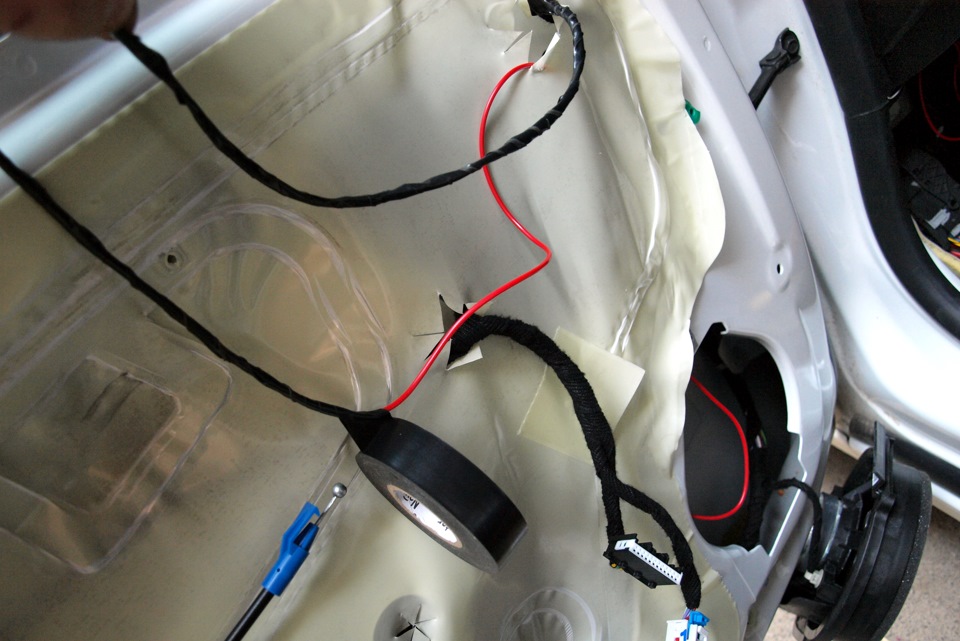

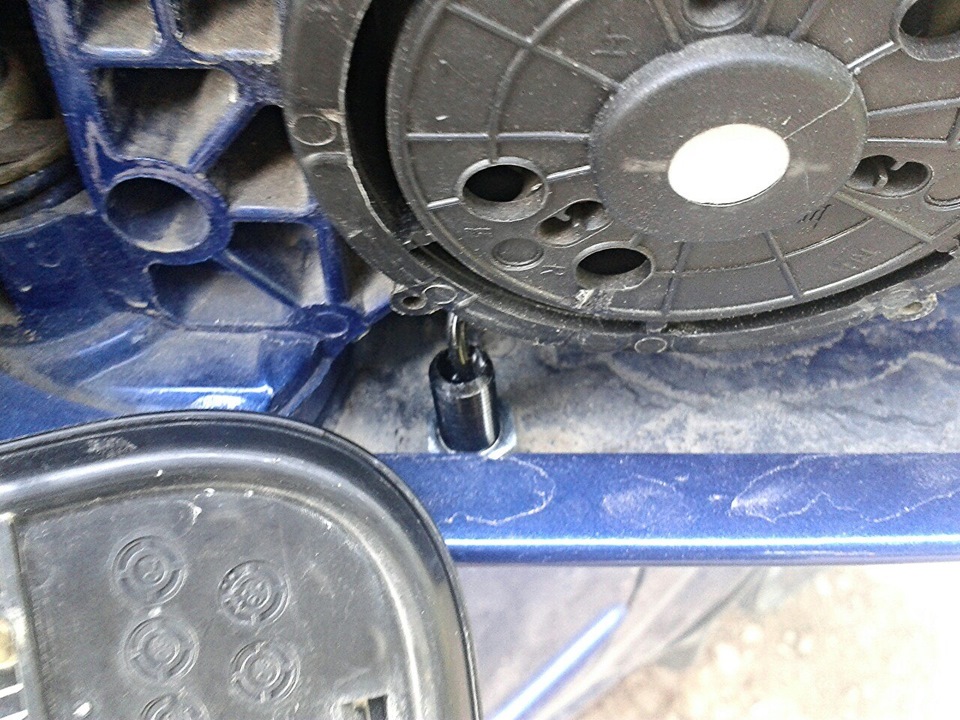

Затем сквозь защитную резинку в дверь…в двери провод дополнительно заизолировал изолентой и стяжками к заводской скрутке И вся эта радость выходит к плашке зеркала.Минус нащупал в самом ближайшем месте, болтовое крепление зеркала.( в последствии переподключил к черному проводу в плашке электрорегулировки зеркал)

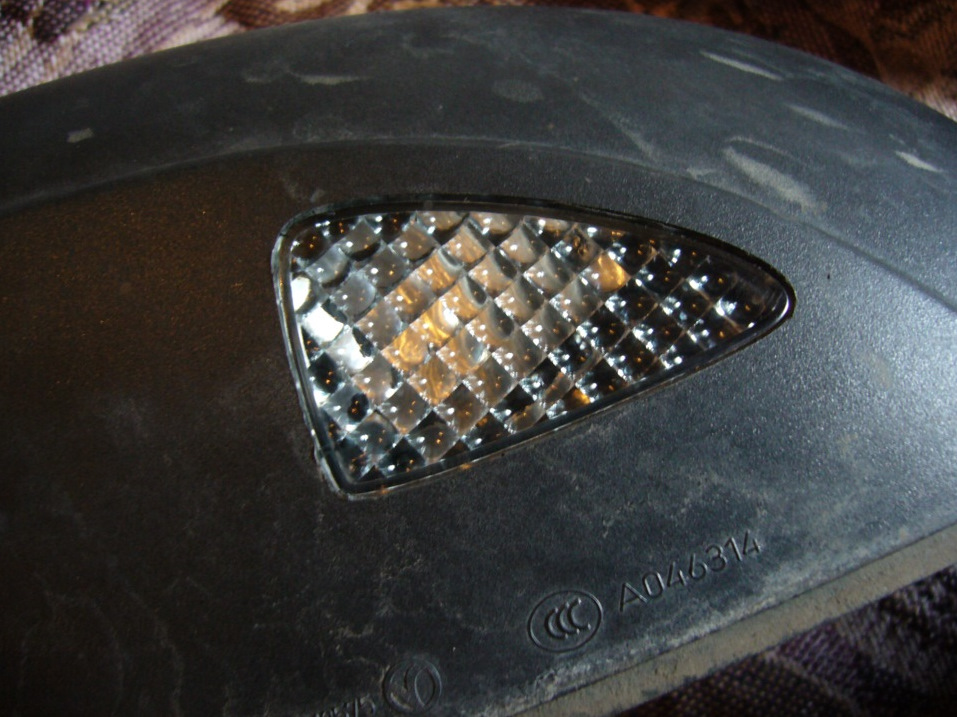

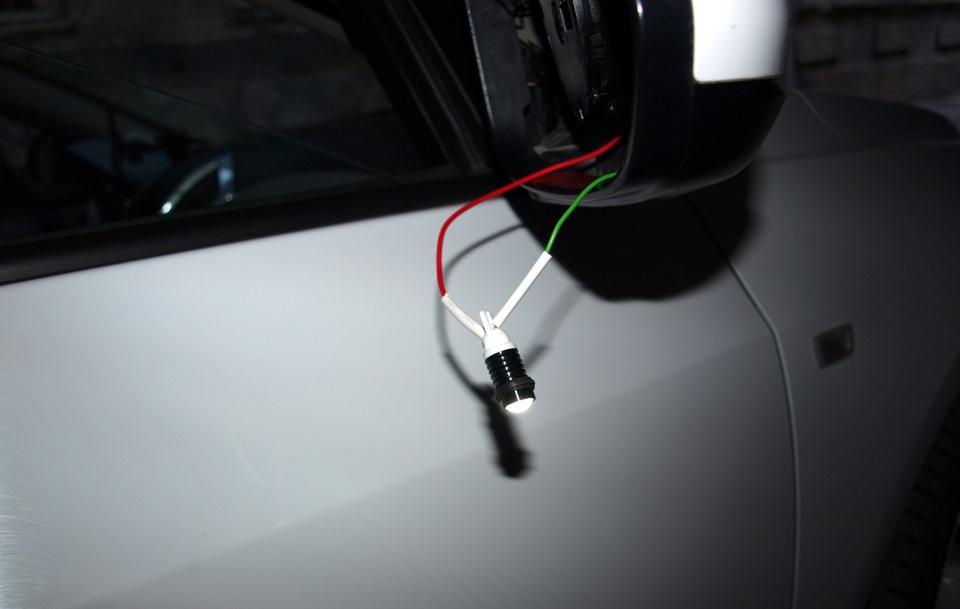

Светодиодную лампочку подобрал в черном колоре, взял поярче линзованную…хотя места там море, можно воткнуть центральный плафон)) Но решил, что большое отверстие вырезать никогда не поздно) Саму лампочку тупо припаял и надежней контакт и с патроном заморачиваться не надо…

Загорается вся эта радость при отключенни сигнализации т.е. снял с сигналки пошел плавный розжиг.Вышел с машины через несколько сек плавно затухает…Вообщем дублирует поведение центрального плафона) Никакой защиты в виде крынок и сопротивлений не ставил т. к. эксплуатация в основном в щадящем режиме без работы генератора) Результатом остался доволен, будем эксплуатировать…Цена вопроса 500 руб и два подхода по три часа)

Источник

Подсветка в зеркала заднего вида — начинаем новый проект. часть первая. Нужно определиться

Всем привет.
Из названия видно на что нацелился…

87614B1500 и 87624B1500 от HYUNDAI GENESIS

876143N000 и 876243N000 от предыдущих EQUUS и GENESIS
за что спасибо Димасу dessinger на цирике…
но ценники которые он озвучил как то не радовали…
далее Саня sportmanby подкинул тему про плафон от француза…НО… тут оказывается их тоже два…левый и правый… теперь отступление — мониторьте хорошо тему прежде чем что то покупать или делать…теперь артикулы

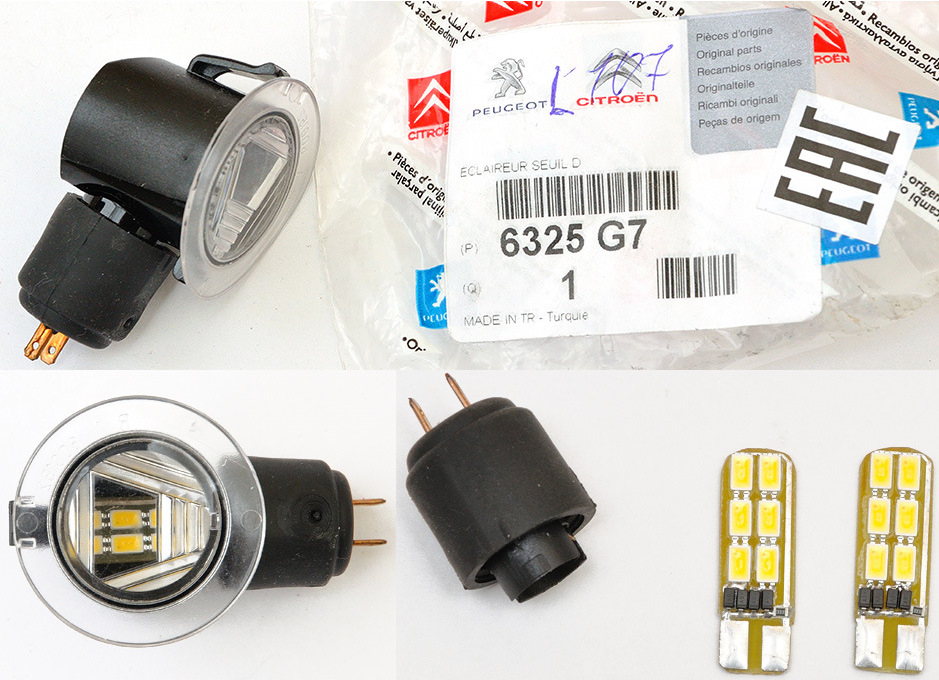

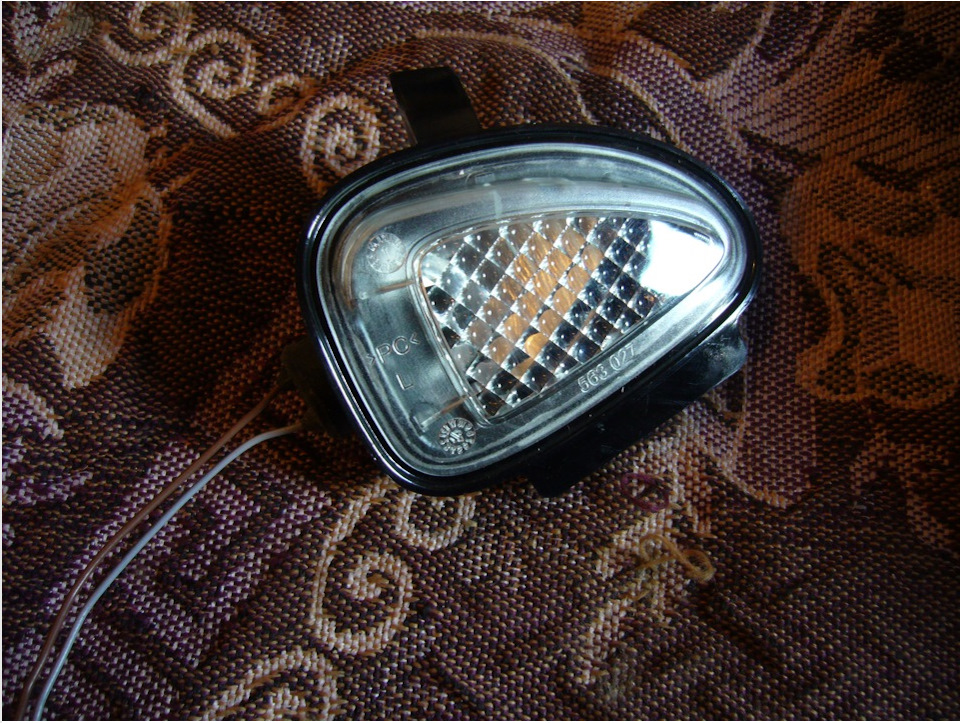

6325.G7 и 6325.G8 — левый и правый…

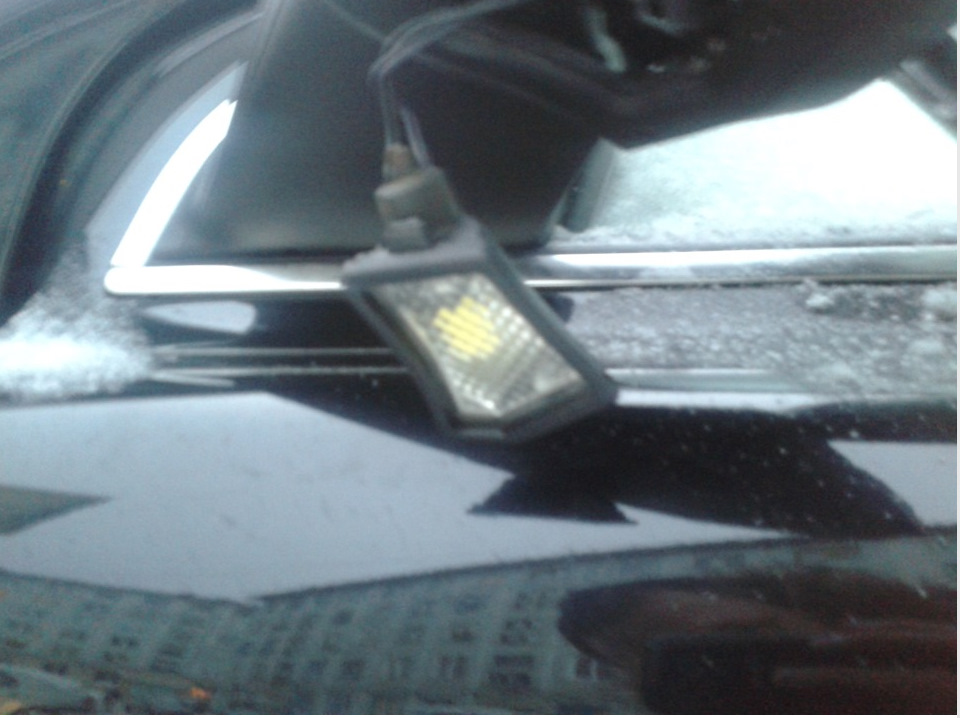

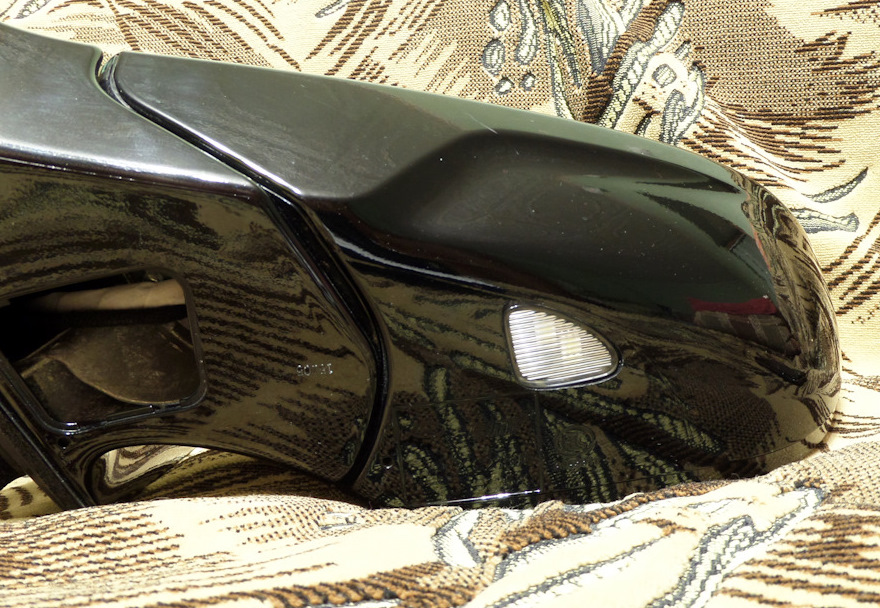

Собственно остановился на данном экземпляре, но тут выявился новый нюанс…плафон имеет не скругленный край…вот тут собственно проблема…что с ним делать пока не понятно…задал вопрос чуваку на солярисе, который купил их, но пока он молчит — надеюсь ответит…
Собственно далее продолжился мониторинг…

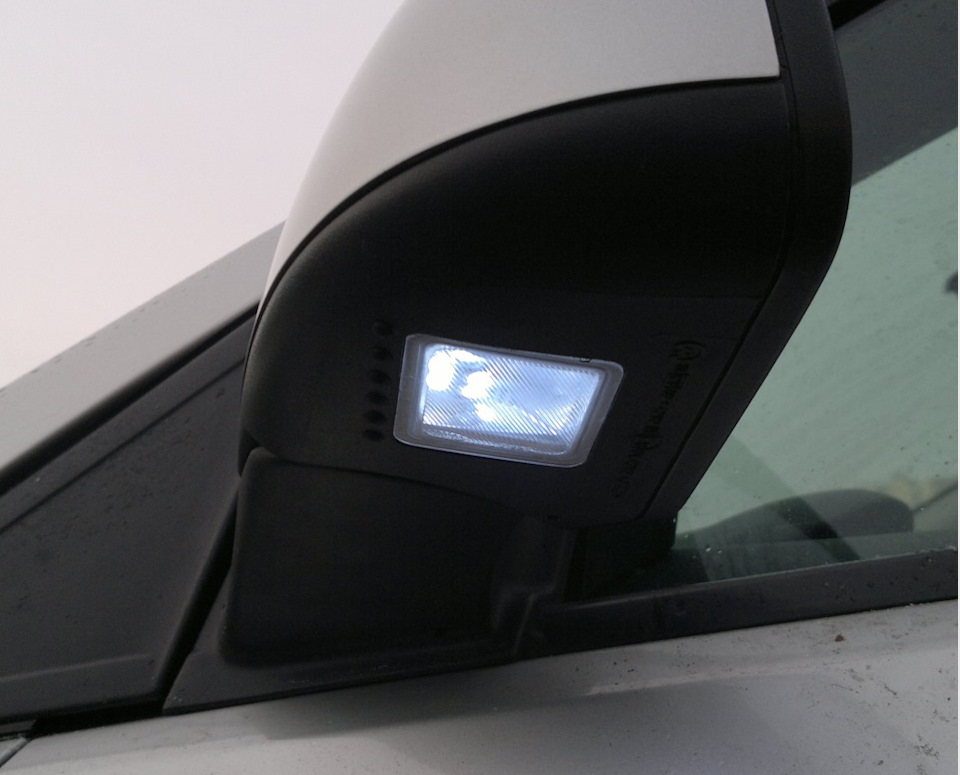

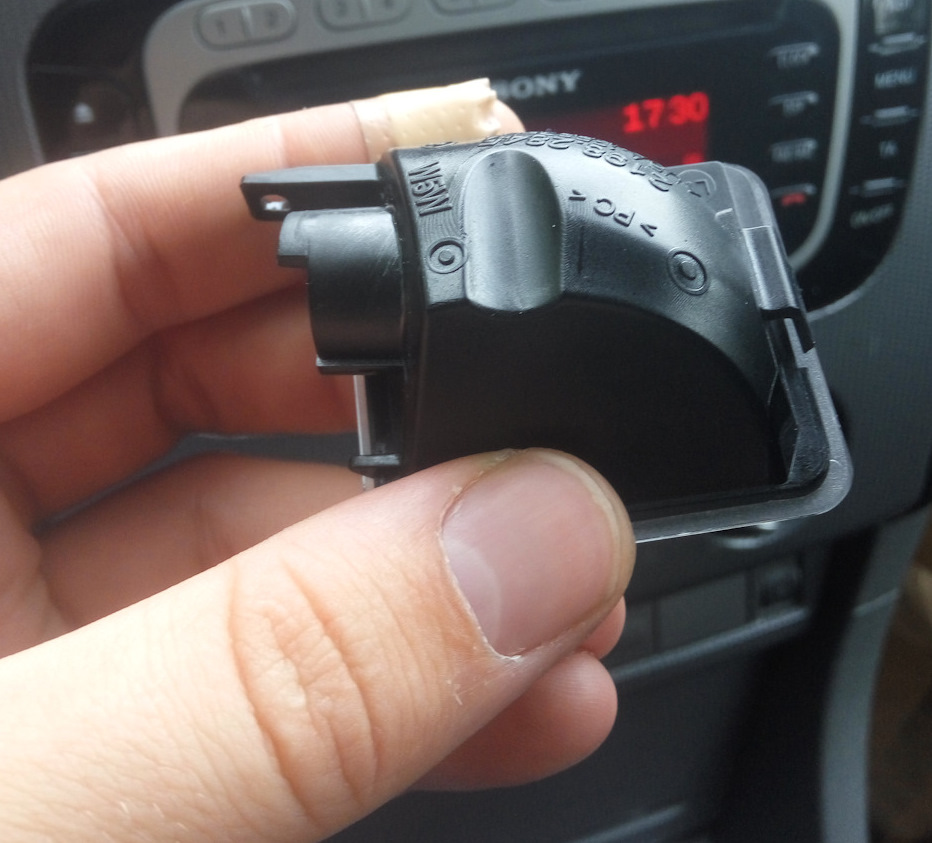

нашел запись фокусовода, кстати он тое отмечает косяк плафонов от ситроена www.drive2.ru/l/490556184776933601/
вопрос по артикулам тоже задал, но пока тихо…собственно не нравится что плафоны с али и лампа не меняется www.drive2.ru/l/490556184776933601/

но ценник тоже не айс…

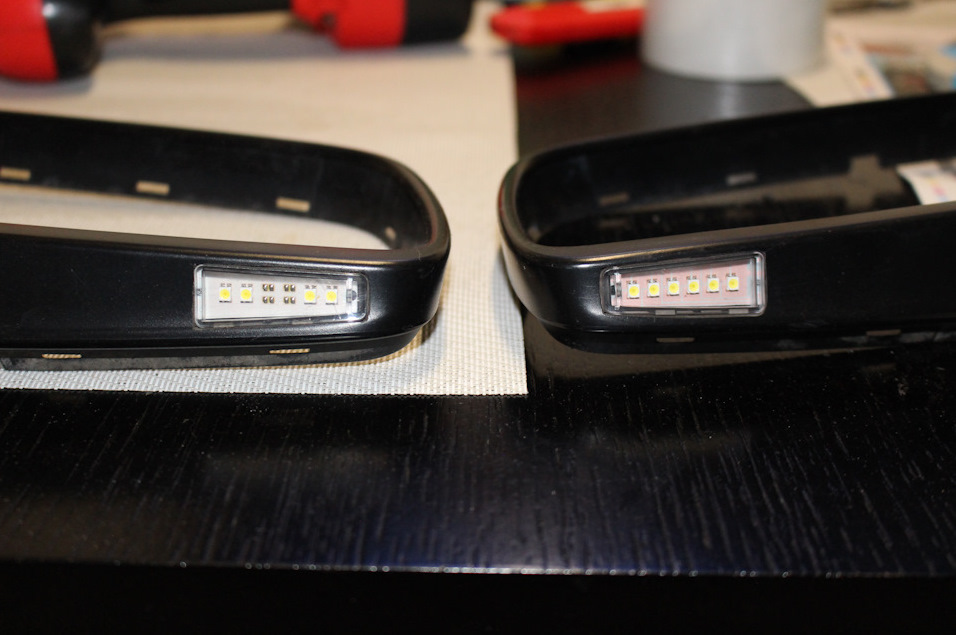

ну и то что они на фокус тоже смутно верится…вообще искал артикул с мондео…так как видел как раз подобное на мондео и тоже прямоугольной формы…а вот чтоб на фокус с завода ставилось подобное — не видел…
нашел плафон на вольво XC90… запросил артикулы.

А вот теперь для конченных маньяков
63 31 6 913 277 — Фонарь — BMW
63 31 6 913 278 — — Фонарь — BMW
левый и правый соответственно…кому интересно сами смотрите ценник…но я даже не рассматриваю)

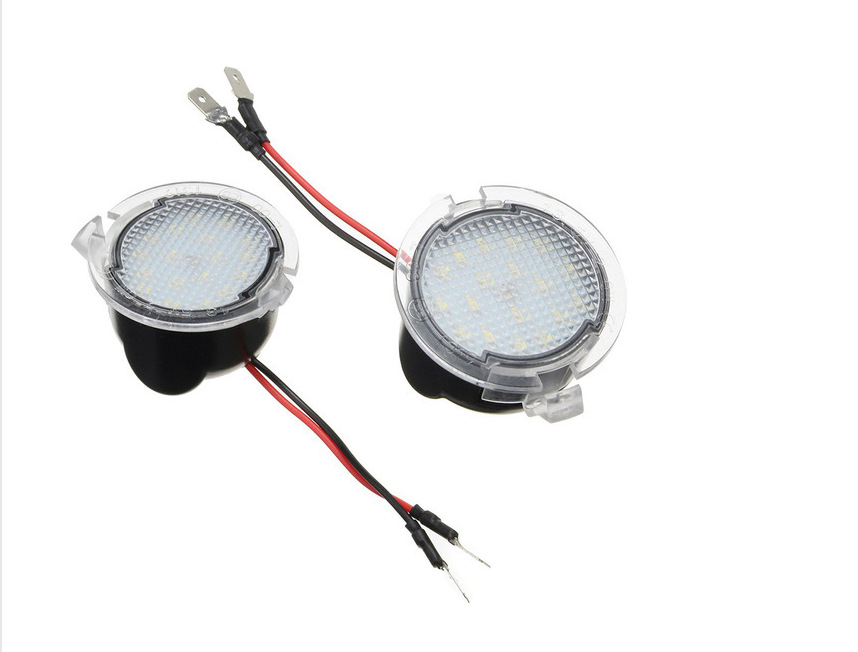

нашел еще такой плафон с али, но ссылка уже не работает

В общем насмотрелся много…по мере поступления инфы — буду наполнять данную запись…собственно были артикулы плафонов от шкоды…сейчас не могу найти где они…если у кого есть чем дополнить — дополняйте ветку…я пока в поиске подходящего плафона в мои зеркала…насмотрелся много…народ даже плафоны из подсветки номера и повторителей поворота вкорячивают…но думаю это не мой вариант…собственно будем искать дальше…
теперь вопрос к сонатоводам…откуда брать питание чтоб все работало так как надо? а именно, чтоб при открытии ЦЗ — подсветка загоралась. а при закрытии ЦЗ тухла…
добавление артикулов:
87619-3Z000 HYUNDAI
87629-3Z000 HYUNDAI

Так же ставят вот такой поворотник

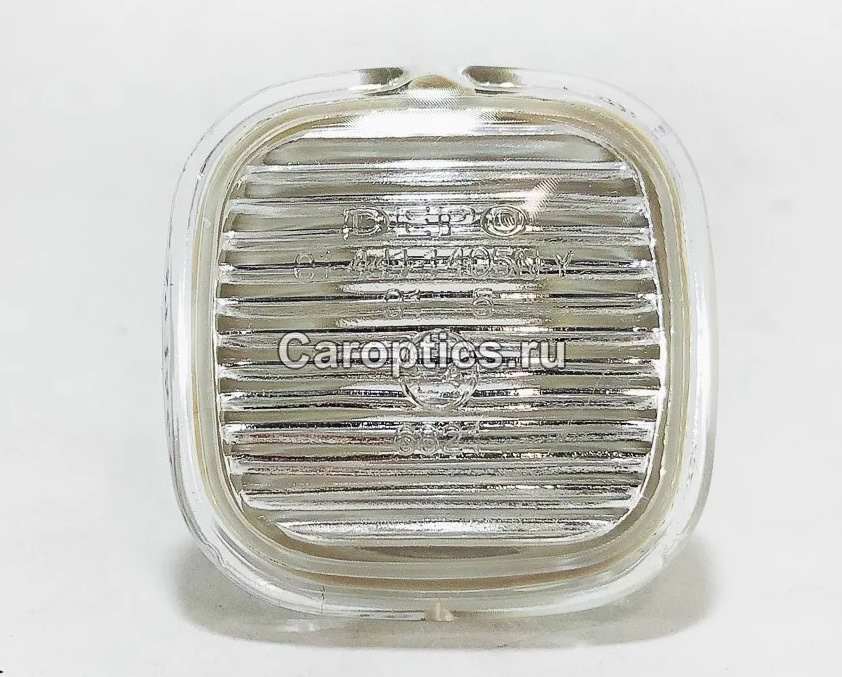

441-1405N-UEC — Поворотник — DEPO

Теперь чтоб не потерять инфу (потому как это зачастую бывает — заглядываешь в закладки и видишь что запись удалена или машина удалена, а это как раз означает что инфа потеряна) поэтому тупо копирую у одного автора:
Детали:
Варинат 1 — Все детали от Audi:
— Подложка под зеркала 2 шт (4F0 858 523 B 01C, левая; 4F0 858 523 B 01C, правая).

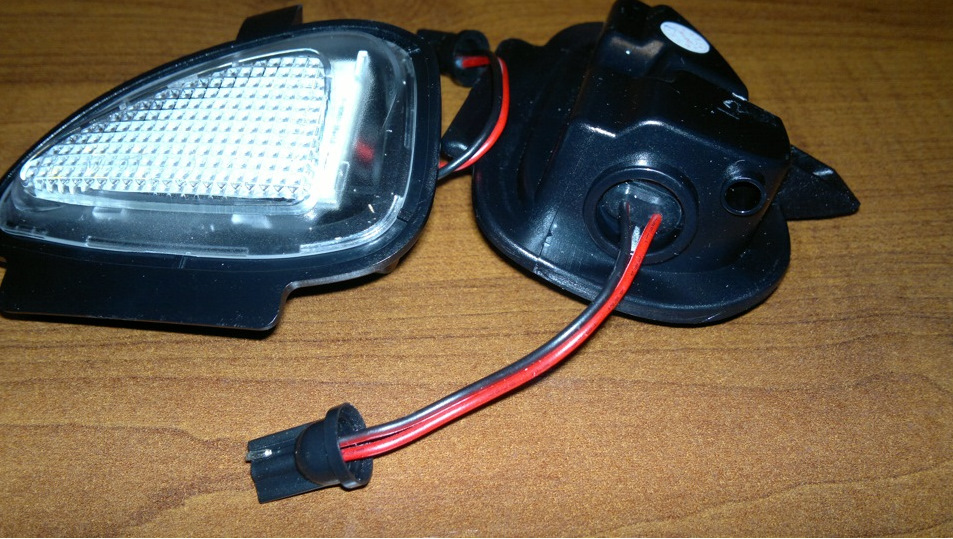

— Лампы подсветки из зеркал 2шт (4F0 949 133, левая; 4F0 949 133, правая).
— 2-пиновый коннектор, 2шт (823 971 988; ответная часть идет уже с лампами).
— Ремонтный провод, 2 шт (000 979 103).
— Ремонтный провод, 1 (одна) шт (000 979 009 E).
— Дополнители провода, если не хватит длины ремонтных.

Источник

Установка Подсветки в зеркала ч1

Так и не понял почему, но вчера тема была удалена, сегодня размещаю не просто видео а инструкцию по установке. Потому что к теме был проявлен небольшой но интерес, задавались вопросы, на которые хотел ответить сегодня, но запись не обнаружил

На алиэкспресс были заказаны две вот такие штуки на пробу, посмотреть как светят.

А светят они довольно не плохо, Но есть один минус – очень сильно греются.
В силу того что не умею паять различные стабилизаторы и привинчивать радиаторы охлаждения было решено не устанавливать их как ДХО, а установить их туда где они будут включаться кратковременно т.е. в подсветку пространства вокруг автомобиля.
Для начала, что бы они сильно не выпирали обточил их на наждаке

А уже дальше пошел процесс разборки зеркал, так как опыт по снятию накладок уже был, то с этим справился быстро.

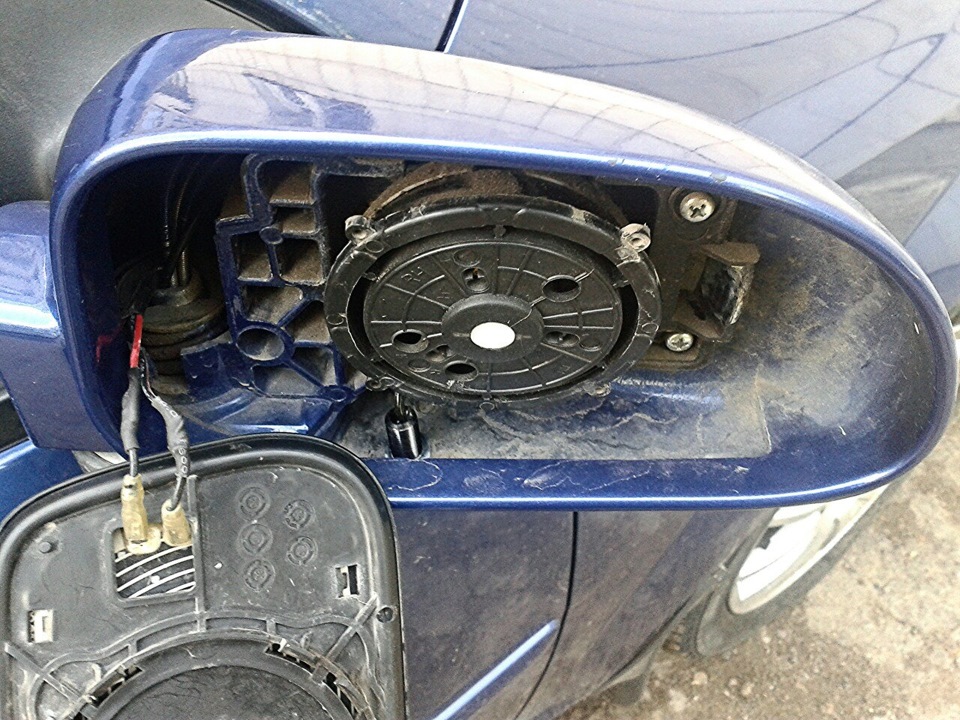

Регулируя зеркала в разные стороны, одновременно отжимал длинной отверткой защелки и тянул крышку зеркал, после снятия верхней части снимать нижнюю довольно просто.

Затем прикладываем светодиод к нижней части для того чтобы отметить место под отверстие, отверстие надо просверлить так чтобы нижняя часть затем встала с установленным светодиодом на место и ни во что не уперлась.

Просверлил, установил, начал пытаться протянуть провод из зеркала в дверь, но ни чего не удалось, даже пытался протолкнуть упругую проволоку, но она во что-то упералась.

Отверстие уже просверлено, светодиод установлен, не останавливаться же на полпути – решено снимать зеркало, для этого пришлось снимать обшивку двери, опыт тоже уже был, все так-же как и на СХ-7, два винта и пистоны, описывать не буду, да и тем более много инструкций есть в интернете.
После снятия обшивки необходимо снять заглушку закрывающую гайки крепления зеркала, надавив с двух сторон и потянув на себя, снял.

После чего отрывается вид на три гайки и пистон крепления зеркала к двери.

Разъединив проводку и открутив три болта сжимаем пистон для снятия зеркала.
Как оказалась, не давала пропихнуть провод резиновая прокладка, сняв которую провод проходит легко.

Установив зеркало на место начал протягивать провод из салона авто в дверь, тут конечно посложнее, особенно с водительской стороны (там установлен блок предохранителей который мешает протянуть провод, очень тяжело подлезть рукой и зацепить его).
Об этом расскажу в следующей части.

Источник

Подсветка в зеркала от сигнализации своими руками

Всем привет! Давно была идея сделать подсветку зеркал а именно сделать её так что бы она работала от сигнализации а именно загоралась когда машину снимаешь с охраны).

Сигнализация у меня стоит TOMAHAWK TZ-9020. Хотел сделать так что бы когда снимаешь машину с охраны подсветка загоралась на какой-то определённое время. Самое главное надо было найти в основном блоке сигнализации нужные провода что бы это всё правильно работало. Первым делом снял зеркала и понёс их домой в тепло, разметил отверстия, просверлил дырки, установил на место этих дырок дневные ходовые огни в виде орлиного глаза, прокинул провода в салон.

Далее когда все провода были найдены в блоки сигнализации начал разбираться передние двери снял карты дверей и понеслось то что я не очень люблю нужно было прокинуть провода через резиновые гофры, так же нужно было разобрать передние салонные накладки порогов чтоб протянуть проводку из двери в салон авто). Когда все провода прокинул к блоку сигнализации начался процесс подключения от нас требовалось всего лишь два (2) провода плюс (+) и соответственно минус (—).

Значит получилось у меня так! Подсветка загорается в том случае когда машину снимаешь с охраны, когда машину глушишь и вытаскиваешь ключи из-за зажигания подсветка тоже начинает загораться на несколько секунд.

Результатом своим доволен. Единственное напрягает немного то что эти орлиные глаза немного торчат снизу зеркал. Снял видео а точнее аж целых два как всё это работает.

Смотрим если у кого то есть какие-то вопросы задавайте постараюсь всем ответить.

Всем спасибо за внимание! До новых встреч!)))

Автор; Александр Шаталов г.Самара

Источник

Вежливая подсветка в зеркала.

Добрый вечер, Друзья!

Давненько я ничего не писал, активность и интерес отбила модернизация сайта, ну да Бог с ним! Всё равно постараюсь делиться с Вами своим опытом и заимствовать его у других…

Итак: Как обычно немного предисловия! =))

Частенько обращал внимание, что у дорогих иномарок есть, так называемая функция «вежливая подсветка«, то есть при постановке сигнализации на охрану или снятии с неё, загорается подсветка ручек (в частности у BMW) или загорается подсветка в зеркалах (видел у Audi), ну и мне захотелось сделать нечто подобное. Были даже куплены специальные диоды для этой цели, но, как говориться, всё руки не доходили…

Диоды обошлись мне в 150руб, кому нужно, вот Ссылка, заказывал из поднебесной на Aliexpress.

И вот в эти выходные я решил наконец-то заняться данной приблудой!
Позвонил своему знакомому установщику, (который ставил мне сигнализацию на авто) и поинтересовался у него — можно ли реализовать данную задумку от сигнализации, на что был дан положительный ответ!

После чего, поехал к нему в гараж. Он быстренько, с блока сигнализации через реле вывел плюсовой провод для подсветки!

Если честно, в подробности — что, как, откуда и куда, я не вдавался, но полазив на нашем сайте, увидел запись Сергея- Serega2308 , он осуществил мою задумку почти год назад!
У него в записи Вежливая подсветка в зеркалах part2 есть схема подключения, которую я у него позаимствовал для Вас. =))

Объясню принцип работы подсветки:
При снятии с охраны, подсветка горит 20сек или пока не включишь зажигание;
При выключении зажигания, подсветка так же горит 20сек или пока не поставишь авто на охрану!
В принципе то, чего я и хотел!

После того, как мне вывели плюсовой провод, я приступил к установке диодов в зеркала и подключении проводки! Начал с водительской двери, разобрал обшивку двери.

Затем снял зеркало, просверлил отверстие под диод.

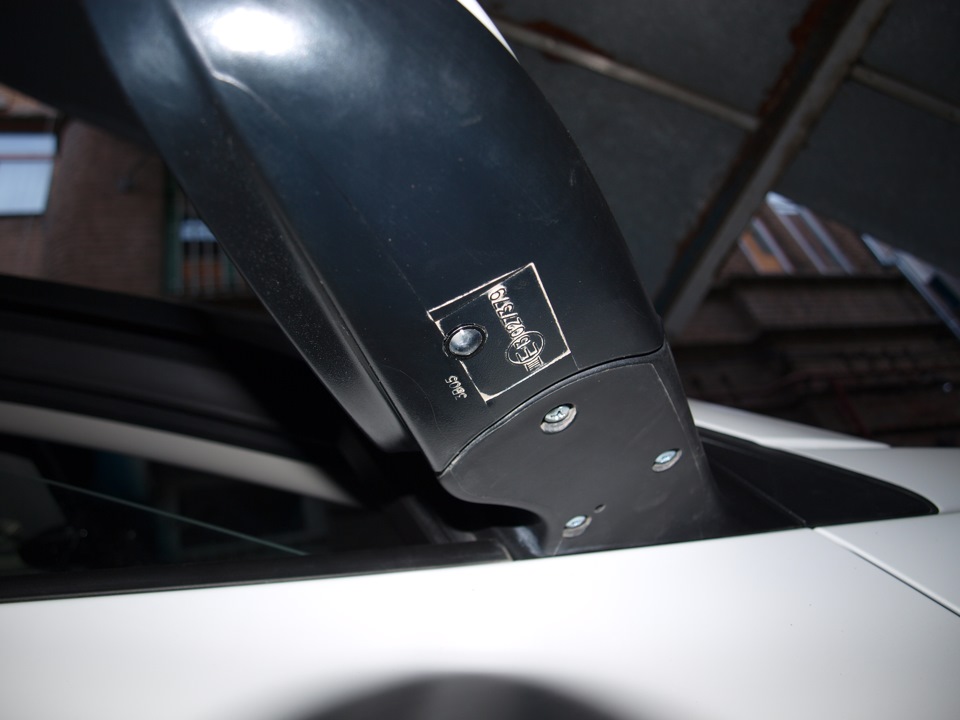

Диоды решил расположить в прямоугольнике с надписями, плюс рядом есть технологическое отверстие для отвода влаги из зеркала!

Изнутри диод фиксируется гайкой, вот размеры:

Винт от диода регулировке зеркала не мешает, поэтому срезать не стал, плюс, так меньше вероятности попадания влаги, хотя они вроде бы замазаны герметиком, но как говориться — Китай, он и в Африке Китай!

Теперь про подключение:

ВНИМАНИЕ! САМЫЙ «геморой» во всём этом — протягивать провод из салона в дверь! Но с этим я справился, хоть и с огромным трудом и не без помощи друга!
Плюсовой провод от диода подключается соответственно к плюсовому проводу от реле сигнализации, который протянули из салона в дверь, минус я взял с фишки стеклоподъёмников! В принципе ничего сложного!
Проверил, всё работает! Но мне не понравился один момент — подсветка гасла резко! Чтобы это исправить, было решено добавить в цепь по конденсатору на каждую дверь. В магазине были куплены два конденсатора на 25V ёмкостью 4700 mF.

Врезал их прямо в места соединения проводов.

Заизолировал всё это дело изолентой, проверил — подсветка гаснет теперь плавно, хотя можно было поставить конденсаторы и по мощнее! ))

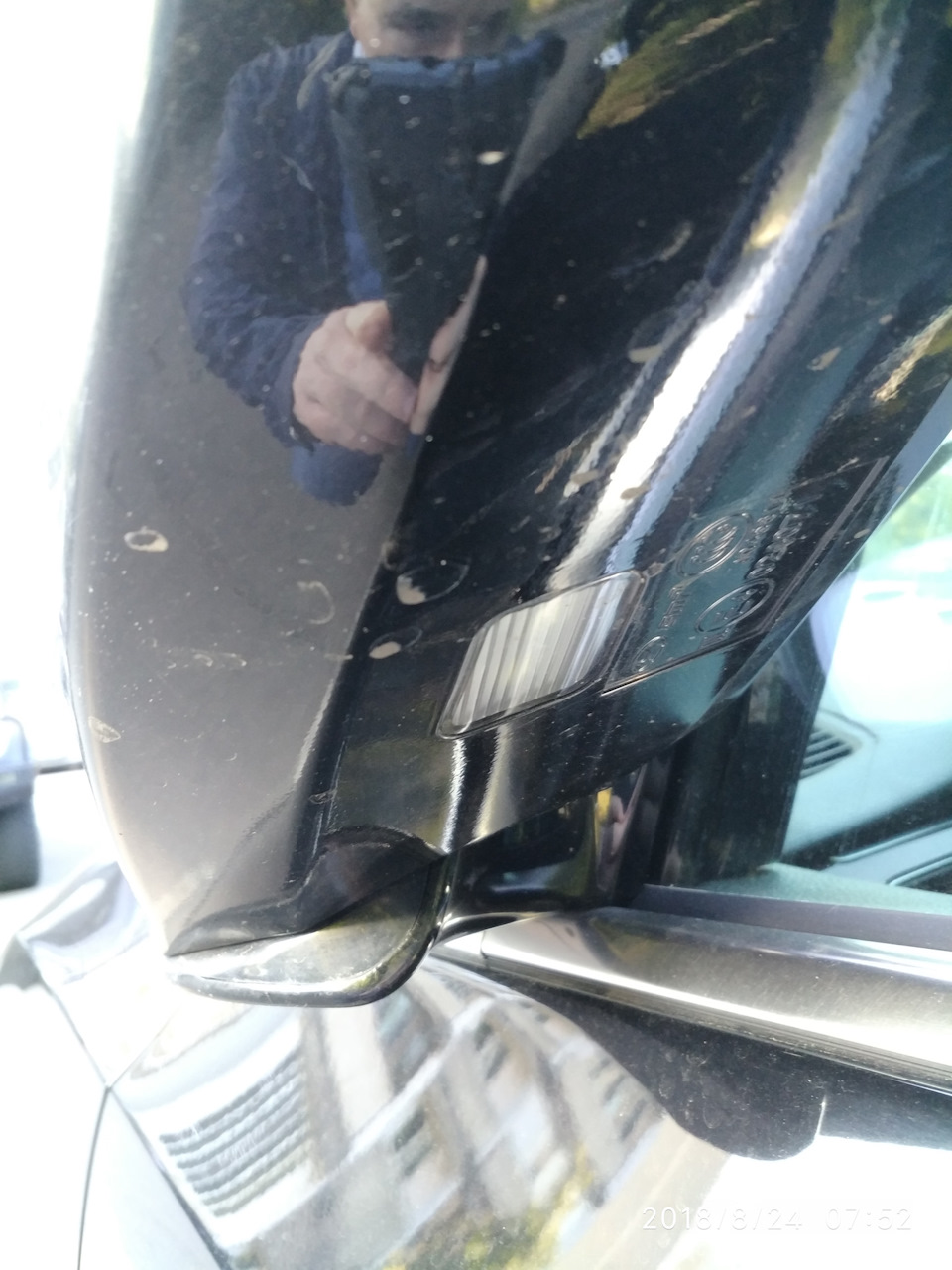

Если не приглядываться, то диода в корпусе зеркала почти не видно, как капелька.

Днём эффекта от подсветки конечно же никакого, но вот в тёмное время суток, просто супер! )))

Снял видео для примера, как работает подсветка при снятии и постановке сигнализации на охрану.
Снимал днём в тоннеле, конечно же видео всего эффекта не передаёт, но смысл думаю будет ясен!

Вот так вот провёл я субботу! =)

Спасибо, что читаете! Всем Добра и воплощения своих идей!
