Лифт подвески Corolla e150 (дополняется)
Добрался до подъёма своей «коровки» повыше. Эстетам и советчикам не читать!
Важно: всё описанное ниже касается только короллы-европейки. Не стоит так поднимать короллы произведённые для российского рынка, они и без того высокие, если ваша «королла-россиянка» стала существенно ниже чем «по заводу» — просто смените пружины на свежие.
Обязательно учитывайте, что любые манипуляции по «лифту» подвески всегда выполняются на свой страх и риск. Последствия таких изменений всегда трудно предсказать до конца, часть из них может проявиться только со временем.
Причина манипуляций (лирика): Ранее для того, чтобы подъехать к бордюру средней высоты, мне нужно было выходить из машины и внимательно смотреть пройду ли бампером над ним или нет. Пару раз прикладывался порогами в совершенно неопасных, на первый взгляд, лесных/околодАчных ухабах. В пустом авто от защиты ДВС до земли было около 120мм. Особенно напрягало зимой, даже средняя колея — и защитой всё сгребаешь. Ну а при загрузке 2-3 человек в салон вообще, честно говоря, становилось стрёмновато ездить по грунтовой дороге.
Авто всегда отдаю на обслуживание знакомому мастеру и идея «лифтануть» тоже исходила от него (напомню, что буквально 1.5 года назад я по своей инициативе поменял «в круг» все пружины на новые и это на какое-то время отсрочило нынешнюю процедуру).
Что делали: на передних амортизаторах срезали опорные площадки и переварили их на 18мм выше, в итоге передние арки поднялись на +3см. Я предлагал мастеру купить проставки нужной высоты, но он категорически отказался, сославшись, что тема с переваркой площадок амортизаторов жива уже лет 20 и имеет свои преимущества (верх стойки остаётся с родными тойотовскими шпильками, практически не меняется конструкция стойки).
Сзади поставили заводские проставки из жёсткой технической резины (проставка высотой 2см, дала примерно +3 см).
Задние проставки парой:
Примечание: на картинках было/стало машина на колёсах R15 7,5J / и зиме 185-65-R15. Переобуюсь на летние колёса R16-205-55, постараюсь дополнить фоточки.
Поездка на развал/схождение:
— задняя ось норма(там у нас, говорят, ваще ничего не регулируется) — в норме,
— передняя ось — регулировали схождение.
Впечатления после первых 1,5 дней:
Субъективно: незначительно возросла валкость в поворотах, на разбитой просёлочной дороге машина стала менее жёстко проходить ямы. Стыки асфальта на кольцевой дороге пятой точкой почти не чувствуются (раньше, именно на зимних колёсах машина становилась сильно жёстче — видимо влияют слишком широкие и тяжёлые диски (шире нормы на 1,5 дюйма). При проезде средних спящих полицейских на 40-45 км/ч пробоев подвески нет, ни вниз ни вверх.
Какой-то категорической разницы в управлении на городских скоростях / кольцевой / просёлочной дороге я не заметил вообще.
Промежуточной вывод:
Пока всё хорошо и каких-то сильно негативных моментов я не встретил. В случае возникновения каких-то нюансов, обязательно буду дополнять статью с пометкой «промежуточной вывод». Надеюсь очерк окажется кому-то полезным. Всем удачи на дорогах!
Промежуточной вывод №2:
15.05.2016 После 2-х частей «шинных приключений» Часть-1 Часть-2 и 300 км пробега:
машина едет ровно, без проблем, относительно нелифтованной — более расплывчатый «ноль» в руле, возможно приходится больше подруливать на скоростях до 60 км/ч.
Как и обещал, фото на стоковом литье R16 205/55:
ТО ходовой части

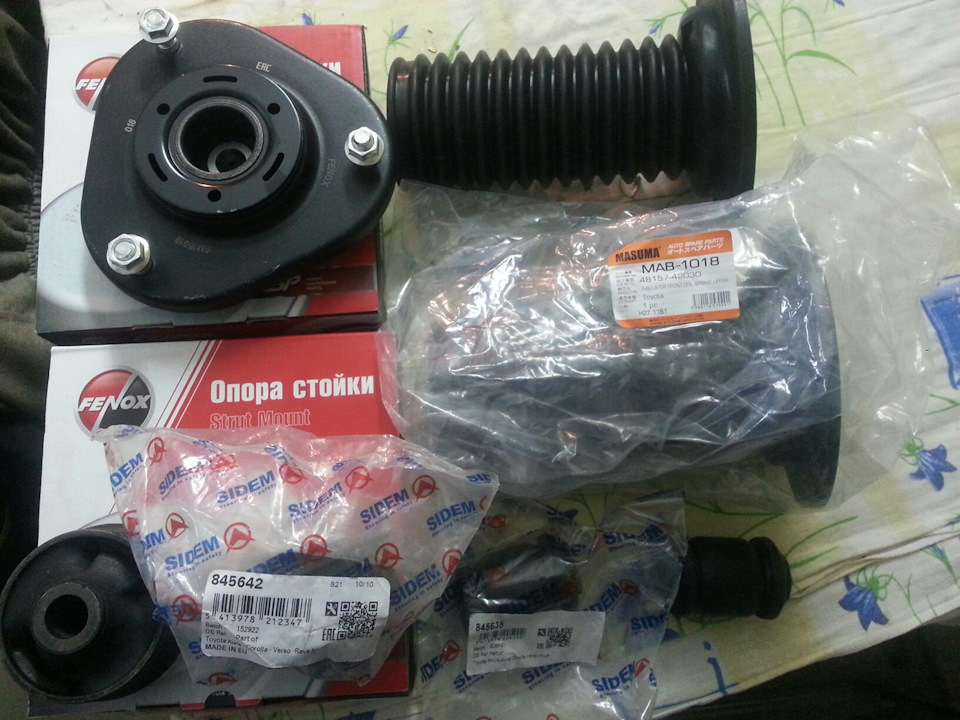

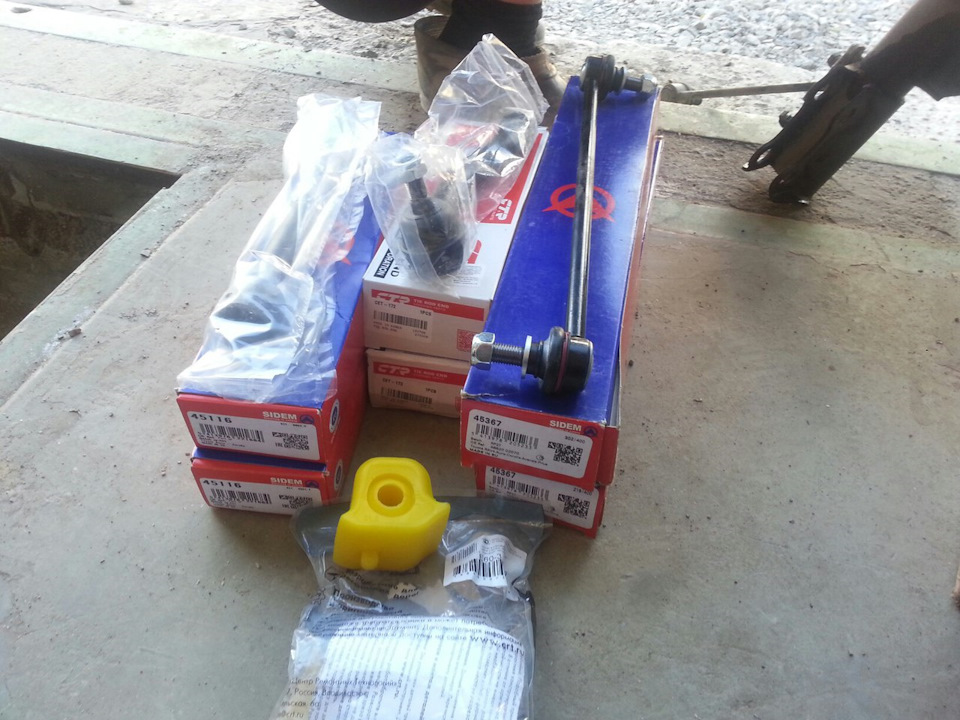

Всем привет, вот таки дошли у меня руки до подвески, сделал как раз к зиме, так как выровнятся сейчас все дороги и будем ездить как в Европе))) В общем заехали к tatarin719 на яму все просмотрел продергал и в магазин ГАРАЖ 02 за запчастями, и так нам понадобилось:
1) Опора стойки FENOX (SM16019) — 2шт — 2580 рублей
2) Пыльник амортизатора передний MASUMA (MAB1018) — 2шт — 1180 рублей
3) Сайлентблок переднего рычага передний SIDEM (845638) — 2шт — 800 рублей
4) Сайлентблок переднего рычага задний SIDEM (845642) — 2шт — 940 рублей
5) Стойка стабилизатора SIDEM (45367) — 2шт — 1410 рублей
6) Тяга рулевая SIDEM (45116) — 2шт — 2140 рублей
7) Наконечник рулевой левый CTR (CET143) — 1шт — 840 рублей
8) Наконечник рулевой правый CTR (CET142) — 1шт — 840 рублей
9) Втулка стабилизатора левая ТОЧКА ОПОРЫ (1011279) — 1шт — 415 рублей
10) Втулка стабилизатора правая ТОЧКА ОПОРЫ (1011278) — 1шт — 415 рублей
11) Пыльник шаровой MASUMA (MO2108) — 1шт — 125 рублей

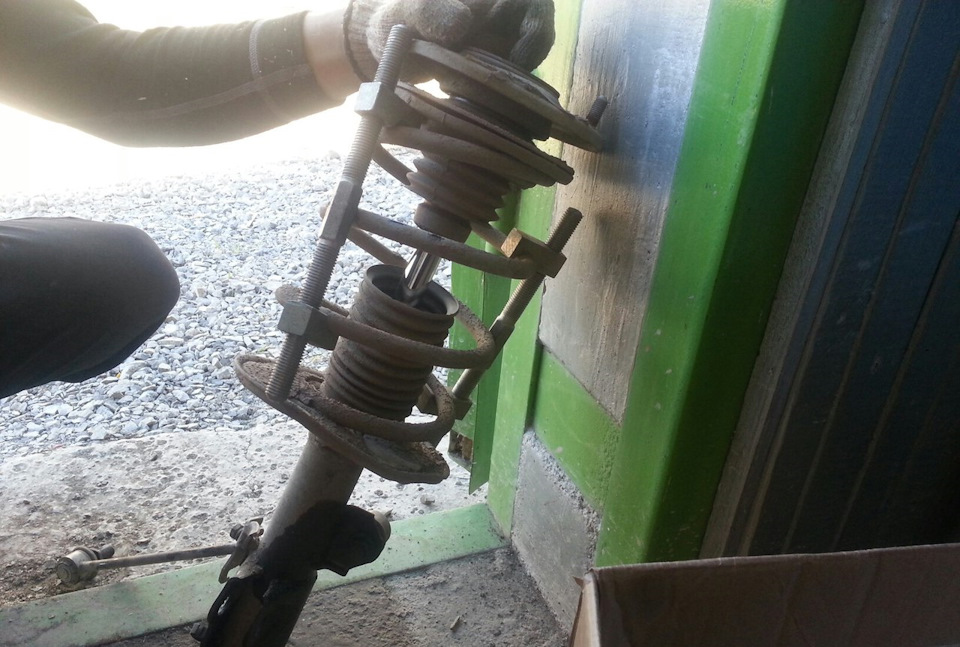

И так снимаем передние стойки и разбираем:

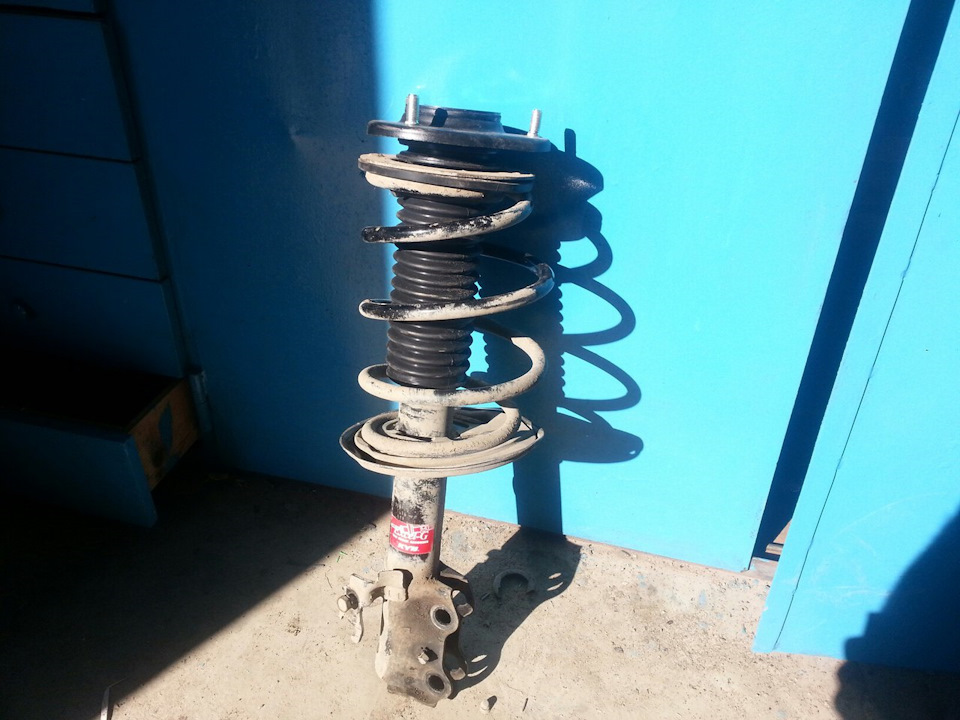

Проверяем стойку, меняем пыльник и опорник и собираем все в обратной последовательности:
Снимаем рычаг и выбиваем сайлентблоки и запресовываем новые, с правой стороной проблем не возникло, а вот передний болт на левом рычаге напрочь отказался выкручиваться, пришлось снимать подрамник в сборе с рейкой и рычагами:

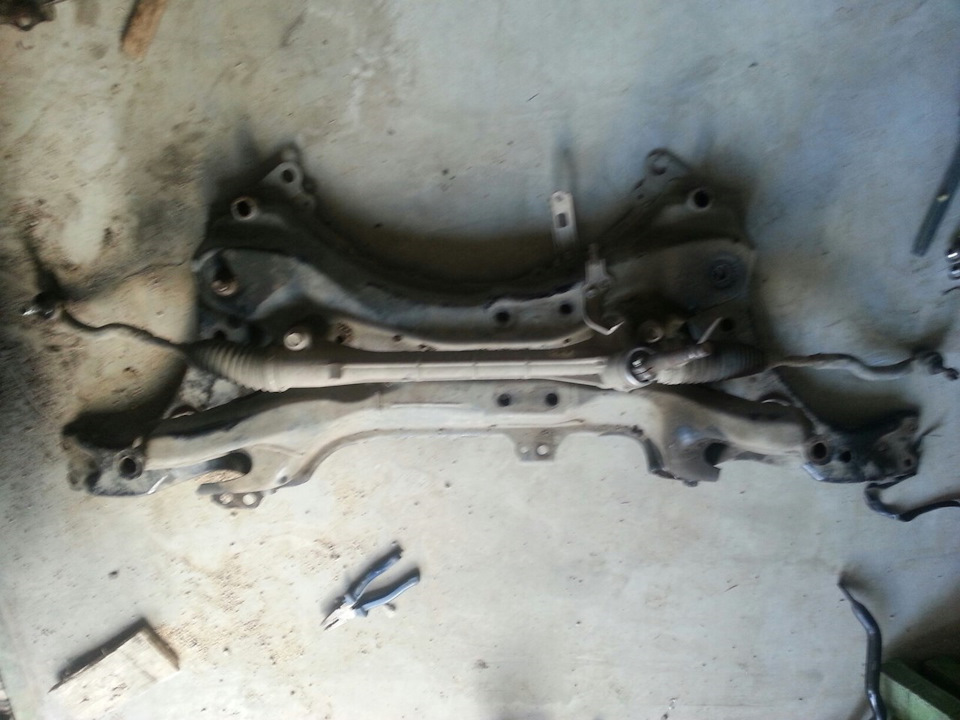

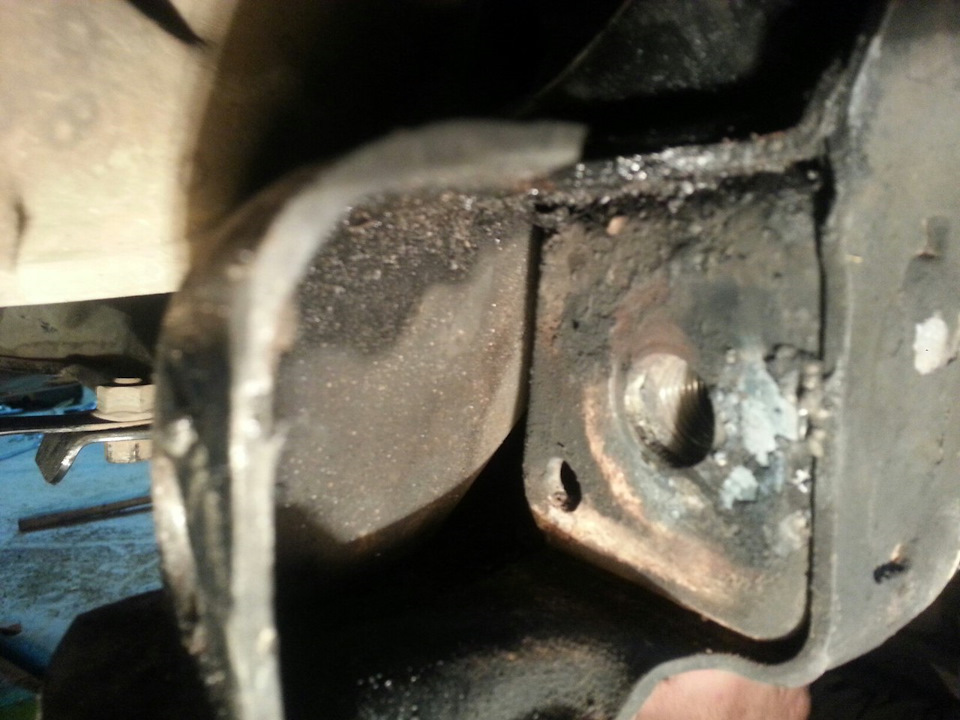

Сняв подрамник стало понятно, что гайка которая вварена в подрамнике провернулась, пришлось вырезать окошко, прихватить её и выкрутить, но даже это нам не помогло, так как втулка сайлентблока намертво прикипела к болту от коррозии в итоге мы сожгли напрочь передний сайлентблок, потом с помощью сварки и болта зафиксировали втулку от проворачивания и только тогда смогли выкрутить болт, далее на нем прогнали резьбу и он занял место на заднем сайлентблоке, так как там хоть легче будет его срезать в случае чего в будущем, а на место переднего болта была вварена гайка и закрыто заранее вырезанное нами окошко:
Кстати за все сварочные работы спасибо tatarin719 и за помощь в советах и ремонте Shadow102 и BlackHawk357
Далее запресовали сайлентблоки на левом рычаге:
Передняя подвеска Тойота королла, замена амортизаторов, рычага, шаровой, ступицы, шпилек крепление колеса, снятие подрамника
Передняя подвеска Тойота независимая, рычажно пружинная типа Макферсон, с телескопическими амортизаторными стойками 2, витыми цилиндрическими пружинами 1, поперечными рычагами 7, стабилизатором поперечной устойчивости 8.
На амортизаторных стойках собраны витые цилиндрические пружины, буфера сжатия с защитными чехлами и верхние опоры с упорными подшипниками. Через верхнюю опору передается нагрузка на кузов автомобиля. Амортизаторная стойка 2 соединена с рычагом 7 подвески через поворотный кулак 3 и шаровую опору 5.
Рычаг 7 передней подвески прикреплен к подрамнику посредством двух резинометаллических шарниров (сайлентблоков), а к поворотному кулаку 3 ступицы чеоез шаровую опору 5.
Проверку проводите в моторном отсеке и снизу азтомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами). Для предотвращения случайного пуска двигателя выньте ключ из замка зажигания.
На резиновых деталях подвески не допускаются:
— признаки старения, трещины, одностороннее выпучивание резинового массива;
— отрыв резинового массива от арматуры.
Особое внимание обоатите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов.
1. В моторном отсеке снимите заглушку гайки верхнего крепления стойки.
2. Проверьте затяжку гайки крепления штока амортизаторной стойки.
3. Проверьте затяжку гаек крепления верхней опоры стойки к кузову Аналогично проверьте крепление штока и верхней опоры второй стойки.
4. Проверьте затяжку гаек и болта крепления рычага передней подвески к шаровой опоре.
5. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры.
6. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак.
7. Убедившись в исправности шаровых опор, проверьте отсутствие люфтов ступичных подшипников. Для этого покачайте колесо в вертикальной плоскости. Если есть люфты, замените переднюю ступицу в сборе с подшипниками.
8. Проверьте затяжку гаек и отсутствие люфтов резинометаллических шарниров в местах крепления рычага к подрамнику.
9. Для этого вставьте монтажную лопатку или большую отвертку в зазор между передней опорой рычага и подрамником и попытайтесь покачать рычаг.
10. Аналогично проверьте заднюю опору При наличии значительного люфта даже в одном из шарниров замените рычаг передней подвески в сборе.
11. Проверьте надежность затяжки гаек пальцев нижних.
13. Покачайте стойку и проверьте наличие люотов в шаровых шарнирах стоек стабилизатора поперечной устойчивости. Если шарниры имеют ощутимый люфт, стойки требуется заменить.
14. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к подрамнику.
15. Проверьте состояние защитного чехла амортизаторной стойки. Поднимите чехол и проверьте шток амортизатора. Потеки жидкости не допускаются. Осмотрите пружину на предмет наличия деформированных или сломанных витков. При наличии дефектов замените поврежденные детали или стойку в сборе.
Замена передней стойки Тойота Королла
Вам потребуются: отвертка, шестигранный ключ «на 6», ключи «на 14», «на 17», «на 19», два ключа «на 22».
2. Снимите облицовку
4. Подденьте отверткой.
6. Ослабьте затяжку гайки штока амортизатора (если после снятия планируется разборка амортизаторной стойки).
7 Стояночным тормозом затормозите задние колеса.
8. Установите противооткатные упоры («башмаки») под задние колеса.
9. На стоящем на земле автомобиле ослабьте затяжку гаек крепления переднего колеса со стороны предполагаемой замены амортизаторной стойки.
10. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
11. Подденьте отверткой и откройте фиксатор жгута проводов датчика частоты вращения колеса, расположенный на нижнем кронштейне крепления амортизаторной стойки.
12. Извлеките жгут проводов из фиксатора.
13. Выверните болт крепления кронштейна жгута проводов датчика частоты вращения колеса.
15. Сдвиньте кронштейн крепления тормозного шланга, отсоедините его от кронштейна амортизатора и отведите шланг в сторону
16. Удерживая шестигранным ключом папец шарнира от проворачивания, отверните гайку крепления верхнего шарнира стойки стабилизатора от кронштейна амортизаторной стойки.
17. Отсоедините шарнир от кронштейна амортизаторной стойки и отведите стойку стабилизатора в сторону
18. Удерживая ключом болты от проворачивания.
20. Отверните три гайки крепления верхней опоры амортизаторной стойки к кузову.
21. Снимите кронштейн крепления верхней панели щита моторного отсека.
22. Закрепите поворотный кулак на кузове автомобиля (например, привязав проволокой).
23. Извлеките два болта крепления поворотного кулака к амортизаторной стойке и, придерживая стойку, отсоедините ее от поворотного кулака.
24. Снимите амортизаторную стойку с автомобиля.
25. Установите детали в порядке, обратном снятию.
26. Аналогично замените вторую амортизаторную стойку (соответственно правую или левую), так как амортизаторные стойки заменяют парами.
После замены амортизаторной стойки передней подвески или ее деталей проверьте и при необходимости отрегулируйте углы установки колес.
Ремонт Стойки Тойота Королла
Ремонт амортизатора телескопической стойки своими силами обычно не приводит к желаемому результату поэтому в данном подразделе рассмотрена только замена амортизатора, пружины подвески и верхней опоры стойки.
1. Снимите амортизаторную стойку с автомобиля
2. Установите приспособление для сжатия пружин и сожмите пружину.
3. Отверните гайку штока амортизатора
4. Снимите верхнюю опору стойки с запрессованным подшипником
7. Снимите защитный чехол штока амортизаторной стойки. Поврежденный чехол замените.
8. Снимите буфер хода сжатия.
11. Осмотрите детали стойки. Обратите внимание на состояние пружин, упругих элементов, люфт подшипника верхней опоры. Поврежденные детали замените
12. Установите амортизатор в вертикальное положение и несколько раз до упора опустите и поднимите шток амортизатора. Убедитесь в том, что шток перемещается без провалов, заеданий и ударов. Осмотрите амортизатор. При обнаружении сильной коррозии, трещин, деформации, разрушений на корпусе, нижней опоре пружины, кронштейне крепления, следов коррозии на штоке, а также при обнаружении потеков жидкости замените амортизатор
Данная проверка работы амортизаторной стойки приблизительная, для более точной оценки ее технического состояния обратитесь в автосервис.
13. Соберите амортизаторную стойку в порядке, обратном разборке.
При установке пружины следите за тем, чтобы конец нижнего витка упирался в специальный выступ на нижней опоре пружины.
Замена переднего рычага Королла
Вам потребуются: ключи «на 17», «на 19», «на 22» (два).
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
3. Обработайте наконечник шаровой опоры специальным проникающим составом для облегчения отворачивания гайки крепления пальца опоры к поворотному кулаку.
4. Установите на пружину стойки приспособления для сжатия пружин и слег
10. Снимите рычаг передней подвески с автомобиля.
11. Осмотрите резинометаллические шарниры (сайлентблоки) рычага передней подвески. При обнаружении дефектов замените рычаг в сборе с шарнирами.
12. Установите рычаг передней подвески в порядке, обратном снятию.
Замена шаровой опоры Королла
Шаровую опору необходимо заменить при наличии ощутимого люфта или повреждении ее защитного чехла
Вам потребуются: ключи «на 17», «на 19», пассатижи. съемник шаровых шарниров.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
3. Обработайте наконечник шаровой опоры специальным проникающим составом для облегчения отворачивания гайки крепления пальца опоры к поворотному кулаку.
4. Разогните и извлеките из отверстия шплинт фиксации гайки пальца шаровой опоры
5. Отверните гайку крепления пальца шаровой опоры к поворотному кулаку.
6. Установите съемник так, чтобы нижняя лапка упиралась в рычаг поворотного кулака, а верхняя давила на палец шаровой опоры.
7. Поворачивая рабочий болт съемника, отсоедините шаровую опору от рычага поворотного кулака.
8. Отверните две гайки и выверните болт крепления рычага передней подвески к шаровой опоре.
10. Установите новую шаровую опору в порядке, обратном снятию
Замена втулок переднего стабилизатора
Вам потребуются: отвертка, ключ «на 17», монтажная лопатка.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры.
3. Снимите грязезащитный щиток подрамника
4. Выверните по четыре болта крепления левого и правого кронштейнов штанги стабилизатора.
5. Снимите кронштейн крепления штанги стабилизатора.
6. Отожмите вниз отверткой или лопаткой штангу стабилизатора так, чтобы подушка освободилась от подрамника.
7. Разожмите подушку.
9. Установите новую подушку вплотную к посадочному месту на штанге стабилизатора, сориентировав ее выступом зниз.
10. Вторую подушку замените аналогично.
11. Установите детали в порядке, обратном снятию.
СНЯТИЕ И УСТАНОВКА СТУПИЦЫ ПЕРЕДНЕЙ ПОДВЕСКИ И ПОВОРОТНОГО КУЛАКА
Вам потребуются: все инструменты, необходимые для снятия суппорта и тормозного диска переднего колеса а также ударная отвертка, два ключа «на 22», торцовая головка «на 32», пассатижи, съемник для шаровых шарниров.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2 Молотком и ударной отверткой.
4. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
5. Отсоедините от поворотного кулака датчик частоты вращения колеса
6. Отсоедините наконечник рулевой тяги от поворотного кулака
7. Отсоедините рычаг передней подвески с шаровой опорой от поворотного кулака
8. Отверните гайку ступицы переднего колеса.
9. Аккуратно, не повреждая резьбы, выбейте хвостовик наружного шарнира равныхугловых скоростей из ступицы переднего колеса, используя выколотку или деревянный брусок подходящего размера.
10. Извлеките хвостовик из ступицы и зафиксируйте шарнир равных угловых скоростей (например, подвязав его проволокой).
11. Снимите суппорт тормозного механизма, не отсоединяя от него тормозной шланг, и подвяжите, например, к пружине передней подвески, не допуская натяжения или перегибов шланга.
12. Снимите тормозной диск
14 Снимите ступицу в сборе с поворотным кулаком.
15. Выверните четыре болта, снимите поворотный кулак и грязезащитный кожух.
16 При необходимости замены подшипника ступицы замените ступицу передней подвески в сборе.
17. Установите ступицу и поворотный кулак в порядке, обратном снятию.
18. Провеоьте и при необходимости отрегулируйте углы установки колес в мастерской, располагающей специальным оборудованием.
Вам потребуются: все инструменты, необходимые для снятия суппорта и тормозного диска переднего колеса, а также съемник шпилек колеса.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
3. Снимите суппорт тормозного механизма, не о
соединяя от него тормозной шланг, и подвяжите, например, к пружине передней подвески, не допуская натяжения или перегибов шланга.
5. Установите съемник так, чтобы головка шпильки свободно проходила в специальный вырез на нижней лапке съемника.
Для замены шпилек крепления колеса нет необходимости снимать ступицу с автомобиля. Для наглядности работа показана на снятой ступице переднего колеса.
Шпильки крепления заднего колеса заменяются аналогично.
6. Поворачивая рабочий болт съемника, снимите поврежденную шпильку
7. Установите новую шпильку и все детали в порядке, обратном снятию.
Вам потребуются: отвертка, шестигранный ключ «на 5», ключи «на 17», «на 19», «на 22», пассатижи, съемник для шаровых шарниров.
Работа показана на примере снятия и установки деталей с левой стороны автомобиля. Одноименные элементы с правой стороны снимаются аналогично.
1. Установите колеса автомобиля в положение прямолинейного движения, затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2. Вывесите автомобиль на подъемнике или поднимите его переднюю часть над смотровой канавой. Снимите передние колеса.
3. Снимите брызговики двигателя
4. Извлеките сердечники.
Так расположены пистоны крепления грязезащитного щитка к подрамнику передней подвески.
6 Снимите грязезащитный щиток.
7. Установите опору под подрамник.
8. Отсоедините наконечники рулевых тяг от поворотных кулаков с левой и правой стороны автомобиля.
9. Отверните по две гайки и выверните болты крепления рычагов передней подвески к шаровым опорам с левой и правой стороны автомобиля.
10. Отсоедините рычаги передней подвески от шаровых опор с левой и правой стороны автомобиля.
Отсоединение рычагов от подрамника передней подвески на автомобиле достаточно трудоемкий процесс. Удобнее снимать подрамник передней подвески в сборе с рычагами. При необходимости рычаги можно легко отсоединить на снятом подрамнике.
11. Удерживая шестигранным ключом палец шарнира то проворачивания, вторым ключом отверните гайку
13. и отсоедините усилитель от подрамника
14. Выверните болт крепления задней опоры двигателя и отсоедините опору от крон штейна на двигателе.
15. Выверните по три болта крепления задних кронштейнов подрамника.
17. Выверните по два болта переднего крепления подрамника с левой.
19. В салоне автомобиля отсоедините промежуточный вал рулевого управления от карданного шарнира
20. Отогните фиксатор и сдвиньте резиновый чехол промежуточного вала рулевого управления.
21. Выверните по одному болту центрального крепления подрамника к кузову с левой и правой стороны автомобиля.
23. Вдвоем с помощником снимите подрамник передней подвески в сборе с рычагами, штангой стабилизатора поперечной
устойчивости и рулевой рейкой.
24. При необходимости выверните болты крепления резинометаллических шарниров (сайлентблоков) рычагов и снимите рычаги передней подвески
25. Выверните по четыре болта крепления левого и правого кронштейнов штанги стабилизатора и снимите кронштейны.
Правый и левый кронштейн промаркированы соответственно буквами «R» и «L».
26. Снимите штангу стабилизатора вместе с резиновыми подушками.
27. Разожмите подушки и снимите их со штанги стабилизатора
28. Осмотрите подушки на предмет механических повреждений и при необходимости замените ее. Установите новую подушку вплотную к посадочному кольцу на штанге стабилизатора, сориентировав ее выступом вниз, к соответствующему отверстию в кронштейне штанги стабилизатора.
29. С нижней стороны подрамника выверните два болта и через технологические отверстия отверните две гайки крепления задней опоры двигателя к подрамнику.
30. Снимите заднюю опору двигателя с подрамника.
31. Выверните два болта крепления и снимите рулевую рейку 8 сборе с тягами и наконечниками
32. Установите подрамник передней подвески и все детали в порядке, обратном снятию.
33. Проверьте и при необходимости отрегулируйте углы установки колес в мастерской, располагающей специальным оборудованием.
