Поворотники для авто бегущая строка
Динамический бегущий поворотник для любого автомобиля — Готовое решение!
Доброго дня уважаемые читатели!
У нас в продаже появилась «светодиодная динамическая строка «красный + белый» 1,5 м», Так же ее возможно назвать как бегущие динамические поворотники.
Так как словами не описать, как это красиво смотрится. Было принято решение установить на автомобиль одного из наших постоянных клиентов и снять небольшой фото и видео отчет))) поехали…
Устанавливаем бегущий поворотник на автомобиль Ford Mondeo 4
Отрываем двухсторонний скотч с ленты который идет в комплекте(так как на скотче лента долго не продержится, до первой мойки). Приклеиваем ленту на супер клей.
Разбираем крышку багажника она у нас на пистонах.
Ищем сигналы правого и левого поворотника с помощью пробника-контрольки, подключаемся к ним, протаскиваем двухжильный провод через резинку из багажника в крышку багажника.
Все остальные провода подключаем в крышке багажника: масса, стоп-сигнал, габарит.
Так же на общее питание необходимо установить стабилизатор напряжения и выставить его на 12V при запущенном двигателе.
Собираем, тестируем, радуемся)))…
Приобрести динамический поворотник возможно по ссылке
Для тех кто хочет сделать бегущий поворотник или динамическую строку самостоятельно, у нас есть Контроллер динамического (бегущего) поворотника URMAX
Вот так красиво получилось:
Поворотник бегущий огонь
Решил побаловать моих подписчиков и опубликовать сразу несколько статей, благо без дела не сидел все это время)
На этот раз речь пойдет о плате управления бегущим огнем с заполнением, применяемой для поворотников «аля Ауди»
Реализации в железе нет т.к. была заказана разработка схемы, платы и прошивки, заказчик сам собирает т.к. нужно максимально в сжатые сроки сделать. Мною программа обкатана на макетке, не в Протеусе.
На данный момент уже реализовано две версии прошивки с тремя версиями платы.
Ну а теперь более подробно.
Позволяет реализовать поворотник «бегущий огонь» с заполнением на 9 каналах.
Автоматически отключается от АКБ после выключения поворотников и не потребляет ток.
Имеет функцию удлинителя поворотов («лентяйка»).
Можно подключить лампу через встроенный полевой транзистор, так избавляемся от проблемы асинхронной работы бегущего огня и лампы поворотника. Время свечения лампы поворотника при этом можно менять в довольно большом диапазоне.
Отличается от версии 1 отсутствием удлинителя поворотов и возможностью регулировки скорости загорания модуля светодиодов для обеспечения синхронизма с сигналом поворотника.
В этой версии упразднена функция включения лампы поворотника от контроллера с регулировкой времени свечения.
Применяемые детали расписаны на схеме. Транзисторы нужно ставить на ток не менее тока нагрузки светодиодных модулей и напряжением не менее 20В. Рекомендую в качестве выходных транзисторов использовать n-канальные mosfet в корпусе SOT-23.
Платы разработаны в SL и DipTrace для всех трех версий.
Необходимо подвести к плате питание +12В от АКБ. НЕ с ключа зажигания, а с АКБ. Это главный минус этой версии, почему и были сделаны вторая и третья.
Вывод IN L® подключается к штатной проводке автомобиля к проводу идущему на поворотник.
Светодиодные модули подключаются к выходам LED1-9 и светятся в соответствующей последовательности.
На вывод OUT L® подключается лампа поворотника, если лампа вообще остается иначе не подключаем ничего.
Регулировка времени горения лампы поворотника осуществляется установкой перемычки от вывода IN LED(X) к одному из выводов LED1-9. Чем выше номер вывода, тем дольше горит лампа.
Основным преимуществом этой версии является отсутствие необходимости в подключении платы к плюсу АКБ, что резко упрощает ее подключение. Но за удобства нужно платить.
По этой причине в данной версии и версии 2.1 отсутствует функция удлинителя поворотов.
Регулировка скорости заполнения огней настраивается установкой перемычки относительно массы на выводы SPEED1-5. Чем больше номер, тем медленнее заполнение. Регулировкой скорости заполнения осуществляется настройка времени горения модуля в такт лампам поворотников. Синхронизация автоматическая. В этой версии сохранена возможность подключения ламп поворотников через мосфет к контроллеру для регулировки времени горения.
В этой версии прошивка та-же самая, что и на 2.0, разница в том, что убран мосфет на лампу поворотника для вариантов реализации, когда лампа из поворотника убрана и работает только модуль светодиодов.
Небольшая демонстрация работы первой версии прошивки:
Вариантов применения в автомобиле может быть много, в зависимости от того, что именно Вы делаете.
Пара примеров подключения ниже.
Поворотник бегущий огонь + ДХО. Версия 3.1
Поворотник бегущий огонь + ДХО. Версия 3.1 Испытания и настройка.
Бегущий поворотник, дхо
Всем привет, наткнулся на очень интересную статью про бегущие поворотники и дхо.
Статья не моя внизу скину ссылку на первоисточник.
Схема построена на МК Ардуино, в этом нет ничего сложного.
Очень интересная конструкция которая позволяет сильно приобразить Ваши поворотники. Для питания нужен преобразователь 12 => 5 вольт.
Можно использовать обазную зарядку для мобилки.
Для меня лучше подойдет скрытый вариант, который оставит место для других потребителей.
Для построение чудо поворотника необходимо: 4 резистора 100 кОм и 4 резистора 47 кОм, сама ардуино, а также отрезки адресной светодиодной ленты ws2812b(обычная не подойдет)
Для соединения вхес елементов в целое необходима пайка, я думаю с этим проблем не будет, схему подключить так чтобы напряжение на схему поступало от включения «зажигания».
Плюсовой провод от действующих поворотников подключаются к 5 и 6 контакту контроллера через делитель напряжения из резисторов. Аналогичным образом подключаются кнопки для дополнительных режимов работы контроллера
Прошивка контоллера
Для прошивки необходим usb кабель и компьютер, ноутбук.
НОВЫЙ скетч, в котором количество диодов меняется переменно count качайте тут.
Скачать готовый скетч в файле можете по этой ссылке.
Как прошить ардуино, уже существует тысячи прекрасных постов поэтому я оставлю ссылку где подробно все расписано.
Весь код я оставлю ниже
#include // подключаем библиотеку
Adafruit_NeoPixel strip = Adafruit_NeoPixel(7, 7, NEO_GRB + NEO_KHZ800); //Инициализируем первый поворотник 7 диодов на 7 цифровом выходе
Adafruit_NeoPixel strip2 = Adafruit_NeoPixel(7, 8, NEO_GRB + NEO_KHZ800);//Инициализируем второй поворотник 7 диодов на 8 цифровом выходе
void setup()
<
pinMode(3, INPUT);
pinMode(4, INPUT);
pinMode(5, INPUT);
pinMode(6, INPUT);
strip.begin();
strip.show();
strip2.begin();
strip2.show();
>
void loop()
<
<
if ((digitalRead(5) == HIGH) and (digitalRead(6) == HIGH))
<
//Режим аварийной сигнализации, если на 5 и 6 пин приходит плюс
for(int k = 0; k
Поворотник станет еще более плавным и приятным.
Осталось дело за страшным сном — разборка фары )
Если вам понравится думаю иногда выкладывать подобные посты.
Ну а на сегодня у меня все. Всем добра)
Видео работы:
Ссылка на первоисточник: тыц
Метки: дхо, бегущий поворотник, ардуино
Комментарии 83
Добрый вечер! а где брал силиконовый канал?
Использовать дуину для бегущего поворотника это как на длинномере веточку возить. Яркости этих диодов мало для поворотника. Да и пихать код целиком в пост — моветон.
Использовать дуину для бегущего поворотника это как на длинномере веточку возить. Яркости этих диодов мало для поворотника. Да и пихать код целиком в пост — моветон.
При использовании адресных светодиодов Вы можете предложить альтернативу микроконтроллерному управлению? При использовании связки 74HC595, 2N7002 и светодиодов какое количество проводов будем иметь? Какой разъем будет установлен на фаре? Какие еще варианты бегущего поворотника имеются? Так много вопросов именно потому, что мне предстоит точно такая же работа.
Если совсем на логике собирать, то вот www.drive2.ru/c/465863352640341082/
Я имею ввиду, что использовать такой микроконтроллер в полной обвязке с для мигания 10 лампочками нерационально. Еще это все запихать в фару нужно. attiny2313 хватит с головой, а стоимость в 6 раз ниже
Для неподготовленного человека применение 2313 вместо дурынды может обернуться такими проблемами:
— Установка компилятора (AVRStudio, CVAVR)
— Поиск/покупка/изготовление программатора
— Написание прошивки с нуля, без использования библиотек и поэтому
— Тщательное раскуривание даташита
— Изготовление платы (ЛУТ?) или поиск/покупка макетки
— Установка обвязки самостоятельно (КРЕНка, кварц, как минимум)
Я очень не люблю ардуино, честно. Но у меня есть пара штук, не знаю зачем брал. Одна из них на базе ATMega16 без USB-UART и разъемов. Видимо тут такую лучше применить.
И, кстати, ардуино в Китае стОит дешевле, чем 2313 в местном радиомагазине…
Все есть у меня на драйве. Сейчас у меня диоды в габаритах и поворот. Дрл двухцветный
Б. ять я в школе рефераты меньше писал.
Я понимаю, что все помешались на ардуинках и пытаются их воткнуть куда ни попадя.
Эта схема в полпинка делается на обычных микросхемах серии 176 ( русская — импортный аналог не помню точно) — двоичном счетчике серии и одном или двух, в зависимости от желаемой длины дорожки, сдвиговых регистрах. Дополнительно ставишь ключевые транзисторы ( в зависимости мощности используемых светодиодов ( линеек светодиодов ) и приходит счастье. И самое главное, что эта серия работает ну прямо от 12В )))
Ремонтопригодность предлагаемого Вами варианта существенно уступает ардуино. Выпаять 176 14-ти ногую микросхему — надо обладать соответствующими навыками, а здесь купил ардуино за 200 рублей и понеслось «изобретение новых устройств»… Да и габариты у ардуино меньше, чем у 176 серии.
Да я и не спорю, что 176-я может быть в определенных устройствах быть лучше (как минимум не хуже) ардуино. Я про то, что многим людям проще и удобнее использовать ардуино. Человеку, который умеет паять, сложно понять сложность этого процесса для НОВИЧКА. Ардуино сводить пайку к минимуму. Я в домашних условиях пробывал ЛУТ и скажу, что без советов опытного товарища — я бы приуныл и бросил бы это занятие. ИМХО ардуино именно поэтому так популярна — не нужен паяльник от слова «совсем»!
Нет, я так намекаю, что у ардуино порог вхождения ниже. Достаточно купить ардуино и все. Не нужен паяльник, стол куда его поставить, припой, флюс, платы и электронные компоненты, а если паять SMD элементы, то обязательными станут еще и несколько пинцетов (и это я молчу про оптику, которая становится необходимой по мере уменьшения используемых компонентов).
Не поверишь, зарплату предлагает 50 т.р. на старте
И причина не в низкой зарплате, а в том что кругом одни олени в своей массе, не желающие шевелить головным мозгом
Специалисты уже перевелись. Т.е. сейчас их нет или очень мало. Предлагать 50 т.р. уже некому.
Вот это и грустно, что основная масса народу не хочет мозгами шевелить в принципе. И не только в электро-радиотехнике.
Зато бабла получать хотят все, только за что непонятно
У 176-й серии потолок питания 10 вольт. Есть серия 561, у которой допуск этого параметра 3-15 вольт, но про надежность отечественных КМОП я могу долго спорить.
А вы и не спорьте. Как радиотехник с 35летним стажем я тоже могу долго спорить, но не буду )))))
Я понимаю, что все помешались на ардуинках и пытаются их воткнуть куда ни попадя.
Эта схема в полпинка делается на обычных микросхемах серии 176 ( русская — импортный аналог не помню точно) — двоичном счетчике серии и одном или двух, в зависимости от желаемой длины дорожки, сдвиговых регистрах. Дополнительно ставишь ключевые транзисторы ( в зависимости мощности используемых светодиодов ( линеек светодиодов ) и приходит счастье. И самое главное, что эта серия работает ну прямо от 12В )))
У 176 максимальное питание 9В.
Тогда уж лучше 561, аналог CD40XX
9В это номинал.
по всем даташитам 176 серия работает от 4 до 15В
Напряжение источника питания, В… 9±5%
9В это номинал.
по всем даташитам 176 серия работает от 4 до 15В
Я понимаю, что все помешались на ардуинках и пытаются их воткнуть куда ни попадя.
Эта схема в полпинка делается на обычных микросхемах серии 176 ( русская — импортный аналог не помню точно) — двоичном счетчике серии и одном или двух, в зависимости от желаемой длины дорожки, сдвиговых регистрах. Дополнительно ставишь ключевые транзисторы ( в зависимости мощности используемых светодиодов ( линеек светодиодов ) и приходит счастье. И самое главное, что эта серия работает ну прямо от 12В )))
аналог 176 серии — 561 серия. Или голда 564. работает от 3В до 16В. Этим ваще напруга авто по барабану
У неопикселей яркости маловато для того чтобы в качестве поворотников использовать…
Это тяжело объяснить любителям гирлянд )))
Сам когда-то давно думал в эту сторону… Но посмотрев как это светит — отказался от идеи. Хотя тут на драйве проскакивали варианты с установкой микрух ws2812 с нормальными мощными диодами. Но там естественно не лента была 🙂
Ардуино — это не МК. Это устройства на основе микроконтроллеров. Если я не ошибаюсь, то все МК там Atmel AVR.
Скорее всего у него 328 контроллер на ней, в общем из пушки по воробьям))
Просто это удобно. Мне Ардуино нравится в том плане, что не надо зацикливаться и тратить время на всякие мелочи, вроде интерфейса пользователя и т.д. Есть куча готовых библиотек, правда, когда понадобилось получить ШИМ более высокой частоты, пришлось опять читать даташиты. Мне тут не очень нравится идея использования дешевых китайских модулей в системах, которые влияют на безопасность.
На этапе разработки ардуина удобная вещь, а вот для готовых изделий не особо красиво, хотя это не уно с её размерами. В данном случае она избыточна, можно и дигиспарк заюзать. Ну а на счёт ответственного использования — лампочки чаще горят в поворотниках чем продуманная электроника, ардуине тут нужна хорошая стабилизация напряжения и по входам более продуманные делители, ну и гидроизоляция для уличного исполнения.
Ключевое слово — «продуманная» ))) И не только электроника, а еще и светотехника. В данном случае ни первого, ни второго не заметил.
Это точно, поэтому я это отметил, сами комплектующие вполне себе, а вот исполнение…
у меня уже такие стоят)
Думаю, что лучше заменить направление «бега» света. А то получается что загорается лампа, и с противоположного края к ней побежали оконьки. Лучше наоборот, от лампы…
Обычно «огоньки» бегут в сторону маневра, вот и здесь также сделано: левый поворотник и огни бегут влево.
Думаю, что лучше заменить направление «бега» света. А то получается что загорается лампа, и с противоположного края к ней побежали оконьки. Лучше наоборот, от лампы…
Контроллер динамического (бегущего) поворота URMAX
Представляем вашему вниманию новинку от компании URMAX и SVETODIOD96 контроллер динамического (бегущего) поворотника!

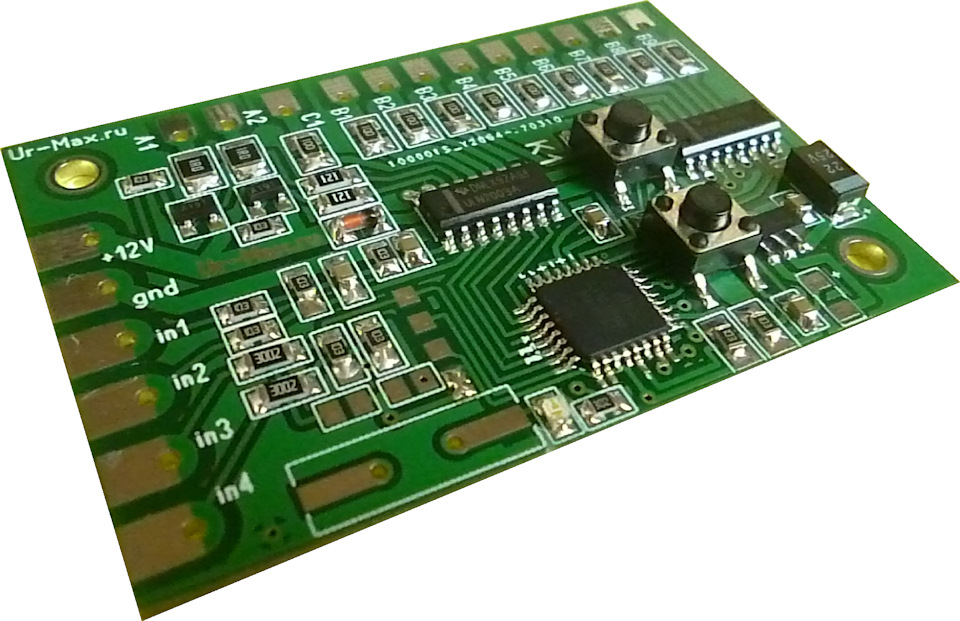

Контроллер динамического поворота представляет собой печатную плату с SMD компонентами и контактными площадками для подпайки проводов. Данная плата специально разработана для использования совместно с корпусом BOX-KA8 (в комплекте не поставляется). Контроллер настраивается под нужные режимы работы. На плате установлен светодиод программирования, кнопки К1 и К2.
Световые эффекты поворотников и «аварийки», настраиваются отдельно друг от друга и могут быть совершенно разными. Для пары поворотников нужен только один контроллер.
Данный контролер может использоваться:
1. для подключения передних поворотников совместно с ДХО или без них.
2. для подключения задних поворотников.
3. для подключения задних поворотников-дублеров основных поворотов и стоп-сигнала
В режиме переднего поворотника:
1. Динамические поворотники левый и правый.
2. Функция удлинителя поворота («ленивые поворотники»).
3. Дневные ходовые огни левый и правый.
4. Стробоскопы (лампами дхо).
5. Функция «проводи меня домой» (лампами дхо)
В режиме заднего поворотника:
1. Динамические поворотники левый и правый.
2. Функция удлинителя поворота («ленивые поворотники»).
3. Включение «аварийки» при включении заднего хода.
4. Функция «спасибо», включается отдельной кнопкой.
В режиме дублера заднего поворотника (динамическая строка):
1. Динамические поворотники левый и правый.
2. Включение «аварийки» при включении заднего хода.
3. Функция стоп-сигнала.
Контроллер подключается к постоянному питанию +12В, либо к проводу зажигания. В провод питания +12В необходимо установить предохранитель номиналом не более 10А. Сечение питающих проводов не менее 0,75мм ². Сечение проводов для подключения ДХО и ламп поворотов, должно быть от 0,35мм ² до 0,75мм ². Подключение проводов к плате осуществляется пайкой с нейтральным флюсом (например: канифоль), пайка проводов с кислотой запрещается.
На схемах условно обозначены светодиоды без резисторов на 12Вольт. В реальной жизни необходимо последовательно со светодиодами установить токоограничительные резисторы, либо использовать готовые светодиодные ленты с напряжением питания 12 Вольт.
• Подключение по схеме №1.(передние поворотники)
При включении одного из поворотников включится запрограммированный динамический режим, выход ДХО на этой же стороне отключится на время, пока включен поворотник. При включении «аварийки» повороты включатся в другой запрограммированный динамический режим. ДХО включаются при появлении сигнала соответствующей полярности на входе in3. При подаче сигнала +12В на вход in4, ДХО включатся в режим стробоскопов (если запрограммирована функция включения стробоскопов). При смене полярности сигнала на входе in4, ДХО включатся на 30сек (если запрограммирована функция «проводи домой»). Функция «удлинителя поворотов» работает так: при кратковременном перемещении и отпускании рычага включения указателей поворотов, поворотники автоматически отрабатывают несколько циклов и отключаются (кол-во программируется).
• Подключение по схеме №2.(задние поворотники)
При включении одного из поворотников включится запрограммированный динамический режим. При включении «аварийки» повороты включатся в другой запрограммированный динамический режим. При подаче сигнала задней передачи на вход in3 включится режим «аварийки» и будет работать до тех пор, пока этот сигнал не пропадет. Функция «удлинителя поворотов» работает так: при кратковременном перемещении и отпускании рычага включения указателей поворотов, поворотники автоматически отрабатывают несколько циклов и отключаются (кол-во программируется). Функция «спасибо» срабатывает при подаче короткого положительного импульса на вход in4. Для этого можно использовать любую кнопку без фиксации (кол-во миганий «спасибо» программируется).
• Подключение по схеме №3.(задние поворотники-строка+стоп-сигнал)
При включении одного из поворотников включится динамический режим и световой эффект пробегает в одну сторону от В1 до В9 или от В9 до В1 (программируется). При включении «аварийки» — сначала включается выход В5, а затем в стороны разбегается световой эффект (программируется). При подаче сигнала задней передачи на вход in3 включится режим «аварийки». При подаче положительного потенциала на вход in4 с педали тормоза, все светодиоды В1-В9 будут светиться непрерывно.
• Подключение по схеме №4.(задние поворотники-строка)
При включении одного из поворотников включится динамический режим и световой эффект пробегает в одну сторону от В1 до В9 или от В9 до В1 (программируется). При включении «аварийки» — сначала включается выход В5, а затем в стороны разбегается световой эффект (программируется). При подаче сигнала задней передачи на вход in3 включится режим «аварийки». При подаче положительного потенциала на вход in4 с педали тормоза, все светодиоды В1-В9 отключатся, а выход А2 активируется на все время удержания педали тормоза. К выходу А2 можно подключить еще одну светодиодную ленту другого цвета.
Более подробную информацию вы сможете найти на нашем сайте по ссылке
