Причины вибрации автомобиля нива
Поиск причины и устранение вибрации на автомобиле Лада Нива 4×4
Запоминаем скорость автомобиля и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.
На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.
Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).
Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.
Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.
Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески. Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу). Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.
Наиболее распространённые причины и алгоритм поиска вибрации
Примечание:
Данный метериал представляет из себя выдержки из бесед в рабочем чате инженеров АвтоВАЗа и механиков дилерских автоцентров.
Приветствую!
Новый автомобиль вибрация сильная при 40-50 км/ч. Заменили фланец, промвал, раздатку. В итоге остались вибрирующие рычаги раздаточной коробки. Центровка (3100.25100.20529) не оказывает влияния, как и снятый передний кардан. Есть дельная информация по борьбе с вибрацией?
2. Перемонтаж промвала на 120+120 градусов. Замена промвала.
3. Оценка биения фланцев КПП и РК (при биении фланцев производится их перемонтаж с затяжкой на регламентированный момент и/или их замена). Оценка биения валов КПП и РК (очень-очень редкое проявление), пробная замена узла.
2. Проверка биения колёс на подъёмнике
3. Проверить состояние подушек крепления двигателя, КПП, РК.
4.Запустить двигатель, перевести РК в нейтральную передачу, включить четвертую передачу КПП, поднять обороты до 1800-2500.
5. Проверка пром. вала на закусывание
6. Проверка фланца 2107-1701238 КПП на биение (0.2мм)
7. Проверка вторичного вала КПП на биение (0,15)
8. Поочередное отсоединяем карданные валы. Проверка на подъемнике при включенной блокировке РК, повышенная передача РК, 3-4 передача КПП, 1800-2500 оборотов двигателя
9. Отцентрировать РК по методике. Выставляем автомобиль на подъемник, ослабляем крепления подушек двигателя, крепления КПП и РК. Включить повышенную передачу РК, разогнать до скорости 60-80кмч, перевести КПП в нейтральную передачу, дождаться самостоятельной остановки вращения колес, при работающем двигателе затянуть все крепления
10. Заменить провал, повторить пункт 8 (без ослабления крепления двигателя)
11. Заменить КПП и повторить пункт 8 (без ослабления двигателя).
Добрый день, автомобиль 4х4 дата выпуска 06.2020г.. проявление вибрации наибольшее при разгоне на скорости 30-40км\ч и при движении на скорости от 100 км\ч до 110км\ч. удалось «вылечить» заменой фланцев КР 2шт. и фланцем КПП (вторичного вала). Биение фланцев составляло: верхний фланец (0,4мм), фланец переднего кардана 0,6мм. биения валов было в пределах 0,1мм.
Приветствую!
Мы, после всех танцев с бубном, выполнив все рекомендации, победили вибрацию путем установки подушек раздатки от Нива Шевроле 21214 1801012 02, отбалансировали и всё, проблема ушла.
Важное замечание:
Исключение (уменьшение) количества регулировочных пластин под опорами раздаточной коробки, должно помочь при устранении вибрации.
Но данный способ (поднятие РК вверх) может повлечь проявление контакта чехла ШРУСа переднего КВ о ребро поперечины подвески двигателя. Безопасный зазор должен составлять не менее 7мм.
Видео
Инструкция завода по определению причин вибраций трансмиссии внедорожников LADA
В ходе эксплуатации внедорожников Нива (ВАЗ 2121, 2131, 2123 или 4х4) могут появляться посторонние шумы и вибрации в работе двигателя, коробки передач (КП) или раздаточной коробки (РК). Для выявления причин этих неисправностей дилерские центры LADA пользуются рекомендациями завода, которые представлены в виде таблицы.
Рекомендации по выявлению источников вибрации в трансмиссии автомобиля ВАЗ-2121:
| № п/п | Характер проявления дефектов на автомобиле | Способ проверки на автомобиле | Источник дефекта | Способ устранения |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
| 1. | Вибрация РК при разгоне с места. Колебания рычагов переключения РК и вибрация на полу в районе передних сидений при трогании с места и разгоне на 1, 2, 3 передачах. | Проверяется при резком разгоне и трогании с места. | 1. Не отцентрированы РК и КП. | 1. Провести центровку РК и КП. |
| 2. Отсутствует центрирующая втулка в вилке эластичной муфты промежуточного вала. | 2. Заменить вилку или промвал в сборе. | |||
| 3. Значительный прогиб болтов и фланцев эластичной муфты. | 3. Заменить болты или промежуточный карданный вал в сборе. | |||
| 4. Не затянуты или повреждены опоры РК и задняя опора КП. | 4. Затянуть болты или заменить опоры. | |||
| 2. | Вибрация промежуточного карданного вала. Вибрация рычагов РК высокой частоты по направлению продольной оси автомобиля, а также на полу в районе передних сидений (чаще в диапазоне 80-100 км/час). | Проверяется на стоящем автомобиле: | 1. Повышенный дисбаланс промежуточного карданного вала. | 1. Заменить промежуточный карданный вал. |
| — при установке рычага РК в нейтральное положение на той же передаче в КП и тех же оборотах двигателя, что и в движении, вибрация должна остаться; | 2. Небольшой прогиб болтов и фланцев эластичной муфты. | 2. Заменить болты или промежуточный карданный вал. | ||
| — при установке в нейтральное положение рычагов РК и КП и тех же оборотах двигателя, что и в движении, вибрация должна исчезнуть. | 3. Биение фланца ведущего вала. | 3. Заменить фланец РК. | ||
| 4. Не выдержан зазор между центрирующим кольцом и втулкой. | 4. Заменить промежуточный карданный вал и центрирующее кольцо КП. | |||
| 3. | Вибрация двигателя. | Проверяется на стоящем автомобиле: | 1. Не затянуты или повреждены опоры двигателя. | 1. Затянуть или заменить опоры. |
| — при установке в нейтральное положение рычагов РК и КП и тех же оборотах двигателя, что и в движении, вибрация остается. | 2. Повышенные вибрации самого двигателя. | 2. Устранить неисправности двигателя. | ||
| 4. | Вибрация карданных валов привода переднего и заднего мостов. Вибрация рычагов РК высокой частоты по направлению продольной оси автомобиля, а также на полу в районе передних сидений на установившейся скорости движения (чаще в диапазоне 80-100 км/час). | Проверяется на движущемся автомобиле: | 1. Повышенный дисбаланс переднего карданного вала или биение его фланца на РК. | 1. Заменить карданный вал или фланец РК |
| — при нахождении рычагов РК и КП в нейтральном положении и той же скорости движения вибрация сохраняется. | 2. Повышенный дисбаланс заднего карданного вала или биение его на РК. | 2. Заменить карданный вал или фланец РК. | ||
| Примечание: если в большей степени вибрирует рычаг блокировки межосевого дифференциала, то наиболее вероятна вибрация от карданного вала привода переднего моста, а если рычаг переключения фланца передач – то от карданного вала привода заднего моста. | 3. Дисбаланс межосевого дифференциала. | 3. Заменить межосевой дифференциал. | ||
| 5. | Шум в трансмиссии при движении «внакат». Шум (типа «хр-хр») в трансмиссии автомобиля при сбросе оборотов двигателя (в переходном режиме или накате) от скорости 100 км/час. | Разогнать автомобиль до скорости 100 км/час, сбросить обороты двигателя, не выключая сцепления, повторить с рычагом переключения передач КП в нейтральном положении до появления шума (усиливается при включении блокировки дифференциала). | Неточность установки (центровки) РК в горизонтальной плоскости. | Провести центровку РК и КП в горизонтальной плоскости. |
| 6. | Шум двигателя. Повышенный шум (гул), передаваемый в салон, при наборе оборотов двигателя от 3000-4500 об/мин. | Проявляется на стоящем автомобиле при положении рычага переключения передач КП в нейтральном положении и увеличении оборотов двигателя от 3000-4500 об/мин. | Жесткая задняя опора двигателя. | Заменить заднюю опору двигателя. |
А вы с талкивались с подобными проблемами в работе двигателя и трансмиссии на внедорожниках LADA?
Полное устранение вибраций
Тихая Нива. Хотите, верьте, хотите, нет, но это возможно. Много лет детище отечественного автопрома, первый в мире кросовер, славится своими внедорожными характеристиками. Не одно поколение любителей загородных поездок, охотников, рыболовов или людей волей судьбы познакомившихся с этим автомобилем смогли оценить его по достоинству. Малый вес, короткая база и раздатка позволяют Ниве пробираться там, где даже именитые зарубежные внедорожники типа Nissan, Toyota и Mitsubishi ложатся брюхом на грунт и беспомощно крутят колесами. Неприхотливость в обслуживании, доступность деталей и комплектующих сделали Ниву идеальным бюджетным внедорожником. И все было бы хорошо, если бы не несколько недоработок. Не смотря на вышеперечисленные плюсы у авто есть и существенные минусы, это вибрации карданов и раздатки, плохое качество заводских запчастей и отсутствие какой либо шумоизоляции. На сегодняшнее время рынок предлагает большое количество опций, внедрив которые, можно добиться положительных результатов по доработке Нивы.
Для этого предлагаем произвести в нашей мастерской следующие доработки:
1. Подрамник для РК
2. Комплект «Бархатная раздатка» для РК, синхронизатор «Синхро-Спорт» и Муфта отключения переднего моста
3. Бесшумные ручки РК
4. Карданные валы на шрусовых соединениях
5. Кронштейны отвязывания редуктора переднего моста
6. Поворотные кулаки с нерегулируемыми радиальными шариковыми подшипниками
7. Сцепление от Шевроле-Нивы
8. Шумоизоляция салона
Но не обязательно выполнять весь комплекс работ, так как это не дешево. Владелец автомобиля просто должен решить, чего он хочет добиться от автомобиля, и в каких условиях он будет эксплуатироваться. Любая из вышеперечисленных доработок способствует существенному увеличению комфорта в эксплуатации и обслуживании Нивы.
Установить подрамник для КПП и раздатки автомобиля ВАЗ 21213-214 Нива.
Это приспособление поможет устранить проблему ВАЗовского внедорожника – вибрацию раздатки.Подрамник для альтернативного крепления раздаточной коробки имеет ряд преимуществ. Монолитная рама. Снижает до минимума всевозможные вибрации и шум, разгружает пол, увеличивает возможности регулировки по осям. Является естественной защитой картера раздатки.
При испытаниях зарекомендовал себя наилучшим образом. Позволяет разгонять машину без зубодробилки и шумов до 140 км/ч и выше (если мотор позволяет). Комплект изготовлен в заводских условиях из конструкционной стали;

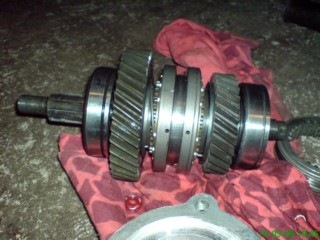

2. Установить комплект «Бархатная раздатка».
Двухрядные импортные подшипники и сальники, запрессованы в заднюю крышку раздатки и муфту отключения переднего моста, позволяющие устранить люфт (вибрации) и течи масла на фланцах раздатки и тем самым повысить комфорт при эксплуатации автомобиля. Муфта отключения моста добавляет еще одно положение рукоятки блокировки РК, благодаря которому Нива может стать значительно экономней в расходе топлива при движении по асфальтированным дорогам, а так же появилась возможность включения-выключения блокировки дифференциала на ходу, а синхронизатор «Синхро-Спорт» позволит нам переключать пониженую и повышеную передачи РК при движении;
3. Заменить рукоятки переключения раздатки на тюнинговые (собраны по типу рукоятки КПП). Это позволит убрать металлический зуд при работе раздатки;
Успешная борьба с вибрациями в трансмиссии
Езда на старой Ниве
у которой карданные валы с разболтанными шлицевыми это то ещё «удовольствие».
Слово вибрация абсолютно не отражает суть происходящего в недрах такой ходовки. Особенно это заметно после того как отъездишь пару лет на машине со ШРУС карданами и с третьей опорой раздатки. Ездил как на Жигулях только вой раздатки не давал забыть про то что едешь в Ниве.
А тут писец, если на скорости более 70 км/ч сбросить газ то начиналось такая тряска, что складывалось ощущение будто бы из машины сейчас повылетают все кости.
Хватило меня на такие вибропроцедуры ровно на пару недель, после чего из закромов родины были извлечены остатки беленькой Нивки, а именно — раздатка с 3-й опорой и карданы со ШРУС
В планах работ обозначилось:
1) устранить вибрацию (новые б/у карданы со ШРУС и 3-я опора)
2) заменить масло в раздатке и коробке на нормальное синтетическое (Mobil mobilube 1 SHC 75w90), которое зимой не превращается в солидол при маломальском морозе.
3) заменить датчик включения задней скорости (у стоявшего обломаны контакты, а сам какого то фига он вклеен на эпоксидку)
Задачи ясны, пора лезть под нище
отточенными, за годы владения Нивой, уверенными движениями демонтировал старые карданные валы
фотография конечно не передаёт того, но шлицевая болтается как карандаш в стакане
Хотел было уже заменить в раздатке масло, но та сказала — «ишь ты какой шустрый, а ну-ка сними меня да отвези к «лютому сварщегу», а то пробки то масляные ты не открутишь!». Аргумент оказался достаточно веским и раздатка была снята
поход к «лютому сварщегу» оказался успешным, пробки были хоть и с большим трудом, но всё же откручены
Следующим на повестке дня было разобраться с датчиком включения задней скорости, который был вклеен на эпоксидную смолу. Вооружившись проверенным временем поксиполом и новым датчиком
для каких целей он был обмазан эпоксидной смолой для меня осталось не ясным. Закрутил новый датчик на место, проверил работоспособность — всё в порядке.
Теперь самое интересное — установка и центрирование раздатки.
В интернете чего только не пишут про эту магическую операцию, и лазерные указки на фланцы лепят, и колёса вывешывают, а потом разгоняют машину на весу и затягивают крепления коробки и раздатки когда та находится в положении с наименьшими вибрациями, и третьи опоры ставят, и подрамники всяких видов мастырят. И всё это к сожалению лишь попытки победить последствия, а не устранение причин. А причины тут две:
1) не правильная работа промежуточного вала из-за несовпадению осей выходного вала коробки и входного вала раздатки, чтобы не было вибрации от промвала, оси должны пересекаться строго в самом ШРУСе
2) осевое биение вертолёта (фланца на КПП)
3) не соосное расположение фланцев раздатки и мостов, из за чего идут вибрации от карданных валов
ведь углы работы пары крестовин должны быть идентичными
иначе они в один момент времени будут пытаться вращаться с разной скоростью, от сюда и вибрация. Но такой косяк есть только у валов с крестовинами, у ШРУСов такой проблемы нет.
Карданы со ШРУСом уже есть,
биение вертолёта проверил и оно отсутствует (по крайне мере на глаз), по сему осталось только решить первую проблему, а именно выставить соосно коробку и раздатку.
Как это сделать понятия не имел, до этого обычно как и все вывешивал все колёса в воздухе, ослаблял крепления раздатки и коробки, заводил двигатель, включал передачу и разгонял машину до скорости 80 км/ч, после чего затягивал крепления раздатки и коробки. Результат всегда был конечно, но не то чтобы совсем положительный, один фиг тряска оставалась. И тогда я решился на установку третьей опоры раздатки
Она то и убрала все остававшиеся вибрации. Устанавливал я её после того как было найдено положение раздатки при котором наблюдалось наименьшее количество вибраций.
Результат был просто шикарен, выехав из гаража с привычкой аккуратно разгоняться, дабы не тряслась раздатка, я был изумлён возможностью резких стартов с места и при этом нет даже намёка на вибрации. Выехав на трассу был обрадован возросшей динамикой машины, раньше кое как мог разогнаться до 100 км/ч, а дальше все оставшиеся силёнки движка съедала вибрация да и треск от трансмиссии был такой, что и желания дальше держать педаль газа не возникало. С третьей опорой поведение машины разительно изменилось и стало можно разгонять до 130 км/ч, больше не пытался гнать, жалко старушку 🙂
Ну это было с прошлой Нивой, теперь нужно использовать накопленный опыт и победить вибрации у этой.
Для начала прикрутил на место раздатку, крепления до конца не затягивал.
В этот раз решил сначала попробовать отцентрировать раздатку без карданных валов, ведь с их положением то по любому всё в порядке, раз они со ШРУСами в место крестовин.
Завёл двигло, врубил 4 скорость в коробке, вытянул подсос, набрал скорость 80 км/ч и полез под машину двигать туда сюда раздатку с коробкой. Крутил вертел, но вибрация не большая оставалась, ну значит нужно опять ставить 3-ю опору. Подумал и решил поиграть ещё с вертикальными перемещениями раздатки, подпёр её домкратом и начал потихоньку опускать ожидая чуда и чудо через пару тройку миллиметров произошло, имеющаяся вибрация пропала. В образовавшийся зазор между опорами раздатки и днища напихал всяких железяк и затянул гайки креплений.
Отметил на днище место положения опор раздатки и принялся за камасутру с установкой карданных валов со ШРУСами, то ещё мероприятие скажу я Вам, но речь не об этом.
Поставил карданы, заменил масло в КПП и РК. Оставалось только прикрутить 3-ю опору раздатки, но решил проверить результат центровки раздатки без неё. Выехал из гаража и был приятно удивлён, машина на ходу стала не хуже обычного Жигуля, раздатка как в копаная стоит на месте, лишь при резких стартах с места чувствуются очень незначительные вибрации, не идущие ни в какое сравнение с тем беспределом который творился ранее. Радость испытал не описуемую, в первые за столько лет избавиться от вибрации — это что-то прямо УХ. Блин как же иногда нужно мало для счастья — купить ведро дырявое и заляпать на нём дырки 🙂
Осталось поставить сюда свой нормальный мотор 1,6 л., душевно допиленный напильником, в замен этого чахлого 1,7 л., а то ездить сооовсем скучно.
NIVA-FAQ
Кривой «вертолёт»
Основная и неопределимая с ходу на глаз беда. «Вертолёт» может быть кривым, как со стороны коробки, так и со стороны промвала. В результате, в одном случае можно обойтись его заменой, сняв промвал, в другом нужно снять раздатку (и заодно «как надо» затянуть или заделать гайку хвостовика коробки).
Проявляется кривизна в оттопыривании одной из лопастей на пару миллиметров внутрь детали, что ведёт к искривлению муфты. Также отверстие под хвостовик КПП в «вертолёте» точится, будучи, вероятно, зажатым не во втулку центрирующего кольца, а в отверстия болтов муфты, что в связи с изначальной кривизной лопасти приводит к неправильной центровке осей лопастей и оси вращения «вертолёта» или что-то в этом роде. На промвале в сборе это не видно, так как на новой муфте надет хомут. А на машине это видно, как искривление полосочки облоя, проходящей вдоль центра фрагментов муфты, в месте гнутой лопасти «вертолёта».
Опора и кронштейн крепления коробки
В результате раздатку, закрепленую на шпильках, невозможно отцентрировать по причине ее изначальной несоосности с хвостовиком КПП. Отсюда возникают вибрации на определённых оборотах и тот же «расколбас» на малых, с круговыми движениями раздатки.
Карданы
Отбросим случаи смерти крестовин и связанные с ними неприятности. Рассмотрим случай с задним карданом и его передней крестовиной на короткой Ниве 21213.
Вопрос центровки раздатки относительно ШРУСа промвала подвижкой её так, чтобы при развороте точка центра «вертолёта» промвала не ушла в противоположную сторону, решается установкой регулировки влево-вправо, то есть разворотом только задней части раздатки, чтобы не нарушить соосность центральной точки промвала в ШРУСе. Это достигается только использованием альтернативного способа крепления раздатки, в частности применением подрамника.
В работе переднего кардана при этом особых изменений не будет, так как вполне статичен при работе.
Мелкие пакости
Существует также несколько видов мелких неисправностей, влияющих на увеличение вибраций при движении. На первый взгляд они совершенно не связаны с появлением или увеличением вибрации, однако, связь межу агрегатами в машинах с полным приводом очень жесткая.
К таким неисправностям относятся подклинивание задних тормозных цилиндров или перетяжка ручника: любая лишняя нагрузка на кривой задний кардан даст вибрацию на раздатку. При этом ощущается потеря наката, непопадание синхронизаторов КПП при переключении передач, утягощение вращения руля, поскольку машину как бы растягивает преимуществом тяги переднего моста, и невозможностью дифа заднего моста работать нормально. Блокируется всё, что можно, и ход у машины ужасный, управление тем более, удары при каждом нажатии на газ, плохая работа сцепления. Для этого достаточно лишь одного из двух заклинивших поршней тормозного цилиндра на одном колесе.
Проверять исправность тормозных цилиндров а также подшипников полуосей надо обязательно, так как подшипники децентрируют при люфтах барабан, и колодки, которые закреплены на щитке, начинают тереться о нижнюю часть барабана. На весу при этом всё выглядит нормально, колесо крутится свободно, так как под весом диска и резины весь люфт подшипника уходит вверх, а при нагрузке под тяжестью кузова он будет внизу.
Конечно, данная статья не претендует на то, чтобы стать аксиомой, а являет собой попытку изыскания скрытых причин надоевших всем нивовских болезней. Автор добился достаточных успехов в борьбе с причинами, а не следствиями вибраций, потратив на это очень много времени и средств. Так что, просил бы общественность не критиковать материал, а искать в нём рациональное зерно и пополнять данную тему своими наблюдениями и предложениями.
Автор KEROSIN
