Принцип работы лебедки на авто
Принцип работы лебедки, подробный разбор
Помнится когда-то, когда поставил себе лебедку, встал вопрос — а как она работает? что там внутри блока соленоидов? почему к лебедке подключается четыре кабеля?
В документации заводов-изготовителей имеются только монтажный схемы, показывающие как лебедку подключить, но многие сталкиваются с ремонтом своими силами и начинают бороздить просторы интернета, что бы найти ответы на свои вопросы. Так и я поступил когда-то давно. а вот информации доступной и понятной не так много. И помогло мне то, что я являюсь по профессии энергетиком и сопоставив несколько кривых схем разобрался. А вчера приятель купил б/у лебедку дешево, без блока управления. И что бы было так же дешево, начались разговоры о том, чем блок соленоидов заменить. Предлагались втягивающие реле от стартеров и еще что-то. Но никто из принимающих участие в дискуссии хорошо не знал схему. Я тоже подзабыл. полез в интернет, но ситуация не изменилась, по прежнему нет хороших и понятных схем.
Что же, пришло время положить этому конец! Начнем!
Схема №1. На ней показаны аккумулятор, пульт, два соленоида (С1 и С2) и мотор лебедки.
Каждый соленоид имеет перекидной контакт и катушку управления КУ. Когда на катушку управления не приходит напряжение, соленоид под действием пружины держит замкнутым контакт 1-4. Сейчас на схеме красным цветом показаны участки цепи, на которых имеется положительный потенциал 12В, синим цветом — отрицательный или «масса». Мотор лебедки не вращается. На моторе показаны четыре вывода и внутреннее устройство мотора: обмотка статора, ротор, щетки.
Нажимаем кнопку на пульте на сматывание лебедки (Смотрим схему №2):
«Плюс» поступает на катушку управления первого соленоида С1, он перекидывает подвижный контакт и замыкает контакт 2-3 далее от «плюса» аккумулятора по красным стрелкам отслеживаем протекания тока: С соленоида на начало обмотки статора W1, далее на W2, затем на контакт 1-2 соленоида С2. (Здесь хочу отметить, что на моей схеме названия выводов соленоидов названы произвольно, в действительности они могут называться совершенно по другому. Определить где какой можно следующим образом при помощи мультиметра — поставить его в режим «прозвонки» и на не включенном соленоиде найти замкнутый контакт, затем подать на катушку управления соленоида питания и убедится, что два оставшихся вывода замыкаются при срабатывании соленоида.) Далее ток с вывода 1 соленоида С2 приходит на вывод мотора А, запитывая щетки.
Лебедка сматывает трос.
После того, как Вы отпустите клавишу пульта происходит следующее: Все мы мало-мало помним электротехнику и и знаем, что катушки и магнитопроводы умеют накапливать энергию. Следовательно мотор лебедки не остановится мгновенно, а будет вращаться, пока не истратит накопленную в себе энергию. Но для лебедки это паразитное явление. Поэтому производителями предусмотрено электрическое торможение мотора. Смотрим схему №3
Соленоид С1 возвращается в свое нормальное положение и замыкает обмотку статора накоротко, тем самым разряжая накопленную в ней энергию. Замкнутая цепь выделена зеленым цветом. В сочетании с механическим тормозом редуктора лебедки получается эффективная остановка вращения.
При включении клавиши пульта на разматывание троса лебедки срабатывает соленоид С2 и ток по статору протекает в обратную сторону, а вот на щетки ток приходит так же. Ток можно отследить по красным стрелкам на схеме №4:

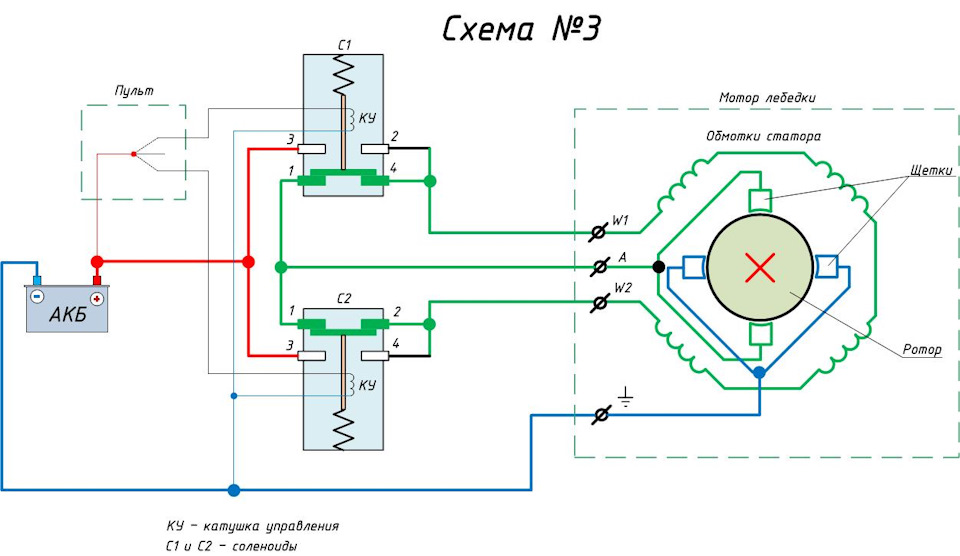

Лебедка начинает вращаться в обратном направлении. При отпускании клавиши пульта происходит процесс, показанный на схеме №3
Ну вот и все, надеюсь моя статейка окажется для Вас полезной! Спасибо за репосты и отметки «Нравится» 😉
Как правильно пользоваться автомобильными лебёдками
Если вы планируете регулярно ездить по бездорожью, то обязательно стоит купить автомобильную лебедку. Выбор правильного варианта может быть непростой задачей, так как существует много разновидностей. Давайте узнаем какие факторы следует учитывать, чтобы выбрать правильную лебедку.
Размеры лебедок
Вы можете рассчитать его, взяв полную массу автомобиля и умножив на 1,5. Это минимальный номинал, но некоторые факторы могут привести к превышению допустимой мощности.
Таким образом, если ваш автомобиль весит 1,8 тонн, то выберите лебедку грузоподъемностью не менее 2,7 тонн.
Если вы сомневаетесь в том, какой размер лебедки лучше всего подходит для вашей машины, всегда ошибайтесь в большую сторону, так как одной из наиболее распространенных проблем является перегорание электромагнита.
Это происходит, когда двигатель потребляет слишком много тока в течение длительного периода времени. Затраты на покупку лебедки большего размера значительно увеличат ее производительность и ожидаемый срок службы.
Типы лебедок
Лебедки приводятся в действие двумя различными способами. Наиболее распространенными являются электрические лебедки, которые используют аккумулятор автомобиля для вращения двигателя. Электрические лебедки, как правило, имеют более высокую скорость намотки и несколько проще в установке.
Кроме того, они имеют преимущество использования пульта дистанционного управления, который позволяет безопасно стоять подальше от лебедки и транспортного средства во время работы.
Основное различие между гидравлической и электрической лебедкой заключается в источнике питания. Гидравлические лебедки приводятся в действие насосом гидроусилителя руля автомобиля. Электрические лебедки соединены с аккумуляторной батареей автомобиля и электрической системой.
Электрическая лебедка является наиболее распространенным и широко используемым типом. Они достаточно долговечны и зачастую дешевле, чем гидравлическая лебедка, но если использовать их дольше, они могут перегреваться.
Поскольку электрическая лебедка потребляет много энергии от электрической системы автомобиля, важно убедиться, что для ее работы достаточно энергии. Посмотрите номинальную мощность лебедки производителя и убедитесь, что аккумулятор и генератор переменного тока вашего автомобиля могут обеспечить необходимую силу тока для работы на полную мощность, даже при включенных фарах.
Таким образом, если вам придется использовать лебедку весь день, то вы можете столкнуться с проблемой с электрической системой вашего автомобиля (в этом случае выбирайте гидравлическую).
Какой канат выбрать
Однако со временем стальные тросы будут разъедаться, разрушаться и ломаться. Если это происходит под напряжением, стальной трос может привести к серьезным травмам из-за накопления в нем потенциальной энергии.
Синтетические тросы намного легче и обладают меньшим потенциалом энергии. Таким образом, если они рвутся под напряжением, меньше шансов получить травму или повреждение.
Автомобильная лебедка – незаменимый помощник любителей экстрима
Автомобильная лебедка входит в число тех приспособлений, который обязан иметь в своем арсенале каждый любитель экстремальной езды. С помощью этого механизма человек получает возможность буквально своими руками переместить достаточно тяжелый груз практически в одиночку.
1 Устройство и принцип работы автомобильной лебедки
Несмотря на то что каждый из механизмов для перемещения грузов относится к определенному типу, все они имеют практически одинаковую конструкцию. В нее входит катушка и платформа. Некоторые самодельные модели вместо платформы могут быть оборудованы специальным держателем. В конструкцию также входит стальной трос или канат, который помогает перетаскивать груз своими руками. Один конец каната привязывается или цепляется к грузу, в то время как второй конец наматывается на катушку лебедки. В процессе наматывания человек тратит гораздо меньше усилий, что позволяет ему перемещать грузы с большой массой и размерами. На катушках ручного типа для наматывания каната предусмотрен специальный рычаг. Гидравлические и электрические механизмы снабжены специальным мотором. Перемещение груза с такими устройствами происходит без участия человека.
Лебедка для вытаскивания автомобилей имеет такую же конструкцию и принцип работы. Ее основная функция – спасение автомобилей из природных ловушек, которые часто попадаются при езде по бездорожью. Платформа такой лебедки крепится на раме автомобиля стационарно. Место крепления устройства сейчас считается одной из самых обсуждаемых тем по той причине, что многие водители считают правильным устанавливать конструкцию на защиту бампера авто. Это нельзя назвать правильным, так как при буксировке внедорожника появляется риск повредить не только кенгурятник, но и те части кузова, к которым он крепится. Самым оптимальным вариантом будет монтаж платформы стационарно на несущую часть кузова автомобиля. Другой вариант – это переносная или съемная лебедка. Такое устройство можно устанавливать и снимать в любое время. Для этого к раме авто крепится только платформа, на которой с помощью болтов фиксируется сама лебедка.
Похожие статьи
Принцип работы лебедки для вытаскивания авто достаточно прост: если внедорожник застрял, свободный конец каната привязывается к надежной опоре. После этого водитель начинает вращать рычаг, постепенно вытаскивая машину. Если авто снабжено гидравлической или механической лебедкой, то автовладельцу достаточно нажать кнопку, после чего механизм сделает всю работу сам.
Современные модели переносных и стационарных лебедок для буксировки внедорожников настолько надежные и мощные, что при определенных условиях они способны вытащить машину из оврага. При этом устройство приподнимает внедорожник, и тот плавно приближается к опоре. В большинстве случаев такие лебедки используются исключительно на различных спортивных состязаниях. В обычных условиях для перемещения машины достаточно устройства средней мощности, которое может создать дополнительную тягу и помочь вытащить авто.
2 Типы и описание буксировочных механизмов
Лебедки для эксплуатации на авто делятся на несколько типов. Выделяют ручные, механические, гидравлические и электрические лебедки. По типу крепления устройства делятся на стационарные и переносные. Внешне все буксировочные конструкции очень похожи между собой, разница между ними состоит в приводе, скорости работы, мощности, габаритах и массе. Рассмотрим каждый из типов лебедок более подробно.
Первый тип буксировочных устройств – это ручные лебедки. Для них характерна очень простая конструкция и возможность использования без источника питания. Наматывание каната водитель выполняет своими руками. К достоинствам ручных конструкций относится:
Второй тип буксировочных приспособлений – это механические устройства. Их очень часто путают с ручными лебедками, однако по принципу работы они существенно отличаются. Механическая конструкция не требует вмешательства человека, но не зависит от источников питания. В качестве последнего лебедка использует вал отбора мощности мотора машины.
К достоинствам такого устройства можно отнести простоту принципа работы и конструкции, а также небольшую стоимость. По сравнению с ручным приспособлением механические лебедки более мощные, они не требуют особого ухода. Кроме того, в процессе использования такой конструкции можно регулировать скорость ее работы за счет уменьшения или увеличения оборотов двигателя внедорожника.
К недостаткам механической конструкции относится постоянная зависимость от двигателя машины. Если он неисправен, то лебедка в буксировке авто не поможет. Мотор машины также влияет на время эксплуатации механизма: пока работает силовой агрегат, будет работать и лебедка. Третий большой минус – это сложность в установке своими руками – чтобы снабдить машину механической лебедкой, придется разобрать и снова собрать почти половину мотора.
Третий рассматриваемый нами вид – это гидравлические приспособления. Такая лебедка оснащена собственным двигателем, что дает возможность установить ее практически на любое авто, снабженное гидронасосом. Гидравлика применяется тогда, когда необходима повышенная мощность буксировочного устройства и не имеет значения скорость наматывания троса.
К достоинствам гидравлических конструкций относится высокая мощность при небольшой массе и габаритах. Такая лебедка не нуждается в регулярном обслуживании, она работает очень плавно и практически бесшумно.
Минусы гидравлической конструкции начинаются с того, что если мощности недостаточно, то придется либо заменить гидронасос, либо пользоваться переносной буксировочной конструкцией. В конструкцию гидравлического устройства входят электронные приборы, что обязывает водителя позаботиться о защите лебедки от влаги. Еще один недостаток – это небольшая скорость наматывания каната.
Четвертый тип лебедок – это электрические устройства, пользующееся самым большим спросом среди современных водителей-экстремалов. Источником питания электрических буксировщиков служит аккумулятор машины. К достоинствам приспособления относится:
Устройства для буксировки электрического типа имеют и определенные недостатки. В первую очередь, они плохо защищены от попадания влаги. Если часто использовать такое устройство, то оно очень быстро разрядит аккумулятор. Более того, электрическая лебедка способна существенно снизить ресурс источника питания, если ее используют чаще, чем раз в два дня. Еще один недостаток – это высокая стоимость конструкции.
Помимо принципа работы, лебедки делятся на переносные и стационарные. К первому типу относятся устройства, которые можно снимать и устанавливать в любое время. Как правило, они обладают малым весом и небольшими габаритами, однако их мощность гораздо ниже, чем у стационарных лебедок. Последние гораздо мощнее переносных, но их вес, размеры, а зачастую и принцип крепления не позволяют монтировать и снимать их тогда, когда в этом нуждается водитель.
3 Делаем лебедку для буксировки авто сами
Очень высокие цены на качественные модели гидравлических и механических буксировочных устройств вынуждает владельцев авто искать альтернативу в виде изготовления конструкции своими руками. Самый простой вариант самодельного приспособления для вытаскивания машины можно изготовить из подручных средств. Для работы понадобится стальной трос, труба, одетая на ось, и крепкий рычаг. В качестве оси можно использовать любую попавшуюся под руку палку или полено, которое нужно надежно забить в землю. Далее на ось надевают большую трубу, которая играет роль самодельной катушки. После этого необходимо сделать пару витков каната, и под один из них вставить кусок арматуры. Далее катушка прокручивается с помощью рычага, трос постепенно наматывается, вытаскивая авто из ловушки.
Собрать своими руками примитивную переносную конструкцию может каждый из нас. Но не каждому хватит сил вытащить с ее помощью крупногабаритный внедорожник. Что же делать в такой ситуации? Лучшим выходом станет изготовление электрической лебедки. Для работы нам потребуются:
Сразу предупреждаем, что полученная в результате лебедка будет иметь высокую мощность, поэтому лучше всего ее применять для буксировки авто с укрепленным днищем. А самый лучший вариант, если на вашем внедорожнике будет установлена композитная защита картера.
Вначале необходимо изготовить катушку. Для этого нарезаем 2 круглых диска и соединяем их с помощью труб. После этого изготавливаем платформу. С этой целью можно использовать прямоугольные трубы и стальной лист. Затем на готовую катушку наматывается трос, устройство крепится к платформе с помощью шпилек. После этого конструкция подключается к мотору. Изготовленное своими руками буксировочное устройство можно загрунтовать и покрасить.
Лебедка. Виды и устройство. Работа и как выбрать. Безопасность
Лебедка – это тяговое устройство, которое осуществляет подтягивание каната, цепи или троса. С ее помощью осуществляется подъем тяжелого груза по вертикали или его буксировка по горизонтали. Подобные механизмы нашли широкое применение в различных отраслях бытовой жизни, а также являются неотъемлемым техническим оснащением многих промышленных объектов, а также автотранспорта. Именно с помощью лебедки подымается лифт, подтягиваются автомобили для погрузки на эвакуатор, втягивается корабельный якорь и т.д. Краны, работающие на стройках, также оснащаются лебедкой.
Как устроена лебедка
Принцип работы устройства довольно простой. Она представляет собой передаточный механизм с барабаном, на который закреплен трос, цепь или канат. С помощью привода различной конструкции барабан вращается, наматывая при этом трос на себя. Простейшая лебедка используется для оснащения колодца. С ее помощью осуществляется спуск и подъем ведра с водой.
Устройство имеет усиленный корпус, а также надежную систему крепления, что позволяет ему выдерживать вес подымаемого предмета. Лебедочная конструкция многократно уменьшает фактическое усилие, требуемое для вращения барабана, по сравнению с реальным переносимым весом. Такой механизм может использоваться для подъема груза массой от нескольких сот килограмм до десятков тонн.
Типы приводов для лебедок
Подъемные механизмы отличаются между собой в зависимости от того что именно осуществляет вращение барабана для сматывания троса. По этому критерию лебедки разделяют на следующие виды:
Ручные
Самые легкие, компактные и доступные. Они оснащаются рукоятью или рычагом, при воздействии на которые осуществляется проворачивание барабана. Лебедки с рукоятью являются менее грузоподъемными. Их принцип действия похож на мясорубку. Только вместо винта у них барабан, выполненный в виде ровного цилиндра, на который накручивается трос. Рукоятка проворачивает мелкую шестеренку, а та в свою очередь задействует большую, жестко зафиксированную на барабане. Получается простейший понижающий редуктор.
Рычажное устройство оснащается рычагом, который двигается вперед и назад, создавая поступательные движения. В результате задействуется храповой механизм, поворачивающий барабан. Скорость сматывания у подобной конструкции ниже, но она позволяет при минимальном прикладывании мускульной силы многократно усилить подтягивание и поднять большую массу.
Электрические
Лебедки с электроприводом более удобные, поскольку осуществляют подъем груза при нажатии на кнопку. Их конструкция зачастую позволяет передвигать предметы по вертикальной и горизонтальной плоскости. Они оснащаются электромотором, который с помощью передаточного механизма двигает барабан. Именно такими лебедками оснащаются лифты. На рынке представлено огромное множество электрических устройств, грузоподъемность которых доходит до 15 тонн. Более мощные лебедки редкость, поскольку имеют адаптированную конструкцию для установки на различные системы, такие как подъемный кран.
Электрические лебедки обычно оснащаются выносным пультом, подсоединенным к электромотору с помощью длинного кабеля. Обычно он имеет две кнопки. Одна осуществляет накручивание троса, а вторая разматывание. Зачастую электрические лебедки имеют звуковой динамик, который подает предупредительный сигнал о работе устройства. Он является обязательным для мощных механизмов, поднимающих многотонные предметы.
Гидравлические
Лебедки гидравлического типа приводятся в движение под воздействием гидравлического насоса. Они очень надежные и устойчивые к перегрузке. В случае подъема слишком серьезной массой механизм останавливается, а не перегорает как это присуще лебедкам на электрическом приводе. Такие конструкции могут работать даже под водой. Единственный их недостаток в низкой скорости сматывания троса.
Виды лебедок по предназначению
Существует масса конструкций лебедок, которые разработаны специально для определенных целей применения. В результате адаптации они практически не могут использоваться в других направлениях.
Все типы лебедок можно сгруппировать в 3 категории:
Монтажная лебедка предназначена для подъема грузов по вертикали. Такой тип устанавливают на строительную технику, а также для передвижения лифта. Компактные устройства, действующие по этому принципу, можно встретить в автомастерских, где с их помощью вынимаются двигатели.
Тяговые предназначены для скручивания горизонтально лежащего троса, цепи или каната. Именно такие устройства устанавливают на внедорожники и используют в качестве буксировочного средства на автомобилях. Они имеют немного адаптированную конструкцию барабана, которая не позволяет тросу разматываться в спокойном положении. К примеру, если монтажную лебедку оставить без нагрузки и демонтировать с места где она подвешена, то ее трос намотанный в бухту ослабнет. У тяговых устройств этого не произойдет.
Монтажно-тяговые универсальные. Они предназначены как для подъема груза, так и его подтягивания к горизонтальной плоскости. Такие системы можно встретить на эвакуаторах, предназначенных для перевозки автомобилей. Сначала они притягивают авто к себе, а затем его приподнимают оставляя на дороге только 2 колеса. При этом во время движения именно на лебедку ложиться нагрузка по сцеплению между двумя транспортными средствами.
Критерии выбора лебедки
Подбирая лебедку, стоит в первую очередь ориентироваться по нескольким важным критерием:
С типом привода все понятно. Если есть доступ к электричеству, то можно выбрать электролебедку, если его нет, то ручную. Что касается гидравлических устройств, то обычно они требуют отдельного подключения к гидронасосу, который придется покупать отдельно.
Грузоподъемность очень важный критерий, на который необходимо обратить внимание. Именно от него зависит тяговое усилие. В том случае если устройство подбирается для установки в гараж, чтобы демонтировать и ставить автомобильные двигатели, то подъемник с грузоподъемностью 1 тонна будет достаточным. Если же лебедку планируется использовать в качестве вспомогательного тягового средства для буксировки автомобилей, то нужно брать более мощные устройства, процентов на 30 сильнее, чем вес машины, а лучше в 2 раза.
Длина троса также важнейший критерий, на который нужно обращать внимание. Дело в том, что вместительность барабана не безгранична, поэтому на него можно намотать ограниченную по толщине бухту троса. Если лебедка нужна для вытягивания автомобиля с западни, то длины 30 м более чем достаточно. Для строительства, где необходим подъем тяжелых бетонных блоков внутри помещения, обычно достаточно троса на 10 м.
Как используют лебедки автомобилисты
Лебедка является востребованным оборудованием для автолюбителей. Зачастую ее можно увидеть на передней или задней дуге возле бампера у внедорожников. Также ее возят в багажнике, не закрепляя на автомобиль. В том случае если машина попадет в заболоченную местность или колеса проваливаются, и она не может выехать своим ходом, с помощью лебедки ее можно достать практически из любой западни. Для этого необходимо взять конец троса и зацепить его за доступный хорошо устойчивый предмет. В первую очередь в его качестве можно использовать растущее живое дерево. Также подойдут крупные валуны или другие зацепы, масса которого или надежность фиксации выше веса авто. После этого механизм лебедки запускается и в результате сматывания троса она подтягивает машину к предмету.
Правила безопасности
Поскольку лебедка это механизм повышенной опасности, при эксплуатации нужно прислушаться к следующим правилам:
Помимо того, что трос может оборваться и его такелаж пролетит с большой скоростью, существует еще и опасность того, что сам механизм лебедки подведет. Это актуально для устройств, которое осуществляют вертикальный подъем груза. Нельзя в это время находиться под подвешенным предметом. Особенно это опасно, если подымается масса, находящаяся на грани грузоподъемности лебедки.
Необходимо уделять особое внимание обвязке, закрепляемой на предмете, который необходимо поднять. Ее запас прочности должен превосходить фактический вес объекта. В этом случае конец троса будет надежно закреплен. В качестве обвязки лучше использовать цепи, поскольку они в отличие от ремней, канатов или троса не перетираются.
