Прицеп дача для легкового автомобиля до 750 кг своими руками

Постройка кемпера на базе прицепа МЗСА (ч.1)

Почти каждый год вот уже несколько лет подряд я выезжаю на две-три недели на природу с палаткой.
Вместе с палаткой и этим скарбом едет еще мое парапланерное снаряжение, парашют итд. И если раньше, будучи одному, еще можно было с этим как-то существовать: мой параплан и часть шмоток в машине, я в палатке, еще что-то под навесом, то сейчас ко всему добавился такой же объем снаряги моей жены. Да и под конец второй недели палатка начинает бесить — в ней не разогнешься, спальники отсыревают, земля все равно не идеально ровная итд. Если переезжаешь в другое летное место, все это надо собирать, там разбирать… Ко всему этому недавно прибавилась парамоторная установка, которая хоть и ранцевая, но занимает очень много места в машине.
Я давно засматривался на небольшие домики на колесах, но не было никакой возможности ни купить, ни сделать, т.к. ни денег, ни места для постройки не было. И, наконец, звезды сошлись!

Начинаем!
Из хотелок на первом этапе:
-Не выступать за габарит ширины автомобиля
-Не очень длинный
-«Аэродинамичная» форма для снижения лобового сопротивления и расхода топлива.

Удивительно, но выбор б/у прицепов оказался очень мал, а из новых выбор первоначально пал на МЗСА 817705.012 с длиной внутри кузова 2735 мм и шириной 1370. Смоделил каркас прицепа в первом приближении:

Поехали с женой за прицепом, посмотрели еще на соседние модели, у жены возникла крайне рациональная мысль: большинство стройматериалов кратно 3 метрам, следующая модель дороже совсем немного, но в хозяйстве будет значительно полезнее!
Приобрели МЗСА 817711.012 той же ширины, но длиннее на полметра внутри.

Обновил электронный макет прицепа, добавил еще один шпангоут, смоделил габаритно машину для понимания общих пропорций.

Каркас сварной из стальных труб 20х20х1.5, масса погонного метра 0.84 кг, общий метраж труб 83 метра.
Масса каркаса

70 кг, еще 380 кг грузоподьемности в запасе есть. Между шпангоутами будут установлены плиты XPS, после чего обтяну стеклотканью с эпоксидной смолой.
В конструкции немало гнутого профиля с 4 разными радиусами: 180, 380, 1400, 1600 мм. Для первых двух делаю простейший трубогиб из фанеры и профильной трубы.

Источник

Прицеп-кемпер (теоретическая подготовка)

Почти решился начать строительство кемпера на базе прицепа.
Становится тесновато в путешествиях по необъятной, + хочется больше комфорта. Уже который день занимаюсь рисованием на бумаге всяких набросков и размышлений на тему как и из чего это все делать.

Внутренний перфекционист требует больше, крепче, надежнее и т.п. Здравый смысл зашел в тупик, т.к. опыта ноль.

Итак: Предварительно выбор «базы» для кемпера пал на прицеп МЗСА 817712.001-05.

Основной критерий — подходящие размеры. Долгие прикидки о внутреннем наполнении привели к размерам модуля 3600х2000мм.
С учетом скосов, дно модуля должно быть 3100х2000мм, что идеально ложиться на размеры прицепа: Длина платформы 3119мм, ширина 1511мм, внешняя ширина 2000мм.

Отсюда первый вопрос:
Прицеп. Хватит мне этого прицепа по остальным характеристикам? Грузоподъемность и т.п? Вообще, нормально строить модуль по внешним габаритам, со встроенными арками для колес?

Материал. Склоняюсь в стальному профилю 50мм. Внутри утеплитель, снаружи алюминий, внутри — пока не ясно. Хотелось бы что-то вроде ламинированной фанеры, или что-то похожее на материал которым вагоны дальнего следования РЖД отделаны ) Вообще стиль «купе поезда» меня бы устроил на 100%.

Высота модуля. Хочется комфортно находится внутри при росте 185 см. При этом, высоту нужно экономить, ведь это парусность, устойчивость и т.п. Искать золотую середину, или не париться?

Наполнение Тут кое что понятно. Есть определенные требования: Комфортное размещение 3х человек (2+1), кухня, санузел, зона отдыха/приема пищи. В общем классика. Нюансом является только трете спальное место, которое диктует определенную внутреннюю компоновку.

Вот что получилось у меня:

Справа обеденная зона, трансформируемая в спальное место 1900х1200, левее плита и мойка, напротив мойки — санузел, еще левее холодильник, напротив него выход. Слева, в задней части прицепа спальное место для третьего человека. Под ним багажник с доступом снаружи модуля.

Всякие емкости, баки и техническое оборудование под сидушками обеденной зоны. Не осталось места под полноценный шкаф… надеюсь хватит полочек над кухней.

Нужно продумывать коммуникации, отопление/кондиционирование, электрику. примерное представление есть, но четкой картины нет. Напрашивается газовый баллон на дышле, от него питание плиты и отопителя.

Буду рад любой поддержке, критике, советам. Потому, что если я что-то не сказал — скорее всего это не очевидно и не стоит упоминания, а просто мне не знакомо 🙂

Источник

Строим новый жилой прицеп #VanWagen.

Привет друзья и единомышленники.
.
Давно ничего не писал, хоть и есть что рассказать.

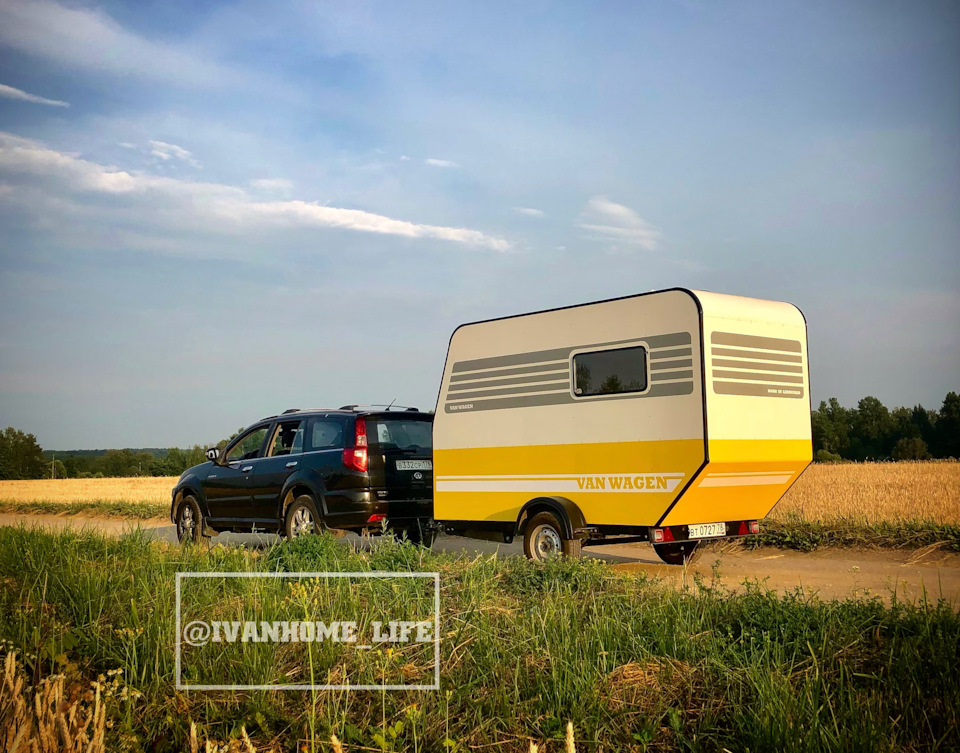

А именно о нашем новом проекте-жилом прицепе.
.

Задача была построить прицеп массой до 750кг, с
Кухней внутри, душем и туалетом, размещением 2 взрослых и 1 ребёнка, а так же обязательно с возможностью ходить внутри в полный рост.

По дизайну хотели стилизовать под Классический ретро Фольксваген Т1, от сюда и название #VanWagen

.
Технология строительства у нас, как и в предыдущих наших кемперах для пикапов, — это алюминиевый сварной каркас (Это позволяет сделать кемпер очень легким и при этом очень и очень прочным! А на наших дорогах это не маловажно 😁)., обшитый снаружи алюминиевым композитом ( отличный легкий и прочный материал с идеальным Покрытием любого цвета, который не боится царапин, влаги, перепада температур и тд)
.

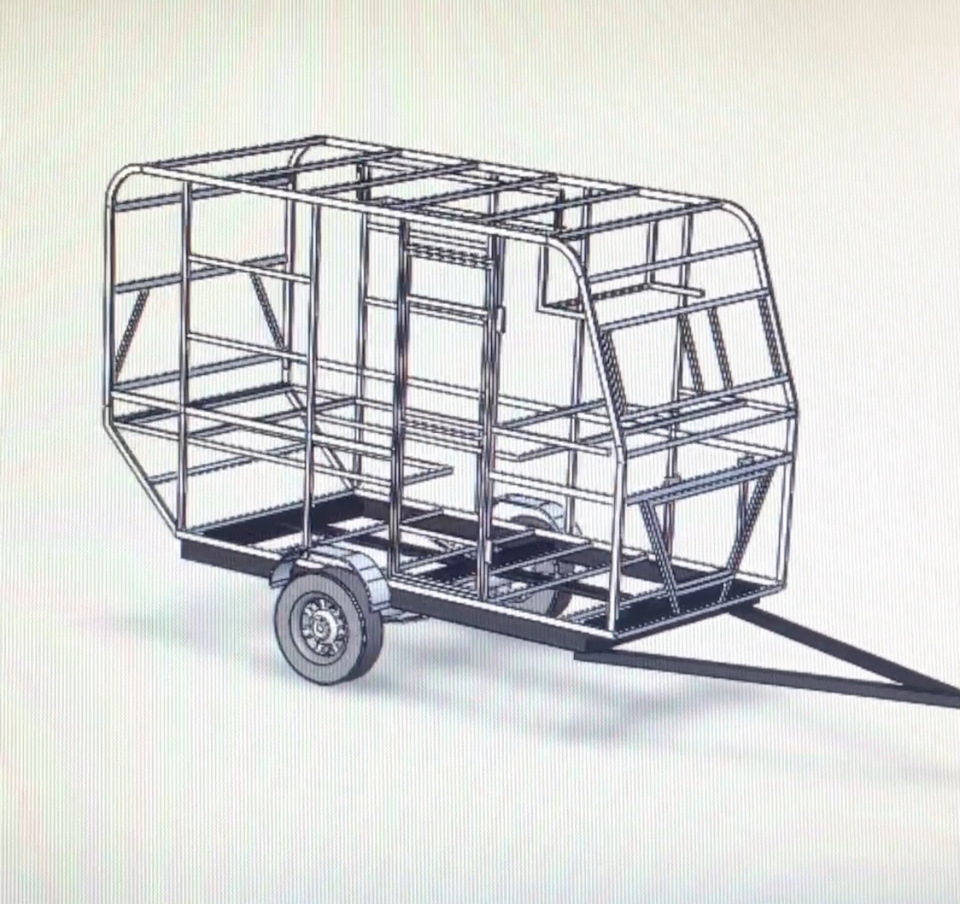

Начинаем все как всегда с нудного и долгого проектирования. Сначала на бумаге, потом на компе, рисуем десятки моделей, изменяя и дорабатывая нюансы. Стараемся продумать все мелочи, иначе потом придётся городить и колхозить, а это не наши методы.

.
Далее делаем пакет чертежей и отправляемся на производство, где мастера сварщики создадут нам пространственный каркас бедующего дома на колёсах.

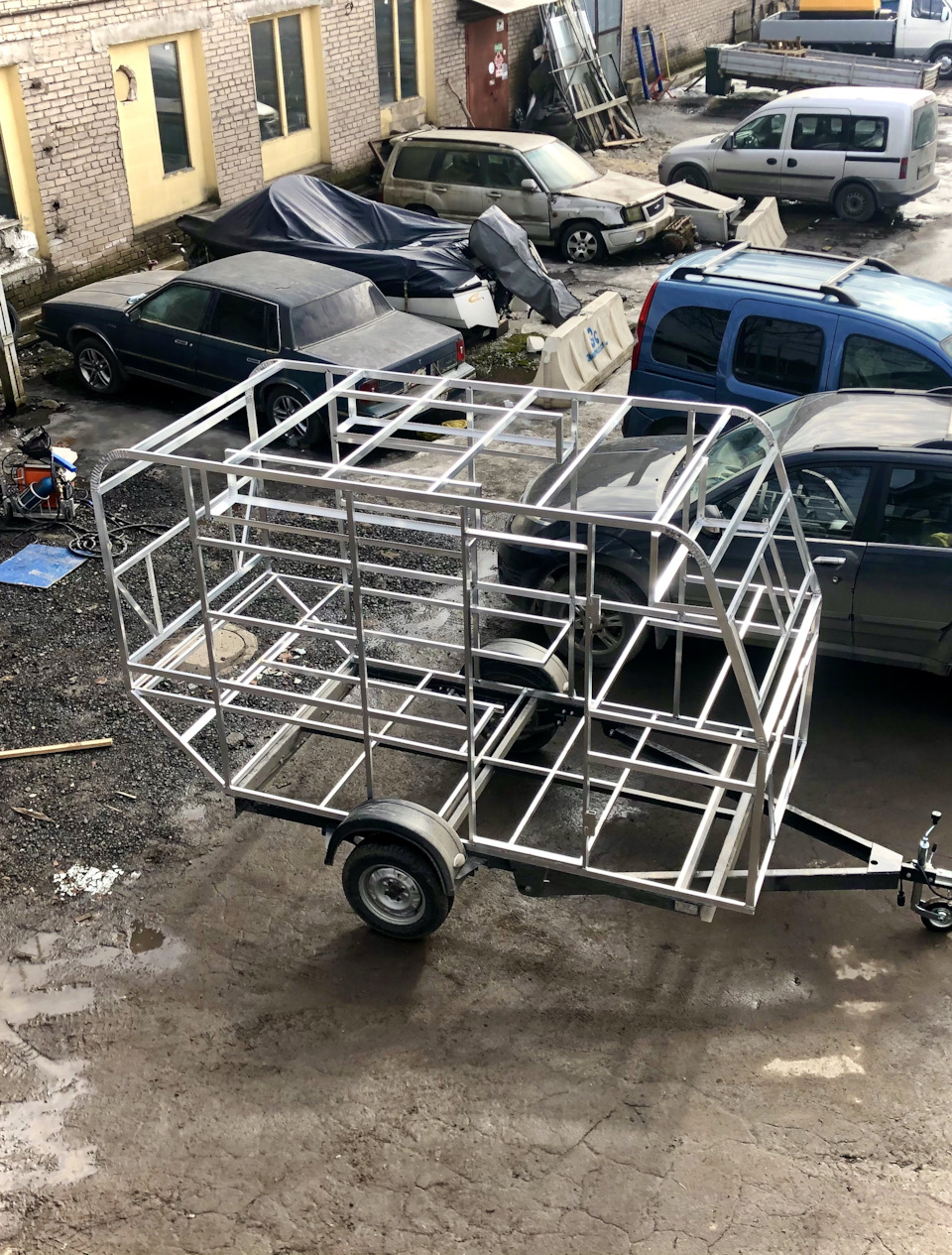

Через пару дней примеряем «скелет» на раму прицепа.

.
Встал идеально. Максимальный диагональный разбег размеров был 3-4мм. Что при таких размерах вполне допустимая погрешность.
.
Следующий этап это обшивка стен/полов/потолков.

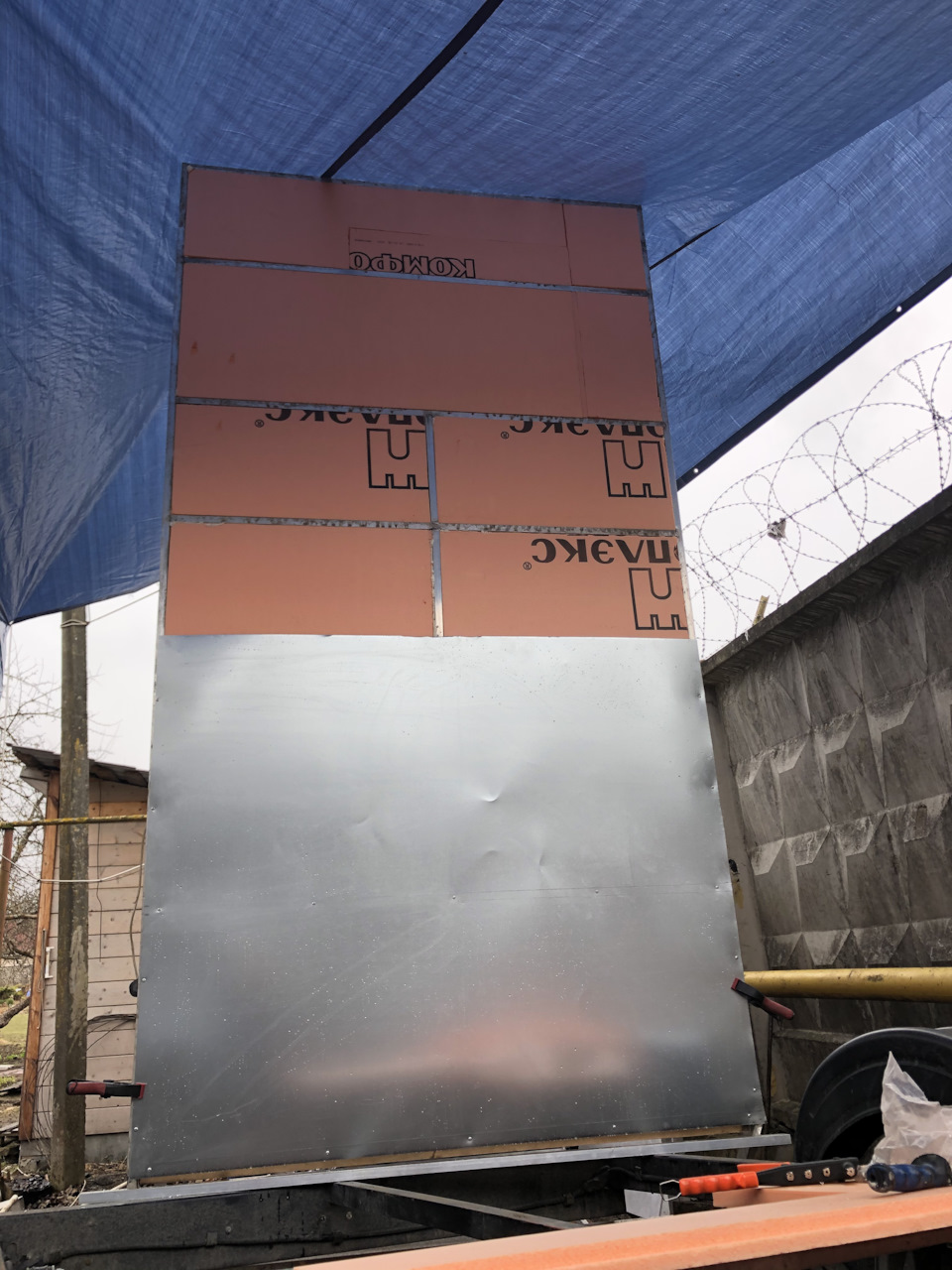

Пол зашиваем пирогом: влагостойкая фанера/утеплитель 40мм/оцинкованный лист.

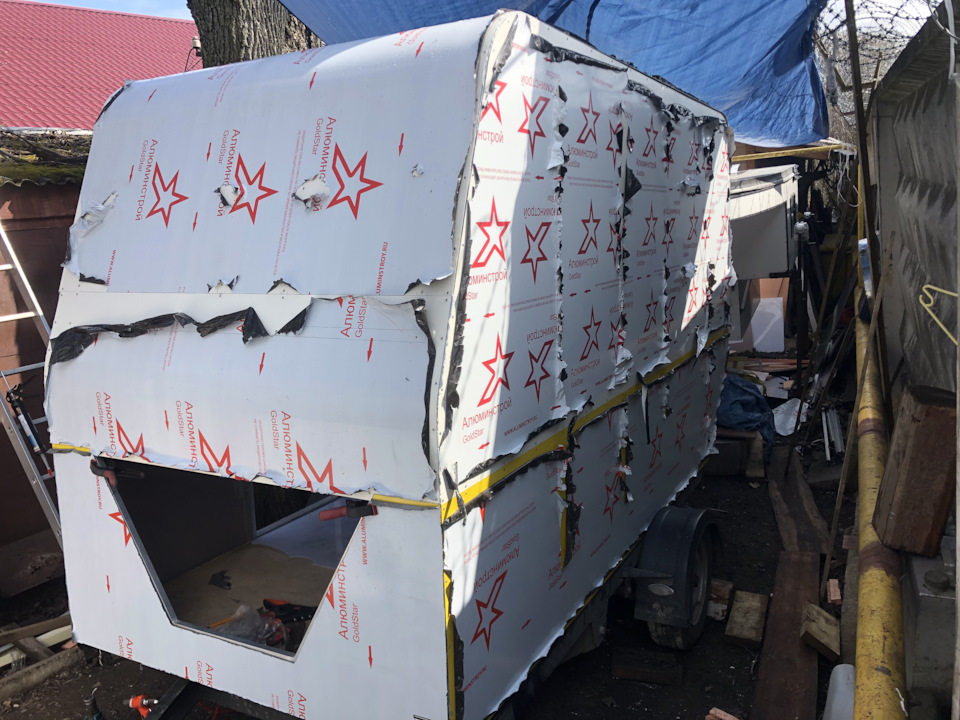

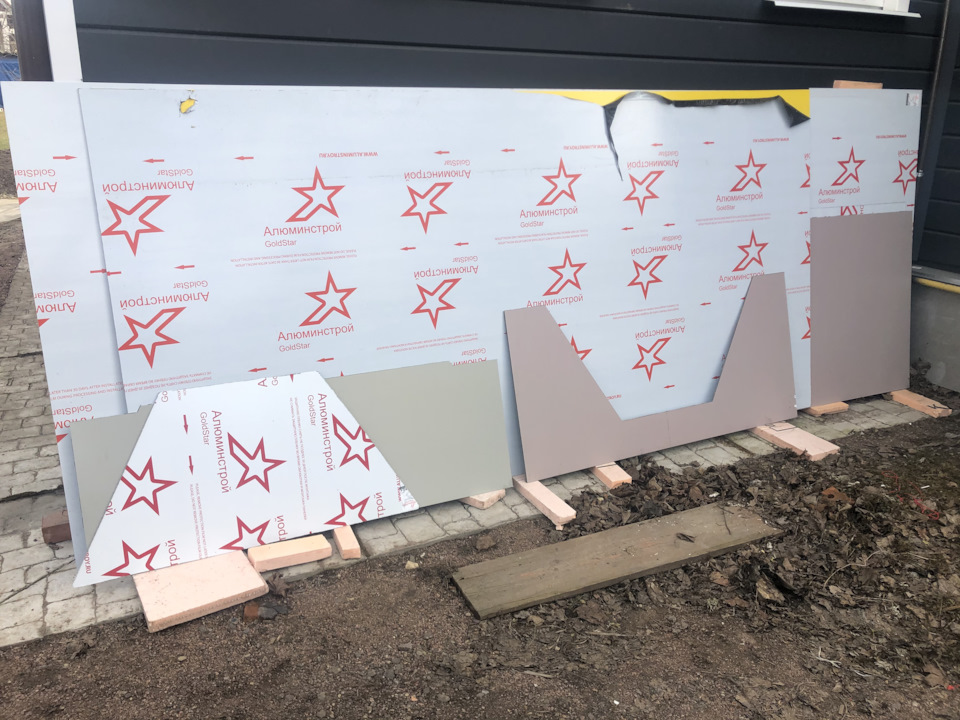

Затем Делаем файлы раскройки композитных панелей для станка чпу и отправляем их на резку. В итоге получаем идеальные по своим размерам панели, которые без проблем и подгонки встают на наш каркас.

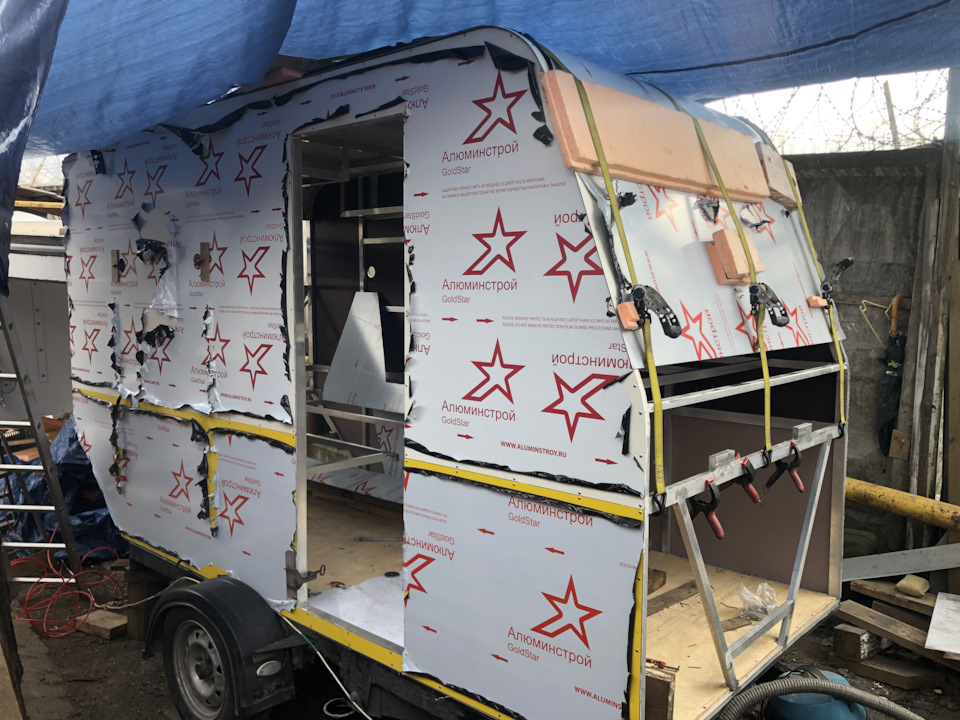

Закрепляем их На герметик и прижимаем заклепками ( обязательно используем заклёпки закрытого типа, тк в них не проникает вода)

К сожалению драйв2 не даёт загружать много фото, кому интересно более подробно о процессе строительства, можно посмотреть в инстаграме.

Следующий этап — установка окон/ Люков/ дверей и обустройство внутрянки.
Скоро напишу новый пост.
Спасибо за внимание 😎

Источник

Отдыхаю где хочу: как построить внедорожный прицеп-дачу своими руками, и сколько это стоит

Я давно убедился, что именно дом на колесах – это идеальное транспортное средство для длительных путешествий. В принципе, в нашей стране купить готовое жилье на колесах – чаще всего европейского производства – особых проблем не составляет. Да что там, даже отечественная компания “Купава” производит вполне годные туристические прицепы-«караваны», причем стоят они как минимум вдвое дешевле европейских аналогов. Одна проблема: все они – и самоходные автодома, и прицепы – не слишком уютно чувствуют себя вне приличного асфальта.

Д опустим, вам не нужно ездить напрямик через торфяные болота, а вполне достаточно того, чтобы прицеп или самоходный кемпер без проблем для своего здоровья выдержал многодневную поездку по разбитым дорогам с ямами в полколеса, бугристым грейдерам и горным грунтовкам с торчащими из дорожного полотна валунами. Увы — найти такую технику в готовом виде непросто…

Но есть старый принцип: «если хочешь, чтобы что-то было сделано хорошо, сделай это сам». Именно так и решил Руслан, автопутешественник и блогер, известный в сети под ником «Внедорожный». В принципе, опыта ему было не занимать: в свое время он был председателем клуба автопутешественников «Аргонавт», занимался организацией массовых выездов и уже неплохо представлял, что, собственно, ему нужно. Но мало понять, что мобильное жилье должно быть способным двигаться не только по асфальту и при этом не рассыпаться. Муки выбора на этом не заканчиваются…

Муки выбора

Собственно, все внедорожные дома на колесах можно разделить на три группы. Во-первых, это самоходные кемперы на полноприводных шасси. Тут открывается огромное окно возможностей. Можно взять «буханку» (которая в нынешние времена называется УАЗ СГР) или Соболь 4х4 и плотно поработать с их внутренним обустройством. Увы, и внутренний объем этих фургонов довольно ограничен, и проблема возможности стоять в полный рост встает, извините за тавтологию, в полный рост.

Можно взять полноприводное шасси – скажем, УАЗ Профи или Соболь 4х4 Фермер и построить домик на этом шасси. Тоже, в общем-то, получится «дом кума Тыквы» — размер грузовой площадки этих автомобилей составляет около 3 метров в длину и двух в ширину, но можно использовать пространство над кабиной.

Популярные у нас среднеразмерные пикапы (Mitsubishi L200, Isuzu D-Max, Toyota Hilux) подходят для таких целей не слишком хорошо: их грузовая площадка имеет в длину всего 1,5 метра и сильно ограничивает возможности кемперостроителей.

Можно, конечно, найти полноразмерный американский пикап, но это дорого… А можно замахнуться на «крупные формы» и взять за основу, скажем, среднетоннажный Садко. Между прочим, его грузовая платформа имеет лишь немногим большие размеры (по сравнению с УАЗ Профи), зато внедорожные возможности — на высоте.

Но все автодома имеют один и тот же недостаток. Вот представьте себе: человек на кемпере-автодоме выезжает на отдых с семьей. Приехали, нашли симпатичное место на берегу таежного озера или с красивым видом на горную долину, начали располагаться, растянули тенты, разложили мебель. И тут выясняется, что мяса не купили, соль закончилась, пиво забыли, в конце концов. У владельца кемпера какие варианты? Либо он вручает семье кресла и оставляет их сидеть в чистом поле (тенты и маркизы, естественно, придется отцепить), а сам спешит в магазин в ближайший населенный пункт, либо они сворачивают лагерь и едут в магазин все вместе. Такая же коллизия возникает при желании осмотреть достопримечательности в ближайших окрестностях.

А вот если у тебя прицеп, то ты просто отцепляешь тягач, закрываешь дверь на замок и едешь налегке.

Мой дом — моя крепость

Вот Руслан и решил, что ему нужен именно прицеп. Но и прицепы, способные двигаться за тягачом по бездорожью, бывают двух типов. Во-первых, это прицеп-палатка. Как правило, они очень компактные, их может буксировать даже крохотный Suzuki Jimny. Кстати, такие прицепы под названием «Пикник» производят и у нас в стране, и стоят они относительно недорого, 250-300 тысяч рублей. Но… Все-таки они рассчитаны на эксплуатацию в летнее время: кухонный модуль с плитой и мойкой обычно делается выдвижным, а палатку, основой которой становится прицеп, все-таки нужно ставить: тянуть растяжки, забивать колышки… Да и без присмотра такой лагерь не оставишь, а развертывание прицепа-палатки — это время. Если человек провел десяток, а то и больше часов за рулем, он хочет только одного — спать, спать и еще раз спать!

Значит, решил Руслан, его потребностям соответствует только жесткий прицеп, в обиходе — «караван». Причем даже в готовых прицепах такого рода, с которыми ему приходилось иметь дело, на приведение дома из транспортного положения в положение «спальня» нужно проделать целый ряд операций — опустить стол, переложить на него спинку-подушку, достать матрас, расстелить, застелить постель… Это время. Так сложилась основная концепция, и Руслан приступил к работе.

Немедленно спать!

Раму Руслан приобрел готовую, а вот подвеску переделал самым радикальным образом. Установил новую, усиленную ось со ступицами от Mitsubishi Pajero и гидравлическими тормозами от него же. Оснастил тормозную систему ручным приводом, при помощи которого можно заблокировать колеса прицепа. Ось подвешена на рессорах от Газели, которые можно найти где угодно, в любом регионе. На задней стенке прицепа разместились два запасных колеса, плюс еще одно на автомобиле. Все колеса одинаковые и взаимозаменяемые, даже диски одинаковые. В дышло вживлен рабочий цилиндр от Волги, который приводит тормоз наката. В итоге прицеп действительно на моих глазах преодолел весьма серьезные препятствия, причем для того, чтобы их преодолеть, Руслану пришлось задействовать обе лебедки, установленные на его Pajero III.

Каркас сделан из алюминиевого полого профиля, внутрь которого закачан напыляемый полиуретановый утеплитель. Такой же утеплитель использован для термоизоляции основного жилого объема. Он заполняет все щели и даже проникает в микротрещины фанеры, из которой выполнены стены. В результате прицеп сохраняет температуру, как настоящий термос. В жару в нем прохладно, а в мороз он долго сохраняет тепло. Подтверждаю: пока мы беседовали с Русланом, температура за бортом перевалила за +26, но внутри царила прохлада. Учитывая все это, Руслан не стал связываться с установкой кондиционера, решив положиться на естественную вентиляцию.

Иногда проще таскать канистры

На той же стене закреплен откидной столик. Он имеет два положения. Первое — кофейного столика, причем его размер вполне позволяет позавтракать вдвоем. Ну а если нужен обеденный стол, то столик выдвигается вперед, под него ставится опора, и получается столешница. Обитатели сидят на двух объемистых рундуках, причем внутри них есть изолированные объемы, доступ в которые осуществляется снаружи прицепа. Там размещается «грязное» оборудование: инструменты, сварочный аппарат и тому подобные вещи. Еще одна такая емкость, большего размера, есть в передней части. В принципе, в нее помещаются четыре сумки с надувными лодками, но у Руслана там стоят газовый баллон, бачок с горючим для дизельного отопителя и генератор.

В средней части прицепа на левой по ходу движения стене установлен холодильник абсорбционного типа, который может использовать для питания 220 В, 12 В и газ. Руслан его покупал подержанным, и на самом деле им не очень им доволен. Как и все абсорбционные холодильники он, конечно, очень экономно расходует электричество, но есть нюанс. В систему заправлен не фреон, а смесь воды и аммиака, который постепенно начинает кристаллизоваться в змеевике. Аммиака в системе становится все меньше, и аппарат перестает выполнять свою основную функцию. Единственное спасение — холодильник вытащить, перевернуть вверх ногами, чтобы вода, стекая, смывала кристаллы, И такую процедуру нужно повторить раз десять. В новом прицепе, который Руслан строит совместно с компанией «Леруа Мерлен», он использовал современный компрессионный автохолодильник мощностью 45 Вт. Такой уровень электропотребления не составляет особых проблем: Руслан установил на крышу прицепа две солнечных батареи и аккумулятор емкостью 200 а*ч. Инвертор мощностью 3 кВт (он разместился под поверхностью, в которую врезана плита) позволяет не особенно нервничать по поводу доступной мощности.

Канистры для чистой воды разместились под мойкой. Руслан сознательно отказался от встроенного бака. Он объясняет это так: «Ну вот, скажем, есть родник. Я взял канистры, приехал, наполнил, поставил. А со стационарным баком нужно будет привезти канистры, а потом переливать их в заливную горловину. Закачивать насосом? Так не всегда близко к воде подъехать можно». Но в новом прицепе, который он строит с «Леруа Мерлен», Руслан все-таки повесил снаружи катушку с 20-метровым шлангом и погружным насосом «Малыш». Это все подключено к емкостям внутри прицепа, и есть заливная горловина.

Опыт, сын ошибок трудных

Естественно, кухонный уголок оснащен двухконфорочной газовой плитой. Но сначала ей пришлось выполнять не только функции устройства для приготовления пищи… В свой первый маршрут Руслан сорвался с не доведенным до ума прицепом. Сам он объясняет это так:

Все лето я проковырялся, строил прицеп, ну и «не вынесла душа поэта». Было так обидно: 9 месяцев в году ждешь лето, и вот лето прошло, а я его не увидел. И тут я понял, что нужно срываться и ехать. Собственно, так у меня родилась идея проекта «Из края в край». Первый этап, с ноября по март, я проехал в одиночку, с собакой, 26 регионов.

В поездку он сорвался, не установив запланированный автономный отопитель, вот и пришлось отапливать прицеп газовой плитой, ну а чтобы не угореть, открывать вентиляцию и оставлять щелку в окне. В итоге все-таки угорел, но это уже другая история… А до этого в первую же холодную ночь у него закончился газ в баллоне.

Проснулся — холодрыга! За бортом — минус двадцать пять. У меня собака замерзает! Я пса закутал в два спальника, достал генератор и строительный фен, поставил его на 600 градусов, и до утра мы так и спасались.

Итогом этого приключения стал прописавшийся в прицепе дизельный отопитель «Планар», которым Руслан очень доволен:

На ходу понижаешь температуру до 5-7 градусов, за 5-10 минут до остановки открываешь приложение в телефоне, запускаешь, выставляешь 22 градуса и жмешь «старт». Пока припаркуешься, зайдешь — а в прицепе уже те самые +22!

Последним этапом постройки стала легализация и официальное оформление. Оказалось, что получить государственные номера довольно просто: ведь с точки зрения официальных органов дом на прицепе — это просто груз. Естественно, людей в нем перевозить категорически запрещено.

Сколько стоит дом построить

Работы по обустройства мобильного дома еще не закончены. Так, в прицепе должен появиться проточный газовый водонагреватель и душ. Поддон уже есть, но вот слив к нему еще не сделан. А еще Руслан хочет сделать Г-образную скамеечку, которую можно будет откинуть так, чтобы получилось что-то вроде парты. На нее будет можно поставить ноутбук и работать, сидя прямо на разложенной кровати. Над входом появится тент-маркиза. Наверняка Руслану предстоит и более серьезно заняться вопросом защиты от комаров, слепней и прочего гнуса, особенно если он отправится в летний маршрут по восточным регионам. На сегодня он располагает только москитными сетками на окна, которые крепятся по временному варианту, при помощи двустороннего скотча и ленты «велькро» (в просторечии — «липучки»). А вот дверной проем никакой защиты от летающей нечисти не имеет…

Ну и теперь самый серьезный вопрос — о бюджете постройки такого прицепа. Сам жилой модуль из доступных материалов обойдется примерно в 100 000 рублей, но это — без шасси. Шасси — еще 25 000, окна — по 20 000, отопитель 20 000, газовая плита — около 5 000, раковина — 600 рублей, маркиза — 45 000, помпа — 5 000 рублей, фильтр для воды «Барьер» — 6 000 рублей, солнечные панели — по 15 000 каждая, контроллер — 4 000… Всего около 350-400 тысяч при условии, что все сделано своими руками.

Будут кемперы — будут и кемпинги

Я не мог не спросить Руслана: а зачем, собственно, он всем этим занимается: построил один «караван», строит второй, планирует построить большие дома на седельном полуприцепе к пикапу и на шасси тяжелого грузовика, ведет блог, устраивает мастер-классы…

По его словам, своими проектами он преследует три главные цели. Во-первых, популяризовать Россию как место для отдыха и путешествий. Внести посильный вклад в развитие такого туристического сегмента как автотуризм. Ну и наконец, по мере возможности популяризовать «караванинг», потому что у нас есть «закольцованная проблема». У нас не развивается обеспечивающая автотуризм инфраструктура, потому что не развит сам автотуризм, а автотуризм не развивается, потому что не развита инфраструктура. Потому что, по словам Руслана (и я могу их только поддержать), кемпингов у нас практически нет.

Как же так? — спросите вы. У нас на юге едешь, и вдоль дороги сплошняком вывески: кемпинг «У дяди Васи», «У дяди Пети», «У Татьяны». Но они ничего общего с кемпингами не имеют. Это просто платные парковки. Настоящий кемпинг — это окультуренная зона, разделенная на блоки, где отдельно стоят караванеры, кемперисты, велосипедисты и палаточники. Потому что культура отдыха у всех разная. Кемперист, как правило, дольше пары дней на одном месте не задерживается. Караванеры же чаще действуют по схеме «приехали, отцепились и на недельку зависли в одной точке». Так что их нужно разделять: не очень хорошо, когда у вас куча детей, собака, все бегают, играют, а кемперы то и дело катаются туда-сюда.

Кроме того, кемпинг — это сервис. Это подключение к электричеству, Wi-Fi, возможность слива серой воды и заправки чистой. В любом случае, в кемпинге должна быть прачечная, душевые, нормальные туалеты. Дальше идут всякие спа, бани, сауны и прочее, стационарные мангалы и беседки для отдыха. Должна быть и развлекательная программа, культурная программа… На территории кемпинга должна быть возможность нанять гида, взять в аренду велосипеды. Но таких кемпингов у нас, считай, и нет, кроме кемпинга в Суздали. Московский кемпинг — это просто перевалочный пункт. Там есть душевые, но это — просто парковка с очень тесным расположением, буквально борт о борт. Вы не можете растянуть маркизу, поставить шезлонг…

Источник

Как сделать дом на колёсах из прицепа и микроавтобуса своими руками? 4 основных этапа

Трудно ли соорудить на базе обычного автомобильного прицепа дом на колесах? Из каких материалов может быть построен этот прицеп-дом-дача? Каковы его минимальные габариты? Какая внутренняя планировка позволит наиболее эффективно использовать внутреннее пространство? Давайте попробуем найти ответы на этот список вопросов.

В процессе строительства.

Небольшая загородная дача — вероятно, самое распространенное хобби на постсоветском пространстве за последние полвека. Площадь городов растет с каждым годом, и участки закономерно отодвигаются от центра населенных пунктов. Расстояния порой измеряются десятками километров; самый комфортный способ преодолеть их — поездка на собственном автомобиле.

Вместе с тем превращать небольшой участок в место постоянного проживания готовы далеко не все дачники. Максимум, на что может решиться средняя городская семья — раз в неделю переночевать на своем участке. Строить ради этой ночевки капитальный дом — сомнительная затея; спать в автомобиле — уж очень неудобно…

Для дачников, располагающих базовыми навыками работы с электроинструментом, нередко выходом становятся самодельные прицепы-дачи.

Миниатюрный самодельный дом на колесах.

Одну из таких конструкций нам предстоит изучить, познакомившись с применяемыми материалами и конструктивными решениями.

Благодарность: фотографии, использованные в этой статье, были любезно выложены одним из завсегдатаев форума «Лига Караванеров».
Работа автора свелась лишь к разъяснению некоторых технических тонкостей.

Выбор материалов

В большинстве случаев основанием, на котором сооружается компактный прицеп-дача-автодом, становится одноосный прицеп с максимальной нагрузкой не больше тонны. С учетом веса предметов обихода и пары людей наш выбор — прицеп-дача до 750 кг весом.

Ограничение по массе накладывает свой отпечаток на выбор материала.

После покраски оцинковка будет выглядеть вполне благопристойно.

Нюанс: стекловата со временем неизбежно будет слеживаться.
Лучше использовать жесткие утеплители.

Размеры

Разумный минимум размера необходимого для наших целей прицепа — 2300х1600 мм. Такие габариты позволят соорудить внутри достаточно комфортное спальное место для двух человек и оставить немного места для столика под умывальник и/или газовую плиту.

Двухосный прицеп-дача обеспечит куда больше комфорта; однако и цена такого прицепа будет вдвое — втрое больше. Его габариты (до 4,5 метров длины) позволяют построить полноценный дачный дом с умывальником, кухней и туалетной комнатой.

Разумный минимум высоты сооружения в общем случае составляет 2 метра. Высота может быть скорректирована в зависимости от габаритов владельцев: понятно, что человеку очень высокого роста не захочется постоянно цеплять потолок макушкой.

Строительство

Итак, приступим. Как строится дача из прицепа своими руками?

Пол, нижняя обвязка

Как вариант — вся конструкция может быть собрана на стенде и уже потом притянута к основанию прицепа.

Совет: вместо подогретой на водяной бане олифы можно использовать холодную.
В этом случае после нанесения каждого слоя брусок прогревается строительным феном.

Каркас

Инструкция по сборке каркаса ничем не отличается от сооружения нижней обвязки: брусок соединяется уголками на саморезы. До или после сборки дерево пропитывается олифой. Не бойтесь, что каркас окажется недостаточно жестким: прочность конструкции придаст обшивка.

Обшивка, утепление

Готовый каркас начинает обшиваться изнутри. Фанера притягивается саморезами длиной 32 миллиметра с шагом примерно 25 см. Саморезы — только оцинкованные: в сырую погоду черная сталь неизбежно украсит стены неопрятными ржавыми потеками.

Фанера прикручена оцинкованными саморезами с полупотайными головками.

Пенополистирол вставлен враспорку и запенен.

Дверь собирается аналогично стенам и навешивается на оцинкованные петли; в качестве запора используется обычный дверной замок или пара шпингалетов — внутри и снаружи.

Последний этап — наружная отделка оцинковкой. Она фиксируется саморезами длиной 25 мм с шагом 10 см вдоль всех брусков каркаса; затем углы закрываются уголком. Не забудьте о герметике: он защитит углы и стыки от затекания воды.

На фото — готовая к покраске обшивка.

Если вам хочется, чтобы у вашего миниатюрного дома были световые окна — нет проблем.

Внутренняя планировка

Наш выбор — трансформируемая кровать-сиденье и откидной столик. Механизм трансформации сделают понятным снимки.

В этом положении лежанки и столика дом превращается в миниатюрную столовую.

А теперь в нем появилось спальное место. Для большего удобства столик может быть убран в вертикальное положение.

Полезные мелочи

Стоп-сигналы и крылья несложно найти в автомагазине.

Заключение

Надеемся, что наши рекомендации помогут читателю в сооружении собственного дома на колесах. Как обычно, видео в этой статье предложит его вниманию дополнительные материалы. Успехов!

Добавить в избранное Версия для печати

Дом на колесах своими руками – инструкция и обустройство!

Дом на колесах – это тип транспорта, являющийся одновременно жильем и средством передвижения. Свою популярность подобного рода жилье обрело в начале прошлого века.

Дом на колесах своими руками

Дом на колесах своими руками

Устройство автодома

По стандартам передвижной дом должен вмещать в себе восемь человек. Для каждого жильца предусмотрено свое спальное место, еще есть небольшая кухня. Остальные удобства и оборудование могут варьироваться зависимо от конкретной модели, но в большинстве случаев имеются также:

В более дорогих моделях есть санузел, состоящий из биотуалета (нередко заменяющего стул, что дает несколько дополнительных метров свободного пространства), умывальника и душа. Иногда передвижные дома оборудуются душевыми кабинками.

Обратите внимание! В автодоме водительское и пассажирское кресла подвижны, вследствие чего во время стоянки превращаются в дополнение к жилой площади. В хвосте зачастую оборудуется отдельная комната с U-образной мебелью.

Самый роскошный в мире дом на колесах

Самый роскошный в мире дом на колесах

История

Серийное производство передвижных домов было запущено в прошлом веке, хотя некоторые историки полагают, что были более ранние самодельные аналоги. Они представляли собой небольшие фургоны, оборудованные для проживания людей (преимущественно скотоводов).

Первый дом на колесах, установленный на обычное автомобильное шасси, был представлен в 1938 году компанией «Дженнингс».

Разновидности передвижных домов

Существует несколько классификаций автодомов. Так, по особенностям конструкции выделяют:

Дом на колесах из автобуса

В зависимости от предназначения они делятся на:

В первом случае имеют место более комфортные условия, в то время как часто переезжающие конструкции крайне редко разделены на собственно жилую площадь и кабину.

Категории

Есть три категории передвижных домов согласно общепризнанной классификации:

Рассмотрим детально каждую из категорий.

С-класс

Малогабаритные дома, предназначающиеся для коротких путешествий. Обычно изготавливаются на основе внедорожников, поэтому на ночь кабину можно трансформировать в двуспальную кровать (при желании).

В-класс

Единственным отличием между ним и С-классом является спальное место – оно стационарно и располагается в хвосте транспорта. Пользуется большой популярностью среди молодых пар (по крайней мере, в Америке).

А-класс

Такие дома, внешне похожие на обычный автобус, являются самыми комфортными и, следовательно, самыми дорогими. Их строят на основе грузовиков, поэтому с точки зрения транспортной классификации они относятся к категории «С».

Они отличаются большим лобовым стеклом, фиксированным водительским креслом и выдвижными перегородками, образующими разные зоны и отдельные спальные места. Более того, подобные конструкции автономны, оборудованы генератором, имеют газ и большой запас воды.

Можно выделить несколько дополнительных категорий.

О названии

Под термином «автодом» (другое название – «кемпер») зачастую подразумевается автомобильный караван.

Обратите внимание! Кемперами называют вагончики В- и С-класса, в то время как домами на колесах – исключительно модели А-класса.

Также стоит отметить, что в отдельных странах все без исключения автодома называют винебаго.

Изготовление автодома из автомобиля

Для превращения автомобиля в дом на колесах понадобится много сил и времени, а также соответствующее оборудование.

Изготовление автодома из автомобиля

Обратите внимание! Вначале следует изучить этот вопрос с точки зрения законодательства. Разные регистрирующие организации по-разному воспринимают самодельные автодома, и будет неприятно, если транспорт в итоге окажется незаконным.

Этап 1. Вначале определяется количество жильцов и, исходя из этого, подбирается транспортное средство и внутренняя «начинка». Составляется детальный план конструкции – это можно сделать на бумаге, но лучше воспользоваться компьютером.

Вариант проекта дома на колесах

Этап 2. Далее расчищается кузов автомобиля. Если были выявлены вмятины, они удаляются, а отслоившаяся краска счищается. Оборудуется несколько окон (если их не было) в корпусе для освещения и поступления свежего воздуха.

Этап 3. Вырезаются вентиляционные отверстия и клапаны для подачи газа. Все участки «голого» металла покрываются грунтовкой для защиты от коррозии и агрессивного воздействия окружающей среды.

Этап 4. Дом отделывается термоизоляционным материалом.

Обратите внимание! Для этого нужно использовать исключительно качественные материалы, экономить крайне нежелательно. Кроме того, материал, из которого изготовлены метизы (металлические крепежные элементы) должен быть аналогичным металлу кузова автомобиля – это для дополнительной защиты от ржавления.

Этап 5. Отделывается внутренняя поверхность автодома.

Для этого рекомендуется использовать один из двух материалов:

В боковые стенки вставляются толстые панели с набитыми планками для монтажа мебели. Характерно, что вначале лучше выровнять потолок, а уже после этого переходить к стенкам.

Диван-кровать для автодома

Диван-кровать для автодома

Диван-кровать для автодома

Этап 6. После установки мебели следует позаботиться о водоснабжении. Для этого можно установить под раковиной несколько канистр с водой и установить небольшие насосы. Кроме того, можно поставить большие резервуары – к примеру, для принятия душа.

Кухня для автодома

Обратите внимание! Не стоит забывать и о сточных водах – для этого устанавливается еще один резервуар. В качестве туалета можно использовать обычную садовую конструкцию.

Этап 7. Для приготовления пищи и обогрева, как отмечалось ранее, лучше использовать газ пропан. Баллон размещается в нижней части кузова, равно как и дополнительное отверстие для вентиляции. Это объясняется достаточно просто: вес пропана больше, чем воздуха, поэтому в случае утечки подобные меры безопасности позволят предотвратить печальные последствия.

Этап 8. Остается лишь позаботиться об энергоснабжении. Оптимальный вариант – мощная аккумуляторная батарея, оборудованная наружным выходом для зарядки.

Передвижной дом из старого прицепа

Дом на колесах из прицепа

Трейлер-прицеп у нас стоит порядка 500 000 рублей. Сумма внушительная, поэтому если есть возможность приобрести старый автомобильный прицеп, то можно соорудить небольшой автодом своими руками. Для этого потребуются:

Технология изготовления

Такой автодом будет представлять собой вагончик с двухъярусной кроватью в задней части. К слову, кровать лучше сделать на всю ширину конструкции – так она будет соединять боковые стены и усиливать тем самым жесткость. Эркерное окно будет изготовлено позже и оборудовано индивидуальным блоком. Дверь устанавливается голландского типа – она будет состоять из двух половинок.

Дом на колесах из прицепа

Этап 1. Прицеп разбирается, шасси тщательно зачищается и покрывается антикоррозийной краской. Из сосновых досок сооружается рама, в соответствующих местах выпиливаются подпорки.

Этап 2. Из реек сечением 2х2 см сооружается каркас, в каждом углу дополнительно устанавливается дубовая рейка сечением 3х3 см. Сверху каркас обвязывается горизонтальной рейкой.

Желательно использовать вагонку различной толщины:

Обратите внимание! Для термоизоляции можно уложить вагонку двумя слоями.

Этап 3. Пол укрывается фанерными листами. Для крыши используются брусья из тополя – они прикручиваются вдоль каркаса с шагом в 30 см. На брусьях фиксируется фанера, поверх которой стелется влагоустойчивый материал и металлопрофиль небольшого сечения.

Дом на колесах из прицепа

Дом на колесах из прицепа

Этап 4. В корпусе будет всего одно окно (если дверь не учитывать) – в верхней части задней стены. Окно желательно выполнить в виде эркера.

Дверной замок в подобных конструкциях расположен снизу, но можно поставить еще один – дополнительный – сверху. Кроме того, дверь оснащается небольшим створчатым окном.

Дом на колесах из прицепа

Этап 5. Рекомендуется оборудовать стол, выдвигающийся из-под кровати (как было некогда в поездах Великой Британии). Для этого под кроватью формируются специальные ящики-рундуки. К слову, нижнее пространство также может быть использовано как спальное место.

Кроме того, из дерева строятся полки и съемная лестница.

Строим дом на колесах из прицепа Строим дом на колесах из прицепа Стены из бруса Стены из бруса Стены из бруса Кровля Паро- и гидроизоляция Кровля из металлочерепицы Кровля из металлочерепицы Обшивка стен фанерой Заключительная наружная отделка дома производится сайдингом или деревянной вагонкой Заключительная наружная отделка дома производится сайдингом или деревянной вагонкой Заключительная наружная отделка дома производится сайдингом или деревянной вагонкой Заключительная наружная отделка дома производится сайдингом или деревянной вагонкой

Буква закона

Никакого дополнительного разрешения не требуется, если габариты дома на колесах не будут превышать:

Если габариты больше, то автодом перевозится по спецправилам (мигалки, сопровождение и т. д.). Разумеется, это относится только к трейлерам-прицепам.

Организация бизнеса на передвижных домах

На сооружении автодомов можно организовать собственный бизнес. Есть четыре варианта развития подобного бизнеса.

Вариант №1. Изготовление домов на продажу для летнего отдыха или проживания на даче. Серьезных материальных затрат это не потребует, т. к. дома будут упрощенной конструкции – к примеру, без утепления.

Вариант №2. Сдавать дома на колесах в аренду. Это относительно новый бизнес, а за все новое можно брать очень дорого. Количество автодомов в данном случае наращивается по мере роста клиентской базы.

Вариант №3. Делать передвижные закусочные или магазинчики.

Вариант №4, он же самый интересный. Заключается в создании автопарка и дальнейшем его использовании в качестве отеля. Здесь главное – разделить вагончики на бюджетные, премиум- и среднего класса.

Для более детального ознакомления с технологией строительства ознакомьтесь с тематическим видеороликом.

Видео – Дом на колесах своими руками

Прицеп дача своими руками – легко!

Доброго всем времени суток. На повестке дня очень актуальный пример того, как при отсутствии опыта и присутствии желания можно создать практически что угодно.

Полноценная прицеп дача своими руками — это вполне реализуемая простая конструкция, обеспечивающая определенный уровень комфорта и доставляющий массу положительных эмоций при его строительстве.

Как и многие другие мобильные жилища, саму категорию дач на колесах можно разбить на множество подгрупп, коих и так достаточно на нашем сайте.

Это могут быть полноценные автодома, домики на колесах разных габаритов, жилые вагончики или, как в нашем примере, кемпер прицеп.

Не так давно пользователь социальной сети Reddit, некий Rufi0h опубликовал подробный фото отчет о том, как происходил процесс конструирования мобильного домика для отдыха. У парня не было практически никакого опыта в строительстве «квартирок» такого типа, но присутствовала сила воли и колоссальное желание реализовать задумку.

Ему не хотелось залезать на местные сайты по продаже и поэтому было принято все делать самому, кроме, конечно, базовой основы, то есть прицепа. Прицеп был куплен за небольшую плату. В течение почти двух месяцев, путем постоянных расчетов и примерок, он конструировал в свободное время мобильное жилище.

Сейчас мы попробуем описать каждый этап по отдельности, чтобы любой желающий смог бы сделать то же самое.

Еще одна заметка. Если у вас ну совсем нет опыта в расчетах, работе с древесиной и ее обработкой, то задать некоторые вопросы всегда сможете на форуме «Мастеровой«: forum.woodtools.ru

Прицеп дача своими руками — легко!

Все началось с приобретения прицепа. Затем по имеющимся габаритам был создан каркас пола. Параллельные балки небольшой высоты отлично подходят для укладки в них изоляционного материала типа стекловаты.

Боковые стенки и пол вырезался из крупных листов фанеры, с учетом габаритов самого прицепа. Закругленные края придают прицеп даче аэродинамичный вид и уменьшают общее сопротивление ветра во время езды.

Следующим шагом была вырезание в фанерном листе дверного проема. Сделав отверстие нужных размеров он так же распилил под него и так называемую коробку.

После этого в противоположной стенке была сделана еще одна дверь. Это удобно, поскольку он сам просыпается всегда раньше, чем его спутница и чтобы ее не будить понапрасну, сделал под себя дополнительный выход.

Следующим шагом стала прокладка электрокабелей и установка изоляционных материалов в образовавшиеся стены. Если со вторым он уже ранее сталкивался, то за советами о проведении света — обращался к форумчанам.

Тем временем прицеп дача создаваемая своими руками потихонечку начала приобретать свой облик. Балки скрепили между собой правую и левую часть, а изнутри к ним прикреплялась более тонкая и гибкая фанера.

Двери изготавливались из тех кусков, которые были ранее вырезаны. Они закрепляются на обычные дверные навесы, доступные практически в любом магазине мебельной фурнитуры.

В образовавшиеся промежутки между балками была постелена стекловата, закрепляемая при помощи изоленты к тем же самым балкам. Прибивать или прикручивать возможности не было, поскольку изнутри использовалась тонкая фанера.

Наружную часть прицеп дачи автор выделал той же фанерой, что и применялась во внутренней части. Это был долгий и трудный процесс.

Каркас двери изготавливался из гнутого древесного бруса. Его так же утепляли.

Выглядит достаточно привлекательно, правда ведь? Но это еще не все!

Внутреннее пространство автор почему-то покрасил в темный цвет и добавил некоторые мини-удобства. Это включило в себя держатель для мобильного телефона и встроил пару ночников для чтения и дополнительного освещения.

Еще одной непростой задачей стало закрепление самого длинного алюминиевого листа, охватывающего длину прицепа снизу и вплоть до кухонного отсека. Так как в передней части все было зафиксировано, вставить туда лист было не так и просто.

Отсутствие практического опыта дало о себе знать, когда речь зашла об изогнутой откидной дверцы для кухни. Как видите, не совсем расчитал угол наклона и одна из составных балок за это его «наказала».

Вместо лифтов и подъемных механизмов он прибегнул к старому-доброму дедовскому методу закрепления откидной дверцы — обычным палкам. Были ли они в последствии заменены на более продуманные держатели или нет — не уточняется.

Напомним, что прицеп дача своими руками сооружалась автором впервые и до этого у него не было практического опыта в конструировании мобильных домиков. Можно лишь сказать, что автор молодец и ждать новых изделий! Пусть первый опыт не станет последним.

На этом наша запись подошла к концу и хочется верить, что у вас хватит сил и желания самостоятельно сделать что-то подобное. Спасибо за прочтение поста!

Как сделать самодельный дом на колёсах своими руками: пошаговая инструкция для домашней сборки

Такое средство передвижения намного дешевле сделать своими руками из старого автомобиля или полностью с нуля. Кроме самого транспортного средства, необходимо подготовить разный инструмент. Более того, для изготовления дома на колёсах понадобится опыт работы, немало сил и свободного времени.

Перед тем как вкладывать деньги в подобные сооружения, необходимо узнать в контролирующих органах законность передвижения такого транспортного средства во избежание каких-либо нарушений. В противном случае путешествовать с ним не получится.

Большой дом на колёсах можно сделать из фургона, но его цена будет слишком высока. Более дешёвые варианты можно сделать из:

Для постройки дома на колёсах необходимо, кроме средства передвижения, сделать план-схему будущего построения. Планирование позволит сделать автодом максимально комфортным. Его можно просто нарисовать на бумаге или спроектировать на компьютере.

Коммуникации в автодоме

Если в доме на колёсах нет электричества, газа и воды, то это с трудом можно назвать комфортным путешествием. Для наличия в нём электричества используют аккумуляторы и зарядные устройства.

Как будет проходить электропроводка в таком доме, необходимо запланировать и отобразить в чертеже. Также нужно продумать, где будет находиться внешний разъём для подзарядки аккумулятора. Они бывают разной ёмкости.

Её нужно выбирать в соответствии с ожидаемой дальностью поездки и нагрузкой на электрическую сеть.

Для приготовления пищи и отопления фургона часто используют газовые баллоны. Если использовать для этого электричество, то финансовые расходы будут намного больше. Когда дом на колёсах оборудован кухней, то необходимо устанавливать и вытяжку с вентиляционной системой. Это особенно важно при использовании газа.

Не рекомендуется самостоятельно устанавливать газовую систему и электрическую сеть, если нет соответствующего опыта. Такие работы должны делать профессионалы. Если неправильно установить, это может привести к травме или летальному исходу путешественника.

Такая кухня не сможет быть максимально комфортной без отведённого места для хранения воды. Обычно используют специальную ёмкость с насосом для подачи воды в кран. В качестве канализации тоже используют ёмкость внутри помещения под раковиной или снаружи. Иногда такой автодом оборудуют душевой кабиной. Сделать санузел в нём будет сложно, и для этого используют биотуалет.

Мебель необходимо устанавливать маленькую и компактную, так как места в таком доме будет немного. Для экономии пространства можно использовать откидные кровати, задвижные столы и тому подобное.

Такие конструкции необходимо хорошо закрепить к стенам для обеспечения безопасности во время движения.

Мебель для автодома можно купить в магазине готовую, но если есть большое желание сэкономить деньги и научиться чему-то новому, то можно с лёгкостью изготовить её самостоятельно с учётом размеров помещения.

Иногда в качестве дивана и стульев используют автомобильные кресла. Обустроить дом на колёсах из прицепа своими руками вполне возможно. Перед этим необходимо подготовить помещение. В зависимости от того, какая основа взята — микроавтобус или самодельный прицеп, — этапы работы будут отличаться.

Использование Газели и старого автобуса

Начинать переделку микроавтобуса необходимо с полной очистки кузова от сидений, обшивки и грязи. После этого необходимо вырезать все отверстия на окна, вентиляцию и так далее.

Дальнейшая последовательность действий будет такой:

После таких работ нужно провести газ, электричество, водоснабжение, установить санузел и мебель. Для надёжной фиксации мебели необходимо установить заранее толстую фанеру на стены. К ней и нужно крепить мебель. Как вариант можно установить на полу укрепляющие планки, и фиксировать гарнитур к ним.

Если такой дом выполнен не из старого прицепа, а из газели или автобуса, то нужно привести в рабочее состояние ходовую часть. Тогда такое сооружение в действительности будет мобильным.

Прицеп как основа конструкции

Автодом своими руками из прицепа можно также сделать, но работы здесь будет намного больше. Сначала необходимо очистить шасси от коррозии и других дефектов. Потом все отверстия, так же как и в микроавтобусе, нужно заварить, почистить и прогрунтовать. После этого следует покраска.

Когда основа готова, необходимо приступать к постройке пола, стен и крыши. Действовать нужно в такой последовательности:

После этих работ можно приступать к установлению газового оборудования, проводки электричества, организации кухни и туалета, а также установки мебели. Потом следует установить фары, номерной знак и крылья. Прицеп готов к путешествиям.

Перед тем как приступать к работе, нужно хорошо задуматься о возможности выполнения их качественно. Они требуют специальных умений и много средств. Но в любом случае прицеп-дом на колёсах своими руками сделать можно, если есть огромное желание научиться этому.

Комфортное передвижение

Хотя такое сооружение не предназначено для постоянного места жительства, надобность комфорта в дороге и путешествии никто не отменял. На сегодня существует много техники, которая способна облегчить проживание в доме на колёсах.

Свет в помещении

Для обеспечения наличия постоянного света и электричества можно использовать батарею или аккумулятор, зарядное устройство, провода для электропроводки, панель управления подачи электричества.

Отопление в доме

Для этих целей можно использовать несколько видов обогревателей. Предпочтительно использование газового баллона, так как это даст также возможность приготовления пищи.

Если технология установки газоснабжения довольно сложная, то необходимо обратиться за помощью к специалисту. Конструирование такого средства передвижения своими руками похвально, но безопасность его жителей должна учитываться прежде всего.

Водоснабжение, кухня и санузел

Любое жилье не будет комфортным, если в нём нет элементарных удобств, таких как санузел, хорошо оборудованная кухня и наличие воды. На этапе планировки нужно хорошо продумать место их расположения для максимального комфорта. Не нужно забывать о системе автоматической подачи воды и баках для неё.

Установка мебели

При установке мебели могут возникнуть определённые сложности, так как она должна быть максимально компактно расположена по всему периметру. В основном используют откидную мебель, которую можно разложить при необходимости. Это позволяет существенно сэкономить место. Приобрести её можно только на заказ, и стоить она будет недёшево.

Окон лучше делать минимум 2−3. Благодаря их большому количеству, не возникнет необходимость включать свет днём.

Законность постройки

Требуется дополнительное разрешение, если такой прицеп превышает размеры:

Если размеры больше, то такое транспортное средство может передвигаться по специальным правилам: наличие мигалок и сопровождение полиции. На подобных сооружениях можно неплохо зарабатывать, организовав бизнес. Вариантов такой предпринимательской деятельности есть достаточно много.

Как вариант, можно изготавливать такие дома на заказ в целях летнего отдыха и временного проживания на даче. Больших первоначальных вложений это не требует, так как можно изготавливать небольшие экономные автодома без утепления.

Подобные дома можно сдавать в аренду. Предпринимательская деятельность такого плана является новой. Рыночная стоимость ещё не сформировалась, и, соответственно, можно устанавливать свою цену. Количество подобных сооружений нужно увеличивать во время расширения базы клиентов.

Также можно сделать свой автопарк и использовать его в качестве отелей. Важным фактором здесь является разделение их на экономклассы, средние и vip.

Источник
