Установка фаркопа на Гранту (ТСУ)
Здравствуйте дорогие подписчики!
Решил установить на свою магму фаркоп (ТСУ – Тягово-сцепное устройство).
Прицеп уже приобретён. Про него расскажу чуть позже, в следующем БЖ. Необходимо мне это всё по работе, но в хозяйстве тоже я Вам скажу, ооочень полезные вещи. Груз, который планируется время от времени транспортировать, имеет небольшой вес. Он лёгкий, но габаритный. Так что прицеп – идеальное решение для таких задач.
Ну а теперь расскажу непосредственно о выборе производителя. Выбор на нашем местном рынке небольшой. В наличии нашёл только фаркоп фирмы «Лидер – плюс». В принципе фирма, по отзывам в инете, делает хорошие и надёжные фаркопы. Но в наличии был обычный сварной цельный фаркоп, а хотелось модель со съемным шаром. В итоге я всё – таки нашёл эту модель на рынке, НО за дорого! На нашем «Казачем» рынке очень умеют навариваться на людях, которые что – то пристально ищут. Через 10 мин. поисков, весь рынок уже в курсе, что ты ищешь. И соответственно цена растёт через каждый прилавок. Кто в курсе о подобных рыночных схемах (так называемых бегунках), тот поймёт о чём я… Ну да ладно, вообщем я нашёл то, что искал.
Вот так он выглядит:
Теперь немного о его установке на автомобиль. На нашей Гранте, как ни странно, заводом предусмотрены штатные крепления для фаркопа, расположенные в задних лонжеронах. Это очень радует, потому как не придётся ничего сверлить. Тоже самое предусмотрено и на Калине, в кузове седан. Ну а тем, у кого Калина в кузове хэтчбэк, повезло немного меньше. Там фаркоп совершенно другой формы и конструкции, и для него необходимо делать два отверстия в нише запасного колеса.
Сам фаркоп крепится в 6 точках, болтами М10.
Схема расположения резьбовых отверстий в лонжеронах:
Когда я первый раз заглянул под днище, я жутко расстроился. Дело в том, что отверстий с резьбой, я обнаружил только два. Они были за задним бампером. А на боковых лонжеронах их не было. Я уже приготовился к тому, что придётся сверлить, как – то прихватывать гайки и т. д. ))) Но потом, в надежде чуда))), ещё раз решил внимательно обследовать днище. Присмотрелся и обнаружил, что в предполагаемых местах крепления фаркопа, под заводским слоем антигравия виднеются некие квадратные пробелы. Оказалось что это как раз те самые отверстия с резьбой, просто они были заклеены квадратными кусочками плёнки, и замаскированы сверху антигравием. Под плёнкой оказалась девственно чистая резьба. Приятно, что на «АвтоВаз»е беспокоятся о таких мелочах.)))
Прикинул фаркоп по месту и наживил 6 болтов, входящих в комплект. Все отверстия в фаркопе совпали с резьбовыми отверстиями в кузове.
Очень трудно затянуть болт, который вкручивается за задним бампером с правой стороны машины. Подлезть к нему очень сложно, мешает ниша запасного колеса. Закрутить удалось трещёткой с двумя удлинителями и двумя карданчиками.
После того, как фаркоп прикручен к кузову, я начал прокладывать проводку для разъёма.
Провода пропустил через штатное резиновое уплотнение, расположенное с левой стороны под бампером. Причём решил не дырявить эту резинку, а именно просунуть провода вместе со штатными. Подолбаться пришлось изрядно! В итоге вот что вышло:
Про само подключение к штатной проводке, особо описывать не буду. С фаркопом в комплекте идёт подробная схема с распиновкой разъёма. Ну а в штатной проводке элементарно всё прозванивается мультиметром. Фотки после подключения:
Провода к разъёму подключил вот так:
Чтобы в сам разъём меньше попадала вода, и чтоб провода не протирались об металл, в электротоварах была купленна вот такая соединительная муфта:
После подсоединения жгута проводов, и затяжки муфты:
Для проверки работоспособности электрики и правильности подключения, временно попросил у соседа старенький прицеп.
Ну вот собственно и всё)
Если есть вопросы по электрики, пишите в коментах!
Установка фаркопа со съемным шаром. Распиновка и доработка розетки. Регистрация?!
Год назад на свой автомобиль LADA Granta FL устанавливал своими руками фаркоп и подключал электрику. Весь процесс снимал на телефон, но как-то сразу не выложил, а после уже запамятовал. И вот только сейчас освобождая память смартфона наткнулся на то, что наснимал тогда и сразу же решил опубликовать в бортжурнале, заодно оставить отзыв о ТСУ (тягово-сцепное устройство) от компании AvtoS. Ну что, начнем!
Какой фаркоп выбрать AvtoS VAZ-68 или AvtoS VAZ-69?!
Так как у меня обновленная Гранта 2019 г. с типом кузова лифтбэк, выбор пал на модель фаркопа AvtoS VAZ-68 с условно съемным шаром (на двух болтах).
И вот тут будьте внимательны, перед покупкой фаркопа не поленитесь заглянуть под бампер вашего авто!
Дело в том, что в зависимости от партии лифтбеков может быть разное расположение крепления глушителя и тогда выбор будет варьироваться между моделями фаркопов VAZ-69 или VAZ-68.
Комплектация AvtoS VAZ-68.
При покупке необходимо проверить комплектность. В руководстве должна быть указана дата продажи и поставлен штамп магазина. Необходимо сохранять руководство в течение всего гарантийного срока эксплуатации устройства.

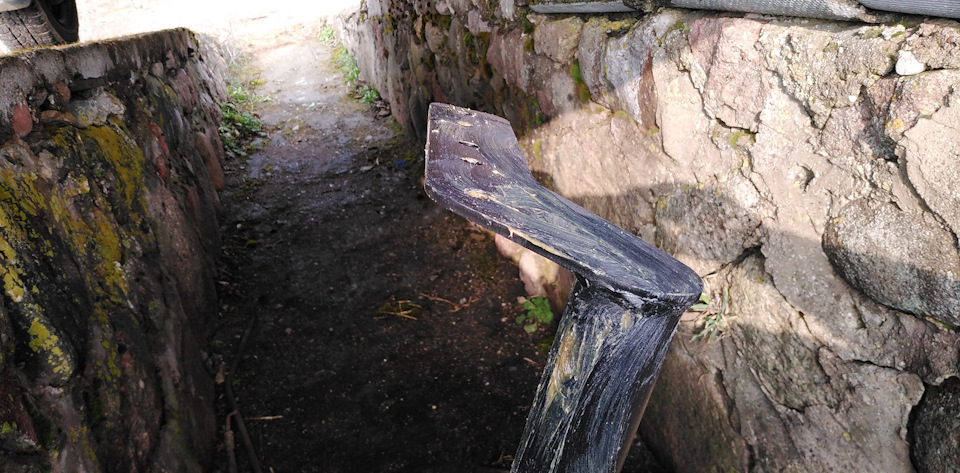

Установив автомобиль на смотровую яму гаража и приняв все необходимые меры безопасности приступил к выполнениям работ. Подробнее, смотрите в видеоролике ниже.
Фаркоп установлен, затягивает крепежные болты.
Приступаем к прокладке электропроводки для разъёма фаркопа.
Далее произведем подключение розетки фаркопа посредством «врезки» в электрическую схему питания задних фонарей.
Распиновка заднего фонаря Гранты такая.
На этом работы по установке фаркопа завершены!
Доработка электрики фаркопа.
Так как шар данного ТСУ съемный, было решено доработать электрику для быстрого отключения и снятия розетки фаркопа.
Для этого приготовил герметичные евроразъёмы, широкую термоусадочную трубку и пластиковое внутренне яйцо от киндер сюрприза.
Его основная задача — это оберегание от пыли и грязи отключенных разъёмов при снятом шаре ТСУ.
Далее в разрез проводки фаркопа подключаем герметична евро-разъемы, соединение лучше делать пайкой проводников.
Повода изолируются посредством термоусадочной трубки и черной ленты ПВХ.
Излишки проводников прячутся под бампером.
Все готово — ПОЕХАЛИ!
Регистрация в ГИБДД?!
Не силен в юридических вопросах, поэтому продублирую информацию, которую нашел в интернете и по моему мнению, она соответствуют нынешней ситуации на «дороге», даже с учетом анонсированных нововведений от 1 июля 2021 года…
«На данный момент существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:
— при серийном внесении изменений в конструкции. В данном случае речь идет об установке ТСУ на заводе,
— при установке фаркопа в качестве дополнительного оборудования, если одновременно выполняются 2 условия:
1) изготовитель предусмотрел установку фаркопа в эксплуатационной документации (речь идет о руководстве по эксплуатации, которое выдается при покупке любого автомобиля);
2) фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел оценку соответствия.
Таким образом, список необходимых документов для использования фаркопа:
Руководство по эксплуатации автомобиля.
Документы на фаркоп, подтверждающие, что он подходит для автомобиля нужной модели.
Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Технического регламента.
Обратите внимание, возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома. Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-сцепное устройство установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов».
По итогам года использовании фаркопа AvtoS VAZ-68 глобальных проблем не обнаружено, единственное после зимнего периода начали появляться следы коррозии на метал. частях ТСУ, что говорит о низком качестве применённого материала и слабом слое лакокрасочного покрытия фаркопа. Понятное дело, что главным оправданием служит невысокая стоимость изделия. Летом планирую зачистить образовавшеюся ржавчину и подкрасить черной, матовой краской из баллончика. Плюс ко всему этому из-за близкорасположенных датчиков парктроника, пришлось заменить штатный пластиковый колпачок шара на резиновый с Али за 50 руб., что бы не было ложного срабатывания.
Фаркоп на Гранту лифтбек, выбор и установка

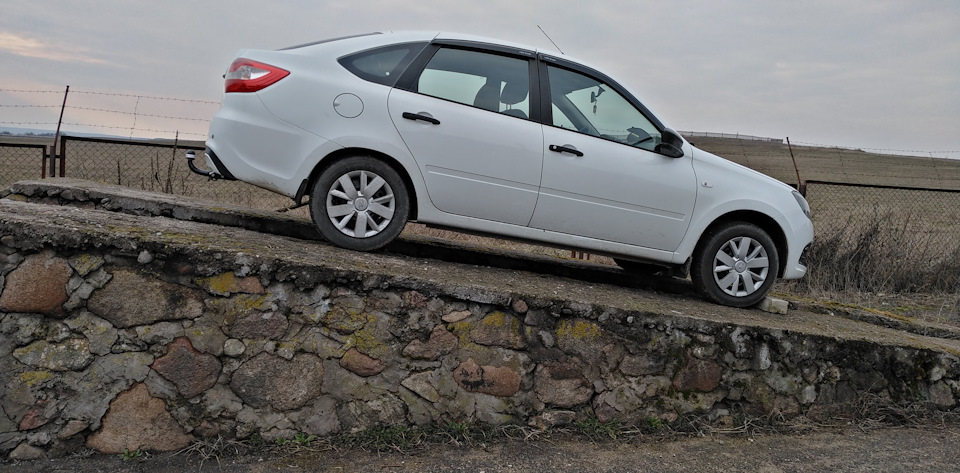

Гранта продолжает наматывать километры, на одометре уже 29.000
…
и как только успел? Доволен ли я Грантой за эти км? ДА! к вопросу о потребительских качества и надёжности бюджетного росавтопрома
…
В планах подготовки к грядущему зомби-апокалипсису (шутка, хотя может и вещая) было решено поставить на Снегурочку Фаркоп.
Вещь в хозяйстве полезная, и зад может уберечь (при слабых ударах) и жесткости кузову придать и дать доп защиту метановому баллону при сильных ударах (свят-свят).
Ну и плюс работа по назначению — метановой машине таскать прицеп в разы экономней, чем обычной.
Оказалось, в фаркопах есть большой выбор и производителей и моделей в итоге проверил на себе, как встанет фаркоп довольно известной, но при этом бюджетной марки

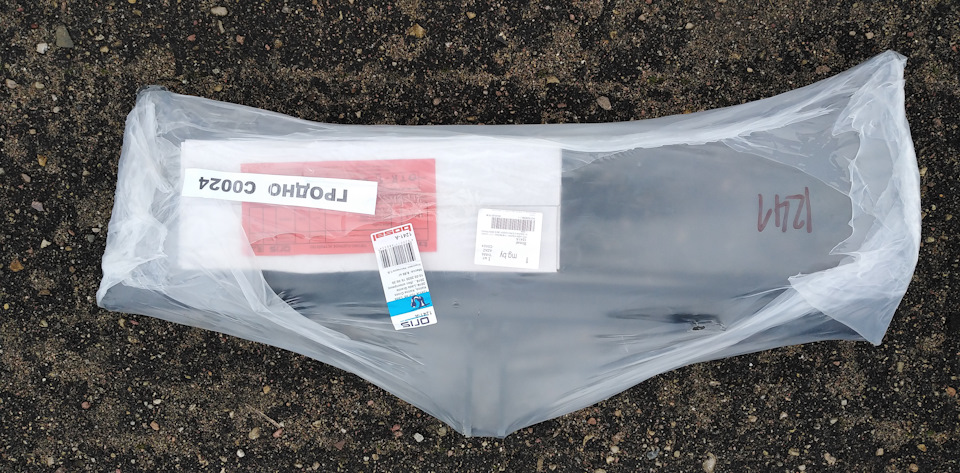

около 95 белорусских рублей, через mg.by
До последнего не был уверен, что на мою гранту подойдет.

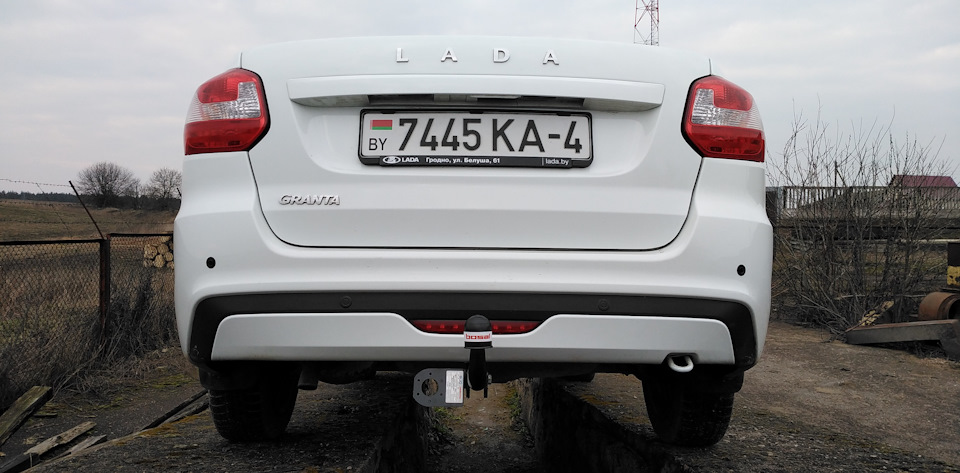

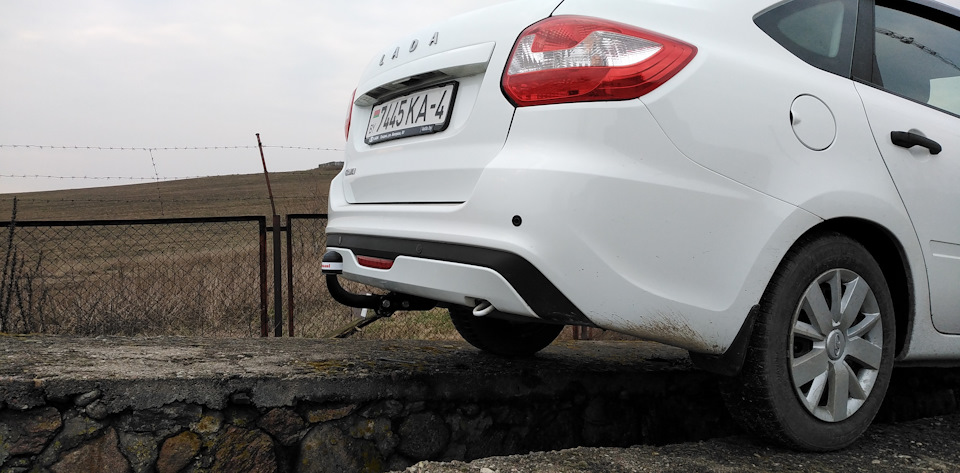

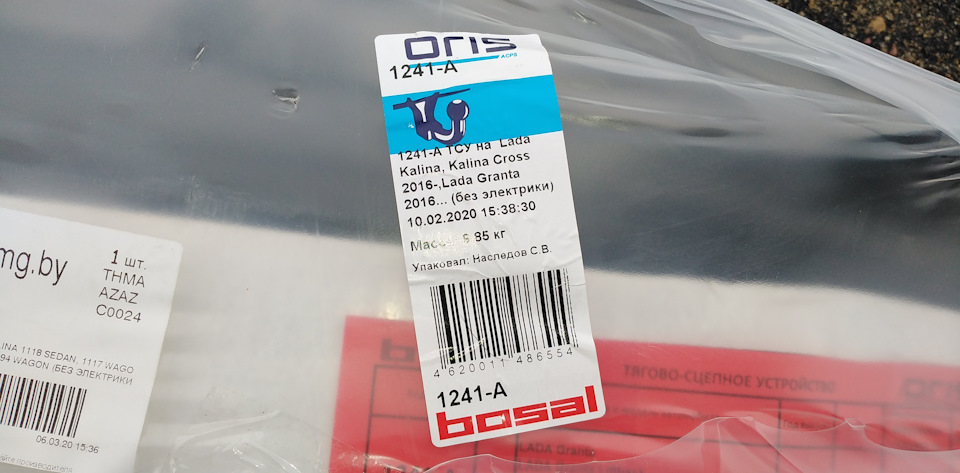

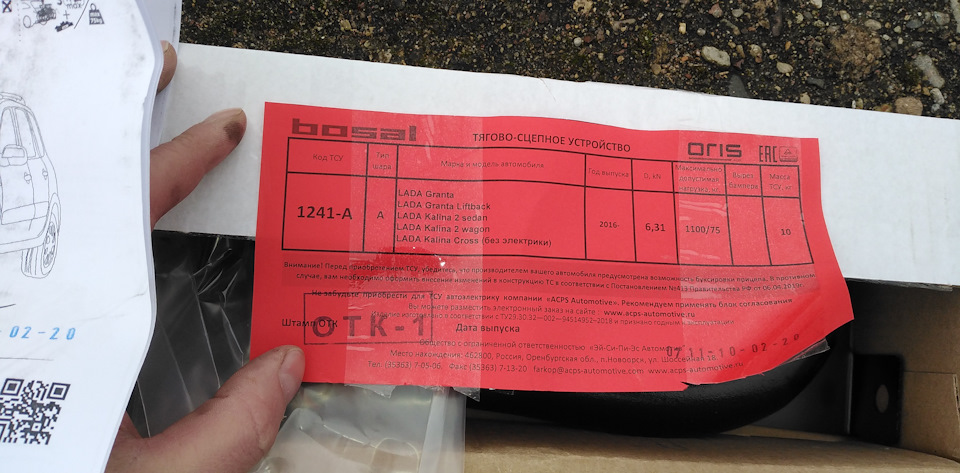

Теперь могу подтвердить — фаркоп BOSAL 1241-А на Гранту лифтбек 2019 года подходит 1 в 1

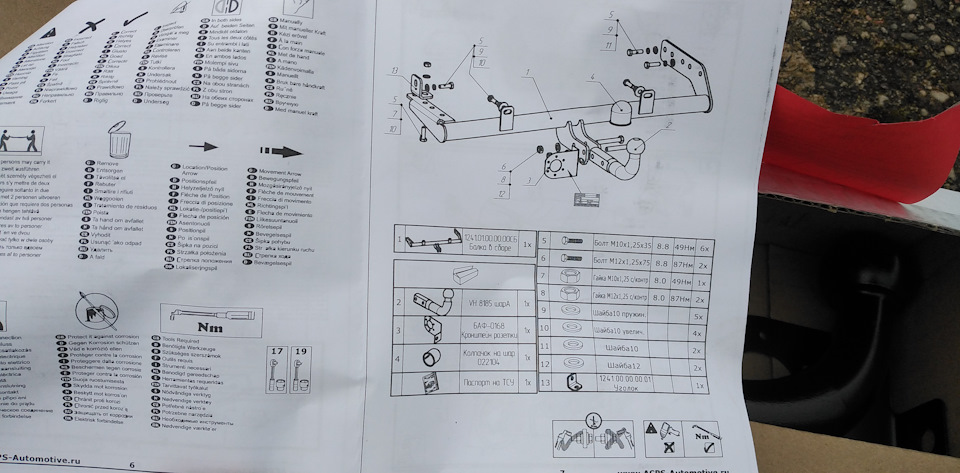

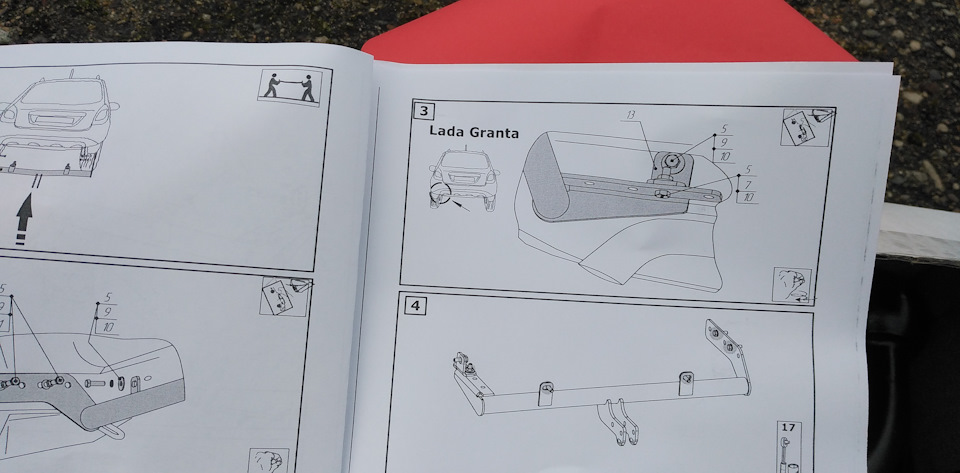

В комплекте всё необходимое. Даже странно
Отличие грант более новых — крепление глушителя перенесено с пола на лонжерон, поэтому используется Г-образные переходник
Пушсало взято для антикора

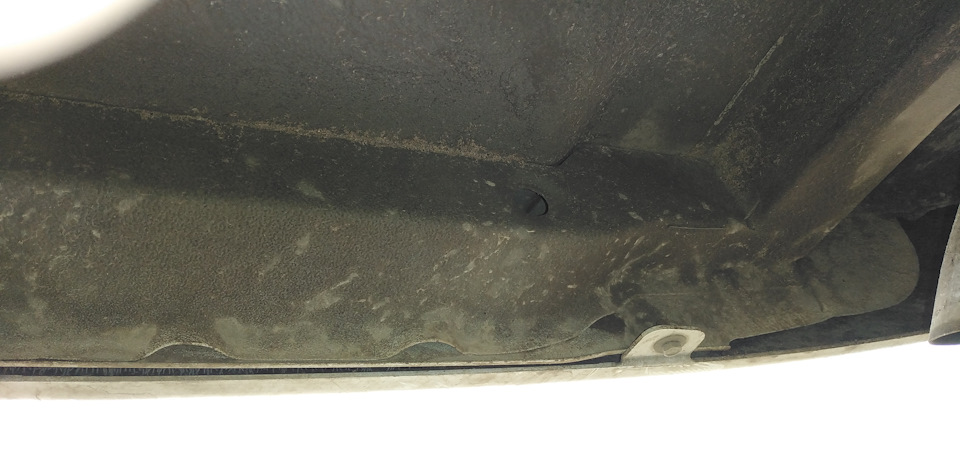

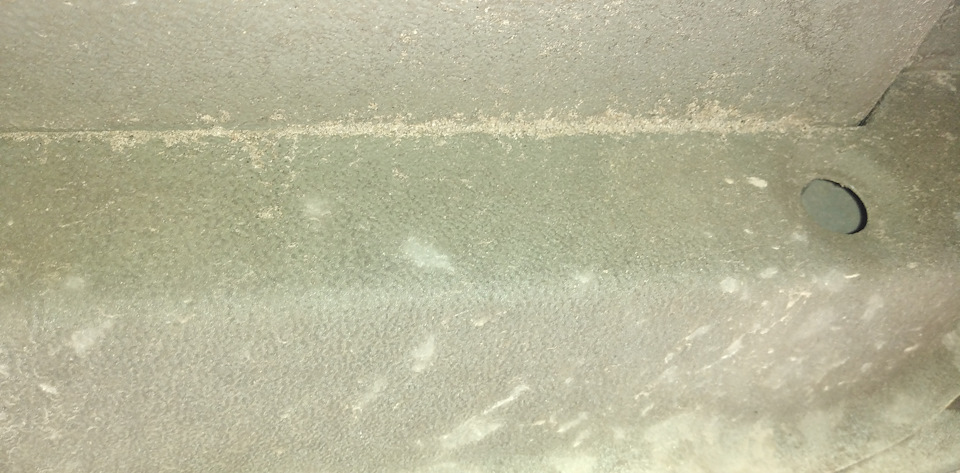

Осмотр — мест крепления нет

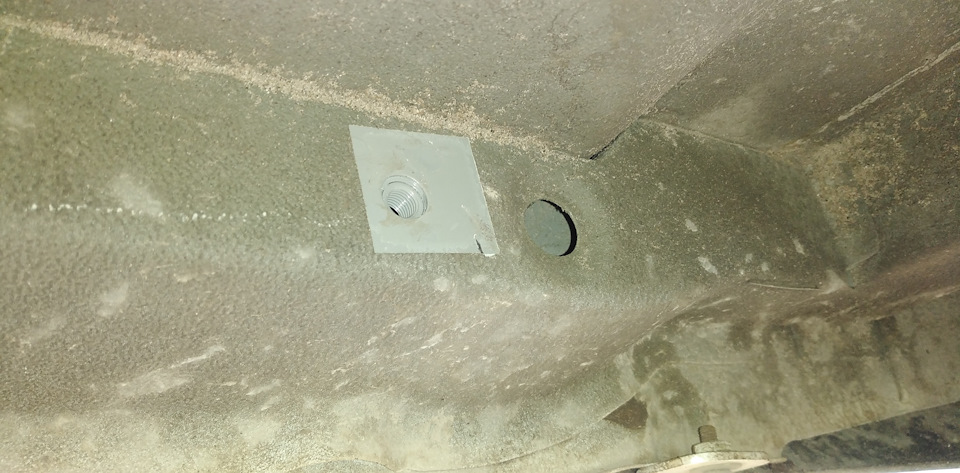

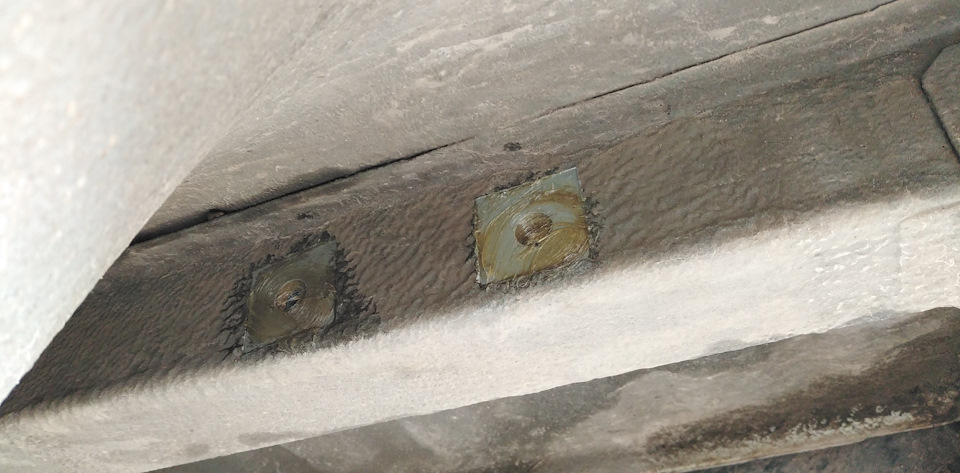

Поэтому прощупываем (не металлическим, не повреждайте пластизоль!) и срываем наклейки напротив мест крепления
со стороны глушителя
На втором лонжероне. Всё перед монтажом в пушсало
И фаркоп, обязательно промазать. Все эти порошковые окраски на одну зиму, через год не хочу иметь источник «ижанита». Толщина солидная, но сгниёт не скоро, но эстетику не отменить
Всё ставиться в 2 руки
Розетки в комплекте нет
Её поставлю позже (хотел взять с Волги, но там за одну зиму всё соржавело по контактам так, что проще взять новую.
Вот тот самый Г образный кронштейн в обход кронштейна крепления глушителя
