Приведите типы стоянок и возможную расстановку автомобилей в них

Расстановка автомобилей на стоянках

Способы расстановки подвижного состава на автомобиле – местах хранения в АТП зависят от типа стоянки (открытой или закрытой).

Расстановка подвижного состава в стоянках закрытого типа может быть тупиковой и прямоточной, 1 – й 2 – рядной, с проездом и без проезда, 1 – й 2 – сторонней, прямоугольной и косоугольной (рис. 3.13).

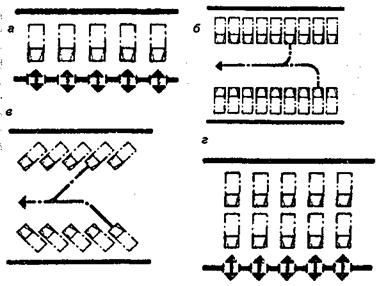

Рис. 3.13. Схемы расстановки автомобилей в закрытых помещениях для хранения

При тупиковой расстановке допускается не более двух, а при прямоточной – не более восьми рядов. В случаях одновременного хранения автомобилей различных категорий допускается 3 – рядная тупиковая расстановка или 10 – рядная прямоточная расстановка для автомобилей меньших размеров.

Однорядная расстановка обеспечивает независимый выезд с места всех автомобилей. При двух – и многорядной расстановках независимый выезд имеют автомобили только 1 – го ряда. Прямоточная многорядная расстановка применяется для однотипного крупногабаритного подвижного состава (автобусов, автопоездов), когда их выпуск и возврат происходят по расписанию. Для автопоездов тупиковая расстановка не допускается.

При тупиковой расстановке в помещениях заезд автомобиля обычно выполняется задним ходом, а выезд с места – передним (рис. 3.14, а), так как это требует меньшей площади и обеспечивает быстрый выезд. При тупиковой расстановке на открытой площадке при использовании средств облегчения пуска двигателей в холодное время автомобили обычно устанавливаются на место передним ходом (рис. 3.14, б).

Прямоточная расстановка (рис. 3.14, в) имеет преимущество перед тупиковой, поскольку она исключает применение заднего хода. Это становится ощутимым с увеличением габаритных размеров подвижного состава и ухудшением его маневренности.

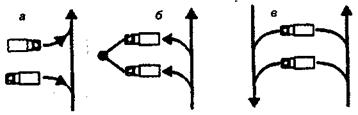

Рис. 3.14. Способы установки автомобилей на место хранения

По углу расстановки автомобилей к оси внутреннего или наружного проезда расстановка подразделяется на прямоугольную (рис. 3.15, а) и косоугольную (рис. 3.15, б). При прямоугольной расстановке продольная ось автомобиля и ось проезда находятся под углом 90°, а при косоугольной этот угол составляет обычно от 30 до 60°. Разновидностью косоугольной расстановки является паркетная (рис. 3.15, в).

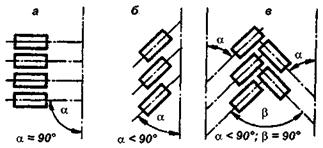

Рис. 3.15. Расстановка автомобилей относительно оси проезда;

Прямоугольная расстановка (рис. 3.16, а) требует большей ширины проезда, чем косоугольная, однако по площади она экономичнее косоугольной. при косоугольной расстановке возникает неиспользуемая площадь, образуемых перед автомобилем и позади него (на рисунках зачернены). сокращается ширина проезда, но увеличивается его длина (рис. 3.16, г).

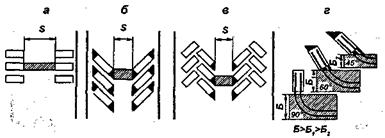

Рис. 3.16. Изменение площади проезда в зависимости от способа расстановки (Б, Б1 иБ2 – ширина проезда)

С уменьшением угла расстановки увеличиваются площадь треугольника и длина проезда, в результате общая площадь, несмотря на сокращение ширины проезда, возрастает (рис. 3.16, б).

При паркетной расстановке число треугольников уменьшается (рис. 3.16, в), благодаря чему по экономичности она занимает промежуточное значение между прямоугольной и косоугольной расстановками.

Расстановка автомобиле – мест хранения на открытых площадках зависит от типа подвижного состава и наличия устройств для подогрева автомобилей в холодное время года (рис. 3.17). Схемы а – г предназначены для расстановки подвижного состава без устройств для подогрева автомобилей, схемы д – ж – с устройствами для подогрева. Расстановка по схемам а, б, д предназначена для хранения одиночных автомобилей и автобусов; по схемам в,е – для автопоездов в составе автомобиля – тягача с полуприцепами и сочлененных автобусов; по схемам г,ж – для автопоездов в составе автомобиля с одним или несколькими прицепами.

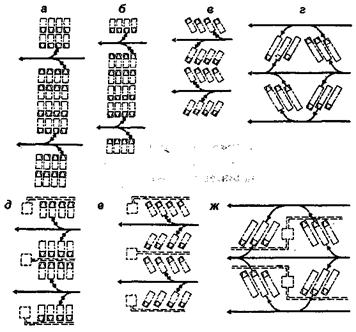

Рис. 3.17. Схема расстановки подвижного состава на открытых площадках хранения

При размещении подвижного состава на открытых площадках рекомендуется принимать угол между продольной осью автомобиля и осью внутреннего проезда для одиночных автомобилей и автобусов 90°, а для автопоездов и сочлененных автобусов – 45 – 60°.

На рисунке 3.18 показаны способы парковки индивидуальных владельцев автомобилей:

а) тупиковый (въезд задним ходом, выезд – передним);

б) прямоточный (въезд и выезд передним ходом).

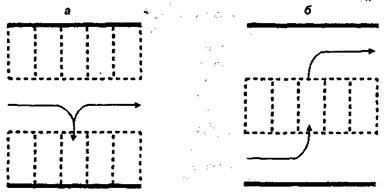

Рис. 3.18. Способы парковки автомобилей: а – тупиковый; б – прямоточный

Прямоточный способ парковки практически не применяется в связи с неэкономичным расходом площади и однородной расстановкой автомобилей, обеспечивает безопасную схему движения автомобилей (отсутствуют пересекающиеся и встречные пути).

При проектировании автостоянок с боксовым хранением применяется прямоугольная схема организации мест хранения. При манежном хранении может быть использована любая схема расстановки: расположение под углом 60, 45, 30° к оси проезда.

наиболее экономичной по площади на один автомобиль является стоянка манежного типа с перпендикулярным расположением автомобилей к оси проезда.

Для организации безопасного движения автомобилей по проездам необходимо обеспечить:

– одностороннее движение во всех проездах;

– для выезжающих автомобилей кратчайшие пути к выездным рампам.

При известном способе расстановки автомобилей размеры стоянки определяются:

1) числом автомобиле – мест хранения;

2) габаритными размерами автомобилей (прицепов);

3) нормируемыми расстояниями между автомобилями, а также между автомобилями и элементами здания;

4) шириной проезда, необходимого для маневрирования автомобилей при их установке на место хранения и выезда с него.

5) расположение колонн, размеры несущих перекрытий.

Рис. 4.27. Планировочные схемы стоянок

Нормируемые расстояния от автомобиля до элементов здания в зонах хранения установлены ОНТП (табл. 4.5) в зависимости от категории автомобилей.

Источник

Хранение автомобилей в отапливаемых зданиях. Виды стоянок

Здания для хранения автомобилей подразделяют на наземные и подземные. Здания могут быть одноэтажными и многоэтажными.

Строительство многоэтажных и подземных стоянок в большинстве случаев обусловливаются ограниченными размерами земельных участков, отводимых под застройку гаражей в крупных городах. Одноэтажные стоянки более просты, экономичны и поэтому более распространены.

В одноэтажных зданиях в зависимости от эксплуатационных требований, предъявляемых к передвижению и маневрированию автомобилей при установке их на месте и выезде, применяют стоянки с внутренним проездом и стоянки без внутреннего проезда.

Способы расстановки автомобилей в пределах стоянки могут быть классифицированы но следующим признакам:

Стоянки без внутреннего проезда, обеспечивающие независимый выезд или въезд через одни ворота каждого автомобиля или группы автомобилей.

В многоэтажных зданиях каждый этаж является самостоятельной стоянкой. Чаще всего применяют прямоугольную однорядную, реже двухрядную расстановку автомобилей.

В зависимости от способа перемещения автомобилей между этажами и по этажам многоэтажные стоянки разделяют на немеханизированные, полумеханизированные и механизированные.

Немеханизированные стоянки

В немеханизированных стоянках движение автомобилей между этажами и по этажам осуществляется собственным ходом. Движение между этажами совершается по наклонным плоскостям-рампам (пандусам), которые в зависимости от их очертаний в плане могут быть прямолинейными и криволинейными, круговыми или эллиптическими.

По взаимному расположению в пространстве и организации движения по ним различают рампы, выполненные по принципу одиоходового и двухходового винта. В первом случае подъем или спуск производится по раздельным рампам, при этом движение при подъеме или спуске по рамке и каждому последующему этажу осуществляется водном и том же направлении, причем витки рампы, расположенные между этажами и лежащие в одной вертикальной плоскости, автомобиль преодолевает последовательно один за другим. Когда рампа устроена по принципу двухходового винта, подъем и спуск происходят по двум симметрично расположенным прямолинейным рампам либо по одной криволинейной с движением по рампе и проездом каждого последующего этажа в направлении, обратном предыдущему. В данном случае при подъеме или спуске витки одной рампы используются через один.

Рампы, по которым происходит подъем или спуск автомобилей на полную высоту следующего этажа, называются полными рампами, а на высоту половины этажа — полурампами. Полурампы применяют в тех случаях, когда этажи двух смежных секций смещены один относительно другого на половину этажа.

По числу полос параллельного движения рампы разделяются на однопутные и двухпутные. Рампы могут иметь различное расположение в плане стоянки и размещаются как внутри здаиия, так и снаружи, примыкая к зданию в виде стеклянных галерей. По обеим сторонам рампы, а при двухполосном движении и посередине устраиваются ограничительные отбои (барьеры) размером 0,2X0,2 м.

Иногда на рампах с краю устраивают тротуар для пешеходного движения шириной не менее 0,75 м.

Уклон рамп, измеряемый по средней линии полосы движения, не должен превосходить для прямолинейных полных рамп 16%, для криволинейных — 13%.

Число этажей в стоянках этого типа не превышает 4—6.

Полумеханизированные стоянки

В полумеханизированных стоянках подъем и спуск автомобилей совершается при помощи лифтов, а по этажам автомобили движутся своим ходом.

Клеть лифта может иметь вместимость в один, два и три автомобиля. По способу въезда автомобиля в лифт и выезда из него лифты подразделяются на тупиковые и проездные.

Скорость движения клети лифта при подъеме в зависимости от числа этажей стоянки составляет 0,3—2,0 м/сек.

Механизированные стоянки

В механизированных стоянках вертикальное перемещение автомобилей (подъем и спуск) происходит при помощи лифтов, а горизонтальное (в пределах этажа) — при помощи катучих подвесных и опорных шахт лифта, траверсных и буксирующих тележек или транспортеров.

Наибольшее распространение получила схема механизации, заключающаяся в устройстве лифтов с подвижными шахтами для вертикального и поперечно-горизонтального перемещения автомобилей.

Различают шахты подвесные, катучие — на опорных роликах и поворотные, располагаемые в центре кольцевой стоянки.

Автомобиль устанавливается на место хранения или в кабину лифта (при выезде) при помощи осевой буксирующей тележки, расположенной в кабине лифта и передвигающейся по рельсам, устроенным в кабине и вдоль мест хранения.

Кроме рассмотренных схем механизации перемещения автомобилей в многоэтажных стоянках применяют нории, или элеваторы, транспортеры, подъемники с вильчатой платформой типа автопогрузчика и другие механизмы.

В некоторых механизированных многоэтажных стоянках применяют для горизонтального перемещения автомобилей вращающиеся кольцевые платформы в комбинации с одним или несколькими лифтами для вертикального подъема автомобилей.

Кроме механизации передвижения автомобилей в многоэтажных стоянках, в зарубежной практике применяется полная автоматизация управления транспортными механизмами.

Механизированные гаражи-стоянки фактически устраняют ограничение в количестве этажей зданий, значительно сокращают потребные на один автомобиль площадь и объем помещения стоянки, резко уменьшают потребную площадь земельного участка под здание стоянки и затраты на искусственную вентиляцию, а также уменьшают опасность возникновения пожара.

Полезная площадь помещения стоянки на один легковой автомобиль при механизированной многоэтажной стоянке составляет 13—20 м2 против 20—30 м2 при одноэтажной стоянке, при этом резко сокращается площадь застройки. Так, например, для гаража на 600 легковых автомобилей площадь застройки составляет 1 м2 на один автомобиль.

К недостаткам механизированных стоянок следует отнести значительные первоначальные затраты на механизмы и повышенные эксплуатационные расходы на содержание механизмов и электроэнергию.

Источник

КЛАССИФИКАЦИЯ АВТОМОБИЛЬНЫХ СТОЯНОК

Среди проблем, порожденных автомобилизацией, задачи обеспе­чения стоянок автомобилей у административных, общественных и производственных зданий и размещение автомобилей для хранения в жилых районах являются наиболее острыми. При уровне автомо­билизации 150—200 авт. на 1000 жителей площадь, занимаемая стоянками автомобилей, превышает площадь городских улиц и до­рог, используемых для движения.

Наиболее сложна эта проблема в городах со сложившейся за­стройкой. Мировой опыт автомобилизации показывает, что решить эту проблему можно только за счет всей территории города путем использования свободной ширины проезжей части улиц и создания специальных внеуличных автостоянок.

Территории для хранения автомобилей делят по способу хране­ния и продолжительности нахождения на них автомобилей на не­сколько типов.

Автостоянки для постоянного хранения автомобилей у жилых домов, в жилых кварталах, на межрайонных территориях. Продол­жительность хранения более 1 сут. Эти автостоянки используют для хранения автомобилей, принадлежащих гражданам. В зависимости от уровня обслуживания такие стоянки могут быть платными с закреплением мест за гражданами и бесплатными, свободного поль­зования.

Автостоянки большой продолжительности хранения у предприя­тий, учреждений и городских комплексов для размещения автомо­билей, принадлежащих рабочим, служащим и посетителям, продол­жительностью более 8 ч. Эти автостоянки в зависимости от типа учреждения могут быть общего пользования или только для служеб­ных автомобилей. Последнее оправдано только в части города со сложившейся тесной застройкой, как правило, в центральной или старой части города.

Автостоянки средней продолжительности хранения у зданий и сооружений, периодически собирающих большие массы людей (ста­дионы, театры, киноконцертные залы, рестораны, крупные торговые центры), на период 2—4 ч.

Автостоянки кратковременной продолжительности хранения у вокзалов, универсальных магазинов, рынков, спортивных сооруже­ний для хранения автомобилей до 2 ч.

Последние два типа автостоянок должны быть общего пользова­ния.

Гаражи — это специальные здания, предназначенные для хране­ния и обслуживания автомобилей. Они могут размещаться под зем­лей, на поверхности земли (как правило, многоэтажные), занимать часть зданий другого назначения. Это наиболее перспективный спо­соб хранения автомобилей, позволяющий на малой поверхности города хранить большое число автомобилей. Недостатком гаражей является их высокая стоимость: в зависимости от уровня обслужива­ния она составляет 3—5 тыс. р. Стоимость открытых автостоянок составляет в зависимости от типа дорожной одежды 250—500 р. за одно машино-место.

Говоря об автостоянках, обычно имеют в виду специально обо­рудованные площадки на территории города. Как правило, эти пло­щадки располагаются вне уличной сети. Это наиболее правильное направление в решении проблемы хранения автомобилей в городах. Однако полностью решать эту проблему только за счет таких стоянок не удается: при частом их расположении требуются слишком боль­шие площади для их размещения, укрупнение автостоянок приво­дит к уменьшению их числа и удалению от объектов обслуживания. Приходится для размещения автомобилей использовать местную улично-дорожную сеть. Улицы после размещения на них автостоянок становятся непригодными для пропуска постоянного движения и могут использоваться только как проезды, часто однопутные.

ПЛАНИРОВОЧНЫЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЬНЫХ СТОЯНОК

Планировочные характеристики автомобильных стоянок (раз­меры ячейки для постановки автомобиля, ширина проездов, радиусы поворотов, зоны для маневрирования) определяются схемой расста­новки автомобилей.

Размер ячейки определяется типом автомобилей. Для городских условий в качестве расчетного принимают тип автомобиля, наибо­лее распространенный среди возможных пользователей стоянок. В нашей стране такими автомобилями являются: для стоянок лично­го пользования малолитражный тип автомобиля семейства ВАЗ, для служебных — автомобиль «Волга». Если предполагается стоян­ка грузовых автомобилей и автобусов, например в пригородной части города, расчетный тип таких транспортных средств выбирают в зависимости от состава транспортного потока.

Ячейка для установки одного автомобиля должна вмещать сам автомобиль и позволять обойти вокруг него. Для этого размеры сто­рон ячейки должны быть на 0,5 м больше соответствующих разме-ров автомобиля (рис. 7.1).

Это обеспечивает зазор между автомобилями 1,0 м, достаточный для прохода между ними пешеходу.

При расположении стоянки вдоль улицы возникают трудности с въездом в ячейку и выездом из нее. Для облегчения пользования такой стоянкой ячейки объеди­няют по две и оставляют между ними зазор не менее 2 м. При ве­роятной постановке на стоянку автобусов этот зазор может быть увеличен до 3 м (рис. 7.2).

В нормах на проектирование городских улиц западноевропейс­ких стран на проезжей части улиц с возможной стоянкой автомоби­лей предусмотрены специальные полосы для стоянок. Ширина этих полос меньше, чем для движения и в зависимости от типа автомоби­лей, останавливающихся на улице, составляет 2,5—3,0 м.

На улицах в жилых кварталах с малой интенсивностью автомо-

бильного и пешеходного движения автостоянки допускаются с за­ездом на тротуар. В этом случае увеличивается поперечный уклон тротуара и уменьшается до 5—10 см высота бортового камня. Сво­бодная часть тротуара должна иметь ширину не менее 1,5 м, доста­точную для размещения двух полос пешеходного движения (рис. 7.3).

Размеры планировочных элементов внеуличных автомобильных стоянок зависят от схемы расстановки автомобилей: по мере прибли­жения угла расстановки к прямому увеличивается вместимость стояночной полосы, но вместе с этим увеличивается и необходимая ширина проезда между рядами. Однако в целом средняя площадь «стоянки, приходящаяся на один автомобиль, при этом уменьшается (рис. 7.4). Основные размеры элементов планировочного решения таких стоянок приведены в табл. 7.1. Обозначения этих элементов в табл. 7.1 те же. что и на рис. 7.4.

При многорядной установке автомобилей основным размерным модулем также является размер ячейки для одного автомобиля (рис. 7.5). Выбор схемы расстановки автомобилей зависит от шири­ны площадки, где располагается стоянка: с уменьшением угла уста­новки уменьшается и необходимая ширина стоянки; средняя пло­щадь на одно машино-место при этом несколько (до 10—12 %) уве­личивается.

Источник

Приведите типы стоянок и возможную расстановку автомобилей в них

Хранения автомобилей и прицепов является важным самостоятельным производственным процессом автотранспортного предприятия. Различают кратковременое хранение подвижного состава после окончания работы и длительное хранение неработающего подвижного состава (консервацию). Типичным для автотранспортного предприятия является кратковременное хранение автомобилей и прицепов в межсменное время.

Организация процесса хранения и количество мест в зоне хранения определяются условиями эксплуатации и режимом работы автомобилей на линии.

Основные требования, предъявляемые к хранению подвижного состава, следующие: в процессе хранения не должно ухудшаться его техническое состояние; должна быть обеспечена постоянная готовность автомобилей и прицепов к выезду на линию, а также полная сохранность и противопожарная безопасность; постановка автомобилей на хранение и выезд с мест хранения должны быть удобными.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Различают три способа хранения автомобилей:
1) в помещениях (отапливаемых или неотапливаемых);
2) под навесами;
3) на открытах площадках.

При организации хранения автомобилей необходимо соблюдать следующие условия:
1) автомобили, которые должны быть постоянно готовы к немедленному выезду, следует хранить в отапливаемых помещениях или так, чтобы был обеспечен быстрый пуск двигателя (пожарные, скорой медицинской помощи и др.);
2) грузовые автомобили в зависимости от климатических условий можно хранить на закрытых стоянках, под навесами или на открытых площадках;
3) автобусы и легковые автомобили следует хранить в помещениях, а при отсутствии их — под навесами;

При хранении автомобилей зимой в отапливаемых помещениях температура воздуха в них должна быть не ниже +5 °С. Для автомобилей, которые хранятся на открытых площадках, под навесами или в неотапливаемых помещениях, должны быть предусмотрены средства, облегчающие пуск двигателя при низких температурах окружающего воздуха, и помещения для обогрева автомобилей перед поступлением их в техническое обслуживание или ремонт. Наличие таких помещений способствует повышению качества технического обслуживания и ремонта, а также создает условия для равномерной загрузки постов и поточных линий.

Минимальная вместимость стоянок для предварительного обогрева автомобилей должна составлять примерно 1,5—2 нормы часовой пропускной способности зоны технического обслуживания и ремонта.

Здания для хранения автомобилей могут быть одноэтажными и многоэтажными. Одноэтажные стоянки являются наиболее простыми и экономичными, поэтому они наиболее распространены. Автомобили можно хранить в подземных стоянках при соблюдении определенных противопожарных и санитарных требований.

Многоэтажные стоянки применяются преимущественно для легковых автомобилей. В зависимости от способа перемещения автомобилей в верхние этажи Многоэтажные стоянки делятся на рамповые и механизированные. В практике отечественного гаражного строительства более широко применяются рамповые стоянки. Если этажи двух смежных секций смещены относительно друг друга на половину этажа (по условиям рельефа местности), fЬ применяют полурампы. По конструкции различают рампы прямолинейные и криволинейные. В зависимости от числа полос движения рампы могут быть однопутными и двухпутными. Рампы располагают внутри помещения или снаружи.

В зависимости от способа вертикального и горизонтального перемещения автомобилей механизированные стоянки делят на две группы:
1) стоянки, у которых механизировано вертикальное перемещение автомобилей между этажами и горизонтальное — внутри этажа (полностью механизированные)
2) стоянки, у которых механизировано только вертикальное перемещение автомобилей между этажами (полумеханизированные).

Механизация вертикального перемещения автомобилей осуществляется с помощью электрических лифтов, а горизонтального — с помощью электрофицированных тележек. Основным преимуществом полностью механизированных стоянок является высокое использование полезной площади стоянки ввиду малой ширины проездов и небольшого допускаемого расстояния между автомобилями, недостаток — высокая стоимость и потребность в резервном энергоснабжении.
