Прокладка кабеля для видеорегистратора в авто
Скрытая прокладка кабеля питания видеорегистратора
Добрый день. Как я писал в предыдущей записи БЖ, недавно был куплен видеорегистратор Texet DVR-5GS.

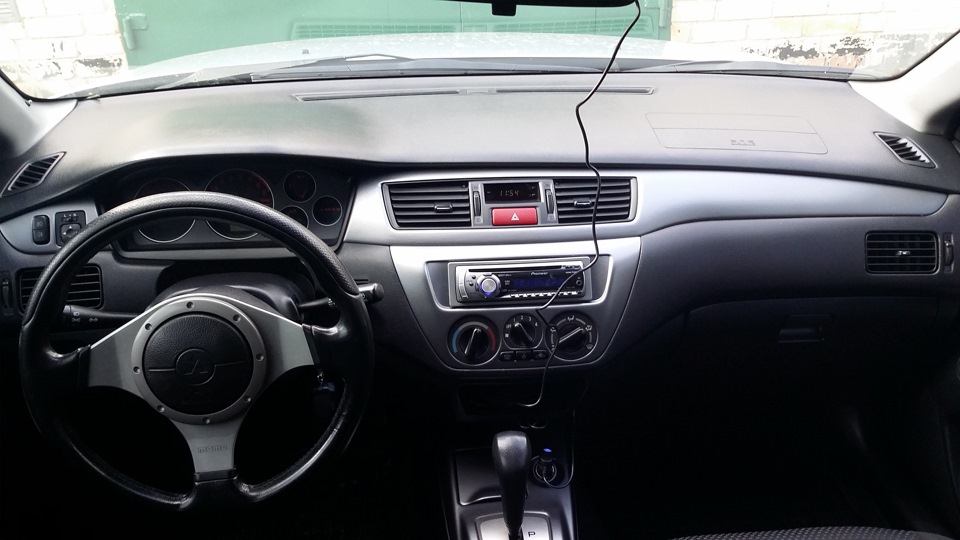

Провод, свисающий с регистратора до гнезда прикуривателя не устраивал, надо было его прятать. Изучив вопрос я понял, что есть 2 основных варианта его решения:
1. Запитка питания от плафона освещения. В этом случае для меня есть несколько минусов. Во-первых, + надо вести от блока предохранителей. Во-вторых, как пишут, надо самому включать (или выключать) регистратор. Т.к. в электрике я чуть лучше, чем в балете, этот вариант мне не подходит.
2. Скрыто проложить штатный кабель питания регистратора. Именно этот вариант я и выбрал, как легко реализуемый без посторонней помощи. Так же этот вариант мне удобен из-за особенностей зарядки моего регистратора (смотри 2 последние фото в записи).

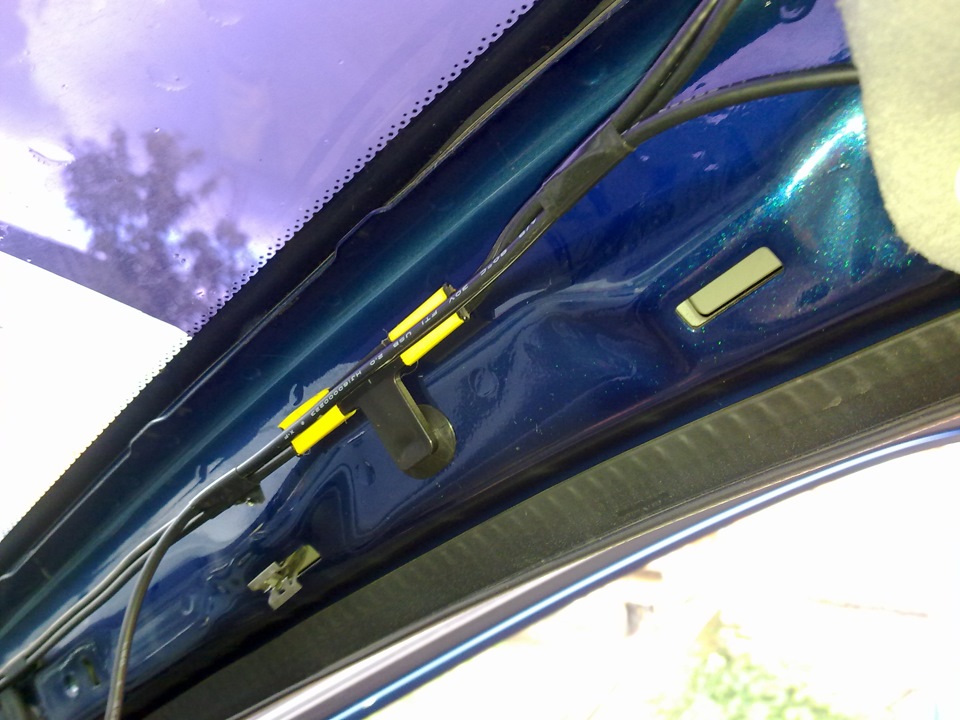

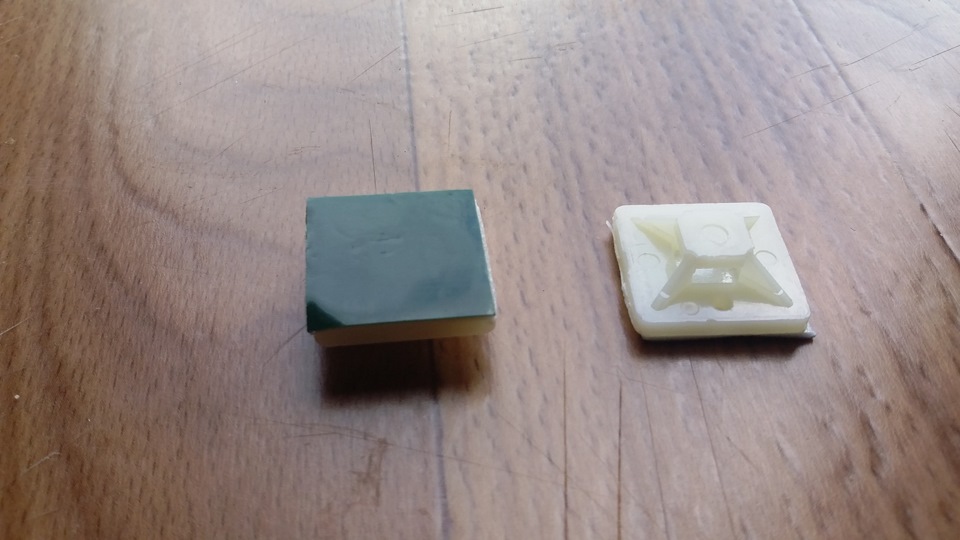

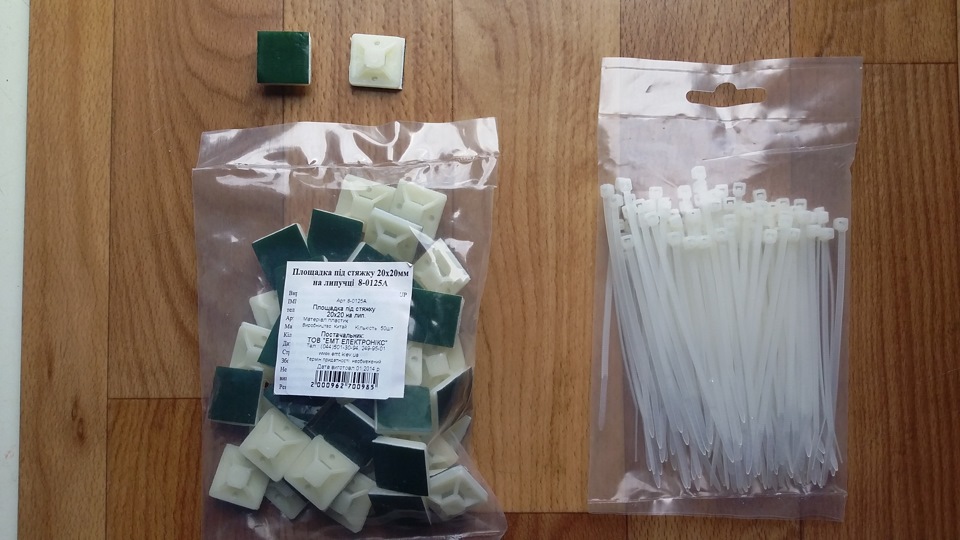

Для этого в Эпицентре были куплены площадки под стяжку на двусторонней скотче и стяжки (хомуты).
Снимаем частично уплотнительную резинку проёма пассажирской двери. Откручиваем 2 болта крепления пассажирского козырька и снимем его. Снимаем пластиковую накладку правой передней стойки. Отогнув спереди обшивку потолка, заводим туда провод питания регистратора. Далее прокладываем его по передней стойке, затем под резинкой уплотнителя до самого низа (окончания уплотнителя). Затем заводим провод в салон и вот тут нам надо площадки и стяжки.
Прокладка провода для видеорегистратора
Несмотря на то, что качество записи регистратора не соответствуют заявленным характеристкам решил протянуть проводку для питания регистратора под торпедой, чтобы «сопли» не болтались и не мешали. Все равно возвращать в Китай данный прибор не будем по причине дорогой пересылки, а «дебаты» о компенсации еще не закончились.

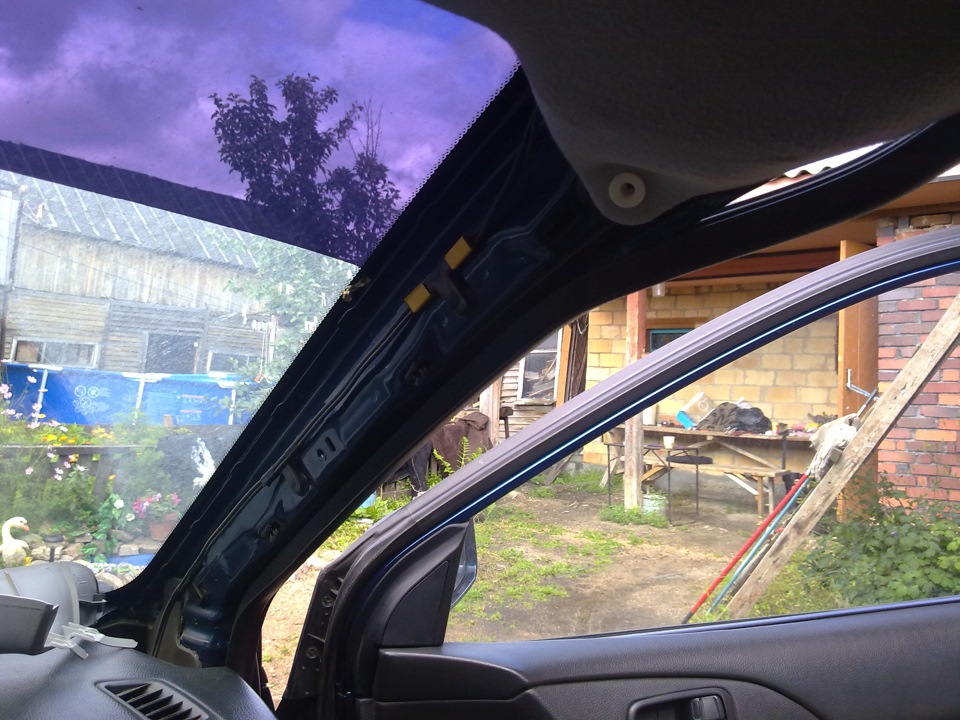

В первую очередь снимаем пластмассовый кожух стойки, крепится он на защелках, снимается поддевая его плоской отверткой или ножом

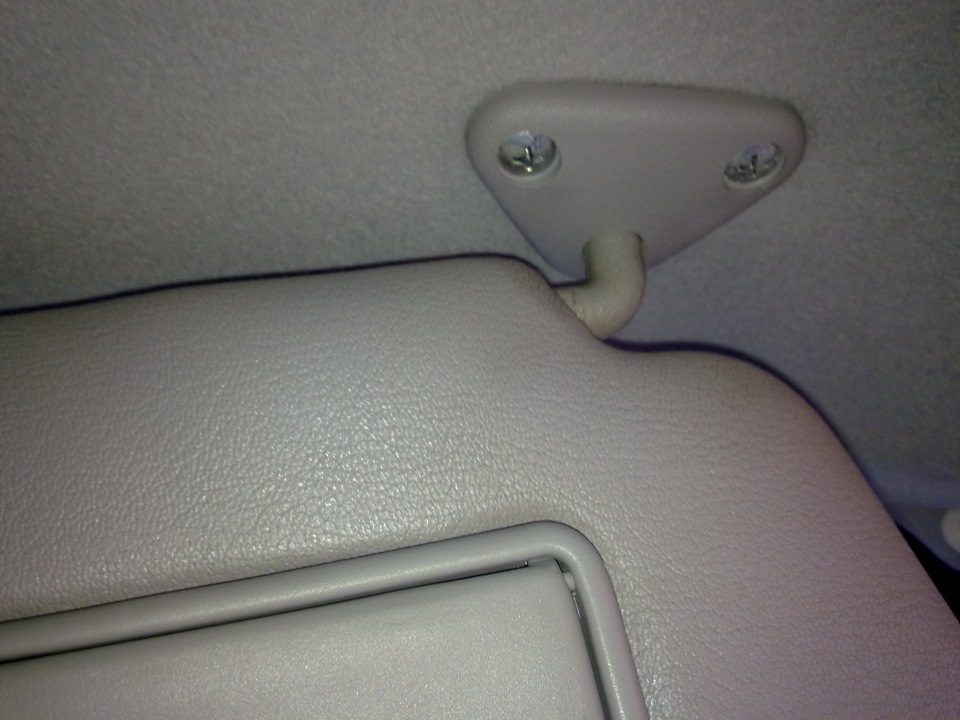

затем снимаем солнцезащитный козырек, он крепится двумя шурупами

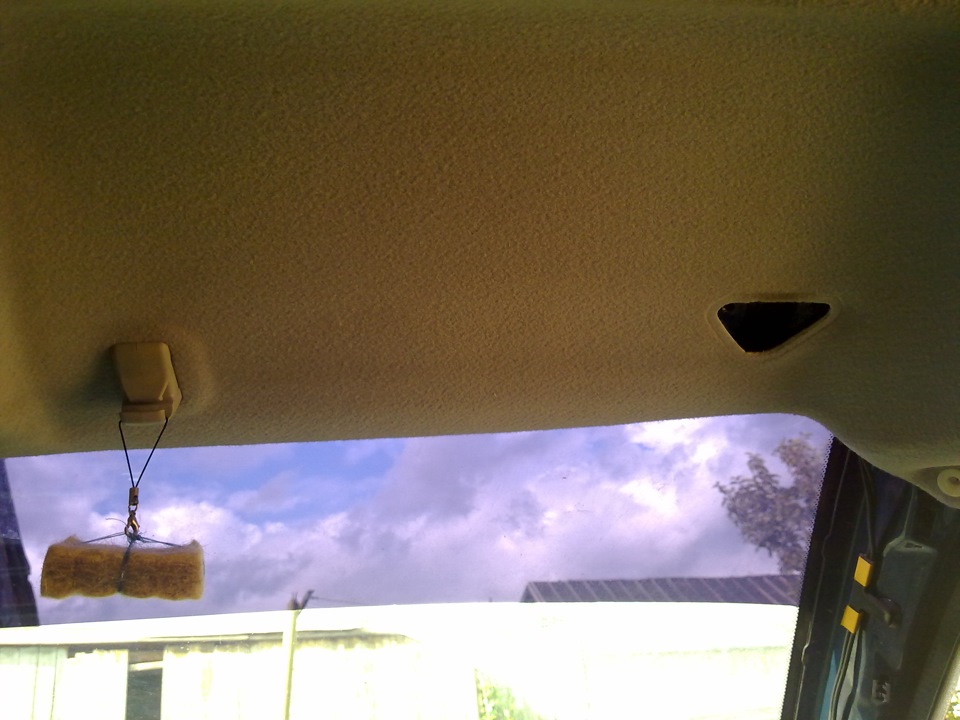

откручиваем шурупы и демонтируем козырек

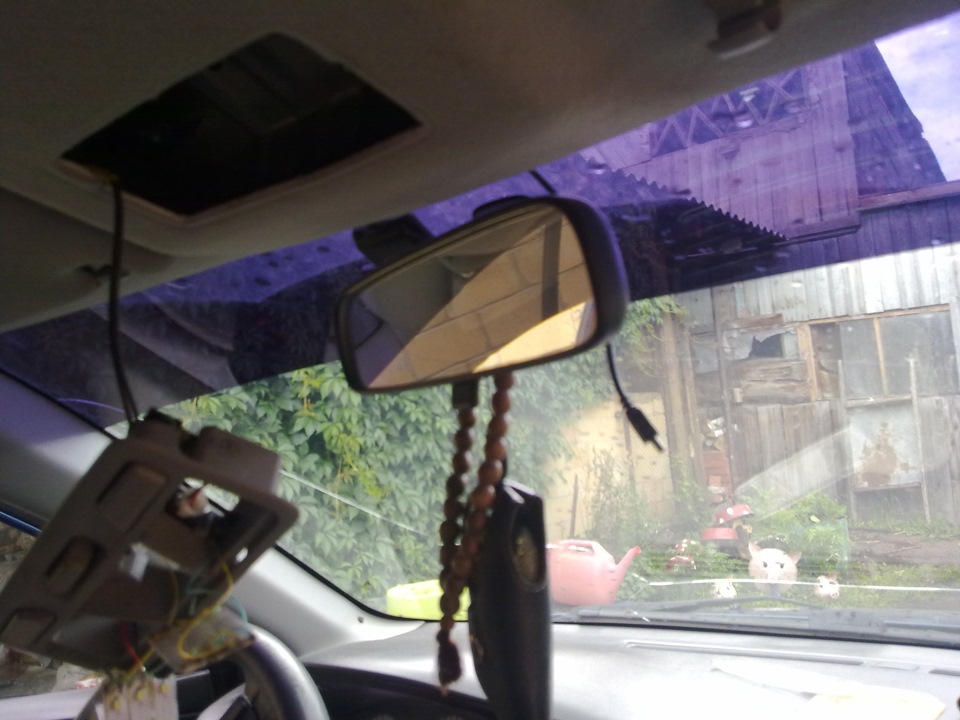

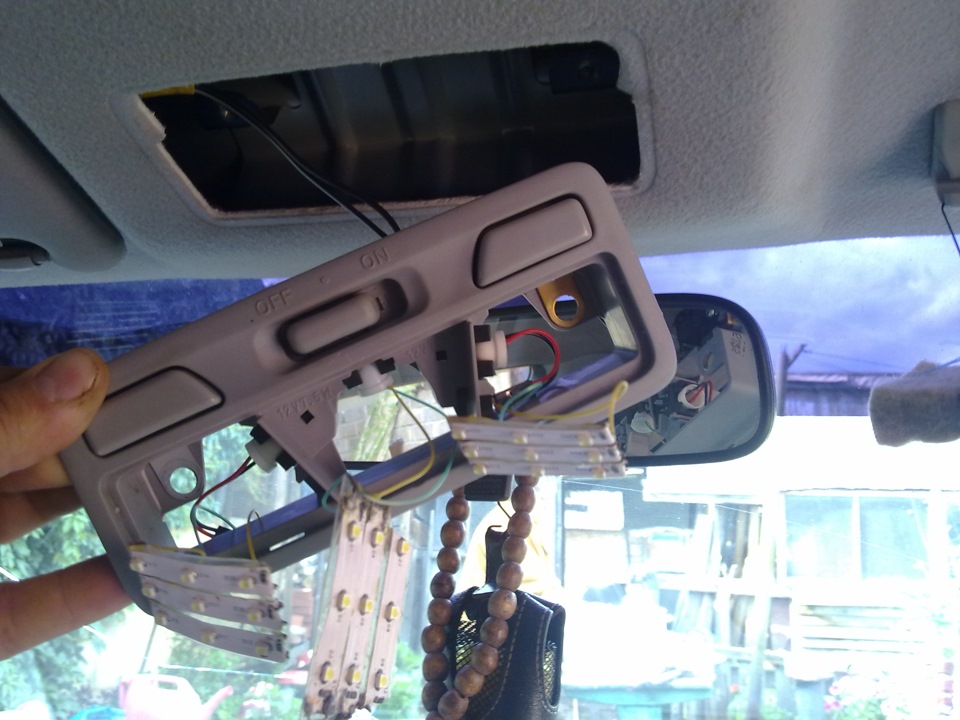

демонтируем плафон освещения, для безопасности рекомендуется снять «-» клемму аккумулятора, я же не скидывал и закоротил один самодельный светильник (перепаять не проблема)

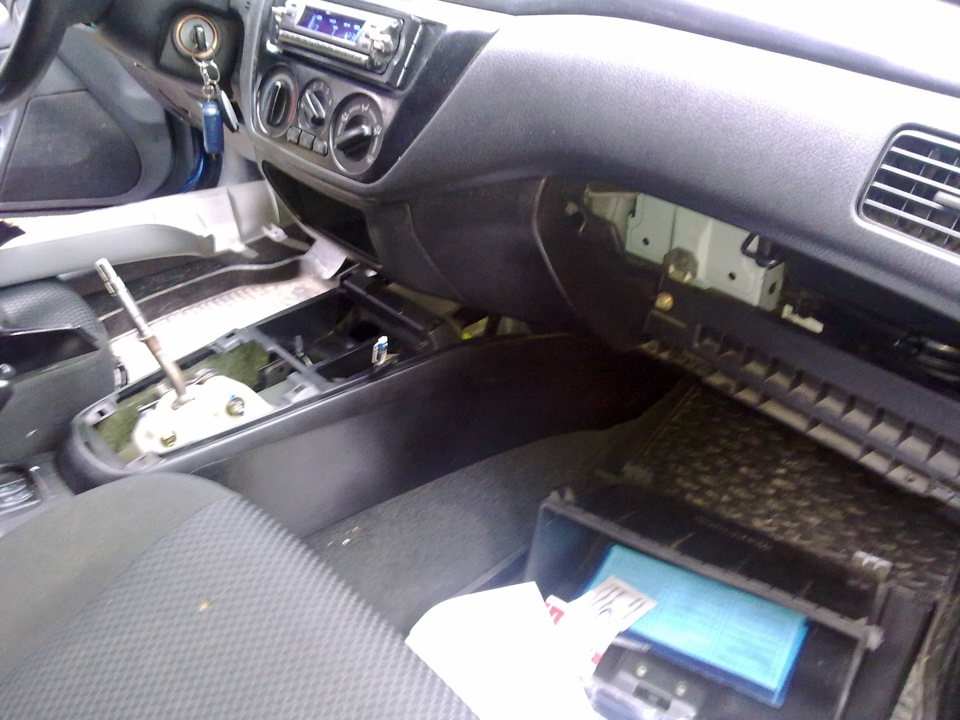

далее снимаем перчаточный ящик и пластмассовый кожух консоли с кожухом ручки КПП

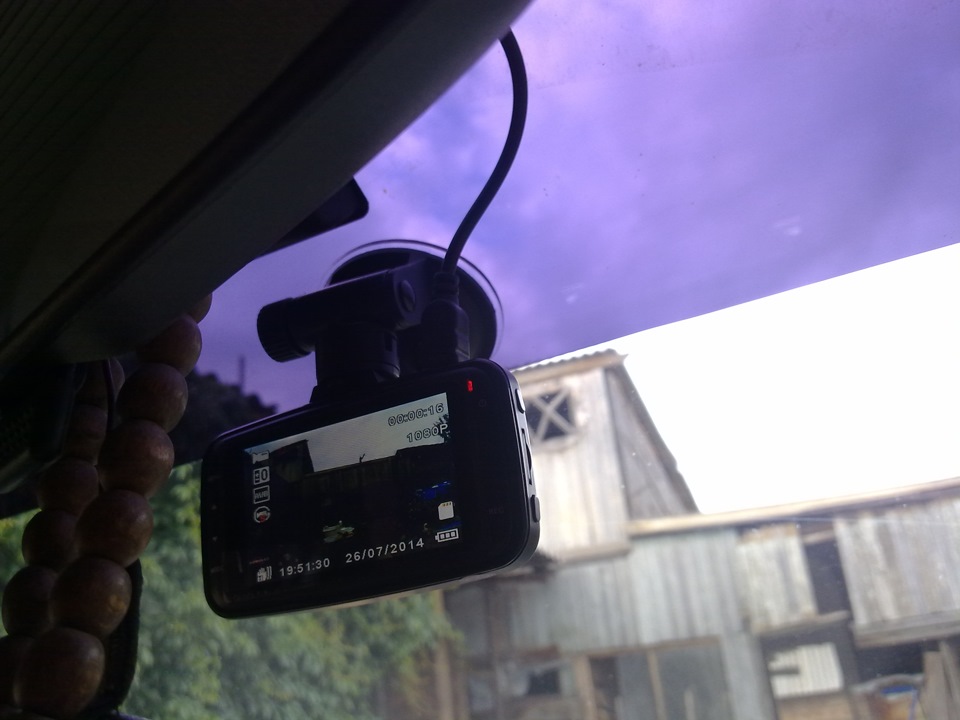

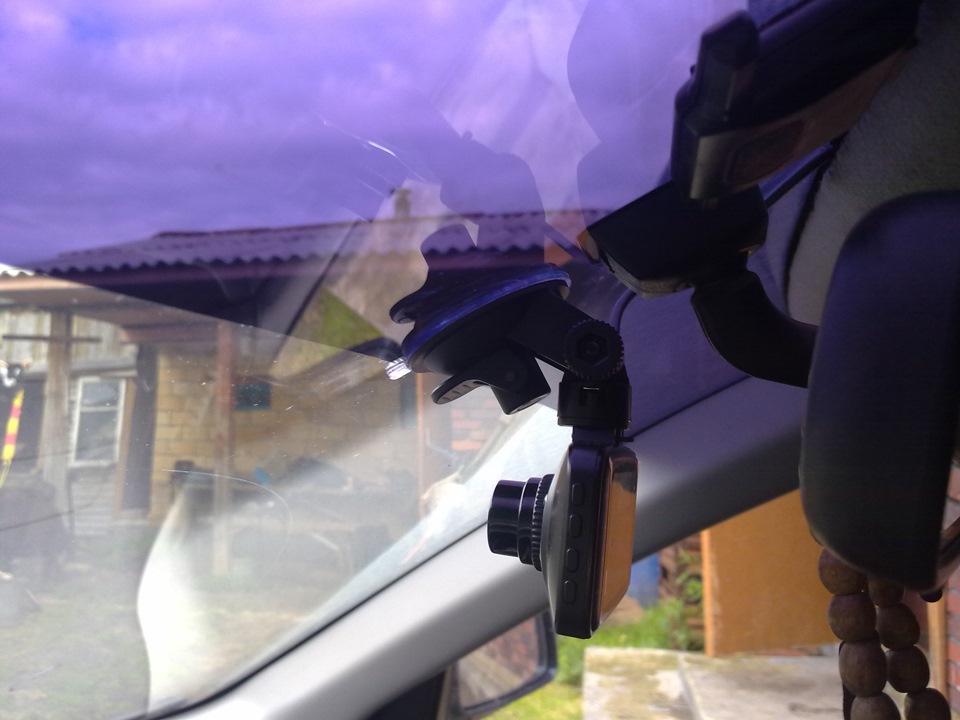

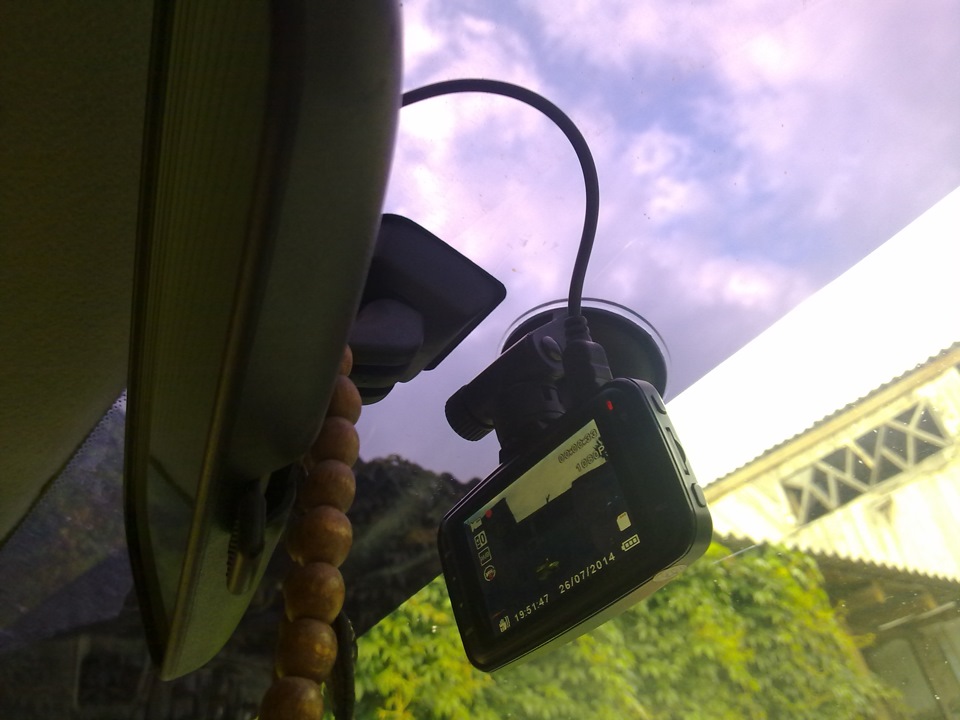

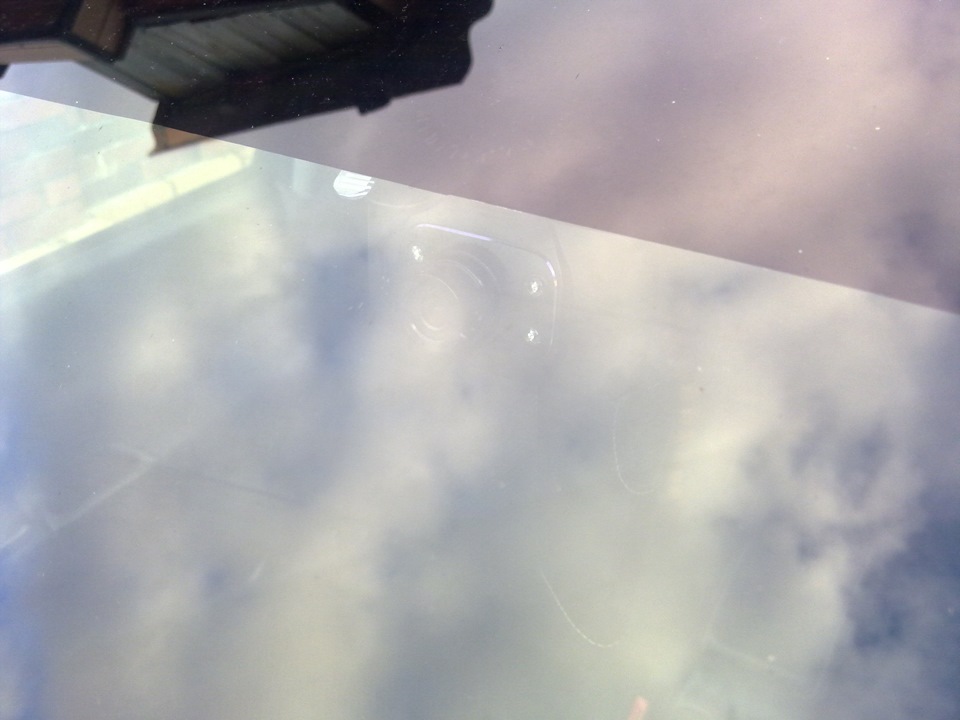

Видеорегистратор решил разместить в верхней части лобового стекла за зеркалом заднего вида. Поэтому и решил проложить провод с верхней части. Протягиваем провод под обшивкой потолка и вытягиваем конец его в нужном месте

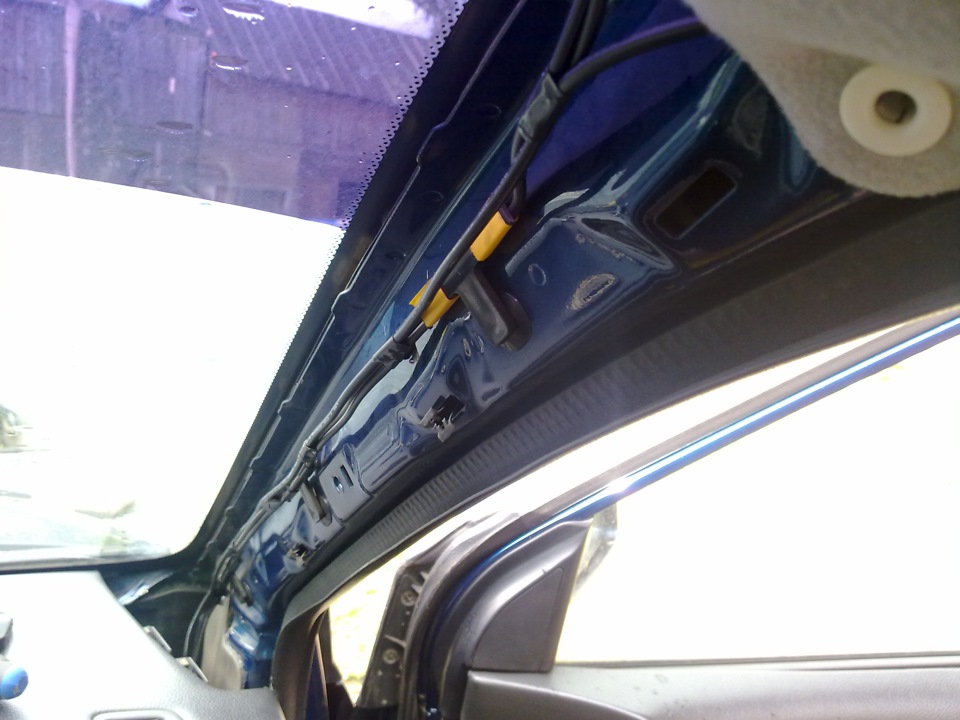

затем тянем провод до передней стойки двери и при помощи изоленты цепляем провод для регистратора к идущему по стойке пучку проводов
далее обрезаем блок питания от провода, чтобы протянуть провод под торпедой. В итоге обрезанный конец провода вывел в области центральной консоли с приборами климатической установки. Обрезаем излишки проводов, но оставляя запас, далее цепляем обратно блок питания. Обрезаем «нос» блока и выводим провода для подключения к прикуривателю

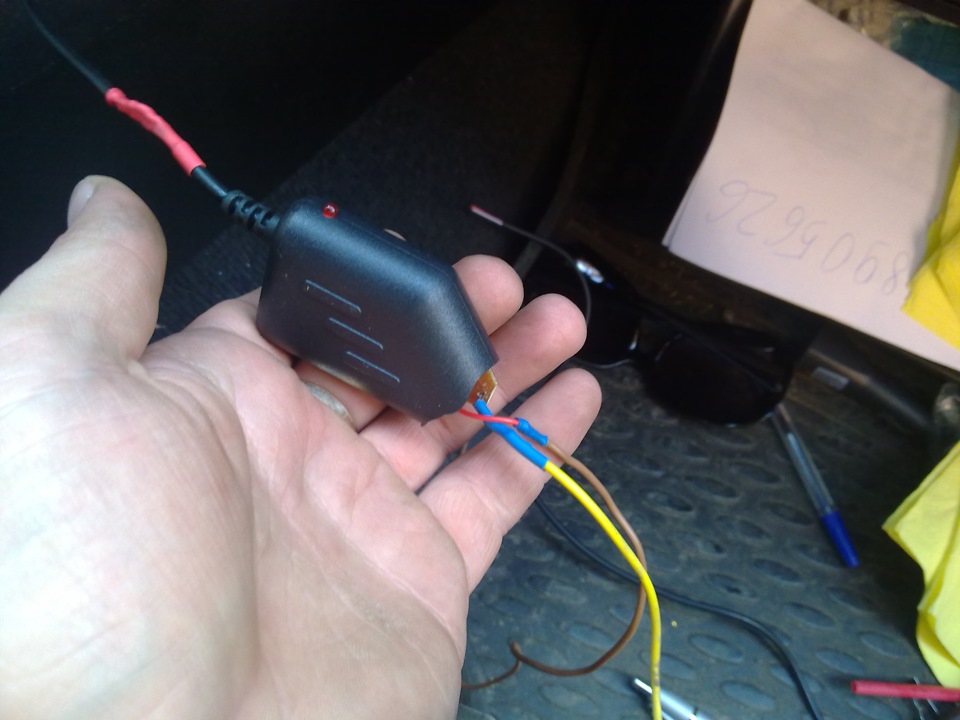

на фото выше желтый провод — это «+», красный соответственно «-«. Подцепляем эти концы проводов к проводам идущим к питанию прикуривателя. Все оголенные провода и «нос» блока питания тщательно изолируем
Перед тем как все собрать проверяем работает ли регистратор при включении зажигания. К моему счастью я подключил все правильно и все работает. Все элементы демонтированные ранее устанавливаем в обратном порядке. И радуемся полученному результату
На все по времени ушло не больше часа.
Все спасибо за внимание.
Как протянуть провод регистратора к прикуривателю, не снимая обшивки
Налепив в первый раз регистратор на стекло, сразу стало понятно, что провод, свисающий через все лобовое, будет вскоре очень раздражать. Самой его тянуть до прикуривателя не хотелось, т.к. считала, что жутко сложно интуитивно снимать обшивку. Позвонила дилеру узнать его цену. 2500 за такую элементарную работу! После этой цифры сразу перестала бояться делать что-то сама 😀
Не помню, кто рассказал мне об этом способе. Это точно был кто-то с драйва. Если этот замечательный человек видит эту запись, отзовись! Страна должна знать своих героев 🙂
1. Берем плоскую отвертку, оборачиваем ее изолентой, чтобы не царапать обшивку.
2. Оборачиваем провод один раз вокруг зеркала заднего вида. Делается это для того, чтобы регистратор в случае отлипания присоски не упал, а остался висеть на проводе (это случается в основном только зимой).
3. Отверткой аккуратно запихиваем провод под обшивку крыши слева направо, далее вниз по стойке.
4. Заводим провод под уплотнитель двери.
5. Далее под обшивку пола.
6. Перекидываем шнур через связку проводов диагностического разъема под бардачком (легко нащупать рукой)
7. Снова ведем по обшивке пола
8. Дотягиваем оставшийся шнур до прикуривателя. У меня длины хватило в самый раз.
Как установить видеорегистратор самостоятельно
Содержание
Содержание
Польза видеорегистратора не подлежит сомнениям — в неоднозначной ситуации запись с него поможет вам сохранить время, нервы, деньги, а иногда и свободу. Но бывает и так, что регистратор есть, а толку от него нет: в нужный момент он не работал, или же инцидент не попал в поле зрения. Чтобы этого не случилось, важно правильно установить прибор.
Место установки видеорегистратора
Куда попало ставить регистратор нельзя. Точнее, согласно букве закона, его вообще никуда нельзя ставить. Приложение №8 технического регламента Таможенного союза «О безопасности колесных транспортных средств» (в ред. 16.02.2018) гласит:
«4.2. Не допускается наличие дополнительных предметов или покрытий, ограничивающих обзорность с места водителя (за исключением зеркал заднего вида, деталей стеклоочистителей, наружных и нанесенных или встроенных в стекла радиоантенн, нагревательных элементов устройств размораживания и осушения ветрового стекла)»
Факт ограничения обзорности определяет сотрудник ДПС, руководствуясь собственными соображениями, потому что больше ему руководствоваться нечем. Никакими нормативными документами порядок и способ определения обзорности с места водителя не установлены. Вряд ли кому из водителей следует объяснять, что это значит в наших реалиях. Да, пока за наличие «региков» на лобовом стекле не штрафуют, но исключительно из-за отсутствия подобной практики. Все предпосылки для штрафов есть.
Так куда же ставить регистратор?
Во-первых, его точно не стоит ставить в зону работы стеклоочистителя с водительской стороны — ДПС-ники знают, что там даже трещин на стекле быть не должно.
Во-вторых, техническим регламентом допускается наличие тонированной полосы шириной до 14 см сверху лобового стекла. При этом светопропускание этой полосы не регламентируется (она может быть вообще непрозрачной); логично предположить, что 14 см сверху стекла в зону обзорности не попадают и туда можно ставить что угодно. Увы, логика, не подтвержденная буквой закона, в споре с ДПС-ником помогает не всегда, а закон говорит только о тонированной полосе и ни о чем другом.
В-третьих, есть одно место, к которому вопросов быть не должно — зеркало заднего вида. Оно имеет право находиться в зоне обзорности, при этом нет запретов на совмещение с зеркалом регистратора или чего угодно другого. Немаловажный довод в пользу видеорегистраторов с креплением на зеркале.
Способ крепления
Установка видеорегистратора зависит от способа его крепления.
После установки регистратора нужно только подстроить положение камеры (как правило, закрепленной в шаровом шарнире) для лучшего охвата той самой зоны обзорности.
Для лучшей герметичности и прочности крепления можно смазать присоску каплей силиконовой смазки. На некоторых лобовых стеклах полоса в верхней части наносится точками краски с внутренней стороны. В этом случае присоска будет плохо держаться в зоне полосы, и ее придется крепить на чистое стекло ниже или в стороне.
Хороший скотч держит намертво, но в этом есть и свои минусы: регистратор нельзя просто переставить на другое место, а если крепление неразъемное, то и снять быстро не получится. Место установки на скотч следует выбрать сразу — примерьте включенный регистратор к запланированной точке, не снимая защитную пленку со скотча, и убедитесь, что камера захватывает нужную зону. И не забудьте почистить и обезжирить стекло перед окончательной установкой.
Куда подключить
Самый простой способ подключения регистратора — просто воткнуть штатный разъем в прикуриватель. Но свисающий провод от регистратора к прикуривателю выглядит неряшливо, да и зону обзора пересекает.
Намного аккуратнее все смотрится, когда провод спрятан за элементами обшивки салона.
Кроме того, штатное подключение регистратора к прикуривателю — не самый удачный вариант. Во-первых, подключение к прикуривателю не гарантирует надежного питания: разъем может вылететь из-за тряски или удара. Во-вторых, прикуриватель может понадобиться во время движения — телефон подзарядить или кружку подогреть — и в это время регистратор работать не будет. Можно, конечно, воспользоваться разветвителем прикуривателя, но не всегда это удобно.
А еще можно подключить регистратор к бортовой сети автомобиля напрямую — и прикуриватель освобождается, и о включении регистратора можно не беспокоиться. Основные места подключения — плафон освещения передних сидений и салонный блок предохранителей.
Преимущества подключения к плафону освещения — небольшое расстояние до самого регистратора (меньше провод прокладывать) плюс относительная простота установки (не всегда возможно, могут возникнуть проблемы с сигнализацией). До блока предохранителей тянуть дальше — обычно он расположен под левой передней стойкой. Но такое подключение может оказаться более надежным, так как позволяет использовать заводские разъемы при минимуме скруток, спаек и прочего «колхоза», порой неизбежного при подключении к плафону.
Многие видеорегистраторы имеют либо камеру заднего вида в комплекте, либо возможность ее подключения. Если у вас есть камера заднего вида, самое время установить и ее.
Имейте в виду, что самостоятельное подключение регистратора к плафону или блоку требует определенных умений и навыков. Не пытайтесь это сделать, если не уверены в своих силах или в схеме подключения, лучше обратитесь к специалистам. Особенно, если автомобиль новый — установка дополнительного оборудования вне авторизованных сервисных центров часто приводит к потере гарантии.
Подключение к плафону
В первую очередь надо убедиться, возможно ли такое подключение в принципе. Если плафон управляется с бортового компьютера, что не редкость в современных автомобилях, без подробной электросхемы лучше к нему не подключаться — не факт, что при закрытых дверях к нему вообще подходит питание. Если же освещение салона работает независимо от зажигания, а переключатель режимов освещения (вкл/двери/выкл) смонтирован в одном блоке с плафоном, попробуйте его снять. Обычно он закреплен несколькими саморезами и снимается довольно просто — ничего, кроме крестовой отвертки вам не понадобится.
Красный и черный провода, подходящие к блоку — плюс и минус 12 В соответственно. К ним и следует подключать питание регистратора. Здесь кроется один из минусов способа — разъемы на плафон у всех свои, собрать нормальный разветвитель будет непросто, так что провода регистратора обычно просто подпаиваются к клеммам разъема параллельно питанию плафона. Зато прокладка провода сложностей не вызывает — обычно его можно просто просунуть между обшивкой и металлом крыши к лобовому стеклу. Возможно, потребуется открутить ближние к зеркалу крепления козырьков. Перед подключением обязательно скиньте клеммы с аккумулятора.
Подключение к блоку предохранителей
От места установки до боковой стойки провод можно проложить между обшивкой потолка и лобовым стеклом. Практически у всех автомобилей там есть выемка, непроглядываемая с водительского места — даже свободно оставленный в ней провод в глаза бросаться не будет. На некоторых автомобилях можно, приложив некоторое усилие, просто вдавить провод под обшивку. Возможно, потребуется вывинтить саморезы крепления водительского козырька.
Вдоль передней стойки провод можно опустить под уплотнителем двери, либо — если хочется все «сделать красиво» — под обшивкой стойки. Обычно она закреплена парой-тройкой пистонов, снимается и ставится обратно без особого труда.
Поищите в интернете, как снимается обшивка стойки на вашей модели и какие нужны для нее пистоны. При неаккуратном снятии пистоны могут повредиться, поэтому лучше их заранее купить на всякий случай.
К блоку предохранителей подключиться лучше всего с помощью разветвителя предохранителя — они продаются в специализированных магазинах автоэлектрики, нужно только подобрать подходящий под ваши предохранители.
Перед подключением разветвителя скиньте клеммы с аккумулятора. В разветвитель подключается плюсовой провод питания регистратора, а сам разветвитель обычно ставят в клемму ACC блока предохранителей — питание на него подается при повороте ключа зажигания в положение I (ACC). При отсутствии предохранителя ACC можно подключиться к предохранителю прикуривателя (P/OUTLET или C/LIGHT) или любому другому, на котором появляется питание при повороте ключа зажигания.
Возможно, вы захотите подключить регистратор на постоянное питание — у большинства «региков» есть функция записи по движению в кадре и из него можно сделать сторожевую камеру при постоянном питании. Здесь универсального рецепта нет, так как у многих автомобилей большинство цепей обесточивается через некоторое время после постановку на охрану. Могут оставаться под напряжением предохранители салонного света, освещения багажника и фотодатчики салона (ROOM1, ROOM2), аварийная сигнализация (T/SIG) и некоторые другие.
В основное гнездо разветвителя установите предохранитель, снятый с выбранного гнезда салонного блока, а во второе гнездо разветвителя — новый предохранитель на 2-5 А.
Минусовой провод питания регистратора следует подключить к массе в любом удобном месте — обычно поблизости есть подходящая клемма или гайка.
Проверка подключения
После подключения не спешите ставить на место плафон или закрывать крышку блока предохранителей. Убедитесь, что оголенные провода отсутствуют, все подключения сделаны правильно и надежно. Выключите зажигание, установите на место клеммы аккумулятора. Поверните ключ, проверьте, что все системы работают штатно, регистратор включается. Выключите зажигание и установите на место все снятые элементы. Следите, чтобы провод регистратора не попал под саморез. Регистратор подключен.
Простая схема подключения видеорегистратора в блок предохранителей почти любого авто
После установки нежданно нового регистратора (далее ВР) (описано тут) захотелось его и подключить по уму, освободив прикуриватель. Вынес в отдельную тему, может будет полезно не только Кашкаевцам, ибо все одинаково. А берут порой за это бешеные деньги, хотя все просто, как валенок.
Описываю все максимально просто и детально. Мне кажется, должен разобраться любой желающий.
Схема подойдет на 99,9% немецких, французских, японских, корейских, российских и др. не популярных марок авто ))) Почти убежден, что ваша не уникальна и все должно получиться ))))
Короче, через пару дней заказал комплект преобразователя и разветвителя с Али для подключения в блок предохранителя — давно хотел его купить, можно переносить в будущем в любую машину, т.к. легко снять (демонтаж/монтаж за 10 минут), и всегда по уму установка будет, свободны все прикуриватели, не нужно подключаться в плафон, а не все авто позволяют это сделать без глюков сигнализации потом (VAG-групп и т.д.) или замыкания в будущем, подключение будет без вмешательства в проводку авто, и даже самый ярый дилер не сможет вас снять с гарантии.
В общем виде для подключения видеорегистратора (ВР) в блок предохранителей даже совсем несведущему в электрике, но имеющему желание это сделать просто и самому, нужно иметь:
1. видеорегистратор, установленный уже в конкретном месте, с этой точки пойдет прокладка кабеля, которая будет крепиться по пути следования. Поэтому нужно изначально определиться с местом.
2. Найти в инструкции авто, где в салоне стоит блок предохранителей. Открыть крышку и найти предохранитель, который подписан, как АСС. В некоторых марках авто нет предохранителя ACC, поэтому при помощи мультиметра определяем предохранитель, на котором пропадает питание при выключении зажигания. Для этого включаем мультиметр в режим 20в и зажигание авто. Черный щуп на болт или кузов и красный щуп просто прикладываем в гнезда предохранителей и запоминаем в каких есть вольтаж. Потом выключаем зажигание. И проверяем по новой. Гнезда, где исчезли 12 в — подходят для нашей задачи.
3. Заказать на Али инвертор (преобразователь) с 12 (или 12-36 и т.д.) вольт автомобиля на 5 вольт 2-3А регистратора (заменитель зарядки в прикуриватель простым языком) со штекером под ваш ВР (микро юсб, мини юсб, пальчик типа нокия). Чтобы убедиться, что характеристик заказываемого преобразователя хватит — сверьте их с надписями на зарядке в прикуриватель, которая обычно идет с регистратором, надписями на самом ВР или коробке. Нужно сверить показатели «IN» и «OUT.
Например, на вашей штатной зарядке в прикуриватель от ВР написано: IN:12v OUT:5v 2A. Значит инвертор с надписями: IN:12-36v OUT:5v 3A вам должен подойти. Если будет меньше — то регистратор может просто не включиться или не корректно работать. Преобразователь с показателями, например, IN:24-48v OUT:12v 2-5A вам не подойдет! Так как нет входящих (IN) нужных 12 вольт бортовой сети лег. авто, а выходящие значительно больше требуемых 5v. Есть авто, конечно, у которых может быть другой вольтаж, но это эксклюзивы, перепроверьте по книге, если у вас такой.
Чтобы правильно выбрать штекер инвертора посмотрите, какой родной провод со штекером идет к вашей модели ВР. См. ссылку ниже или ищите свой вариант инвертора (преобразователя) на просторах Алиэкспресс или радиорынке, радиомагазине. Цена на Али на них 3-4 доллара.
4. Провод с припаянной площадкой предохранителей (разветвитель предохранителя), чтобы инвертор красиво встал без вмешательства в штатную проводку (регик на своем отдельном предохранителе для страховки будет). См. ссылку ниже или ищите свой разветвитель на рынке и т.п. На Али на него цена 0,7-1,5 дол.
5. Дополнительный предохранитель на 2-5А для видеорегистратора (купите отдельно, если нет запасных, хотя купить блистер с запасными нужно, мало ли ночью перегорит предохранитель фар, или предохранитель печки зимой, для покупки нужного типа предохранителей выньте на заглушенном авто один и покажите в автомагазине, вам дадут нужный тип, потом верните его обратно перед заводкой авто (это я для совсем для несведущих) ))) ).
6. По желанию заказать или купить в ближайшем магазине тканевую противоскрипную ленту — обматать ею против брязганья блок и провод по всей скрытой длине проводки. Это не обязательно, но совсем по фен-шую )))
Я взял инвертор (он же преобразователь) у китайца с Али, но брендированного типа. Провод у него не сильно длинный — около 20 см, но его элементарно можно дорастить. Купить в любом строительном магазине провод типа ПВС двужильный с сечением 0.5 или 0.75.
Можно также для акустики. Но брать чистую медь. Ибо есть алюминиевые омедненные.
По крайней мере, на блоке есть надпись, кто делает, а у этого кого-то есть более-менее нормальный сайт с продукцией и онлайн-магазином. Имхо, как то надежнее, чем ноунейм из подвала или с рынка. Ссылка на магазин вот.
После наращивания 2 метров медного провода, скрутки и обмотки всего этого дела в изоленту либо термоусадку (предпочтительнее) для проводки у меня вышло вот так.
Подключаем инвертор в видеорегистратор, далее прокладываем его провод под потолком между лобовиком к левой стойке просто засовывая его туда чистыми ))) пальцами (там есть щель). Снимаем декоративную накладку левой стойки (у меня слева блок предохранителей потому что) — если не знаете, как ее снять погуглите, посмотрите в инструкции к авто, обычно она просто отщелкивается рукой с защелок, сломать почти нереально. Примерная схема ниже (может быть заглушка с болтом в центре накладки — нужно открутить).
Пускаем в левой стойке провод вдоль штатных проводов (можете стяжками к ним же фиксить), в зависимости от длины провода от регистратора до самого блока инвертора (коробочки в центре проводов) — крепим сам блок надежно, чтоб не болтался (болты, стяжки — что подходит в конкретном случае), по месту, куда он дотянулся. Если место неудачное — то прикиньте другое подвигав провод. Сам блок может и под потолком остаться, тогда его можно замотать изолентой-противоскрипкой, чтоб не бренчал при езде на ямках.
На конец инвертора (красный его провод (обычно! но посмотрите на инверторе что по цветам на всякий случай написано, см. картинку моего: черный: B-, красный: R+) нужно скрутить и покрыть изолентой (термоусадкой) для полного феншуя разветвитель с площадкой для предохранителей, о котором я писал выше (с площадкой для двух предохранителей, а не одного).
типы разветвителей предохранителей в зависимости от того, какие конкретно предохранители у вас в блоке (при заказе обращайте внимание, что у вас стоит):
Итоговый вид собранного инвертора и разветвителя предохранителя с типами штекеров для регистратора:
Рекомендую покупать именно парный проводок (для 2-х предохранителей)! чтобы развести предохранитель АСС и предохранитель регика на 2-5А) (ссылка), который скручивается с красным проводом инвертора (если длины текущей конструкции не хватает до блока, значит дорастите медным проводом с сечением минимум 0,5-0.75 есть в любом строймаге, на нужную длину), изолируются места пайки (скрутки) изолентой или термоусадкой.
Далее извлекается предохранитель из блока предохранителей с надписью ACC в блоке и на его место ставится данный проводок с двумя предохранителями по схеме, как на картинке выше. На регик я поставлю предохранитель на 2A, заказал упаковку за 1 доллар таких, ибо планирую подключать также ещё парочку региков, фото с артикулом предохранителя Kortex на 2А ниже, родной из АСС остается, как и был по номиналу с завода авто. Черный провод инвертора зачищаем или одеваем клемму и бросаем на (под) любой болт корпуса в блоке предохранителей (массу). Смотрите в блоке предохранителей болт типа на 10 — обычно крепит панель к кузову. Все.
Ток на предохранителе ACC (а значит и на регистратор) будет тогда, когда вы заведете авто (повернете ключ зажигания в положение АСС). Регистратор включится. Когда заглушите — регистратор выключится. Если нужно постоянная (24 часа) работа регистратора — то ищите предохранитель в блоке тестером при вынутом ключе зажигания, где есть 12 вольт на заглушенном авто, и устанавливаете туда проводок. Мне так не подходит, ибо есть риск разрядки АКБ, а я не сильно много и часто езжу, чтобы дозаряжать его нормально.
Вот и все! На истину в последней инстанции не претендую. Можете подключать, как вам хочется, хоть на солнечные батареи. Для меня этот способ оптимальный и простой с точки зрения реализации, нужно всего то купить 3 предмета и потратить 30 мин времени. Бюджет такого подключения — 4-5 долларов, если делать самому. Мне называли у нас цены на такое подключение как 30-50$, когда я несколько раз прозвонил ради прикола по номерам из интернета на такие услуги.
При перепечатке полной или частичной ссылка обязательна!
Конкретно для кашкая J11 подробности следующие:
Я преобразователь положил в плафон. Для этого снимаем светильник.
В пространство в сторону лобового стекла корпуса плафона закладываем преобразователь напряжения.
Провод от видеорегистратора пропустил к лобовому (у меня справа) и выпустил между потолком и стеклом.
Провод из преобразователя напряжения в блок предохранителей пропустил левее к лобовому и вдоль границы обивки потолка и лобовика пошел к обшивке левой стойки. Ее снимаем сверху просто отщелкнув. Пускаем провод по стойке и сняв крышку предохранителей и уплотнитель двери чтоб не мешал пропускаем к блоку предохранителей.
Вынимаем четвертый предохранитель на 10А и втыкаем в нее разветвитель с нашими предохранителями. Родной предохранитель на 10А оставляем, а на видеорегистратор ставим на 2-5А. Массу прикручиваем под болт на 10. Видно на рисунке.
