Подключение стиральных машин к водоснабжению: 3 способа разной сложности
Последний этап подключения к водопроводу — установка заливного шланга стиральной машины
Сегодня нам предстоит выяснить, как подключить стиральную машину к водоснабжению. Мы познакомимся с несколькими решениями различной сложности, различающимися удобством эксплуатации машинки-автомата и задействованной арматурой. Помимо водоснабжения, будут затронуты способы отвода воды от слива машинки в канализацию. Приступим!
Вначале давайте максимально четко сформулируем техзадание:
На фото — заливной шланг. Размер присоединяемых резьб — 3/4 дюйма, или ДУ 20
А можно всех посмотреть
Вот краткое описание всех схем подключения, с которыми мы собираемся познакомить читателя:
Врезка крана перед смесителем в ванной
На горячей воде монтируется хромированный удлинитель такой же, как кран, длины.
Достоинство схемы — удобное и доступное расположение крана, недостаток — выдвигающийся на 8-10 см от стенки смеситель.
Врезка крана между жесткой и гибкой подводками
Достоинства: кран решает проблему герметичного соединения гибкой подводки с неровным краем стальной резьбы; узел подключение в большинстве случаев скрыт от взгляда посетителя помещения и не портит его дизайн.
Недостаток: неудобный доступ к крану
Врезка крана (кранов) в прямой участок стального водопровода
Достоинство: произвольное расположение крана, не привязанное к резьбовым соединением.
Недостаток: нарушение целостности водопровода. После отключения стиральной машины хомуты останутся на трубах.
Способ 1: подключение перед смесителем
Что понадобится для подключения стиральной машинки перед смесителем в ванной своими руками?
Материалы
Идеальный во всех отношениях трехпроходной кран
Хромированный удлинитель резьбы размером 1/2 дюйма
Справка: лен, пропитанный силиконом или краской на органическом растворителе, не гниет при длительном контакте с водой и не выгорает при высоких эксплуатационных температурах. Чтобы не испачкать руки при намотке льна, нанесите немного герметика на резьбу, наложите три-четыре витка подмотки и смажьте ее поверхность тонким слоем силикона. При затягивании резьбы подмотка равномерно пропитается по всему объему.
Герметизация резьбового соединения: вначале нанесите на резьбу герметик, потом наматывайте лен
Монтаж
Вот пошаговая инструкция по подключению:
Первый этап — демонтаж смесителя
Подсказка: чтобы вывернуть эксцентрик, вставьте в него губку пассатижей или любой другой подходящий по размеру предмет. Эксцентрики снабжаются внутренней огранкой, позволяющей вкручивать и выкручивать их без повреждения декоративного покрытия на наружной поверхности.
Совет: при установке лучше поменять старые прокладки под накидными гайками смесителя на новые. Резина со временем утрачивает эластичность благодаря известкованию, и соединения могут потечь после сборки.
Лучшие прокладки — силиконовые. Они сочетают эластичность с длительным сроком службы
Способ 2: подключение перед гибкой подводкой
Этот вариант подключения еще проще предыдущего. Что для него нужно?
Материалы
Простая в использовании и долговечная подмотка — нить Тангит Унилок
Справка: срок безотказной службы гибких подводок в нержавеющей оплетке не превышает 5 лет. Если стаж шлангов приближается к пяти годам — не поленитесь заменить их на новые, не дожидаясь порыва и затопления квартиры.
Средний срок службы такой подводки — 5 лет. За это время резиновый сердечник утрачивает эластичность, поэтому после демонтажа и повторной установки шланг часто дает течь
Монтаж
Подключение водоснабжения к стиральной машине выполняется в следующем порядке:
Способ 3: подключение к прямому участку водопровода
Последний сценарий — врезка крана в прямой участок водопровода.
Материалы
Латунные хомуты для врезки в стальной водопровод
Шаровый кран с наружной и внутренней резьбами
Капитан Очевидность подсказывает: переходник должен иметь две наружные резьбы. Одна вкручивается в шаровый кран, на вторую наворачивается накидная гайка заливного шланга.
Латунный переходник для трубных резьб
Монтаж
Совет: если в комплектацию хомута не входит резиновая прокладка — вырежьте ее из старой автомобильной камеры.
Особый случай
Что делать, если у вас по какой-то причине нет возможности отключить воду (неисправен вентиль на подводке, кран нужно врезать в стояк и т.д.)? От описанного выше сценария этот отличается лишь последовательностью действий и специфичным инструментом.
Для зачистки трубы удобнее всего использовать дрель с металлической щеткой
Схема врезки в водопровод под давлением
Важно: сверлить трубу в этом случае можно только ручным инструментом — ручной дрелью или коловоротом. Залитая водой электродрель в сочетании с лужей на полу превратится в разновидность портативного электрического стула.
Для работ под давлением используйте только ручной инструмент
Канализация
Слив воды можно организовать:
Не просто, а очень просто: слив направлен в кухонную мойку
Подключение слива к косому тройнику
Подключение слива к сифону
Общее правило: подключение сливного шланга к канализации должно быть герметичным. Герметизация выполняется штатными резиновыми манжетами или любым подручным материалом (скотчем, вспененным полиэтиленом и т.д.). Через негерметичные соединения в вашу квартиру станут поступать испарения из канализационных лежневок и стояков, и пахнуть они будут отнюдь не розами.
Герметизация соединения слива с канализацией резиновой манжетой
Заключение
Разумеется, в небольшом по объему материале нами описаны далеко не все возможные решения. Узнать больше о том, как может выполняться подключение стиральной машины к водоснабжению, вам поможет видео в этой статье. Успехов!

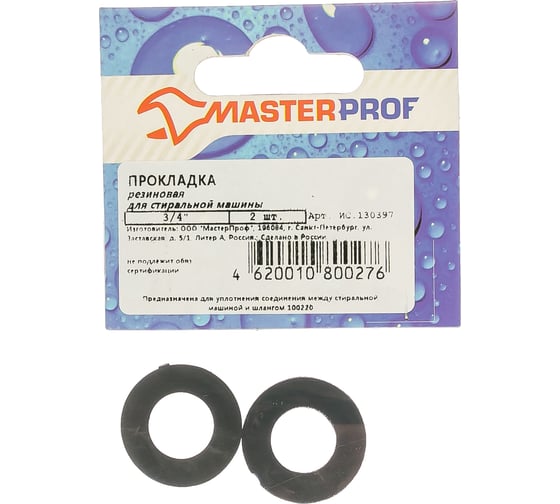

Резиновая прокладка для стиральной машины MasterProf 3/4″ 2 шт ИС.130397
Цена за упаковку 8 шт.: 120 р.
Цена за ед. товара: 15 р. 19 р.
Спишите до 8 р. бонусами Начислим 0 бонусов
Резиновая прокладка для стиральной машины MasterProf 3/4″ 2 шт ИС.130397 предназначена для герметизации резьбового соединения заливного шланга стиральной машины. Обладает несущественным поглощением жидкости, повышенной устойчивостью к износу и стойкостью к истиранию.
Технические характеристики MasterProf 3/4″
Комплектация
Информация об упаковке
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Заливной шланг для стиральной машины: подключение и разновидности
Бытовые автоматические стиральные агрегаты не являются автономными устройствами. Они требуют подключения к водопроводу, канализации и электрической системе (питание, заземление). Для всех видов подключения предусмотрены специальные детали и устройства. К ним относятся шланги для подачи и слива воды, а так же электрические провода.
Назначение заливного шланга
Заливной шланг — это устройство для подсоединения стиральной машины к системе водопровода. Через него осуществляется подача воды к внутренним элементам стиральной машины. Ввиду работы под давлением, заливные изделия изготавливаются по особой технологии с применением армирования. Обычным материалом изготовления такого элемента является поливинилхлорид с оклейкой из нейлона. Соединительные части могут быть выполнены из пластика, алюминия или стали. Если фитинги пластиковые, закручивать и откручивать их нужно от руки, без применения гаечных ключей.
Подключение шланга для подачи воды
Обычно при монтаже системы водопровода, во время ремонта квартиры или дома, заранее предусматриваются места установки бытовых агрегатов, работа которых связана с использованием воды. Это прежде всего стиральные и посудомоечные машины. В этих местах опытный монтажник обязательно устанавливает специальные краны подключения. К ним впоследствии и подсоединяют специальные шланги для подачи воды.
Обычная размерность кранов ½ и ¾ с наружной резьбой. Эту размерность имеют и гайки шлангов. Подключение осуществляется при закрытом кране.
Перед тем как прикрутить трубку, необходимо убедиться в наличии герметизирующих прокладок. Бывает, что они идут в комплекте и требуют установки. В некоторых случаях они просто теряются при транспортировке. Убедившись в наличии прокладок, можно подключать водяной шланг.
Обычно со стороны подключения к штуцеру машинки, трубка имеет Г-образную форму под 90 градусов для удобного подсоединения. Придерживая трубку от перекручивания, необходимо накрутить гайки на кран подключения и на штуцер. Последовательность в данном случае роли не играет. Главное, чтобы при установке агрегата, патрубок не перекручивался и не перегибался. С открытием водопроводного крана, подключение можно считать законченным.
Таблица основных причин протечек заливного шланга
| Причины неисправности | Устранение |
|---|---|
| Ослабло соединение гайки шланга со штуцером агрегата, произошел износ резиновой прокладки. | Необходимо произвести подтяжку гайки или заменить прокладку на новую. |
| Поврежден шланг подачи воды, внешнее механическое воздействие или большой срок эксплуатации изделия. | Место утечки воды может быть в любом месте изделия, чаще всего это микро трещины, которые трудно сразу обнаружить. Необходимо снять изделие и тщательно проверить при хорошем освещении. В случае обнаружения утечки, не стоит ремонтировать (клеить). Лучшее решение это заменить на новый. |
Заливной шланг с аквастопом
Даже такое простое устройство, как шланг подключения воды многие производители превратили в систему защиты от протечек. Устройства с аквастопом практически полностью исключают протечки в результате повреждения внутреннего шланга.
Конструкция таких элементов состоит из двух оболочек, расположенных одна в другой. При прорыве внутренней трубки, внешняя оболочка задерживает воду. В части шланга подключенной к крану располагается механический клапан перекрывающий воду. В действие его приводит специальный состав, расширяющийся при намокании. Большинство моделей изделий с автостопом имеют устройства, сигнализирующие о срабатывании клапана. Серьезным недостатком такого оборудования является необходимость замены, после срабатывания клапана в защитном блоке. Внешняя стенка изготавливается достаточно прочной и способна выдержать давление до 70 Бар (в обычном трубопроводе это значение не превышает 10-ти Бар).
Шланг с защитой от протечек
Аквастоп UDI — это система защиты, разработанная специально для отключения подачи воды в случае возникновения протечек воды, связанных с повреждением наливного шланга стиральной машины. Такой вид защиты, не может на сто процентов гарантировать остановку воды при протечки, будьте внимательны.
Модифицированной версией является шланг, клапан защитного блока которого приводится в действие при помощи постоянных магнитов, обращенных друг к другу одноименными полюсами. При попадании воды магниты поворачиваются и приводят в действие механизм перекрывающий воду. К сожалению и это устройство можно использовать только раз.
Третий вид заливных изделий с защитой от протечек имеет защитное устройство с электромагнитным клапаном. Если машинка отключена, клапан (плунжер) закрыт. При включении агрегата на электрообмотку подается напряжение и клапан открывается, обеспечивая подачу воды. Электропровода управления в таких устройствах надежно защищены водостойкой оболочкой.
Частичная защита от протечек
Для защиты от протечек может также служить специальный поддон со встроенным поплавком. При поступлении воды в поддон, расположенный под стиральным агрегатом, поплавок поднимается и замыкает контакты выключателя. Сигнал подается на блок управления, процесс стирки прерывается, и помпа начинает откачивать воду.
Замена наливного шланга
В том случае, если шланг подачи воды имеет видимые повреждения и пропускает воду, не стоит заниматься его восстановлением. Эти попытки ни к чему не приведут. Необходимо купить новый и произвести замену. Перед покупкой следует обязательно уточнить длину заливной трубки и размерность элементов подключения. Еще лучше взять старый шланг с собой и продавец-консультант подберет аналог. Перед заменой необходимо перекрыть кран подключения, чтобы снизить давление в рукаве. Для этого надо подождать в течение нескольких минут. Если этого не сделать, то усилия прилагаемые к откручиванию могут привести к повреждению как крана, так и штуцера. Демонтировав поврежденный элемент, новый следует устанавливать как описано выше.
Как удлинить водяной шланг
Иногда возникают ситуации, когда стиральную машину необходимо переместить в другое место, а длинны заливной трубки для подключения недостаточно. Можно сразу купить рукав нужной длинны, однако можно и удлинить уже имеющийся. Для этого необходимо:
При монтаже заливного рукава всегда следует следить, чтобы он не был установлен «в натяжку». При вибрациях или смещении стиральной машины может произойти обрыв шланга. Если такая неприятность случится при отсутствии контроля, может возникнуть необходимость ремонта как у себя, так и у соседей.
На заметку! Если вы собираетесь удлинить заливной шланг, то скорее всего придется нарастить и сливной рукав. Чтобы дважды не ходить в магазин сантехники, все замеры и список необходимых деталей для подключения лучше подготовить заранее.
Срок службы
Заливные шланги от известных производителей могут исправно служить 5 и более лет. При эксплуатации необходимо следить, чтобы был исключен риск механических повреждений и попадания на поверхность агрессивных кислото- и щелоче- содержащих веществ. Кроме того не стоит экономить и на кране подключения. Лучший вариант — это перекрытие крана после использования стиральной машины до следующей стирки. Это снимет внутреннее давление и продлит жизнь не только наливному изделию, но и электромагнитному клапану, отвечающему за перекрытие воды.
В случае, если в системе водопровода не установлен кран подключения, то можно его интегрировать в систему при помощи тройников и переходников. Если установка сантехники не ваш конек, такую работу лучше доверить мастерам. Опытный сантехник не только установит кран, но и сможет правильно подключить как простые шланги, так и оборудованные защитой от протечек. Последний вариант предпочтителен, особенно для жителей верхних этажей многоэтажных домов.
